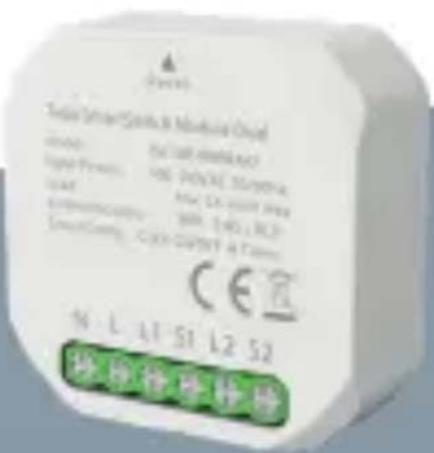

Terméktípus	Okos Kapcsoló Modul Dupla
Márka	Tesla
Modell	ESW-1WAB-EU
Kapcsolódás	Wi-Fi 2.4 GHz IEEE 802.11b/g/n
Frekvenciasáv	2.412 - 2.4835 GHz
Max. RF Teljesítmény	<20 dBm
Bemeneti Tápellátás	100-240V AC, 50/60Hz
Maximális Terhelés Csatornánként	5A
Méretek	48 mm × 48 mm × 18 mm
Telepítés	Hagyományos kapcsolók vagy aljzatok mögött, falidobozban
Vezérlő Alkalmazás	Tesla Smart (iOS & Android)
Vezetékezési Kompatibilitás	Egy-pólusú, 2-gang, több-vezérlésű kapcsolók
Visszaállítási Módszer	Gomb nyomva tartása vagy 6 kapcsolás
Biztonság	Kapcsolja ki a megszakítót telepítés előtt; áramütés veszélye
Tanúsítványok	CE, EU Megfelelőségi Nyilatkozat

Gyakran ismételt kérdések - Smart Switch Module Dual TESLA

Szükség van nullavezetékre a telepítéshez?

Igen, nullavezeték szükséges. Ellenőrizze az 1-4 csatlakozási ábrákat a kézikönyvben a megfelelő vezetékezéshez.

Használhatom ezt a modult egy dimmer kapcsolóval?

Nem, ez a modul nem dimmer kapcsolókhoz készült. Normál be/ki kapcsolókkal működik.

Hogyan állíthatom vissza a modult?

Két módszer: (1) Tartsa lenyomva a reset gombot 3 másodpercig. (2) Kapcsolja a csatlakoztatott kapcsolót 6-szor 2 másodpercen belül.

Milyen Wi-Fi frekvenciát igényel?

Csak 2.4 GHz Wi-Fi hálózatokon működik. Az 5 GHz nem támogatott.

Vezérelhetem a modult otthonról távol?

Igen, a Tesla Smart alkalmazáson keresztül okostelefonjáról bárhonnan, internetkapcsolattal.

Hogyan párosíthatom a modult az alkalmazással?

Nyissa meg a Tesla Smart alkalmazást, koppintson a '+'-ra, válassza a Kapcsolók > Tesla Smart Switch Module Dual lehetőséget, és kövesse az alkalmazásban található utasításokat a párosítás befejezéséhez.

Mi a maximális terhelés csatornánként?

Minden csatorna legfeljebb 5A (ellenállásos terhelés) kezelésére képes. Győződjön meg arról, hogy a teljes terhelés nem haladja meg ezt a határt.

Használhatom három-utas kapcsoló beállítással?

Igen, támogatja a több-vezérlésű kapcsolókat (több mint két kapcsoló). Lásd a 4. csatlakozási ábrát a kézikönyvben.

A modul kompatibilis az Alexával vagy a Google Home-nal?

Igen, a Tesla Smart alkalmazással való párosítás után összekapcsolhatja Alexa vagy Google Home eszközzel hangvezérléshez.

Mit tegyek, ha a modul nem válaszol?

Először ellenőrizze a Wi-Fi kapcsolatot, és győződjön meg arról, hogy a modul áram alatt van. Próbáljon meg egy visszaállítást (tartsa lenyomva a gombot 3 másodpercig, vagy kapcsoljon 6-szor). Ha továbbra sem reagál, párosítsa újra az alkalmazásban.

HASZNÁLATI ÚTMUTATÓ Smart Switch Module Dual TESLA

3 Vypnite napájanie na ističi!

VAROVANIE: NEBEZPEČENSTVO ÚRAZU ELEKTRICKÝM PRŮDOM.

Bemeneti teljesítmény: 100-240 VAC 50 / 60Hz Terhelés: Max. 5A mindkét irányba Kommunikáció: WiFi 2.4G

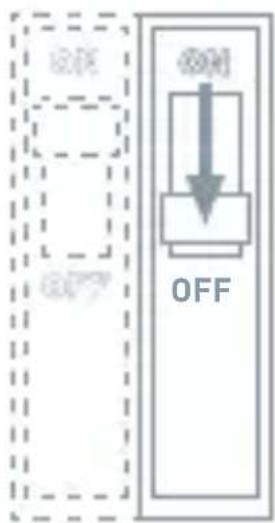

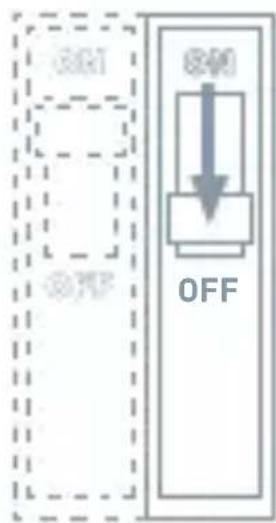

3 Kapcsolja ki a megszakítót!

FIGYELEM: ÜTÉSVESZÉLY.

Súlyos sérülést vagy halált okozhat. Telepítés előtt kapcsolja ki a megszakítót vagy a biztosítékot.

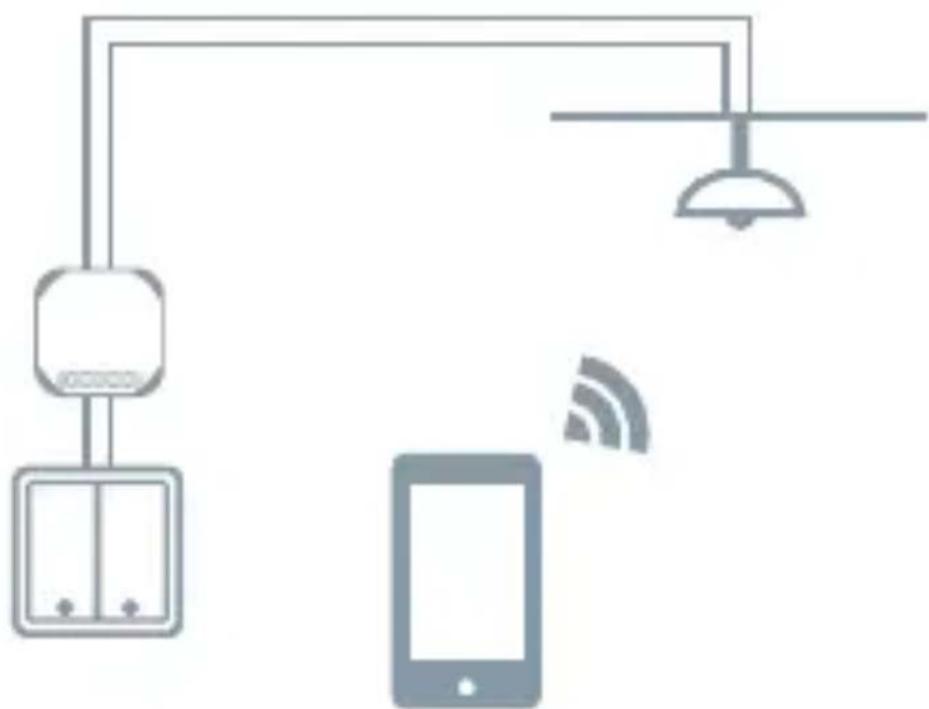

4 intelligens hagyományos kapcsoló

Telepítse a hagyományos kapcsoló mögé

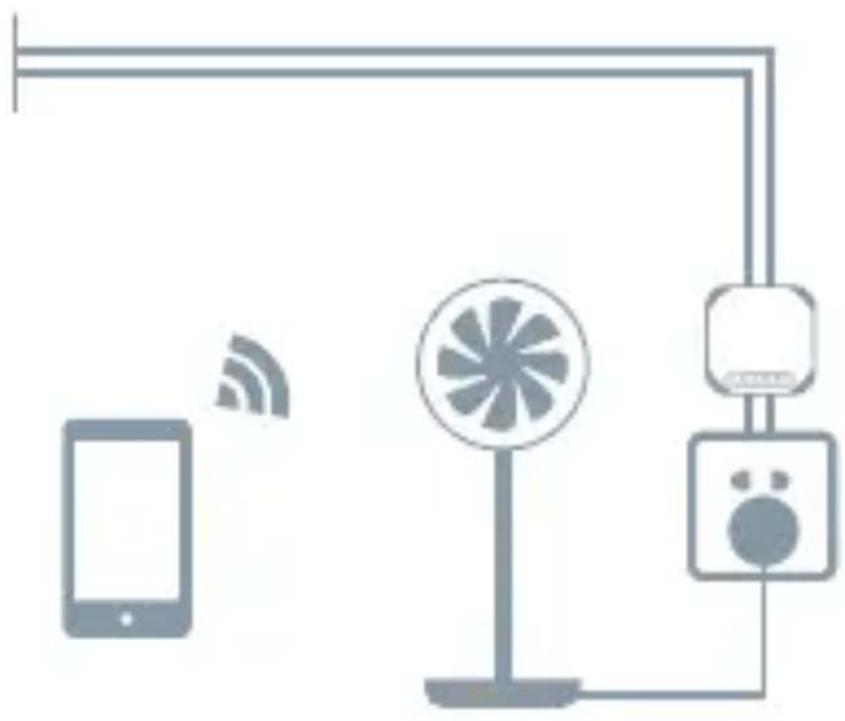

5 Intelligens hagyományos aljzat

Telepítse a hagyományos aljzat mögé

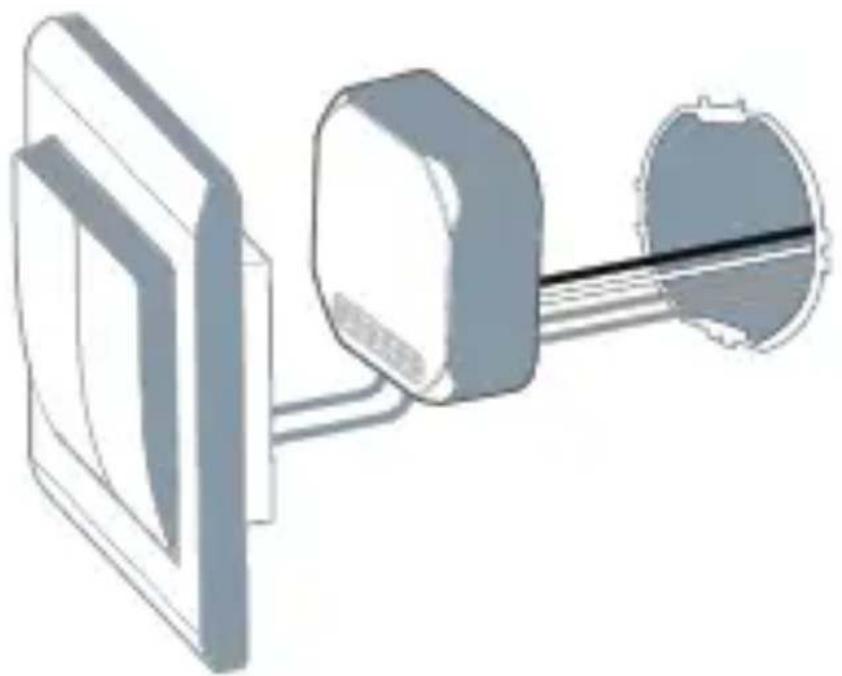

6 Dobozba rejtve

Helyezze az eredeti fali dobozba

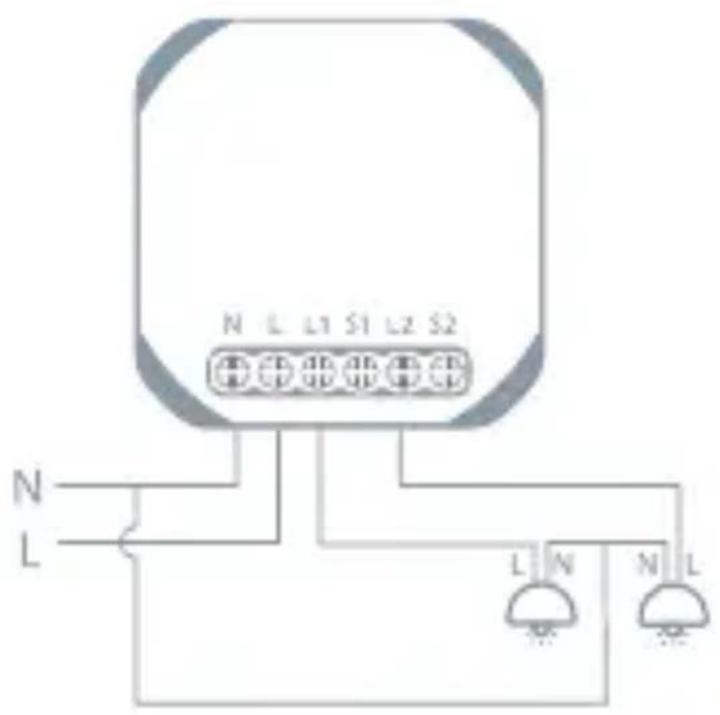

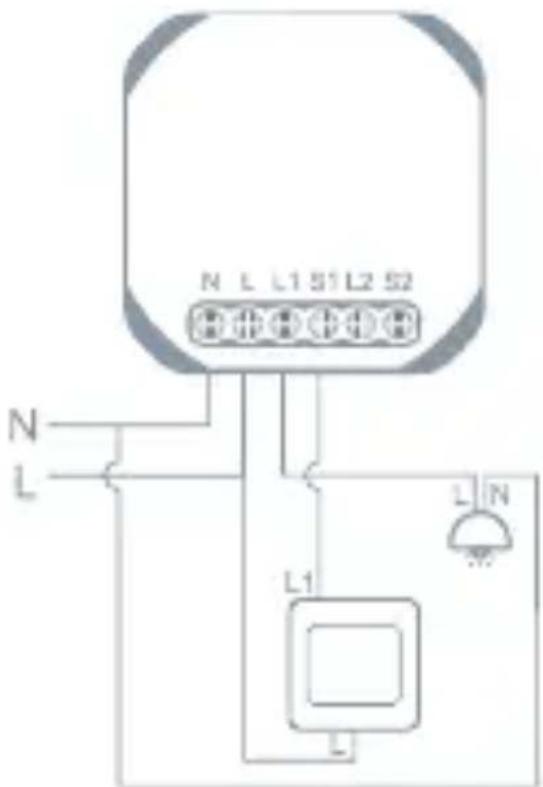

7 Csatlakozási ábra 1

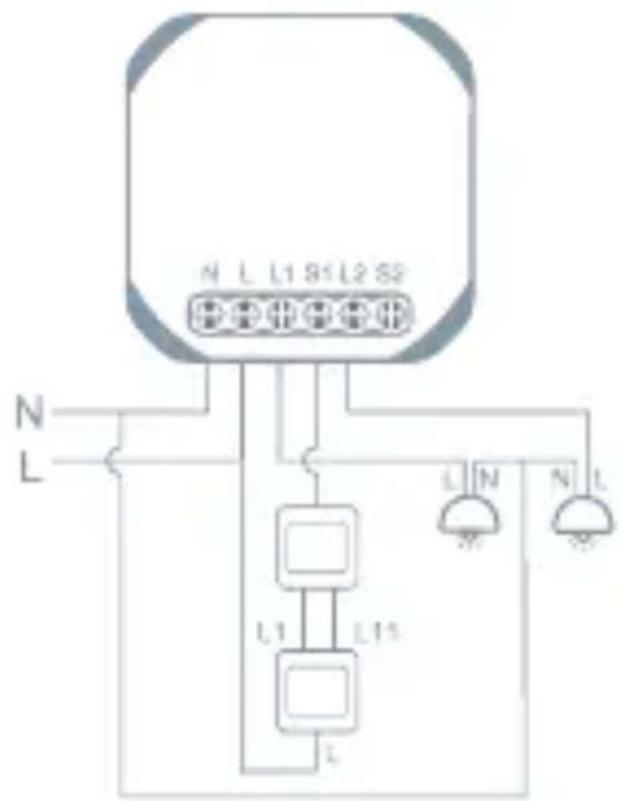

8 Csatlakozási ábra 2

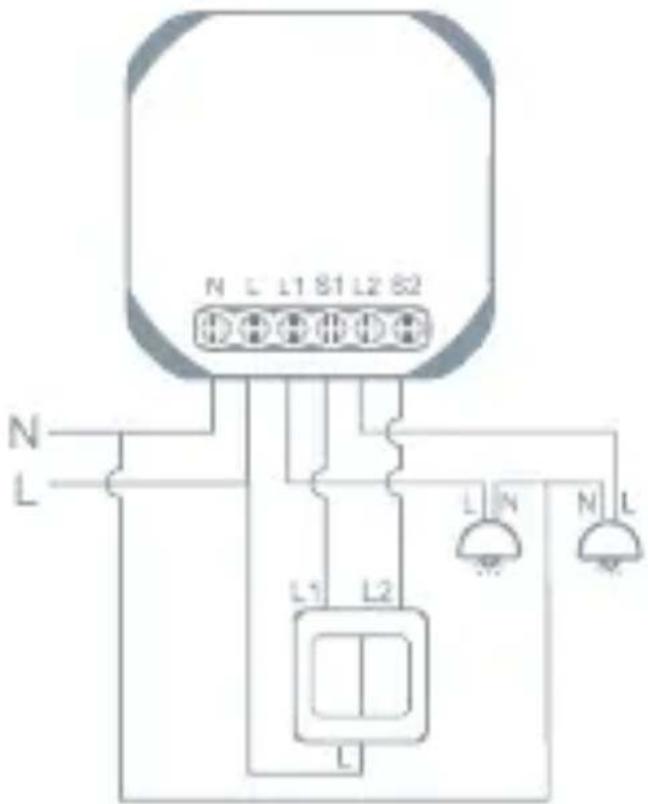

9 Csatlakozási ábra 3

10 Csatlakozási ábra 4

Többvezérlő kapcsolókkal

11 Töltse le az alkalmazást

•Töltse le okostelefonjára a Tesla Smart alkalmazást a Google Store-ból vagy az Apple Store-ból.

- Bizonyosodjon meg róla, hogy okostelefonja a router 2,4 GHz-es hálózatára van csatlakozva.

12 Készülékek csatlakoztatása

- Nyissa meg a Tesla Smart alkalmazást, és kattintson az „Add device“ („Készülék hozzáadása“) opcióra.

• Válassza a „Switches“ - Tesla Smart Switch Module Dual

- Kövesse az utasításokat, amelyek lépésről lépésre vezetik Önt az eszköz hozzáadásáról.

- Működtesse a készüléket az alkalmazással

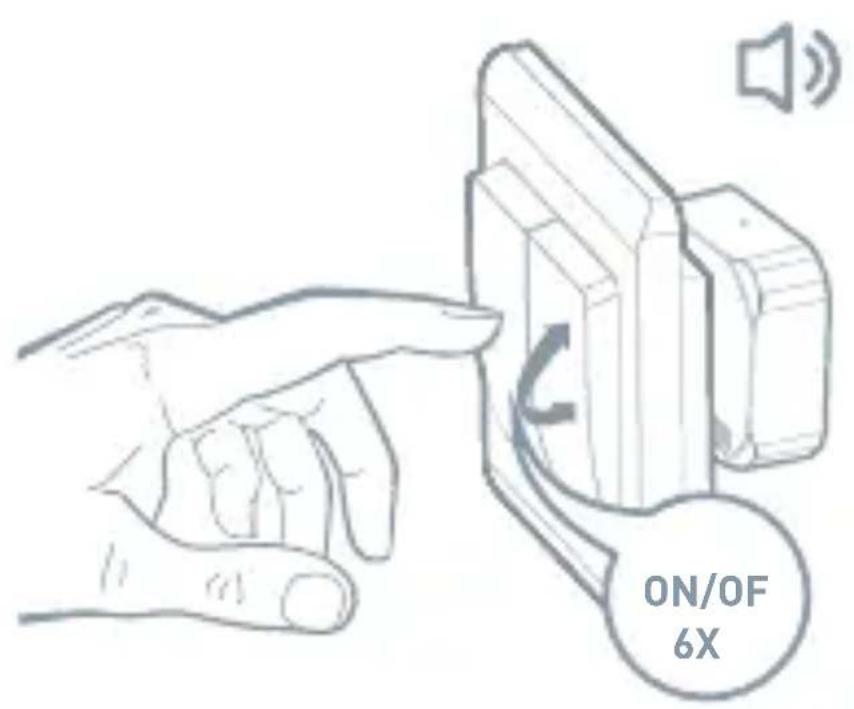

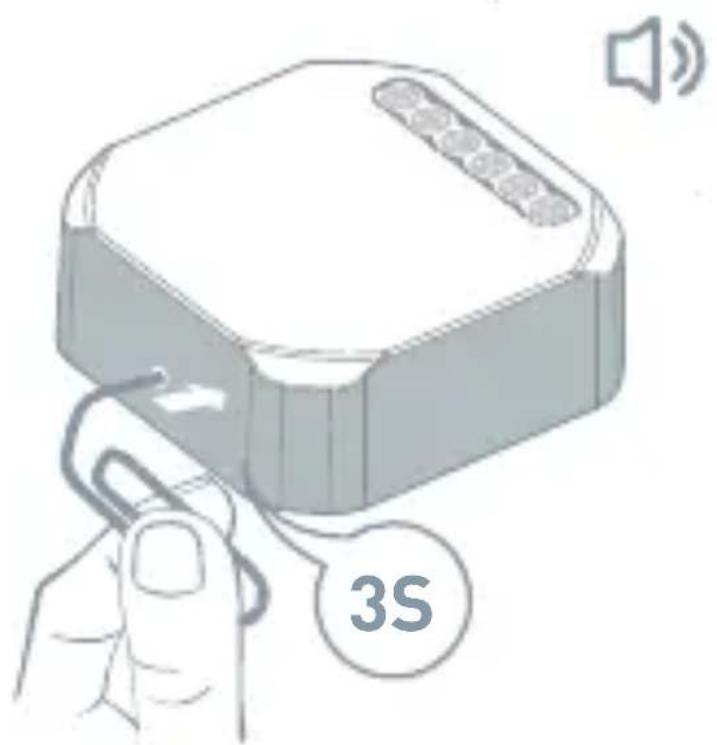

13 lehetőség visszaállítása

14 lehetőség visszaállítása

MEGSEMMISÍTÉSI ÉS ÚJRA- HASZNOSÍTÁSI INFORMÁCIÓK

Az ezzel a jelöléssel ellátott termékeket az elek- tromos és elektronikus berendezések megsemmis- sítésére vonatkozó előírásokkal összhangban kell megsemmisíteni (2012/19/EU irányely). Tilos őket a normal háztartási hulladék közé dobni. Minden elektromos és elektronikus berendezést a helyi és európai előírásoknak megfelelően semmisítsen meg, a helyi és európai előírásoknak megfelelő jogosultsággal és tanúsítvánnyal rendelkező gyűjtőhelyen. A megfelelő módon történő meg- semmisítés és az újrahasznosítás segít minimalizálni a környezetre és az emberi egészségre gyakorolt hatásokat. A megsemmisítésre vonatkozó további információkért forduljon az eladóhoz, a hivatalos szervizhez vagy a helyi hivatalokhoz.

EU-MEGFELELŐSÉGI NYILATKOZAT

Witty, s.r.o igazolja, hogy a ESW-1WAB-EU típusú rádióberendezés megfelel a 2014/53/EU irányelvnek. Az EU-megfelelőségi nyilatkozat teljes szövege elérhető a következő internetes címen: teslasmart.com/declaration

Kapcsolódás: Wi-Fi 2,4 GHz IEEE 802.11b/g/n Az(ok) a frekvenciasáv(ok): 2.400 - 2.4835 MHz Frekvenciasávban maximális jelerősség (EIRP): < 20 dBm

Termelő

Tesla Global Limited Gee Chang Industrial Building, 121 Des Voeux Road Central 852 00 Hong Kong www.teslasmart.com

TESLA

SMART SWITCH

MODULE DUAL

PRIROČNIK ZA UPORABO

EN

DE

CZ

SK

PL

HU

SL

HR

UA

RU

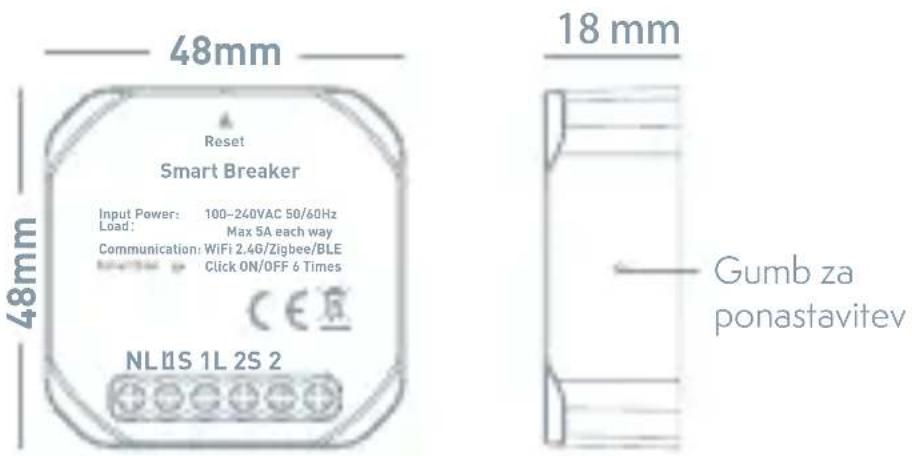

1 Dimenzija

2 Specifikacija
