Typ produktu	Inteligentní spínací modul duální
Značka	Tesla
Model	ESW-1WAB-EU
Konektivita	Wi-Fi 2,4 GHz IEEE 802.11b/g/n
Frekvenční pásmo	2,412 - 2,4835 GHz
Max. RF výkon	<20 dBm
Vstupní napájení	100-240V AC, 50/60Hz
Maximální zátěž na kanál	5A
Rozměry	48 mm × 48 mm × 18 mm
Instalace	Za běžné vypínače nebo zásuvky, do instalační krabice
Ovládací aplikace	Tesla Smart (iOS & Android)
Kompatibilita zapojení	Jednopólové, dvougangové, vícebodové vypínače
Způsob resetu	Podržte tlačítko nebo 6x přepněte
Bezpečnost	Před instalací vypněte jistič; varování před úrazem elektrickým proudem
Certifikace	CE, EU prohlášení o shodě

Často kladené otázky - Smart Switch Module Dual TESLA

Je pro instalaci potřeba nulový vodič?

Ano, nulový vodič je vyžadován. Schémata zapojení 1-4 v manuálu ukazují správné připojení.

Mohu tento modul použít se stmívačem?

Ne, tento modul není určen pro použití s stmívači. Funguje pouze se standardními vypínači zapnuto/vypnuto.

Jak modul resetuji?

Dva způsoby: (1) Podržte resetovací tlačítko po dobu 3 sekund. (2) Přepněte připojený vypínač 6krát během 2 sekund.

Jakou Wi-Fi frekvenci vyžaduje?

Funguje pouze na 2,4 GHz Wi-Fi sítích. 5 GHz není podporováno.

Mohu modul ovládat mimo domov?

Ano, prostřednictvím aplikace Tesla Smart na chytrém telefonu odkudkoli s přístupem k internetu.

Jak spárovat modul s aplikací?

Otevřete aplikaci Tesla Smart, klepněte na '+', vyberte Vypínače > Tesla Smart spínací modul duální a postupujte podle pokynů v aplikaci pro dokončení párování.

Jaká je maximální zátěž na kanál?

Každý kanál zvládne až 5A (odporová zátěž). Ujistěte se, že celková zátěž nepřekračuje tento limit.

Mohu jej použít s třícestným zapojením?

Ano, podporuje vícebodové vypínače (více než dva vypínače). Viz schéma zapojení 4 v manuálu.

Je modul kompatibilní s Alexou nebo Google Home?

Ano, po spárování s aplikací Tesla Smart jej můžete propojit s Alexou nebo Google Home pro hlasové ovládání.

Co dělat, když modul nereaguje?

Nejprve zkontrolujte Wi-Fi připojení a ujistěte se, že je modul napájen. Zkuste reset (podržte tlačítko 3 s nebo 6x přepněte). Pokud stále nereaguje, znovu ho spárujte v aplikaci.

NÁVOD K OBSLUZE Smart Switch Module Dual TESLA

Vstupní výkon: 100-240 VAC 50 / 60Hz

Zatížení: Max. 5A v každém směru

Komunikace: WiFi 2.4G

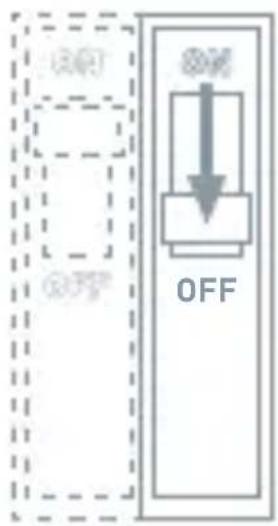

3 Vypněte napájení na jističi!

VAROVÁNÍ: NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM.

Může mít za následek vážné zranění nebo smrt. Před instalací vypněte jistič nebo pojistku..

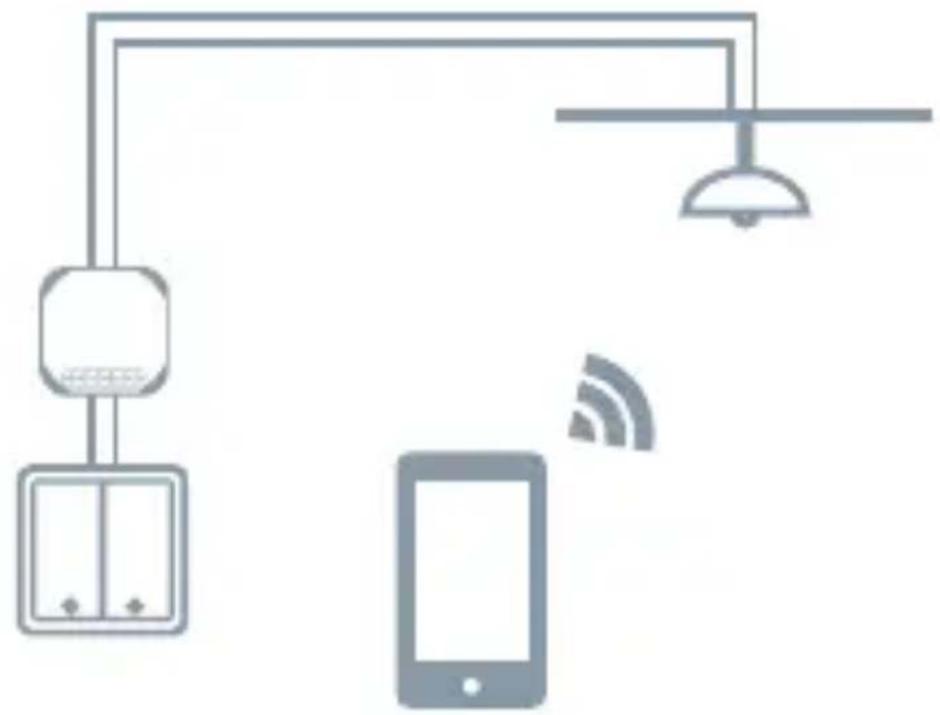

4 inteligentní tradiční přepínače

Instalujte za tradiční přepínač

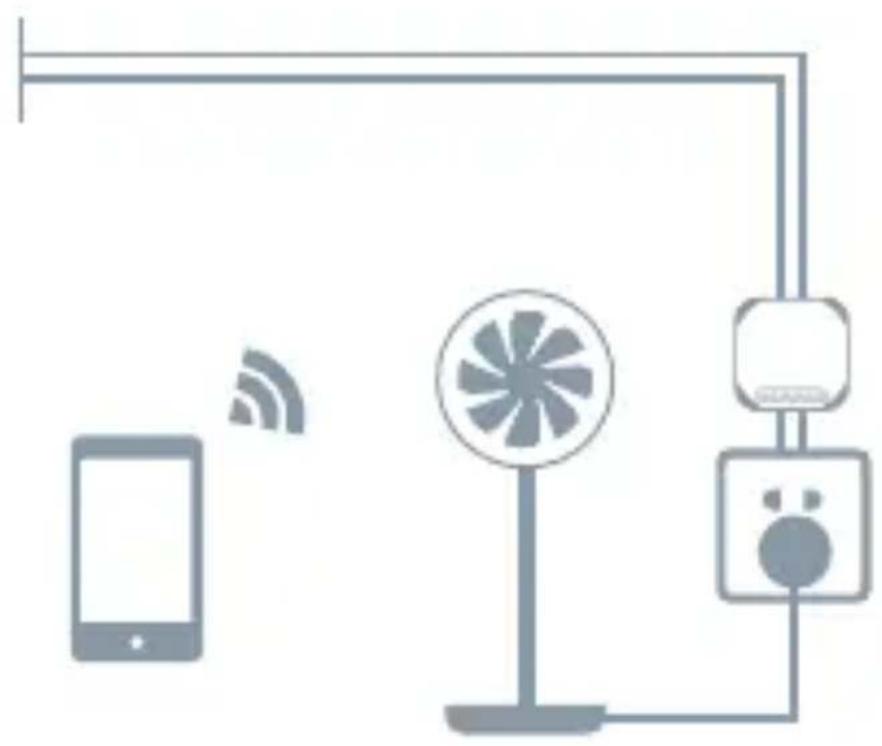

5 Inteligentní tradiční zásuvka

Instalujte za tradiční zásuvku

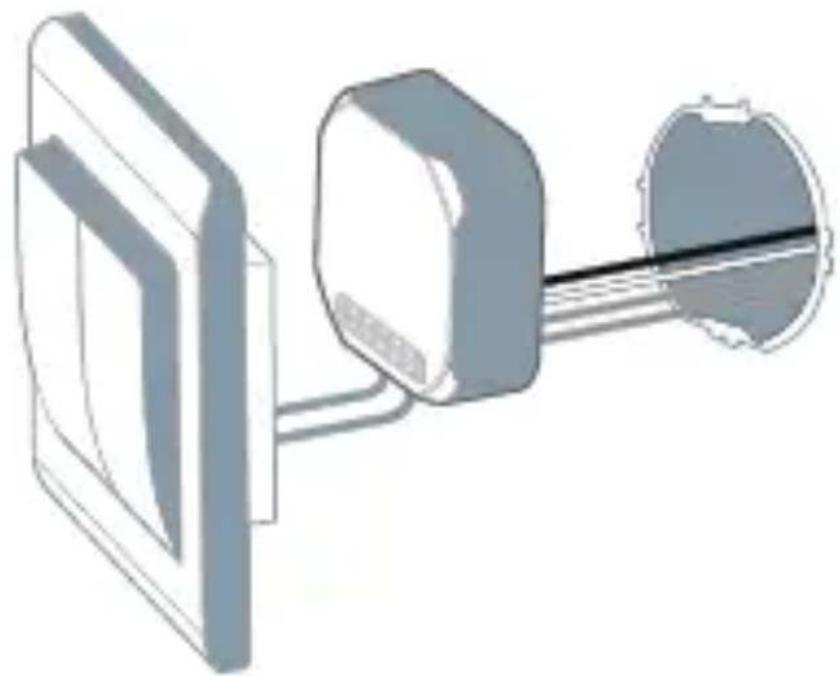

6 Skryté v krabici

Instalujte do původní nástěnné krabice

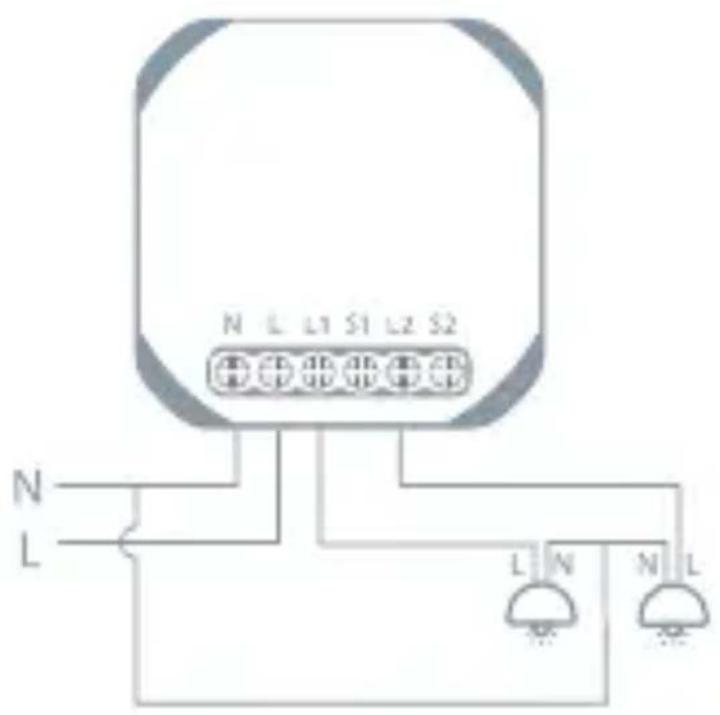

7 Schéma připojení 1

Pro klasické přepínače

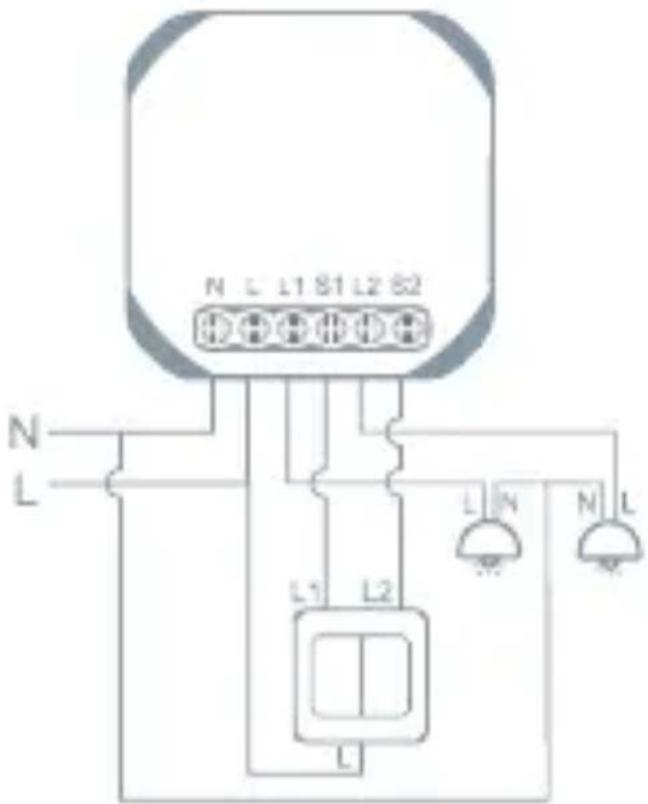

9 Schéma připojení 3

Pro dvojité přepínače

10 Schéma připojení 4

Pro ovládání více přepínačů

11 Stáhněte si aplikaci

- Aplikace Tesla Smart je k dispozici pro systémy iOS a Android OS. V Apple App Store nebo Google Play store vyhledejte „Tesla Smart“, nebo naskenujte QR kód a stáhněte aplikaci a zaregistrujte se, nebo se přihlaste ke svému účtu.

• Následně připojte smartphone k 2,4GHz Wi-Fi síti.

12 Připojení zařízení

• Otevřete aplikaci Tesla Smart a klikněte na "+" ("Přidat zařízení").
  • Zvolte Switches - Tesla Smart Switch Module Dual
• Postupujte podle pokynů, které vás krok za krokem provedou přidáním zařízení.
  • Ovládejte zařízení pomocí aplikace

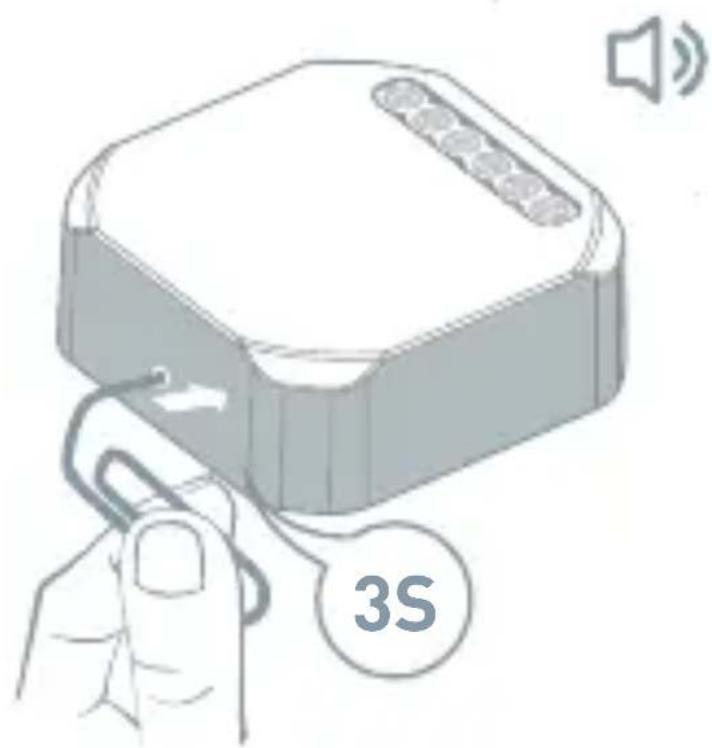

13 Možnost resetování 1

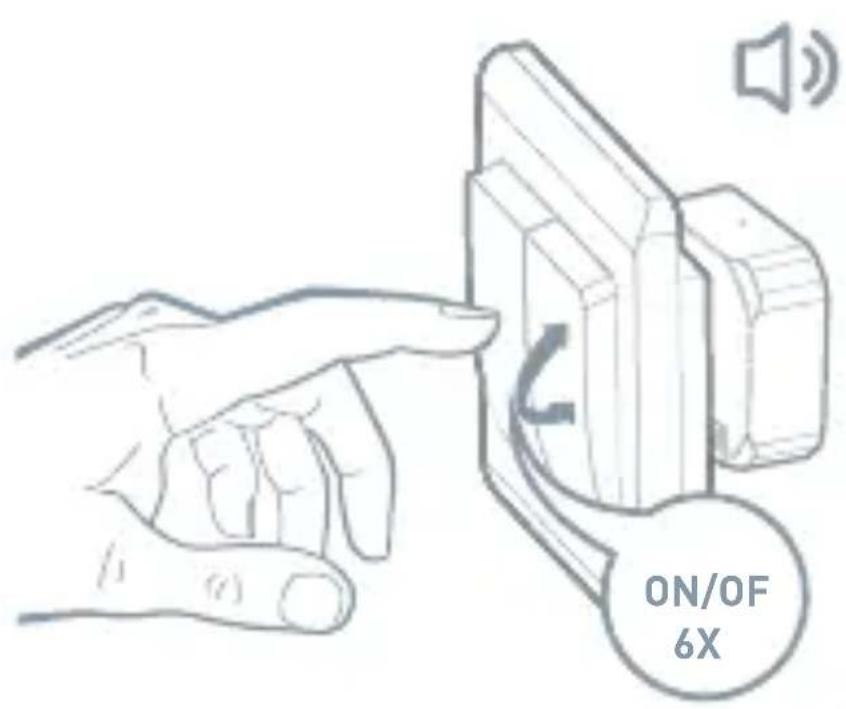

14 Možnost resetování 2

INFORMACE O LIKVIDACI A RECYKLACI

Všechny produkty s tímto označením je nutno likvidovat v souladu s předpisy pro likvidaci elektrických a elektronických zařízení (směrnice 2012/19/EU). Jejich likvidace společně s běžným komunálním odpadem je nepřípustná. Všechny elektrické a elektronické spotřebiče likvidujte v souladu se všemi místními i evropskými předpisy na určených sběrných místech s odpovídajícím oprávněním a certifikací dle místních i legislativních předpisů. Správná likvidace a recyklace napomáhá minimalizovat dopady na životní prostředí a lidské zdraví. Další informace k likvidaci získáte u prodejce, v autorizovaném servisu nebo u místních úřadů.

EU PROHLÁŠENÍ O SHODĚ

Tímto společnost Witty, s.r.o prohlašuje, že typ rádi- ového zařízení ESW-1WAB-EU je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: teslasmart.com/declaration

Konektivita: Wi-Fi 2,4 GHz IEEE 802.11b/g/n Kmitočtové pásmo: 2.400 - 2.4835 GHz Max. radiofrekvenční výkon (EIRP): < 20 dBm

Výrobce

Tesla Global Limited Gee Chang Industrial Building, 121 Des Voeux Road Central 852 00 Hong Kong www.teslasmart.com

TESLA

SMART SWITCH

MODULE DUAL

UŽÍVATELŠKÁ PRÍRUČKA

EN

DE

CZ

SK

PL

HU

SL

HR

UA

RU

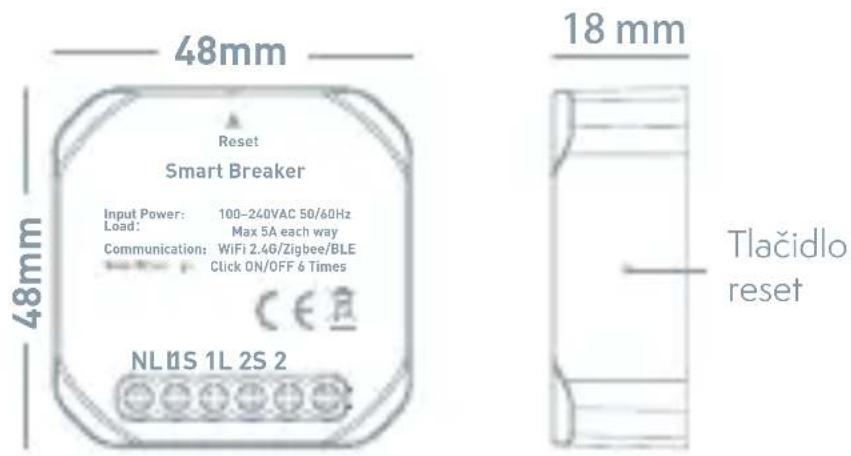

1 Rozmery

2 Špecifikácie

Vstupný výkon: 100-240 VAC 50 / 60Hz

Zafaženie: Max. 5A v každom smere

4 inteligentný tradičné prepínače

Inštalujte za tradičné prepínač

Inštalujte za tradičnou zásuvku

6 Skryté v krabici

Pre klasické prepínače

9 Schéma pripojenia 3

Pre ovládanie vice prepínačov

11 Stiahnite si aplikáciu

Správna likvidácia a recyklácia pomáha mini- malizovať negatívny vplyv na životné prostredie a l’udské zdravie. Ďalšie informácie o likvidácii získate u predajcu, v autorizovanom servise a na miestnych úradoch. Pro rádiová zařízení podhléhající směrnici 2014/53/EU (Wi-Fi)

EÚ VYHLÁSENIE O ZHODE
