Typ produktu	Inteligentní spínač (Dvojitý)
Čísla modelů	TSL-SWI-WIFI1 / TSL-SWI-WIFI2
Rozměry	86 x 86 x 37.5 mm
Vstupní napájení	200–240 V AC, 50/60 Hz
Odporová zátěž	Žárovky: 3–300 W; LED: 5–300 W
Komunikační protokol	Wi-Fi 2.4 GHz (IEEE 802.11b/g/n)
Pohotovostní spotřeba	≤ 0.5 W
Provozní teplota	-10 °C až 45 °C
Provozní vlhkost	< 90%
Životnost	50 000 operací
Požadavek na vodič	Vyžadován nulový vodič
Barvy/stav indikační LED	Bílá (zapnuto) / Zelená (vypnuto) nebo blikání pro párování
Způsoby ovládání	Tlačítko, aplikace (Tesla Smart), hlasový asistent
Kompatibilita s aplikací	iOS a Android (aplikace Tesla Smart)
Dosah dálkového ovládání	Až 25 m od routeru (v závislosti na zdech)
Sdílení pro více uživatelů	Ano, prostřednictvím sdílení v aplikaci
Součásti balení	Spínač, šrouby
Potřebné nástroje pro instalaci	Šroubovák (plochý a křížový), tester napětí, kleště
Doba instalace	Přibližně 30 minut
Postup resetování	Stiskněte a podržte tlačítko po dobu 5 s, dokud LED nezačne blikat
Bezpečnostní certifikace	CE, RoHS; k dispozici prohlášení o shodě EU
Výrobce	Tesla Global Limited, Hong Kong

Často kladené otázky - Smart Switch Dual TESLA

Vyžaduje Tesla Smart Switch Dual nulový vodič?

Ano, spínač vyžaduje nulový vodič pro napájení. Pokud vaše krabice ve zdi nemá nulový vodič, spínač nebude fungovat. Pokud si nejste jisti, poraďte se s kvalifikovaným elektrikářem.

Proč se můj spínač nepřipojí k aplikaci Tesla Smart?

Ujistěte se, že je váš smartphone připojen k 2,4 GHz Wi‑Fi síti. Spínač podporuje pouze 2,4 GHz. Dále se ujistěte, že je spínač v režimu párování (LED bliká) a že je váš telefon během nastavení poblíž spínače.

Mohu spínač ovládat, když Wi‑Fi nefunguje?

Ano, fyzické tlačítko stále funguje lokálně, i když je síť offline. Ovládání aplikací, hlasové ovládání a chytré automatizace však budou nedostupné, dokud nebude připojení obnoveno.

Jaká je maximální zátěž, kterou spínač zvládne?

Pro žárovky až 300 W; pro LED žárovky až 300 W. Celková odporová zátěž nesmí překročit tyto limity.

Jak resetuji Tesla Smart Switch Dual?

Stiskněte a podržte tlačítko spínače po dobu 5 sekund, dokud LED nezačne blikat. Tím se spínač přepne do konfiguračního režimu a v aplikaci se zobrazí jako nové zařízení.

Mohu sdílet ovládání spínače s rodinnými příslušníky?

Ano, po přidání zařízení k vašemu účtu jej můžete sdílet s ostatními uživateli aplikace Tesla Smart prostřednictvím funkce sdílení v aplikaci. Poté budou mít přístup k dálkovému ovládání.

Co mám dělat, pokud spínač nemá napájení?

Nejprve zkontrolujte, zda je zapnutý jistič. Poté ověřte, zda je nulový vodič správně připojen. Pokud je napájení přítomno, ale spínač stále nefunguje, kontaktujte podporu.

Funguje spínač s 5 GHz Wi‑Fi?

Ne, spínač funguje pouze s 2,4 GHz Wi‑Fi. Váš router musí vysílat 2,4 GHz síť a váš telefon musí být během nastavení a běžného používání připojen k této stejné síti.

Jak daleko mohu spínač ovládat od routeru?

Efektivní dosah je až 25 metrů na volném prostranství. Zdi a stavební materiály mohou dosah snížit. Pokud máte problémy s připojením, přemístěte router blíže nebo přidejte Wi‑Fi extender.

Jaké typy zátěží může spínač ovládat?

Spínač je určen pro osvětlení, ventilátory, žaluzie a další elektrická zařízení v rámci jmenovitých limitů zátěže. Používá relé, takže je vhodný pro odporové a indukční zátěže podle specifikace v manuálu.

NÁVOD K OBSLUZE Smart Switch Dual TESLA

(Vyžaduje nulový vodič)

PRŮVODCE RYCHLÝM STARTEM

• Hlasové ovládání / Ovládání pomocí aplikace
• Automatizace chytré domácnosti několika zařízeními
• Vypínač s LED indikací

Představení produktu

Chytré vypínače jsou vhodné pro elektrická zařízení, jako jsou svítidla, ventilátory, závěsy atd., které jsou připojeny k síti, lze je ovládat pomocí hlasových příkazů a aplikace. Disponují různými senzory, pomocí kterých uživatel snadno dosáhne automatizace domácnosti.

Specification

Příkon: 200~240V AC 50/60Hz
Odporové zatížení: INC 3•300W, LED 5•300W
Komunikace (dostupná pro vybraný model)	WiFi 2.4G
Příkon v pohotovostním režimu:	≤0.5W
Provozní teplota: -10°C ~ 45°C
Provozní vlhkost: <90%
Životnost: 50 000 spínacích cyklů
Rozměry: 86x86x37.5mm

Popis produktu

Tlačítko zapnutí/vypnutí

Barva světla: Stav	světla Stav vypínače
Bílá OFF Vypnutý vypínač
		ON Zapnutý vypínač
		Bliká Vypínač je v režimu rychlé konfigurace
Zelená ON Zapnutý vypínač
		OFF Vypnutý vypínač

Obsah balení

Cca 30 minut vašeho času k instalaci a nastavení vypínače

Instalace

VAROVÁNÍ: RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM

Instalace tohoto produktu vyžaduje manipulaci s kabeláží o napětí 100-240 voltů. Důsledně dodržujte popsané kroky. V případě pochybností se obratře na kvalifikovaného elektrikáře. Zajistěte, aby byly všechny práce prováděny v souladu s příslušnými místními a národními předpisy.

1 Vypněte jistič

Vypněte jistič a pomocí zkoušečky napětí otestujte výkon.

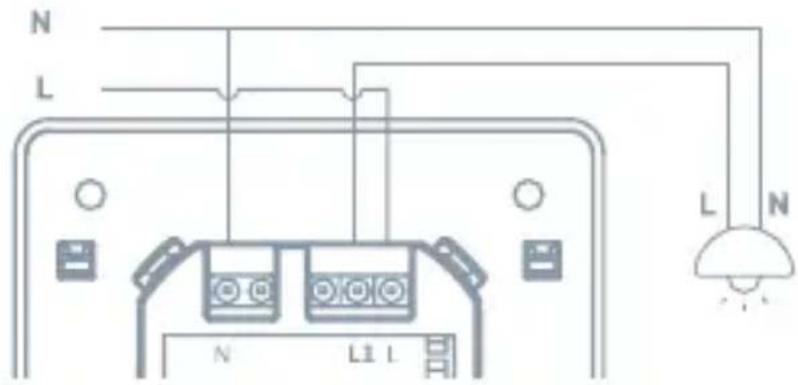

2 Schéma zapojení

1 GANG

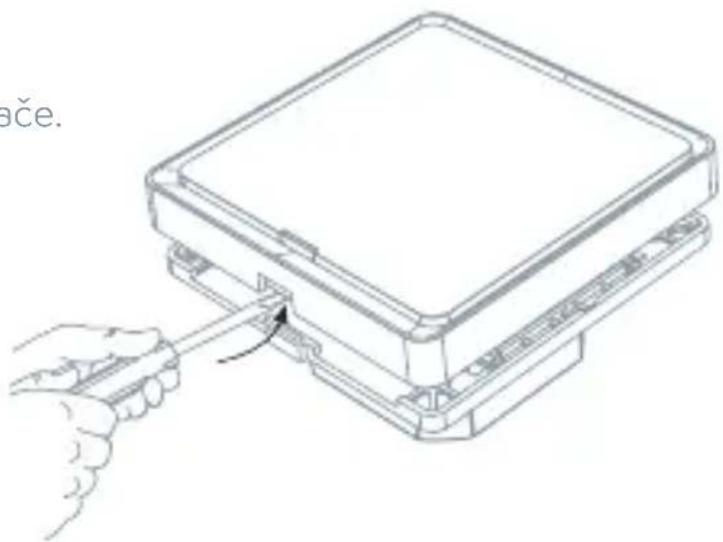

Sejměte kryt panelu vypínače.

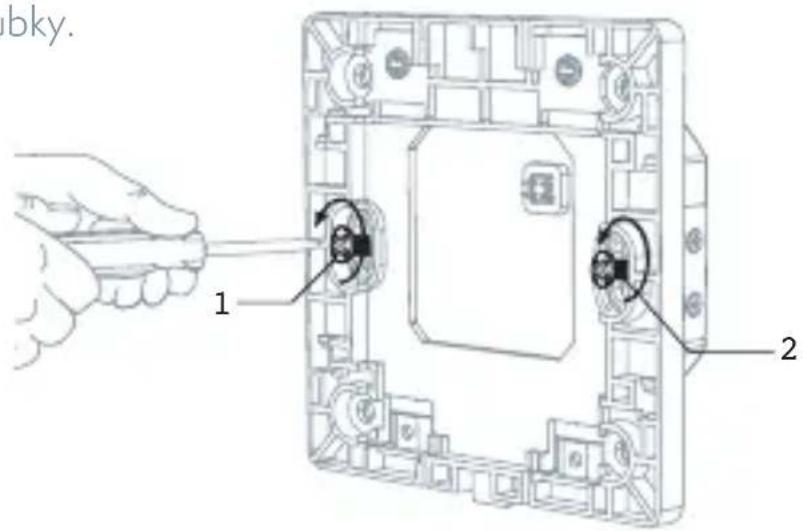

4 Nainstalujte vypínač

Použijte dodané šroubky.

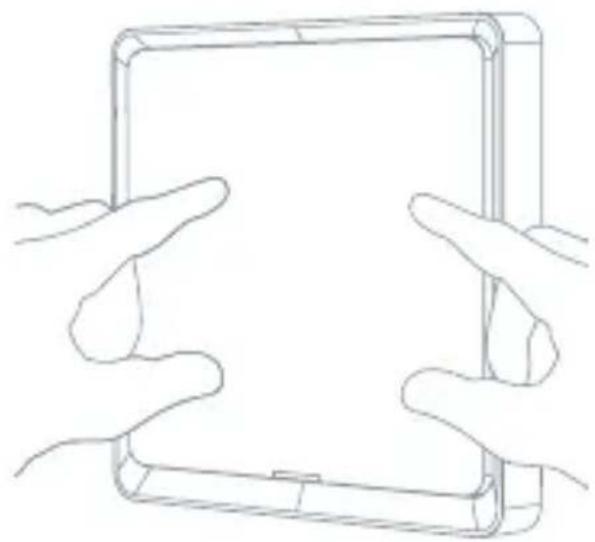

5 Připevněte nástěnnou desku

Připojte adaptér k vypínači pomocí dodaných šroubků a zacvakněte jej na nástěnnou desku.

Zapněte napájení na jističi.

Použití aplikace

1 Příprava k použití

- Aplikace Tesla Smart je k dispozici pro systémy iOS a Android OS. V Apple App Store nebo Google Play store vyhledejte „Tesla Smart“, nebo naskenujte QR kód a stáhněte aplikaci a zaregistrujte se, nebo se prihlaste ke svému účtu.

- Následně připojte smartphone k 2,4GHz Wi-Fi síti.

2 Připojení zařízení

• Otevřete aplikaci Tesla Smart a klikněte na "+" („Přidat zařízení“).
  • Zvolte Switches - Tesla Smart Switch
• Postupujte podle pokynů, které vás krok za krokem provedou přidáním zařízení.

- Ovládejte vypínač pomocí aplikace

Řešení problémů

1. Vypínač nelze zapnout. Chytré vypínače musí být napájeny nulovým vodičem. Pokud vypínač není připojen k nulovému vodiči, nemůže fungovat.
2. Produkt nelze připojit k aplikaci. Ujistěte se, že mobilní telefon a zařízení (brány) jsou připojeny ke stejné Wi-Fi síti a zařízení jsou v režimu párování. Zkontrolujte kvalitu signálu komunikace zařízení.
3. Z jaké vzdálenost lze produkt ovládat? Ujistěte se, že vzdálenost mezi produktem a Wi-Fi routerem, nebo bránou nepřesahuje 25 metrů. Pokud materiál a tlouštka stěny ovlivňují komunikaci, doporučujeme změnit umístění Wi-Fi routeru, nebo brány, či zvýšit počet Wi-Fi routerů, nebo bran, a zajistit tak normální komunikaci produktu.
4. Bude vypínač fungovat i po odpojení od sítě? V případě odpojení od sítě začne blikat kontrolka stavu. V tomto případě nebudou fungovat veškeré ovládací prvky aplikace, chytré propojení a další síťové funkce, ale místní ovládání nebude ovlivněno.

Resetování

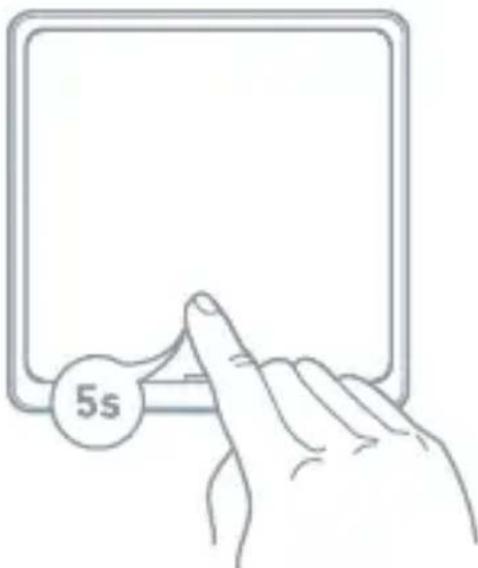

Chcete-li vypínač resetovat a přejít do režimu rychlé konfigurace, stiskněte a po dobu 5 sekund podržte tlačítko vypínače.

Poznámka:

1. Během nastavení musí být smartphone a zařízení připojený ke stejné Wi-Fi síti.
2. Chcete-li zařízení ovládat na dálku, musí být přidáno k účtu.
3. Díky funkci sdílení mohou produkt ovládat i ostatní uživatelé.

Všechny produkty s tímto označením je nutno likvidovat v souladu s předpisy pro likvidaci elektrických a elektronických zařízení (směrnice 2012/19/EU). Jejich likvidace společně s běžným komunálním odpadem je nepřípustná. Všechny elektrické a elektronické spotřebiče likvidujte v souladu se všemi místními i evropskými předpisy na určených sběrných místech s odpovídajícím oprávněním a certifikací dle místních i legislativních předpisů. Správná likvidace a recyklace napomáhá minimalizovat dopady na životní prostředí a lidské zdraví. Další informace k likvidaci získáte u prodejce, v autorizovaném servisu nebo u místních úřadů.

EU PROHLÁŠENÍ O SHODĚ

Tímto společnost Tesla Global Limited prohlašuje, že typ rádiového zařízení ESW-1WAA-EU, ESW-2WAA-EU je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: tsl.sh/doc

Konektivita: Wi-Fi 2,4 GHz IEEE 802.11b/g/n

Kmitočtové pásmo: 2.400 - 2.4835 GHz

Max. radiofrekvenční výkon (EIRP): < 20 dBm

Výrobce

Tesla Global Limited

(Vyžaduje nulový vodič)

SPRIEVODCA RÝCHLYM ŠTARTOM

Farba svetla Stav svetla Stav vypínača
Biela OFF Vypnutý vypínač
	ON Zapnutý vypínač
	Bliká Vypínač je v režime rýchlej konfigurácie
Zelená ON Zapnutý vypínač
	OFF Vypnutý vypínač

Obsah balenia

Vypnite istič a pomocou skúšačky napätia otestujte výkon.

2 Schéma zapojenia

1 GANG

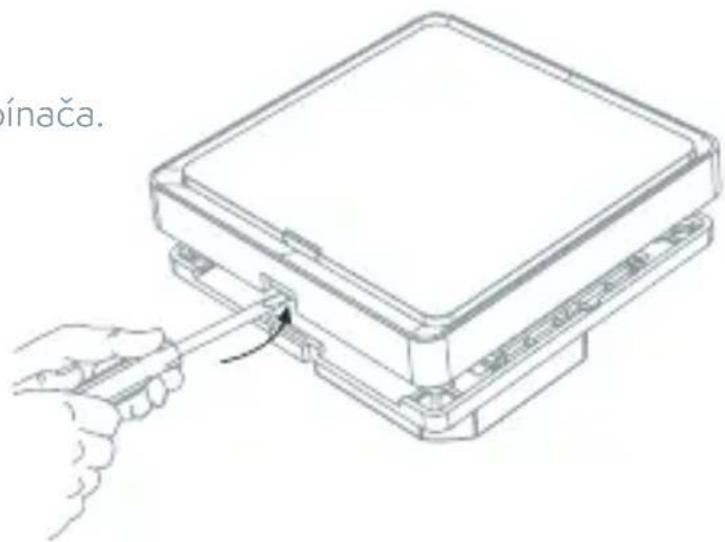

Odstráňte kryt panelu vypínača.

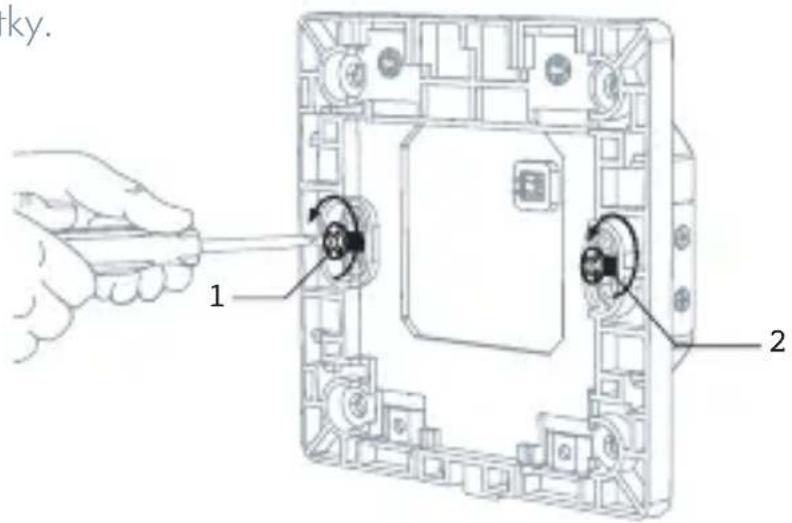

4 Nainštalujte vypínač

Použite dodané skrutky.

3 Ovládajte prepínač

Max. radiofrekvenční výkon (EIRP): < 20 dBm

Výrobca

Tesla Global Limited
