Smart Switch Dual - Okosotthon TESLA - Ingyenes használati útmutató

Termék típusa	Intelligens kapcsoló (dupla)
Modellszámok	TSL-SWI-WIFI1 / TSL-SWI-WIFI2
Méretek	86 x 86 x 37.5 mm
Bemeneti teljesítmény	200–240 V AC, 50/60 Hz
Ellenálló terhelés	Izzólámpa: 3–300 W; LED: 5–300 W
Kommunikációs protokoll	Wi-Fi 2.4 GHz (IEEE 802.11b/g/n)
Készenléti teljesítmény	≤ 0.5 W
Üzemi hőmérséklet	-10 °C to 45 °C
Üzemi páratartalom	< 90%
Élettartam	50 000 művelet
Vezeték követelmény	Nullavezék szükséges
Jelző LED színek/állapot	Fehér (be) / Zöld (ki) vagy villog párosításhoz
Vezérlési módok	Kézi gomb, Alkalmazás (Tesla Smart), Hangasszisztens
Alkalmazás kompatibilitás	iOS és Android (Tesla Smart alkalmazás)
Távvezérlési hatótáv	Akár 25 m a routertől (falaktól függően)
Többfelhasználós megosztás	Igen, alkalmazásmegosztással
Tartozékok	Kapcsoló egység, csavarok
Telepítéshez szükséges szerszámok	Csavarhúzó (lapos és Phillips), feszültségmérő, fogó
Telepítési idő	Kb. 30 perc
Visszaállítási eljárás	Nyomja és tartsa lenyomva a gombot 5 másodpercig, amíg a LED villogni nem kezd
Biztonsági megfelelőség	CE, RoHS; EU megfelelőségi nyilatkozat elérhető
Gyártó	Tesla Global Limited, Hong Kong

Gyakran ismételt kérdések - Smart Switch Dual TESLA

A Tesla Smart Switch Dualhoz szükséges nullavezék?

Igen, a kapcsolóhoz nullavezék szükséges a tápellátáshoz. Ha a falidobozában nincs nullavezék, a kapcsoló nem fog működni. Ha bizonytalan, konzultáljon szakképzett villanyszerelővel.

Miért nem csatlakozik a kapcsoló a Tesla Smart alkalmazáshoz?

Győződjön meg arról, hogy okostelefonja egy 2.4 GHz-es Wi‑Fi hálózathoz csatlakozik. A kapcsoló csak 2.4 GHz-et támogat. Továbbá győződjön meg arról, hogy a kapcsoló párosítási módban van (LED villog), és hogy telefonja a kapcsoló közelében van a beállítás során.

Tudom vezérelni a kapcsolót, ha a Wi‑Fi nem működik?

Igen, a fizikai gomb helyileg továbbra is működik, ha a hálózat offline. Az alkalmazásvezérlés, hangvezérlés és intelligens automatizálások azonban nem lesznek elérhetők, amíg a kapcsolat helyre nem áll.

Mekkora a maximális terhelés, amit a kapcsoló kezelni tud?

Izzólámpák esetén legfeljebb 300 W; LED lámpák esetén legfeljebb 300 W. A teljes ellenállásos terhelés nem haladhatja meg ezeket a határértékeket.

Hogyan állítsam vissza a Tesla Smart Switch Dualt?

Nyomja és tartsa lenyomva a kapcsoló gombját 5 másodpercig, amíg a LED villogni nem kezd. Ez konfigurációs módba helyezi a kapcsolót, és új eszközként jelenik meg az alkalmazásban.

Megoszthatom a kapcsoló vezérlését családtagokkal?

Igen, miután az eszközt hozzáadta fiókjához, megoszthatja más Tesla Smart alkalmazás felhasználókkal az alkalmazás megosztási funkcióján keresztül. Ezután távvezérlési hozzáférést kapnak.

Mit tegyek, ha a kapcsoló nem kap áramot?

Először ellenőrizze, hogy a megszakító be van-e kapcsolva. Ezután ellenőrizze, hogy a nullavezék megfelelően csatlakozik-e. Ha van áram, de a kapcsoló továbbra sem működik, lépjen kapcsolatba az ügyfélszolgálattal.

Működik a kapcsoló 5 GHz-es Wi‑Fi-vel?

Nem, a kapcsoló csak 2.4 GHz-es Wi‑Fi-vel működik. A routerének 2.4 GHz-es hálózatot kell sugároznia, és telefonjának ugyanahhoz a hálózathoz kell csatlakoznia a beállítás és a normál használat során.

Milyen messziről tudom vezérelni a kapcsolót a routertől?

A tényleges hatótáv akár 25 méter nyílt térben. Falak és építőanyagok csökkenthetik a hatótávot. Ha kapcsolódási problémákat tapasztal, helyezze közelebb a routert, vagy adjon hozzá Wi‑Fi jelismétlőt.

Milyen típusú terheléseket tud vezérelni a kapcsoló?

A kapcsoló világítás, ventilátorok, függönyök és egyéb elektromos berendezések vezérlésére készült a névleges terhelési határokon belül. Relét használ, így ellenállásos és induktív terhelésekhez is alkalmas a kézikönyvben meghatározottak szerint.

HASZNÁLATI ÚTMUTATÓ Smart Switch Dual TESLA

Zapnite napájanie na ističi.

Použitie aplikácie

(Nullás vezetőt igényel)

GYORS KEZELÉSI

ÚTMUTATÓ

• Hangvezérlés / Alkalmazás segítségével történő vezérlés
• Okos háztartás automatizálása néhány készülék segítségével
• Kapcsoló LED jelzéssel

A termék bemutatása

Az okos kapcsolók alkalmasak olyan elektromos készülékek kapcsolására, mint a lámpák, ventilátorok, függönyök, árnyékolók stb., amelyek hálózatra vannak kötve és hangutasításokkal és alkalmazások segítségével kezelhetők. Különböző szenzorokkal felszereltek, amelyek segítségével a felhasználó könnyen kialakíthatja a háztartás automatizálását.

Specifikáció

Teljesítmény: 200~240V AC 50/60Hz
Ellenállásos terhelés: INC 3•300W, LED 5•300W
Kommunikáció (a kiemelt modell esetében elérhető)	WiFi 2.4G
Energiafelvétel készenléti üzemmódban:	≤0.5W
Üzemi hőmérséklet: -10°C ~ 45°C
Üzemi páratartalom: <90%
Élettartam: 50 000 kapcsolási ciklus
Méretek: 86x86x37.5mm

A termék leírása

Be-/kikapcsolás gomb

Az ellenőrzőfény állapota

A fény színe Az ellenőrzőfény állapota:	A kapcsoló állapota:
Fehér OFF Kapcsoló kikapcsolva
ON Kapcsoló bekapcsolva
Villog Kapcsoló gyors konfigurációs üzemmódban
Zöld ON Kapcsoló kikapcsolva
OFF Kapcsoló bekapcsolva

A csomag tartalma

A szereléshez szükséges szerszámok

Csavarhúzó

Lapos csavarhúzó

Feszültségvizsgáló

A jelen termék beszerelése 100-240 voltos kábelezés kezelését igényli. Következetesen tartsa be a leírt lépéseket. Kétség felmerülése esetén forduljon képesítéssel rendelkező villanyszerelő szakemberhez. Biztosítani kell, hogy minden munkát a vonatkozó helyi és nemzeti előírásoknak megfelelően végezzenek.

1 Kapcsolja ki a biztosítékot

Kapcsolja ki a biztosítékot és a feszültségvizsgálóval tesztelje le a teljesítményt.

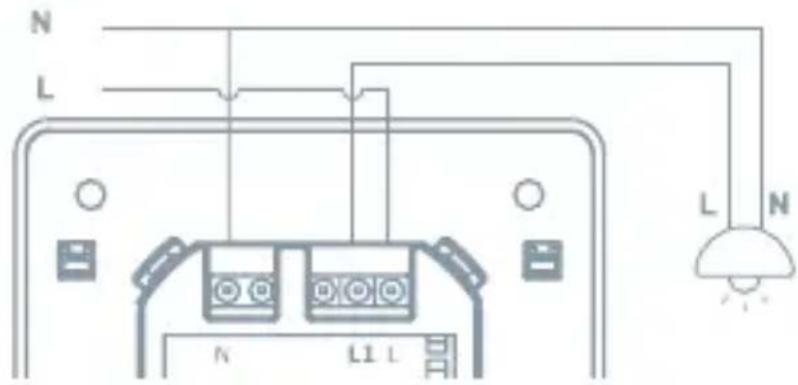

2 Kapcsolási rajz

1 GANG

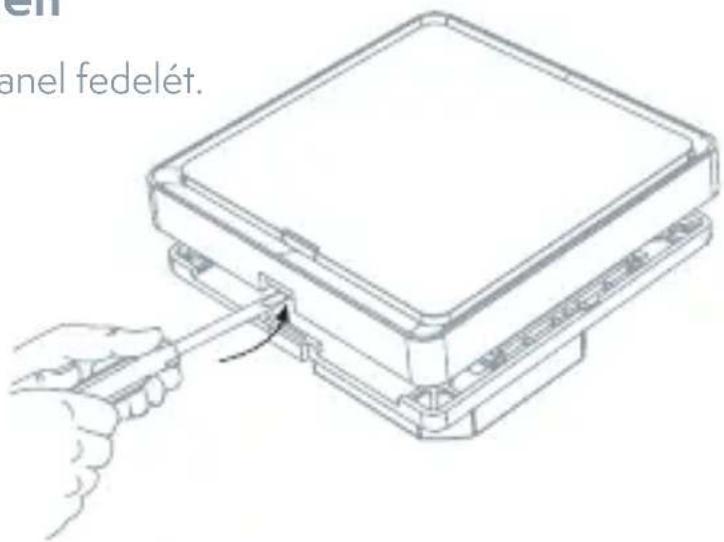

Távolítsa el a panelt

Távolítsa el a kapcsoló panel fedelét.

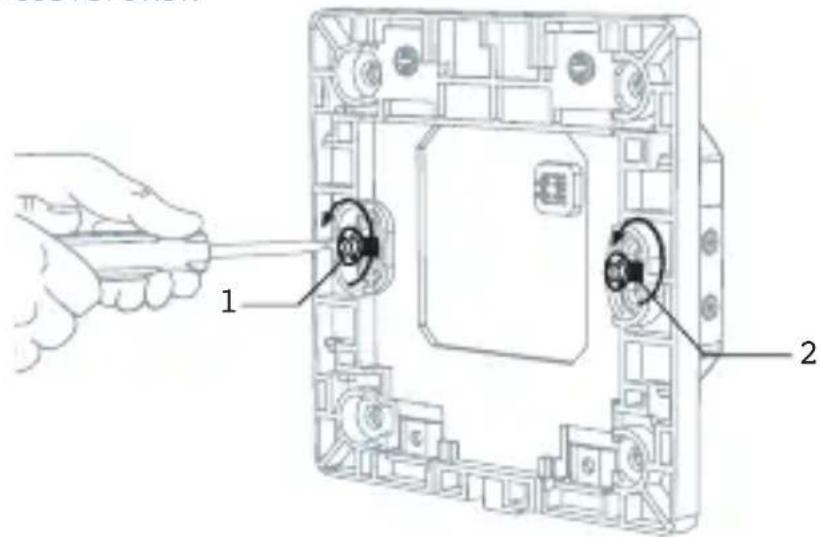

4 Szerelje be a kapcsolót

Használja a mellékelt csavarokat.

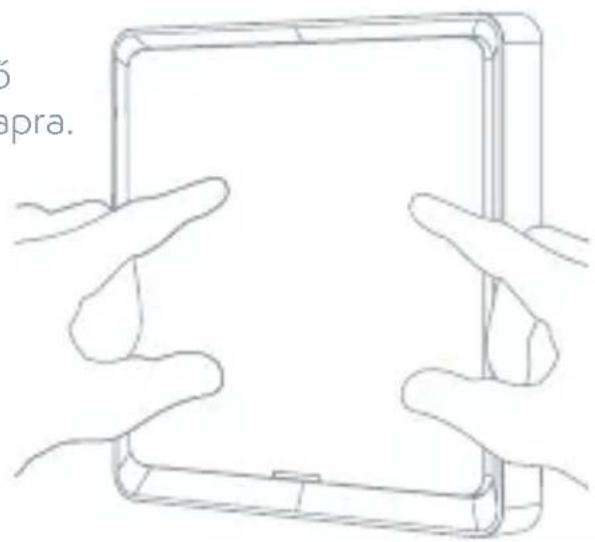

5 Rögzítse a fali lemezt

Csatlakoztassa az adaptert a kapcsolóhoz a csomagban lévő csavarokkal és kattintsa rá a fali lapra.

Kapcsolja be az áramellátást

Kapcsolja be az áramellátást a biztosítékhoz.

Az alkalmazás használata

1 Előkészítés a használatra

• Töltse le okostelefonjára a Tesla Smart alkalmazást a Google Store-ból vagy az Apple Store-ból.
• Bizonyosodjon meg róla, hogy okostelefonja a router 2,4 GHz-es hálózatára van csatlakozva.

2 Készülékek csatlakoztatása

• Nyissa meg a Tesla Smart alkalmazást, és kattintson az „Add device" („Készülék hozzáadása“) opcióra.
  • Válassza a „Switches“ - Tesla Smart Switch
• Kövesse az utasításokat, amelyek lépésről lépésre vezetik Önt az eszköz hozzáadásáról.

3 Vezérelje a Kapcsoló

- Kezelje a fényerősség szabályozót az alkalmazás segítségével

Hibaelhárítás

1. A Kapcsoló nem lehet bekapcsolni. Az okos Kapcsolókat a nullás vezetővel kell táplálni. Amennyiben a Kapcsoló nincs csatlakoztatva a nullás vezetőhöz, nem működhet.
2. A termék nem csatlakozik az alkalmazáshoz. Győződjön meg róla, hogy mobiltelefonja és a készülék (kapuk) ugyanahhoz a Wi-Fi hálózathoz csatlakoznak, és hogy a készülékek párosítás üzemmódban van. Ellenőrizze a készülék kommunikációs jelminőségét.
3. Milyen távolságról kezelhetem a készüléket? Győződjön meg róla, hogy a termék és a Wi-Fi router vagy a kapu közötti távolság nem haladja meg a 25 métert. Amennyiben a fal anyaga és vastagsága befolyásolják a kommunikációt, javasoljuk, hogy változtassa meg a Wi-Fi router vagy a kapu/kapuk elhelyezését, biztosítva ezzel a termék rendes kommunikációját.
4. A Kapcsoló az elektromos táphálózatról való lekötés után is működik? A táphálózatról való lekötés esetén készülék állapotellenőrző fénye villogni kezd. Ebben az esetben az alkalmazás összes kezelőeleme és egyéb hálózati funkciók nem fognak működni, de a helyi kezelést ez nem befolyásolja.

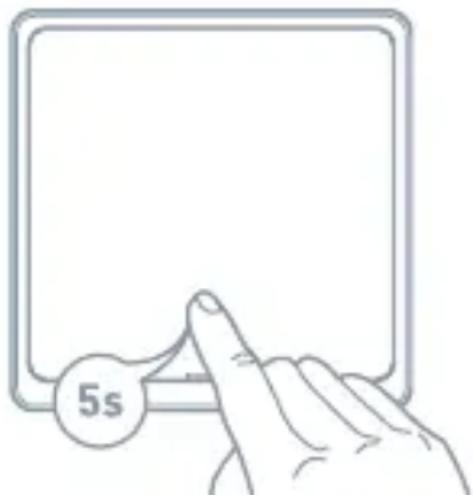

Alaphelyzetbe állítás (Reset)

Amennyiben a kapcsolót alaphelyzetbe szeretné állítani és a gyors konfiguráció üzemmódba lépni, nyomja meg és 5 másodpercig tartsa lenyomva

a kapcsoló nyomógombját.

Megjegyzés:

1. A beállítás ideje alatt az okostelefonnak és a készüléknek ugyanazon Wi-Fi hálózathoz kell csatlakoznia.
2. Amennyiben a készüléket távvezérléssel szeretné kezelni, hozzá kell adnia a fiókjához.
3. A megosztás funkcionak köszönhetően a terméket a többi felhasználó is kezelheti.

Az ezzel a jelöléssel ellátott termékeket az elektromos és elektronikus berendezések megsemmisítésére vonatkozó előírásokkal összhangban kell megsemmisíteni (2012/19/EU irányelv). Tilos őket a normál háztartási hulladék közé dobni. Minden elektromos és elektronikus berendezést a helyi és európai előírásoknak megfelelően semmisítsen meg, a helyi és európai előírásoknak megfelelő jogosultsággal és tanúsítvánnyal rendelkező gyűjtőhelyen. A megfelelő módon történő megsemmisítés és az újrahasznosítás segít minimalizálni a környezetre és az emberi egészségre gyakorolt hatásokat. A megsemmisítésre vonatkozó további információkért forduljon az eladóhoz, a hivatalos szervizhez vagy a helyi hivatalokhoz.

EU-MEGFELELŐSÉGI NYILATKOZAT

Tesla Global Limited igazolja, hogy a ESW-1WAA-EU, ESW-2WAA-EU típusú rádióberendezés megfelel a 2014/53/EU irányelvnek. Az EU-megfelelőségi nyilatkozat teljes szövege elérhető a következő internetes címen: tsl.sh/doc

Kapcsolódás: Wi-Fi 2,4 GHz IEEE 802.11b/g/n

Az(ok) a frekvenciasáv(ok): 2.412 - 2.4835 MHz

Frekvenciasávban maximális jelerősség (EIRP): < 20 dBm

Termelő

Tesla Global Limited
