Smart Switch - Okosotthon TESLA - Ingyenes használati útmutató

Terméktípus	Intelligens kapcsoló (egy-/kétváltozatos)
Modell	TSL-SWI-WIFI1 (egy), TSL-SWI-WIFI2 (két)
Méretek	86 x 86 x 37,5 mm
Súly	Körülbelül 150 g (becsült)
Tápellátás	200-240V AC, 50/60Hz
Kommunikáció	Wi-Fi 2.4 GHz IEEE 802.11b/g/n
Készenléti teljesítmény	≤0,5W
Maximális terhelés (ellenállásos)	INC 3-300W, LED 5-300W
Üzemi hőmérséklet	-10°C és 45°C között
Üzemi páratartalom	<90% RH
Élettartam	50 000 alkalom
Vezérlési módok	Hang (okos asszisztensen keresztül), Alkalmazás (Tesla Smart), Kézi gomb
LED jelző	Fehér és zöld állapotjelzők a be/ki és konfiguráció jelzésére
Telepítés	Nullavezetéket igényel; körülbelül 30 perc
Okosotthon-integráció	Kompatibilis a Tesla Smart ökoszisztémával, több eszköz automatizálás
Visszaállítási funkció	Tartsa lenyomva a gombot 5 másodpercig, amíg a LED villogni nem kezd
Biztonság	CE és RoHS tanúsítvánnyal rendelkezik; ártalmatlanítás a WEEE irányelv szerint
Tartozékok	Kapcsolóegység, csavarok, fali lemez
Szükséges szerszámok	Csavarhúzó, laposfejű csavarhúzó, feszültségmérő, fogó
Garancia	Normál 2 éves garancia (értelemszerű)

Gyakran ismételt kérdések - Smart Switch TESLA

A Tesla Smart kapcsoló telepítéséhez szükséges nullavezeték?

Igen, az intelligens kapcsoló termékeknek nullavezetékkel kell táplálni. Ha a telepítési helyen nincs nullavezeték, a kapcsoló nem működik.

Működik a kapcsoló, ha a Wi-Fi hálózat lecsatlakozik?

Igen, a helyi kézi vezérlés továbbra is működik. Azonban minden hálózatfüggő funkció (alkalmazásvezérlés, intelligens összekapcsolás stb.) letiltásra kerül, és a jelzőfény villogni fog.

Hogyan állíthatom vissza a Tesla Smart kapcsolót?

Tartsa lenyomva a kapcsoló gombot 5 másodpercig, amíg a LED villogni nem kezd. Ez visszaállítja a kapcsolót és gyors konfigurációs módba helyezi.

Mekkora a maximális terhelés, amit a kapcsoló elbír?

A kapcsoló ellenállásos terheléseknél 300W-ig (izzólámpák) és LED lámpáknál 300W-ig támogat. Ügyeljen arra, hogy ne haladja meg ezeket az értékeket.

Melyik alkalmazás használható a Tesla Smart kapcsoló vezérlésére?

A Tesla Smart alkalmazás, elérhető iOS és Android rendszeren. Keresse a 'Tesla Smart' kifejezést az App Store-ban vagy a Google Play-ben.

Vezérelhetek egyszerre több Tesla Smart kapcsolót?

Igen, a Tesla Smart alkalmazáson keresztül csoportosíthat több eszközt és automatizálásokat hozhat létre okosotthon forgatókönyvekhez.

Mennyire nehéz a telepítés?

A telepítés egyszerű, de 200-240V-os vezetékek kezelését igényli. Ha nem érzi magabiztosnak, hívjon szakképzett villanyszerelőt. Becsült idő: 30 perc.

Mit jelentenek a LED jelző színei?

Fehér LED: ki = kapcsoló kikapcsolva, be = kapcsoló bekapcsolva, villogó = gyors konfigurációs mód. Zöld LED: be = kapcsoló kikapcsolva, ki = kapcsoló bekapcsolva.

Mi az üzemi hőmérséklet-tartomány?

A kapcsoló -10°C és 45°C közötti hőmérsékleten, 90% alatti páratartalom mellett működik.

Kompatibilis a Tesla Smart kapcsoló hangasszisztensekkel?

Igen, hangvezérlést támogat olyan okos asszisztenseken keresztül, mint az Amazon Alexa vagy a Google Assistant, ha a Tesla Smart alkalmazáson keresztül integrálja.

HASZNÁLATI ÚTMUTATÓ Smart Switch TESLA

Zapnite napájanie na ističi.

Použitie aplikácie

(Nullás vezetőt igényel)

GYORS KEZELÉSI

ÚTMUTATÓ

• Hangvezérlés / Alkalmazás segítségével történő vezérlés
• Okos háztartás automatizálása néhány készülék segítségével
• Kapcsoló LED jelzéssel

A termék bemutatása

Az okos kapcsolók alkalmasak olyan elektromos készülékek kapcsolására, mint a lámpák, ventilátorok, függönyök, árnyékolók stb., amelyek hálózatra vannak kötve és hangutasításokkal és alkalmazások segítségével kezelhetők. Különböző szenzorokkal felszereltek, amelyek segítségével a felhasználó könnyen kialakíthatja a háztartás automatizálását.

Specifikáció

Teljesítmény: 200~240V AC 50/60Hz
Ellenállásos terhelés: INC 3•300W, LED 5•300W
Kommunikáció (a kiemelt modell esetében elérhető)	WiFi 2.4G
Energiafelvétel készenléti üzemmódban:	≤0.5W
Üzemi hőmérséklet: -10°C ~ 45°C
Üzemi páratartalom: <90%
Élettartam: 50 000 kapcsolási ciklus
Méretek: 86x86x37.5mm

A termék leírása

Be-/kikapcsolás gomb

Az ellenőrzőfény állapota

A fény színe Az ellenőrzőfény állapota:	A kapcsoló állapota:
Fehér OFF Kapcsoló kikapcsolva
ON Kapcsoló bekapcsolva
Villog Kapcsoló gyors konfigurációs üzemmódban
Zöld ON Kapcsoló kikapcsolva
OFF Kapcsoló bekapcsolva

A csomag tartalma

A szereléshez szükséges szerszámok

Csavarhúzó

Lapos csavarhúzó

Feszültségvizsgáló

A jelen termék beszerelése 100-240 voltos kábelezés kezelését igényli. Következetesen tartsa be a leírt lépéseket. Kétség felmerülése esetén forduljon képesítéssel rendelkező villanyszerelő szakemberhez. Biztosítani kell, hogy minden munkát a vonatkozó helyi és nemzeti előírásoknak megfelelően végezzenek.

1 Kapcsolja ki a biztosítékot

Kapcsolja ki a biztosítékot és a feszültségvizsgálóval tesztelje le a teljesítményt.

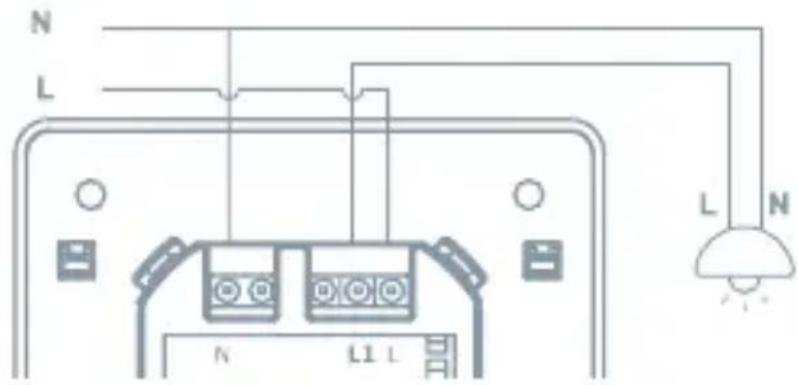

2 Kapcsolási rajz

1 GANG

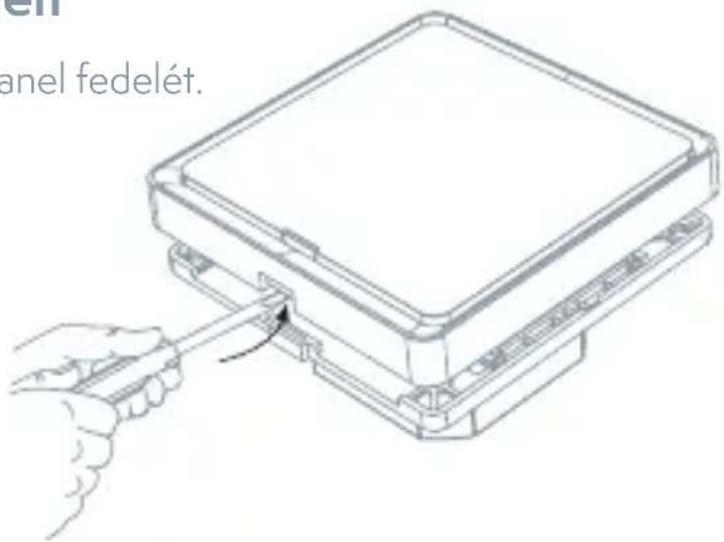

Távolítsa el a panelt

Távolítsa el a kapcsoló panel fedelét.

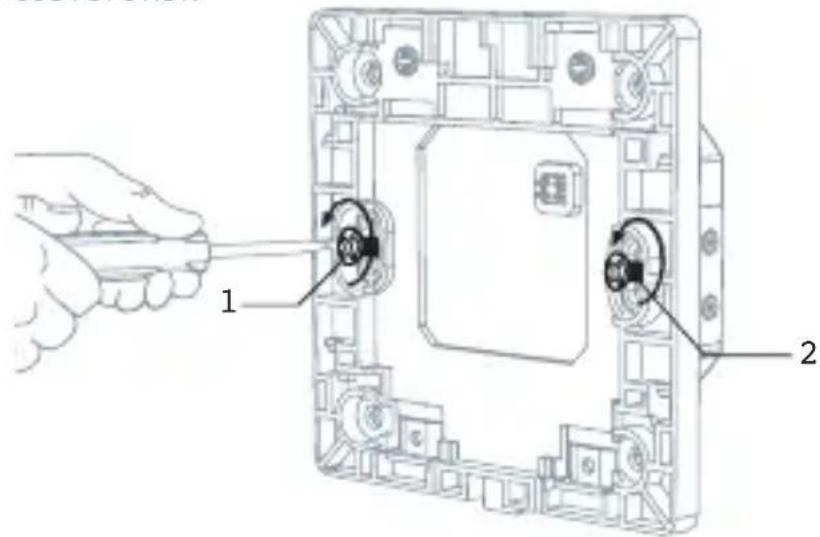

4 Szerelje be a kapcsolót

Használja a mellékelt csavarokat.

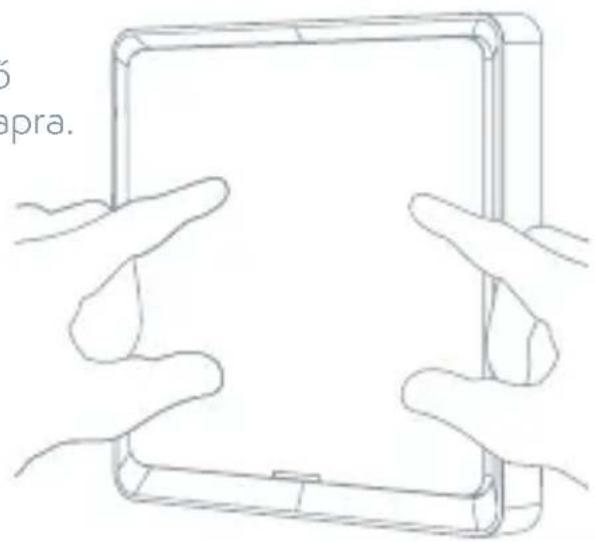

5 Rögzítse a fali lemezt

Csatlakoztassa az adaptert a kapcsolóhoz a csomagban lévő csavarokkal és kattintsa rá a fali lapra.

Kapcsolja be az áramellátást

Kapcsolja be az áramellátást a biztosítékhoz.

Az alkalmazás használata

1 Előkészítés a használatra

• Töltse le okostelefonjára a Tesla Smart alkalmazást a Google Store-ból vagy az Apple Store-ból.
• Bizonyosodjon meg róla, hogy okostelefonja a router 2,4 GHz-es hálózatára van csatlakozva.

2 Készülékek csatlakoztatása

• Nyissa meg a Tesla Smart alkalmazást, és kattintson az „Add device“ („Készülék hozzáadása“) opcióra.
  • Válassza a „Switches“ - Tesla Smart Switch
• Kövesse az utasításokat, amelyek lépésról lépésre vezetik Önt az eszköz hozzáadásáról.

3 Vezérelje a Kapcsoló

- Kezelje a fényerősség szabályozót az alkalmazás segítségével

Hibaelhárítás

1. A Kapcsoló nem lehet bekapcsolni. Az okos Kapcsolókat a nullás vezetővel kell táplálni. Amennyiben a Kapcsoló nincs csatlakoztatva a nullás vezetőhöz, nem működhet.
2. A termék nem csatlakozik az alkalmazáshoz. Győződjön meg róla, hogy mobiltelefonja és a készülék (kapuk) ugyanahhoz a Wi-Fi hálózathoz csatlakoznak, és hogy a készülékek párosítás üzemmódban van. Ellenőrizze a készülék kommunikációs jelminőségét.
3. Milyen távolságról kezelhetem a készüléket? Győződjön meg róla, hogy a termék és a Wi-Fi router vagy a kapu közötti távolság nem haladja meg a 25 métert. Amennyiben a fal anyaga és vastagsága befolyásolják a kommunikációt, javasoljuk, hogy változtassa meg a Wi-Fi router vagy a kapu/kapuk elhelyezését, biztosítva ezzel a termék rendes kommunikációját.
4. A Kapcsoló az elektromos táphálózatról való lekötés után is működik? A táphálózatról való lekötés esetén készülék állapotellenőrző fénye villogni kezd. Ebben az esetben az alkalmazás összes kezelőeleme és egyéb hálózati funkciók nem fognak működni, de a helyi kezelést ez nem befolyásolja.

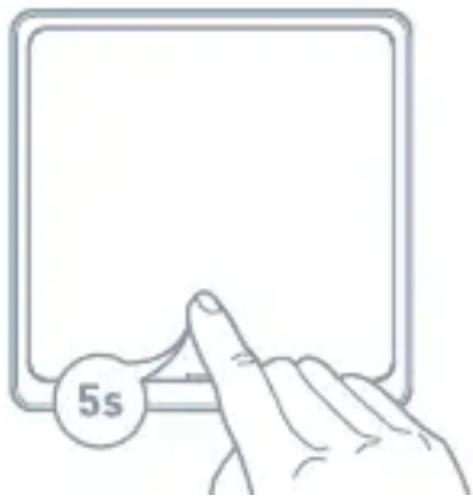

Alaphelyzetbe állítás (Reset)

Amennyiben a kapcsolót alaphelyzetbe szeretné állítani és a gyors konfiguráció üzemmódba lépni, nyomja meg és 5 másodpercig tartsa lenyomva a kapcsoló nyomógombját.

Megjegyzés:

1. A beállítás ideje alatt az okostelefonnak és a készüléknek ugyanazon Wi-Fi hálózathoz kell csatlakoznia.
2. Amennyiben a készüléket távvezérléssel szeretné kezelni, hozzá kell adnia a fiókjához.
3. A megosztás funkcionak köszönhetően a terméket a többi felhasználó is kezelheti.

Az ezzel a jelöléssel ellátott termékeket az elektromos és elektronikus berendezések megsemmisítésére vonatkozó előírásokkal összhangban kell megsemmisíteni (2012/19/EU irányelv). Tilos őket a normál háztartási hulladék közé dobni. Minden elektromos és elektronikus berendezést a helyi és európai előírásoknak megfelelően semmisítsen meg, a helyi és európai előírásoknak megfelelő jogosultsággal és tanúsítvánnyal rendelkező gyűjtőhelyen. A megfelelő módon történő megsemmisítés és az újrahasznosítás segít minimalizálni a környezetre és az emberi egészségre gyakorolt hatásokat. A megsemmisítésre vonatkozó további információkért forduljon az eladóhoz, a hivatalos szervizhez vagy a helyi hivatalokhoz.

EU-MEGFELELŐSÉGI NYILATKOZAT

Tesla Global Limited igazolja, hogy a ESW-1WAA-EU, ESW-2WAA-EU típusú rádióberendezés megfelel a 2014/53/EU irányelvnek. Az EU-megfelelőségi nyilatkozat teljes szövege elérhető a következő internetes címen: tsl.sh/doc

Kapcsolódás: Wi-Fi 2,4 GHz IEEE 802.11b/g/n

Az(ok) a frekvenciasáv(ok): 2.412 - 2.4835 MHz

Frekvenciasávban maximális jelerősség (EIRP): < 20 dBm

Termelő

Tesla Global Limited
