Typ produktu	Chytrý spínač (jednoduchá/dvojitá varianta)
Model	TSL-SWI-WIFI1 (jednoduchý), TSL-SWI-WIFI2 (dvojitý)
Rozměry	86 x 86 x 37.5 mm
Hmotnost	Přibližně 150 g (odhad)
Napájení	200-240V AC, 50/60Hz
Komunikace	Wi-Fi 2,4 GHz IEEE 802.11b/g/n
Příkon v pohotovostním režimu	≤0,5 W
Maximální zatížení (odporové)	INC 3-300 W, LED 5-300 W
Pracovní teplota	-10 °C až 45 °C
Pracovní vlhkost	<90 % RH
Životnost	50 000x
Způsoby ovládání	Hlasem (přes chytrého asistenta), Aplikace (Tesla Smart), Tlačítko
LED indikátor	Bílé a zelené kontrolky pro zapnutí/vypnutí a konfiguraci
Instalace	Vyžaduje nulový vodič; přibližně 30 minut
Integrace do chytré domácnosti	Kompatibilní s ekosystémem Tesla Smart, automatizace více zařízení
Funkce resetování	Stiskněte a podržte tlačítko po dobu 5 sekund, dokud LED nezačne blikat
Bezpečnost	Certifikace CE a RoHS; likvidace podle směrnice WEEE
Součástí balení	Spínač, šrouby, rámeček
Potřebné nářadí	Šroubovák, plochý šroubovák, zkoušečka napětí, kleště
Záruka	Standardní 2letá záruka (předpokládaná)

Často kladené otázky - Smart Switch TESLA

Vyžaduje Tesla Smart Switch pro instalaci nulový vodič?

Ano, chytré spínače potřebují napájení z nulového vodiče. Pokud v místě instalace není nulový vodič, chytrý spínač nemůže fungovat.

Může spínač stále fungovat, pokud je síť Wi-Fi odpojena?

Ano, místní ruční ovládání bude stále fungovat. Všechny funkce závislé na síti (ovládání přes aplikaci, chytré propojení atd.) však budou deaktivovány a indikátor bude blikat.

Jak resetuji Tesla Smart Switch?

Stiskněte a podržte tlačítko spínače po dobu 5 sekund, dokud LED nezačne blikat. Tím se spínač resetuje a přepne do režimu rychlé konfigurace.

Jaké je maximální zatížení, které spínač zvládne?

Spínač podporuje odporové zátěže do 300 W pro žárovky (INC) a do 300 W pro LED žárovky. Ujistěte se, že tyto hodnoty nepřekračujete.

Která aplikace se používá k ovládání Tesla Smart Switch?

Aplikace Tesla Smart, dostupná pro iOS a Android. Vyhledejte 'Tesla Smart' v App Store nebo Google Play.

Mohu ovládat více Tesla Smart Switchů společně?

Ano, prostřednictvím aplikace Tesla Smart můžete seskupit více zařízení a vytvářet automatizace pro scénáře chytré domácnosti.

Jak náročná je instalace?

Instalace je jednoduchá, ale vyžaduje manipulaci s vedením 200-240 V. Pokud si nejste jistí, najměte kvalifikovaného elektrikáře. Odhadovaný čas: 30 minut.

Co znamenají barvy LED indikátoru?

Bílá LED: vypnuto = spínač vypnut, svítí = spínač zapnut, bliká = režim rychlé konfigurace. Zelená LED: svítí = spínač vypnut, zhasnuto = spínač zapnut.

Jaký je rozsah provozních teplot?

Spínač může pracovat při teplotách od -10 °C do 45 °C, při vlhkosti pod 90 %.

Je Tesla Smart Switch kompatibilní s hlasovými asistenty?

Ano, podporuje hlasové ovládání prostřednictvím chytrých asistentů, jako je Amazon Alexa nebo Google Assistant, pokud je integrován přes aplikaci Tesla Smart.

NÁVOD K OBSLUZE Smart Switch TESLA

(Vyžaduje nulový vodič)

PRŮVODCE RYCHLÝM STARTEM

• Hlasové ovládání / Ovládání pomocí aplikace
• Automatizace chytré domácnosti několika zařízeními
• Vypínač s LED indikací

Představení produktu

Chytré vypínače jsou vhodné pro elektrická zařízení, jako jsou svítidla, ventilátory, závěsy atd., které jsou připojeny k síti, lze je ovládat pomocí hlasových příkazů a aplikace. Disponují různými senzory, pomocí kterých uživatel snadno dosáhne automatizace domácnosti.

Specification

Příkon: 200~240V AC 50/60Hz
Odporové zatížení: INC 3•300W, LED 5•300W
Komunikace (dostupná pro vybraný model)	WiFi 2.4G
Příkon v pohotovostním režimu:	≤0.5W
Provozní teplota: -10°C ~ 45°C
Provozní vlhkost: <90%
Životnost: 50 000 spínacích cyklů
Rozměry: 86x86x37.5mm

Popis produktu

Tlačítko zapnutí/vypnutí

Barva světla: Stav	světla Stav vypínače
Bílá OFF Vypnutý vypínač
		ON Zapnutý vypínač
		Bliká Vypínač je v režimu rychlé konfigurace
Zelená ON Zapnutý vypínač
		OFF Vypnutý vypínač

Obsah balení

Cca 30 minut vašeho času k instalaci a nastavení vypínače

Instalace

VAROVÁNÍ: RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM

Instalace tohoto produktu vyžaduje manipulaci s kabeláží o napětí 100-240 voltů. Důsledně dodržujte popsané kroky. V případě pochybností se obratře na kvalifikovaného elektrikáře. Zajistěte, aby byly všechny práce prováděny v souladu s příslušnými místními a národními předpisy.

1 Vypněte jistič

Vypněte jistič a pomocí zkoušečky napětí otestujte výkon.

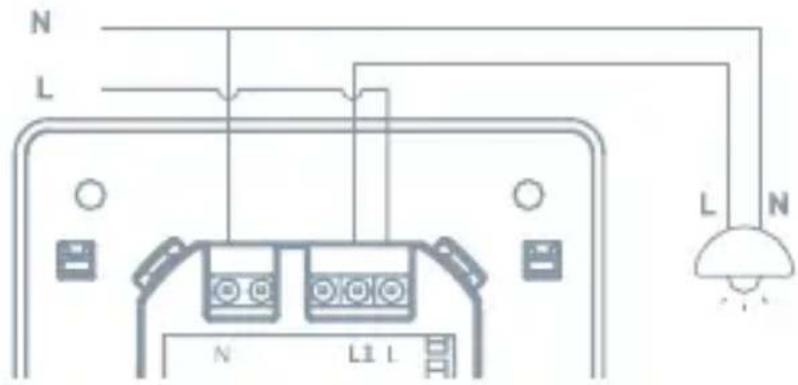

2 Schéma zapojení

1 GANG

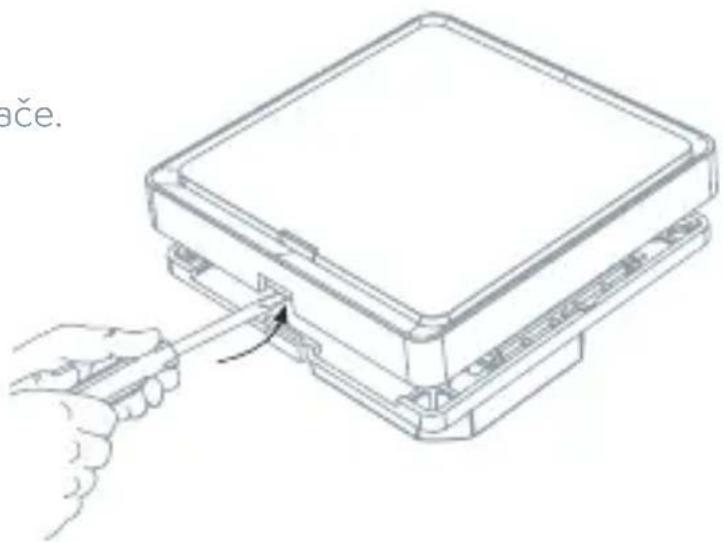

Sejměte kryt panelu vypínače.

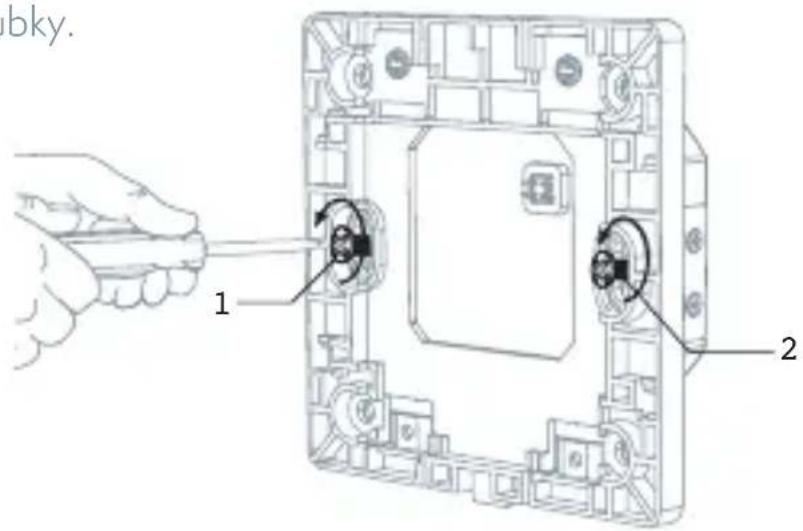

4 Nainstalujte vypínač

Použijte dodané šroubky.

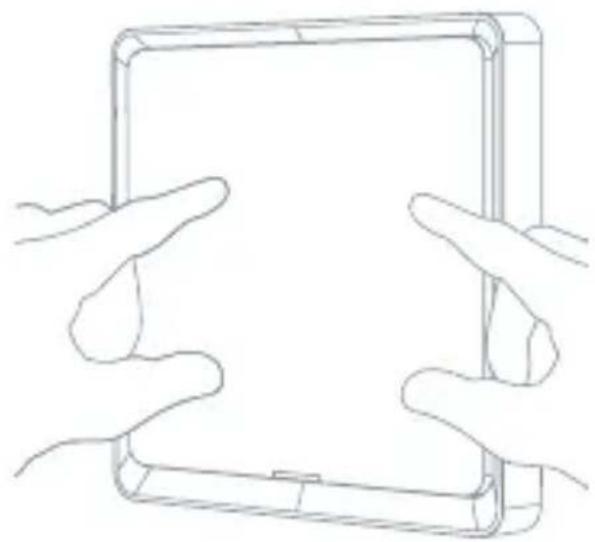

5 Připevněte nástěnnou desku

Připojte adaptér k vypínači pomocí dodaných šroubků a zacvakněte jej na nástěnnou desku.

Zapněte napájení na jističi.

Použití aplikace

1 Příprava k použití

- Aplikace Tesla Smart je k dispozici pro systémy iOS a Android OS. V Apple App Store nebo Google Play store vyhledejte „Tesla Smart“, nebo naskenujte QR kód a stáhněte aplikaci a zaregistrujte se, nebo se prihlaste ke svému účtu.

- Následně připojte smartphone k 2,4GHz Wi-Fi síti.

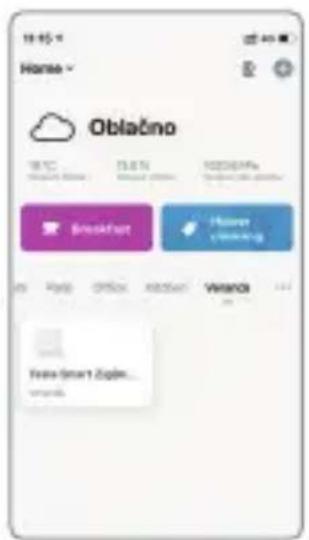

2 Připojení zařízení

• Otevřete aplikaci Tesla Smart a klikněte na "+" („Přidat zařízení“).
  • Zvolte Switches - Tesla Smart Switch
• Postupujte podle pokynů, které vás krok za krokem provedou přidáním zařízení.

3 Ovládejte vypínač

- Ovládejte vypínač pomocí aplikace

Řešení problémů

1. Vypínač nelze zapnout. Chytré vypínače musí být napájeny nulovým vodičem. Pokud vypínač není připojen k nulovému vodiči, nemůže fungovat.
2. Produkt nelze připojit k aplikaci. Ujistěte se, že mobilní telefon a zařízení (brány) jsou připojeny ke stejné Wi-Fi síti a zařízení jsou v režimu párování. Zkontrolujte kvalitu signálu komunikace zařízení.
3. Z jaké vzdálenost lze produkt ovládat? Ujistěte se, že vzdálenost mezi produktem a Wi-Fi routerem, nebo bránou nepřesahuje 25 metrů. Pokud materiál a tlouštka stěny ovlivňují komunikaci, doporučujeme změnit umístění Wi-Fi routeru, nebo brány, či zvýšit počet Wi-Fi routerů, nebo bran, a zajistit tak normální komunikaci produktu.
4. Bude vypínač fungovat i po odpojení od sítě? V případě odpojení od sítě začne blikat kontrolka stavu. V tomto případě nebudou fungovat veškeré ovládací prvky aplikace, chytré propojení a další síťové funkce, ale místní ovládání nebude ovlivněno.

Resetování

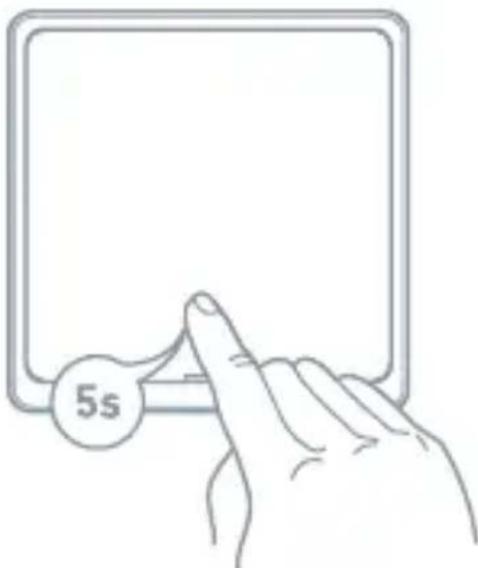

Chcete-li vypínač resetovat a přejít do režimu rychlé konfigurace, stiskněte a po dobu

5 sekund podržte tlačítko vypínače.

Poznámka:

1. Během nastavení musí být smartphone a zařízení připojený ke stejné Wi-Fi síti.
2. Chcete-li zařízení ovládat na dálku, musí být přidáno k účtu.
3. Díky funkci sdílení mohou produkt ovládat i ostatní uživatelé.

Všechny produkty s tímto označením je nutno likvidovat v souladu s předpisy pro likvidaci elektrických a elektronických zařízení (směrnice 2012/19/EU). Jejich likvidace společně s běžným komunálním odpadem je nepřípustná. Všechny elektrické a elektronické spotřebiče likvidujte v souladu se všemi místními i evropskými předpisy na určených sběrných místech s odpovídajícím oprávněním a certifikací dle místních i legislativních předpisů. Správná likvidace a recyklace napomáhá minimalizovat dopady na životní prostředí a lidské zdraví. Další informace k likvidaci získáte u prodejce, v autorizovaném servisu nebo u místních úřadů.

EU PROHLÁŠENÍ O SHODĚ

Tímto společnost Tesla Global Limited prohlašuje, že typ rádiového zařízení ESW-1WAA-EU, ESW-2WAA-EU je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: tsl.sh/doc

Konektivita: Wi-Fi 2,4 GHz IEEE 802.11b/g/n

Kmitočtové pásmo: 2.400 - 2.4835 GHz

Max. radiofrekvenční výkon (EIRP): < 20 dBm

Výrobce

Tesla Global Limited

(Vyžaduje nulový vodič)

SPRIEVODCA RÝCHLYM ŠTARTOM

Farba svetla Stav svetla Stav vypínača
Biela OFF Vypnutý vypínač
	ON Zapnutý vypínač
	Bliká Vypínač je v režime rýchlej konfigurácie
Zelená ON Zapnutý vypínač
	OFF Vypnutý vypínač

Obsah balenia

Vypnite istič a pomocou skúšačky napätia otestujte výkon.

2 Schéma zapojenia

1 GANG

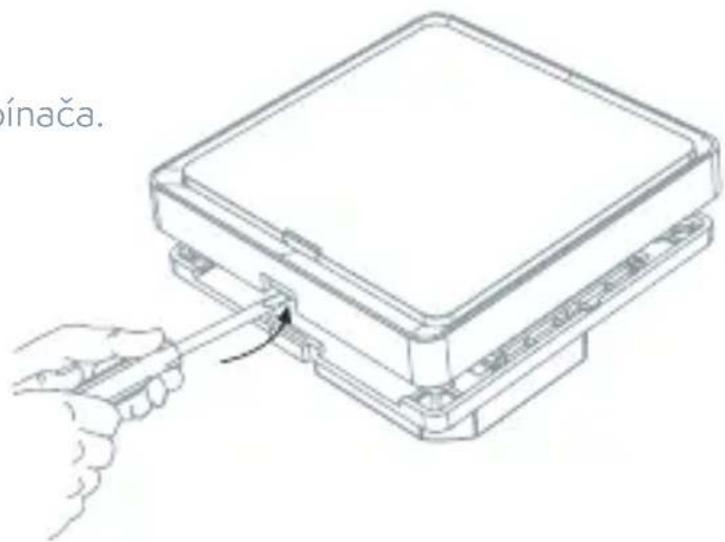

Odstráňte kryt panelu vypínača.

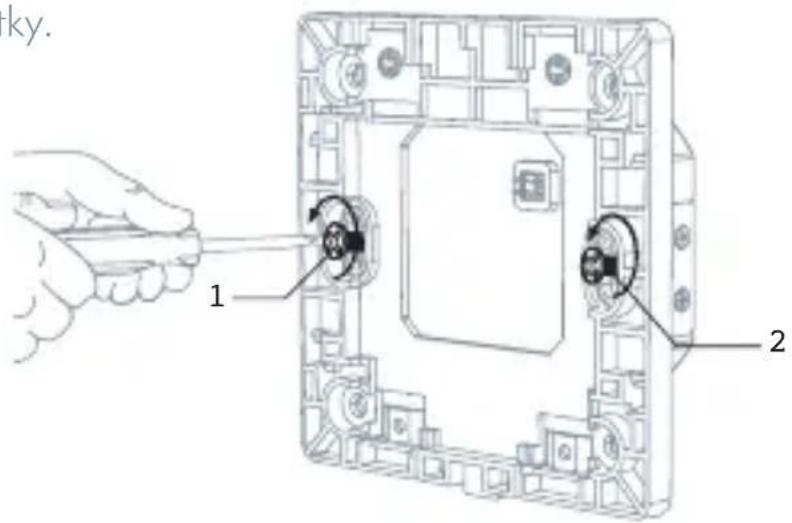

4 Nainštalujte vypínač

Použite dodané skrutky.

3 Ovládajte prepínač

Max. radiofrekvenční výkon (EIRP): < 20 dBm

Výrobca

Tesla Global Limited
