HASZNÁLATI ÚTMUTATÓ Smart Switch Dual Battery TESLA

• Távvezérlés
• Hangvezérlés
• Offline üzemmódban való kezelés támogatása
• Mechanikus nyomógomb LED háttérvilágítással

A termék bemutatása

- az okos jelenetkapcsoló ZigBee technológián alapszik, amely stabil hálózatot, gyors reagálást, magas fokú bebiztosítást, nagyfokú bővíthetőséget és alacsony energiafogyasztást biztosít.

- A ZigBee okos jelenetkapcsoló más okos eszközökkel is használható, amivel a háztartás különböző automatizációit érhetjük el és jeleneteket állíthatunk be.

Specifikáció

Elemek: CR2430 3V DC

Kommunikáció: Zigbee 3.0

Méretek: 86x86x13mm

Működési tartomány: 25 m (szabad tér)

Üzemi hömérséklet: -10°C \~ 45°C

Üzemi páratartalom: <90%RH

Az elemek élettartama: 50k kapcsolási ciklus

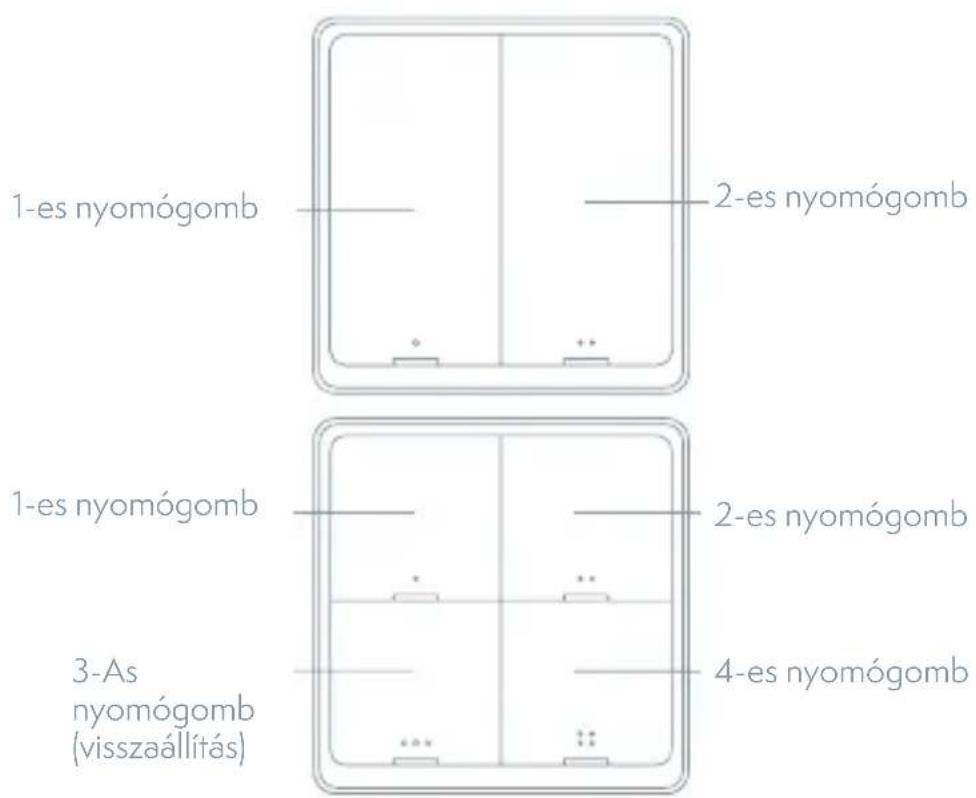

Összeköttetés és üzemelés

1-es nyomógomb
2-es nyomógomb
1-es nyomógomb
2-es nyomógomb
3-As nyomógomb (visszaállítás)
4-es nyomógomb

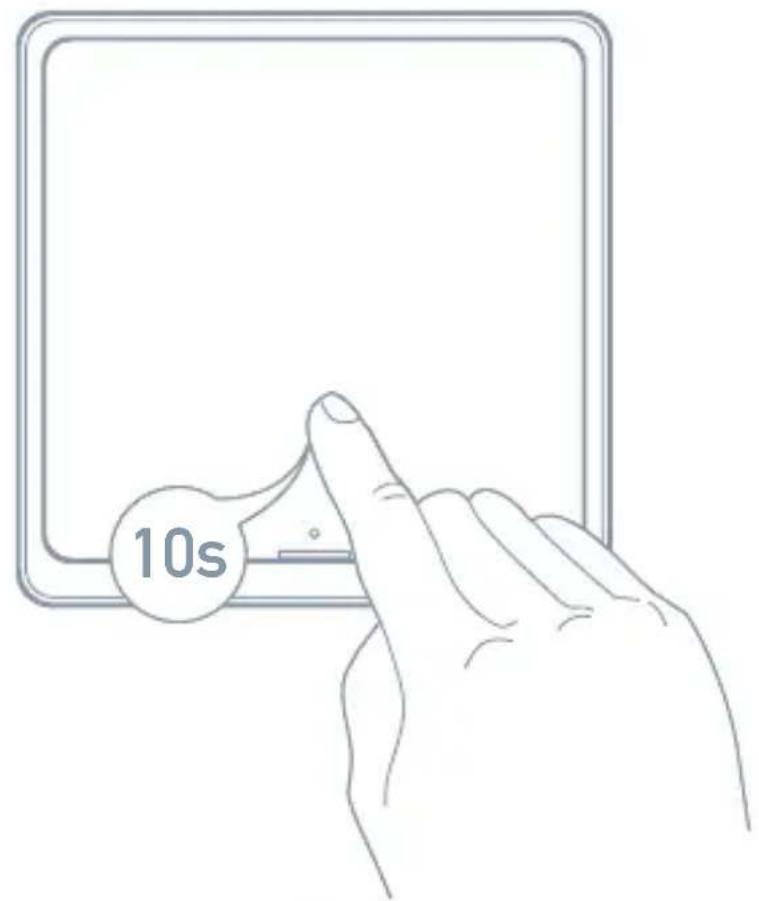

Gyors konfiguráció üzemmód

Nyomja meg és 10 másodpercig tartsa lenyomva a kapcsoló nyomógombot, amíg a LED ellenőrzőfény villogni kezd, a kapcsoló ekkor gyors konfiguráció üzemmódba vált.

10s

Tegye be/cserélje ki az elemeket

A termék használata előtt kövesse az utasításokat és helyezze be vagy cserélje ki az elemeket.

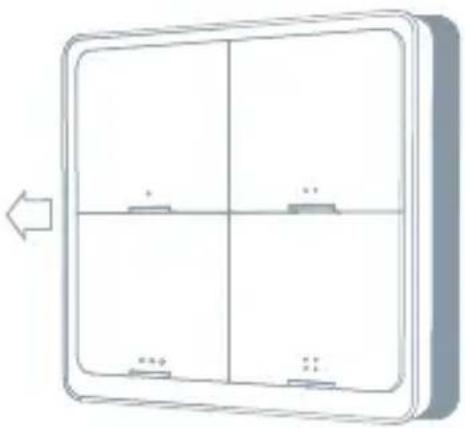

1. Tolja balra az elülső panelt, a készülék így kinyílik.

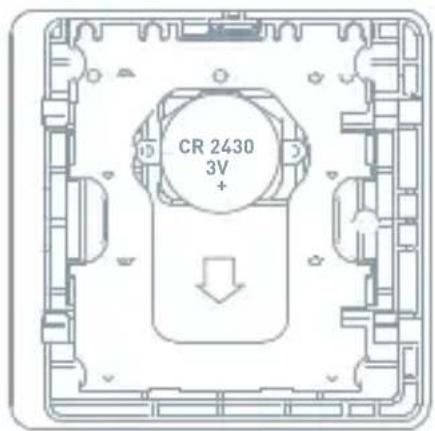

CR 2430 3V +

1. Vegye ki a régi elemet a slot-ból, majd ezt követően helyezzen bele egy új, CR2430 jelölésű elemet.

A jelenetkapcsoló az elemcsere után automatikusan csatlakozik a ZigBee/hálózathoz és normál üzemmódra tér át (nincs szükség semmilyen beállításra az alkalmazásban).

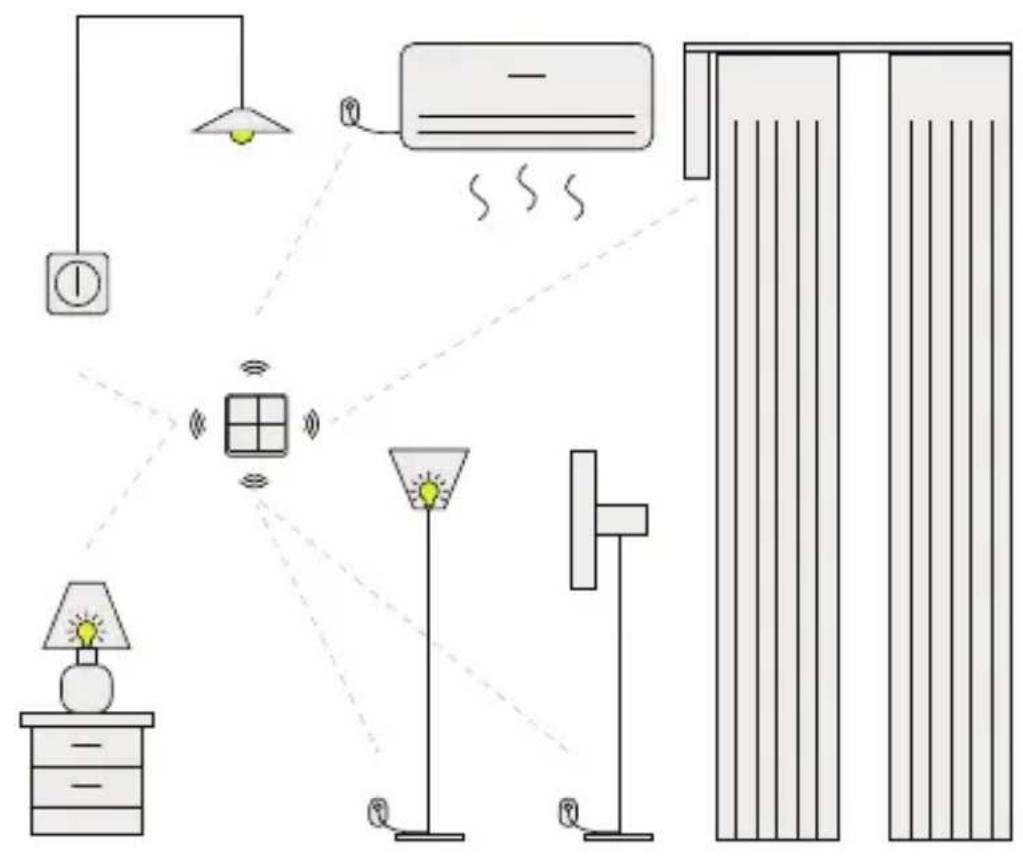

Jelenet kapcsolás okos otthonnal

Beállítás bármelyik helyiségben

Az alkalmazás használata

1 Előkészítés a használatra

• Töltse le okostelefonjára a Tesla Smart alkalmazást a Google Store-ból vagy az Apple Store-ból.
• Bizonyosodjon meg róla, hogy okostelefonja a router 2,4 GHz-es hálózatára van csatlakozva.

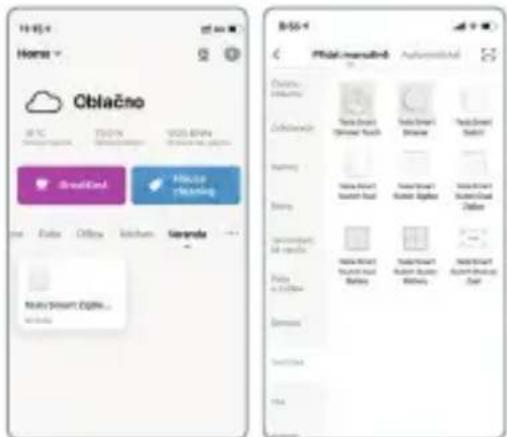

2 Adjon hozzá készüléket (Zigbee)

• Nyomjon meg és tartson lenyomva bármely nyomógombot a kapcsolón, a készülék ezzel a gyors konfiguráció üzemmódba lép.
• Amennyiben a párosítás üzemmódba szeretne lépni, nyissa meg az alkalmazást és nyomjon meg és tartson lenyomva bármely nyomógombot. Nyissa meg az alkalmazást az „Tesla Smart ZigBee Hub“ („Okos kapu“) oldalon, kattintson az „Add subdevice“ („Al-készülék hozzáadása“) gombra, ekkor a „LED already blink“ („a LED ellenőrző fény villog“).
• Keresse meg a készüléket a környéken és válassza ki a „Tesla Smart Switch Quatro Battery”.
• A készülék sikeres hozzáadása után kattintson a „DONE“ („KÉSZ“) GOMBRA.

- A hálózathoz történő sikeres csatlakozás után megjelenik az okoskapu oldala, itt válassza a „Tesla Smart Switch Quatro Battery” pontot és lépjen át a kezelési oldalra. Ezt követően válassza az „Add program” („Program hozzáadás“) pontot és lépjen be a beállítás üzemmódba.

- Válassza az „Add condition“ pontot és válassza ki a kezelés módját, mint pl. „Egy kattintás“. Ezt követően válassza a Feladat hozzáadás pontot és válassza a konkrét műveletet.

•Válassza ki a készüléket és hajtsa végre a műveletet.

Home Oblačno B-56 B-56 B-56 B-56 B-56 B-56 B-56 B-56 B-56 B-56 B-56 B-56 B-56 B-56 B-56 B-56 B-56 B-56 B-56 B-56 B-50 B-50 B-50 B-50 B-50 B-50 B-50 B-50 B-50 B-50 B-50 B-50 B-50 B-50 B-50 B-50 B-50 B-50 B-50 B-50 B-51 B-51 B-51 B-51 B-51 B-51 B-51 B-51 B-51 B-51 B-51 B-51 B-51 B-51 B-51 B-51 B-51 B-51 B-51 B-51 B-52 B-52 B-52 B-52 B-52 B-52 B-52 B-52 B-52 B-52 B-52 B-52 B-52 B-52 B-52 B-52 B-52 B-52 B-52 B-52 B-53 B-53 B-53 B-53 B-53 B-53 B-53 B-53 B-53 B-53 B-53 B-53 B-53 B-53 B-53 B-53 B-53 B-53 B-53 B-53 B-54 B-54 B-54 B-54 B-54 B-54 B-54 B-54 B-54 B-54 B-54 B-54 B-54 B-54 B-54 B-54 B-54 B-54 B-54 B-54 B-56

3 Vezérelje a Kapcsoló

- Kezelje a fényerősség szabályozót az alkalmazás segítségével.

Alaphelyzetbe állítás (Reset)

Amennyiben a kapcsolót alaphelyzetbe szeretné állítani és a gyors konfiguráció üzemmódba lépni, nyomja meg és 10 másodpercig tartsa lenyomva a Reset nyomógombot.

10s

MEGSEMMISÍTÉSI ÉS ÚJRAHASZNOSÍTÁSI INFORMÁCIÓK

Az ezzel a jelöléssel ellátott termékeket az elektromos és elektronikus berendezések megsemmisítésére vonatkozó előírásokkal összhangban kell megsemmisíteni (2012/19/EU irányely). Tilos őket a normál háztartási hulladék közé dobni. Minden elektromos és elektronikus berendezést a helyi és európai előírásoknak megfelelően semmisítsen meg, a helyi és európai előírásoknak megfelelő jogosultsággal és tanúsítvánnyal rendelkező gyűjtőhelyen. A megfelelő módon történő megsemmisítés és az újrahasznosítás segít minimalizálni a környezetre és az emberi egészségre gyakorolt hatásokat. A megsemmisítésre vonatkozó további információkért forduljon az eladóhoz, a hivatalos szervizhez vagy a helyi hivatalokhoz.

EU-MEGFELELŐSÉGI NYILATKOZAT

Witty, s.r.o igazolja, hogy a ESW-0ZBA-EU típusú rádióberendezés megfelel a 2014/53/EU irányelvnek. Az EU-megfelelőségi nyilatkozat teljes szövege elérhető a következő internetes címen: teslasmart.com/declaration

Kapcsolódás: ZigBee IEEE 802.15.4

Az(ok) a frekvenciasáv(ok): 2.400 - 2.480 GHz

Frekvenciasávban maximális jelerősség (EIRP): < 20 dBm

Termelő

Tesla Global Limited
