Produkttyp	Smart Switch (Dual)
Modellnummern	TSL-SWI-WIFI1 / TSL-SWI-WIFI2
Abmessungen	86 x 86 x 37.5 mm
Eingangsleistung	200–240 V AC, 50/60 Hz
Ohmsche Last	Glühlampe: 3–300 W; LED: 5–300 W
Kommunikationsprotokoll	Wi-Fi 2.4 GHz (IEEE 802.11b/g/n)
Standby-Leistung	≤ 0.5 W
Betriebstemperatur	-10 °C bis 45 °C
Betriebsfeuchtigkeit	< 90%
Lebensdauer	50.000 Schaltvorgänge
Kabelanforderung	Neutralleiter erforderlich
LED-Farben/Status	Weiß (ein) / Grün (aus) oder Blinken für Pairing
Steuerungsmethoden	Manueller Knopf, App (Tesla Smart), Sprachassistent
App-Kompatibilität	iOS und Android (Tesla Smart App)
Reichweite der Fernsteuerung	Bis zu 25 m vom Router (abhängig von Wänden)
Mehrbenutzer-Freigabe	Ja, über App-Freigabe
Enthaltenes Zubehör	Schaltereinheit, Schrauben
Erforderliches Werkzeug für die Installation	Schraubendreher (Schlitz und Kreuzschlitz), Spannungsprüfer, Zange
Installationszeit	Ca. 30 Minuten
Reset-Verfahren	Taste 5 Sekunden lang gedrückt halten, bis die LED blinkt
Sicherheitskonformität	CE, RoHS; EU-Konformitätserklärung verfügbar
Hersteller	Tesla Global Limited, Hong Kong

Häufig gestellte Fragen - Smart Switch Dual TESLA

Benötigt der Tesla Smart Switch Dual einen Neutralleiter?

Ja, der Schalter benötigt einen Neutralleiter für die Stromversorgung. Wenn Ihre Unterputzdose keinen Neutralleiter hat, funktioniert der Schalter nicht. Konsultieren Sie einen qualifizierten Elektriker, wenn Sie unsicher sind.

Warum verbindet sich mein Schalter nicht mit der Tesla Smart App?

Stellen Sie sicher, dass Ihr Smartphone mit einem 2,4 GHz Wi-Fi-Netzwerk verbunden ist. Der Schalter unterstützt nur 2,4 GHz. Stellen Sie außerdem sicher, dass sich der Schalter im Pairing-Modus befindet (LED blinkt) und dass Ihr Telefon während des Einrichtens in der Nähe des Schalters ist.

Kann ich den Schalter steuern, wenn Wi-Fi ausfällt?

Ja, der physische Knopf funktioniert auch bei offline Netzwerk lokal. App-Steuerung, Sprachsteuerung und intelligente Automatisierungen sind jedoch nicht verfügbar, bis die Verbindung wiederhergestellt ist.

Was ist die maximale Last, die der Schalter verarbeiten kann?

Für Glühlampen bis zu 300 W; für LED-Lampen bis zu 300 W. Die ohmsche Gesamtlast darf diese Grenzen nicht überschreiten.

Wie setze ich den Tesla Smart Switch Dual zurück?

Halten Sie die Taste des Schalters 5 Sekunden lang gedrückt, bis die LED zu blinken beginnt. Dadurch wird der Schalter in den Konfigurationsmodus versetzt und er erscheint als neues Gerät in der App.

Kann ich die Steuerung des Schalters mit Familienmitgliedern teilen?

Ja, nachdem das Gerät zu Ihrem Konto hinzugefügt wurde, können Sie es über die Freigabefunktion in der App mit anderen Tesla Smart App-Benutzern teilen. Sie haben dann Fernzugriff.

Was soll ich tun, wenn der Schalter keinen Strom hat?

Überprüfen Sie zunächst, ob der Schutzschalter eingeschaltet ist. Vergewissern Sie sich dann, dass der Neutralleiter richtig angeschlossen ist. Wenn Strom vorhanden ist, der Schalter aber immer noch nicht funktioniert, wenden Sie sich an den Support.

Funktioniert der Schalter mit 5 GHz Wi-Fi?

Nein, der Schalter funktioniert nur mit 2,4 GHz Wi-Fi. Ihr Router muss ein 2,4 GHz-Netzwerk ausstrahlen und Ihr Telefon muss während der Einrichtung und des normalen Gebrauchs mit demselben Netzwerk verbunden sein.

Wie weit kann ich den Schalter von meinem Router aus steuern?

Die effektive Reichweite beträgt bis zu 25 Metern im Freiraum. Wände und Baumaterialien können die Reichweite verringern. Wenn Sie Verbindungsprobleme haben, bringen Sie den Router näher heran oder fügen Sie einen Wi-Fi-Extender hinzu.

Welche Lastarten kann der Schalter steuern?

Der Schalter ist für Beleuchtung, Ventilatoren, Vorhänge und andere elektrische Geräte innerhalb der Nennlastgrenzen ausgelegt. Es verwendet ein Relais und eignet sich daher für ohmsche und induktive Lasten, wie im Handbuch angegeben.

BEDIENUNGSANLEITUNG Smart Switch Dual TESLA

(Nullleiter erforderlich)

BEGLEITER DURCH DEN SCHNELLSTART

• Stimmenbetätigung / Betätigung mittels einer App
• Automatisierung des intelligenten Haushalts durch einige Geräte
• Schalter mit der LED-Anzeige

Vorstellung des Produkts

Smarte Schalter sind für Elektrogeräte geeignet, wie Leuchten, Lüfter, Vorhänge usw. sind, die an das Netz angeschlossen sind, die man mittels der Stimmenbefehle und der App betätigen kann. Sie verfügen über verschiedene Sensoren, mithilfe deren der Benutzer die Automatisierung des Haushalts einfach erreicht.

Spezifikation

Aufgenommene Leistung: 200~240V AC 50/60Hz
Widerstandsbelastung: INC 3•300W, LED 5•300W
Kommunikation (erreichbar für das ausgewählte Modell) :	WiFi 2.4G
Aufgenommene Leistung im Bereitschaftsmodus:	≤0.5W
Betriebstemperatur: -10°C ~ 45°C
Betriebsfeuchtigkeit: <90%
Lebensdauer: 50 000 Schaltzyklen
Abmessungen: 86x86x37.5mm

Produktbeschreibung

Einschalten/Ausschalten-Taste

Zustand der Kontrollleuchte

Lichtfarbe Schalterzustand Lichtzustand

Weif3 OFF Ausgeschalteter Schalter

Grün ON Ausgeschalteter Schalter

Packungsinhalt

Notwendige Werkzeuge

Schraubenzieher

Flacher Schraubenzieher

Spannungsprüfer

Ca. 30 Minuten Ihrer Zeit zur Installation
und zur Einstellung des Schalters.

Installation

Die Installation dieses Produktes erfordert die Manipulierung mit der Kabelleitung mit der Spannung von 100-240 Volt. Halten Sie die beschriebenen Schritte konsequent ein. Im Zweifelsfall wenden Sie sich an einen qualifizierten Elektroinstallateur. Sichern Sie, dass alle Arbeiten im Einklang mit den entsprechenden örtlichen und nationalen Vorschriften durchgeführt werden.

1 Schalten Sie den Schutzschalter aus

Schalten Sie den Schutzschalter aus und testen Sie die Leistung mittels des Spannungsprüfers.

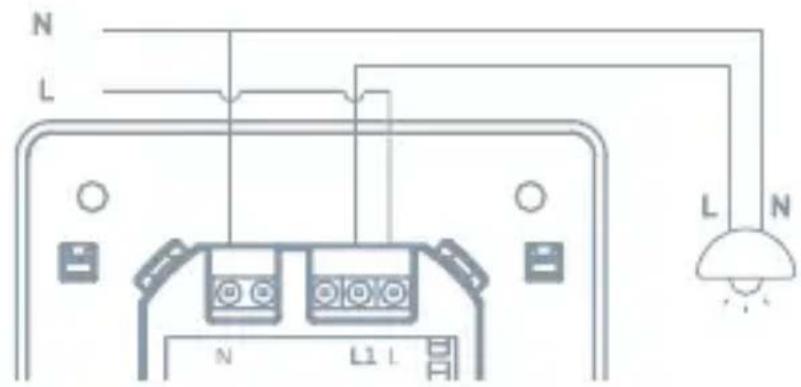

2 Schaltschema

1 GANG

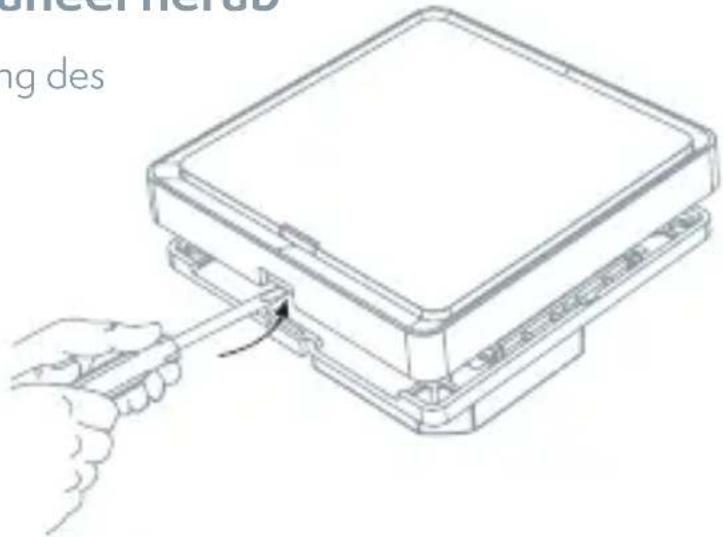

Nehmen Sie das Paneel herab

Nehmen Sie die Abdeckung des Schalterpaneels herab.

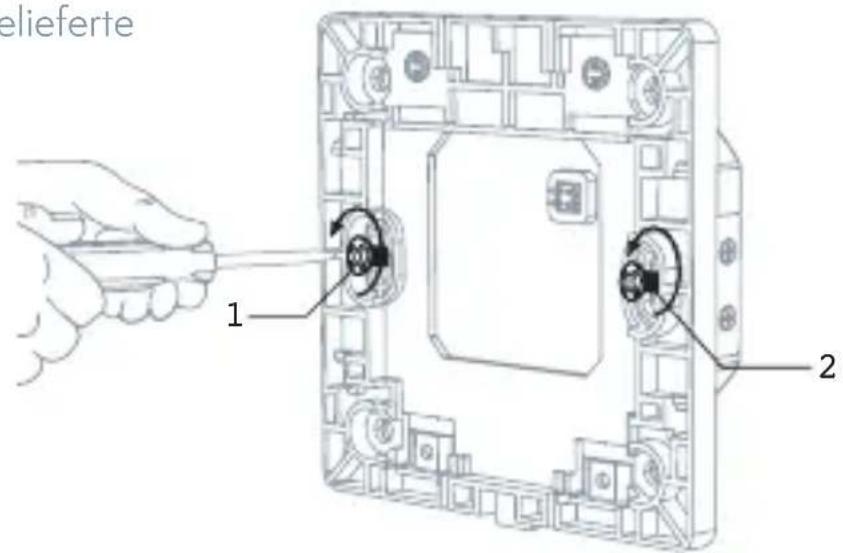

4 Installieren Sie den Schalter

Verwenden Sie mitgelieferte Schrauben.

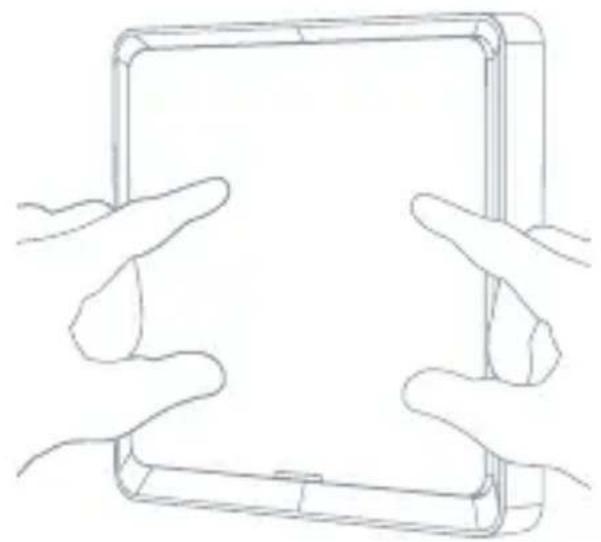

5 Befestigen Sie die Wandplatte

Schließen Sie den Adapter an den Schalter mit Hilfe der mitgelieferten Schrauben an und schnappen Sie es an die Wandplatte auf.

6 Schalten Sie die Einspeisung

Schalten Sie die Einspeisung auf dem Schutzschalter ein.

Benutzung der App

1 Vorbereitung zum Gebrauch

• Laden Sie die App Tesla Smart von Google Store oder Apple Store in Ihr Smartphone herunter.
• Vergewissern Sie sich, dass Ihr Smartphone an das 2,4GHz-Netz des Routers angeschlossen ist.

2 Anschluss der Einrichtung

• Öffnen Sie die App Tesla Smart Smaund Klicken Sie auf „Add device“ („Einrichtung hinzufügen“).
• Wählen Sie „Switches“ - Tesla Smart Switch
• Folgen Sie den Anweisungen, die Sie Schritt für Schritt ausführen, indem Sie das Gerät einsetzen

3 Betätigen Sie den Schalter

- Betätigen Sie den Schalter mit Hilfe der App

Problemlösung

1. Es ist nicht möglich, den Schalter einzuschalten. Smart Schalter müssen vom Nullleiter eingespeist werden. Wenn der Schalter an den Nullleiter nicht angeschlossen ist, kann er nicht funktionieren.
2. Das Produkt kann an die App nicht angeschlossen werden. Vergewissern Sie sich, dass Ihr Mobiltelefon und das Gerät (Tore) an demselben Wi-Fi-Netz angeschlossen sind und dass sich die Geräte im Paaring-Modus befinden. Überprüfen Sie die Qualität des Kommunikationssignals des Geräts.
3. Von welchem Abstand kann das Produkt betätigt werden? Vergewissern Sie sich, dass die Entfernung zwischen dem Produkt und dem Wi-Fi-Router oder dem Tor nicht 25 Meter überschreitet. Wenn das Material und die Stärke der Wand die Kommunikation beeinflussen, empfehlen wir, die Anbringung des Wi-Fi-Routers oder des Tors zu ändern oder die Anzahl der Wi-Fi-Router oder der Tore zu erhöhen und so eine normale Kommunikation des Produkts zu sichern.
4. Wird der Schalter auch nach der Abtrennung vom Netz funktionieren? Im Falle der Abtrennung vom Netz beginnt die Zustandskontrollleuchte zu blinken. In diesem Fall werden die sämtlichen Betätigungselemente der App, die intelligente Durchschaltung und andere Netzfunktionen nicht funktionieren, aber die lokale Betätigung wird nicht beeinflusst.

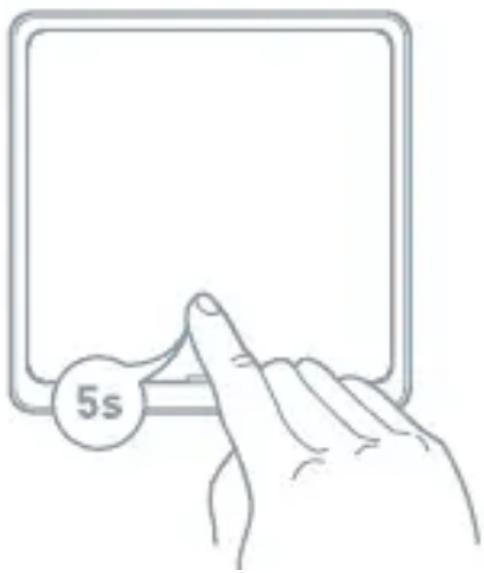

Reset

Wenn Sie den Schalter zurücksetzen und in den Betrieb der schnellen Konfiguration wechseln wollen, drücken Sie und halten Sie die Taste des Schalters für 5 Sekunden.

INFORMATIONEN ÜBER DIE ENTSORGUNG UND WIEDERVERWERTUNG

Dieses Produkt ist mit einem Symbol für die getrennte Sammlung gekennzeichnet. Das Produkt muss im Einklang mit den Vorschriften für die Entsorgung von elektrischen und elektronischen Geräten (Richtlinie 2012/19/EU über elektrische und elektronische Geräteabfälle) entsorgt werden. Eine Entsorgung über den normalen Hausmüll ist unzulässig. Alle elektrischen und elektronischen Produkte müssen im Einklang mit allen örtlichen und europäischen Vorschriften an dafür vorgesehenen Sammelstellen, die über eine entsprechende Genehmigung und Zertifizierung gemäß den örtlichen und legislativen Vorschriften verfügen entsorgt werden. Die richtige Entsorgung und Wiederverwertung hilft dabei die Auswirkungen auf die Umwelt und die menschliche Gesundheit zu minimieren. Weitere Informationen zur Entsorgung erhalten Sie von Ihrem Verkäufer, der autorisierten Servicestelle oder bei den örtlichen Ämtern.

EU-KONFORMITÄTSERKLÄRUNG

Hiermit erklärt Tesla Global Limited., dass der Funkanlagentyp ESW-1WAA-EU, ESW-2WAA-EU, der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: tsl.sh/doc

Konnektivität: Wi-Fi 2,4 GHz IEEE 802.11b/g/n

Frequenzband: 2.400 - 2.4835 GHz

Max. Sendeleistung. (EIRP): < 20 dBm

Produzent

Tesla Global Limited
