Produkttyp	Smart-Schaltermodul Dual
Marke	Tesla
Modell	ESW-1WAB-EU
Konnektivität	Wi-Fi 2,4 GHz IEEE 802.11b/g/n
Frequenzband	2,412 - 2,4835 GHz
Max. HF-Leistung	<20 dBm
Eingangsspannung	100-240V AC, 50/60Hz
Maximale Last pro Kanal	5A

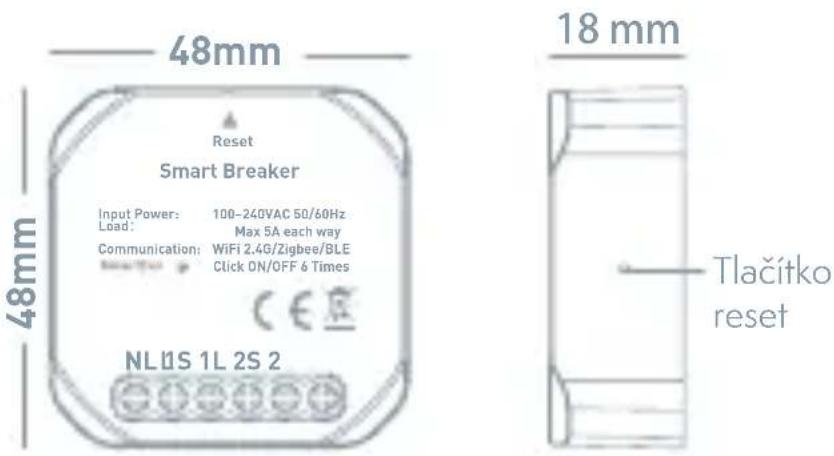

Abmessungen	48 mm × 48 mm × 18 mm
Installation	Hinter herkömmlichen Schaltern oder Steckdosen, in der Unterputzdose
Steuerungs-App	Tesla Smart (iOS & Android)
Verdrahtungskompatibilität	Einpolige, 2-fach, Mehrfachschalter
Reset-Methode	Taste gedrückt halten oder 6-mal umschalten
Sicherheit	Schalten Sie den Schutzschalter vor der Installation aus; Warnung vor Stromschlaggefahr
Zertifizierungen	CE, EU-Konformitätserklärung

Häufig gestellte Fragen - Smart Switch Module Dual TESLA

Benötige ich einen Neutralleiter für die Installation?

Ja, ein Neutralleiter ist erforderlich. Überprüfen Sie die Anschlusspläne 1-4 im Handbuch für die korrekte Verkabelung.

Kann ich dieses Modul mit einem Dimmschalter verwenden?

Nein, dieses Modul ist nicht für die Verwendung mit Dimmschaltern ausgelegt. Es funktioniert mit standardmäßigen Ein-/Ausschaltern.

Wie setze ich das Modul zurück?

Zwei Methoden: (1) Drücken und halten Sie die Reset-Taste für 3 Sekunden. (2) Schalten Sie den angeschlossenen Schalter innerhalb von 2 Sekunden 6-mal um.

Welche Wi-Fi-Frequenz wird benötigt?

Es funktioniert nur mit 2,4 GHz Wi-Fi-Netzwerken. 5 GHz wird nicht unterstützt.

Kann ich das Modul von unterwegs steuern?

Ja, über die Tesla Smart App auf Ihrem Smartphone von überall mit Internetzugang.

Wie koppele ich das Modul mit der App?

Öffnen Sie die Tesla Smart App, tippen Sie auf '+', wählen Sie Schalter > Tesla Smart Switch Module Dual und folgen Sie den Anweisungen in der App, um die Kopplung abzuschließen.

Was ist die maximale Last pro Kanal?

Jeder Kanal kann bis zu 5A (ohmsche Last) verarbeiten. Stellen Sie sicher, dass die Gesamtlast diese Grenze nicht überschreitet.

Kann ich es in einer Dreiwegschalter-Konfiguration verwenden?

Ja, es unterstützt Mehrfachschalter (mehr als zwei Schalter). Siehe Anschlussplan 4 im Handbuch.

Ist das Modul mit Alexa oder Google Home kompatibel?

Ja, nach der Kopplung mit der Tesla Smart App können Sie es mit Alexa oder Google Home zur Sprachsteuerung verbinden.

Was soll ich tun, wenn das Modul nicht reagiert?

Überprüfen Sie zuerst die Wi-Fi-Verbindung und stellen Sie sicher, dass das Modul mit Strom versorgt wird. Versuchen Sie einen Reset (Taste 3s gedrückt halten oder 6-mal umschalten). Wenn es weiterhin nicht reagiert, koppeln Sie es in der App erneut.

BEDIENUNGSANLEITUNG Smart Switch Module Dual TESLA

Eingangsleistung: 100-240VAC 50/60Hz

Last: Max 5A pro Weg

Kommunikation: WiFi 2.4G

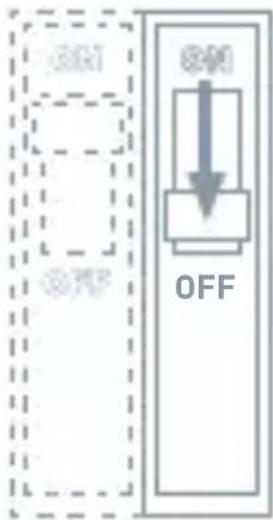

3 Strom am Leistungsschalter ausschalten!

Kann zu schweren Verletzungen oder zum Tod führen. Schalten Sie den Strom am Schutzschalter oder an der Sicherung aus, bevor Sie es installieren.

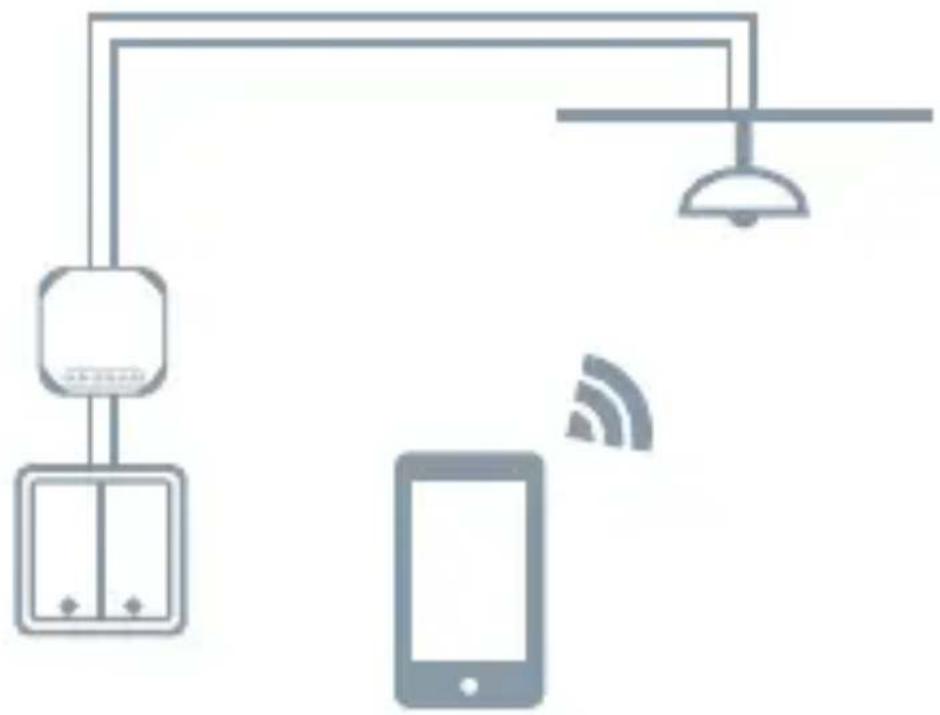

4 intelligente traditionelle Schalter

Hinter dem traditionellen Schalter installieren.

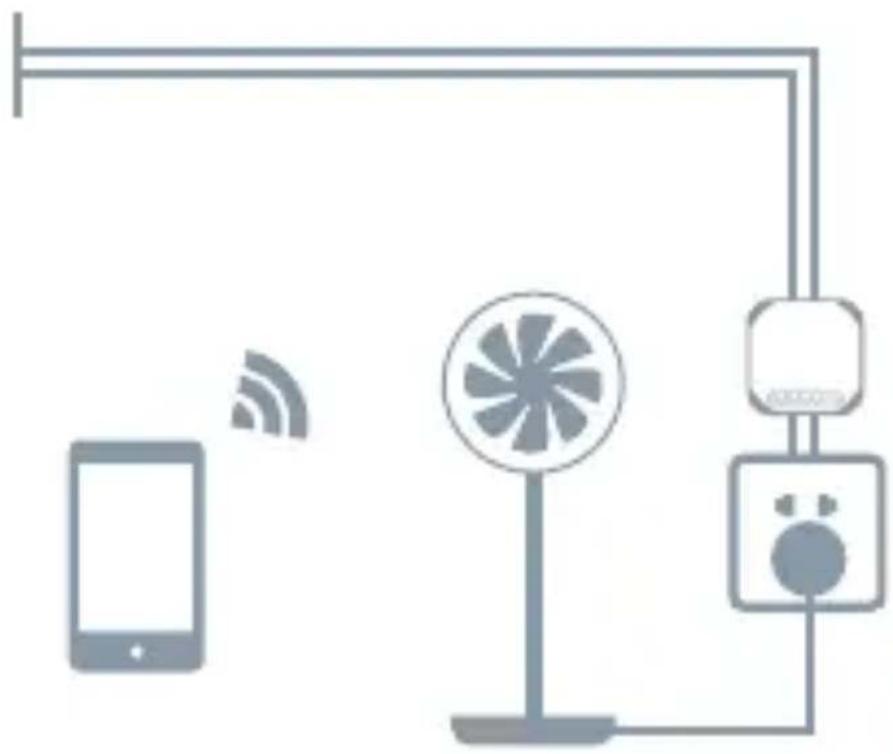

5 Intelligente traditionelle Steckdose

Installation hinter der traditionelle Steckdose.

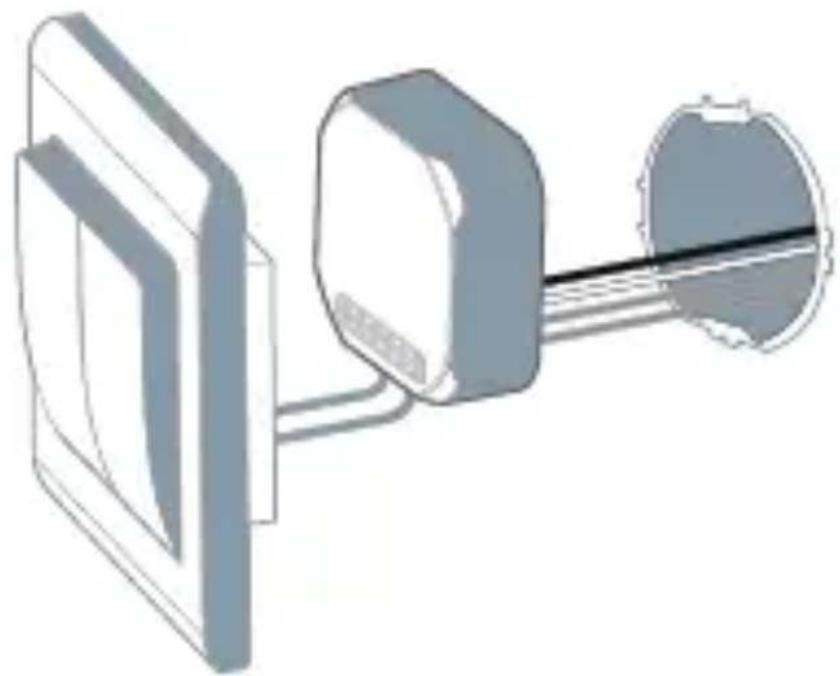

6 Versteckt in einer Kiste

Mit 1 GANG-Schalter.

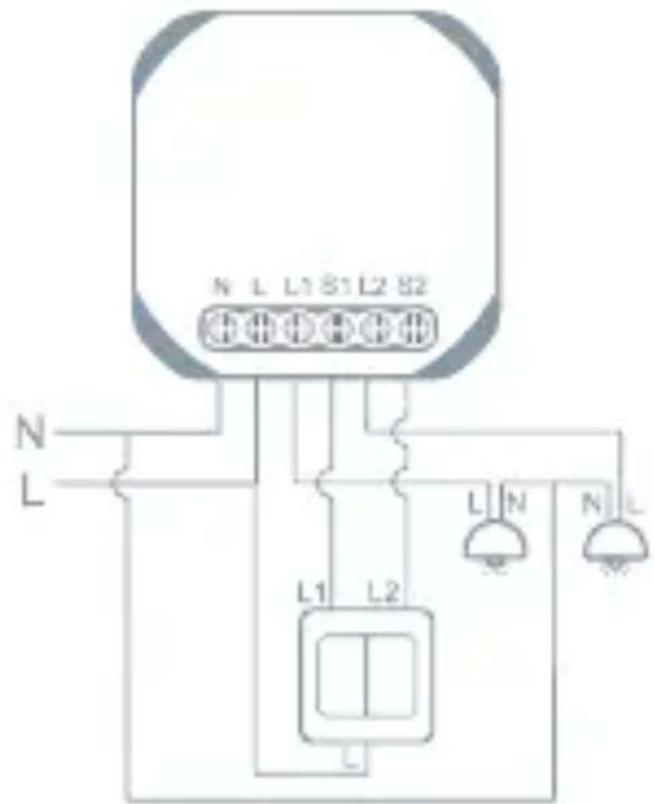

9 Anschlussplan 3

Mit 2-GANG-Schalter.

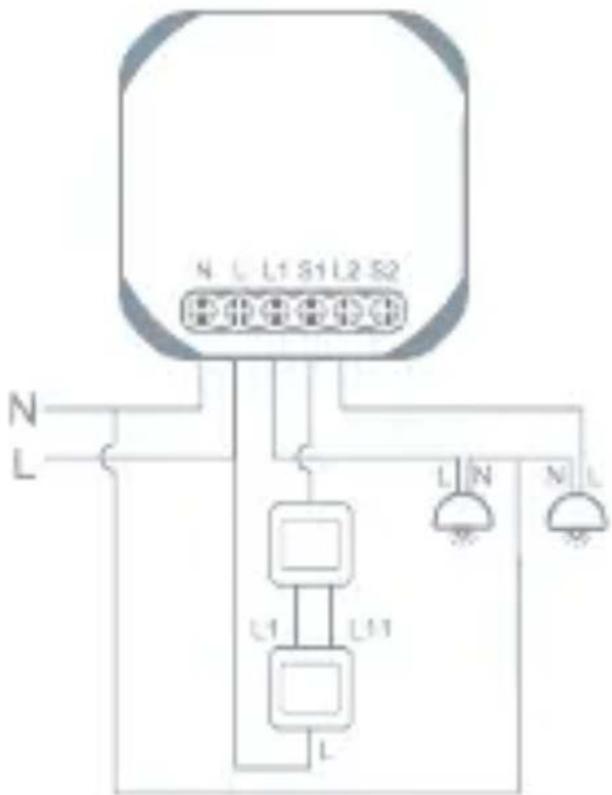

10 Anschlussplan 4

Mit Multi-Control-Schaltern.

11 Laden Sie die App herunter

• Laden Sie die App Tesla Smart von Google Store oder Apple Store in Ihr Smartphone herunter.

•Vergewissern Sie sich, dass Ihr Smartphone an das 2,4GHz-Netz des Routers angeschlossen ist.

12 Anschluss der Einrichtung

- Öffnen Sie die App Tesla Smart Smaund Klicken Sie auf „Add device“ („Einrichtung hinzufügen“).

- Wählen Sie „Switches“ - Tesla Smart Switch Module Dual

• Folgen Sie den Anweisungen, die Sie Schritt für Schritt ausführen, indem Sie das Gerät einsetzen

• Bedienen Sie das Gerät mit der App

INFORMATIONEN ÜBER DIE ENTSORGUNG UND WIEDERVERWERTUNG

Dieses Produkt ist mit einem Symbol für die getrennte Sammlung gekennzeichnet. Das Produkt muss im Einklang mit den Vorschriften für die Entsorgung von elektrischen und elektronischen Geräten (Richtlinie 2012/19/EU über elektrische und elektronische Geräteabfälle) entsorgt werden. Eine Entsorgung über den normalen Hausmüll ist unzulässig. Alle elektrischen und elektronischen Produkte müssen im Einklang mit allen örtlichen und europäischen Vorschriften an dafür vorgesehenen Sammelstellen, die über eine entsprechende Genehmigung und Zertifizierung gemäß den örtlichen und legislativen Vorschriften verfügen entsorgt werden. Die richtige Entsorgung und Wiederverwertung hilft dabei die Auswirkungen auf die Umwelt und die menschliche Gesundheit zu minimieren. Weitere Informationen zur Entsorgung erhalten Sie von Ihrem Verkäufer, der autorisierten Servicestelle oder bei den örtlichen Ämtern.

EU-KONFORMITÄTSERKLÄRUNG

Hiermit erklärt Witty s.r.o., dass der Funkanlagentyp ESW-1WAB-EU der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: teslasmart.com/declaration

Konnektivität: Wi-Fi 2,4 GHz IEEE 802.11b/g/n Frequenzband: 2.400 - 2.4835 GHz Max. Sendeleistung. (EIRP): < 20 dBm

Produzent

Tesla Global Limited Gee Chang Industrial Building, 121 Des Voeux Road Central 852 00 Hong Kong www.teslasmart.com
