Smart Switch Module Dual - Розумний дім TESLA - Безкоштовний посібник користувача

Тип продукту	Подвійний модуль розумного вимикача
Бренд	Tesla
Модель	ESW-1WAB-EU
Підключення	Wi-Fi 2,4 ГГц IEEE 802.11b/g/n
Діапазон частот	2,412 - 2,4835 ГГц
Макс. потужність RF	<20 дБм
Вхідна потужність	100-240 В змінного струму, 50/60 Гц
Максимальне навантаження на канал	5 А
Розміри	48 мм × 48 мм × 18 мм
Встановлення	За звичайними вимикачами або розетками, в стіновій коробці
Програма керування	Tesla Smart (iOS та Android)
Сумісність проводки	Однополюсні, двоклавішні, багатокеровані вимикачі
Метод скидання	Утримуйте кнопку або перемкніть 6 разів
Безпека	Вимкніть автоматичний вимикач перед встановленням; попередження про небезпеку ураження струмом
Сертифікації	CE, Декларація відповідності ЄС

Часті запитання - Smart Switch Module Dual TESLA

Чи потрібен нейтральний дріт для встановлення?

Так, потрібен нейтральний дріт. Перевірте схеми підключення 1-4 в інструкції для правильного монтажу.

Чи можна використовувати цей модуль з диммером?

Ні, цей модуль не призначений для використання з диммерами. Він працює зі стандартними вимикачами ввімк/вимк.

Як скинути модуль?

Два методи: (1) Натисніть і утримуйте кнопку скидання протягом 3 секунд. (2) Перемкніть підключений вимикач 6 разів протягом 2 секунд.

Якої частоти Wi-Fi він потребує?

Працює лише в мережах Wi-Fi 2,4 ГГц. 5 ГГц не підтримується.

Чи можна керувати модулем поза домом?

Так, через додаток Tesla Smart на вашому смартфоні з будь-якого місця з доступом до Інтернету.

Як підключити модуль до додатку?

Відкрийте додаток Tesla Smart, натисніть '+', виберіть Вимикачі > Модуль розумного вимикача подвійний Tesla Smart та дотримуйтесь інструкцій у додатку для завершення підключення.

Яке максимальне навантаження на канал?

Кожен канал витримує до 5 А (активне навантаження). Переконайтеся, що загальне навантаження не перевищує цього ліміту.

Чи можна використовувати його з триходовим вимикачем?

Так, він підтримує багатокеровані вимикачі (більше двох вимикачів). Зверніться до схеми підключення 4 в інструкції.

Чи сумісний модуль з Alexa або Google Home?

Так, після підключення до додатку Tesla Smart ви можете зв'язати його з Alexa або Google Home для голосового керування.

Що робити, якщо модуль не реагує?

Спочатку перевірте з'єднання Wi-Fi та переконайтеся, що модуль увімкнено. Спробуйте скинути (утримуйте кнопку 3 с або перемкніть 6 разів). Якщо все ще не реагує, повторно підключіть у додатку.

ПОСІБНИК КОРИСТУВАЧА Smart Switch Module Dual TESLA

Вхідна потужність: 100-240 В змінного струму 50/60 Гц

Навантаження: Макс. 5А в один бік Зв'язок: WiFi 2.4G

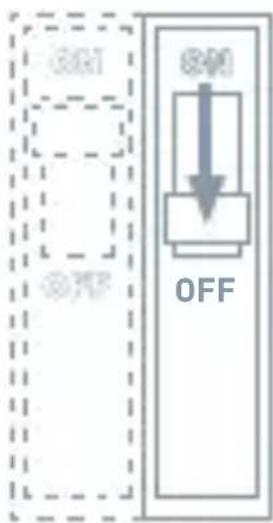

З Вимкніть живлення на вимикачі!

ПОПЕРЕДЖЕННЯ: НЕБЕЗПЕКА ШОКУ.

Це може призвести до серйозних травм або смерті. Перед установкою вимкніть живлення автоматичного вимикача або запобіжника.

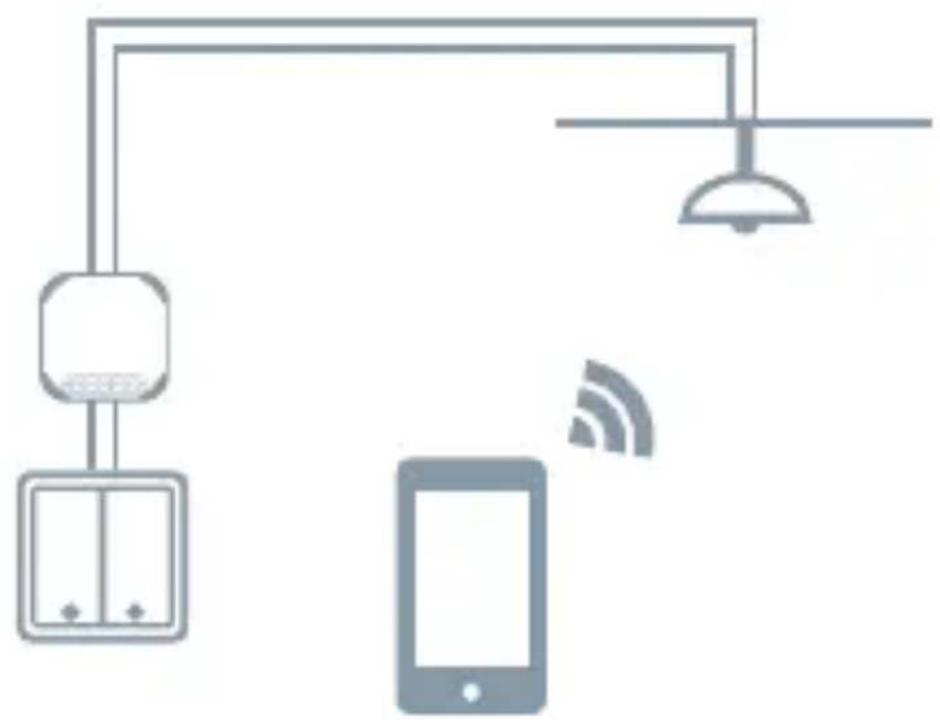

4 розумні традиційні вимикачі

Встановіть за традиційним вимикачем

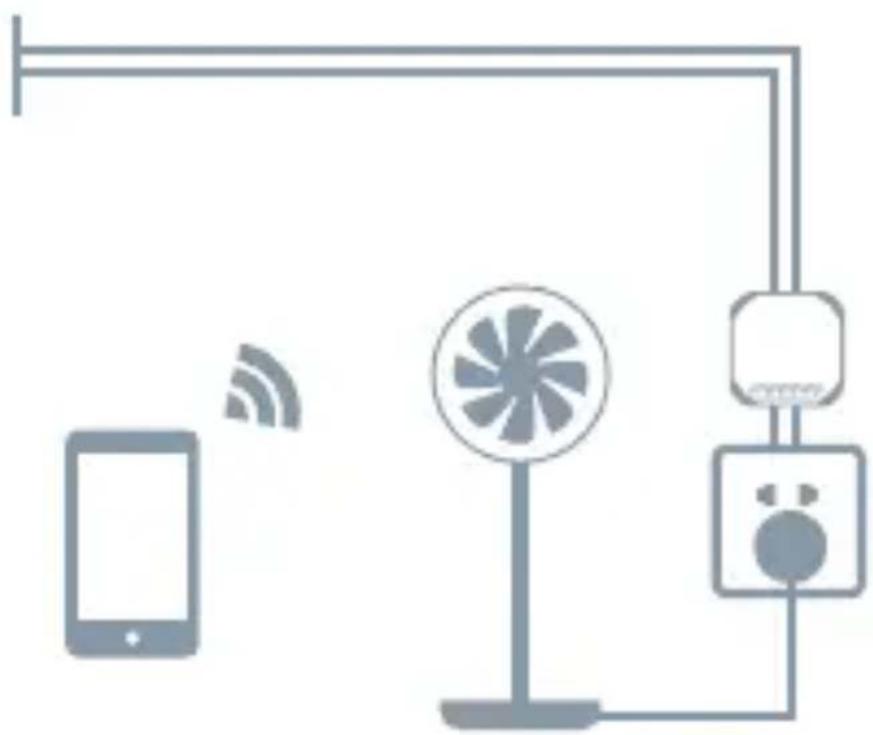

5 Інтелектуальна традиційна розетка

Встановіть за традиційною розеткою

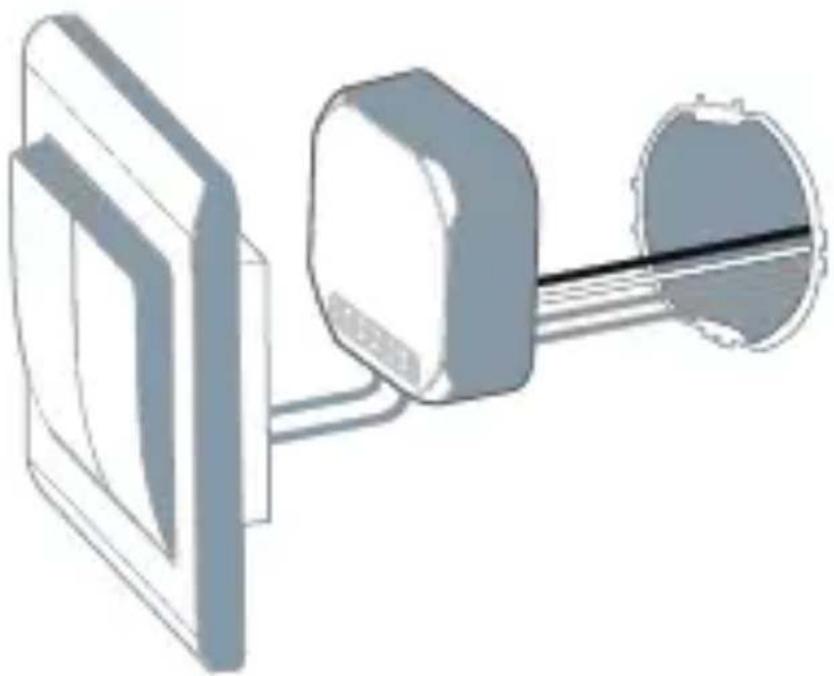

6 Приховано в коробці

Встановити в оригінальній настінній коробці

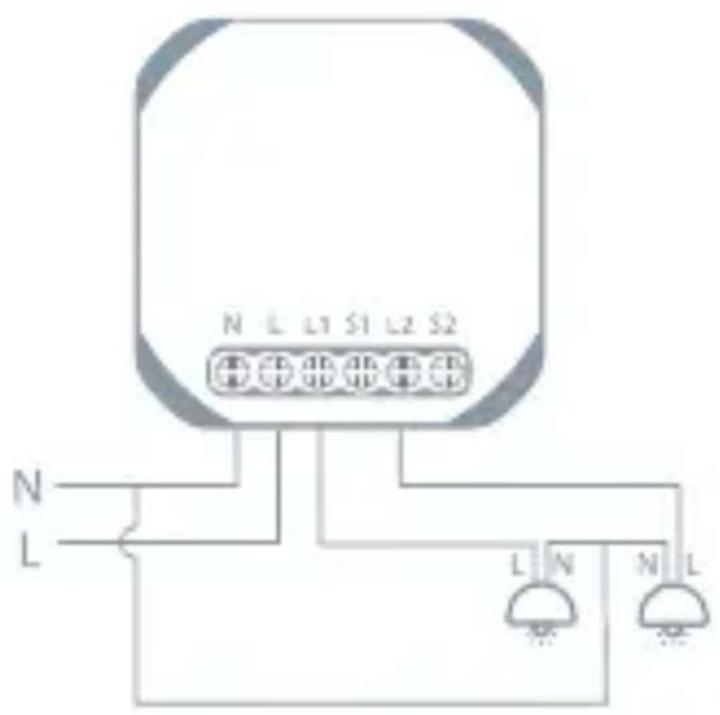

7 Схема підключення 1

8 Схема підключення 2

для класичні вимикачі

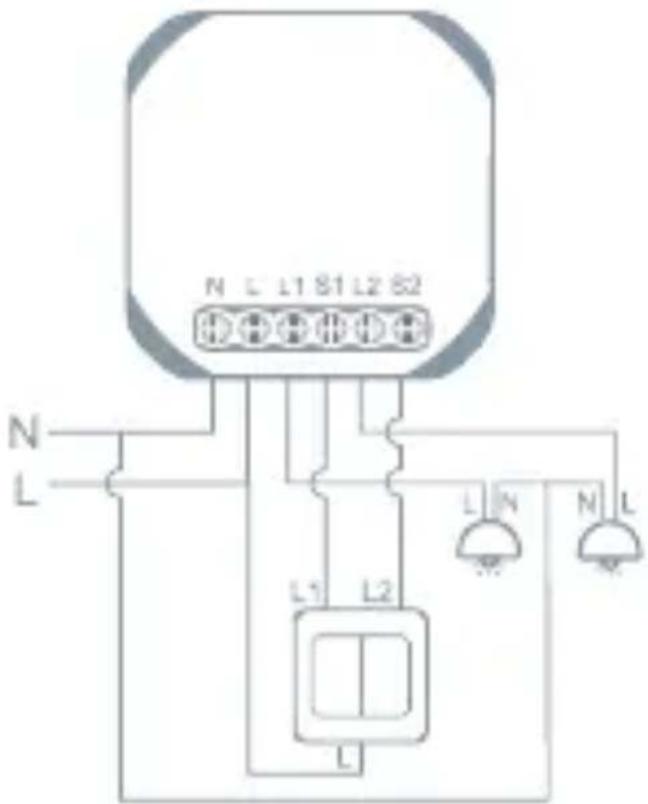

9 Схема підключення 3

для подвійні вимикачі

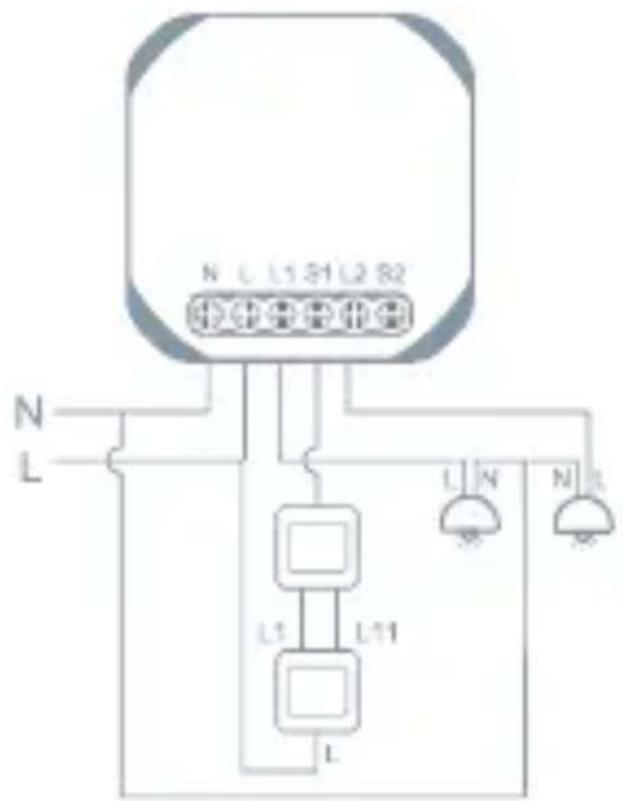

10 Схема підключення 4

для освоєння віце-перемикачів

11 Завантажте Додаток

•Додаток Tesla Smart є доступний для систем iOS i Android. Знайдіть «Tesla Smart» в магазині Apple App Store або Google Play або відскануйте QR-код і завантажте додаток.

•Потім під'єднайте смартфон до мережі Wi-Fi 2,4 ГГц.

12 Під'єднання пристрою

•Відкрийте додаток Tesla Smart i натисніть «+» («Додати пристрій»).
•Виберіть Switches – Tesla Smart Switch Module Dual
•Дотримуйтесь покрокових інструкцій, щоб додати пристрій.
- Керуйте пристроєм за допомогою програми

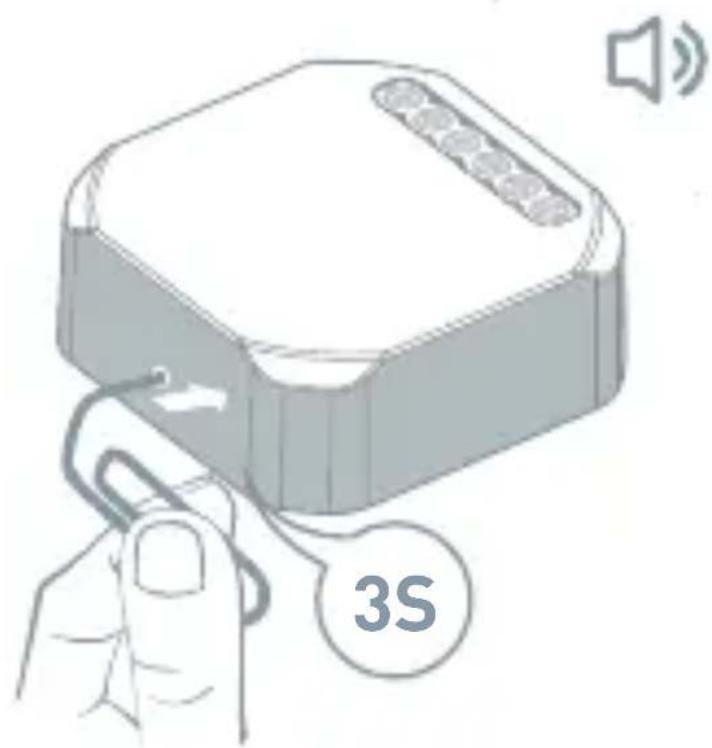

13 Варіант скидання 1

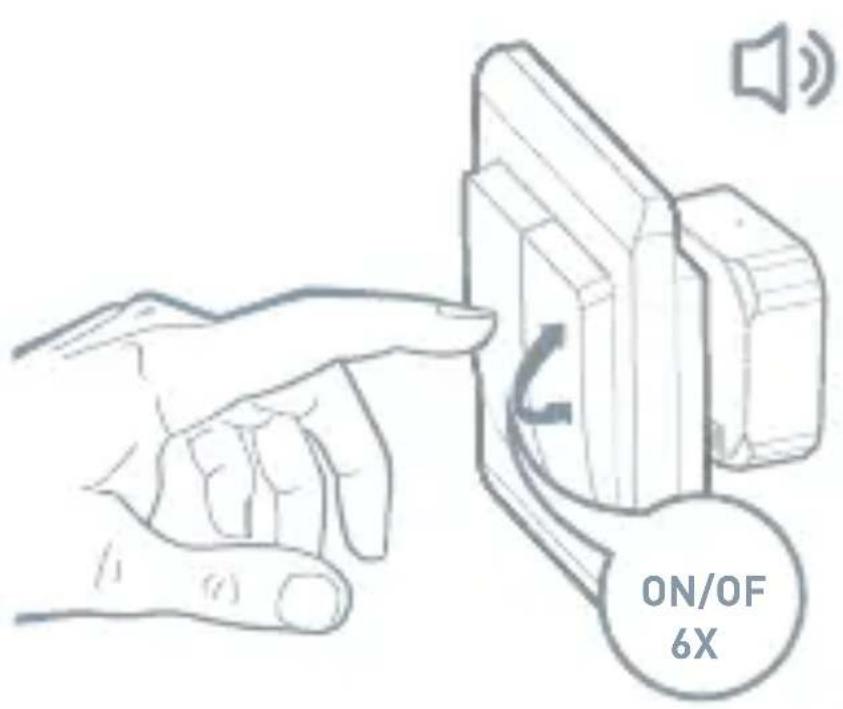

14 Варіант скидання 2

Заходи Безпеки

Для забезпечення безпеки і з причин ліцензування (СЕ) несанкціоновані зміни та модифікація виробу забороняються. Пристрій призначений для використання тільки у приміщенні.

Цей пристрій – не іграшка, не дозволяйте дітям гратися з ним. Приберіть пакувальний матеріал. Пластикова плівка/пакети, шматочки полістиролу тощо можуть бути небезпечні для дітей.

Не викидайте використані акумулятори разом з побутовими відходами! Віднесіть їх в пункт збору для утилізації акумуляторів. Цей пристрій відповідає стандартам EN62368/EN300328/EN301489 і правилам ЄС. Цей пристрій відповідає директивам ROHS 2.0.

Виробник

Tesla Global Limited
