Smart Switch Module Dual - Automatyka domowa TESLA - Bezpłatna instrukcja obsługi

Typ produktu	Moduł inteligentnego przełącznika podwójny
Marka	Tesla
Model	ESW-1WAB-EU
Łączność	Wi-Fi 2.4 GHz IEEE 802.11b/g/n
Pasmo częstotliwości	2.412 - 2.4835 GHz
Maks. moc RF	<20 dBm
Moc wejściowa	100-240V AC, 50/60Hz
Maksymalne obciążenie na kanał	5A
Wymiary	48 mm × 48 mm × 18 mm
Instalacja	Za tradycyjnymi przełącznikami lub gniazdami, w puszce ściennej
Aplikacja sterująca	Tesla Smart (iOS i Android)
Kompatybilność okablowania	Jednobiegunowe, dwuobwodowe, przełączniki wielofunkcyjne
Metoda resetowania	Przytrzymaj przycisk lub przełącz 6 razy
Bezpieczeństwo	Wyłącz wyłącznik obwodu przed instalacją; ostrzeżenie o ryzyku porażenia prądem
Certyfikaty	CE, Deklaracja zgodności UE

Często zadawane pytania - Smart Switch Module Dual TESLA

Czy potrzebuję przewodu neutralnego do instalacji?

Tak, przewód neutralny jest wymagany. Sprawdź schematy połączeń 1-4 w instrukcji, aby prawidłowo podłączyć.

Czy mogę użyć tego modułu z przełącznikiem ściemniacza?

Nie, ten moduł nie jest przeznaczony do użytku z przełącznikami ściemniacza. Działa ze standardowymi przełącznikami włącz/wyłącz.

Jak zresetować moduł?

Dwie metody: (1) Naciśnij i przytrzymaj przycisk resetowania przez 3 sekundy. (2) Przełącz podłączony przełącznik 6 razy w ciągu 2 sekund.

Jakiej częstotliwości Wi-Fi wymaga?

Działa tylko w sieciach Wi-Fi 2.4 GHz. 5 GHz nie jest obsługiwane.

Czy mogę kontrolować moduł poza domem?

Tak, za pomocą aplikacji Tesla Smart na smartfonie z dowolnego miejsca z dostępem do Internetu.

Jak sparować moduł z aplikacją?

Otwórz aplikację Tesla Smart, dotknij '+', wybierz Przełączniki > Tesla Smart Switch Module Dual i postępuj zgodnie z instrukcjami w aplikacji, aby zakończyć parowanie.

Jakie jest maksymalne obciążenie na kanał?

Każdy kanał może obsłużyć do 5A (obciążenie rezystancyjne). Sprawdź, czy całkowite obciążenie nie przekracza tego limitu.

Czy mogę go używać z konfiguracją przełącznika trójdrożnego?

Tak, obsługuje przełączniki wielofunkcyjne (więcej niż dwa przełączniki). Zapoznaj się ze schematem połączeń 4 w instrukcji.

Czy moduł jest kompatybilny z Alexa lub Google Home?

Tak, po sparowaniu z aplikacją Tesla Smart możesz połączyć go z Alexa lub Google Home do sterowania głosowego.

Co zrobić, jeśli moduł nie odpowiada?

Najpierw sprawdź połączenie Wi-Fi i upewnij się, że moduł jest zasilany. Spróbuj zresetować (przytrzymaj przycisk 3s lub przełącz 6 razy). Jeśli nadal nie reaguje, sparuj ponownie w aplikacji.

INSTRUKCJA OBSŁUGI Smart Switch Module Dual TESLA

Moc wejściowa: 100-240VAC 50/60Hz

Obciążenie: maks. 5A w każdą stronę

Komunikacja: WiFi 2.4G

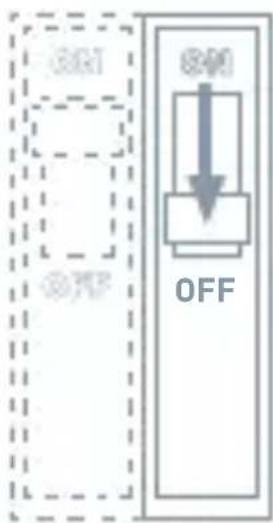

3 Wyłącz zasilanie na wyłączniku!

OSTRZEŻENIE: ZAGROŻENIE PORAŻENIEM.

Może spowodować poważne obrażenia lub śmierć. Wyłącz zasilanie na wyłączniku lub bezpieczniku przed instalacją.

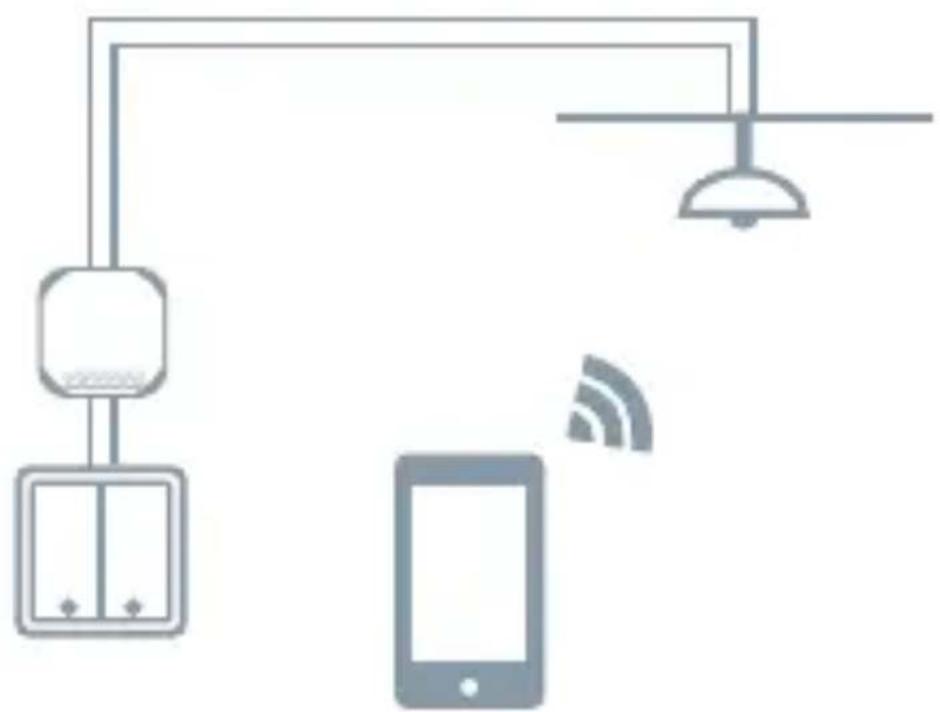

4 inteligentne przełączniki tradycyjne

Zainstaluj za tradycyjnym przełącznikiem

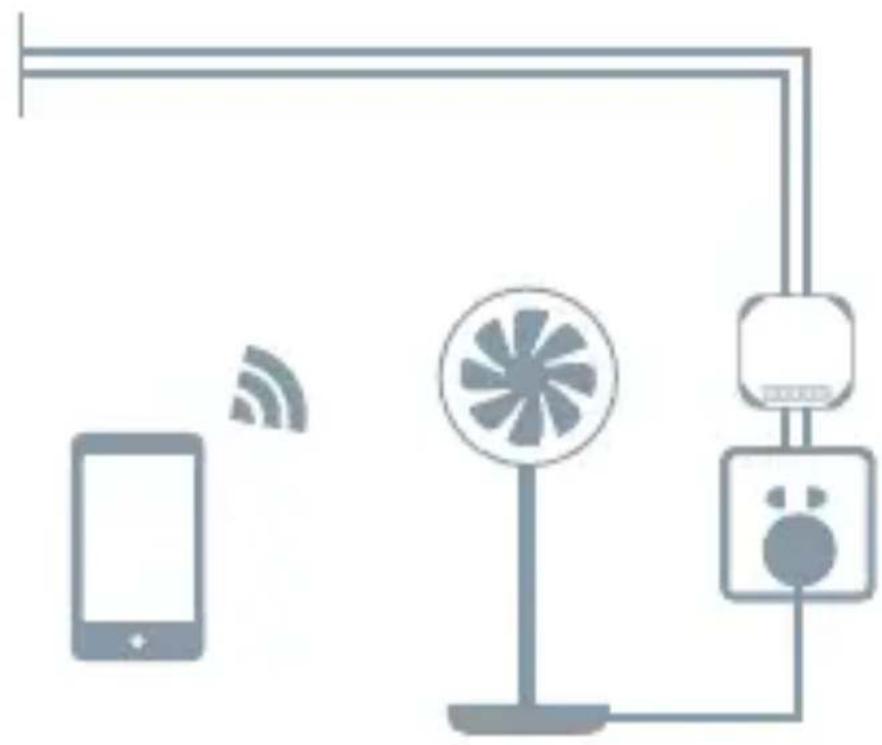

5 Inteligentne tradycyjne gniazdo

Zainstaluj za tradycyjnym gniazdem

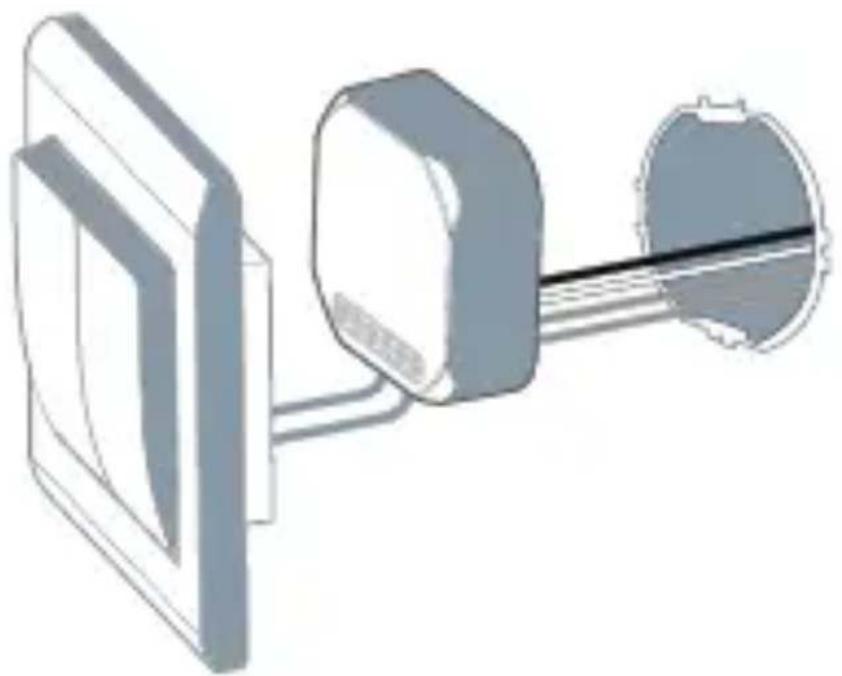

6 Ukryty w pudełku

Zainstaluj w oryginalnym pudełku ściennym

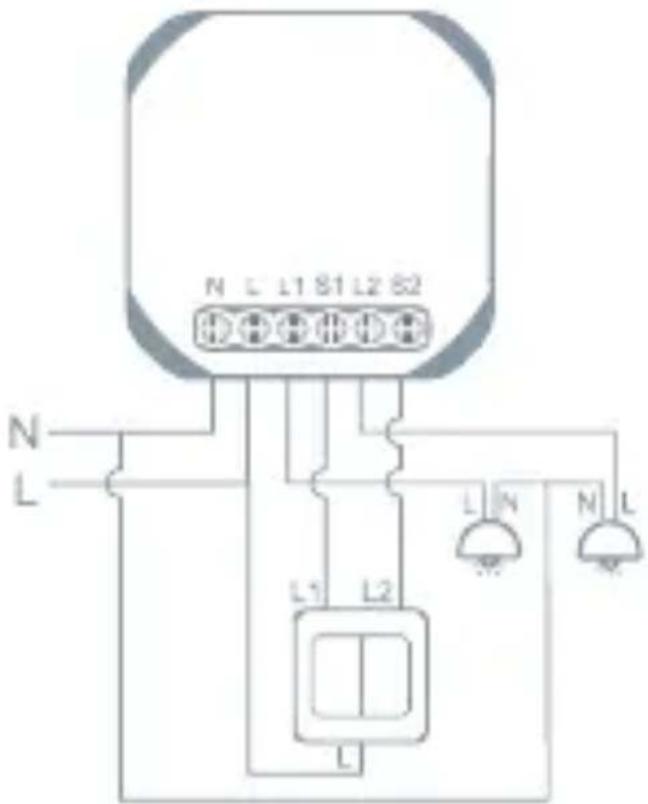

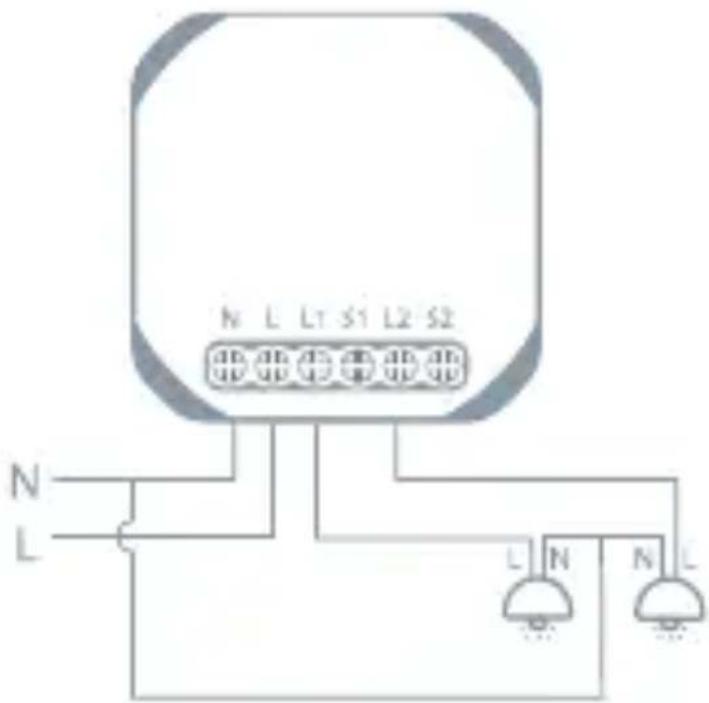

7 Schemat połączeń 1

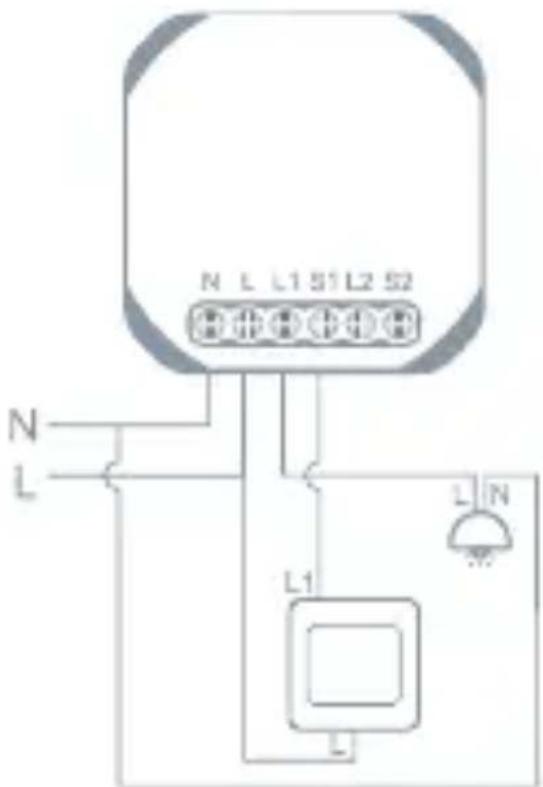

8 Schemat połączeń 2

Do klasycznych przełączników

9 Schemat połączeń 3

Do podwójnych przełączników

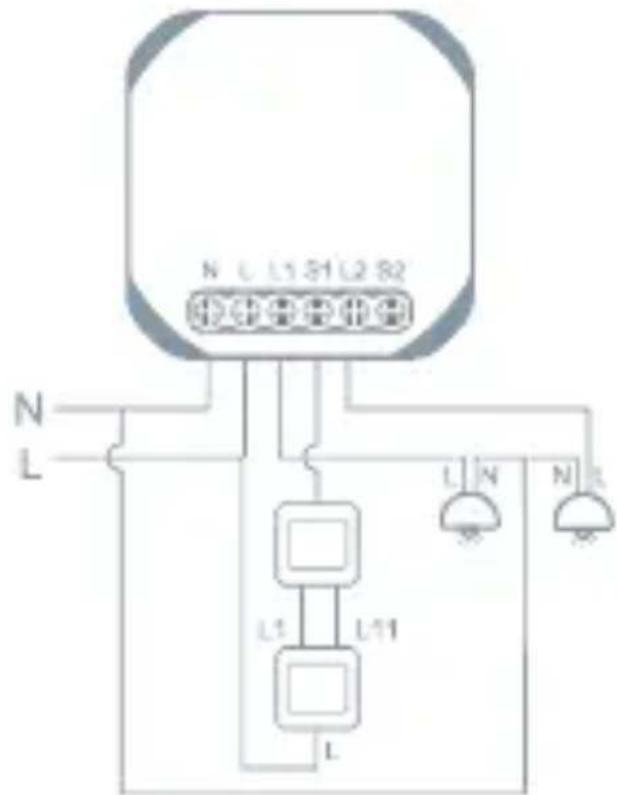

10 Schemat połączeń 4

Aby kontrolować wiele przełączników

11 Pobierz aplikację

• Pobierz do swojego smartfonu aplikację Tesla Smart z Google Store lub Apple Store.
• Upewnij się, że Twój smartfon jest połączony z siecią 2,4 GHz routera.

12 Przyłączenie urządzenia

• Otwórz aplikację Tesla Smart i kliknij na „Add device” („Dodaj urządzenie“).
• Wybierz „Switches“ - Tesla Smart Switch Module Dual
• Postępuj zgodnie ze wskazówkami, które poprowadzą Cię krok po kroku przez proces dodawania urządzenia
• Obsługa urządzenia za pomocą aplikacji

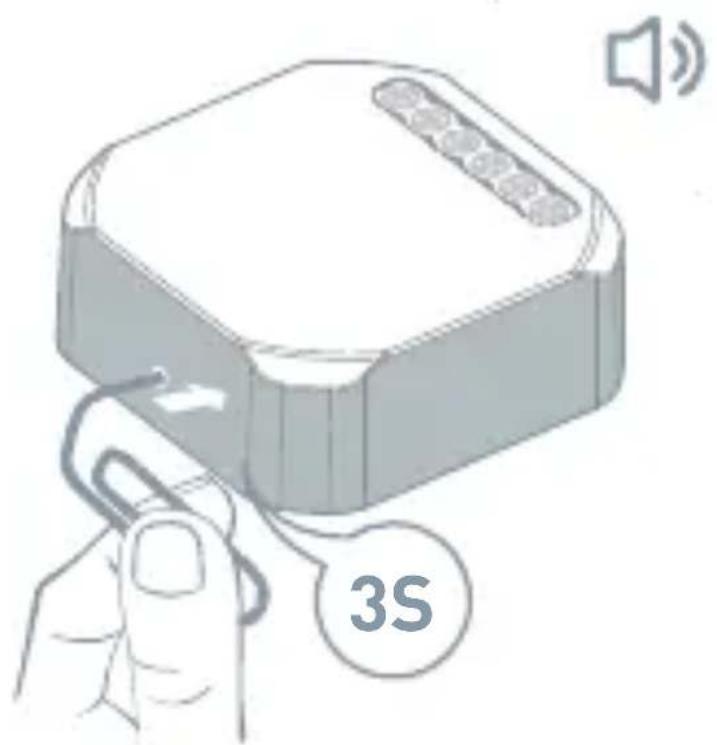

13 Opcja resetowania 1

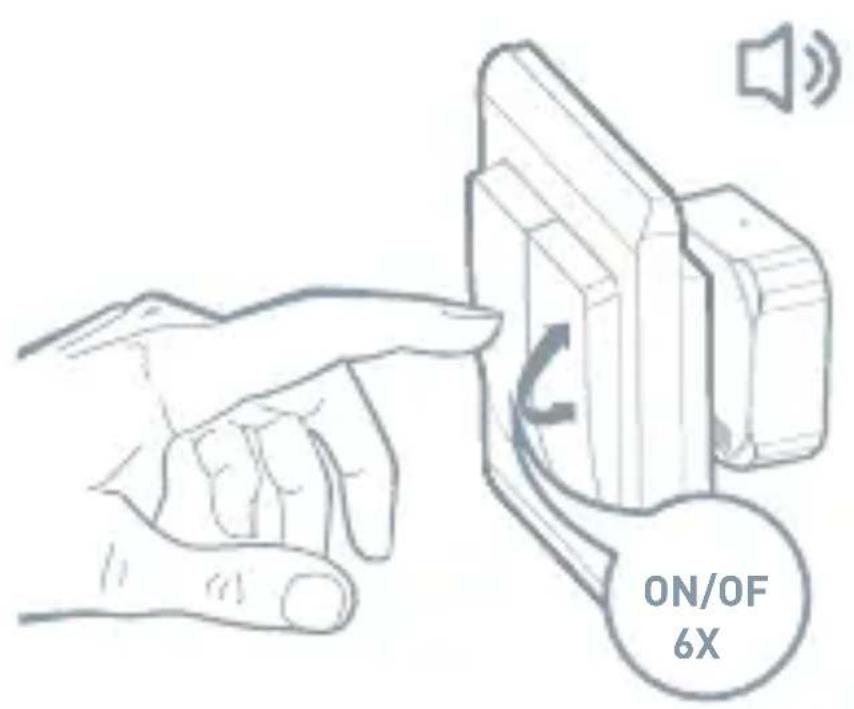

14 Opcja resetowania 2

INFORMACJE O UTYLIZACJI I RECYKLINGU

Wszystkie produkty z niniejszym oznaczeniem należy utylizować zgodnie z przepisami w sprawie zużyłego sprzętu elektrycznego i elektronicznego (dyrektywa 2012/19/UE). Wyrzucanie ich razem ze zwykłymi odpadami komunalnymi jest niedozwolone. Wszystkie urządzenia elektryczne i elektroniczne należy utylizować zgodnie ze wszystkimi przepisami w określonych miejscach zbiórki z odpowiednimi uprawnieniami i certyfikacją według przepisów regionalnych i ustawodawstwa. Właściwa utylizacja i recykling pomagają w minimalizacji wpływu na środowisko naturalne oraz ludzkie zdrowie. Pozostałe informacje w zakresie utylizacji można otrzymać u sprzedającego, w autoryzowanym serwisie lub w lokalnych urzędach.

DEKLARACJA ZGODNOŚCI EÚ

Witty, s.r.o niniejszym oświadcza, że ESW-1WAB-EU urządzenia radiowego model jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: teslasmart.com/declaration

Łączność: Wi-Fi 2,4 GHz IEEE 802.11b/g/n Zakresu(-ów) częstotliwość: 2.400 - 2.4835 MHz Maks. moc częstotliwości radiowej (EIRP): < 20 dBm

Producent

Tesla Global Limited Gee Chang Industrial Building, 121 Des Voeux Road Central 852 00 Hong Kong www.teslasmart.com

TESLA

SMART SWITCH MODULE DUAL

HASZNÁLATI UTASÍTÁS

EN

DE

CZ

SK

PL

HU

SL

HR

UA

RU

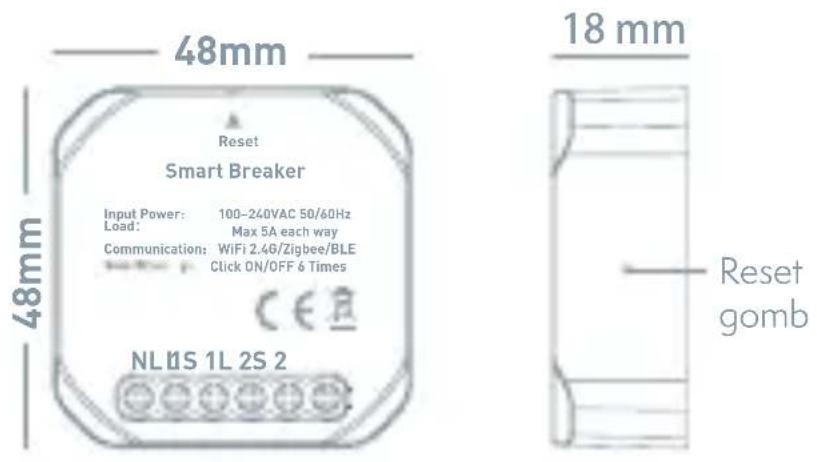

1 dimenzió
