Тип продукта	Умный модуль выключателя двойной
Бренд	Тесла
Модель	ESW-1WAB-EU
Подключение	Wi-Fi 2.4 ГГц IEEE 802.11b/g/n
Частотный диапазон	2.412 - 2.4835 ГГц
Макс. мощность RF	<20 дБм
Входная мощность	100-240 В перем. тока, 50/60 Гц
Максимальная нагрузка на канал	5 А
Размеры	48 мм × 48 мм × 18 мм
Установка	За традиционными выключателями или розетками, в подрозетнике
Приложение управления	Tesla Smart (iOS и Android)
Совместимость проводки	Однополюсные, двухклавишные, многоконтрольные выключатели
Метод сброса	Удерживайте кнопку или переключите 6 раз
Безопасность	Отключите автоматический выключатель перед установкой; предупреждение об опасности поражения электрическим током
Сертификаты	CE, Декларация соответствия ЕС

Часто задаваемые вопросы - Smart Switch Module Dual TESLA

Нужен ли нейтральный провод для установки?

Да, требуется нейтральный провод. Проверьте схемы подключения 1-4 в руководстве для правильной проводки.

Можно ли использовать этот модуль с диммером?

Нет, этот модуль не предназначен для использования с диммерами. Он работает с обычными выключателями вкл/выкл.

Как сбросить модуль?

Два способа: (1) Нажмите и удерживайте кнопку сброса в течение 3 секунд. (2) Переключите подключенный выключатель 6 раз в течение 2 секунд.

Какая частота Wi-Fi требуется?

Работает только в сетях Wi-Fi 2.4 ГГц. 5 ГГц не поддерживается.

Можно ли управлять модулем вне дома?

Да, через приложение Tesla Smart на вашем смартфоне из любого места с доступом в интернет.

Как подключить модуль к приложению?

Откройте приложение Tesla Smart, нажмите '+', выберите Выключатели > Tesla Smart Switch Module Dual и следуйте инструкциям в приложении для завершения подключения.

Какая максимальная нагрузка на канал?

Каждый канал выдерживает до 5 А (резистивная нагрузка). Убедитесь, что общая нагрузка не превышает этот предел.

Можно ли использовать с трехпозиционным выключателем?

Да, поддерживает многоконтрольные выключатели (более двух выключателей). Обратитесь к схеме подключения 4 в руководстве.

Совместим ли модуль с Alexa или Google Home?

Да, после подключения к приложению Tesla Smart вы можете связать его с Alexa или Google Home для голосового управления.

Что делать, если модуль не отвечает?

Сначала проверьте подключение Wi-Fi и убедитесь, что модуль включен. Попробуйте сброс (удерживайте кнопку 3 секунды или переключите 6 раз). Если по-прежнему не отвечает, выполните повторное подключение в приложении.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Smart Switch Module Dual TESLA

ПОСІБНИК КОРИСТУВАЧА

EN

DE

CZ

SK

PL

HU

SL

HR

UA

RU

1 Розміри

2 Специфікація

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

EN

DE

CZ

SK

PL

HU

SL

HR

UA

RU

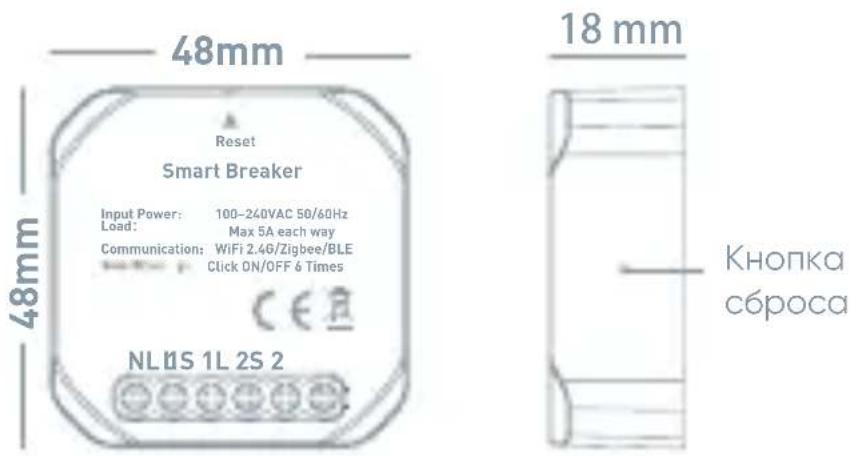

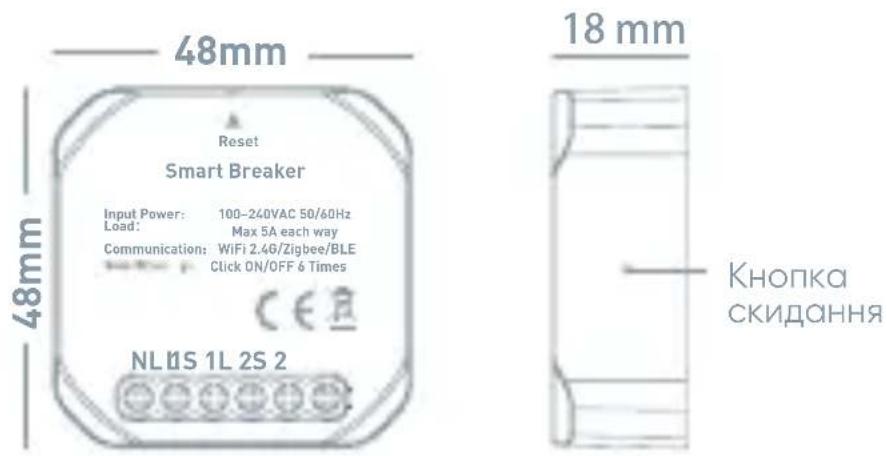

1 измерение

2 Спецификация

Входная мощность: 100-240 В переменного тока, 50/60 Гц

Нагрузка: Макс 5А в каждую сторону

Связь: WiFi 2.4G

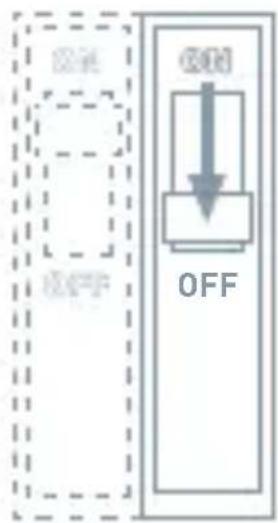

3 Отключите питание автоматического выключателя!

ВНИМАНИЕ: ОПАСНОСТЬ ПОРАЖЕНИЯ ТОКОМ.

Может привести к серьезным травмам или смерти. Перед установкой отключите питание на автоматическом выключателе или предохранителе.

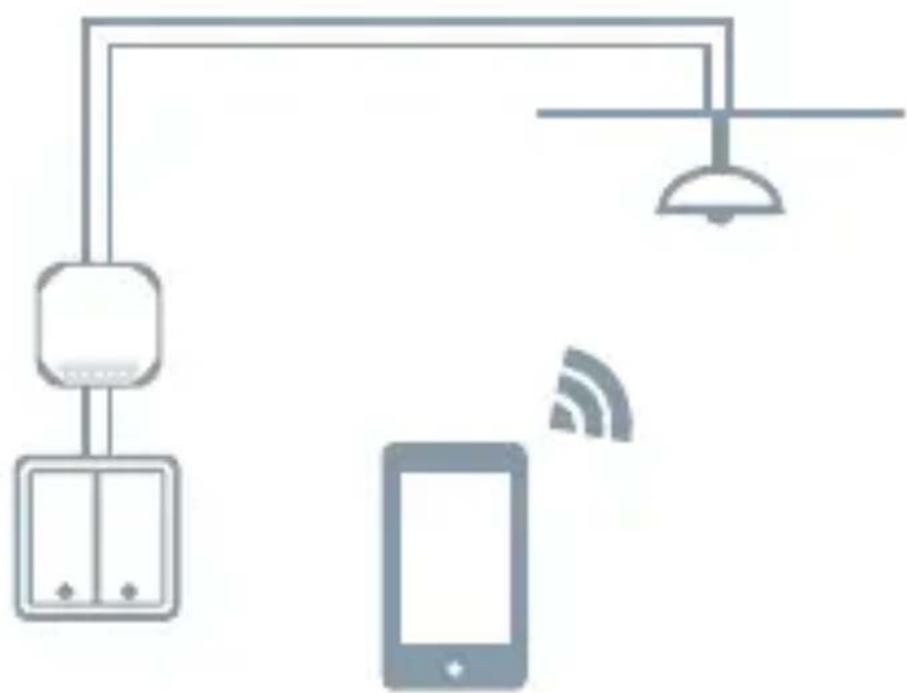

4 интеллектуальных традиционных переключателя

Установите за традиционным переключателем

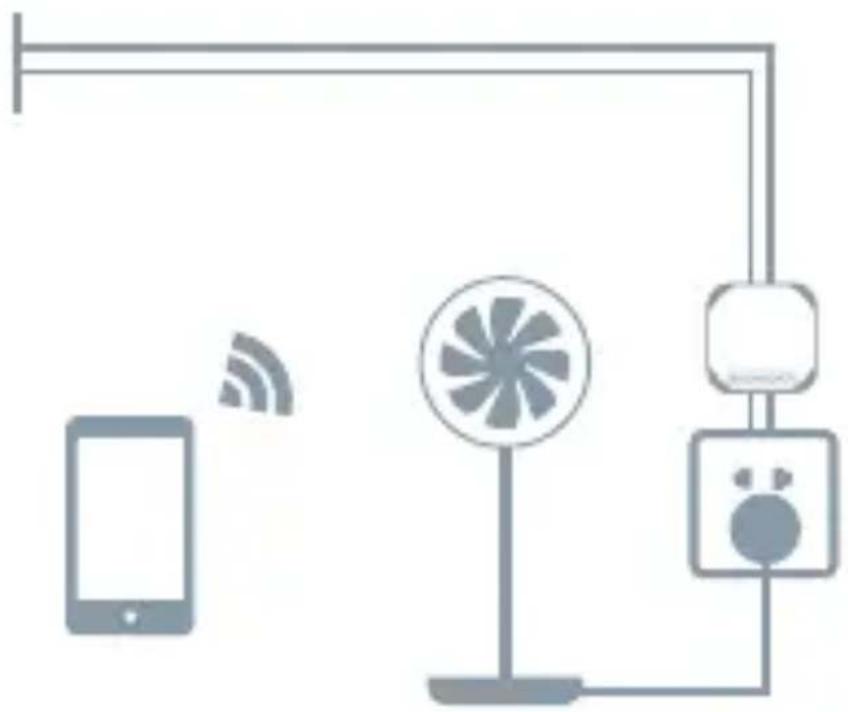

5 Интеллектуальная традиционная розетка

Установите за традиционной розеткой

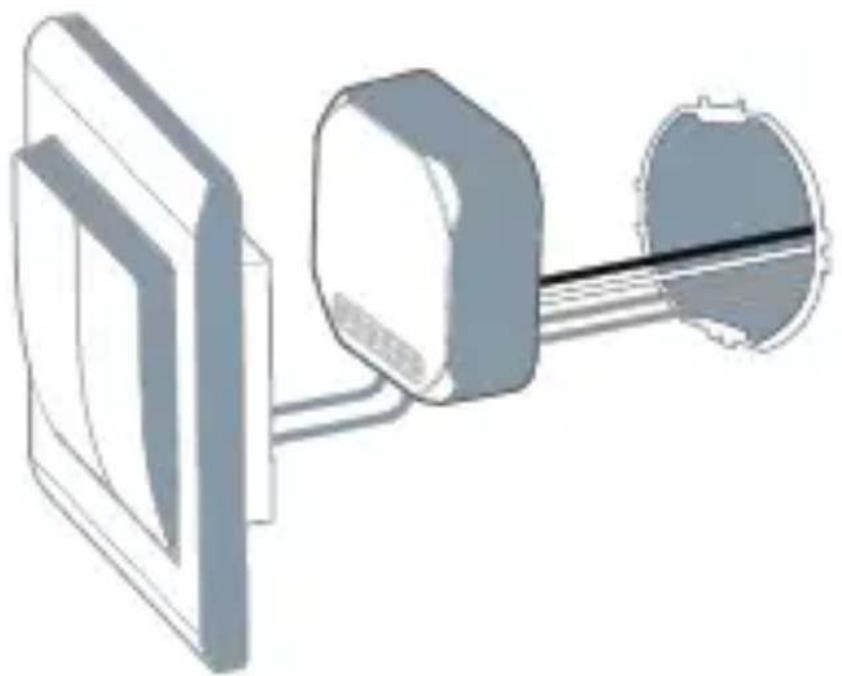

6 Спрятано в коробке

Установить в оригинальную настенную коробку

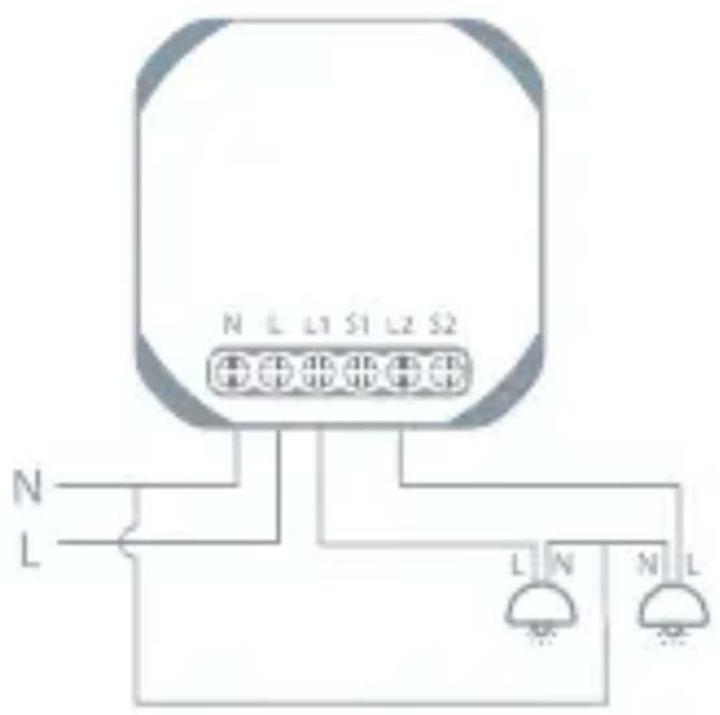

7 Схема подключения 1

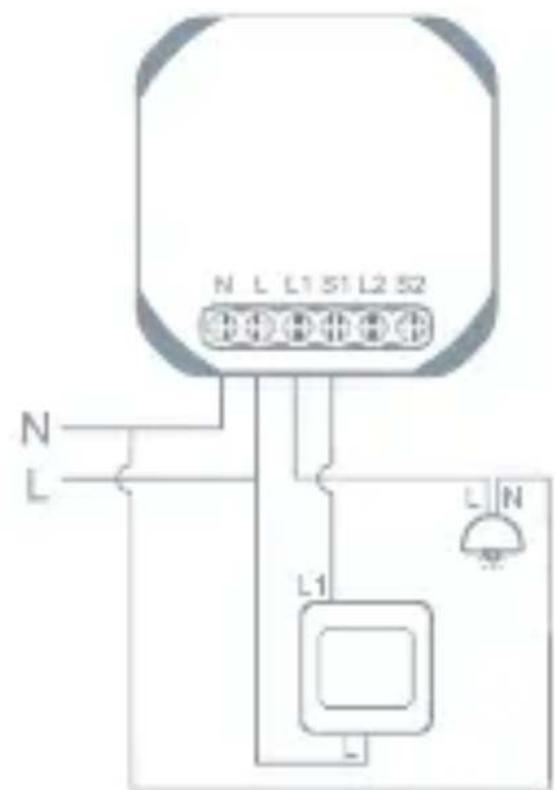

8 Схема подключения 2

Для классических выключателей

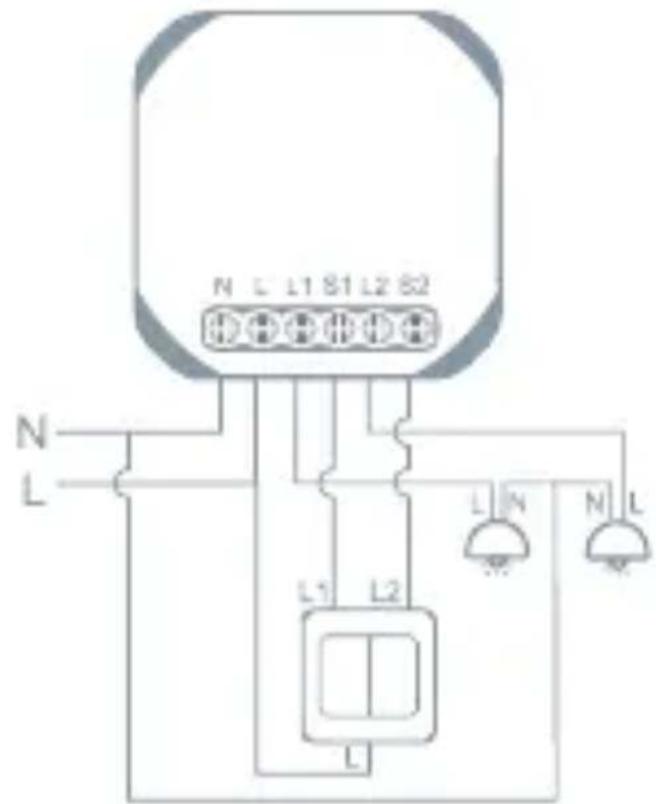

9 Схема подключения 3

Для двойных переключателей

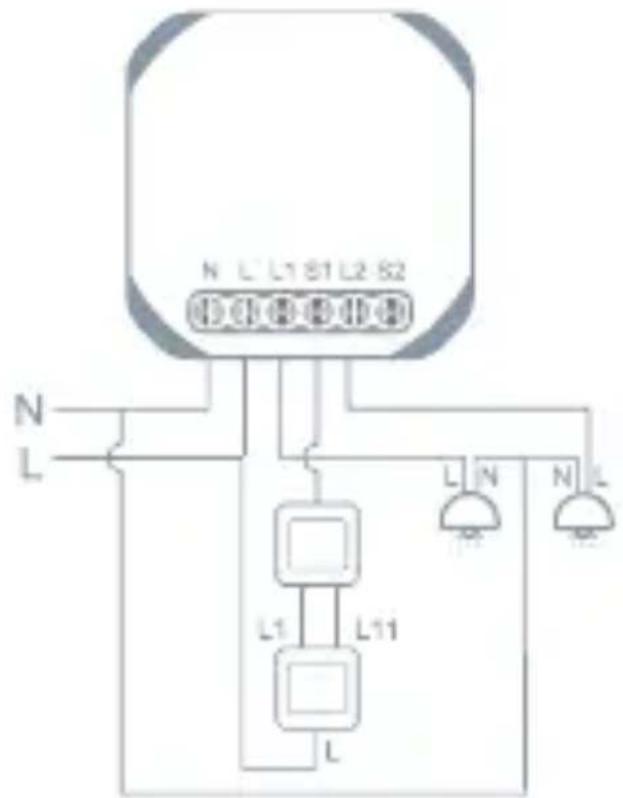

10 Схема подключения 4

Для управления несколькими переключателями

- Приложение Tesla Smart доступно для систем iOS и Android. Найдите «Tesla Smart» в магазине Apple App Store или Google Play, или отсканируйте QR-код и загрузите приложение. - Затем подключите смартфон к сети Wi-Fi 2,4 ГГц.

12 Подключение устройства

• Откройте приложение Tesla Smart и нажмите «+» («Добавить устройство»).
• Выберите Switches – Tesla Smart Switch Module Dual
  •Следуйте пошаговым инструкциям, чтобы добавить устройство
• Управляйте устройством с помощью приложения

Для обеспечения безопасности и по причинам лицензирования (СЕ) несанкционированное обращение и модификация продукта запрещается. Устройство предназначено только для использования в помещении.

Это устройство – не игрушка, не

позволяйте детям играть с ним. Уберите упаковочный материал. Пластиковая пленка/пакеты, кусочки полистирола и т. д. могут быть опасны для детей.

Не выбрасывайте использованные

аккумуляторы вместе с бытовыми отходами! Отнесите их в пункт сбора для утилизации аккумуляторов.

Это устройство соответствует стандартам EN62368/EN300328/EN301489 и правилам EC.

Это устройство соответствует директивам ROHS 2.0
