Smart Switch Module Dual - Pametna hiša TESLA - Brezplačna navodila za uporabo

Vrsta izdelka	Modul pametnega stikala Dual
Znamka	Tesla
Model	ESW-1WAB-EU
Povezljivost	Wi-Fi 2.4 GHz IEEE 802.11b/g/n
Frekvenčni pas	2.412 - 2.4835 GHz
Največja moč RF	<20 dBm
Vhodna moč	100-240V AC, 50/60Hz
Največja obremenitev na kanal	5A
Dimenzije	48 mm × 48 mm × 18 mm
Namestitev	Za tradicionalnimi stikali ali vtičnicami, v stenski dozi
Nadzorna aplikacija	Tesla Smart (iOS & Android)
Kompatibilnost ožičenja	Enopolna, 2-gang, večkontrolna stikala
Način ponastavitve	Pritisnite in držite gumb ali preklopite 6-krat
Varnost	Pred namestitvijo izklopite varovalko; opozorilo o nevarnosti električnega udara
Certifikati	CE, EU izjava o skladnosti

Pogosto zastavljena vprašanja - Smart Switch Module Dual TESLA

Ali potrebujem nevtralni vodnik za namestitev?

Da, potreben je nevtralni vodnik. Preverite diagrame povezav 1-4 v priročniku za pravilno ožičenje.

Ali lahko uporabim ta modul z zatemnilnikom?

Ne, ta modul ni namenjen uporabi z zatemnilniki. Deluje s standardnimi stikali za vklop/izklop.

Kako ponastavim modul?

Dve metodi: (1) Pritisnite in držite gumb za ponastavitev 3 sekunde. (2) Preklopite priključeno stikalo 6-krat v 2 sekundah.

Katero frekvenco Wi-Fi zahteva?

Deluje samo na 2.4 GHz Wi-Fi omrežjih. 5 GHz ni podprt.

Ali lahko modul upravljam zunaj doma?

Da, prek aplikacije Tesla Smart na pametnem telefonu od koder koli z dostopom do interneta.

Kako seznanim modul z aplikacijo?

Odprite aplikacijo Tesla Smart, tapnite '+', izberite Stikala > Tesla Smart Switch Module Dual in sledite navodilom v aplikaciji za dokončanje seznanjanja.

Kakšna je največja obremenitev na kanal?

Vsak kanal lahko prenese do 5A (uporovna obremenitev). Preverite, da skupna obremenitev ne presega te meja.

Ali ga lahko uporabim s tripotnim stikalom?

Da, podpira večkontrolna stikala (več kot dve stikali). Oglejte si diagram povezave 4 v priročniku.

Ali je modul združljiv z Alexa ali Google Home?

Da, po seznanitvi z aplikacijo Tesla Smart ga lahko povežete z Alexa ali Google Home za glasovno upravljanje.

Kaj naj storim, če modul ne odziva?

Najprej preverite Wi-Fi povezavo in se prepričajte, da je modul napajan. Poskusite s ponastavitvijo (držite gumb 3 s ali preklopite 6-krat). Če še vedno ne odziva, znova seznanite v aplikaciji.

NAVODILA ZA UPORABO Smart Switch Module Dual TESLA

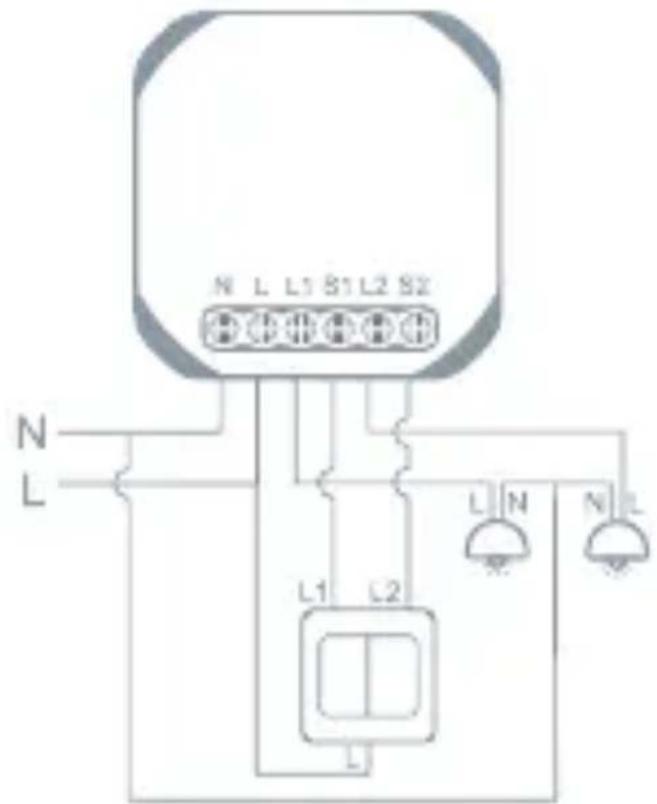

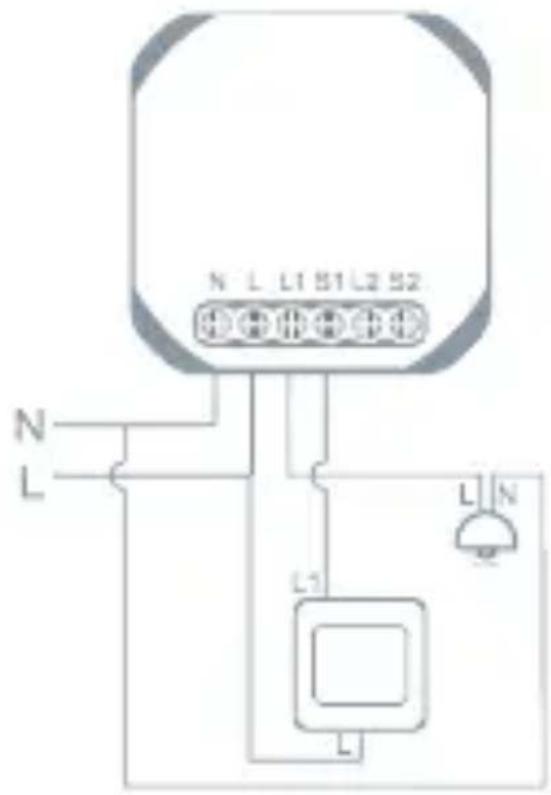

8 Schéma zapojenia 2

Vhodna moč: 100-240VAC 50 / 60Hz

Obremenitev: največ 5A v eno smer

Lahko povzroči resne poškodbe ali smrt. Pred namestitvijo izklopite napajanje odklopnika ali varovalke.

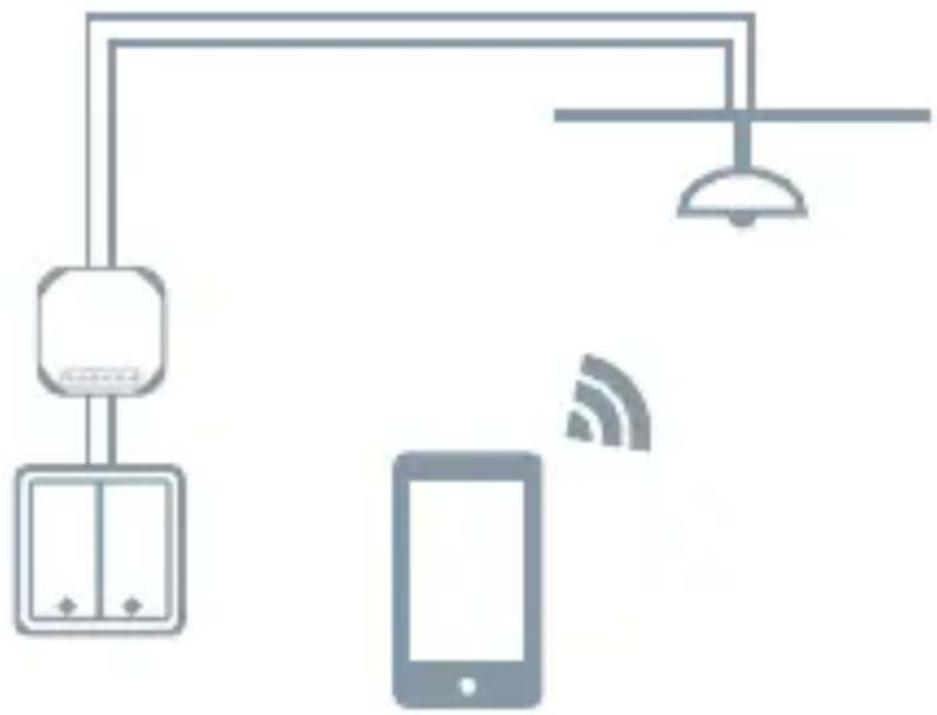

4 inteligentna tradicionalna stikala

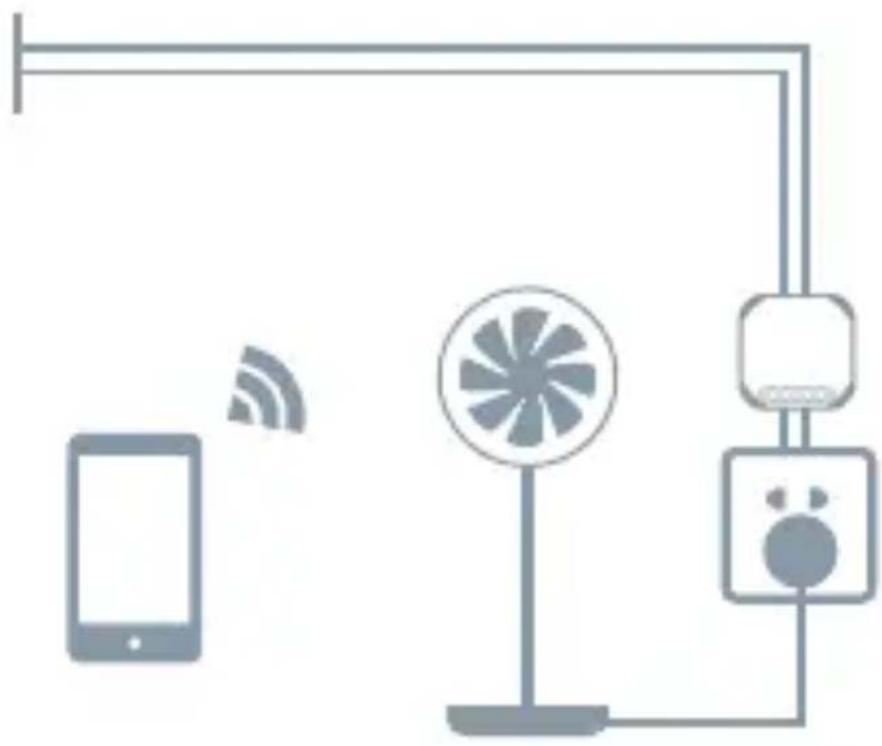

5 Inteligentna tradicionalna vtičnica

Namestite za tradicionalno vtičnico

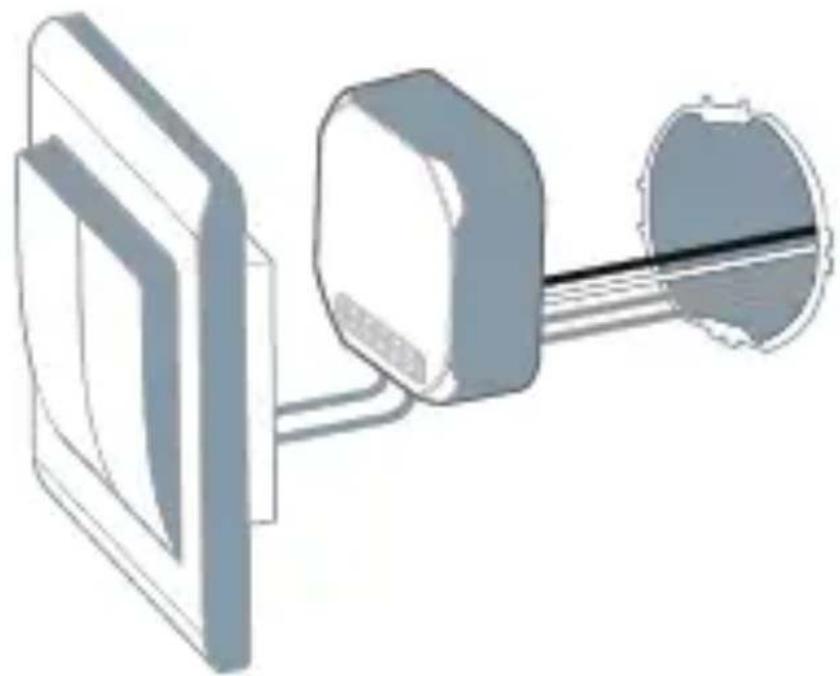

6 Skrit v škatli

Za nadzor več stikal

11 Prenesite aplikacijo

• Prenesite aplikacijo Tesla Smart s platforme Google Store ali Apple Store na vaš pametni telefon.
• Prepričajte se, da je vaš pametni telefon povezan z omrežjem usmerjevalnika 2,4 GHz.

• Odprite aplikacijo Tesla Smart in kliknite na »Add device« («Dodaj napravo).
• Izberite »Switches« - Tesla Smart Switch Module Dual
• Sledite navodilom, ki vas bodo vodila korak za korakom pri dodajanju naprave
  • Upravljajte napravo z aplikacijo

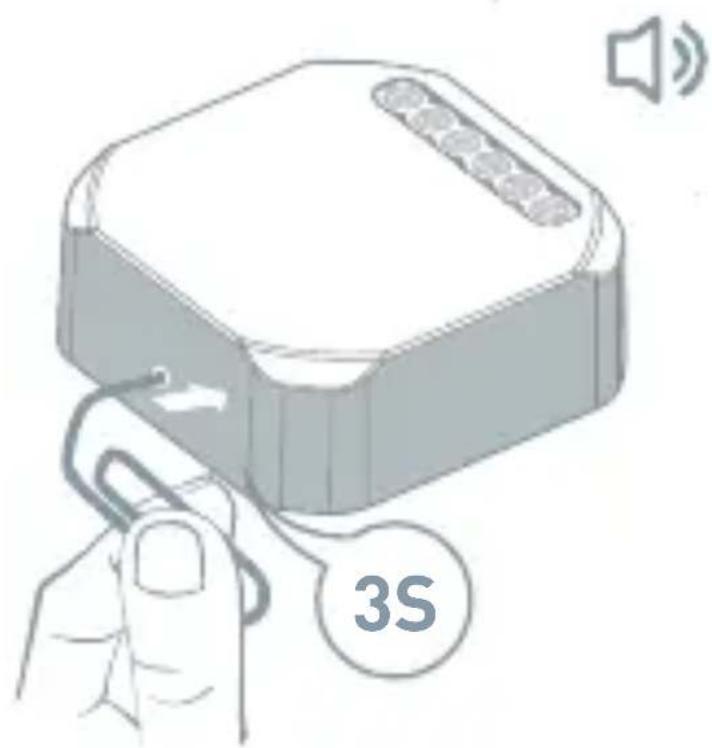

13 Ponastavitev možnosti 1

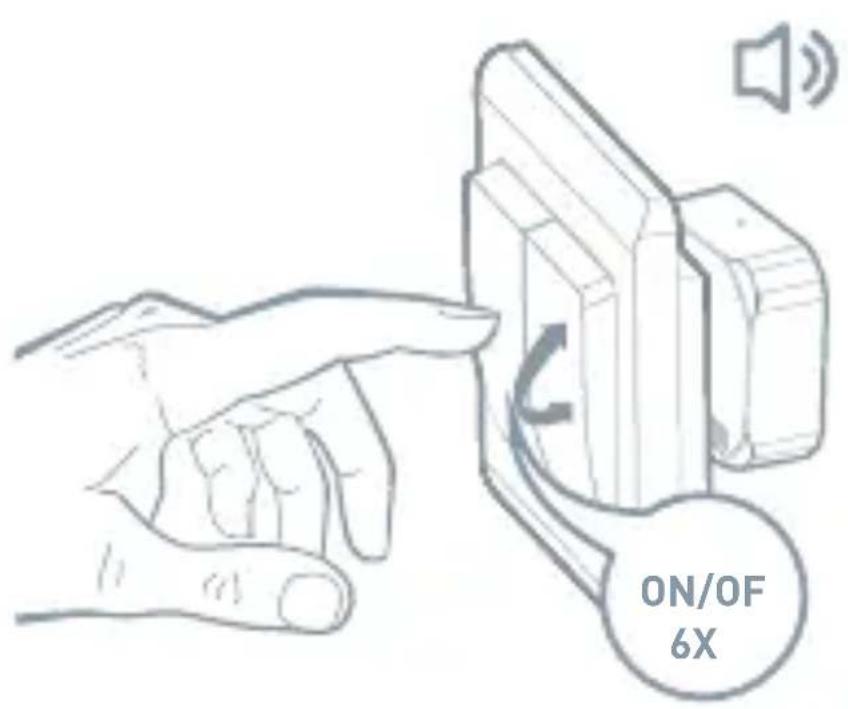

14 Ponastavitev možnosti 2

INFORMACIJE O ODSTRAN- JEVANJU IN RECIKLIRANJU

Vse izdelke s to oznako je treba odstraniti v skladu s predpisi o odstranjevanju električne in elektronske opreme (Smernica 2012/19/EU). Odstranjevanje teh naprav skupaj s komunalnimi odpadki ni dovoljeno. Vse električne in elektronske aparate odstranjujte v skladu s krajevnimi in evropskimi predpisi. Odlagajte jih na določena zbirna mesta z ustreznim dovoljenjem in certificiranjem v skladu s krajevnimi in zakonskimi predpisi. Pravilen način odstranjevanja in recikliranja pomagata zmanjšati vplive na okolje in zdravje ljudi. Dodatne informacije o odstranjevanju lahko dobite pri prodajalcu, pooblaščenem servisnem centru ali lokalnem organu.

IZJAVA EU O SKLADNOSTI

Witty, s.r.o potrjuje, da je tip radijske opreme ESW-1WAB-EU skladen z Direktivo 2014/53/EU. Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem spletnem naslovu: teslasmart.com/declaration

Povezljivost: Wi-Fi 2,4 GHz IEEE 802.11b/g/n Frekvenčni pas: 2.400 - 2.4835 MHz Največja energija za radijsko frekvenco (EIRP): < 20 dBm

Producent

Tesla Global Limited Gee Chang Industrial Building, 121 Des Voeux Road Central 852 00 Hong Kong www.teslasmart.com

TESLA

SMART SWITCH MODULE DUAL

KORISNIČKI PRIRUČNIK

EN

DE

CZ

SK

PL

HU

SL

HR

UA

RU

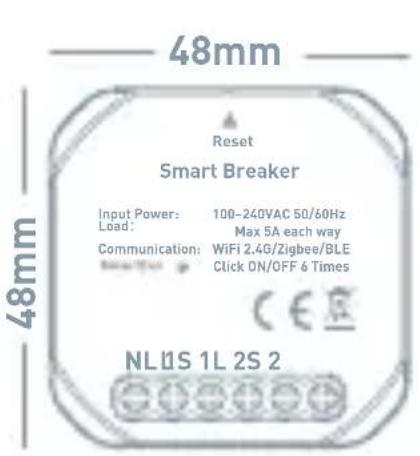

1 Dimenzija

2 Specifikacija

Ulazna snaga: 100-240VAC 50 / 60Hz

Za klasične prekidače

9 Shema ožičenja 3
