Typ produktu	Inteligentny przełącznik (podwójny)
Numery modeli	TSL-SWI-WIFI1 / TSL-SWI-WIFI2
Wymiary	86 x 86 x 37.5 mm
Zasilanie wejściowe	200–240 V AC, 50/60 Hz
Obciążenie rezystancyjne	Żarowe: 3–300 W; LED: 5–300 W
Protokół komunikacji	Wi-Fi 2.4 GHz (IEEE 802.11b/g/n)
Pobór mocy w stanie czuwania	≤ 0,5 W
Temperatura pracy	-10 °C do 45 °C
Wilgotność pracy	< 90%
Cykl życia	50 000 operacji
Wymagany przewód	Wymagany przewód neutralny
Kolory/Stan diody LED	Biały (włączony) / Zielony (wyłączony) lub miganie przy parowaniu
Metody sterowania	Przycisk ręczny, Aplikacja (Tesla Smart), Asystent głosowy
Zgodność z aplikacją	iOS i Android (aplikacja Tesla Smart)
Zasięg zdalnego sterowania	Do 25 m od routera (w zależności od ścian)
Udostępnianie wielu użytkownikom	Tak, poprzez udostępnianie w aplikacji
Dołączone akcesoria	Jednostka przełącznika, śruby
Wymagane narzędzia do instalacji	Śrubokręt (płaski i krzyżakowy), próbnik napięcia, szczypce
Czas instalacji	Ok. 30 minut
Procedura resetowania	Naciśnij i przytrzymaj przycisk przez 5 s, aż dioda LED zacznie migać
Zgodność z bezpieczeństwem	CE, RoHS; dostępna deklaracja zgodności UE
Producent	Tesla Global Limited, Hong Kong

Często zadawane pytania - Smart Switch Dual TESLA

Czy inteligentny przełącznik Tesla Smart Switch Dual wymaga przewodu neutralnego?

Tak, przełącznik wymaga przewodu neutralnego do zasilania. Jeśli Twoja puszka ścienna nie ma przewodu neutralnego, przełącznik nie będzie działał. Skonsultuj się z wykwalifikowanym elektrykiem, jeśli nie jesteś pewien.

Dlaczego mój przełącznik nie łączy się z aplikacją Tesla Smart?

Upewnij się, że Twój smartfon jest podłączony do sieci Wi‑Fi 2,4 GHz. Przełącznik obsługuje tylko 2,4 GHz. Upewnij się również, że przełącznik jest w trybie parowania (miga dioda LED) i że telefon znajduje się blisko przełącznika podczas konfiguracji.

Czy mogę sterować przełącznikiem, gdy Wi‑Fi jest niedostępne?

Tak, przycisk fizyczny nadal działa lokalnie, nawet gdy sieć jest offline. Jednak sterowanie aplikacją, głosem i inteligentne automatyzacje będą niedostępne do czasu przywrócenia połączenia.

Jakie jest maksymalne obciążenie, jakie może obsłużyć przełącznik?

Dla żarówek żarowych do 300 W; dla żarówek LED do 300 W. Całkowite obciążenie rezystancyjne nie może przekraczać tych limitów.

Jak zresetować inteligentny przełącznik Tesla Smart Switch Dual?

Naciśnij i przytrzymaj przycisk przełącznika przez 5 sekund, aż dioda LED zacznie migać. To przełącza przełącznik w tryb konfiguracji, a w aplikacji pojawi się jako nowe urządzenie.

Czy mogę udostępnić sterowanie przełącznikiem członkom rodziny?

Tak, po dodaniu urządzenia do swojego konta możesz je udostępnić innym użytkownikom aplikacji Tesla Smart za pomocą funkcji udostępniania w aplikacji. Będą mieli wtedy dostęp do zdalnego sterowania.

Co zrobić, jeśli przełącznik nie ma zasilania?

Najpierw sprawdź, czy wyłącznik obwodu jest włączony. Następnie upewnij się, że przewód neutralny jest prawidłowo podłączony. Jeśli zasilanie jest obecne, ale przełącznik nadal nie działa, skontaktuj się z pomocą techniczną.

Czy przełącznik działa z Wi‑Fi 5 GHz?

Nie, przełącznik działa tylko z Wi‑Fi 2,4 GHz. Router musi nadawać sieć 2,4 GHz, a telefon musi być podłączony do tej samej sieci podczas konfiguracji i normalnego użytkowania.

Jak daleko mogę sterować przełącznikiem od routera?

Efektywny zasięg wynosi do 25 metrów w otwartej przestrzeni. Ściany i materiały budowlane mogą zmniejszyć zasięg. Jeśli występują problemy z łącznością, przesuń router bliżej lub dodaj wzmacniacz Wi‑Fi.

Jakie rodzaje obciążeń może sterować przełącznik?

Przełącznik jest przeznaczony do oświetlenia, wentylatorów, rolet i innego sprzętu elektrycznego w granicach znamionowego obciążenia. Używa przekaźnika, więc nadaje się do obciążeń rezystancyjnych i indukcyjnych, jak określono w instrukcji.

INSTRUKCJA OBSŁUGI Smart Switch Dual TESLA

(Wymaga zerowy przewodnik)

PRZEWODNIK

SZYBKI START

• Obsługa głosem / Obsługa przy pomocy aplikacji
• Automatyka inteligentnego gospodarstwa domowego przy pomocy kilku urządzeń
• Wyłącznik ze wskaźnikiem LED

Prezentacja produktu

Inteligentne wyłączniki są odpowiednie do urządzeń elektrycznych, jak lampy, wentylatory, zasłony itp., które są podłączone do sieci, można je obsługiwać przy pomocy poleceń głosowych i aplikacji. Mają do dyspozycji różnego rodzaju czujniki, przy pomocy których użytkownik w prosty sposób osiągnie automatyki domowej.

Specyfikacja

Pobór mocy: 200~240V AC 50/60Hz
Obciążenie oporowe: INC 3•300W, LED 5•300W
Komunikacja (dostępna dla wybranych modeli)	WiFi 2.4G
Moc w trybie czuwania: ≤0.5W
Temperatura operacyjna: -10°C ~ 45°C
Wilgotność robocza: <90%
Żywotność: 50 000 cykli włączania
Wymiary: 86x86x37.5mm

Opis produktu

Przycisk włączenia/wyłączenia

Kolor światła Stan światła Stan wyłącznika
Białe OFF Wyłącznik wyłączony
	ON Wyłącznik włączony
	Miga Wyłącznik w trybie szybkiej konfiguracji
Zielone ON Wyłącznik wyłączony
	OFF Wyłącznik włączony

Zawartość opakowania

Ok. 30 minut twojego czasu do instalacji i ustawienia Włącznika

Instalacja

OSTRZEŻENIE: RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM

Instalacja tego produktu wymaga manipulację z okablowaniem o napięciu 100-240 Volt. Prosimy o konsekwentne dotrzymywanie opisanych kroków. W razie wątpliwości prosimy się zwrócić do wykwalifikowanego elektryka. Trzeba zapewnić, by wszelkie prace zostały przeprowadzone w zgodzie ze stosownymi przepisami lokalnymi i państwowymi.

1 Wyłącz bezpiecznik

Wyłącz bezpiecznik i przy pomocy wskaźnika napięcia przetestuj moc.

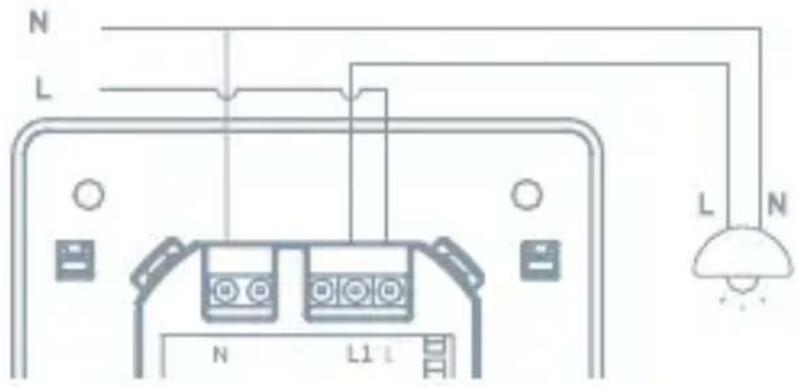

2 Schéma zapojenia

1 GANG

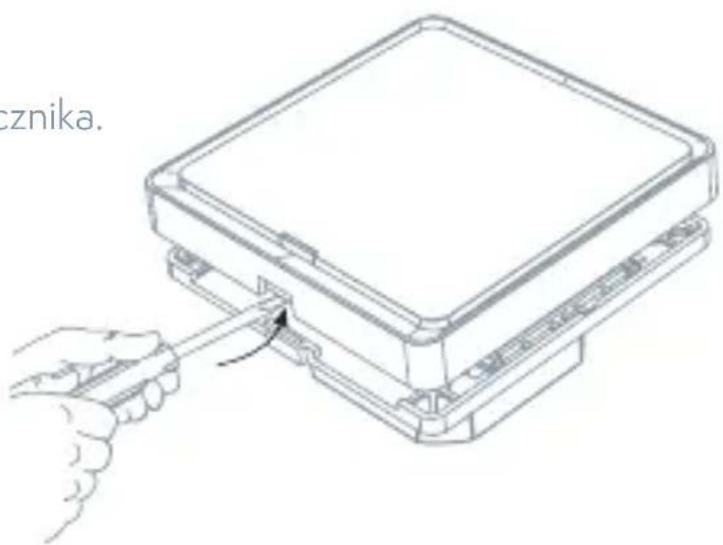

Usuń osłonę panelu wyłącznika.

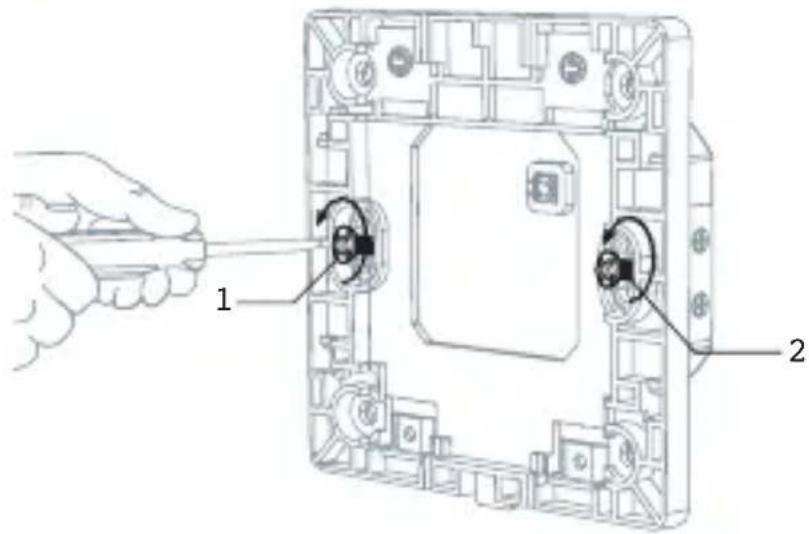

Zainstaluj wyłącznik

Wykorzystaj dostarczone śrubki.

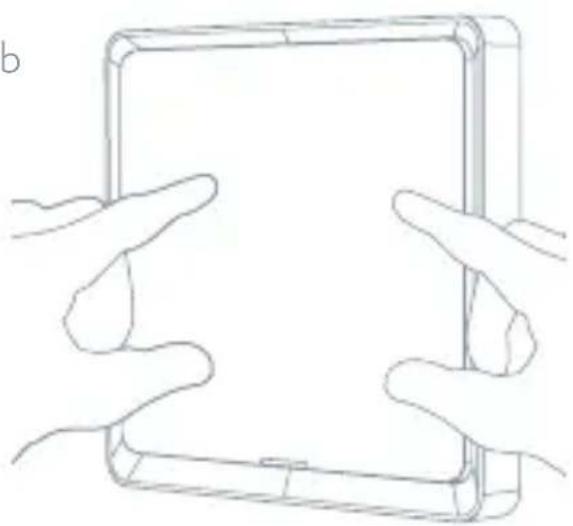

Przymocuj płytę ścienna

Przyłącz adapter do wyłącznika przy pomocy dostarczonych śrub i zatrzaśnij go do płyty ściennej.

Włącz zasilanie na bezpieczniku.

Zastosowanie

1 Przygotowanie do używania

• Pobierz do swojego smartfonu aplikację Tesla Smart z Google Store lub Apple Store.
• Upewnij się, że Twój smartfon jest połączony z siecią 2,4 GHz routera.

2 Przyłączenie urządzenia

• Otwórz aplikację Tesla Smart i kliknij na „Add device” („Dodaj urządzenie“).
  • Wybierz „Switches“ - Tesla Smart Switch
• Postępuj zgodnie ze wskazówkami, które poprowadzą Cię krok po kroku przez proces dodawania urządzenia

- Obsługa Włącznika przy pomocy aplikacji

Rozwiązywanie problemów

1. Włącznika nie można włączyć. Inteligentny Włącznik musi być przyłączony przewodnikiem zerowym. Jeżeli Włącznik nie jest przyłączony do przewodnika zerowego, nie może działać.
2. Produktu nie można przyłączyć do aplikacji. Upewnij się, że komórka i urządzenia (bramy) są przyłączone do tej samej sieci W-Fi a urządzenia są w trybie parowania. Sprawdź jakość sygnału komunikacji urządzenia.
3. Z jakiej odległości można produkt obsługiwać? Upewnij się, że odległość pomiędzy produktem a routerem Wi-Fi lub bramą nie przekracza 25 metrów. Gdy materiał i grubość ściany mają wpływ na komunikację, polecamy dokonać zmiany umieszczenia Wi-Fi routera lub bramy, lub też podnieść ilość Wi-Fi routerów lub bram i zapewnić przez to normalną komunikację produktu.
4. Będzie Włącznik działać nawet po odłączeniu od sieci? W razie odłączenia od sieci zacznie migać kontrolka stanu. W takim wypadku nie będą funkcjonowały wszelkie elementy obsługi aplikacji, inteligentne połączenie i dalsze funkcje sieci, jednak obsługa lokalna będzie działała nadal.

Resetowanie

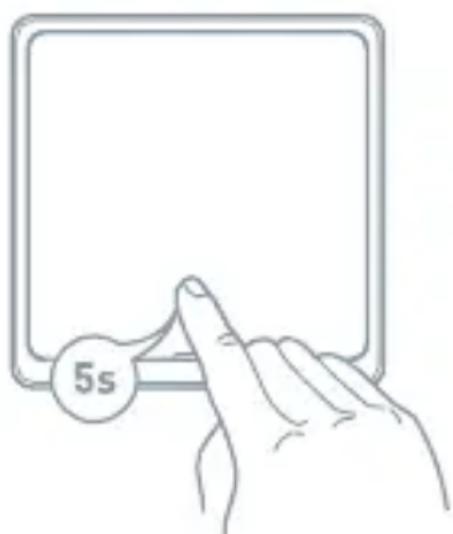

Gdy chcesz przeprowadzić reset wyłącznika i przejść w tryb szybkiej konfiguracji, naciśnij i przytrzymaj przez 5 sekund przycisk wyłącznika.

Uwaga:

1. W trakcie ustawień komórka i urządzenie muszą być podłączone do tej samej sieci Wi-Fi.
2. Jeżeli chcesz obsługiwać urządzenie na odległość, musi zostać dodane do konta.
3. Dzięki funkcji dzielenia się mogą produkt obsługiwać także inni użytkownicy.

Wszystkie produkty z niniejszym oznaczeniem należy utylizować zgodnie z przepisami w sprawie zużytego sprzętu elektrycznego i elektronicznego (dyrektywa 2012/19/UE). Wyrzucanie ich razem ze zwykłymi odpadami komunalnymi jest niedozwolone. Wszystkie urządzenia elektryczne i elektroniczne należy utylizować zgodnie ze wszystkimi przepisami w określonych miejscach zbiórki z odpowiednimi uprawnieniami i certyfikacją według przepisów regionalnych i ustawodawstwa. Właściwa utylizacja i recykling pomagają w minimalizacji wpływu na środowisko naturalne oraz ludzkie zdrowie. Pozostałe informacje w zakresie utylizacji można otrzymać u sprzedającego, w autoryzowanym serwisie lub w lokalnych urzędach.

DEKLARACJA ZGODNOŚCI EÚ

Tesla Global Limited niniejszym oświadcza, że ESW-1WAA-EU, ESW-2WA-A-EU urządzenia radiowego model jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: tsl.sh/doc

Łączność: Wi-Fi 2,4 GHz IEEE 802.11b/g/n

Zakresu(-ów) częstotliwość: 2.412 - 2.4835 MHz

Maks. moc częstotliwości radiowej (EIRP): < 20 dBm

Výrobca

Tesla Global Limited
