HASZNÁLATI ÚTMUTATÓ S-Plasma 55H Stamos

Ez a felhasználói kézikönyv a Stamos Germany S-Plasma 85H/125H plazmavágó leírását, használati utasítását és alapveto karbantartási eljárásait tartalmazza. Kérjük, alaposan olvassa el ezt a kézikönyvet.

A készülék tulajdonságainak és felhasználásának teljes megértése biztosítja annak helyes alkalmazását.

VIGYÁZAT

• Ügyeljen a saját és mások testi épsegére. Kérjük, olvassa el figyelmesen és tartsa be a leírt óvintézkedéseket.
• Kizárólag szakképzett személy végezheti a készülék javítását, üzemeltetését, karbantartását és ellenőrizését.
• A készülék használata során harmadik személyek, különösen gyermekek, nem léphetnek be a munkaterületre.

A VÁGÁS tűz- és robbanásveszélyes.

A forró fémet és a szikrákat a plazmaív továbbíthatja. Az elpattanó szikrák vagy forró fémdarabok, valamint a forró munkadarab és felszerelések tüzet vagy égési sérüléseket okozhatnak. Használat előtt ellenőrizze a munkakörnyezetet és bizonyosodjon meg róla, hogy használható benne a készülék.

• Távolítson el minden éghető anyagot 10,7 m-en belül a hegesztöberendezéstől.
• Amennyiben ez nem lehetséges, takarja le a közelben lévő tárgyakat.
• Ne vágjon olyan helyen, ahol egy kipattanó szikra éghető anyagra eshet.
• Védje magát és másokat az elpattanó szikrák és forró fémek terjedésétől.
• Mindig legyen körültekintő, ugyanis a szikrák és a forró anyagok vágáskor könnyen átjuthatnak a kis réseken és furatokon.
• Mindig ellenőrizze, hogy nem keletkezik-e tűz. Kötelező tűzoltó készüléket tartani a közelben.
• Mindig tartsa észben, hogy a mennyezeten, padlón vagy korlátozott területen történő vágás közben a tűz a munkadarab ellentétes, takarásban lévő oldalán is kigyulladhat.

Ne vágjon zárt tartályokat, például konténereket vagy edényeket

A munkakábelt a munkaterület közelében lévő hálózti aljzathoz csatlakoztassa, hogy elkerülje a helyiségben a hálózati kábel feltobzódását, így annak kockázatát, hogy az ismeretlen felületen áramütést, szikrát vagy tüzet okozzon.

• Ne használja a plazmavágót fagyott csövek felolvasztásához.
• Ne használja a plazmavágót gyúlékony anyagokat tartalmazó tartályok vágására. Ezeket előzetesen ki kell üríteni és alaposan ki kell tisztítani.
• Ne vágjon robbanásveszélyes port vagy gözszemcséket tartalmazó környezetben.
• Ne vágjon nyomás alatt álló hengereket, vezetékeket vagy edényeket.
• Ne vágjon olyan tartályokat, melyekben korábban gyúlékony anyagokat tároltak.
• Viseljen olajmentes védőruházatot, például börkesztyűt, vastag inget, szegecs nélküli nadrágot, bakancsot és sapkát.
• Ne helyezze a munkadarabot gyúlékony felületekre vagy azok fölé.
• A vágás megkezdése előtt távolítson el minden gyúlékony tárgyat, például bután öngyújtókat vagy gyufákat.
• A tervezett munkának megfelelően végezze a vágást, tartson tűzoltó készüléket a munkaterület közelében. Az elektromos töltettel bíró alkatrészekkel való érintkezés súlyos áramütést vagy egési sérülést okozhat. A hegy és a munkakör azonnal feszültség alá kerül, amint az áramellátást bekapcsolják. Az áramellátás bekapcsolásakor a tápfeszültség és a gép belső áramköre is feszültség alatt áll.

A plazmavágáshoz nagy feszültségértékre van szükség az iv létrehozásához és fenntartásához, hasonlóan a hegesztéshez (200–400 V DC), de az eszköz biztonsági zárral ellátott pisztollyal rendelkezik, amely automatikusan kikapcsolja a készüléket, ha a védökupak leválik vagy az elektróda hegye megérinti a fúvóka területét. A berendezés helytelen telepítése vagy földelése nagy kockázatot jelent.

AZ ÁRAMÜTÉS ÉLETVESZÉLYES.

• Soha ne érintse meg az elektromosan töltött alkatrészeket.
• Viseljen száraz, lyukmentes szigetelt kesztyüt és védőruházatot.
• Szigetelje magát a tárgyaktól és a talajtól száraz szigetelő szönyegekkel vagy ponyvákkal, amelyeknek elég nagynak kell lenniük ahhoz, hogy elkerüljék a test érintkezését a talajjal és a munkadarabbal.
• Ne érintse meg a plazmapisztoly egyik részét sem, ha azok érintkeznek a munkadarabbal vagy a talajjal.
• Kapcsolja ki az áramellátást, mielött ellenőrzi, tisztítja vagy kicseréli a plazmapisztoly részeit.
• A készülék telepítésekor kapcsolja ki a tápfeszültséget, vagy száraz szigetelő szönyegek segítségével szigetelje el magát megfelelően a tárgyaktól, illetve a talajtól.
• Ellenőrizze és bizonyosodjon meg arról, hogy a tápkábel földelővezetéke megfelelően van-e csatlakoztatva a földelőcsaphoz, vagy a kábeldugó megfelelően csatlakozik-e az aljzat megfelelő földeléséhez.

HU

• Mindig ellenőrizze a földelő csatlakozást.
• A bemeneti csatlakozás előkészítése előtt készítse elő a megfelelő földelővezetéket.
• Rendszeresen ellenőrizze a tápkábelt sérülések és szigetelés szempontjából. Sérülés esetén azonnal cserélje ki a kábeleket, mivel a nem szigetelt kábelek életveszélyesek lehetnek.
• Kapcsolja ki a készüléket, ha nem használja.
• A kábelt meg kell vizsgálni és ki kell cserélni, ha a kábel túlterhelt vagy sérült.
• Ne tekerje a készülék kábelét a készülék teste köré.
• Földelje a munkadarabot jó elektromos földeléssel.
• Kizárólag jó állapotú tartozékokat használjon.
• A készülék sérült alkatrészeit azonnal meg kell javítani vagy ki kell cserélni.
• Ipari alpinisták munkavégzése során kötelező biztonsági övet viselni.
• Az összes alkatrészt és fedelet tárolja egy helyen.
• Ne tartózkodjon a plazmapisztoly hegye és az ív közelében, a gomb bekapcsolása után.
• Rögzítse fémcspesszel a munkakábelt a munkadarabhoz (nem szabad leválnia a darabról), vagy helyezze a munkaasztalt a vágóeszközhöz olyan közel, amennyire a megmunkáláshoz szükséges.
• Szigetelje a terminált

A tápkábel kihúzása után a készülék továbbra is jelentős EGYENFESZÜLT-SÉG alatt állhat

Kapcsolja ki a készüléket, húzza ki a tápkábelt, ellenőrizze a bemeneti kondenzátor feszültségét, és győződjön meg arról, hogy a feszültség a nulla körül van, amikor kapcsolatba lép az eszközzel. Mielőtt hozzáérne a berendezés bármely részéhez, ellenőrizze a kondenzátorokra vonatkozó információkat a Karbantartási és üzemeltetési kézikönyvben.

AZ ELEKTROMOS ÁRAMÜTÉS ÉLETVESZÉLYES

Az inverter körül bizonyos működési szempontból nem biztonságos alkatrészek feszültség alá helyezve felrobbanhatnak. Az inverter kezelésekor mindig védje az arcát és viseljen hosszú ujjú inget.

A FELROBBANÓ ALKATRÉSZEK sérüléseket okozhatnak.

A hegesztési felületröl szikrák és fém részek pattanhatnak el.

Az ELPATTANÓ SZIKRÁK sérüléseket okozhatnak.

• Viseljen megfelelő arcvédőt vagy oldalvédővel ellátott védőszemüveget.
• Viseljen megfelelő a testet védő eszközt a bör védelme érdekében.
• Viseljen tűzálló füldugót és egyéb hallásvédőt, hogy megakadályozza a szikrák bejutását a fülébe.
• A vágás során az ív látható és nem látható (ultraibolya és infravörös) sugarakat hoz létre, amelyek szemkárosodást okozhatnak és égési sérülést okozhatnak a börön.

HU

Az ÍVSUGÁR szemkárosodást és égési sérülést okozhat.

• Viseljen megfelelő színű arcvédőt (sisakot vagy maszkot), mint szűrőt, amely védi az arcát és a szemét vágás közben.
• A biztonsági előírások a 9-es (minimum 8-as) színt írják elő minden 300 A-nál kisebb áram esetén. Alacsonyabb szűrésű színek használhatók, ha az ív teljesen áthatol a munkadarabon.
• Viseljen védőszemüveget oldalvédővel a sisak vagy maszk alatt.
• Használjon védőburkolatokat vagy korlátokat, hogy másokat védjen a vakító fénytől vagy a szikráktól; Ígyelmeztessen másokat, hogy ne nézzenek a fényívbe.
• Viseljen tűzálló, tartós anyagból (bőr, pamut vagy gyapjú) készült védőruházatot és megfelelő munkacipőt.

PLAZMA

Általános információk a plazmáról. A plazmavágó nyomás alatt álló gáz, például levegő felhasználásával működik. A csatorna közepén egy negatív töltésű elektróda található, közvetlenül alatta van a fúvóka. A forgó gyűrű hatására a plazmasugár a megengedett sebességgel forog. Ha a negatív elektróda feszültség alá kerül, és a fúvóka hegye érintkezik a fémmel, akkor ez a kapcsolat áramkört hoz létre. Ekkor gyújtószikra keletkezik az elektróda és a fém között.

Amikor a bejövő gáz átfolyik a csövön, a gyújtószikra addig melegíti a gázt, amíg el nem éri a negyedik állapotot. Ez a reakció azt eredményezi, hogy az irányított plazma körül-belül 16 649 °C vagy annál magasabb hőmérsékleten 6096 m/mp sebességgel mozog, és a fém füsté és olvadt maradékká redukálódik. A plazma maga vezeti az áramot. Az ív keletkezését lehetővé tevő munkaáramkör addig létezik, amíg az elektróda feszültség alatt áll, és a plazma érintkezik a megmunkálandó anyaggal. A vágó fúvókának van egy második csatornacsóportja. Ezek a csatornák lehetővé teszik a védögáz folyamatos elvezetését. Ennek a gázáramnak a nyomása teszi lehetővé a plazma sugarának szabályozását.

Figyelem! A géphez gázként kizárólag sürített levegőt lehet alkalmazni.

Áramszabályozás

Az automatikus áramkorlátozó funkció véd a túlfeszültség ellen, biztosítva a műszaki adatlapban megadott érték fenntartását. Hővédelem A hővédő áramkör akkor akti-válódik, ha a készülék túllépi az bekapcsolási időt (duty cycle). Ez a gép leállását okozza.

Duty Cycle

A bekapcsolási idő a működési idő százaléka (percben mévre) 10 perces periódusban, amely alatt a gépet normál hőmérsékleti körülmények között folyamatosan működtetik. Ha a bekapcsolási periódus paramétereit túllépik, a túlmelegedés elleni védelmi rendszer aktiválódik, amely leállítja az egység működését, amíg lehül a normál üzemí hőmérsékletre. A meghatározott bekapcsolási idő paramétereinek folyamatos túllépése a készülék túlzott károsodásához vezethet.

HU

HU

JELMAGYARÁZAT:

0.

Be/kikapcsoló gomb

Áramszabályozó CURRENT = A főáram szabályozása

2.

Túlterhelés / meghibásodás = A lámpa két esetben gyullad ki:

a) ha a gép meghibásodott és nem használható.

b) ha a hegesztő túllépte a szokásos túlterhelési időt, biztonsági módba lép, majd kikapcsol. Ez azt jelenti, hogy a készülék készenléti üzemmódba kapcsol, miközben szabályozza a hőmérsékletet és a túlmelegedést. A folyamat során az előlapon található figyelmeztető lámpa kigyullad. Ebben az esetben nem szükséges kihúzni a hálózati csatlakozót az aljatból. A ventilátor tovább jár, hogy lehütse a készüléket. Ha a piros lámpa már nem világít, az azt jelenti, hogy a készülék üzemi hőmérsékletre hült és újra használható.

3.

ÁRAMELLÁTÁS = a jelzőfény akkor világít, amikor a gép be van kapcsolva.

4.

LED kijelző = az aktuális áramerösség értékét jeleníti meg.

5.+6.

Plazma elektróda (pisztoly) csatlakozás: A plazma fényív nagy energiasürűsége lehetővé teszi a nagy vágási sebesség elérését, miközben biztosítja annak kiváló minőségét. Nincs szükség speciális, drága gázra; a normal sürített levegő használata és a problémamentes működés garantálja a kényelmes működést a tartályok, karosszéria és acél feldolgozásakor a fűtési, légkondicionáló és szellőztető iparban vezetékek és szaniter rendszerek telepítésekor.

7.

Földelő vezeték csatlakozó

8.

GÁZ/ levegőcsatlakozás

Minden hegesztőeszköz hátulján található egy csavar, és tájékoztatás a megfelelő födelés biztosításának szükségességéről. A használat megkezdése előtt feltétlenül szükséges, hogy a hegesztőgépet legalább 6 mm2 keresztmetszetű kábellel földeljék, hogy elkerüljék az elektromos töltések kisüléséből adódó esetleges problémákat.

10.

További tápcsatlakozás a plazma pisztoly vezetékéhez

11.

POST TIME = A beállított idő utáni gázkiáramlás másodperces időtartományokban. Ez a beállítás a vágási után az olvadt darabok lehűtése szempontjából fontos és az oxidáció elleni védelmet biztosítja.

12.

ROCKER SWITCH = Ha a vágó elem nincs a konkrét, automatikusan meghatározott helyzetbe állítva, nyomja meg a vágópisztoly inditógombját a vágás megkezdéséhez. A vágás befejezéséhez engedje el a gombot, ez a fajta plazmavágás rövid heg vágására szolgál. Ha a vágóelem az automatikusan meghatározott helyzetbe van állítva, nyomja meg egyszer a vágópisztoly gombot a plazma ív elinditásához. Ily módon biztosítható a folyamatos vágás. A vágás befejezéséhez nyomja meg újra a gombot. Ez a fajta plazmavágás hosszabb hegesztések vágásánál használható.

13.

2T/4T kapcsoló

14.

POST FLOW = Ezzel a gombbal lehet beállítani a gáz befecskendezés idejét a folyamat befejezése után.

15.

TEST GAS = védelem

16.

U.V LED = Under Voltage LED. Ez a LED gyullad ki, ha a feszültség 330 V alá csökken

17.

O.V LED = Over Voltage LED. Ez a LED gyullad ki, ha a feszültség 420 V fölé nö

18.

GASSHT = Ez a LED akkor világít, ha a gázáramlás nem áll rendelkezésre, vagy elégtelen.

19.

PHASEN STROMVERLUST = Amennyiben nincs 3 áramfázis csatlakoztatva a géphez, azaz csak kettő vagy egy fázis van csatlakoztatva, ez a LED gyullad ki és a gép leáll

20

CNC csatlakozóaljzat

S-Plasma 55H KAPCSOLÁSI RAJZ

S-PLASMA 55 H

Tápkábel

ELÖLNÉZET
HÁTULNÉZET

	Levegőkompresszor
Kompresszornyomáscsökkentő

	2	3
0		4
11		1

Ház földelése

7

6

5

9

8

Testkábel

Munkadarab

A szigetelt vezérlőelektródás bipoláris tranzisztor (ang. Insulated Gate Bipolar Transistor, röviden: IGBT) egy félvezető elem, amelyet nagy teljesítményű áramkörökben használnak, mivel ötvözi a bipoláris tranzisztor előnyeit (pl. nagy vezetőképesség, nagy ellenállási feszültség, tartós teljesítmény hegesztőgépekben) és a szigetelt kapuelektródával ellátott térvezérlésű tranzisztor előnyeit (szinte áramveszteség nélküli vezérlés). A rövidzárlattal szembeni ellenállás szintén előny, mivel az IGBT korlátozza a terhelési áramot. Az IGBT áramkörök a függőleges MOSFET áramkörök továbbfejlesztését jelentik

Vágópisztoly

NORMÁL ÁRAM: hegesztögépet tápellátása egy fázisból történik (230V +/- 10%)

HU

HU

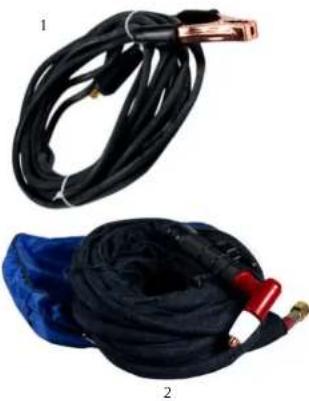

PLAZMAVÁGÓ TARTOZÉKOK

1. Kizárólag az S-PLASMA 85CNC esetében

S-PLASMA 85H / S-PLASMA 85CNC HÁLÓZATI CSATLAKOZÁS

STARKSTROM: = Ezek az eszközök háromfázisú csatlakozással működnek (400V +/- 10%)

A szigetelt vezérőlelektródás bipoláris tranzisztor (ang. Insulated Gate Bipolar Transistor, röviden: IGBT) egy félvezető elem, amelyet nagy teljesítményű áramkörökben használnak, mivel ötvözi a bipoláris tranzisztor előnyeit (pl. nagy vezetőképesség, nagy ellenállási feszültség, tartós teljesítmény hegesztőgépekben) és a szigetelt kapulelektródával ellátott térvezérészű tranzisztor előnyeit (szinte áramveszteség nélküli vezérlés). A rövidzárlattal szembeni ellenállás szintén előny, mivel az IGBT korlátozza a terhelési áramot. Az IGBT áramkörök a függőleges MOSFET áramkörök továbbfejlesztését jelentik

HU

HU

S-Plasma 85H + 125H / 85CNC + 125CNC üzembe helyezése

Hálózati csatlakozás A sárga-zöld vezeték a PE védővezeték csatlakoztatására szolgál. A három fázis (fekete, barna és kék) bármilyen módon csatlakoztatható az L1, L2 és L3-hoz. Ezt a munkát csak szakképzett villanyszerelő végezheti.

L L L PE

FIGYELEM!

Az elektroenergetikai csatlakozással rendelkező hegesztőberendezéseket kizárólag szakképzett villanyszerelő helyezheti üzembe!

CNC S-PLASMA 125CNC ÜZEMBE HELYEZÉSE

A vagónak a CNC géphez történő kapcsolásához a dugó két pinjét kell csatlakoztatni: Pin 4: pozitiv pólus

Pin 2: negativ pólus

CNC S-PLASMA 85CNC ÜZEMBE HELYEZÉSE

A vágónak a CNC géphez történő kapcsolásához a dugó két pinjét kell csatlakoztatni: pin 3 és pin 4. A CNC akkor fog működni, amikor a CNC gép be van kapcsolva, különben csak a kézi vágás fut. Az 1-es és 2-es pin gyárilag van csatlakoztatva, és ez csak és kizárólag kézi vágáshoz használható:

Pin 3: pozitív pólus

Pin 4: negativ pólus

Részletes műszaki adatok

	S-Plasma55H	S-Plasma 85H ésS-Plasma 85CNC*	S-Plasma 125H ésS-Plasma 125CNC*
Hálózati feszültség 230V	1-fázis	400V3-fázis	400V3-fázis
Frekvencia 50Hz 50Hz 50Hz
Bemeneti áram	16A	19 A	20 A
Üresjáratí feszültség	230V 280V	300V
Védelmi besorolás	IP20S	IP20S	IP21S
Szigetelési besorolás	F	F	F
Túlfeszültség elleni védelem	Igen	Igen	Igen
Hűtés	Ventilátor	Ventilátor	Ventilátor
Mágneszár Igen	Igen	Igen
Bekapcsolási ciklus max. áramerösség A esetén	60%	60%	60%
Áramerösség A 100%-os bekapcsolási időnél	42,6	65,8	96,8
Vágóáram	10-55 A	20-85 A	10-125 A
Ív keletkezés	Érintkezéses	Érintésmentes	Érintésmentes
Vágás vastagsága	17 mm	27 mm	34 mm
Vágás szélessége	1 mm	1,2 mm	1,4 mm
kompresszor csatlakozás	4,5 bar,30-100 l/min.	5,5 bar,175 l/min.	7 bar250 l/min
Súly (nettó)	9.4 kg	19,5 kg	30 kg
Méretek h./sz./m. (mm)	530/380/380	660/370/450	660/370/450

* FIGYELEM! A S-Plasma 85CNC és S-Plasma 125CNC modellek további CNC csatlakozóval rendelkeznek. Emellett ez a két plazmavágó modell egyenes pisztollyal van ellátva:

HU

HU

Üzembe helyezés

I. Minden plazmavágóhoz tartozik egy hálózati kábel, melyet a plazmavágó bemeneti feszültségének megfelelő áramforráshoz kell csatlakoztatni.
2. Az oxidáció elkerülése érdekében a tápkábelt megfelelően kell csatlakoztatni a csatlakozóhoz vagy a kapcsolóhoz. Amennyiben lehetséges, ellenőrizze méröműszerrel, hogy a feszültség a megfelelő tartományban van-e.

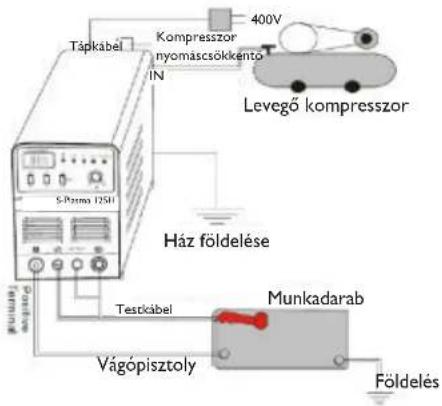

A vezetékek csatlakoztatása (bekötési rajz)

Tápkábel Kompresszor nyomáscsökkénto 400V IN S-Pazma 125H Levegő kompresszor Ház földelése Testkábel Munkadarab Vágópisztoly Földelés

Használat

Kapcsolja be a kapcsolót a hátsó panelen, a lámpa kigyullad és megjelenik az aktuális áramérték.

Állítsa be a követelményeknek megfelelő gáznyomást, és nyissa ki a kompresszor szelepet. Nyomja meg a vezérlögombot a vágópisztolyon, a szelep aktiválódik, ezután látható és hallható az ív. A vágósugarat a munkadarab vastagságának megfelelően állítsa be. Helyezze a vágópisztoly rézfúvókáját a munkadarabra (fényív esetén állítsa a rézfúvókát kb. 2 mm-re a munkadarabtól), nyomja meg a pisztoly gombját, amíg az ív létre nem jön, emelje meg kissé, kb. 1 mm-re a munkadarabtól a vágópisztolyt, és kezdje el a vágást.

STARKSTROM = Ezek az eszközök háromfázisú csatlakozással működnek (400V +/- 10%)

HU

HU

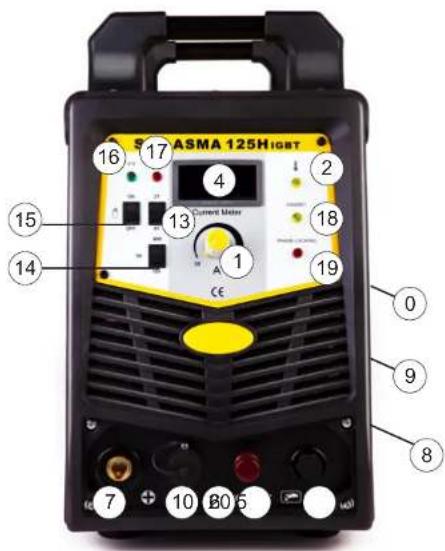

S-PLASMA 125H | S-PLASMA 125CNC

SMA ASMA 125HIGBT 16 17 4 2 13 Current Meter 18 19 0 15 14 CE 9 8 7 10 80 6

1. Kizárólag a S-PLASMA 125CNC modell esetén

A szigetelt vezérlőelektródás bipoláris tranzisztor (ang. Insulated Gate Bipolar Transistor, röviden: IGBT) egy félvezető elem, amelyet nagy teljesítményű áramkörökben használnak, mivel ötvözi a bipoláris tranzisztor előnyeit (pl. nagy vezetőképesség, nagy ellenállási feszültség, tartós teljesítmény hegesztőgépekben) és a szigetelt kapuelektródával ellátott térvezérlésű tranzisztor előnyeit (szinte áramveszteség nélküli vézérlés). A rövidzárlattal szembeni ellenállás színtén előny, mivel az IGBT korlátozza a terhelési áramot. Az IGBT áramkörök a függőleges MOSFET áramkörök továbbfejlesztését jelentik

ÜZEMBE HELYEZÉS

A. Kicsomagolás

Csomagolja ki az összes alkatrészt a csomagolásból, és győződjön meg arról, hogy a szállítólevélen lévő összes tételt megkapta.

B. Munkakörnyezet

Bizonyosodjon meg arról, hogy a munkaterületen megoldott a jó szellőzés. A készüléket tengely ventilátorral hütik, amely egy elektronikus rendszer segítségével levegőáramot biztosít a hátsó részen.

(Megjegyzés: A házat úgy kell telepíteni, hogy a szellőzőnyilások közlebb legyenek a készülék elejéhez.) Hagyjon körülbelül 15 cm szabad helyet az elülső részen, és 15 cm-t mindkét oldalon a tisztításhoz. Ha az egyseéget megfelelő hűtés nélkül működtetik, a bekapcsolási idő jelentősen lerövidül.

C. Kábelbemeneti csatlakozás

Minden eszköz rendelkezik egy fő tápkábellel, amely biztosítja a készülék megfelelő áramerösségét és feszültségét. A gép súlyos károsodásához vezethet, ha a gépet olyan áramforráshoz csatlakoztatja, amely meghaladja a szükséges paramétereket, vagy ha a fázis nem megfelelő. Erre a garanciális feltételek nem vonatkoznak, és ez a felhasználó hibájának minősül.

D. Plazmapisztoly csatlakozása

A plazmapisztolyt úgy kell csatlakoztatni az eszközhöz, hogy a pisztolyt a gép elején lévő pisztolytartó csatlakozóhoz csavarja. A szerkezetet csavarhúzóval enyhén meghúzva kell rögzíteni. Ne húzza meg túlzottan.

A PLAZMAPISZTOLY FELÉPÍTÉSE

Elektróda Forgógyűrű Fúvóka Kerámia védőkupak

HU

HU

A. A plazmapisztoly felhelyezése

Helyezze a plazmapisztolyt a védőkupakkal felfelé, és csavarja le. (A védőkupak tartja a hegyet, a forgó kerámiagyűrűt és az elektródát.) Távolítsa el a hegyet, a forgó kerámiagyűrűt és az elektródát. Szerelje vissza az elektródát, a forgó kerámiagyűrűt és a hegyet. Szükség esetén cserélje ki a kopott alkatrészeket. Helyezze a védőkupakoz a plazmapisztoly végére, és csavarja rá kézzel, amíg stabil nem lesz. Amennyiben a felhasználó ellenállást tapasztal ezen eljárás során, a munka megkezdése előtt ellenőrizze a meneteket és a különböző alkatrészek helyét.

Figyelem!

Egyes plazmapisztolyok esetében, amelyek nem rendelkeznek átkapcsolható elektródával, a megfelelő elektromos csatlakozás biztosítása érdekében az elektródát kiegészítő fogóval kell meghúzni.

HASZNÁLAT

A. Előkészületek

Állítsa a kapcsolót ON állásba Helyezkedjen úgy, hogy könnyen leolvashassa a készülék légnyomását. Nyomja meg a plazmapisztoly gombját (ekkor elindul a levegóáramlás a pisztolyból), állítsa a nyomásszabályozó szelepet kb. 6-7 bar értékre, majd engedje el plazmapisztoly gombját.

Figyelem!

A légnyomás 5 és 8 bar közötti tartományban engedélyezett. Különböző próbák végezhetők, de ügyelni kell arra, hogy a légnyomás ne csökkenjen le túlságosan, mert ez károsíthatja a kopóalkatrészeket. Rögzítse a födelés csipeszeket a munkadarabon. A csipesz t a munkadarab fő részéhez csatlakoztassa, és ne ahhoz a részhez, amelyet eltávolítanak.

B. Vágás

I. Drag típusú vágás

Helyezze a plazmapisztoly hegyét a munkadarabra, nyomja meg a gombját, és mozgassa pisztoly hegyét, amíg az hozzá nem ér a munkadarabhoz, és létre nem jön a vágóiv. A vágóiv létrehozása után mozgassa a plazmapisztolyt a kívánt irányba úgy, hogy a pisztoly hegye mindig kis szögbet zárjon be a munkadarabbal, miközben azzal érintkezik. Ezt a munkamódszert dragnak nevezik. Kerülni kell a túl gyors mozgásokat. A túl gyors mozgást szikrák jelzik, amelyek a munkadarab felső oldalán keletkeznek. Olyan ütemben mozgassa a plazmapisztolyt, hogy a szikrák a munkadarab alsó oldalán összpontosuljanak, és a müvelet folytatása előtt győződjön meg arról, hogy az anyag teljesen szétvált. A drag típusú vágás sebességét igény szerint igazítsa.

2. Hetente végzendő karbantartás

Ellenőrizze, hogy a szellőzés megfelelően működik-e. Távolítsa el vagy porszívózza össze az összes port vagy törmeléket az egész gépből, beleértve a légszűrőket is.

3. Távtartó vágás

Bizonyos esetekben előnyös lehet, ha a pisztoly hegyét a munkadarab felett kb. 1/16 „-1/8“ tartják, így a hegybe visszavezetett anyag csökkentésével folyik a vágás, ami maximális behatolást eredményez a vágott anyagba. Távtartó vágást akkor érdemes alkalmazni, ha elválasztó vagy hasító vágást végeznek. Ezt a technikát fémlemez vágásakor javasolt alkalmazni, hogy minimalizálható legyen fémforgács keletkezése, amely megrongálhatja a hegyet.

4. Fúrás

Fúráskor helyezze a hegyet kb. 3,2 mm-rel a munkadarab fölé. Tartsa a pisztolyt enyhe szögben, hogy távol tartsa a szikrákat a pisztoly hegyétől és a kezelötől. Indítsa el a fő ívet és engedje le a pisztoly hegyét addig, amíg a fő ív létrejön és szikrák nem keletkeznek. Ellenőrizze a fúrást egy próbadarabon, és ha a folyamat megfelelő, hajtsa végre az előre meghatározott vonalon.

KARBANTARTÁS

Ellenőrizze, hogy a plazmapisztoly nem sérült-e, nincs-e rajta repedés vagy szigetelés nélküli kábel. A készülék használata előtt cserélje ki vagy javítsa meg. Az erősen kopott fúvóka / plazmapisztoly hegy lassabb sebességet, feszültségesést és egyenetlen szétválasztást okoz. Az erősen kopott plazmapisztoly hegy / fúvóka jele a megnyújtott vagy túl nagy fúvóka nyílás. Az elektróda külső része 3,2 mm-nél nem lehet mélyebben. Amennyiben a megadott méretnél többet kopott, cserélje ki. Amennyiben a kupak nem rögzíthető, ellenőrizze a menetet.

Figyelem!!! A fúvóka és az elektróda cseréjekor mindenképp ellenőrizze, hogy a készülék ki van-e kapcsolva.

Ellenőrzés

1. A berendezést mindig biztonságosan földelni kell.
2. Ellenőrizze, hogy minden csatlakozás megfelelően van-e csatlakoztatva.
3. Ellenőrizze, hogy a tápkábel megfelelő feszültséget biztosít-e.
4. Ügyeljen arra, hogy a kábel és a tömlök ne legyenek sérültek vagy kopottak.
