NÁVOD K OBSLUZE S-Plasma 55H Stamos

Tento manuál obsahuje popisy, návod k použití a základní postupy pro Stamos Germany plazmovou řezačku S-Plasma 55h / 85h / 125H. Prostudujte si tento manuál detailně. Kompletní porozumění vlastností a možností využití zařízení je předpokladem pro jeho správné použití.

Upozornění:

  • Chraňte sebe a ostatní před zraněním. Pečlivě si přečtěte a dodržujte bezpečnostní opatření.
  • Opravy, používání a údržbu produktu by měly provádět pouze kvalifikované osoby.
  • Během používání přístroje zdržujte každého, především děti, od místa jeho použití

Řezání může způsobit požár nebo výbuch.

Horký kov a jiskry jsou odfukovány od plazmového oblouku. Tyto jiskry, žhavý kov, horký pracovní nástroj a horké části pracovního nástroje mohou způsobit požár nebo popáleniny. Zkontrolujte pracovní prostředí a před použitím zařízení se přesvědčte, že je vhodné na tuto práci.

  • Odstraňte všechny hořlaviny v dosahu 10,7 m od svářecího přístroje.
  • Pokud to není možné, pečlivě a vhodným materiálem tyto předměty přikryjte.
  • Neřezejte tam, kde se mohou létající jiskry setkat s hořlavým materiálem.
  • Chraňte sebe a ostatní před jiskrami a roztaveným kovem.
  • Mějte na paměti, že se jiskry a horké materiály při řezání mohou snadno dostat přes malé trhliny a otvory do přilehlých oblastí.
  • Dívejte se stále po ohni a vždy mějte při sobě hasicí přístroj.
    • STAMOS WELDING GROUP
  • Uvědomte si, že řezání na stropě, podlaze nebo jejich částech, může způsobit požár na protilehlé straně, která není vlditelná.

Nepoužívejte řezačku na uzavřených nádobách, jako jsou např. nádrže nebo sudy.

Připojte pracovní kabely co nejpraktičtěji se zásuvkou ležící v blízkosti pracoviště. Tím zabráníte, že bude napájecí kabel rozprostřen po celé místnosti na neznámém povrchu, který by mohl způsobit elektrický šok, Jlskry a vzník pořáru.

  • Nepoužívejte plazmovou řezačku na rozmrazování potrubí.
  • Zásadně neřezejte nádoby, které mohou obsahovat hořlavé materiály. Ty musí být nejdříve vyprázdněny a důkladně vyčištěny.
  • Neřezejte v ovzduší, které obsahuje výbušný prach nebo plyny.
  • Neřežte pod tlakem stojící válce, vedení a nádoby, které jsou pod tlakem.
  • Neřežte v nádobách, v nichž byly uloženy zápalné látky.
  • Noste ochranné oblečení, jako např. kožené rukavice, tlusté košile, kalhoty bez manžet, vysoké boty a ochranu hlavy.

  • Neumisťujte pracovní plochu na hořlavé povrchy. Odstraňte ze sebe vše hořlavé, jako např. butanové zapalovače, nebo sirky ještě před tím, než začnete řezat.

  • Dodržujte podmínky pro práci s ohněm a ujistěte se, že máte v blízkosti hasicí přístroj. Kontakt s nabitými elektrickými komponentami může způsobit závažné otřesy nebo dokonce vážné popáleniny. Přístroj a pracovní okruh jsou elektricky nabítě, pokud je proud zapnutý. Vstupní elektrický obvod a vnitřní elektrický cyklus přístroje jsou také pod napětím, pokud je proud zapnutý.

Řezání plazmou vyžaduje ke spuštění a udržení oblouku vyšší počet voltů než je pravidlem u svařování (200-400 V). Zařízení ale disponuje pistolí, která je vybavená bezpečnostním zámkem, který zařízení automaticky vypne, pokud se ochranný štít rozpustí, nebo se špice dotkne elektrody uvnitř hubice. Nesprávná instalace nebo uzemnění vybavení zařízení představují velké nebezpečí.

ELEKTRICKÝ ŠOK JE ŽIVOTU NEBEZPEČNÝ.

  • Nikdy se nedotýkejte elektrických součástí.
  • Používejte suché, neperforované izolační rukavice a ochranu těla.
  • Izolujte se od předmětu a země, přičemž použijte suchou izolační pokrývku, nebo překrývací plachtu, které jsou dostatečně velké na to, aby zabránily jakémukoliv tělesnému kontaktu s prací nebo zemí.

- Nedotýkejte se žádných částí hořáku, pokud je právě v kontaktu s předmětem, nebo se zemí.

- Před čištěním, výměnou, nebo kontrolou čásí pistole, vypněte napájení.

- Na výkonovém měníči nemohou explodovat spolehlivé díly, pokud jsou zásobeny proudem. Pří zacházením s měníčem vždy používejte obličejový štít a noste svršní oděv s dlouhým rukávem.

- EXPLODUJÍCÍ DÍLY MOHOU ZPŮSOBIT ZRANĚNÍ.

- Jiskry a kovy stříkají z místa svařování.

- ODLETUJÍCÍ JISKRY MOHOU ZŮSOBIT ZRANĚNÍ.

- Noste obličejový štít nebo ochranné brýle s bočním krytem.

- Používejte vhodnou ochranu těla, abyste chránili pokožku.

- Noste žáruvzdorné špunty do uší nebo jinou ochranu sluchu, abyste zabránili tomu že se jiskry dostanou do uší.

- Obloukové paprsky ze řezání produkují obrovské množství viditelných a neviditelných (ultrafialových a infračervených) paprsku, které mohou popálit oči a kůži.

• OBLOUKOVÉ PAPRSKY MOHOU POPÁLIT OČI A KŮŽI

- Noste ochranu obličeje (přilbu nebo štít) s vhodným odstínem, který slouží jako filtr na obličej a oči při svařování a tím Vás chrání.

- Bezpečnostní normy doporučují odstín č. 9 (č. 8 jako minimum) pro všechny řezací procesy o síle menší než 300 A. Mohou být použity málo filtrované barevné odstíny, když je oblouk schován za pracovním předmětem.

- Noste otestované ochranné brýle s bočním panelem pod přilbou nebo štítem.

- Používejte ochranné zástěny, abyste tak ostatní ochránili před oslepujícím zářením

CZ CZ

a jiskrami. Varujte ostatní, aby se nedívali do světelného oblouku.

  • Noste ochranný oděv z odolného, nehořlavého materiálu (kůže, těžké bavlny nebo vlny) a vhodné pracovní boty.
  • Před instalací zařizení vypněte vstupní proud, nebo se sami izolujte od objektu a země za použití suchých izolačních podložek.
  • Zkontrolujte a ujistěte se, že je zemníci drát napájecího kabelu správně připojen k zemnícímu kontaktu nebo kabelová zástrčka připojena s řádně uzemněnou zásuvkou.
    • Vždy zkontrolujte připojení uzemnění.
  • Před tím, než provedete vstupní připojení, připojte vhodný zemnicí vodič.
  • Pravidelně kontrolujte napájecí kabel ohledně jeho poškození či izolování. V případě škod kabel vyměňte: odizolovaný kabel může způsobit smrtelná zranění.
    • Vypněte zařízení, pokud se právě nepoužívá.
  • Zkontrolujte kabely a okamžitě je nahradťe, pokud vykazují nadměrné stopy opotřebení, nebo jsou poškozené.
  • Nenavíjejte kabel zařízení kolem Vašeho těla.
  • Uzemněte pracovní předmět na dobrém, elektricky uzemněném povrchu. Použijte prosím jen dobře zachované vybavení.
  • Okamžitě opravte nebo vyměňte poškozené části zařízení. Při práci ve výškách se připoutejte bezpečnostním pásem.
  • Udržujte všechny díly a kryty na jednom místě.
  • Držte se daleko od špičky pistole a vodicího oblouku, když je tlačitko stisknuté.
  • Přípojte pracovní kabel k dobrému kovového kontaktu pracovního předmětu (žádný kus, který by mohl spadnout), nebo pracovního stolu tak blízko řezačky, jak se zdá být nejvhodnější.
  • Izolujte pracovní svorku, pokud není přlpojena s pracovním předmětem, abyste se tak vyhnuli kontaktu s jakýmkoliv kovem.

Po odejmutí napájecího kabelu zůstane ve zdroji napájení signifikantní stejnosměrné napětí.

Vypněte zařízení, odpojte napájecí kabel, zkontrolujte napěti na vstupním kondenzátoru a než se dotknete části přístroje, ujistěte se, že se napětí blíží nule. Předtím, než se dotknete jakékoliv části zařízení, zkontrolujte kondenzátory ohledně údajů, které jsou popsány v kapitole údržba v manuálu.

ZÁSAH ELEKTRICKÝM PROUDEM MŮŽE BÝT SMRTELNÝ.

Na výkonovém měniči nemohou explodovat spolehlivé díly, pokud jsou zásobeny proudem. Pří zacházením s měničem vždy používejte obličejový štít a noste svršní oděv s dlouhým rukávem.

EXPLODUJÍCÍ DÍLY MOHOU ZPŮSOBIT ZRANĚNÍ.

Jiskry a kovy stříkají z místa svařování.

ODLETUJÍCÍ JISKRY MOHOU ZŮSOBIT ZRANĚNÍ.

  • Noste obličejový štít nebo ochranné brýle s bočním krytem.
  • Používejte vhodnou ochranu těla, abyste chránili pokožku
  • Noste žáruvzdorné špunty do uší nebo jinou ochranu sluchu, abyste zabránili tomu že se jiskry dostanou do uší.
  • Obloukové paprsky ze řezání produkují obrovské množství viditelných a neviditelných (ultrafialových a infračervených) paprsku, které mohou popálit oči a küži.

OBLOUKOVÉ PAPRSKY MOHOU POPÁLIT OČI A KŮŽI!

  • Noste ochranu obličeje (přilbu nebo štit) s vhodným odstínem, který slouží jako filtr na obličej a oči při svařování a tím Vás chrání.
  • Bezpečnostní normy doporučují odstín č. 9 (č. 8 jako minimum) pro všechny řezací procesy o síle menší než 300 A. Mohou být použity málo filtrované barevné odstíny, když je oblouk schován za pracovním předmětem.
  • Noste otestované ochranné brýle s bočním panelem pod přilbou nebo štítem.
  • Používejte ochranné zástěny, abyste tak ostatní ochránili před oslepujícím zářením a jiskrami. Varujte ostatní, aby se nedívali do světelného oblouku.
  • Noste ochranný oděv z odolného, nehořlavého materiálu (kůže, těžké bavlny nebo vlny) a vhodné pracovní boty.
  • Před instalací zařízení vypněte vstupní proud, nebo se sami izolujte od objektu a země za použití suchých izolačních podložek.
  • Zkontrolujte a ujistěte se, že je zemnící drát napájecího kabelu správně připojen k

PLAZMA

Obecné vysvětlení plazmy: Plazmové řezačky fungují tak, že trubičkou stříkají plyn (např. vzduch) pod tlakem. Uprostřed těchto kanálů se nachází negativně nabitá elektroda, přičemž se tryksa nachází přímo pod ní. Točici se kroužek dovede plazmu k tak rychlému točení, kolik ji jen dovoli.

Pokud tryska přijde do styku s kovem, vytvoří se koloběh. Silná jiskra je pak produkována mezi elektrodou a kovem. Zatímco vstupní plyn proudí skrz trubici, jiskra ohřívá plyn, dokud nedosáhne čtvrtého stavu. Tato reakce způsobuje proud řízené plazmy, cca 16,649 ° C horké, že se dále pohýbuje 6.096 m / s a nechá redukovat kov v páru a roztavené výměšky. Plazma jako taková vede elektrickou sílu proudu. Pracovní cyklus, díky kterému vzníká oblouk, trvá tak dlouho, jak je proud veden k elektrodě a plazma zůstává v kontaktu s kovem, který se zpracovává. Řezací hubice má druhou skupinu kanálů. Tyto kanály propouštějí konstantní proud ochranného plynu a tlak tohoto proudu kontroluje poloměr plazmového záření.

Tento stroj je koncipován pouze k využití stlačeného vzduchu jako „plynu“.

CZ CZ

Regulace proudu

Automatický oběh potlačování proudu chrání před přepětím až do hodnoty popsané v technickém datovém listu.

TEPELNÁ OCHRANA

Obvod tepelné ochrany je uveden do provozu, když zařizení překročí dobu zapnutí. To způsobi zastavení zařizení.

Duty cycle

Doba zapnutí je procentní sazba provozní doby (měřená v minutách) jedné 10 minutové periody, během které může být stroj při běžných teplotách nepřetržité použiván. Pokud vypočtenou dobu použití překročite, spustí se ochrana proti přehřátí, která se přístroj vypne, dokud se nezchladi na normální teplotu. Nepřetržité překročení vypočtené doby použití může stroj enormě poškodit.

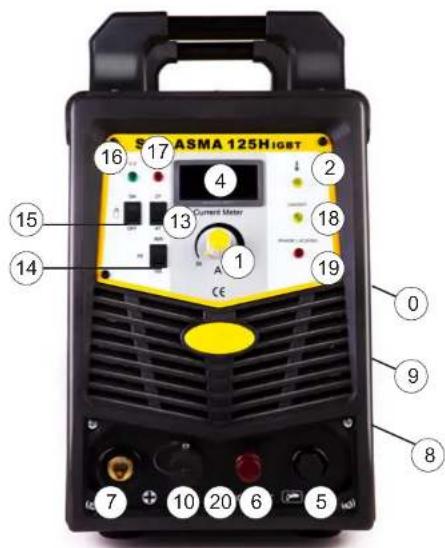

VYSVĚTLIVKY

0.

Stamos S-Plasma 55H - VYSVĚTLIVKY - 1

On / off vypínač

1.

Stamos S-Plasma 55H - VYSVĚTLIVKY - 2

Ovládání napájení:

CURRENT = nastavitelný hlavní proud.

2.

Stamos S-Plasma 55H - VYSVĚTLIVKY - 3

Přetížení / chyba LED:

Při následujících dvou situacích se kontrolka rozsvíti:

a) Má-li zařízení chybnou funkci a nemůže být spuštěno

b) Pokud řezačka překročí standardní zatížení, zapne se ochranný modus a stroj zastaví svoji funkci. To znamená, že zařízení přetane pracovat, aby mohla být znovu dosažena vhodná pracovní teplota poté, co zařízení bylo přehřáté. Z tohoto důvodu přejde zařízení do klidového stavu. Během tohoto procesu svítí červená kontrolka na předním panelu. V tomto připadě nemusíte zástrčku vytahovat ze zásuvky. Během chlazení může ventilace zařízení pracovat nadále, aby urychlila chlazení. Pokud červené světlo dále nesvití, klesla teplota na normální provozní teplotu a zařízení může být znovu uvedeno do provozu.

3.

Stamos S-Plasma 55H - VYSVĚTLIVKY - 4

Indikátor napájení = když je stroj zapnutý, kontrolka se rozsvítí.

4.

Stamos S-Plasma 55H - VYSVĚTLIVKY - 5

LED displej:

Ukazuje aktuální sílu ampérů.

5.+6.

Stamos S-Plasma 55H - VYSVĚTLIVKY - 6

Připojení pro plazmový hořák:

Vysoká řezná rychlost plazmového obluku dovolí vysokou rychlost řezu při současně vysoké kvalitě. Nevyžaduje žádný speciální plyn. Použití normálního tlaku vzduchu a snadné ovládání jsou garancí bezproblemového použití při výrobě karoserii, kontejnerů a v ocelárnách, stejně jako v oblasti výroby klimatizace, topení atd.

7.

Stamos S-Plasma 55H - VYSVĚTLIVKY - 7

Připojení na zemnicí kabel

8.

Stamos S-Plasma 55H - VYSVĚTLIVKY - 8

Plynová / vzduchová přípojka

Stamos S-Plasma 55H - VYSVĚTLIVKY - 9

Za každým svářecím strojem

je šroub a značka k potřebnému uzemnění.

Před použitím je nezbytné spojit

obal řezacího stroje se zemí pomocí kabelu, jehož

řez nesmí být menší než 6mm,

abyste se vyhnuli potenciálním problémům pří únikem elektrickýho proudu.

Stamos S-Plasma 55H - VYSVĚTLIVKY - 10

Dodatečné napájení pro hadici plazmového hořáku.

11.

Stamos S-Plasma 55H - VYSVĚTLIVKY - 11

POST TIME = Dofuk plynu regulovatelný v sekundových intervalech. Tato regulace je důležitá k tomu, aby se roztavený materiál ochladil a byl tak chráněn před oxidací.

12.

Stamos S-Plasma 55H - VYSVĚTLIVKY - 12

ROCKER SWITCH = Pokud přístroj není nastavený v sebefixační pozici, držte k začátku řezání startovací tlačítko na řezacím hořáku. K ukončení řezu pustte tlačítko. Tento způsob řezání je vhodný na řezání krátkých spojů.

Pokud je řezací element nastavený ve fixované poloze, stlačte jednou tlačitko na hořáku a elektrický oblouk se zapálí. Tak můžete nepřetržitě řezat. Stiskněte znovu spínač pro zastavení řezu. Tento způsob plazmového řezání je vhodný na řezání dlouhých spojů.

13.

Stamos S-Plasma 55H - VYSVĚTLIVKY - 13

2T / 4T = přepínač

14.

Stamos S-Plasma 55H - VYSVĚTLIVKY - 14

POST FLOW = s timto tlačitkem lze upravit dobu dofuku plynu.

15.

Stamos S-Plasma 55H - VYSVĚTLIVKY - 15

TEST GAS = ochrana.

16.

Stamos S-Plasma 55H - VYSVĚTLIVKY - 16

4U.V LED = Podpěti. Pokud napěti klesne pod 330V, tato LED se rozsvití.

17.

Stamos S-Plasma 55H - VYSVĚTLIVKY - 17

O.V LED = přepětí. Pokud stoupne napětí nad 420V, tato LED se rozsvití.

18.

Stamos S-Plasma 55H - VYSVĚTLIVKY - 18

GASSHT = pokud stroj nemá žádný nebo nedostatečný tok plynu, rozsvití se LED.

19.

Stamos S-Plasma 55H - VYSVĚTLIVKY - 19

FÁZE ZTRÁTA PROUDU= Pokud na zařízení není připojena na 3 proudová fáze a je zapojená 1 nebo 2 fáze, rozsvítí se LED kontrolka a stroj přestane pracovat.

20

Stamos S-Plasma 55H - VYSVĚTLIVKY - 20

CNC-Připojení

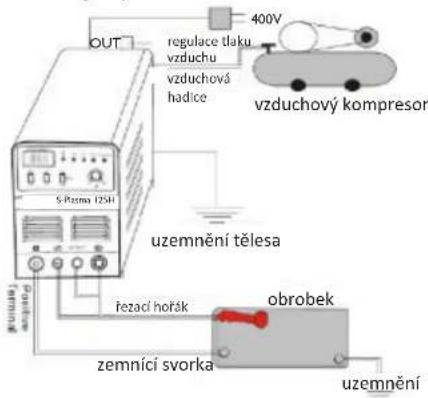

Schéma připojení S-plazma 55 H

S-PLASMA 55 H

ČELNÍ POHLED

ZADNÍ POHLED

Napájecí kabel

Vzduchový kompresor

Bipolární tranzistor s izolovanou gate elektrodou (anglicky Insulated Gate Bipolar Transistor, krátcze IGBT) je polovodičový článek, který se stále více využívá ve výkonové elektronice, protože sjednocuje předností bipolárního tranzistoru (např. dobré chování průchodu, vysoké prahové napětí, robustnost svařovacího zařízení) a unipolárního tranzistoru. Výhodou je také jistá odolnost vůči zkratům, protože IGBT ohraničuje zatěžovací proud. IGBT je dalším stupněm v rozvojí vertikální výkonné technologie MOSFET

NORMÁLNÍ PROUD: Přístroj pracuje s 1-fázovým přlpojením (230V +/- 10%).

CZ CZ

Stamos S-Plasma 55H - CZ CZ - 1

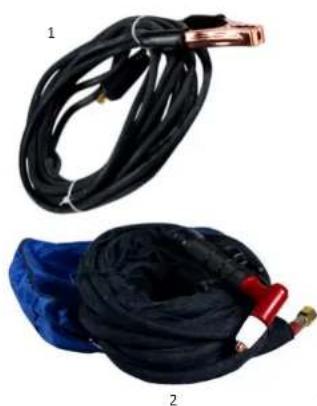

1. Zemnici svorka
2. Plazmový hořák

□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□

Stamos S-Plasma 55H - CZ CZ - 2

Silnoproud= Tato zařízení pracují s 3fázovým připojením (400 v ± 10 %)

Bipolární tranzistor s izolovanou gate elektrodou (anglicky Insulated Gate Bipolar Transistor, krátce IGBT) je polovodičový článek, který se stále více využívá ve výkonové elektronice, protože sjednocuje přednosti bipolárniho tranzistoru (např. dobré chování průchodu, vysoké prahové napětí, robustnost svárovaciho zařízení) a unipolárního tranzistoru. Výhodou je také jlistá odolnost vůči zkratům, protože IGBT ohraničuje zatěžovací proud. IGBT je dalším stupněm v rozvoji vertikální výkonné technologie MOSFET.

[Barcode]

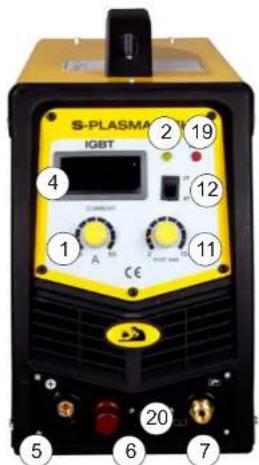

PŘEDNÍ POHLED
Stamos S-Plasma 55H - CZ CZ - 3

text_image S-PLASMA IGBT 19 2 4 12 11 A CE 5 6 7 20

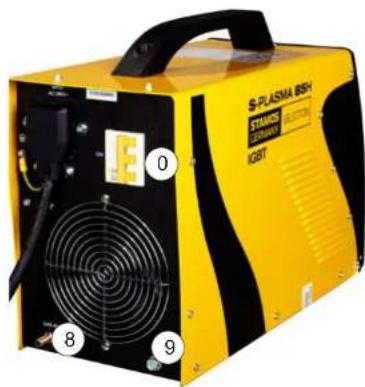

ZADNÍ POHLED
Stamos S-Plasma 55H - CZ CZ - 4

text_image S-PLASMA BSH STAMOS COMPUTER OBT 0 8 9
  1. Pouze pro model S-PLASMA 85CNC

Stamos S-Plasma 55H - CZ CZ - 5

Bipolární tranzistor s izolovanou řídící elektrodou (Insulated Gate Bipolar Transistor-IGBT) je polovodící stavební element, který je stále více používán ve výkonné elektronice, protože sjednocuje přednosti bipolárního transzistoru (např. dobré propuštěcí vlastnosti, vysoké blokovací napětí, robustnost u svářeček) a přednosti unipolárního tranzistoru (ovládání téměř bez výkonu). Užitečná je také jistá robustnost proti zkratům, protože IGBT ohranlčuje zátežový proud. IGBT je dalším vývojem vertikálního výkonu MOSFET.

CZ CZ

Připojení S plazma 85 H + I25H / 85CNC + I25CNC

Diagram zapojení sítě

Žluto-zelený drát je určen na přípojku ochranného vodiče PE. Tří fáze (černá, hnědá a modrá) lze připojit k jakékoliv LI, L2 a L3. Prosím, přenechte tuto práci pouze odborníkům.

Stamos S-Plasma 55H - Diagram zapojení sítě - 1

text_image L L L PE

POZOR!

Řezačky se silnoproudým připojením mohou být připojeny pouze kvalifikovaným elektrikářem!

CNC PŘIPOJENÍ S-PLASMA 125 CNC

Chcete-li připojit řezačku na CNC stroj, musí být dva otvory v zásuvce propojeny se zástrčkou.

konektor 2: Negativní pól

Stamos S-Plasma 55H - CNC PŘIPOJENÍ S-PLASMA 125 CNC - 1

Stamos S-Plasma 55H - CNC PŘIPOJENÍ S-PLASMA 125 CNC - 2

CNC připojení na S-PLASMA 85CNC

Chcete-li připojit řezačku na CNC stroj, musí být dva otvory v zásuvce propojeny se zástrčkou: PIN 3 a PIN 4. Funkce CNC funguje pod podmínkou, že je CNC stroj zapnutý. Pokud je CNC stroj vypnutý, funguje pouze ruční řezání.

PIN 3: Pozitivní pól

PIN 4: Negativní pól

Stamos S-Plasma 55H - CNC připojení na S-PLASMA 85CNC - 1

Stamos S-Plasma 55H - CNC připojení na S-PLASMA 85CNC - 2

Technické detaily

S-plasma55 HS-Plasma 85 H aS-Plasma 85CNC*S-Plasma I25H undS-Plasma I25CNC*
Vstupní napětí 230VI-fáze400V3 fáze400V3 fáze
Frekvence 50Hz 50Hz 50Hz
Vstupní proud32.2 A19A20 A
Napětí při běhunaprázdno230 V280V300V
Stupeň ochrany krytímIP20SIP20SIP21S
Třída izolaceFFF
Přepěťová ochranaAnoAnoAno
ChlazeníVentilátorVentilátorVentilátor
Magnetický ventilAnoAnoAno
Doba zapnutí (ED) přímax. A60%60%60%
A pří 100 % duty cycle42,665,896,8
Řezací proud10-55 A20-85 A10-125 A
ZapalováníKontaktNon - kontaktNon - kontakt
Hloubka řezu17 mm27 mm34 mm
Šířka řezu1 mm1,2 mm1,4 mm
Připojení kompresoru4,5 bar,30-1001/min.5,5 bar,175 l/min.7 bar250 l/min
Čistá hmotnost9.4 kg19,5 kg30 kg
Rozměry D / Š / V (mm)530/380/380660/370/450660/370/450

POZOR: Modely S-plasma 85CNC a S-plasma I25CNC jsou vybaveny extra portem na CNC. Tyto dva modely jsou rovněž vybaveny jednoduchým hořákem:

Stamos S-Plasma 55H - CNC připojení na S-PLASMA 85CNC - 3

CZ

CZ

INSTALACE

  1. Každá plazmová řezačka je vybavena sitovým kabelem a podle vstupního napětí řezačky musí být připojena k odpovídajícímu napájecímu zdroji.
  2. Napájecí kabel by měl dobře připojen ke konektoru, aby se zabránilo oxidaci. Pokud je to možné, zkontrolujte pomocí měřítka, zda je napětí v požadované oblasti.

Připojení vedení (instalační diagram)
Stamos S-Plasma 55H - INSTALACE - 1

text_image OUT regulace tlaku vzduchu vzduchová hadice 400V vzduchový kompresor uzemnění tělesa 5-Pazma I2SH Pozstav Fermůk Rezací hořák obrobek zemnící svorka uzemnění

OBSLUHA

Zapněte hlavní vypínač na zadním panelu. kontrolka se rozsvítí a ukáže se aktuální proud.

Nastavte tlak plynu dle aktuálních požadavků a otevřete kompresní ventil. Stiskněte ovládací tlačítko na hořáku, pak je ventil v provozu. Můžete slyšet a vidět oblouk.

Nastavte v závislosti na tlouštce obrobku řezací proud.

Připojte měděnou trysku řezacího hořáku na obrobek (měděná tryska v oblouku je cca 2 mm od obrobku), stiskněte tlačítko na hořáku, dokud se oblouk nenastartuje, zvedněte řezací trysku asi Imm od obrobku a začněte řezat.

Stamos S-Plasma 55H - OBSLUHA - 1

SILNOPROUD = Tato zařízení pracují s 3fázovým připojením (400 v ± 10 %).

S-PLASMA 125H | S-PLASMA 125CNC
Stamos S-Plasma 55H - OBSLUHA - 2

text_image ASMA 125HIGBT Current Meter 0 1 2 4 6 8 9 10 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40
  1. Pouze pro model S-PLASMA 125CNC
    Stamos S-Plasma 55H - OBSLUHA - 3

Bipolární tranzistor s izolovanou gate elektrodou (anglicky Insulated Gate Bipolar Transistor, krátce IGBT) je polovodičový článek, který se stále vice využívá ve výkonové elektronice, protože sjednocuje přednosti bipolárního tranzistoru (např. dobré chování průchodu, vysoké prahové napětí, robustnost svářovacího zařízení) a unipolárního tranzistoru. Výhodou je také jlstá odolnost vůči zkratům, protože IGBT ohraničuje zatěžovací proud. IGBT je dalším stupněm v rozvoji vertikální výkonné technologie MOSFET.

CZ

CZ

OPRAVA

A. Rozbalování

Rozbalte všechno z obalu a zkontrolujte, zda máte všechny položky, které jsou uvedené na listu, který jste obdrželi v zásilce.

B. Pracovní prostředí

Ujistěte se, že je pracovní plocha dobře větraná. Zařízení je chlazeno axiálním větrákem, který zajišťuje proudění vzduchu zadním panelem přes elektroniku.

Upozorněníl Produkt musí být nainstalován tak, aby se větrací otvory nacházely na přední straně přístroje J. Ponechejte alespoň 15 cm vpředu a 15 cm na obou stranách volný prostor pro úklid. Je-li přístroj provozován bez dostatečného chlazení, je silně snížena doba provozu.

C. Spojení kabelového vstupu

Každé zařízení má hlavní napájecí kabel, který je odpovědný za výrobu napětí a proudu. Když je zařízení připojeno k proudu, který překračuje požadované napětí, nebo je nastavený na nesprávnou fázi, může se vážně poškodit. To nespadá do záručních podmínek zařízení, ale vztahuje se na vinu uživatele.

D. Připojení hořáku

Připojte hořák k invertoru, přičemž vzudchovou trubičku, která je připevněná na konci hořáku přišroubujete na připojovací kus hořáku, který je na přední straně stroje. Zajistěte konstrukci ještě jednou lehkým utažením klíče. Neutahujte přiliš na těsno.

VÝSTAVBA PISTOLE
Stamos S-Plasma 55H - Připojení hořáku - 1

A. Proces výstavby pistole

Nastavte pistoli s víkem ukazujícím nahoru a vytočte ho od pistole. (Ochranné víko drží špici, keramický otočný kroužek a elektrodu pohormadě). Odstraňte špici, keramický rotující kroužek a elektrodu. Nainstalujte elektrodu, keramický rotující kroužek a špici opět dohromady. Vyměňte opotřebované díly, pokud je to nutné. Nainstalujte ochranný kryt na vršek pistole, a utáhněte ho rukou, dokud nebude přiléhat. Pokud během tohoto procesu ucítíte odpor, zkontrolujte závit a uspořádání jednotlivých dílů, než začnete pracovat.

Upozornění

Některé pistole nemají přepínatelné elektrody. Zde je nutné elektrodu dodatečně utáhnout použitím klešti, aby bylo zajištěno spolehlivé elektrické spojení.

POUŽITÍ

A. Začátek

Přepněte hlavní vypínač do polohy „ON“. Postavte se tak, abyste mohli ze zařízení bez problémů odečist hodnotu tlaku vzduchu. Stiskněte tlačitko na pistoli (vzduch bude proudit ven z pistole), nastavte regulační ventil vzduchu na cca 6-7 (bar) a znovu pusťte volič pistole.

Upozornění

Tlak vzduchu má obecnou oblast přijetí 5 až 8 bar. Můžete podle potřeby provádět pokusy, ale je nutná opatrnost, aby tlak vzduchu neklesl příllš, protože to může vést k poškození spotřebního materiálu. Upevněte zemnící svorku na pracovní předmět. Připojit svorku k hlavní části pracovního předmětu, nikoliv na části, která se opět odstraní.

B. Řezání

1. Řezání posuvem

Držte špici pistole mělce na praconím předmětu, stlačte spínač na pistoli a pohybujte se špící, dokud nedojde ke kontaktu s pracovním předmětem a nevytvoří se řezací oblouk. Poté, co byl vytvořen řezací oblouk, můžete nyní pohybovat pistolí v požadovaném směru, přičemž je špice pistole lehce ohnutá a je udržen kontakt s předmětem. Tato pracovní metoda se nazývá řezání tažením. Vyhnešte se přiliš rychlým pohybům. Jedním z ukazatelů jsou jiskry, které mohou stříkat z horní části pracovního předmětu. Přesouvejte pistoli jen tak rychle, že jsou jiskry koncentrovány jen na spodní straně pracovního předmětu a před tím než budete pokračovat se ujistěte, že je materiál kompletně oddělený. Nastavte rychlost tažení, jak je požadováno.

2. Týdenní opatření

Ověřte, zda větrání pracuje správně. Odfoukněte nebo vysajte prach a špínu před přístrojem včetně vzduchového filtru.

CZ

3. Distanční řezání

V některých případech může být výhodné držet špici pistole cca 1 / 16 „l / 8“ nad pracovním předmětem. Tím se redujuje materiál, který je znovu dofukován no špice a maximalizuje se proniknuľ tlustých kusů v materiálu. Distanční řezání by se mělo používat,když je prováděno např. penetrační řezání. Můžete kromě toho také použít vzdálenost pracovní techniky, když řezete plech. Tim snížíte riziko, že budou poškozené špiceodstřikujícím materiálem.

4. Provrtání

K provrtání vložte špici cca 3,2 mm nad pracovním předmětem. Držte pistoli v mírném naklonění, abyste jiskry masměrovali od Vás. Ovládejte hlavní oblouk a snížte špici pistole, dokud nevyjede hlavní řezací oblouk a nezačnou se tvořit jiskry. Začněte s provrtáváním na nějakém nepoužitelném pokusném předmětu. Pokud to zde funguje bez problémů, začněte s provrtáváním na předem určené řezací lince.

ÚDRŽBA

Zkontrolujte, zda pistole není poškozena, nemá trhliny, nebo nemá uvolněný kabel. Všechny poškozené čás by měly být opraveny, nebo vyměněny. Silně opotřebované špička/ hubice pistole vede poklesu rychlosl, napěl a křivé separaci. Znak silně opotřebované špice / hubice pistole je prodloužený nebo nadměrně veliký otvor hubice. Vnější strana elektrody nesmí být prohloubena více než 3,2 mm. Nahraďte ji, pokud je použitější než je udávaná velikost. Pokud ochranné víko není snadné připojit, zkontrolujte závit.

POZOR! Při výměně trysky a elektrody dbejte na to, aby byl přístroj vypnutý. Zkouška

  1. Produkt by měl být vždy bezpečně uzemněn.
  2. Zkontrolujte, zda jsou všechny spoje bezpečně připojené.
  3. Zkontrolujte, zda je k napájecímu kabelu dodáno správné napěll.
  4. Ujistěte se, že kabely a hadice nejsou poškozené nebo opotřebované.

STAMOS

WELDING GROUP

HASZNÁL ATI ÚTMUTATÓ

S-PLASMA 55H | S-PLASMA 85H S-PLASMA 125H | S-PLASMA 85CNC S-PLASMA 125CNC

expondo.de

HU

HU

Asistent návodu
Poháněno společností Anthropic
Čekání na vaši zprávu
Informace o produktu

Značka : Stamos

Model : S-Plasma 55H

Kategorie : Svářecí stroj
