WARNUNG

• Schützen Sie sich selber und andere vor Verletzungen. Lesen Sie aufmerksam und folgen Sie den Vorkehrungen.
• Nur qualifizierte Personen sollten die Instandsetzung, Anwendung, Wartung und die Reparatur des Gerätes durchführen.
• Während der Anwendung des Gerätes, halten Sie bitte jeden, speziell Kinder, vom Einsatzort fern.

SCHNEIDEN kann Feuer oder Explosion verursachen.

Heißes Metall und Funken werden vom Plasmabogen weggeblasen. Dieser Funkenflug, heißes Metall, sowie der heiße Arbeitsgegenstand und heiße Geräteausstattung können Feuer oder Verbrennungen verursachen. Überprüfen Sie die Arbeitsumgebung und versichern Sie sich vor der Anwendung des Gerätes, dass diese als Arbeitsplatz geeignet ist.

• Entfernen Sie alles Brennbare innerhalb von 10,7m im Umkreis des Schweißgerätes.
• Wenn dies nicht möglich ist, decken Sie die Gegenstände penibel, mit geeigneten Abdeckungen, ab.
• Schneiden Sie nicht da, wo Flugfunken brennbares Material treffen könnten.
• Schützen Sie sich selbst und andere vor Flugfunken und heißem Metall.
• Seien Sie aufmerksam, da Funken und heiße Materialien beim Schneiden, leicht durch kleine Spalten und Öffnungen auf anliegende Bereiche gelangen können.
• Schauen Sie immer nach Feuer und verwahren Sie stets ein Feuerlöschgerät an ihrer Seite.
• Seien Sie sich bewusst, dass das Schneiden an einer Decke, am Boden oder einem Teilbereich, ein Feuer auf der gegenüberliegenden, nicht sichtbaren Seite verursachen kann.

STAMOS

WELDING GROUP

DE

DE

Schneiden sie nicht an geschlossenen Behältern wie z.B. Tanks oder Fässer

Verbinden Sie die Arbeitskabel, so praktisch wie möglich, mit einer in der Nähe des Arbeitsplatz liegenden Steckdose, um zu vermeiden, dass das Stromkabel im ganzen Raum ausgebreitet ist und sich auf unbekanntem Untergrund befinden könnte, der einen elektrischen Schock, Funken und Feuerausbruch verursachen kann.

• Benutzen Sie den Plasma -Schneider nicht um gefrorene Rohre aufzutauen
• Schneiden Sie grundsätzlich nicht an Behältern, die möglicherweise brennbare Materialien enthalten. Diese müssen vorher geleert und ausgiebig gesäubert werden.
• Schneiden Sie nicht in Atmosphäre die explosive Staubpartikel oder Dämpfe enthalten.
• Schneiden Sie nicht in unter Druck stehende Zylinder, Leitungen oder Gefäße.
• Schneiden Sie nicht in Behälter die brennbare Stoffe aufbewahrt haben.
• Tragen Sie Öl freie Schutzbekleidung wie z.B. Lederhandschuhe, dicke Hemden, Hosen ohne Aufschlag, hohe Schuhe und eine Schutzkappe.
• Postieren Sie den Arbeitsplatz nicht auf oder über brennbaren Oberflächen
• Entfernen Sie alles brennbare, wie z.B Butanfeuerzeuge oder Streichhölzer von ihrer Person bevor Sie anfangen zu schneiden.
• Folgen Sie den Bedingungen für Brennarbeiten und verwahren Sie immer ein Feuerlöschgerät in Ihrer Nähe. Bei Berührung von aufgeladenen elektrischen Teilen kann es zu folgeschweren Schocks oder auch schweren Verbrennungen kommen. Die Fakkel und der Arbeitskreislauf sind elektrisch aufgeladen, sobald der Strom eingeschaltet ist. Der Eingangsstromkreis und der innere Stromkreislauf der Maschine stehen auch unter Strom sobald der Strom eingeschaltet ist.

Plasma-Bogenschneiden erfordert eine höhere Voltzahl um den Bogen zu starten und diesen instand zu halten als es beim Schweißen die Regel ist (200 bis 400 Volt dc sind die Regel), aber das Gerät verfügt über eine Pistole, die mit einer Sicherheitsverriegelung ausgestattet ist, die die Maschine automatisch abschaltet, wenn sich das Schutzschild gelöst hat oder die Spitze die Elektrode innerhalb der Düse berührt hat. Unsachgemäße Installation oder Erdung der Geräteausstattung stellt eine große Gefahr dar.

ELEKTRISCHER SCHOCK IST LEBENSGEFÄHRLICH.

• Berühren Sie nie aufgeladene elektrische Teile.
• Tragen Sie trockene, nicht durchlöcherte isolierte Handschuhe und Körperschutz.
• Isolieren Sie sich selbst von dem Gegenstand und dem Boden, indem Sie trockene Isolierungsmatten oder Abdeckungsplanen benutzen, die groß genug sind um jegliche körperliche Kontakte mit der Arbeit oder dem Boden zu vermeiden.
• Berühren Sie keine Teile der Fackel, wenn diese gerade in Kontakt mit dem Gegenstand oder dem Boden ist.
• Schalten Sie den Strom ab, bevor Sie Teile der Pistole überprüfen, reinigen oder

wechseln.

• Schalten Sie den Eingangsstrom ab bevor Sie das Gerät installieren oder Isolieren Sie sich selbst von dem Gegenstand und dem Boden, indem Sie trockene Isolierungsmatten oder bedienen.
• Überprüfen Sie und stellen Sie sicher, dass der Erdungsdraht des Stromkabels ordnungsgemäß mit dem Erdungs-Kontakt verbunden ist oder der Kabelstecker mit einem ordentlich geerdeten Steckdosenausgang verbunden ist.
• Verifizieren Sie immer den Erdungsanschluss.
• Bevor Sie die Eingangsverbindung vornehmen, fügen Sie erst einen geeigneten Erdleiter hinzu.
• Überprüfen Sie das Stromkabel regelmäßig hinsichtlich Schäden oder unisolierten Teilen. Ersetzen Sie das Kabel im Falle von aufgefallenen Schäden umgehend-unisolierte Kabel können tödlich sein.
• Schalten Sie das Gerät ab wenn es nicht in Gebrauch ist.
• Inspizieren Sie die Kabel und ersetzen Sie diese umgehend, wenn Sie zu starke Gebrauchsspuren aufweisen oder beschädigt sind.
• Wickeln Sie das Gerätekabel nicht um Ihren Körper.
• Erden Sie den Arbeitsgegenstand an einen guten elektrischen Erdungsuntergrund.
• Nutzen Sie bitte nur gut erhaltene Ausstattung.
• Reparieren oder ersetzen Sie bitte umgehend beschädigte Bestandteile des Gerätes.
• Tragen Sie ein Sicherheitsgurt wenn Sie in Höhen arbeiten
• Halten Sie alle Elemente und Abdeckungen an einem Platz.
• Halten Sie sich fern von der Pistolenspitze und dem Führungsbogen, wenn der Auslöser gedrückt wurde.
• Befestigen Sie das Arbeitskabel an einem guten metallischen Kontakt des Arbeitsgegenstandes (kein Stück, das abfallen könnte) oder Arbeitstisch so nah am Schneidegerät, wie es zweckmäßig erscheint.
• Isolieren Sie die Arbeitsklammer wenn Sie nicht mit dem Arbeitsgegenstand verbunden ist um Kontakt mit jeglichem Metall zu vermeiden.

Eine SIGNIFIKANTE GLEICHSPANNUNG besteht nach dem Entfernen des Stromkabels in der Stromquelle.

Schalten Sie das Gerät aus, trennen Sie das Stromkabel, überprüfen Sie die Spannung auf dem Eingangs-Kondensator und versichern Sie sich, dass die Spannung nahe dem Nullpunkt liegt, bevor Sie Teile des Gerätes berühren. Überprüfen Sie die Kondensatoren hinsichtlich der Angaben, die im Kapitel Wartung der Bedienungsanleitung beschrieben werden, bevor Sie irgendwelche Teile des Gerätes berühren.

ELEKTRISCHER SCHOCK kann tödlich sein.

DE

DE

Am Stromrichter können nicht betriebssichere Teile explodieren sobald diese mit Strom versorgt werden. Tragen Sie immer einen Gesichtsschutz und ein langärmeliges Hemd, wenn Sie den Stromrichter bedienen.

EXPLODIERENDE TEILE können Verletzungen verursachen.

Funken und Metall spritzen vom Schweißblatt ab.

FLIEGENDE FUNKEN können Verletzungen verursachen.

• Tragen Sie einen Gesichtschutz oder Sicherheitsbrille mit Seitenabdeckung.
• Tragen Sie geeigneten Körperschutz um die Haut zu schützen.
• Tragen Sie feuerfeste Ohrstöpsel oder anderen Gehörschutz um zu verhindern das Funken in die Ohren gelangen.
• Bogenstrahlen vom Schneidvorgang produzieren immense sichtbare und unsichtbare (ultraviolette und infrarot) Strahlen, welche die Augen und die Haut verbrennen können.

BOGENSTRAHLEN können Augen und Haut verbrennen.

• Tragen Sie einen Gesichtsschutz (Helm oder Abschirmung) mit einer geeigneten Farbtönung, die als Filter dient um Gesicht und Augen beim Schneiden zu schützen.
• Die Sicherheitsstandards schlagen Nr. 9 Farbtönung (Nr. 8 als Minimum) für alle Schneidestromstärken weniger als 300 Amperes vor. Geringer filtrierte Farbtönungen können benutzt werden, wenn der Bogen durch den Arbeitsgegenstand versteckt ist.
• Tragen Sie geprüfte Sicherheitsbrillen mit Seitenverkleidung unter Ihrem Helm oder Abschirmung.
• Benutzen Sie Schutzblenden oder Abtrennungen um andere vor blendendem Licht oder Funken zu schützen; Warnen Sie andere davor in den Lichtbogen zu schauen.
• Tragen Sie Schutzkleidung die mit widerstandsfähigem, feuersicherem Material (Leder, schwere Baumwolle oder Wolle) hergestellt wurde und geeignete Arbeitsschuhe.

PLASMA

Allgemeine Plasma-Erläuterungen: Plasma Schneider funktionieren indem sie unter Druck gesetztes Gas, wie z.B. Luft, durch eine kleine Röhre schießen. In der Mitte dieses Kanals befindet sich eine negativ aufgeladene Elektrode, wobei sich die Düse direkt unterhalb befindet. Der Wirbelring bringt das Plasma dazu sich so schnell zu drehen, wie er es zulässt. Wenn sie die negative Elektrode mit Strom versorgen und die Spitze

der Düse mit dem Metall in Berührung kommen lassen, erzeugt diese Verbindung einen Kreislauf. Ein kraftvoller Zündfunke wird nun zwischen der Elektrode und dem Metall erzeugt. Während das einströmende Gas durch die Röhre fließt, erhitzt der Zündfunke das Gas bis es den vierten Zustand erreicht hat. Diese Reaktion verursacht einen Strom von gelenktem Plasma, ca. 16,649° C heiß, oder mehr, dass sich 6,096 m/sek fortbewegt und Metall zu Dampf und geschmolzenen Absonderungen reduzieren lässt. Das Plasma selber leitet elektrische Stromstärke. Der Arbeitskreislauf,

der den Bogen entstehen lässt, ist so lange fortlaufend wie der Strom zur Elektrode geführt wird und das Plasma mit dem zu bearbeitenden Metall in Kontakt bleibt. Die Schneidedüse hat eine zweite Gruppe von Kanälen. Diese Kanäle entlassen einen konstanten Fluss an Schutzgas um den Der Druck dieses Gasflusses kontrolliert den Radius des Plasmastrahls.

Hinweis! Diese Maschine ist nur dazu konzipiert Druckluft als „Gas“ einzusetzen.

Stromregulierung

Der automatische Stromunterdrückungs-Kreislauf schützt vor Überspannung bis zu dem im technischen Datenblatt beschriebenen Wert.

Wärmeschutz

Der Wärmeschutzkreislauf setzt sich in Gang, wenn das Gerät die Einschaltdauer überschreitet. Dies führt dazu, dass die Maschine anhält.

Duty Cycle

Die Einschaltdauer ist der Prozentsatz der Betriebsdauer (gemessen in Minuten) einer 10-minütigen Zeitperiode in der die Maschine ununterbrochen bei üblichen Temperaturbedingungen genutzt wird. Wenn Sie die Einschaltdauer-Bewertungen überschreiten, wird dieses den Überhitzungsschutz auslösen, der das Gerät bis es auf die normale Arbeitstemperatur herabgekühlt ist, zum Stoppen bringt. Ununterbrochenes Überschreiten der Einschaltdauer-Bewertungen kann das Gerät enorm beschädigen.

LEGENDE:

0.

An-/Ausschalter

1.

Stromregler:

CURRENT = Hauptstrom einstellbar.

2.

Überlastung / Störfall LED:

Bei folgenden zwei Situationen geht die Lampe an:

a) Wenn die Maschine eine Fehlfunktion hat und nicht betrieben werden kann.

b) Wenn das Schneidgerät die standardmäßige Belastungsdauer überschreitet, setzt der Schutzmodus ein und die Maschine stellt ihre Funktion ein. Das heißt, dass das Gerät jetzt ausläuft um die Temperaturkontrolle wieder herstellen zu können, nachdem das Gerät überhitzt wurde. Die Maschine kommt aus diesem Grunde zum Stillstand. Während dieses Vorgangs leuchtet die rote Warnleuchte an der Frontverkleidung auf. In diesem Fall müssen Sie nicht den Stromstecker aus der Steckdose entfernen. Zum Abkühlen der Maschine kann die Lüftung weiter arbeiten um die Kühlung voranzutreiben. Wenn das rote Licht nicht mehr aufleuchtet, ist die Temperatur nun auf normale Betriebstemperatur gesunken und das Gerät kann wieder in Betrieb gesetzt werden.

3.

POWERSANZEIGE = Wenn man die Maschine einschaltet, geht dieses Licht an.

4.

LED - Display:

Zeigt die aktuelle Amperestärke an.

5.+6.

Anschlüsse für den Plasmabrenner:

Die hohe Energiedichte des Plasmalichtbogens erlaubt eine hohe Schnittgeschwindigkeit bei gleichzeitig verzugsfreier Schnittqualität. Es ist kein teures Spezialgas erforderlich, die Verwendung normaler Druckluft und die problemlose Handhabung sind ein Garant für den problemlosen Einsatz im Karosserie- Behälter- und Stahlbau, in der Heizungs- Klima- und Lüftungsbranche sowie im Installations- und Sanitärbereich.

7.

Massekabelanschluss

8.

GAS / Luftanschluss

DE

DE

9.

Erdung:

Hinter jedem Schweißgerät befindet sich eine Schraube und eine Markierung, um die erforderliche Erdung vorzunehmen. Vor Bedienung ist es notwendig die Schale des

Schweißgerätes mittels eines Kabels, dessen Einschnitt nicht kleiner sein darf als 6mm, mit der Erde zu verbinden, um potentiellen Problemen durch Entweichung von Elektrizität vorzubeugen.

Zusätzlicher Stromanschluss für den Plasmabrenner Schlauch

11.

POST TIME = Gasnachströmzeit regelbar in Sekundenintervallen. Diese Regulierung ist wichtig um das geschmolzene Schweißgut nach dem Schweißvorgang zu kühlen und vor Oxidation zu schützen.

12.

ROCKER SWITCH = Wenn der Schneider(das Schneidelement) in einer nicht selbstfixierenden Position justiert ist, halten Sie den Startknopf am Schneidbrenner gedrückt um mit dem Schneiden zu beginnen.

Um den Schnitt zu beenden lassen Sie den Knopf los, diese Art vom Plasmaschneiden ist geeignet für kurzes Naht schneiden. Wenn das Schneidelement in der Selbst fixierenden Position justiert ist, dann drücken Sie den Knopf am Schneidbrenner einmal und der Lichtbogen zündet. Sie können so ununterbrochen Schneiden. Drücken Sie den Schalter erneut, um mit dem Schneiden aufzuhören. Diese Art des Plasmaschneiden ist geeignet für langes Naht schneiden.

13.

2T/4T = Auswahlschalter

14.

POST FLOW = Mit diesen Knopf können Sie die Gasnachlaufzeit regeln.

15.

TEST GAS = schützen.

16.

U. V LED = Under Voltage LED. Wenn die Spannung unter 330V fällt, geht leuchtet diese LED auf

17.

O. V LED = Over Voltage LED. Wenn die Spannung über 420V steigt, leuchtet diese LED auf.

18.

GASSHT = Wenn die Maschine keinen oder einen nicht ausreichenden Gasfluss hat, so leuchtet diese LED auf.

19.

PHASEN STROMVERLUST = Wenn an das Gerät die 3 Strom-Phasen nicht angeschlossen sind, man somit nur zwei oder eine Phase angeschlossen hat, leuchtet diese LED auf und die Maschine wird aufhören zu arbeiten.

20

CNC-Anschulss

DE

DE

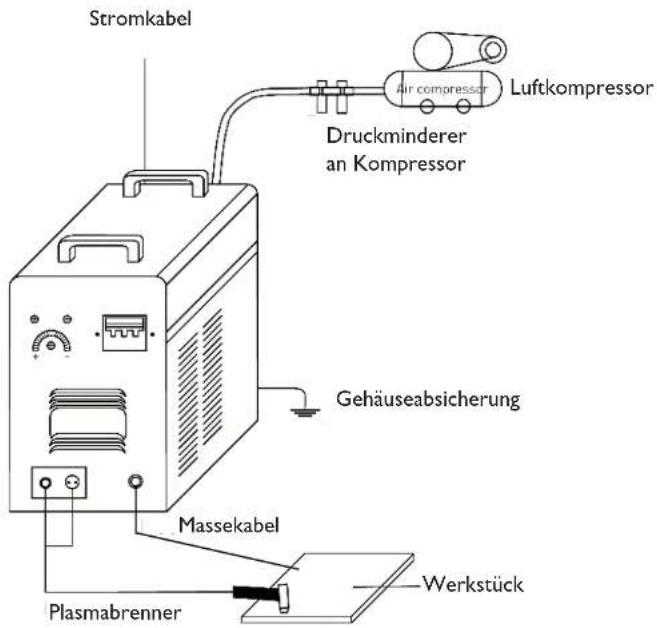

Anschlussschema S-Plasma 55H

Stromkabel Druckminderer an Kompressor Air compressor Luftkompressor Gehäuseabsicherung Massekabel Plasmabrenner Werkstück

S-PLASMA 55 H

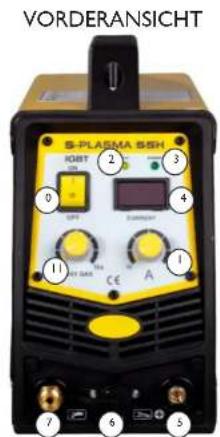

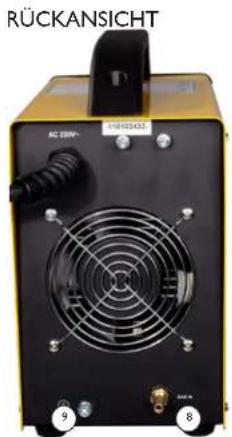

VORDERANSICHT S-PLASMA 85H IGBT 12 3 0 4 EQUISER 11 CE A 7 6 5

RÜCKANSICHT AC 200V 198503 9 8

Ein Bipolartransistor mit isolierter Gate-Elektrode (english Insulated Gate Bipolar Transistor, kurz IGBT) ist ein Halbleiterbauelement, das zunehmend in der Leistungselektronik verwendet wird, da es Vorteile des Bipolartransistors (z.B. gutes Durchlassverhalten, hohe Sperrspannung, Robustheit beim Schweißgeräten) und Vorteile eines Feldeffekttransistors (nahezu leistungslose Ansteuerung) vereinigt. Vorteilhaft ist auch eine gewisse Robustheit gegenüber Kurzschlüssen, da der IGBT den Laststrom begrenzt. IGBTs sind eine Weiterentwicklung des vertikalen Leistungs-MOSFETs.

NORMALSTROM: Das Gerät arbeitet mit einem I-Phasenanschluss (230V +/- 10%).

DE

DE

Zubehör bei Plasmaschneidern

1. Nur für das Modell S-PLASMA 85CNC

NETZANSCHLUSS FÜR S-PLASMA 85H / S-PLASMA 85CNC

STARKSTROM = Diese Geräte arbeiten mit einem 3-Phasenanschluss (400V +/- 10%)

Ein Bipolartransistor mit isolierter Gate-Elektrode (english Insulated Gate Bipolar Transistor, kurz IGBT) ist ein Halbleiterbauelement, das zunehmend in der Leistungselektronik verwendet wird, da es Vorteile des Bipolartransistors (z.B. gutes Durchlassverhalten, hohe Sperrspannung, Robustheit beim Schweißgeräten) und Vorteile eines Feldeffekttransistors (nahezu leistungslose Ansteuerung) vereinigt. Vorteilhaft ist auch eine gewisse Robustheit gegenüber Kurzschlüssen, da der IGBT den Laststrom begrenzt. IGBTs sind eine Weiterentwicklung des vertikalen Leistungs-MOSFETs.

DE

DE

Anschluss S-Plasma 85H + 125H / 85CNC + 125CNC

Netzanschlussplan

Die gelb-grüne Ader ist für den Schutzleiteranschluss PE vorgesehen. Die drei Phasen (schwarz, braun und blau) können beliebig an L1, L2 und L3 angeschlossen werden. Bitte lassen Sie diese Arbeiten nur von einer qualifizierten Elektrofachkraft ausführen lassen).

L L L PE

Achtung!!!

Schweißgeräte mit Starkstromanschluss dürfen nur durch eine Elektrofachkraft angeschlossen werden!

CNC ANSCHLUSS S-PLASMA 125CNC

Um den Plasmaschneider an die CNC-Maschine anzuschließen, müssen die zwei Stöpsel in dem Stecker verbunden werden.

Stöpsel 4: Positiver Pol

Stöpsel 2: Negativer Pol

CNC ANSCHLUSS S-PLASMA 85CNC

Um den Plasmaschneider an die CNC-Maschine anzuschließen, müssen die zwei Stöpsel in dem Stecker verbunden werden: Pin 3 und Pin 4. Die CNC-Funktion funktioniert unter der Voraussetzung, dass die CNC-Maschine eingeschaltet ist. Andererseits, für den Fall dass die CNC-Maschine ausgeschaltet ist, funktioniert nur ein manuelles

Schneiden.

Pin 3: Positiver Pol

Pin 4: Negativer Pol

Technische Details

	S-Plasma 55H	S-Plasma 85H und S-Plasma 85CNC*	S-Plasma 125H und S-Plasma 125CNC*
Eingangsspannung 230V	1-Phase	400V3-Phasen	400V3-Phasen
Frequenz 50Hz 50Hz 50Hz
Eingangsstrom 16A 19A 20A
Leerlaufspannung 230V 280V		300V
Gehäuseschutzgrad	IP20SIP20S	IP21S
Isolationsklasse	F	F	F
Überspannungsschutz	ja	ja	ja
Kühlung Lüfter	Lüfter	Lüfter
Magnetventil	ja	ja	ja
Einschaltdauer ED bei max. A	60% 60%	60%
A bei 100% duty cycle	42,6	65,8	96,8
Schneidstrom	10-55 A	20-85 A	10-125 A
Zündung	Kontakt	Non-Kontakt	Non-Kontakt
Schnitttiefe	17 mm 27 mm	34 mm
Schnittbreite	1 mm	1,2 mm	1,4 mm
Kompressor Anschluss	4,5 bar,30-100 l/min.	5,5 bar,175 l/min.	7 bar250 l/min
Gewicht (netto)	9.4 kg	19,5 kg	30 kg
Abmessung L/B/H (mm)	530/380/380	660/370/450	660/370/450

* Achtung: Die Modelle S-Plasma 85CNC sowie S-Plasma 125CNC sind mit einem zusätzlichen CNC-Anschluss ausgestattet. Außerdem sind diese zwei Plasmaschneidermodelle mit einem einfachen Brenner ausgestattet.:

Installation

I. Jeder Plasmaschneider ist mit einem Stromkabel ausgestattet und entsprechend der Eingangsspannung des Plasamschneiders, muss es mit der entsprechenden Stromversorgung verbunden werden.

1. Das Stromkabel sollte gut an den Ein-Schalter oder Steckverbinder angeschlossen werden, um Oxidation zu verhindern. Wenn möglich, prüfen Sie mit einem Messgerät, ob die Stromspannung im erforderlichen Bereich ist.

Anschluss von Zuleitungen (Installations Skizze)

400V

OUT

Luftdruck-

regulierung

IN Luftschlauch

Luftkompressor

S-Plasma 125H

Gehäuseerdung

Werkstück

Schneidbrenner

Masseklemme

Erdung

Bedienung

Schalten Sie den Einschalter auf dem hinteren Paneelfeld ein, die Kontrollleuchte geht an und der aktuelle Strom wird angezeigt.

Stellen Sie den Gasdruck entsprechen den Anforderungen ein und öffnen Sie das Kompressionsventil.

Drücken Sie den Steuerungsknopf auf dem Schneidbrenner, dann arbeitet das Ventil, Sie können den Lichtbogen hören und sehen.

Stellen Sie je nach Dicke des Werkstücks den Schneidstrom ein.

Bringen Sie die Kupferdüse des Schneidbrenners auf das Werkstück auf (Kupferdüse bei Lichtbogen etwa 2 mm vom Werkstück entfernt) drücken Sie die Taste auf dem Brenner, bis der Lichtbogen gestartet wird, dann heben Sie die Schneiddüse etwas an, etwa Imm vom Werkstück und beginnen Sie zu schneiden.

STARKSTROM = Diese Geräte arbeiten mit einem 3-Phasenanschluss (400V +/- 10%)

DE

DE

S-PLASMA 125H | S-PLASMA 125CNC

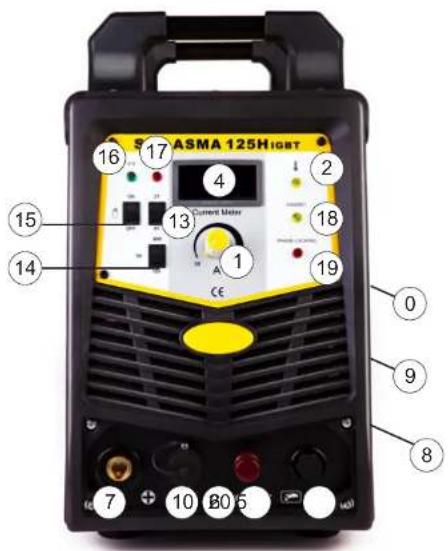

ASMA 125HIGBT 16 17 4 2 13 18 15 14 0 19 9 8 7 10 B0 5

20. Nur für das Modell S-PLASMA 125CNC

Ein Bipolartransistor mit isolierter Gate-Elektrode (english Insulated Gate Bipolar Transistor, kurz IGBT) ist ein Halbleiterbauelement, das zunehmend in der Leistungselektronik verwendet wird, da es Vorteile des Bipolartransistors (z.B. gutes Durchlassverhalten, hohe Sperrspannung, Robustheit beim Schweißgeräten) und Vorteile eines Feldeffekttransistors (nahezu leistungslose Ansteuerung) vereinigt. Vorteilhaft ist auch eine gewisse Robustheit gegenüber Kurzschlüssen, da der IGBT den Laststrom begrenzt. IGBTs sind eine Weiterentwicklung des vertikalen Leistungs-MOSFETs.

INSTANDSETZUNG

A. Entpackung

Entpacken Sie alle Sachen aus der Verpackung und versichern Sie sich, dass Sie alle Gegenstände, die auf der Verpackungsliste aufgelistet sind, erhalten haben.

B. Arbeitsumgebung

Stellen Sie sicher, dass der Arbeitsbereich gut belüftet ist. Das Gerät wird durch einen Axiallüfter gekühlt, der einen Luftfluss durch das hintere Bedienteil über der Elektronik bereitstellt.

(Hinweis! Die Verkleidung muss so installiert werden, dass sich die Entlüftungslöcher näher an der Vorderseite des Gerätes befinden) Lassen Sie mindestens ca. 15 cm am Vorderteil und 15 cm an beiden Seiten zur Säuberung frei. Wenn das Gerät ohne ausreichende Kühlung bedient wird, reduziert sich die Einschaltdauer stark.

C. Kabeleingangsverbindung

Jedes Gerät verfügt über ein Hauptstromkabel, das dafür zuständig ist, die Stromstärke und Spannung für dieses Gerät herzustellen. Wenn das Gerät mit Strom verbunden ist, der die benötigte Spannung überschreitet, oder eine falsche Phase eingestellt ist, kann dies das Gerät schwer schädigen. Dies wird nicht innerhalb der Gewährleistungsbedingungen des Gerätes berücksichtigt, sondern geht auf Ihr eigenes Verschulden zurück.

D. Fackelverbindung

Verbinden Sie die Fackel mit dem Invertierer indem Sie das Luftröhrchen, das am Ende der Fackel befestigt ist, an das Fackelverbindungsstück, das am Vorderteil der Maschine angebracht ist, hereindrehen. Sichern Sie die Konstruktion noch einmal durch leichtes Festziehen mit einem Schraubenschlüssel. Ziehen Sie es nicht zu straff zu.

PISTOLENAUFBAU

A. Vorgang des Pistolenlaufbaus

Stellen Sie die Pistole mit der Schutzkappe nach oben zeigend auf, und drehen Sie die Schutzkappe, von der Pistole ab. (Schutzkappe hält die Spitze, den Keramikdrehungsring, und die Elektrode zusammen). Entfernen Sie die Spitze, den Keramikdrehungsring und die Elektrode. Bauen Sie die Elektrode, den Keramikdrehungsring und die Spitze wieder zusammen. Ersetzen Sie abgenutzte Teile, wenn es notwendig ist. Bringen Sie die Schutzkappe an dem Kopf der Pistole an, und ziehen Sie diese mit der Hand fest, bis sie straff sitzt. Wenn bei diesem Vorgang ein Widerstand bemerkt wird, prüfen Sie die Gewinde und die Anordnung der Einzelteile, bevor Sie mit der Arbeit beginnen.

Hinweis

Bei einigen Pistolen, die keine umschaltbaren Elektroden haben, ist es notwendig die Elektrode noch zusätzlich, durch das Anwenden einer Kneifzange festzuziehen um somit eine verlässliche elektrische Verbindung zu gewährleisten.

NUTZUNG

A. Der Anfang

Schalten Sie den Stromschalter auf die Stellung "ON". Positionieren Sie sich so, dass Sie den Luftdruck problemlos vom Gerät ablesen können. Drücken Sie den Pistolenschalter (Luft wird aus der Pistole ausströmen), stellen Sie das Luftregelventil auf ca. 6–7 (Bar) und lassen Sie den Pistolenschalter wieder los.

Hinweis

Der Luftdruck hat einen allgemeinen Akzeptanzbereich von 5 bis 8 Bar. Sie können wie gewünscht Versuche durchführen, aber es ist Vorsicht geboten, den Luftdruck nicht so sehr herabzusenken, weil so eine Schädigung des Verbrauchsmaterials auftreten kann. Sichern Sie die Erdungsklemme am Arbeitsgegenstand. Verbinden Sie die Klemme mit dem Hauptteil des Arbeitsgegenstandes, nicht dem Teil, das wieder abgenommen wird.

B. Schneiden

1. Drag- Schneiden

Halten Sie die Pistolenspitze seicht über den Arbeitsgegenstand, drücken Sie den Pistolenschalter und bewegen Sie die Pistolenspitze bis es zum Kontakt mit dem Arbeitsgegenstand kommt und der Schneidebogen sich festgesetzt hat. Nachdem der Schneidebogen generiert wurde, bewegen Sie nun die Pistole in die gewünschte Richtung, wobei die Pistolenspitze stets leicht angewinkelt ist und der Kontakt mit dem Arbeitsgegenstand beibehalten werden sollte. Diese Arbeitsmethode wird Dragschneiden genannt. Meiden Sie zu schnelle Bewegungen. Ein Anzeichen dafür sind Funken, die von der Oberseite des Arbeitsgegenstandes absprühen. Bewegen Sie die Pistole gerade so schnell, dass die Funkenansammlung an der Unterseite des Arbeitsgegenstandes konzentriert und vergewissern sie sich, dass das Material komplett durchtrennt ist, bevor sie fortfahren. Stellen Sie die drag Geschwindigkeit wie erforderlich ein.

2. Wöchentliche Maßnahmen

Überprüfen Sie, ob die Lüftung einwandfrei funktioniert Blasen oder saugen Sie Staub oder Dreck von der ganzen Maschine, inklusive des Luftfilter ab.

3. Distanzschneiden

In einigen Fällen kann es vorteilhaft sein, mit der Pistolenspitze, die ca. 1/16" to 1/8" über dem Arbeitsgegenstand gehalten werden sollte, zu schneiden, um

Material zu reduzieren, welches wieder zurück in die Spitze geblasen wird und um die Durchdringung von dicken Einschnitten im Material zu maximieren. Distanz-schneiden sollte eingesetzt werden, wenn Durchdringungsschneiden, oder Furchenarbeiten durchgeführt werden. Sie können außerdem die Distanz' Arbeitstechnik anwenden, wenn Sie Blech schneiden, um das Risiko von zurückspritzenden Materialien, welche die Spitze beschädigen könnten, zu minimieren.

4. Durchbohren

Zum Durchbohren, setzen Sie die Spitze ca. 3,2 mm über dem Arbeitsgegenstand an. Halten Sie die Pistole leicht angewinkelt, um die Funken von der Pistolenspitze und von Ihnen weg zurichten. Betätigen Sie den Hauptbogen und senken Sie die Spitze der Pistole bis der Hauptschneidebogen ausfährt und die Funkenbildung beginnt. Starten Sie mit der Durchbohrung an einem nicht mehr verwendbaren Versuchsgegenstand und beginnen Sie, wenn dieses ohne Probleme funktioniert, mit dem Durchbohren an der vorher definierten Schneidelinie.

WARTUNG

Überprüfen Sie die Pistole hinsichtlich Abnutzungsschäden, Rissen oder freigelegten Kabelstücken. Ersetzen oder reparieren Sie jene vor Gebrauch des Gerätes. Eine stark abgenutzte Pistolenspitze/düse trägt zur Verminderung der

Geschwindigkeit, Spannungsabfall und krummen Durchtrennung bei. Ein Indiz für eine stark abgenutzte Pistolenspitze/-düse ist eine verlängerte oder übergroße Düsenöffnung. Das Äußere der Elektrode darf nicht mehr als 3,2mm vertieft sein. Ersetzen Sie diese, wenn sie abgenutzter ist als die vorgegebene Abmessung angibt. Wenn die Schutzkappe nicht einfach zu befestigen ist, überprüfen sie die Gewinde.

Achtung: Achten Sie beim Wechseln der Düse und Elektrode unbedingt immer darauf, dass das Gerät ausgeschaltet ist.

Prüfung

I. Das Gehäuse sollte immer sicher geerdet sein.
2. Prüfen Sie, ob alle Anschlüsse fest verbunden sind.
3. Prüfen Sie, ob das Stromkabel mit der richtigen Spannung versorgt wird.
4. Achten Sie darauf, dass Kabel und Schläuchen nicht beschädigt oder abgenutzt sind.

STAMOS

WELDING GROUP

MODE D'EMPLOI

S-PLASMA 55H | S-PLASMA 85H S-PLASMA 125H | S-PLASMA 85CNC S-PLASMA 125CNC

expondo.de

FR

Umwelt- und Entsorgungshinweise

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich - rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt- oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES ÜBER ELEKTRO- UND ELEKTRONIK - ALTGERÄTE

[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro- und Elektronikgeräten (Elektro- und Elektronikgerätegesetz - ElektroG).

Utylizacja produktu
