MANUALE UTENTE S-Plasma 55H Stamos

Queste istruzioni contengono descrizione, modalità di funzionamento e processi di manutenzione fondamentali per le tagliatrici al plasma S-Plasma 55H/85H/125H del marchio Stamos Germany. Leggere attentamente questo libretto di istruzioni. Una comprensione totale delle caratteristiche e delle modalità di impiego dello strumento vi garantiscono un uso adeguato e sicuro della macchina.

Avvertimento:

• Proteggersi e proteggere chi sta attorno da possibili lesioni. Leggere attentamente e prendere le precauzioni descritte.
• Soltanto personale qualificato può installare, utilizzare o eseguire la manutenzione e la riparazione del dispositivo.
• Durante l'uso dell'apparecchio, tenerlo lontano dalla portata di chiunque, specialmente bambini.

Il processo di TAGLIO può causare incendi o esplosioni.

Il metallo incandescente e le scintille vengono soflate via dall'arco di saldatura. Questa fuga di scintille, il metallo incandescente, così come gli attrezzi e l'equipaggiamento di lavoro incandescenti possono causare incendi o ustioni. Esaminare attentamente la postazione di lavoro e assicurarsi che questa sia sicura e adatta prima di utilizzare l'apparecchio.

• Rimuovere tutti gli elementi incendiabili nell'arco di 10,7 m dal posto di saldatura.
• Qualora ciò non fosse possibile, coprire meticolosamente gli oggetti con un'adeguata copertura.
• Non saldare in posti in cui la fuga di scintille può entrare in contatto con materiale incendiabile.
• Proteggersi e proteggere chi sta attorno dalle scintille e dal metallo incandescente.
• Fare attenzione in quanto le scintille, e i materiali incandescenti durante il taglio, possono volare attraverso piccole fessure o aperture ed intaccare di conseguenza gli ambienti circostanti.
• Manovrare quindi lo strumento con cautela e tenere sempre un estintore a portata di mano.
• Fare attenzione al fatto che un'operazione di taglio vicino a una coperta o sul pavimento può causare incendi nella parte opposta e non visibile.

Non tagliare vicino a contenitori o recipienti chiusi come serbatoi o barili.

Collegare il cavo di lavoro alla presa di corrente più vicina per evitare che il cavo di corrente venga lasciato libero nella stanza rischiando di venire a contatto con materiali che possano provocare scintille e di conseguenza uno shock elettrico ed eventuali incendi.

• Non usare la tagliatrice al plasma per scongelare tubi gelati.
• Non saldare vicino a contenitori che possono contenere materiali incendiabili. Questi devono essere preventivamente svuotati e accuratamente puliti.
• Non tagliare in un'atmosfera che contenga particelle o vapori esplosivi.
  • Non tagliare in cilindri, tubi o recipienti sotto pressione.
• Non tagliare in contenitori che hanno conservato a lungo materiale in'ammabile.
• Durante il lavoro si prega di indossare indumenti di protezione che siano impermeabili all'olio, come ad esempio scarpe in pelle, camicie spesse, pantaloni senza risvolto, scarpe infortunistiche con punta protetta.
• Non selezionare per la postazione di lavoro superi ci in l'ammabili.
• Rimuovere dalla propria persona prima di cominciare a tagliare tutto ciò che può essere inlammabile.
• Seguire attentamente le istruzioni per lavori di taglio e in caso di necessità utilizzare sempre un estintore da tenere a portata di mano. Nel caso in cui si venisse a contatto con parti del dispositivo elettricamente cariche, tenere presente che sussiste il pericolo reale di subire shock elettrici o ustioni. Non appena la corrente viene collegata, la torcia e gli strumenti di lavoro utilizzati vengono caricati elettricamente. Il circuito della corrente in entrata e il circuito elettrico interno delle macchina ricevono anche corrente non appena questa viene collegata.

L'arco di taglio al plasma un richiede maggiore dosaggio di volt per cominciare l'arco e mantenerlo in buono stato come di regola nella saldatura (una CC di 200 - 400 V è la regola), ma l'apparecchio ha una pistola dotata di un interruttore di sicurezza che spegne automaticamente la macchina quando il segnale di protezione si è spento o la punta dell'elettrodo si è mossa all'interno dell'ugello. L'installazione o la messa a terra inadeguata dell'apparecchiatura rappresentano un grande pericolo.

LO SHOCK ELETTRICO È FATALE.

• Non toccare mai le parti elettricamente cariche.
- Utilizzare guanti asciutti, non bucati e isolati, nonché indumenti protettivi.
- Isolarsi dall'oggetto e dal pavimento attraverso tappeti isolanti asciutti o tramite elementi di isolamento abbastanza grandi da evitare ogni contatto l'sico col pezzo in lavorazione o col pavimento.
- Non toccare nessuna parte della torcia se questa è in contatto con l'oggetto o col pavimento.
- Disinserire la corrente, prima di veri care, pulire o cambiare parti della pistola.

IT

• Chiudere la corrente in entrata prima di installare il dispositivo o isolarsi dall'oggetto in lavorazione e dal pavimento utilizzando dei tappeti isolanti asciutti.
• Verificare che la messa a terra del cavo di alimentazione sia avvenuta correttamente collegando con il cavo di messa a terra oppure che la presa di corrente sia collegata con la corretta uscita di una presa a terra.
• Verificare sempre l'allacciamento del cavo di messa a terra.
• Prima di effettuare il collegamento in entrata aggiungere un cavo di messa a terra adatto.
• Verificare regolarmente il cavo di corrente per assicurarsi che non presenti danni o parti non isolate. Sostituire il cavo nel caso di danni notevoli: la presenza di cavi non isolati può essere letale.
• Spegnere l'apparecchio qualora esso non venga utilizzato.
• Ispezionare i cavi e sostituirli immediatamente qualora si dovessero riscontrare segni di usura troppo evidenti oppure seri danni.
  • Non avvolgere il cavo intorno al proprio corpo.
• Effettuare la messa a terra dell'oggetto da lavorare su un'adeguata superficie.
• Si prega di utilizzare esclusivamente un equipaggiamento adatto.
• Si prega di riparare o sostituire immediatamente le componenti danneggiate dell'apparecchio.
• Indossare una cintura di sicurezza qualora si stesse lavorando in quota.
• Conservare accuratamente tutti gli elementi e i materiali utilizzati per la copertura in un unico luogo.
• Mantenersi lontani dalla punta della pistola e dall'arco di saldatura quando viene premuto il dispositivo di scatto.
• Fissare il cavo di lavoro a un buon supporto metallico dell'oggetto da lavorare (non un pezzo che potrebbe cadere) oppure fissare il tavolo da lavoro il più vicino possibile alla tagliatrice.
• Qualora non sia fissato su nessun supporto, è opportuno isolare il morsetto di messa a terra, così da evitare il contatto con qualsiasi tipo di metallo.

Una volta rimosso il cavo di corrente dalla fonte di alimentazione si ha una produzione significativa di CORRENTE CONTINUA.

Spegnere l'apparecchio, separare il cavo di corrente e verificare la corrente a livello del condensatore di entrata. Assicurarsi che la corrente si trovi vicino al punto zero, prima di toccare parti del dispositivo. Prima di toccare qualsiasi parte dell'apparecchio, verificare che i condensatori siano stati correttamente attivati secondo le indicazioni che vengono descritte nel capitolo dedicato alla manutenzione nelle istruzioni d'uso.

UNA SCOSSA ELETTRICA può essere fatale.

Nel convertitore statico possono esplodere parti non a prova di guasto se alimentati con corrente elettrica. Indossare sempre una maschera di protezione e un camice a maniche lunghe quando si maneggia il convertitore statico.

IT

Eventuali PARTI ESPLOSIVE possono provocare gravi ferite.

Il processo di saldatura può provocare la fuoriuscita di scintille e pezzi di metallo.

Le SCINTILLE VOLANTI possono provocare ferite gravi.

• Indossare una protezione per il viso o in alternativa occhiali di sicurezza dotati di protezione laterale.
• Proteggere la pelle indossando indumenti di protezione appropriati.
• Si prega di indossare tappi per le orecchie resistenti al fuoco oppure altre protezioni per l'udito per evitare che le scintille possano colpire le orecchie.
• Gli archi elettrici prodotti dal processo di saldatura provocano raggi visibili e non visibili (infrarossi e ultravioletti) che possono bruciare gli occhi e la pelle.

I RAGGI DELL'ARCO ELETTRICO possono provocare ustioni agli occhi e alla pelle!

• Si prega di indossare una protezione per il viso (casco o schermo protettivo) con tonalità cromatica adatta a fare da filtro per la protezione degli occhi durante il processo di taglio.
• Gli standard di sicurezza consigliano di utilizzare la tonalità di colore n. 9 (n. 8 come minimo) per potenze di saldatura con un amperaggio inferiore a 300 A. Tonalità di colore meno filtrate possono essere utilizzate nel caso in cui l'arco fosse nascosto dallo strumento di lavoro.
• Sotto il casco o lo schermo protettivo si consiglia di indossare occhiali di sicurezza collaudati dotati di protezione laterale.
• Si prega di utilizzare una copertura protettiva oppure elementi divisori per proteggere terzi dalla luce abbagliante o dalle scintille; fare attenzione nel caso in cui terzi si posizionino davanti all'arco.
• Indossare indumenti di protezione resistenti e costituiti da materiali antinfiammabili (pelle, cotone o lana) e scarpe da lavoro adeguate.

PLASMA

Introduzione a taglio al plasma: Le saldatrici al plasma funzionano propagando sotto pressione un gas (come ad esempio l'aria) attraverso un piccolo tubo. Al centro di questo canale vi è un elettrodo di carica negativa mentre l'ugello si trova nella parte sottostante. L'anello di vortice fa in modo che il plasma giri nella maniera più veloce concessa. Quando l'elettrodo negativo è rifornito di corrente elettrica e la punta dell'ugello viene a contatto con il metallo, questo collegamento crea un circuito. Una forte scintilla di innescamento viene prodotta fra l'elettrodo e il metallo. Mentre il gas d'afflusso scorre attraverso i tubi, la scintilla di innescamento scalda il gas fino al raggiungimento del quarto stadio. Questa reazione causa un flusso di plasma con una temperatura di circa 16,649 °C o più che si sposta a una velocità di 6,096 m/sec e riduce il metallo a vapore ed elaborati fusi. Il plasma stesso conduce l'amperaggio elettrico. Il funzionamento del ciclo di lavoro, che determina l'arco, permane in maniera continua finché la corrente non sia condotta all'elettrodo e il plasma rimanga in contatto con il metallo in lavorazione. L'ugello da taglio ha un secondo gruppo di canali. Questi canali rilasciano un flusso costante di gas inerte. La pressione di questo gas controlla il raggio del raggio al plasma.

Avvertenza! Questa macchina è concepita soltanto per l'utilizzo di aria sotto pressione come „gas“.

Regolazione di corrente

Il funzionamento del circolo di corrente automatico protegge dal sovratensionamento fino al valore descritto nella scheda dati.

Protezione termica

Il ciclo di protezione termica si avvia quando l'apparecchio supera il ciclo della durata di accensione (duty cycle). Ciò provoca l'arresto della macchina.

Duty cycle

La durata di accensione è un valore percentuale di utilizzo (misurato in minuti) di un periodo di tempo di 10 minuti, durante i quali il dispositivo viene utilizzato continuativamente a una temperatura regolare. Nel caso in cui le valutazioni cicliche di durata eccedano, si attiva la protezione anti-surriscaldamento, la quale fa raffreddare il dispositivo fino al raggiungimento di valori di temperatura normali. Un superamento eccessivo dei valori del ciclo di durata può danneggiare enormemente l'apparecchio.

LEGENDA 0.

Interruttore ON / OFF

1.

Regolatore di corrente: CURRENT = Corrente principale regolabile.

2.

Sovraccarico / guasto LED:

La spia si accende nelle seguenti due situazioni:

a) Se la macchina riscontra un errore e non può essere utilizzata.

b) Quando la tagliatrice supera il limite di sovraccarico stabilito si imposta automaticamente la modalità di protezione e la macchina imposta la sua funzione conseguente. Ciò significa che il dispositivo si ferma per poter ritornare all'impostazione di controllo della temperatura. se l'apparecchiatura ha subito un surriscaldamento. La macchina quindi si blocca. Durante questa procedura la luce rossa di allarme si illumina. Si prega di non rimuovere la presa dalla corrente in questo caso. Affinché la macchina si raffreddi, il sistema di aerazione accelera il raffreddamento. Quando la spia rossa non si illumina più la temperatura è scesa ai normali valori di funzionamento e il dispositivo può di nuovo essere messo in funzione.

IT

IT

3.

INDICATORE POWER = La luce si accende automaticamente quando la macchina viene messa in funzione.

4.

Display al LED: Mostra l'amperaggio.

5.+6.

Collegamenti per la torcia di taglio: La forte densità di flusso energetico dell'arco al plasma permette un'alta velocità di taglio e contemporaneamente una qualità di taglio priva di stiramenti. Non necessita di alcun gas speciale costoso. L'impiego di normale aria compressa e il suo semplice uso garantiscono un impiego senza problemi nel settore della carrozzeria, di contenitori e di costruzioni metalliche, così come nell'ambito di impianti di riscaldamento, di climatizzazione, d'areazione, idrici e sanitari.

7.

Collegamento cavo di messa a terra

8.

GAS / Collegamento aria

Nella parte posteriore di ciascun dispositivo si trova una vite con una targhetta per effettuare la messa a terra. Prima di utilizzare l'apparecchio è necessario collegare la coppa della saldatrice per mezzo di un cavo il cui diametro sia almeno di 6 mm per evitare eventuali problemi a causa dello scarico dell'elettricità.

Collegamento aggiuntivo per la torcia di taglio

11.

POST TIME = Tempo successivo al deflusso gas regolabile in intervalli di secondo. Questa regolazione è importante per raffreddare il pezzo sottoposto a saldatura e proteggerlo da un'eventuale ossidazione.

12.

ROCKER SWITCH = Se la tagliatrice (elemento di taglio) non è messa in posizione autofissante mantenere premuto il tasto di accensione sulla torcia premuto per iniziare a tagliare. Per terminare il taglio rilasciare il pulsante. Questa macchina si presta ad un tipo di taglio netto e preciso.

Se l'elemento di taglio è in modalità autofissante premere una volta il pulsante della torcia da taglio per innescare l'arco. In tal modo si può tagliare in modo continuo.

Premere nuovamente l'interruttore per arrestare l'operazione di taglio. Questo tipo di taglio al plasma è adatto per fili lunghi.

IT

IT

13.

2T/4T = Interruttore di selezione

14.

POST FLOW = con questo tasto potete regolare il tempo di deflusso del gas.

15.

TEST GAS = protezione.

16.

4U.V LED = Under Voltage LED. II display al LED si illumina se la tensione è sotto i 330 V.

17.

O.V LED = Over Voltage LED. II display al LED si illumina se la tensione supera i 420 V.

18.

GASSHT = II LED si illumina se la macchina non dispone di flusso di gas o quest'ultimo è a livelli minimi.

19.

FASI PERDITA DI CORRENTE = Se al dispositivo non sono collegate 2 fasi di corrente, o solo una o due, il LED si illuma e la macchina cessa di funzionare.

20

Collegamento CNC

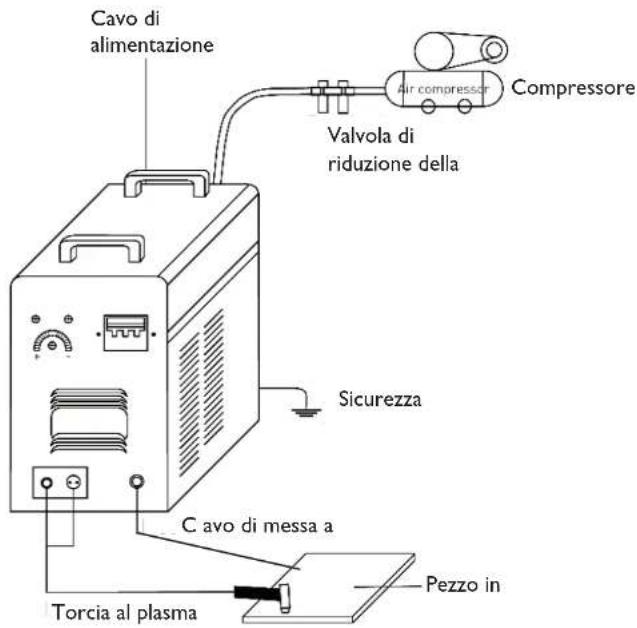

Schema dei collegamenti S-Plasma 55H

Cavo di alimentazione Valvola di riduzione della Air compressor Compressore Sicurezza Cavo di messa a Torcia al plasma Pezzo in

IT

IT

S-PLASMA 55 H
VISTA FRONTALE

S-PLASMA 85H IGBT 0 11 2 3 4 5 6 7 8 9 10 11 CE A

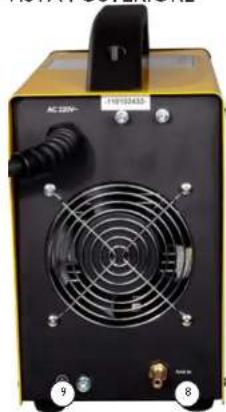

VISTA POSTERIORE

I. Morsetto per la messa a

IGbT = Un transistor bipolare a gate isolato (in inglese Insulated Gate Bipolar Transistor, abbreviato IGBbT) è un è un dispositivo semiconduttore che sempre più impiegato nel settore dell'elettronica di potenza poiché coniuga i vantaggi dei transistor bipolari (ad es. un buon rapporto di flusso, alta corrente inversa, solidità durante le operazioni di saldatura) con quelli dei transistor a effetto di campo (comandi che non richiedono quasi alcun apporto di potenza in più). Gli IGBTs possono essere considerati l'evoluzione dei MOSFET di potenza.

ALLACCIAMENTO ALLA RETE PER S-PLASMA 85H / S-PLASMA 85CNC

CORRENTE AD ALTA TENSIONE = Questi apparecchi funzionano con connessione trifase (400V+/- 10%).

ALIMENTAZIONE NORMALE: L'apparecchio lavora con un allacciamento monofase (230V +/- 10%).

IT

IT

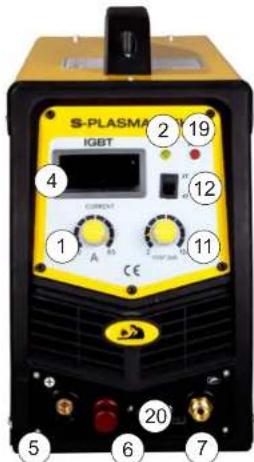

S-PLASMA 85H | S-PLASMA 85CNC

VISTA FRONTALE

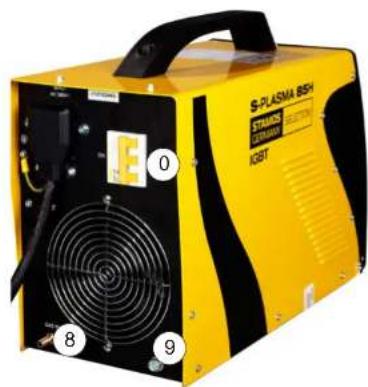

VISTA
POSTERIORE

S-PLASMA IGBT 19 2 4 12 11 1 A CE 20 5 6 7

S-PLASMA BSH STAMKS SPARAN ELECTRIC KGBT

1. Soltanto per il modello S-PLASMA 85CNC

IGbT = Un transistor bipolare a gate isolato (in inglese Insulated Gate Bipolar Transistor, abbreviato IGBbT) è un è un dispositivo semiconduttore che sempre più impiegato nel settore dell'elettronica di potenza poiché coniuga i vantaggi dei transistor bipolari (ad es. un buon rapporto di flusso, alta corrente inversa, solidità durante le operazioni di saldatura) con quelli dei transistor a effetto di campo (comandi che non richiedono quasi alcun apporto di potenza in più). Gli IGBTs possono essere considerati l'evoluzione dei MOSFET di potenza.

Collegamento 85H + 125H / 85CNC + 125CNC

Piano dei collegamenti

Il contrassegno giallo-verde indica il collegamento del conduttore di protezione PE. Le tre fasi (nero, marrone ed azzurro) possono essere fissate facoltativamente a L1, a L2 e a L3. Lasciare che questi lavori sullo strumento siano portati a termine soltanto da un esperto elettrotecnico qualificato.

L L L PE

Attenzione!!!

Gli apparecchi di saldatura con corrente ad alta tensione possono essere installati soltanto da un esperto elettrotecnico!

CNC COLLEGAMENTO S-PLASMA 125CNC

Per installare la tagliatrice al plasma alla macchina CNC le due spine devono essere collegate all'interno dell'innesto.

Spina 4: Polo positivo

Spina 2: Polo negativo

CNC COLLEGAMENTO S-PLASMA 125CNC

Per installare la tagliatrice al plasma alla macchina CNC le due spine devono essere collegate all'interno dell'innesto. Pin 3 e Pin 4. La funzione CNC può essere utilizzato solo se la macchina CNC è inserita. D'altra parte, nel caso in cui la macchina CNC non sia accesa, può essere effettuato solo il taglio manuale.

	S-Plasma 55H	S-Plasma 85H und S-Plasma 85CNC*	S-Plasma 125H und S-Plasma 125CNC*
Tensione in entrata 230V	1-Phase	400V3-Phasen	400V3-Phasen
Frequenza 50Hz 50Hz 50Hz
Corrente in entrata 16A	9 A 20 A
Tensione a circuito 230V	280 V 300 V
Grado di protezione dell'alloggiamento	IP20S IP20S	IP21S
Classe di isolamento	F	F	F
Protezione di sovratensione	Si	Si	Si
Raffreddamento	Ventole di raffreddamento	Ventole di raffreddamento	Ventole di raffreddamento
Elettrovalvola	Si	Si	Si
Durata max. ED con	60% 60%	60%
A con ciclo di lavoro pari al 100%	42,6	65,8	96,8
Corrente di taglio	10-55 A	20-85 A	10-125 A
Accensione	Contatto Senza	contatto Senza	contatto
Profondità di taglio	17 mm	27 mm	34 mm
Ampiezza taglio 1 mm	1,2 mm	1,4 mm
Allacciamento compresse	4,5 bar,30-100 l/min.	5,5 bar,175 l/min.	7 bar250 l/min
Peso netto	9,4 kg	19,5 kg	30 kg
Dimensione (LxAxP) (mm)	530/380/380	660/370/450	660/370/450

Attenzione: I modelli S-pPasma 85CNC e S-plasma 125CNC sono dotati di un collegamento CNC supplementare. In più questi due modelli di tagliatrice al plasma sono forniti di una torcia semplice.:

Installazione

1. Ogni tagliatrice al plasma è dotata di un cavo elettrico e, a seconda della tensione in ingresso della tagliatrice al plasma, deve essere collegata alla fonte di corrente adatto.
2. Il cavo di corrente deve essere ben collegato all'interruttore o al connettore per impedirne l'ossidazione. Se possibile, esaminare con uno strumento di misurazione che il valore della tensione si trovi nella gamma necessaria.

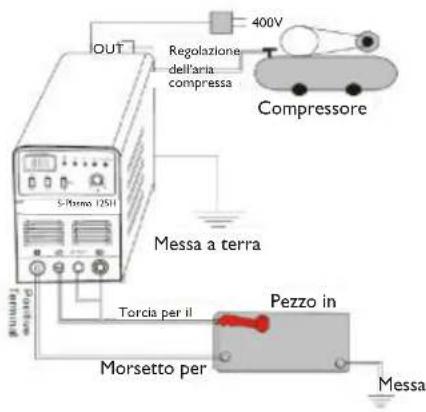

Collegamento della trasmissione (abbozzo dell'installazione)

OUT Regolazione dell'aria compressa 400V Compressore S-Mismo 125II Messa a terra Torcia per il Pezzo in Morsetto per Messa

IT

IT

Funzionamento

Accendere l'interruttore sul pannello posteriore, la luce di controllo si accende e viene indicato il flusso di corrente.

Impostare la pressione del gas corrispondente ai requisiti e aprire la valvola di compressione.

Premere il tasto di controllo sulla torcia da taglio, lasciar quindi che la ventola si azioni. In questo momento sarà possibile sentire e vedere l'arco elettrico.

Impostare il flusso di taglio in base allo spessore del pezzo in lavorazione.

Portare sul pezzo in lavorazione l'ugello in rame della torcia (ugello in rame a una distanza di circa 2 mm dal pezzo in lavorazione). Premere il tasto sulla torcia fino a dare avvio all'arco, quindi alzare l'ugello leggermente, circa 1 mm dal pezzo in lavorazione, e cominciare a tagliare.

CORRENTE AD ALTA TENSIONE = Questi apparecchi funzionano con connessione trifase (400V+/- 10%).

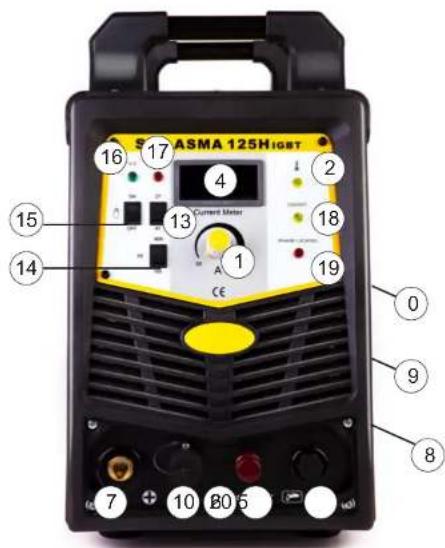

S-PLASMA 125H | S-PLASMA 125CNC

SMA ASMA 125HIGBT 16 17 4 2 13 Current Meter 18 1 19 0 15 14 9 8 7 10 80 5

1. Soltanto per il modello S-PLASMA 125CNC


Un transistor bipolare a gate isolato (in inglese Insulated Gate Bipolar Transistor, abbreviato IGBbT) è un è un dispositivo semiconduttore che sempre più impiegato nel settore dell'elettronica di potenza poiché coniuga i vantaggi dei transistor bipolari (ad es. un buon rapporto di flusso, alta corrente inversa, solidità durante le operazioni di saldatura) con quelli dei transistor a effetto di campo (comandi che non richiedono quasi alcun apporto di potenza in più). Gli IGBTs possono essere considerati l'evoluzione dei MOSFET di potenza.

INSTALLAZIONE

A. Disimballaggio

Rimuovere tutti gli elementi contenuti nella confezione e controllare di aver ricevuto tutti gli articoli elencati nella bolla di spedizione.

B. Postazione di lavoro

Assicurarsi che l'ambiente di lavoro sia sufficientemente areato. L'apparecchio viene raffreddato tramite una ventola assiale che, posta sulla parte posteriore della saldatrice, consente una ventilazione costante dell'apparecchio.

(Avvertenza! Il rivestimento deve essere installato im modo tale che i fori di ventilazione si trovino più vicini alla parte anteriore dell'apparecchiatura. Lasciare almeno circa 15 cm sulla parte anteriore e 15 cm su entrambi i lati per favorire una facile pulizia. Se l'apparecchiatura dovesse essere utilizzata con raffreddamento non sufficiente, si riduce fortemente la durata ciclica.

C. Collegamento con l'entrata del cavo

Ogni apparecchio è dotato di un cavo di alimentazione principale che è responsabile della creazione dell'amperaggio e della tensione dell'apparecchio stesso. Se esso è collegato a una corrente che superi la tensione necessaria o se la fase non è correttamente allacciata, il dispositivo può risultarne seriamente danneggiato. Nel caso non vengano rispettate le norme di sicurezza sopra citate e l'apparecchio dovesse di conseguenza danneggiarsi, la validità della garanzia decade.

D. Collegamento della torcia

Collegare la torcia con l'invertitore in modo che il tubo dell'aria, fissato all'estremità della torcia, giri sul pezzo di collegamento della torcia, che è fissato alla parte anteriore della macchina. Assicurarsi che il montaggio sia corretto serrando leggermente con una chiave meccanica. Non stringere troppo.

STRUTTURA DELLA PISTOLA

A. Processo per l'assemblaggio della pistola

Installare la pistola con i rivestimenti della protezione protettiva rivolti all'insù e girare la copertura protettiva dalla pistola. (La protezione tiene insieme la punta, l'anello di ceramica e l'elettrodo). Rimuovere la punta, l'anello di ceramica di girata e l'elettrodo. Rimettere insieme l'elettrodo, l'anello di ceramica e la punta. Sostituire le parti consumate, se necessario. Portare la protezione sulla testa della pistola e tirarla con le mani fino a che loro non sia stabile e tesa. Se durante questa procedura si dovesse notare una certa resistenza, esaminare i filetti e la disposizione delle singole componenti prima di cominciare con il lavoro.

Avvertenze

Per alcune pistole, che non hanno elettrodi permutabili, è necessario anche accertarsi che l'elettrodo sia fissato bene tramite l'uso di pinze, al fine di garantire un collegamento elettrico sicuro.

UTILIZZO

A. L'inizio

Accendere l'interruttore della corrente in posizione „ON“. Posizionarsi in modo tale da poter leggere la pressione dell'aria dell'apparecchio senza problemi. Premere l'interruttore della pistola (l'aria fuoriuscirà fuori dalla pistola), impostare la ventola regolatrice dell'aria a circa 6-7 (Bar) e rilasciare poi la pistola.

Avvertenze

La pressione d'aria ha gamma di accettazione generale tra 5 e 8 Bar. Si possono compiere tutti i possibili tentativi desiderati, ma è richiesta sempre un'attenzione particolare al non fare abbassare troppo la pressione d'aria, in quanto ciò può causare danni ai materiali logorabili. Assicurare il morsetto di messa a terra alla postazione di lavoro. Collegare il morsetto con la parte principale dell'oggetto in lavorazione, non alla parte che verrà rimossa.

B. Taglio

I. Taglio trascinato

Mantenere la punta della pistola sulla superficie del pezzo in lavorazione, premere l'interruttore della pistola e spostare la punta della pistola fino a che non venga a contatto col pezzo in lavorazione e che l'arco di taglio non si sia stabilito. Dopo la generazione dell'arco di taglio spostare la pistola nel senso voluto in maniera tale che la punta della pistola rimanga facilmente piegabile e che sia mantenuto il contatto con il pezzo in lavorazione. Questa modalità di lavoro è denominata taglio trascinato. Evitare movimenti bruschi che possano causare la fuoriuscita di scintille dal lato superiore del pezzo in lavorazione. Spostare la pistola a una velocità tale che l'accumulazione delle scintille si concentri nelle parte sottostante del pezzo in lavorazione e assicurarsi che il materiale sia completamente reciso prima di continuare. Impostare la velocità di trascinamento a seconda delle proprie necessità.

IT

2. Misure di manutenzione settimanali

Assicurarsi la ventilazione funzioni senza difetti. Soffiare via o aspirare la polvere o la sporcizia dalla macchina intera, compresi i filtri dell'aria.

3. Taglio a distanza

In alcuni casi può essere vantaggioso tagliare con la punta della pistola, la quale deve essere mantenuta circa 1/16 "a 1/8" sopra l'oggetto da lavorare per ridurre il materiale che verrà soffiato nuovamente dentro la punta e per massimizzare la compenetrazione di tagli spessi nel materiale. Il taglio a distanza dovrebbe essere usato per compiere tagli di compenetrazione o lavori di solco. È possibile, inoltre, utilizzare la tecnica di taglio a distanza quando si taglia una lamiera, così da minimizzare il rischio di schizzi di materiali che possono danneggiare la punta.

4. Perforazione

Per la perforazione, regolare le punte approssimativamente a circa 3,2 mm sopra l'oggetto in lavorazione. Mantenere la pistola leggermente piegata per tenere lontane scintille sia dalla punta della pistola che dall'utente. Azionare l'arco principale e abbassare la punta della pistola fino a che l'arco di taglio principale non esca fuori e che non comincino a formarsi delle scintille. Iniziare con la perforazione su una superficie di prova non riutilizzabile e, se tutto funziona senza problemi, cominciare con la perforazione nella linea di taglio precedentemente definita.

MANUTENZIONE

Verificare che la pistola non abbia subito danni di usura, non abbia fenditure e che non ci siano cavi scollegati. Sostituire o riparare parti danneggiate dell'apparecchio prima dell'utilizzo. Un ugello della pistola molto logoro comporta una riduzione di velocità, una diminuzione della tensione e può causare la curvatura del taglio. Ciò che contraddistingue un ugello troppo logoro è un'apertura prolungata o troppo grande di quest'ultimo. La parte esterna dell'elettrodo non deve essere più profonda di 3,2 mm. Sostituire immediatamente una parte dell'elettrodo se completamente usurata o non conforme alle norme descritte. Se il cappuccio protettivo non si fissa facilmente, si prega di controllare la condizione della filettatura.

Attenzione: Assicurarsi sempre che l'apparecchio sia completamente spento prima di effettuare la sostituzione dell'ugello o dell'elettrodo. Verifica

I. L'alloggiamento deve sempre essere assolutamente collegato alla messa a terra.
2. Fare attenzione che tutti i collegamenti siano collegati saldamente.
3. Fare attenzione al corretto tensionamento del cavo d'alimentazione.
4. Assicurarsi che i cavi e i tubi flessibili non siano danneggiati o logori.

STAMOS

WELDING GROUP

NÁVOD K POUŽITÍ

S-PLASMA 55H | S-PLASMA 85H S-PLASMA 125H | S-PLASMA 85CNC S-PLASMA 125CNC

expondo.de

CZ

CZ
