HASZNÁLATI ÚTMUTATÓ S-LS-94 Stamos
| Paraméter leírása | Paraméter értéke | ||
| Termék megnevezése | LABORATÓRIUMI TÁPEGYSÉG | ||
| Típus | S-LS-90 | S-LS-91 | S-LS-92 |
| Hálózati feszültség [V~] / Frekvencia [Hz] | 230/50 | ||
| Névleges teljesítmény [W] | 300 | 200 | 300 |
| Feszültség-szabályozási tartományDC [V] | 0-100 0-100 | 0-60 | |
| Áramerősség-szabályozási tartomány [A] | 0-3 0-2 0-5 | ||
| Üzemi stabilitási együttható | CV≤0,3%+10mVCC≤0,3%+10mA | ||
| Üzemi stabilitási együttható terhelés alatt (FS - teljes tartomány) | CV≤0,5%FSCC≤0,3%FS | ||
| Pulzálás | CV≤0,3% mV r.m.s.CC≤0,3% mA r.m.s. | ||
| Felbontás | ±0,5%FS ± 1digital | ±0,5%FS ± 1digital | ±0,5%FS ± 1digital |
| Védelem | OCP, OTP, OPP | ||
| Környezeti hőmérséklet [°C] / Relatív páratartalom [%] használat során | -10÷40 / < 80 | ||
| Környezeti hőmérséklet [°C] / Relatív páratartalom [%] tárolás során | -20÷80 / < 70 | ||
| IP védettségi osztály | IP20 | ||
| Méretek [Szélesség x Mélység x Magasság; mm] | 220x70x150 | ||
| Tömeg [kg] | 1,2 | ||
| Paraméter leírása | Paraméter értéke | ||
| Termék megnevezése | LABORATÓRIUMI TÁPEGYSÉG | ||
| Típus | S-LS-93 | S-LS-94 | S-LS-95 |
| Hálózati feszültség [V~] /Frekvencia [Hz] | 230/50 | ||
| Névleges teljesítmény [W] | 180 | 300 | 150 |
| Feszültség-szabályozásitartományDC [V] | 0-60 0-30 | 0-30 | |
| Áramerősség-szabályozásitartomány [A] | 0-3 0-10 | 0-5 | |
| Üzemi stabilitásiegyüttató | CV≤0,3%+10mVCC≤0,3%+10mA | ||
| Üzemi stabilitásiegyüttató terhelés alatt(FS – teljes tartomány) | CV≤0,5%FSCC≤0,3%FS | ||
| Pulzálás | CV≤0,3 % mV r.m.s.CC≤0,3% mA r.m.s. | ||
| Felbontás | ±0,5%FS ± 1digital | ||
| Védelem | OCP, OTP, OPP | ||
| Környezeti hőmérséklet [°C]/ Relatív páratartalom [%]használat során | -10÷40 / < 80 | ||
| Környezeti hőmérséklet [°C]/ Relatív páratartalom [%]tárolás során | -20÷80 / < 70 | ||
| IP védettségi osztály | IP20 | ||
| Méretek [Szélesség xMélység x Magasság; mm] | 220x70x150 | ||
| Tömeg [kg] 1,2 | |||
1. Általános leírás
Az utasítás célja, hogy segítse a biztonságos és megbízható használatot. A termék tervezése és kivitelezése szigorúan a műszaki előírások szerint, a legmodernebb technológiák és komponensek használatával, a legmagasabb minőségi normák betartása mellett történt.
A MUNKA MEGKEZDÉSE ELŐTT GONDOSAN OLVASSA ÁT ÉS ÉRTELMEZZE A JELEN UTASÍTÁST!
A berendezés hosszú és megbízható működésének biztosítása céljából ügyelni kell annak megfelelő kezelésére és karbantartására, a jelen utasítás útmutatásainak
megfelelően. A jelen kezelési utasításban megadott műszaki adatok és specifikációk naprakészek. A gyártó fenntartja magának a minőség javításával kapcsolatos változtatások jogát. Figyelembe véve a műszaki fejlődést és a zajszint korlátozásának lehetőségét, a készülék tervezése és felépítése a zajkibocsátásból eredő kockázat minimálisra csökkentésével valósult meg.
Jelmagyarázat
| CE | A termék megfelel a vonatkozó biztonsági szabványoknak. |
 | Használat előtt olvassa el a használati útmutatót! |
 | A termék újrahasznosítható. |
 | A FIGYELEM! a VIGYÁZAT! vagy a NE FELEDJE! az adott helyzetre figyelmeztet (általános figyelmeztető jel). |
 | FIGYELEM! Áramütés veszélye! |
 | Beltéri használatra. |
FIGYELEM! A jelen utasítás illusztrációi szemléltető jellegűek, és esetenként eltérhetnek a termék tényleges kinézetétől.
Eredeti utasításnak a német változat tekintendő. A többi nyelvi változat a német eredeti fordítása.
2. Biztonságos használat
FIGYELEM! Olvasson el minden biztonsági figyelmeztetést és útmutatót! A figyelmeztetések és az útmutató előírásainak megszegése áramütést, tűzesetet és/vagy súlyos testi sérülést vagy halált okozhat.
A figyelmeztetésben és az útmutatóban használt „eszköz” vagy „termék” kifejezés alatt
2.1. Elektromos biztonság
a) Az eszköz elektromos csatlakozójának illenie kell a hálózati dugaljba. A csatlakozón semmilyen módosítást nem szabad végrehajtani. Eredeti csatlakozó és megfelelő dugalj használatával csökken az áramütés veszélye.
b) Kerülje az érintkezést földelt tárggyal, pl. csővel, fűtőtesttel, sütővel vagy hűtővel! Megnövekszik az áramütés veszélye, ha a test földelve van és olyan tárggyal érintkezik, amely eső, vizes felület vagy nedves környezet közvetlen hatásának van kitéve. Az eszközbe került víz növeli az eszköz rongálódásának és az áramütésnek a kockázatát.
c) Az eszközt tilos vizes vagy nedves kézzel megérinteni.
d) A vezetéket tilos helytelenül használni. Sose használja az eszköz áthelyezéséhez vagy a csatlakozó hálózati dugaljból való kihúzásához! A vezetéket tartsa távol hőforrástól, olajtól, éles peremtől és mozgó alkatrésztől! Sérült vagy összegabalyodott vezeték növeli az áramütés kockázatát.
e) Ha nem kerülhető el az eszköz nedves környezetben történő használata, áramvédő kapcsolót (RCD) kell alkalmazni. Áramvédő kapcsoló használata csökkenti az áramütés kockázatát.
f) Tilos az eszköz használata, ha a tápvezeték sérült vagy elhasználódás nyilvánvaló jeleit mutatja. A sérült tápvezetéket szakképzett villanyszerelőnek vagy a gyártó szakszervizének kell kicserélnie.
g) Az áramütés elkerülése végett tilos a vezetéket, a csatlakozót vagy magát az eszközt vízbe vagy más folyadékba meríteni. Tilos az eszközt nedves felületen használni.
h) VIGYÁZAT – ÉLETVESZÉLY! Az eszközt tisztítás vagy használat közben sosem szabad vízbe vagy más folyadékba meríteni.
i) Az eszközt tilos nagyon nedves helyiségben / vízzel teli tartály közvetlen közelében használni!
2.2. Munkahelyi biztonság
a) A munkavégzés helyén tartson rendet és biztosítson megfelelő világítást! A rendetlenség és a gyér világítás balesethez vezethet. Az eszköz használata közben legyen előrelátó és körültekintő, és cselekedjen megfontoltan!
b) Ne használja az eszközt robbanásveszélyes területen, például gyúlékony folyadékok, gázok vagy porok jelenlétében!
c) Ha az eszközön sérülést talál vagy hibás működést állapít meg, azonnal kapcsolja ki, és jelentse egy erre jogosult személynek!
d) Ha kétsége merül fel, hogy a berendezés megfelelően működik-e, lépjen kapcsolatba a gyártó szervizével!
e) Az eszköz javítását kizárólag a gyártó szervize végezheti. Tilos a javítást saját kezűleg elvégezni!
f) Ha tűz vagy láng lépne fel, a feszültség alatti berendezés oltására kizárólag poroltót vagy szénsavhóval (CO2) oltót használjon!
g) A munkaállomáson nem tartózkodhat gyermek vagy illetéktelen személy. (Figyelmetlenség miatt elveszítheti uralmát az eszköz felett.)
h) Rendszeresen ellenőrizze a biztonsági tudnivalókat tartalmazó címkék állapotát! Ha a címke nem olvasható, újat kell felragasztani.
i) A használati útmutatót őrizze meg, hogy késóbb is segítségére legyen! Amennyiben az eszköz harmadik személynek kerül átadásra, az eszközzel együtt a használati útmutatót is oda kell adni.
j) A csomagolás részei és az apró szerkezeti elemek gyermekek elől elzárva tartandók.
k) Gyermekektől és állatoktól távol tartandó.
I) Ha az eszközt más eszközzel egyidejűleg használja, a többi használati útmutatót is be kell tartania.
Emlékeztető! A gyermekeket és egyéb személyeket védje a berendezés üzemeltetése során!
2.3. Személyes biztonság
a) Önnek tilos az eszközt használnia, ha fáradt, beteg, vagy alkohol, kábítószer, illetve olyan gyógyszer befolyása alatt áll, amely lényegesen korlátozza az ön képességeit az eszköz használatában.
b) Az eszközt úgy tervezték, hogy azt nem használhatja korlátozott mentális, érzékszervi vagy szellemi képességű személy (ideértve a gyerekeket is), sem olyan, aki nem rendelkezik megfelelő tapasztalattal és/vagy ismerettel, kivéve, ha egy a biztonságáért felelős személy felügyelete alatt áll, vagy ha e felelős személytől útmutatást kapott az eszköz kezelésére vonatkozólag.
c) Az eszközt csak fizikailag erre alkalmas, megfelelően képzett személyek használhatják, akik megismerkedtek e használati útmutatóval, és részesültek munkavédelmi képzésben.
d) Az eszköz használata közben legyen körültekintő, és döntsön józan megfontolások alapján! A munka közben megengedett pillanatnyi figyelmetlenség komoly testi sérülésekkel járhat.
e) Az eszköz nem játékszer. Ügyeljen rá, hogy gyermekek ne játsszanak a eszközzel!
2.4. Az eszköz biztonságos használata
a) Ne terhelje túl a eszközt! Olyan eszközt használjon, amely az adott feladatra alkalmas! A jól megválasztott eszközzel jobban és nagyobb biztonsággal végezhető el a munka, amelyre az eszközt tervezték.
b) Ne használja az eszközt, ha az ON/OFF kapcsoló hibásan működik (nem kapcsol be vagy ki)! Ha az eszköz a bekapcsolóval nem vezérelhető, akkor az eszköz veszélyes, nem használható munkára, hanem javítandó.
c) Az eszközt beállítás, tisztítás vagy karbantartás előtt áramtalanítani kell. Ezzel az óvintézkedéssel csökkenthető a véletlen működtetés kockázata.
d) Ha az eszköz használaton kívül van, tárolja gyermekek, képzetlen vagy jelen használati útmutatót nem ismerő személyek elől elzárt helyen! Képzetlenek kezében az eszköz veszélyt jelent.
e) Tartsa az eszközt jó műszaki állapotban! Minden munkavégzés előtt ellenőrizze, hogy az eszköz nem sérült-e egészében vagy mozgó alkatrészeiben (repedt alkatrészek vagy elemek), vagy fennállnak-e olyan körülmények, amelyek az eszköz működését veszélyessé tehetik! Ha az eszköz megsérült, használat előtt meg kell javíttatni.
f) Az eszköz karbantartását csak szakképzett személy végezheti, és kizárólag eredeti pótalkatrészek felhasználásával. Ez biztosítja a felhasználó biztonságát.
g) Az eszköz rendeltetés szerinti helyes működésének megóvása érdekében nem szabad eltávolítani a gyárilag beépített védőlemezeket vagy csavarokat.
h) Tilos az eszközt működés közben odébb tolni, áthelyezni vagy megfordítani.
i) A bekapcsolt eszközt tilos órizetlenül hagyni.
j) Az eszközt rendszeresen tisztítani kell a tartós lerakódások megelőzése érdekében.
k) Az eszköz nem játékszer. Az eszköz tisztítását és karbantartását felnőtt felügyelete nélkül nem végezhetik gyermekek.
I) Tilos az eszköz szerkezetébe bármit beépíteni az eszköz működési paramétereinek javítása érdekében.
m) Az eszközt óvni kell tűz- és hőforrástól.
n) Tilos elfedni az eszköz szellőzőnyílásait!
o) Tilos a tápegységet hosszú időn keresztül teljes terhelés alatt használni, mert ez a készülék meghibásodásához vezethet.
p) A tápegység kimeneti feszültsége nem lehet magasabb a meghajtott berendezés bemeneti feszültségénél. Túl magas feszültség kárt tehet a meghajtott berendezésben.
q) A tápegység üzemmódjának megváltoztatása előtt először mindig le kell csatlakoztatni a külső terhelés csatlakozókábelét.
r) Amennyiben a berendezés indukciós terheléssel, pl. mágnestekercsekkel, egyenáramú motorokkal, lépőmotorokkal stb. üzemel, ne feledkezzünk meg róla, hogy lassan kell változtatni a feszültséget / áramerősséget. SOHA ne kapcsolja be vagy ki a tápegységet, ha indukciós terhelés van rácsatlakoztatva!
s) Terhelésre kapcsolt tápegységet tilos be- vagy kikapcsolni.
t) Feszültség alatt álló vezetékeket tilos egymáshoz kötegelni!
u) Győződjön meg róla, hogy a bemeneti feszültség megegyezik a bemeneti feszültségkapcsoló beállításával – ellenkező esetben fennáll a veszélye, hogy a tápegység nem megfelelően működik vagy megsérül.
FIGYELEM! Bár az eszközt biztonságosra tervezték és ellátták megfelelő biztonsági felszereléssel, valamint a felhasználó biztonságát fokozó további tartozékokkal, az eszközzel végzett munka ennek ellenére sérülés vagy baleset alacsony szintű kockázatával jár. Használata közben fokozott óvatossággal és körültekintéssel kell eljárni.
3. A használat szabályai
A berendezés meghatározott feszültségű és áramerősségű külső egyenáramról működő fogyasztók tápellátására lett tervezve.
A nem rendeltetésszerű használatból eredő minden kárért a felhasználó viseli a felelősséget.

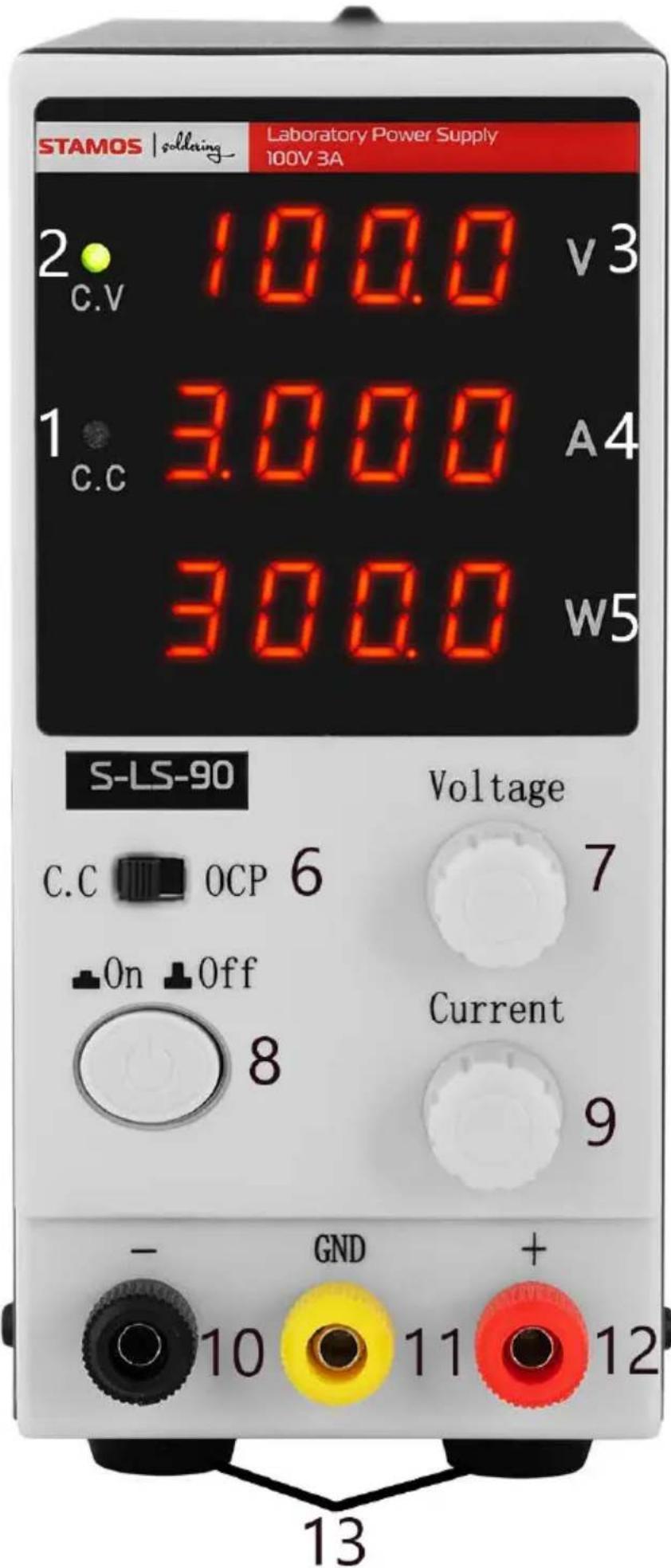

3.1. Berendezés leírása
- Visszajelző lámpa – a kimeneti áramerősség stabilitási üzemmódját jelzi.
- Visszajelző lámpa – a kimeneti feszültség stabilitási üzemmódját jelzi.
- Feszültség kijelző
- Áramerősség kijelző
- Kimeneti teljesítmény kijelző
- Kapcsoló: kimeneti áramerősség stabil üzemmód / túlterhelésvédelem aktiválása
- Feszültségszabályozó tekerőgomb
- A berendezés On/Off (bekapcs/kikapcs) gombja
- Áramerősség-szabályozó tekerőgomb
- Kimeneti kapocs negatív polaritással
- Kimeneti kapocs – földelés
- Kimeneti kapocs pozitív polaritással
- Láb

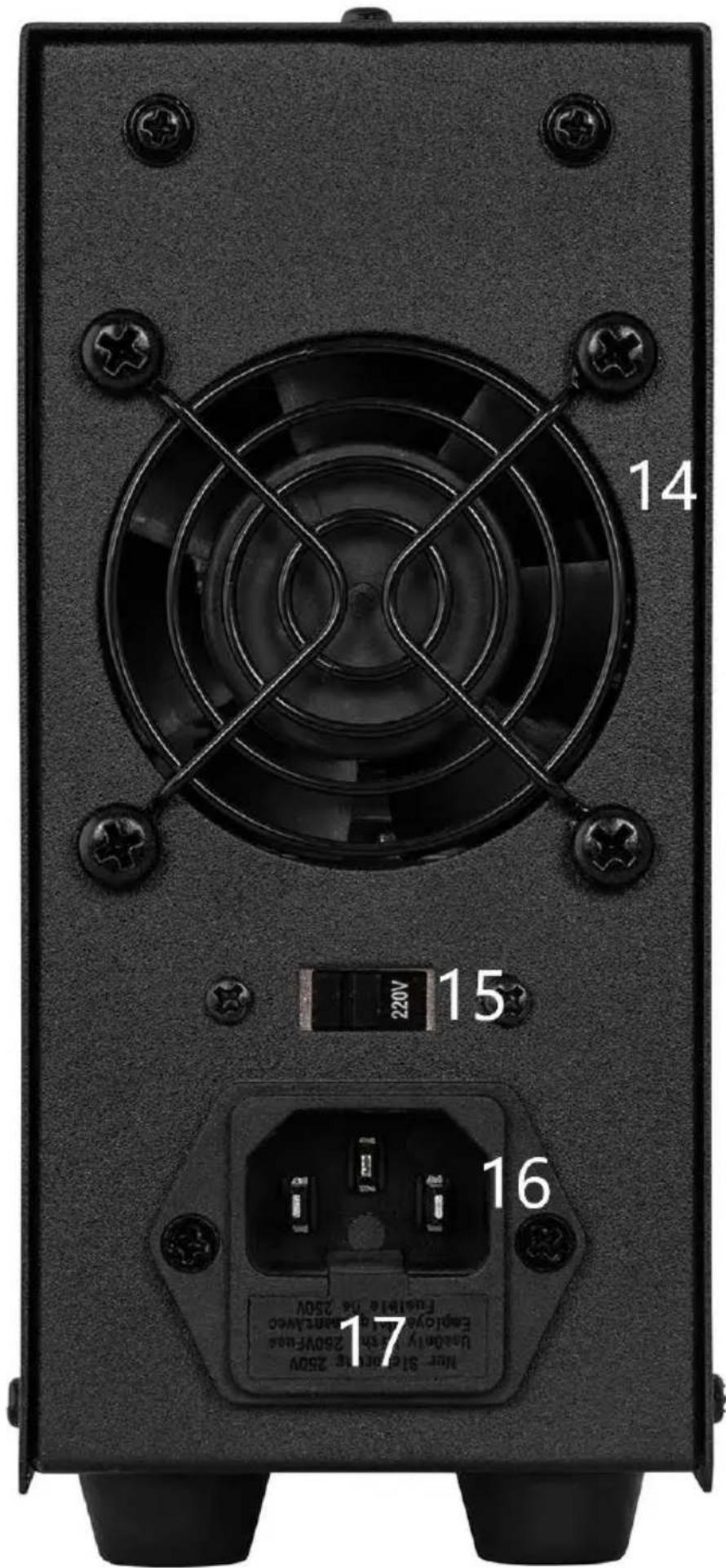

- Ventilátor
- Bemeneti feszültségérték-kapcsoló 110/230V
- Áramforrás
- Biztosíték foglalata

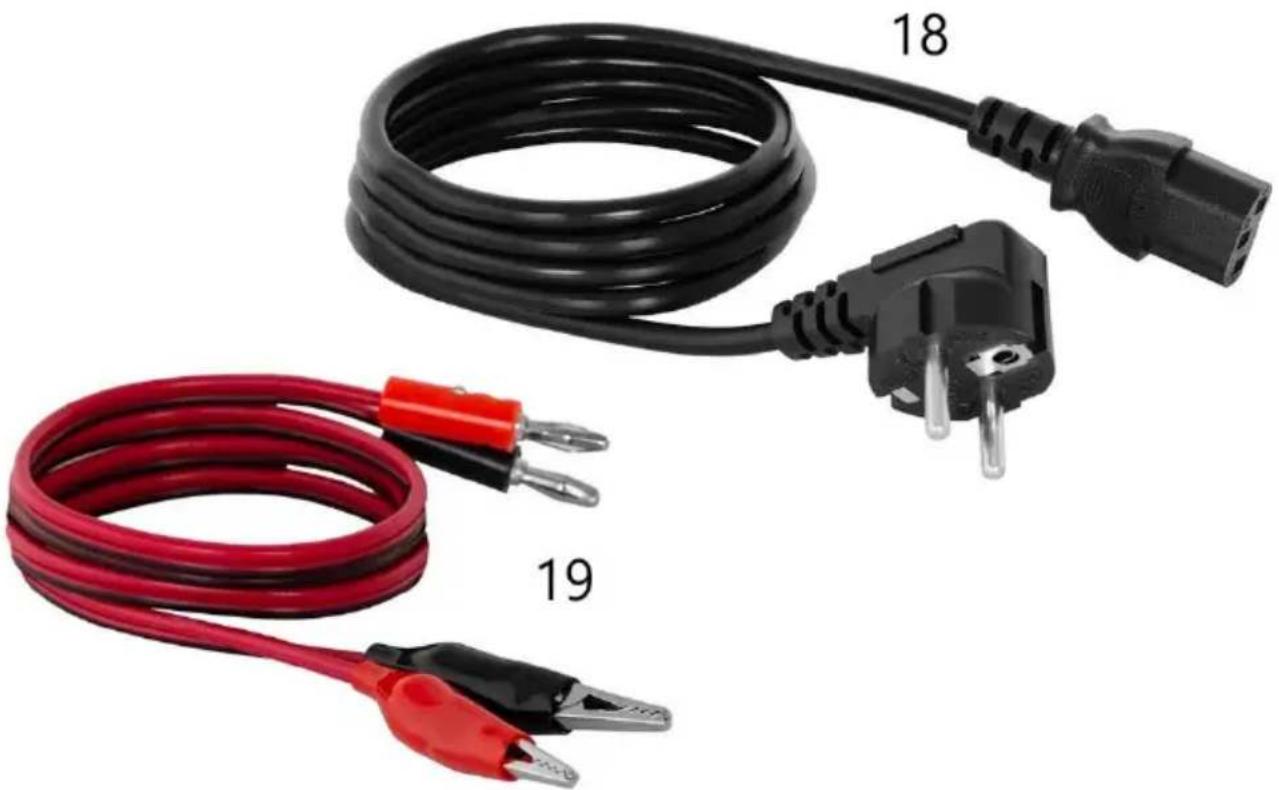

- Tápvezeték
- Csatlakozóvezetékek
3.2. Munkára való előkészítés
BERENDEZÉS ELHELYEZÉSE
A környezeti hőmérséklet nem haladhatja meg a 40°C hőmérsékletet, a relatív páratartalom pedig nem lehet 85%-nál magasabb. A berendezést úgy kell elhelyezni, hogy garantált legyen a jó légáramlás. A berendezés minden falától minimum 10 cm távolságot kell hagyni. A berendezést forró felületektől távol kell tartani. A berendezést mindig egyenletes, stabil, tiszta, túzálló és száraz felületen üzemeltesse, gyermekektől és korlátozott pszichikai, érzékelési és szellemi funkciókkal rendelkező személyektől távol! A berendezést úgy kell elhelyezni, hogy a hálózati csatlakozó bármikor hozzáférhető legyen. Ne feledje, hogy a berendezés áramellátásának meg kell felelnie az adattáblában szereplő értéknek!
3.3. Munkavégzés a berendezéssel
A tápegység tűréshatárain belüli legstabilabb beállítások elérése érdekében kapcsolja be a töltőt 30 perccel a munka megkezdése előtt.
- Csatlakoztassa a tápvezeték csatlakozóját (18) a berendezés hátulján található foglalathoz (16)!
- Kapcsolja be a berendezést az On/Off gomb (8) megnyomásával!
- Állítsa be a kiválasztott üzemmódnak megfelelő kimeneti paramétereket!
a) Feszültség-szabályozó üzemmód
– Csavarja el az áramerősség-szabályozó tekerőgombot (9) óramutató járásával megegyező irányba a maximum értékig, ezután a tekerőgomb (7) segítségével állítsa be a kívánt feszültségértéket!
– Csatlakoztassa a külső terhelést a (10) és (12) kapcsokhoz!
– Ebben az üzemmódban a berendezés a beállított állandó feszültségértéket fogja garantálni, míg az áramerősség értéke a csatlakoztatott terhelés függvényében fog változni. A C.V (2) diódának világítania kell.
b) Áramerősség-szabályozó üzemmód
– Állítsa a kapcsolót (6) „CC” helyzetbe!
– Csavarja el az áramerősség-szabályozó tekerőgombot (9) óramutató járásával megegyező irányba egészen addig, amíg ki nem gyullad a CV jelzőfény, ezután a tekerőgomb (7) segítségével állítsa be a feszültségértéket 5-8V értékre!
– Csavarja el az áramerősség-szabályozó tekerőgombot (9) óramutató járásával ellenkező irányba a minimum értékig! Ezután kösse össze a (10) és (12) kimeneti kapcsokat vezetékek segítségével! A tekerőgomb (9) segítségével módosítsa az áramerősség értékét! Az áramerősség értékének beállítása után csavarja el az áramerősség-szabályozó
tekerőgombot (7) óramutató járásával ellenkező irányba a minimum értékig, és húzza ki a kimeneti kapcsokat összekötő vezetéket!
– Csatlakoztassa a terhelést a kimeneti kapcsokra! Csavarja el az áramerősség-szabályozó tekerőgombot (7) óramutató járásával megegyező irányba egészen addig, amíg ki nem gyullad a C.C jelzőfény (1)!
– Ebben az üzemmódban az áramerősség a beállított állandó értéket veszi fel. A feszültség pedig a terhelés függvényében változik.
4. Túlterhelésvédelem
– Állítsa a (6) kapcsolót „C.C” pozícióba!
- Az utasítás 3. pontjának megfelelően kösse össze a (10) és (12) kapcsokat vezetékekkel az áramerősség értékének beállításához! A beállított érték lesz a védelem aktiválásának küszöbértéke. Távolítsa el a vezetékeket a kapcsokból!
– Állítsa a (6) kapcsolót „OCP” pozícióba! Aktiválódik a védelem.
– Állítsa be a tekerőgombbal (7) a kívánt kimeneti feszültséget!
Csatlakoztassa a terhelést a (10) és (12) kimeneti kapcsokra! Ha a terhelés zárlatos vagy egyéb rendellenes működést mutat, a kimeneti áramerősség nőni fog. A beállított érték átlépése esetén a biztosíték lezárja a kimeneteken az áramellátást, és hangjelzés aktiválódik.
– A biztosíték aktiválásának helyreállításához csatlakoztassa le a terhelést, ezután állítsa a kapcsolót (6) „C.C” helyzetbe, majd vissza „OCP” helyzetbe!
FIGYELEM: Amikor a berendezés OCP védelme aktív, a berendezés nem működhet kimeneti áramerősség-stabilizáló üzemmódban.
- A használat befejezése után kapcsolja ki a berendezést az On/Off kapcsolóval (8), csatlakoztassa le a külső terhelést, és csatlakoztassa le a berendezés csatlakozóját az áramforrásról!
3.4. Tisztítás és karbantartás
a) Tisztítás előtt, illetve ha a berendezést nem használja, húzza ki a konnektorból!
b) A felületek tisztítására kizárólag maró anyagoktól mentes szereket használjon!
c) Minden tisztítás után szárítson meg jól minden elemet, mielőtt újból használatba venné a berendezést!
d) A berendezést száraz és hűvös, nedvességtől és közvetlen napsugárzástól védett helyen kell tárolni.
e) Tilos a berendezést vízsugárral permetezni, vagy vízbe meríteni.
f) Ne feledje, hogy a burkolaton található szellőzőnyílásokba nem juthat víz!
g) A szellőzőnyílásokat ecsettel és sűrített levegővel tisztítsa!
h) A berendezést rendszeresen szemlézni kell műszaki állapot és sérülésmentesség szempontjából.
i) Tűzvédelem biztosítása érdekében csak és kizárólag a meghatározott típusú és osztályú biztosítékra cserélje a biztosítékot!
Biztosítékcsere
FIGYELEM! A biztosítékcserét szakembernek kell végeznie!
- Csatlakoztassa le a készüléket az áramforrásról!
- Csatlakoztassa le a tápvezetéket, és húzza ki a biztosíték foglalatát!
- Cserélje ki a biztosítékot azonos paraméterekkel rendelkező új biztosítékra!
- Szerelje fel újra a biztosíték foglalatát!
FIGYELEM! Annak érdekében, hogy a biztosíték foglalata ne sérüljön, ne fejtsen ki túl nagy erőt a biztosíték foglalatának kivétele és felszerelése során!
HASZNÁLT BERENDEZÉSEK ÁRTALMATLANÍTÁSA
Az élettartam lejárta után a terméket tilos a hagyományos háztartási hulladékkal együtt kidobni, ehelyett át kell adni elektromos és elektronikai berendezések újrahasznosítására szakosodott gyűjtőpontra. Erről a terméken, a használati utasításon vagy a csomagoláson látható szimbólum tájékoztat. A berendezésben felhasznált anyagok rendeltetésük szerint újból felhasználhatók. Újbóli felhasználással, az anyagok újbóli felhasználásával vagy a használt berendezés más formában történő felhasználásával Ön jelentős mértékben hozzájárul környezetünk védelméhez.
Az illetékes használt berendezés ártalmatlanító pontról a helyi önkormányzat nyújt tájékoztatást.
