NÁVOD K OBSLUZE S-LS-94 Stamos

Popisparametru	Hodnotaparametru
Název výrobku	LABORATORNÍ ZDROJ
Model	S-LS-90	S-LS-91	S-LS-92
Napájecí napětí [V~] / Kmitočet [Hz]	230/50
Jmenovitý výkon [W]	300	200	300
Rozsah nastavení napětí DC [V]	0–100 0–100 0–60
Rozsah nastavení proudu [A]	0–3 0–2	0–5
Součinitel stabilizace provozu	CV ≤ 0,3 % + 10 mVCC ≤ 0,3 % + 10 mA
Součinitel stabilizace provozu při zátěži (FS – plný rozsah)	CV ≤ 0,5 % FSCC ≤ 0,3 % FS
Pulzování	CV ≤ 0,3 % mV r.m.s.CC ≤ 0,3 % mA r.m.s.
Rozlišovací schopnost	±0,5 % FS ± 1 digital	±0,5 % FS ± 1 digital	±0,3 % FS ± 1 digital
Zabezpečení	OCP, OTP, OPP
Teplota okolí [°C] / Relativní vlhkost [%] během používání	-10÷40 / < 80
Teplota okolí [°C] / Relativní vlhkost [%] během skladování	-20÷80 / < 70
Stupeň krytí IP	IP20
Rozměry [šířka x hloubka x výška; mm]	220x70x150
Hmotnost [kg]	1,2

Popisparametru	Hodnotaparametru
Název výrobku	LABORATORNÍ ZDROJ
Model	S-LS-93	S-LS-94	S-LS-95
Napájecí napětí [V~] / Kmitočet [Hz]	230/50
Jmenovitý výkon [W]	180	300	150
Rozsah nastavení napětí DC [V]	0–60 0–30	0–30
Rozsah nastavení proudu [A]	0–3 0–10	0–5
Součinitel stabilizace provozu	CV ≤ 0,3 % + 10 mVCC ≤ 0,3 % + 10 mA
Součinitel stabilizace provozu při zátěži (FS – plný rozsah)	CV ≤ 0,5 % FSCC ≤ 0,3 % FS
Pulzování	CV ≤ 0,3 % mV r.m.s.CC ≤ 0,3 % mA r.m.s.
Rozlišovací schopnost	±0,3 % FS ± 1 digital
Zabezpečení	OCP, OTP, OPP
Teplota okolí [°C] / Relativní vlhkost [%]během používání	-10÷40 / < 80
Teplota okolí [°C] / Relativní vlhkost [%]během skladování	-20÷80 / < 70
Stupeň krytí IP	IP20
Rozměry[šířka x hloubka x výška; mm]	220x70x150
Hmotnost [kg] 1,2

1. Obecný popis

Návod je určen jako pomůcka pro bezpečné a spolehlivé používání. Výrobek je navržen a vyroben striktně podle technických pokynů s použitím nejnovějších technologií a komponent a také za dodržení nejvyšších standardů kvality.

PŘED ZAHÁJENÍM PRÁCE SI DŮKLADNĚ A S POROZUMĚNÍM PŘEČTĚTE TENTO NÁVOD.

Abyste zajistili dlouhodobou a spolehlivou práci tohoto zařízení, musíte zajistit jeho správnou obsluhu a údržbu, a to v souladu s pokyny, jež jsou obsaženy v tomto návodu. Technické údaje a specifikace obsažené v tomto návodu jsou aktuální. Výrobce

si vyhrazuje právo provádět změny, které souvisí se zvyšováním kvality. S ohledem na technický pokrok a možnost omezení hluku bylo zařízení navrženo a vyrobeno tak, aby bylo riziko, které vyplývá z hlukových emisí, omezeno na nejnižší úroveň.

Vysvětlení symbolů

	Výrobek splňuje požadavky odpovídajících bezpečnostních norem.
	Před použitím se seznamte s návodem.
	Recyklovatelný výrobek.
	POZNÁMKA! nebo VÝSTRAHA! nebo ZAPAMATUJTE SI! popisující d situaci (obecný výstražný symbol).
	POZOR! Výstraha před úrazem elektrickým proudem!
	K použití pouze uvnitř místností.

POZOR! Obrázky v tomto návodu k obsluze mají pouze ilustrativní charakter a v některých detailech se mohou lišit od skutečného vzhledu výrobku.

Originálním návodem je německá verze návodu. Ostatní jazykové verze jsou překlady z němčiny.

2. Bezpečnost používání

Termín „zařízení“ nebo „výrobek“ ve výstrahách a v popisu návodu se týká .

2.1. Elektrická bezpečnost

a) Zástrčka zařízení musí odpovídat elektrické zásuvce. Zástrčku žádným způsobem neupravujte. Originální zástrčky a jim odpovídající zásuvky snižují riziko úrazu elektrickým proudem.
b) Vyhněte se dotyku uzemněným prvků, jako jsou trubky, topení, kotle a ledničky. Pokud je lidské tělo uzemněno a dotýká se zařízení, které je vystaveno přímému působení deště, mokrého povrchu a práce ve vlhkém prostředí, existuje zvýšené riziko úrazu elektrickým proudem. Průnik vody do zařízení zvyšuje riziko jeho poškození a úrazu elektrickým proudem.
c) Je zakázáno dotýkat se zařízení mokrýma nebo vlhkýma rukama.
d) Nepoužívejte elektrický vodič nesprávným způsobem. Nikdy jej nepoužívejte pro přenášení zařízení nebo k vytahování zástrčky ze zásuvky. Dodržujte dostatečnou vzdálenost elektrického vodiče od tepelných zdrojů, oleje, ostrých hran nebo pohyblivých částí. Poškozené nebo zamotané elektrické vodiče zvyšují riziko úrazu elektrickým proudem.
e) Pokud se nelze vyhnout používání zařízení ve vlhkém prostředí, musí být použito jištění proudovým chráničem (RCD). Používání RCD snižuje riziko úrazu elektrickým proudem.
f) Je zakázáno používat zařízení, pokud je napájecí vodič poškozen nebo jeví známky opotřebení. Poškozený napájecí vodič musí být vyměněn kvalifikovaným elektrotechnikem nebo servisní organizací výrobce.
g) Abyste se vyhnuli úrazu elektrickým proudem, neponořujte elektrický vodič, zástrčku ani samotné zařízení do vody nebo jiné tekutiny. Je zakázáno používat zařízení na mokrých površích.
h) POZOR – OHROŽENÍ ŽIVOTA! Během čištění nebo používání zařízení jej nikdy neponořujte do vody nebo jiných tekutin.
i) Nepoužívejte zařízení v místnostech, v nichž je velmi vysoká vlhkost / v bezprostředním okolí nádrží s vodou!

2.2. Bezpečnost na pracovišti

a) Na pracovišti udržujte pořádek a zajistěte dobré osvětlení. Nepořádek, nebo špatné osvětlení může být příčinou nehod. Během používání zařízení sledujte, co se děje, předpokládejte vývoj událostí a řídte se zdravým rozumem.

b) Nepoužívejte zařízení v zóně s rizikem výbuchu, například v přítomnosti hořlavých tekutin, plynů nebo prášků.

c) Pokud zjistíte poškození, nebo že zařízení nepracuje správně, okamžitě jej vypněte a oznamte tuto skutečnost oprávněné osobě.

d) Pokud máte pochybnosti, zda zařízení pracuje správně, kontaktujte servis výrobce.

e) Opravy zařízení může provádět pouze servis výrobce. Je zakázáno provádět opravy svépomocně!

f) V případě vzniku ohně nebo požáru použijte pro hašení zařízení, které je pod napětím, výhradně práškové nebo sněhové (CO₂) hasicí přístroje.

g) Zákaz setrvávání dětí a nepovolanych osob na pracovišti. (Nepozornost může způsobit ztrátu kontroly nad zařízením.)

h) Pravidelně kontrolujte stav nálepek s bezpečnostními pokyny a informacemi. Pokud jsou nálepky nečitelné, vyměňte je.

i) Uschovejte návod na použití zařízení za účelem jeho dalšího použití v budoucnu. Pokud bude zařízení předáno třetí osobě, musí být společně s ním předán také návod na jeho použití.

j) Části obalu a malé montážní prvky musí být uskladněny v místě, které je mimo dosah dětí.

k) Uchovávejte zařízení mimo dosah dětí a zvířat.

I) Během používání tohoto zařízení společně s jinými zařízeními musí být při jejich používání zohledněny také jejich návody k použití.

Zapamatujte si! Během práce se zařízením chraňte děti a jiné, okolní osoby.

2.3. Osobní bezpečnost

a) Zařízení je zakázáno používat, pokud jste unaven, nemocen, pod vlivem alkoholu, omamných návykových látek nebo léků, které v podstatné míře omezují schopnost toto zařízení obsluhovat.

b) Zařízení není určeno k tomu, aby bylo používáno osobami (včetně dětí), které mají omezené psychické, senzorické a duševní funkce nebo nemají odpovídající zkušenosti a/nebo znalosti, pokud nejsou hlídány osobou, která je zodpovědná za jejich bezpečnost nebo od ní tyto osoby nedostaly pokyny, jak je nutné toto zařízení obsluhovat.

c) Zařízení mohou obsluhovat pouze osoby, které jsou fyzicky způsobilé, schopné jeho obsluhy a odpovídajícím způsobem proškolené, které se seznámily s tímto návodem a byly proškoleny v rozsahu bezpečnosti a hygieny práce.
d) Během práce se zařízením musí obsluha udržovat pozornost a řídit se zdravým rozumem. Chvilková nepozornost během práce se zařízením může vést k vážným úrazům.
e) Toto zařízení není hračka. Je nutné dohlížet na děti, aby si se zařízením nehrály.

2.4. Bezpečné používání zařízení

a) Je zakázáno zařízení přetěžovat. Používejte nářadí, které je vhodné pro dané použití. Správně zvolené zařízení provede práci, pro jejíž vykonávání bylo navrženo, snadněji a bezpečnějším způsobem.
b) Nepoužívejte zařízení, pokud vypínač ON/OFF nepracuje správně (nezapíná a nevypíná). Zařízení, která nelze ovládat pomocí vypínače, jsou nebezpečná, nemohou pracovat a musí být opravena.
c) Před zahájením nastavování, čištění a údržby je nutné zařízení odpojit od napájení. Takovéto bezpečnostní opatření snižuje riziko náhodného uvedení zařízení do provozu.
d) Nepoužívaná zařízení musí být skladována v místě, které není přístupné dětem a také osobám, které neznají samotné zařízení nebo tento návod. V rukou nezkušených uživatelů jsou tato zařízení nebezpečná.
e) Udržujte zařízení v dobrém technickém stavu. Před každým použitím zkontrolujte, zda není zařízení poškozeno, zejména zda nejsou poškozené pohyblivé části (prasknutí částí a prvků nebo veškeré jiné podmínky, které mohou mít vliv na bezpečnou funkci zařízení). V případě zjištění poškození zařízení nepoužívejte a odevzdejte jej do opravny.
f) Opravy a údržba zařízení musí být prováděna kvalifikovanými osobami s použitím výhradně originálních náhradních dílů. To zajistí bezpečnost při používání zařízení.
g) Pro zajištění navržené provozní integrity zařízení neodstraňujte továrně nainstalované kryty a nepovolujte šrouby.
h) Zařízení, které je v provozu, je zakázáno posouvat, přemístovat a otáčet.
i) Nenechávejte zapnuté zařízení bez dozoru.
j) Zařízení pravidelně čistěte, aby nedocházelo k trvalému usazování špíny.
k) Toto zařízení není hračka. Čištění a údržba nemohou být prováděny dětmi bez dohledu dospělé osoby.
I) Je zakázáno zasahovat do konstrukce zařízení za účelem změny jeho parametrů nebo složení.
m) Uchovávejte zařízení mimo dosah zdrojů otevřeného ohně a tepla.
n) Je zakázáno zakrývat větrací otvory zařízení!

o) Je zakázáno používat plně zatížený napájecí zdroj delší dobu, může to být příčinou jeho poškození.
p) Výstupní napětí napájecího zdroje nesmí být vyšší, než vstupní napětí napájeného zařízení. Příliš vysoké napětí může napájené zařízení poškodit.
q) Před každou změnou pracovního režimu napájecího zdroje musí být nejdřív odpojeny připojené vodiče vnější zátěže.
r) Pokud zařízení pracuje s indukční zátěží, jako jsou elektromagnetické cívky, stejnosměrné motory, krokové motory apod., je třeba mít na paměti, aby byly změny napětí/proudu prováděny pomalu. NIKDY nezapínejte ani nevypínejte napájení, pokud je připojena indukční zátěž.
s) Zapínání nebo vypínání napájecího zdroje s připojenou zátěží je zakázáno.
t) Je zakázáno vzájemně zkratovat vodiče, které jsou připojeny k napětí.
u) Zkontrolujte, zda vstupní napětí souhlasí s nastavením přepínače vstupního napětí, v opačném případě to způsobí chybnou funkci napájecího zdroje nebo dokonce jeho poškození.

POZOR! I když bylo zařízení navrženo tak aby bylo bezpečné, bylo vybaveno odpovídajícími bezpečnostními prostředky a také kromě použití dodatečných prvků pro ochranu uživatele, existuje během práce s tímto zařízením stále vysoká pravděpodobnost nehody nebo způsobení úrazu.

Doporučujeme během jeho používání dodržovat bezpečnost a používat zdravý rozum.

3. Pravidla používání

Zařízení je určeno pro napájení vnějších spotřebičů určitým stejnosměrným napětím a proudem.

Zodpovědnost za veškeré škody, které vzniknou jako důsledek používání zařízení způsobem, který není v souladu s jeho určením, je na straně uživatele.

3.1. Popis zařízení

STAMOS | solding Laboratory Power Supply 100V 3A 2 C.V 100.0 v3 1 C.C 300.0 A4 300.0 w5 S-LS-90 Voltage C.C OCP 6 7 On Off Current 8 9 - GND + 10 11 12 13

14 15 220V 16 17 Net 316-0978 250V Eddington 3.35V 250V-FH405 Fasting 106 250V

1. Kontrolka – ukazatel provozu v režimu stabilizace výstupního proudu
2. Kontrolka – ukazatel provozu v režimu stabilizace výstupního napětí
3. Displej hodnoty napětí
4. Displej hodnoty proudu
5. Displej hodnoty výstupního výkonu
6. Přepínač: režim stabilizace výstupního proudu / aktivace zabezpečení proti přetížení
7. Otočný knoflík pro nastavení hodnoty napětí
8. Tlačítko On/Off (zapnout/vypnout) zařízení
9. Otočný knoflík pro nastavení hodnoty proudu
10. Záporná výstupní svorka
11. Zemnicí výstupní svorka
12. Kladná výstupní svorka
13. Nožičky

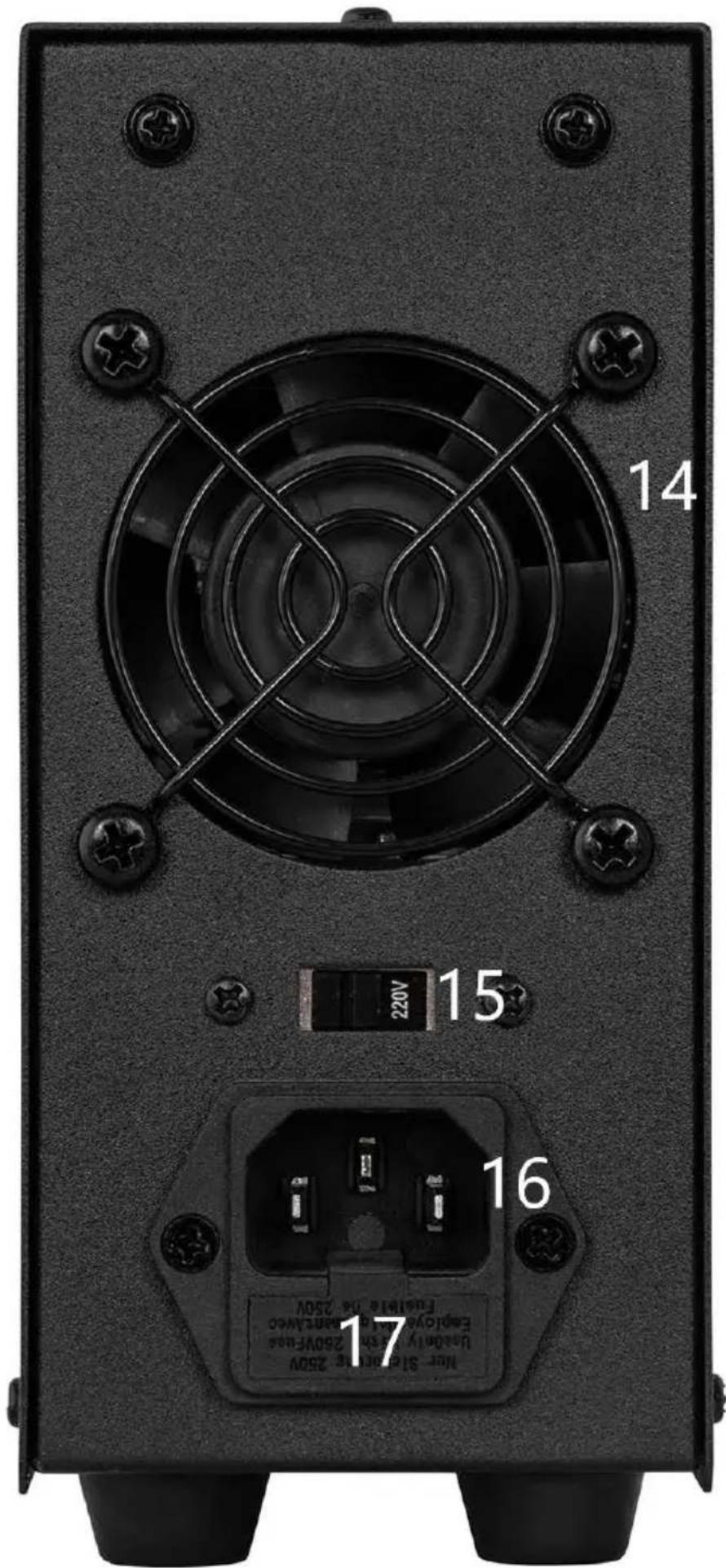

14. Ventilátor
15. Přepínač hodnoty vstupního napětí 110/230 V
16. Zásuvka napájecího vodiče
17. Pojistka

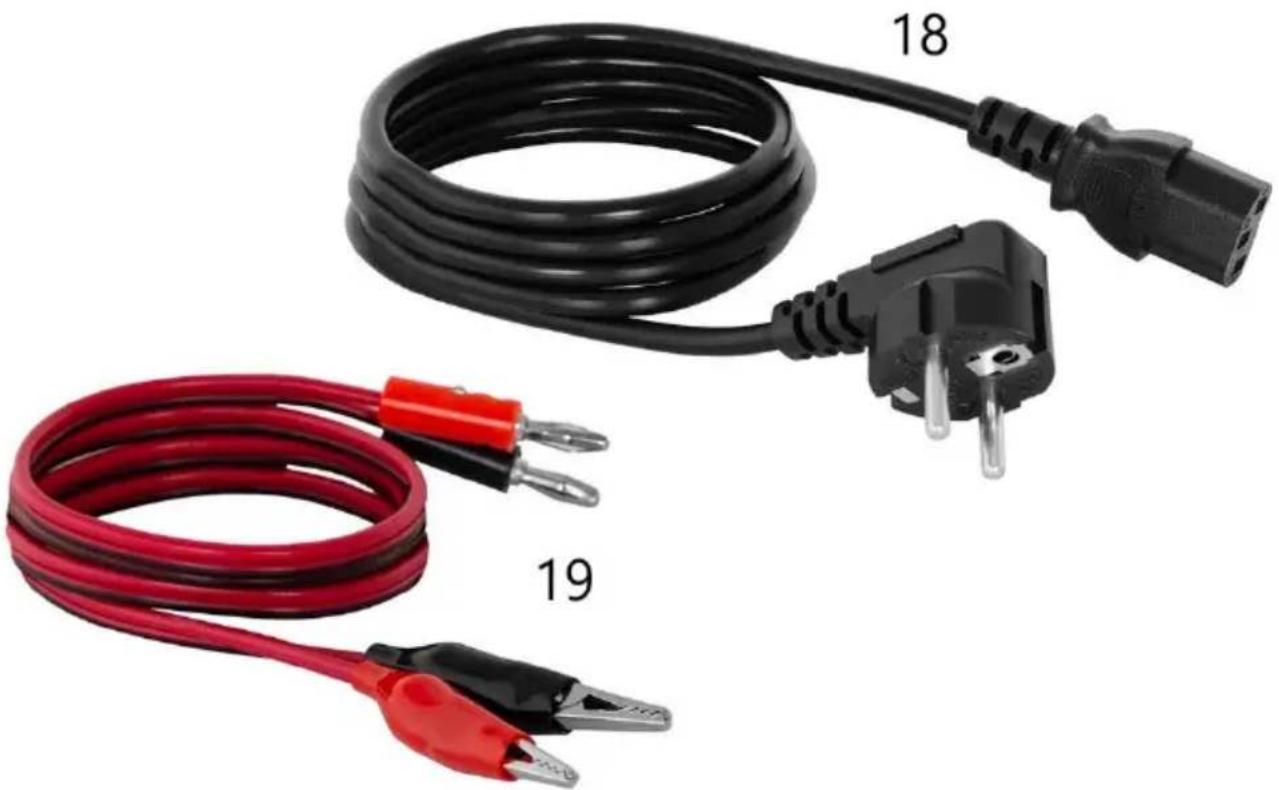

18. Napájecí vodič
19. Připojovací vodiče

3.2. Příprava k práci

UMÍSTĚNÍ ZAŘÍZENÍ

Teplota okolí nesmí překračovat 40 °C a relativní vlhkost nesmí překračovat 85 %. Zařízení postavte tak, aby byla zaručena dobrá cirkulace vzduchu. Dodržujte minimální odstup 10 cm od každé strany zařízení. Udržujte zařízení mimo jakékoliv horké plochy. Zařízení musí být používáno vždy na rovném, stabilním, čistém a suchém povrchu, který je odolný proti požáru, musí být mimo dosah dětí a také osob, které mají omezené psychické, senzorické a duševní funkce. Zařízení umístěte tak, abyste měli kdykoliv přístup k síťové zásuvce. Zapamatujte si, že napájení elektrickou energií musí odpovídat jmenovitým hodnotám uvedeným na výrobním/typovém štítku!

3.3. Práce se zařízením

K dosáhnutí co nejstabilnějšího nastavení v mezích tolerance nabíječky zapněte nabíječku 30 minut před zahájením práce.

1. Vložte zástrčku napájecího vodiče (18) do zásuvky (16), která se nachází v zadní části zařízení.
2. Pomocí tlačítka On/Off (8) zařízení zapněte.

3. Nastavte výstupní parametry v závislosti na zvoleném pracovním režimu a) Režim nastavení napětí

4. Otočte otočný knoflík pro nastavení hodnoty proudu (9) na maximum ve směru pohybu hodinových ručiček a následně, pomocí otočného knoflíku (7), nastavte zvolenou hodnotu napětí.

5. Připojte vnější zátěž ke svorkám (10) a (12).
6. V tomto pracovním režimu bude zařízení dávat na výstupu stabilní, nastavenou hodnotu napětí, kdežto hodnota proudu se bude měnit v závislosti na připojené zátěži. Dioda C.V (2) musí svítit.

b) Režim nastavení proudu

• Nastavte přepínač (6) do polohy „C.C“.
• Otočte otočný knoflík pro nastavení hodnoty proudu (9) ve směru pohybu hodinových ručiček do polohy, ve které se rozsvítí kontrolka C.V, v tom okamžiku pomocí otočného knoflíku pro nastavení hodnoty napětí (7) nastavte hodnotu napětí na 5–8 V.

• Otočte otočný knoflík pro nastavení hodnoty proudu (9) ve směru proti pohybu hodinových ručiček do krajní, minimální polohy. Následně spojte pomocí vodičů výstupní svorky (10) a (12). Pomocí otočného knoflíku (9) nastavte požadovanou hodnotu proudu. Po nastavení hodnoty proudu otočte otočný knoflík pro nastavení hodnoty napětí (7) ve směru proti pohybu hodinových ručiček do krajní, minimální polohy a následně odstraňte vodiče, které spojují výstupní svorky.

• Připojte zátěž k výstupním svorkám. Otočte otočný knoflík pro nastavení hodnoty napětí (7) ve směru pohybu hodinových ručiček do polohy, ve které se rozsvítí kontrolka C.C (1).

• V tomto režimu má proud stabilní, nastavenou hodnotu. Kdežto napětí se mění v závislosti na připojené zátěži.

4. Zabezpečení proti přetížení

• Nastavte přepínač (6) do polohy „C.C“.
• Postupujte podle pokynů uvedených v bodě č. 3, spojte vodiči výstupní svorky (10) a (12), abyste nastavili hodnotu proudu. Nastavená hodnota bude prahovou hodnotou pro aktivaci zabezpečení. Odstraňte vodiče z výstupních svorek.
• Nastavte přepínač (6) do polohy „OCP“. Zabezpečení je aktivováno.
• Otočným knoflíkem (7) nastavte požadované výstupní napětí. Připojte zátěž k výstupním svorkám (10) a (12). Pokud je zátěž zkratována nebo se v ní vyskytuje nějaká jiná porucha, bude výstupní proud růst. Pokud výstupní proud překročí nastavenou hodnotu, zabezpečení vypne napájení výstupních svorek a ozve se zvukový signál.

• Pojistku zresetujete tak, že odpojíte zátěž, přepnete přepínač (6) do polohy „C.C“ a zpět do polohy „OCP“.
  POZOR: Pokud je aktivní zabezpečení OCP, nemůže zařízení pracovat v režimu stabilizace výstupního proudu.

• Po ukončení práce se zařízením jej vypněte tlačítkem On/Off (8), odpojte vnější zátěž a odpojte zástrčku zařízení od napájení.

3.4. ČISTĚNÍ A ÚDRŽBA

a) Před každým čištěním a také pokud zařízení není používáno, vytáhněte síťovou zástrčku.
b) K čištění povrchu používejte výhradně prostředky, které neobsahují žíravé látky.
c) Po každém čištění je nutné všechny prvky dokonale osušit, než bude zařízení znovu použito.
d) Zařízení je nutno skladovat na suchém a chladném místě, které je chráněno proti vlhkosti a přímému slunečnímu záření.
e) Je zakázáno čistit zařízení proudem vody nebo ponořovat zařízení do vody.

f) Mějte na paměti a dbejte, aby se přes větrací otvory, které jsou na krytu zařízení, nedostala dovnitř voda.

g) Větrací otvory čistěte štětečkem a stlačeným vzduchem.

h) Je nutné provádět pravidelné prohlídky zařízení s ohledem na jeho technickou funkčnost a také jeho veškerá poškození.

i) Abyste zajistili protipožární bezpečnost, měňte pojistky pouze a výhradně za přesně určený druh a třídu.

Výměna pojistky

POZOR! Výměnu pojistky musí provádět odborník!

1. Odpojte zařízení od napájení.
2. Odpojte napájecí vodič a vyjměte objímku s pojistkou.
3. Vyměňte pojistku za novou se stejnými parametry.
4. Objímku s pojistkou umístěte zpět do zařízení.

POZOR! Při demontáži a montáži pojistky nepoužívejte nadměrnou sílu, abyste nepoškodili objímku pojistky.

ODSTRAŇOVÁNÍ OPOTŘEBOVYNÝCH ZAŘÍZENÍ.

Po ukončení doby životnosti nesmí být tento výrobek odstraněn, jako běžný komunální odpad, ale musí být odevzdán na sběrné místo, které je určeno pro sběr a recyklaci elektrických a elektronických zařízení. O této skutečnosti informuje uživatele značka, která je umístěna na výrobku, v návodu k obsluze nebo na obalu výrobku. Plasty, které jsou použité v zařízení, jsou vhodné pro opětovné použití v souladu s jejich označením. Díky opětovnému použití, využití materiálů nebo díky jiným formám využití použitých zařízení podstatně přispíváte k ochraně našeho životního prostředí.

Informace o vhodném sběrném místě pro odstranění opotřebovaných zařízení vám poskytne váš lokální orgán státní správy.
