MANUALE UTENTE S-LS-94 Stamos

Descrizione del parametro	Valore del parametro
Nome del prodotto	ALIMENTATORE LABORATORIO
Modello	S-LS-90	S-LS-91	S-LS-92
Tensione di alimentazione [V~] / Frequenza [Hz]	230/50
Potenza nominale [W]	300	200	300
Intervallo di regolazione della tensione DC [V]	0-100 0-100	0-60
Intervallo di regolazione dell'intensità della corrente [A]	0-3 0-2 0-5
Coefficiente di stabilizzazione dell'esercizio	CV≤0.3%+10mVCC≤0.3%+10mA
Coefficiente di stabilizzazione dell'esercizio durante il carico (FS - intervallo pieno)	CV≤0.5%FSCC≤0.3%FS
Pulsazioni	CV≤0.3% mV r.m.s.CC≤0.3% mA r.m.s.
Risoluzione	±0.5%FS ± 1digital	±0.5%FS ± 1digital	±0.3%FS ± 1digital
Protezioni	OCP, OTP, OPP
Temperatura ambiente [°C] / Umidità relativa [%] durante l'utilizzo	-10÷40 / < 80
Temperatura ambiente [°C] / Umidità relativa [%] durante lo stoccaggio	-20÷80 / < 70
Grado di protezione IP	IP20
Dimensioni [Larghezza x Profondità x Altezza; mm]	220x70x150
Peso [kg]	1,2

Descrizionedel parametro	Valoredel parametro
Nome del prodotto	ALIMENTATORE LABORATORIO
Modello	S-LS-93	S-LS-94	S-LS-95
Tensione di alimentazione [V~] / Frequenza [Hz]	230/50
Potenza nominale [W]	180	300	150
Intervallo di regolazione della tensione DC [V]	0-60 0-30	0-30
Intervallo di regolazione dell'intensità della corrente [A]	0-3 0-10	0-5
Coefficiente di stabilizzazione dell'esercizio	CV≤0.3%+10mVCC≤0.3%+10mA
Coefficiente di stabilizzazione dell'esercizio durante il carico (FS - intervallo pieno)	CV≤0.5%FSCC≤0.3%FS
Pulsazioni	CV≤0.3% mV r.m.s.CC≤0.3% mA r.m.s.
Risoluzione	±0.3%FS ± 1digital
Protezioni	OCP, OTP, OPP
Temperatura ambiente [°C] / Umidità relativa [%] durante l'utilizzo	-10÷40 / < 80
Temperatura ambiente [°C] / Umidità relativa [%] durante lo stoccaggio	-20÷80 / < 70
Grado di protezione IP	IP20
Dimensioni [Larghezza x Profondità x Altezza; mm]	220x70x150
Peso [kg] 1,2

1. Descrizione generale

Le istruzioni servono come supporto nell'utilizzo sicuro ed efficace. Il prodotto è progettato e realizzato secondo precise indicazioni tecniche con l'utilizzo di tecnologie e componenti più innovativi ed elevati standard di qualità.

PRIMA DI INIZIARE AD UTILIZZARE IL PRODOTTO, LEGGERE ATTENTAMENTE E COMPRENDERE LE PRESENTI ISTRUZIONI.

Per assicurare il funzionamento duraturo ed efficace dell'apparecchio, occorre utilizzarlo in modo corretto e conservarlo conformemente alle indicazioni comprese nelle presenti istruzioni. I dati tecnici e le caratteristiche incluse nelle presenti istruzioni d'utilizzo sono aggiornate. Il produttore si riserva il diritto di apportare modifiche relative all'aumento della qualità. Tenendo conto del progresso tecnico e della possibilità di ridurre il rumore, l'apparecchio è stato progettato e costruito in modo tale che il rischio derivante dall'emissione di rumore sia limitato al livello più basso.

Significato dei simboli

	Il prodotto soddisfa i requisiti delle apposite norme di sicurezza.
	Prima dell’utilizzo, leggere attentamente le istruzioni.
	Prodotto soggetto al riciclaggio.
	ATTENZIONE! o AVVERTENZA! o RICORDATI! che descrive una determinata situazione (segnale di avvertimento generale).
	ATTENZIONE! Tensione elettrica pericolosa!
	Da utilizzare esclusivamente all’interno dei locali.

ATTENZIONE! Le illustrazioni incluse nelle istruzioni d'utilizzo sono a carattere illustrativo e in alcuni dettagli possono differenziarsi dall'aspetto reale del prodotto.

Le istruzioni originali sono le istruzioni in versione tedesca. Le altre versioni linguistiche sono traduzioni dalla lingua tedesca.

2. Sicurezza d'utilizzo

ATTENZIONE! Leggere tutti gli avvertimenti relativi alla sicurezza e tutte le istruzioni. L'inosservanza delle avvertenze e delle istruzioni può provocare scosse elettriche, incendio e/o causare gravi danni corporei o morte.

La parola “apparecchio” o “prodotto” utilizzata nelle avvertenze e nella descrizione delle istruzioni, si riferisce all’ .

2.1. Sicurezza elettrica

a) La spina dell'apparecchio deve essere compatibile con la presa. Non modificare in alcun modo la spina. Le spine originali e le prese compatibili, ridurranno il rischio di scosse elettriche.
b) Evitare di toccare gli elementi collegati a massa, quali tubi, radiatori, cucine e frigoriferi. C'è un rischio maggiore di scosse elettriche se il corpo è collegato a massa e viene a contatto con l'apparecchio esposto all'azione diretta della pioggia, con la superficie bagnata e che lavora in un ambiente umido. L'ingresso di acqua nell'apparecchio aumenta il rischio di danneggiamenti e scosse elettriche.
c) Non toccare l'apparecchio con le mani bagnate o umide.
d) Non utilizzare il cavo in modo improprio. Non utilizzarlo mai per trasportare l'apparecchio o per rimuovere la spina dalla presa. Tenere il cavo lontano da fonti di calore, olio, bordi taglienti o parti mobili. I cavi danneggiati o intrecciati aumentano il rischio di scosse elettriche.
e) Se è inevitabile utilizzare l'apparecchio in un ambiente umido, è necessario utilizzare l'interruttore differenziale (RCD). L'utilizzo di un RCD riduce il rischio di scosse elettriche.
f) È vietato utilizzare l'apparecchio se il cavo di alimentazione è danneggiato o mostra segni visibili di usura. Un cavo di alimentazione danneggiato deve essere sostituito da un elettricista qualificato o dall'assistenza tecnica del produttore.
g) Per evitare le scosse elettriche, non immergere il cavo, la spina né l'apparecchio stesso in acqua o altri liquidi. È vietato utilizzare l'apparecchio su superfici bagnate.

h) ATTENZIONE - PERICOLO DI MORTE! Durante la pulizia o l'utilizzo dell'apparecchio, non immergerlo mai in acqua o altri liquidi.

i) Non utilizzare l'apparecchio in ambienti con umidità molto elevata/nelle immediate vicinanze dei serbatoi d'acqua!

2.2. Sicurezza nel luogo di lavoro

a) Tenere il luogo di lavoro ordinato e pulito e assicurare la giusta illuminazione. Il disordine o una cattiva illuminazione possono essere causa di incidenti. Occorre prevedere gli eventi, badare a quello che si fa e usare il buon senso durante l'utilizzo dell'apparecchio.

b) Non utilizzare l'apparecchio in atmosfere potenzialmente esplosive, ad esempio in presenza di liquidi infiammabili, gas o polveri.

c) In caso di danneggiamento o malfunzionamento dell'apparecchio, spegnerlo immediatamente e comunicarlo alla persona competente.

d) In caso di dubbi relativi al corretto funzionamento dell'apparecchio, occorre contattare l'assistenza tecnica del produttore.

e) Le riparazioni devono essere eseguite solo dall'assistenza del produttore. È vietato eseguire le riparazioni in modo autonomo!

f) In caso di accensione di fuoco o incendio, per estinguere l'apparecchio sotto tensione, occorre utilizzare estintori a polvere o ad anidride carbonica (CO2).

g) Sulla postazione di lavoro non possono sostare bambini e persone non autorizzate. (La disattenzione può causare la perdita del controllo dell'apparecchio).

h) Controllare regolarmente lo stato degli adesivi con le informazioni relative alla sicurezza. Se gli adesivi sono illeggibili, occorre sostituirli.

i) Conservare le istruzioni per il loro successivo utilizzo. Se l'apparecchio dovesse essere dato ad estranei, occorre fornirgli anche le istruzioni d'uso.

j) Gli elementi dell'imballaggio e i piccoli elementi di montaggio devono essere tenuti fuori dalla portata dei bambini.

k) Tenere l'apparecchio fuori dalla portata dei bambini e degli animali.

I) Durante l'utilizzo di questo apparecchio con altri dispositivi, occorre rispettare anche le istruzioni d'uso degli altri dispositivi.

Ricordati! Proteggere i bambini e gli estranei mentre l'apparecchio è in funzione.

2.3. Sicurezza personale

a) È vietato utilizzare l'apparecchio quando si è stanchi, malati, sotto l'effetto di alcool, droga o medicinali che riducono in modo significativo le capacità relative alla gestione dell'apparecchio.
b) L'apparecchio non è destinato all'utilizzo da parte di persone (bambini compresi) con funzioni psichiche, sensoriali e mentali ridotte o prive di un'adeguata esperienza e/o conoscenza, a meno che non siano supervisionate da una persona responsabile della loro sicurezza o che abbiano ricevuto istruzioni su come usare l'apparecchio.
c) L'apparecchio deve essere utilizzato da persone fisicamente idonee, capaci di utilizzarlo e che sono state adeguatamente istruite, che conoscono le istruzioni e che sono state formate in materia di sicurezza ed igiene sul luogo di lavoro.
d) Occorre essere attenti, usare il buon senso durante l'utilizzo dell'apparecchio. Un attimo di distrazione durante il lavoro, può essere causa di serie lesioni corporee.
e) L'apparecchio non è un giocattolo. I bambini devono essere sorvegliati affinché non giochino con l'apparecchio.

2.4. Utilizzo sicuro dell'apparecchio

a) Non sovraccaricare l'apparecchio. Utilizzare gli strumenti adatti all'utilizzo previsto. L'apparecchio correttamente abbinato eseguirà un lavoro migliore e più sicuro per il quale è stato progettato.
b) Non utilizzare l'apparecchio se l'interruttore ON/OFF non funziona correttamente (non si accende e non si spegne). Gli apparecchi che non possono essere controllati con l'interruttore sono pericolosi, non devono essere utilizzati e devono essere riparati.
c) Prima di eseguire la regolazione, pulizia e manutenzione, staccare l'apparecchio dalla corrente. Questa misura preventiva riduce il rischio di attivazione accidentale.
d) Conservare gli apparecchi inattivi fuori dalla portata dei bambini e delle persone che non conoscono l'apparecchio o queste istruzioni d'uso. Gli apparecchi sono pericolosi se utilizzati da persone senza esperienza.
e) Mantenere l'apparecchio in buono stato tecnico. Prima di ogni attività, verificare che non vi siano danneggiamenti generici o relativi a parti mobili (rotture delle parti e componenti o qualsiasi altra condizione che possa pregiudicare il funzionamento sicuro dell'apparecchio). In caso di danneggiamenti, far riparare l'apparecchio prima dell'utilizzo.
f) La riparazione e la manutenzione degli apparecchi devono essere eseguite da persone qualificate utilizzando solo pezzi di ricambio originali. Ciò garantirà un utilizzo sicuro.
g) Per garantire l'integrità operativa progettata dell'apparecchio, non rimuovere le protezioni o le viti montate in fabbrica.

h) È vietato spostare, cambiare la posizione e girare l'apparecchio mentre è in funzione.

i) Non lasciare l'apparecchio incustodito quando è acceso.

j) Pulire regolarmente l'apparecchio per prevenire l'accumulo permanente di impurità.

k) L'apparecchio non è un giocattolo. La pulizia e la manutenzione non devono essere eseguite da bambini senza la supervisione di un adulto.

I) È vietato apportare modifiche alla struttura dell'apparecchio per modificarne i parametri o la costruzione.

m) Tenere l'apparecchio lontano da fonti di fuoco e calore.

n) È vietato coprire i fori di aerazione dell'apparecchio!

o) È vietato utilizzare l'alimentatore a pieno carico per un lungo periodo di tempo, potrebbe danneggiare l'apparecchio.

p) La tensione in uscita dell'alimentatore non deve superare la tensione in ingresso dell'apparecchio alimentato. La tensione troppo alta può danneggiare l'apparecchio alimentato.

q) Prima di ogni modifica della modalità di esercizio dell'alimentatore, scollegare prima i cavi collegati all'alimentazione esterna.

r) Se l'apparecchio funziona con un carico induttivo, quali bobine magnetiche, motori a corrente continua, motori passo-passo, ecc., ricordarsi di modificare lentamente la tensione/l'intensità della corrente. Non accendere o spegnere MAI l'alimentazione con un carico induttivo collegato.

s) Non accendere o spegnere l'alimentatore mentre è collegato a un carico.

t) Non cortocircuitare i cavi collegati alla tensione.

u) Assicurarsi che la tensione in ingresso corrisponda all'impostazione del selettore della tensione in ingresso, altrimenti si verificherà un malfunzionamento dell'alimentatore o addirittura potrebbe danneggiarsi.

ATTENZIONE! Nonostante l'apparecchio sia stato progettato per essere sicuro, disponga di adeguati dispositivi di protezione e nonostante l'utilizzo di ulteriori elementi di sicurezza per l'utente, esiste ancora un piccolo rischio di incidenti o lesioni durante l'utilizzo dell'apparecchio. Si raccomanda di essere cauti e usare il buon senso durante il suo utilizzo.

L'apparecchio è utilizzato per alimentare i ricevitori esterni con corrente continua con una determinata tensione e intensità.

L'utente è responsabile per eventuali danni derivanti da un uso improprio.

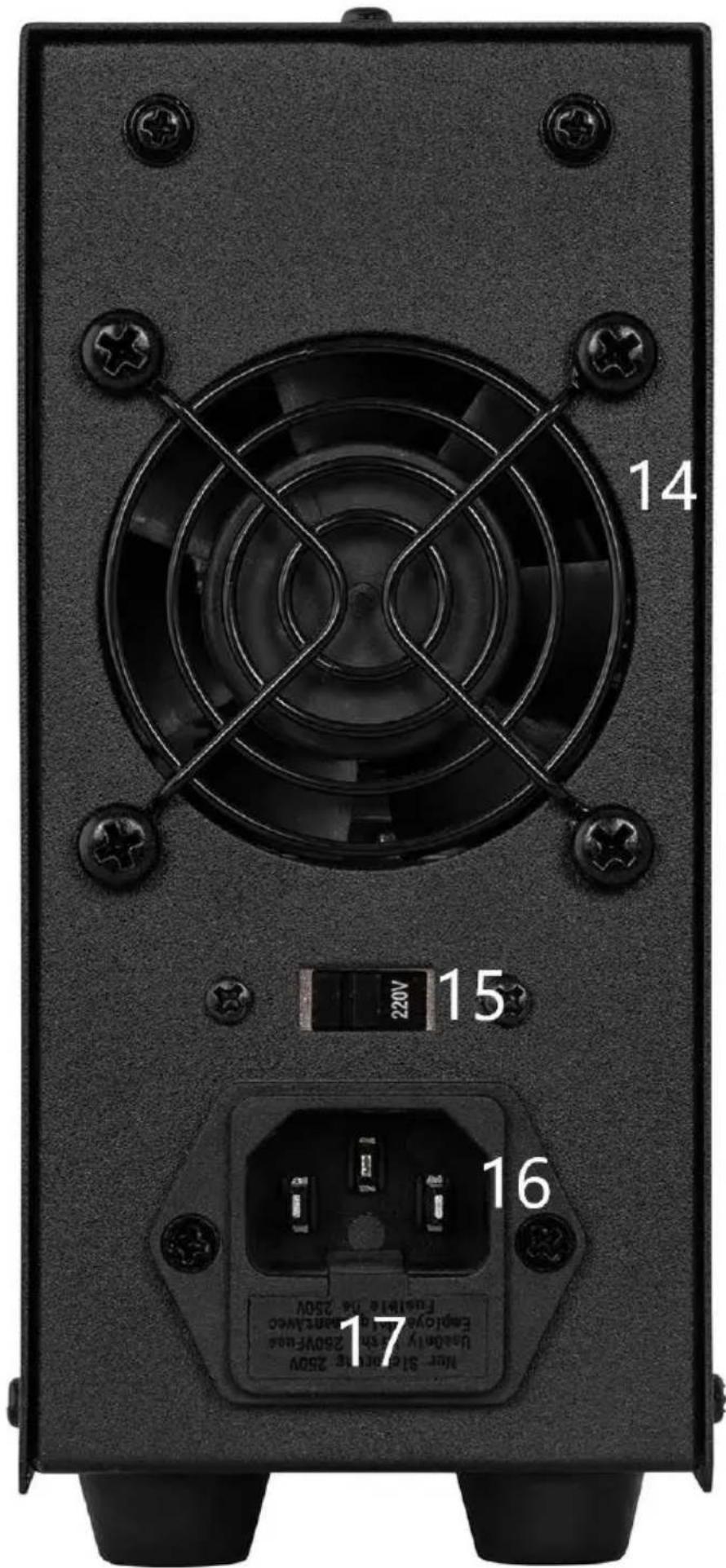

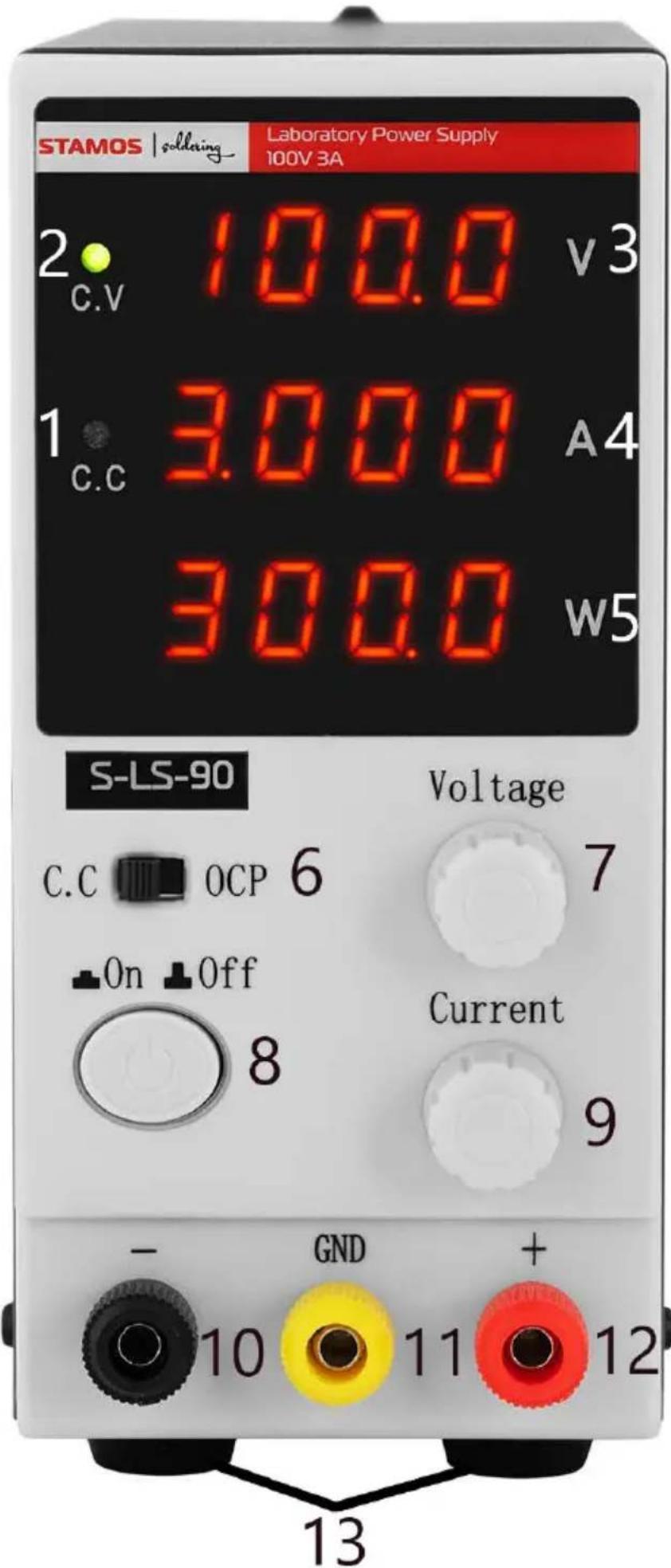

3.1. Descrizione dell'apparecchio

STAMOS | solding Laboratory Power Supply 100V 3A 2 C.V 100.0 v3 1 C.C 300.0 A4 300.0 w5 S-LS-90 Voltage C.C OCP 6 7 On Off Current 8 9 - GND + 10 11 12 13

14 15 220V 16 17 Net 316-0978 250V Eddington 3.35V 250V-FH405 Fasting 106 250V

1. Spia - indicatore di esercizio in modalità di stabilizzazione dell'intensità della corrente in uscita
2. Spia - indicatore di esercizio in modalità di stabilizzazione della tensione in uscita
3. Display dei valori della tensione
4. Display dei valori dell'intensità della corrente
5. Display dei valori della potenza in uscita
6. Interruttore: modalità di stabilizzazione dell'intensità della corrente in uscita/attivazione della protezione da sovraccarico
7. Manopola di regolazione del valore della tensione
8. Tasto On/Off (accendi/spegni) dell'apparecchio
9. Manopola di regolazione del valore dell'intensità della corrente
10. Morsetto di uscita con polarizzazione negativa
11. Morsetto di uscita - messa a terra
12. Morsetto di uscita con polarizzazione positiva
13. Piedini
14. Ventola
15. Interruttore del valore della tensione in entrata 110/230V
16. Sede di alimentazione
17. Sede del fusibile

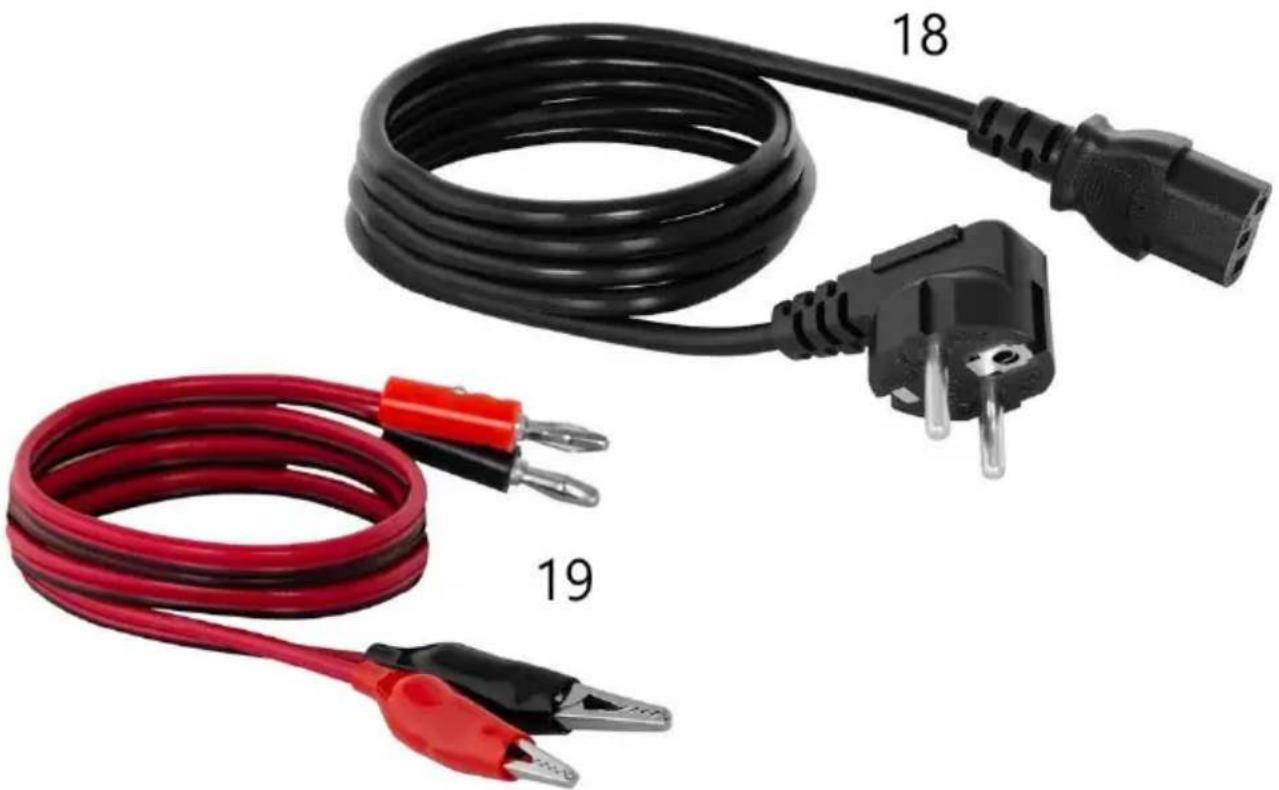

18. Cavo di alimentazione
19. Cavi di collegamento

3.2. Preparazione all'utilizzo

La temperatura ambiente non deve superare i 40°C e l'umidità relativa non deve superare l'85%. Posizionare l'apparecchio in modo da garantire una buona circolazione dell'aria. Mantenere una distanza minima di 10 cm da ciascuna parte dell'apparecchio. Tenere l'apparecchio lontano da superfici calde. L'apparecchio deve essere sempre utilizzato su una superficie piana, stabile, pulita, ignifuga ed asciutta e fuori dalla portata dei bambini e delle persone con funzioni psichiche, sensoriali e mentali ridotte. L'apparecchio deve essere posizionato in modo tale che la spina di rete sia sempre raggiungibile. Ricordarsi che l'alimentazione dell'apparecchio deve corrispondere ai dati riportati sulla targhetta identificativa!

3.3. Utilizzo dell'apparecchio

Per ottenere impostazioni più stabili entro la tolleranza del dispositivo PSU, accenderlo 30 minuti prima di iniziare il lavoro.

1. Collegare il cavo di alimentazione (18) alla sede (16) presente sul retro dell'apparecchio.
2. Accendere l'apparecchio con il tasto On/Off (8).
3. Impostare i parametri in uscita a seconda della modalità di esercizio

a) Modalità di regolazione della tensione

• Spostare la manopola di regolazione dell'intensità della corrente (9) al massimo in senso orario e poi con la manopola (7) impostare il valore di tensione desiderato.
• Collegare il carico esterno ai morsetti (10) e (12).
• In questa modalità di esercizio, l'apparecchio manderà in uscita il valore costante di tensione impostato, invece il valore dell'intensità della corrente varierà rispetto il carico collegato. La spia C.V (2) dovrebbe essere accesa.

b) Modalità di regolazione dell'intensità della corrente

• Impostare l'interruttore (6) nella posizione "CC".
• Girare la manopola della regolazione dell'intensità della corrente (9) in senso orario, si accende la spia CV, poi con la manopola di regolazione della tensione (7) impostare il valore della tensione su 5-8V.
• Spostare la manopola di regolazione dell'intensità della corrente (9) al minimo in senso antiorario. Di seguito collegare i morsetti di uscita (10) e (12) con i cavi. Con la manopola (9) modificare il valore dell'intensità della corrente. Al termine della regolazione della tensione, girare la

manopola di regolazione della tensione (7) al minimo in senso antiorario e rimuovere i cavi che collegano i morsetti di uscita.

- Collegare il carico ai morsetti di uscita. Girare la manopola di regolazione della tensione (7) in senso orario fino a quando si accende la spia C.C (1).

- In questa modalità l'intensità della corrente assume il valore costante impostato. Invece la tensione cambia a seconda del carico.

4. Protezione da sovraccarico

• Impostare l'interruttore (6) nella posizione "C.C".
• Seguendo le istruzioni presenti nel punto 3, collegare i morsetti (10) e (12) con i cavi per regolare il valore dell'intensità della corrente. Il valore impostato sarà il valore soglia dell'attivazione della protezione. Rimuovere i cavi dai morsetti.
• Impostare l'interruttore (6) nella posizione "OCP". Le protezioni saranno attivate.
• Impostare la tensione desiderata sull'uscita con la manopola (7). Collegare il carico ai morsetti di uscita (10) e (12). Se sul carico c'è un cortocircuito o si presentano altre irregolarità, la corrente in uscita crescerà. Se il valore impostato verrà superato, la protezione staccherà l'alimentazione alle uscite e si attiverà un allarme acustico.
• Per resettare la protezione dopo che si attivi, occorre staccare il carico e spostare l'interruttore (6) su "C.C" e poi su "OCP".

ATTENZIONE: Quando è attiva la protezione OCP, l'apparecchio non può esercitare in modalità di stabilizzazione dell'intensità della corrente sull'uscita.

1. Al termine dell'utilizzo, spegnere l'apparecchio con il tasto On/Off (8), staccare il carico esterno e staccare la spina dell'apparecchio dalla fonte di alimentazione.

3.4. Pulizia e manutenzione

a) Prima di ogni pulizia e anche quando l'apparecchio non viene utilizzato, staccare la spina di alimentazione.
b) Per pulire la superficie utilizzare solo agenti senza sostanze corrosive.
c) Dopo ogni pulizia, asciugare accuratamente tutti gli elementi prima di riutilizzare il dispositivo.
d) Conservare il dispositivo in luogo asciutto e fresco, protetto dall'umidità e dall'azione diretta dei raggi solari.
e) È vietato spruzzare il dispositivo con un getto d'acqua o immergere il dispositivo in acqua.

f) Ricordarsi di non far entrare l'acqua nelle prese d'aria presenti sulla parte esterna dell'apparecchio.
g) Pulire le prese d'aria con un pennello e aria compressa.
h) È necessario eseguire revisioni regolari del dispositivo per quanto riguarda l'efficienza tecnica ed eventuali danneggiamenti.
i) Per assicurare la protezione antincendio, sostituire il fusibile solo ed esclusivamente per un determinato tipo e classe.

Sostituzione del fusibile

ATTENZIONE! Il fusibile deve essere sostituito da un professionista!

1. Staccare l'apparecchio dalla corrente.
2. Staccare il cavo di alimentazione e rimuovere la sede del fusibile.
3. Sostituire il fusibile con uno nuovo con gli stessi parametri.
4. Rimontare la sede del fusibile.

ATTENZIONE! Per evitare di danneggiare la sede del fusibile, non usare troppa forza durante la sua estrazione e rimontaggio.

SMALTIMENTO DEGLI APPARECCHI USURATI.

Alla fine della sua vita utile, questo prodotto non deve essere smaltito con i normali rifiuti domestici, ma deve essere consegnato in un punto di raccolta e riciclaggio degli apparecchi elettrici ed elettronici. Ciò è indicato dal simbolo sul prodotto, sulle istruzioni d'uso o sulla confezione. I materiali utilizzati nell'apparecchio, possono essere riutilizzati in base alla loro marcatura.

Riutilizzando i materiali o altre forme di riutilizzo degli apparecchi usati, potete dare un contributo significativo alla protezione del nostro ambiente.

L'amministrazione locale fornirà informazioni sul punto appropriato per lo smaltimento degli apparecchi usati.
