INSTRUKCJA OBSŁUGI S-LS-94 Stamos

Opisparametru	Wartośćparametru
Nazwa produktu	ZASILACZ LABORATORYJNY
Model	S-LS-90	S-LS-91	S-LS-92
Napięcie zasilania [V~] /Częstotliwość [Hz]	230/50
Moc znamionowa [W]	300	200	300
Zakres regulacji napięciaDC [V]	0-100 0-100	0-60
Zakres regulacji natężeniaprądu [A]	0-3 0-2 0-5
Współczynnik stabilizacjipracy	CV≤0.3%+10mVCC≤0.3%+10mA
Współczynnik stabilizacjipracy podczas obciążenia(FS – pełny zakres)	CV≤0.5%FSCC≤0.3%FS
Tętnienia	CV≤0.3% mV r.m.s.CC≤0.3% mA r.m.s.
Rozdzielczość	±0.5%FS ±1digital	±0.5%FS ±1digital	±0.3%FS ±1digital
Zabezpieczenia	OCP, OTP, OPP
Temperatura otoczenia [°C]/ Wilgotność względna [%]podczas użytkowania	-10÷40 / < 80
Temperatura otoczenia [°C]/ Wilgotność względna [%]podczas składowania	-20÷80 / < 70
Klasa ochrony IP	IP20
Wymiary [Szerokość xGłębokość x Wysokość;mm]	220x70x150
Ciężar [kg]	1,2

Opisparametru	Wartośćparametru
Nazwa produktu	ZASILACZ LABORATORYJNY
Model	S-LS-93	S-LS-94	S-LS-95
Napięcie zasilania [V~] / Częstotliwość [Hz]	230/50
Moc znamionowa [W]	180	300	150
Zakres regulacji napięcia DC [V]	0-60 0-30	0-30
Zakres regulacji natężenia prądu [A]	0-3 0-10	0-5
Współczynnik stabilizacji pracy	CV≤0.3%+10mVCC≤0.3%+10mA
Współczynnik stabilizacji pracy podczas obciążenia (FS - pełny zakres)	CV≤0.5%FSCC≤0.3%FS
Tętnienia	CV≤0.3% mV r.m.s.CC≤0.3% mA r.m.s.
Rozdzielczość	±0.3%FS ± 1digital
Zabezpieczenia	OCP, OTP, OPP
Temperatura otoczenia [°C] / Wilgotność względna [%] podczas użytkowania	-10÷40 / < 80
Temperatura otoczenia [°C] / Wilgotność względna [%] podczas składowania	-20÷80 / < 70
Klasa ochrony IP	IP20
Wymiary [Szerokość x Głębokość x Wysokość; mm]	220x70x150
Ciężar [kg] 1,2

1. Ogólny opis

Instrukcja przeznaczona jest do pomocy w bezpiecznym i niezawodnym użytkowaniu. Produkt jest zaprojektowany i wykonany ściśle według wskazań technicznych przy użyciu najnowszych technologii i komponentów oraz przy zachowaniu najwyższych standardów jakości.

PRZED PRZYSTĄPIENIEM DO PRACY NALEŻY DOKŁADNIE PRZECZYTAĆ I ZROZUMIEĆ NINIEJSZĄ INSTRUKCJĘ.

Dla zapewnienia długiej i niezawodnej pracy urządzenia należy dbać o jego prawidłową obsługę oraz konserwację zgodnie ze wskazówkami zawartymi w tej instrukcji. Dane

techniczne i specyfikacje zawarte w tej instrukcji obsługi są aktualne. Producent zastrzega sobie prawo dokonywania zmian związanych z podwyższeniem jakości. Uwzględniając postęp techniczny i możliwość ograniczenia hałasu, urządzenie zaprojektowano i zbudowano tak, aby ryzyko jakie wynika z emisji hałasu ograniczyć do najniższego poziomu.

Objaśnienie symboli

	Produkt spełnia wymagania odpowiednich norm bezpieczeństwa.
	Przed użyciem należy zapoznać się z instrukcją.
	Produkt podlegający recyklingowi.
	UWAGA! lub OSTRZEŻENIE! lub PAMIĘTAJ! opisująca daną sytuację (ogólny znak ostrzegawczy).
[PHYH]	UWAGA! Ostrzeżenie przed porażeniem prądem elektrycznym!
	Do użytku tylko wewnątrz pomieszczeń.

UWAGA! Ilustracje w niniejszej instrukcji obsługi mają charakter poglądowy i w niektórych szczegółach mogą różnić się od rzeczywistego wyglądu produktu.

Instrukcją oryginalną jest niemiecka wersja instrukcji. Pozostałe wersje językowe są tłumaczeniami z języka niemieckiego.

2. Bezpieczeństwo użytkowania

Termin „urządzenie” lub „produkt” w ostrzeżeniach i w opisie instrukcji odnosi się do .

2.1. Bezpieczeństwo elektryczne

a) Wtyczka urządzenia musi pasować do gniazda. Nie modyfikować wtyczki w jakikolwiek sposób. Oryginalne wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.
b) Unikać dotykania uziemionych elementów, takich jak rury, grzejniki, piece i lodówki. Istnieje zwiększone ryzyko porażenia prądem, jeśli ciało jest uziemione i dotyka urządzenia narażonego na bezpośrednie działanie deszczu, mokrej nawierzchni i pracy w wilgotnym otoczeniu. Przedostanie się wody do urządzenia zwiększa ryzyko jego uszkodzenia oraz porażenia prądem.
c) Nie wolno dotykać urządzenia mokrymi lub wilgotnymi rękoma.
d) Nie należy używać przewodu w sposób niewłaściwy. Nigdy nie używać go do przenoszenia urządzenia lub do wyciągania wtyczki z gniazda. Trzymać przewód z dala od źródeł ciepła, oleju, ostrych krawędzi lub ruchomych części. Uszkodzone lub popłatane przewody zwiększają ryzyko porażenia prądem.
e) Jeśli nie można uniknąć używania urządzenia w środowisku wilgotnym, należy stosować wyłącznik różnicowo-prądowy (RCD). Używanie RCD zmniejsza ryzyko porażenia prądem.
f) Zabrania się używania urządzenia, jeśli przewód zasilający jest uszkodzony lub nosi wyraźne oznaki zużycia. Uszkodzony przewód zasilający powinien być wymieniony przez wykwalifikowanego elektryka lub serwis producenta
g) Aby uniknąć porażenia prądem elektrycznym, nie należy zanurzać kabla, wtyczki ani samego urządzenia w wodzie lub innym płynie. Nie wolno używać urządzenia na mokrych powierzchniach.
h) UWAGA – ZAGROŻENIE ŻYCIA! Podczas czyszczenia lub użytkowania urządzenia nigdy nie wolno zanurzać go w wodzie lub innych cieczach.
i) Nie należy używać urządzenia w pomieszczeniach o bardzo dużej wilgotności / w bezpośrednim pobliżu zbiorników z wodą!

2.2. Bezpieczeństwo w miejscu pracy

a) Utrzymywać porządek w miejscu pracy i dobre oświetlenie. Nieporządek lub złe oświetlenie może prowadzić do wypadków. Należy być przewidującym, obserwować co się robi i zachowywać rozsądek podczas używania urządzenia.
b) Nie używać urządzenia w strefie zagrożenia wybuchem, na przykład w obecności łatwopalnych cieczy, gazów lub pytów.
c) W razie stwierdzenia uszkodzenia lub nieprawidłowości w pracy urządzenia należy je bezzwłocznie wyłączyć i zgłosić to do osoby uprawnionej.
d) W razie wątpliwości czy urządzenie działa poprawnie, należy skontaktować się z serwisem producenta.
e) Naprawy urządzenia może wykonać wyłącznie serwis producenta. Nie wolno dokonywać napraw samodzielnie!
f) W przypadku zaprószenia ognia lub pożaru, do gaszenia urządzenia pod napięciem należy używać wyłącznie gaśnic proszkowych lub śniegowych (CO2).
g) Na stanowisku pracy nie mogą przebywać dzieci ani osoby nieupoważnione. (Nieuwaga może spowodować utratę kontroli nad urządzeniem.)
h) Należy regularnie sprawdzać stan naklejek z informacjami dotyczącymi bezpieczeństwa. W przypadku gdy, naklejki są nieczytelne należy je wymienić.
i) Zachować instrukcję użytkowania w celu jej późniejszego użycia. W razie, gdyby urządzenie miało zostać przekazane osobom trzecim, to wraz z nim należy przekazać również instrukcję użytkowania.
j) Elementy opakowania oraz drobne elementy montażowe należy przechowywać w miejscu niedostępnym dla dzieci.
k) Urządzenie trzymać z dala od dzieci i zwierząt.
I) W trakcie użytkowania tego urządzenia wraz z innymi urządzeniami należy zastosować się również do pozostałych instrukcji użytkowania.

Pamiętać! należy chronić dzieci i inne osoby postronne podczas pracy urządzeniem.

2.3. Bezpieczeństwo osobiste

a) Niedozwolone jest obsługiwanie urządzenia w stanie zmęczenia, choroby, pod wpływem alkoholu, narkotyków lub leków, które ograniczają w istotnym stopniu zdolności obsługi urządzenia.
b) Urządzenie nie jest przeznaczone do tego, by było użytkowane przez osoby (w tym dzieci) o ograniczonych funkcjach psychicznych, sensorycznych i umysłowych lub nieposiadające odpowiedniego doświadczenia i/lub wiedzy, chyba że są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej wskazówki dotyczące tego, jak należy obsługiwać urządzenie.

c) Urządzenie mogą obsługiwać osoby sprawne fizycznie, zdolne do jego obsługi i odpowiednio wyszkolone, które zapoznały się z niniejszą instrukcją oraz zostały przeszkolone w zakresie bezpieczeństwa i higieny pracy.
d) Należy być uważnym, kierować się zdrowym rozsądkiem podczas pracy urządzeniem. Chwila nieuwagi podczas pracy, może doprowadzić do poważnych obrażeń ciała.
e) Urządzenie nie jest zabawką. Dzieci powinny być pilnowane, aby nie bawiły się urządzeniem.

2.4. Bezpieczne stosowanie urządzenia

a) Nie należy przeciązać urządzenia. Używać narzędzi odpowiednich do danego zastosowania. Prawidłowo dobrane urządzenie wykona lepiej i bezpieczniej pracę dla którego zostało zaprojektowane.
b) Nie należy używać urządzenia, jeśli przełącznik ON/OFF nie działa sprawnie (nie załącza i nie wyłącza się). Urządzenia, które nie mogą być kontrolowane za pomocą przełącznika są niebezpieczne, nie mogą pracować i muszą zostać naprawione.
c) Przed przystąpieniem do regulacji, czyszczenia i konserwacji urządzenie należy odłączyć od zasilania. Taki środek zapobiegawczy zmniejsza ryzyko przypadkowego uruchomienia.
d) Nieużywane urządzenia należy przechowywać w miejscu niedostępnym dla dzieci oraz osób nieznających urządzenia lub tej instrukcji obsługi. Urządzenia są niebezpieczne w rękach niedoświadczonych użytkowników.
e) Utrzymywać urządzenie w dobrym stanie technicznym. Sprawdzać przed każdą pracą czy nie posiada uszkodzeń ogólnych lub związanych z elementami ruchomymi (pęknięcia części i elementów lub wszelkie inne warunki, które mogą mieć wpływ na bezpieczne działanie urządzenia). W przypadku uszkodzenia, oddać urządzenie do naprawy przed użyciem.
f) Naprawa oraz konserwacja urządzeń powinna być wykonywana przez wykwalifikowane osoby przy użyciu wyłącznie oryginalnych części zamiennych. Zapewni to bezpieczeństwo użytkowania.
g) Aby zapewnić zaprojektowaną integralność operacyjną urządzenia, nie należy usuwać zainstalowanych fabrycznie ośłon lub odkręcać śrub.
h) Zabrania się przesuwania, przestawiania i obracania urządzenia będącego w trakcie pracy.
i) Nie należy pozostawiać włączonego urządzenia bez nadzoru.
j) Należy regularnie czyścić urządzenie, aby nie dopuścić do trwałego osadzenia się zanieczyszczeń.
k) Urządzenie nie jest zabawką. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru osoby dorosłej.

I) Zabrania się ingerowania w konstrukcję urządzenia celem zmiany jego parametrów lub budowy.
m) Trzymać urządzenia z dala od źródeł ognia i ciepła.
n) Nie wolno zasłaniać otworów wentylacyjnych urządzenia!
o) Zabrania się używania zasilacza pod pełnym obciążeniem przez długi okres czasu, może to być przyczyną uszkodzenia urządzenia.
p) Napięcie wyjściowe zasilacza nie powinno przekraczać napięcia wejściowego zasilanego urządzenia. Zbyt wysokie napięcie może uszkodzić zasilane urządzenie.
q) Przed każdą zmianą trybu pracy zasilacza należy najpierw odłączyć podłączone przewody zewnętrznego obciążenia.
r) Jeśli urządzenie pracuje z obciążeniem indukcyjnym, takim jak cewki magnetyczne, silniki prądu stałego, silniki krokowe itp., należy pamiętać, aby powoli zmieniać napięcie / natężenie prądu. NIGDY nie włączać ani wyłączać zasilania przy podłączonym obciążeniu indukcyjnym.
s) Nie wolno włączać lub wyłączać zasilacza podłączonego do obciążenia.
t) Nie należy zwierać ze sobą podłączonych do napięcia przewodów.
u) Należy upewnić się, że napięcie wejściowe jest zgodne z ustawieniem przełącznika napięcia wejściowego, w przeciwnym razie spowoduje to nieprawidłowe działanie zasilacza, a nawet jego uszkodzenie.

UWAGA! Pomimo iż urządzenie zostało zaprojektowane tak aby było bezpieczne, posiadało odpowiednie środki ochrony oraz pomimo użycia dodatkowych elementów zabezpieczających użytkownika, nadal istnieje niewielkie ryzyko wypadku lub odniesienia obrażeń w trakcie pracy z urządzeniem. Zaleca się zachowanie ostrożności i rozsądku podczas jego użytkowania.

3. Zasady użytkowania

Urządzenie przeznaczone jest do zasilania zewnętrznych odbiorników prądem stałym o określonym napięciu i natężeniu.

Odpowiedzialność za wszelkie szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem ponosi użytkownik.

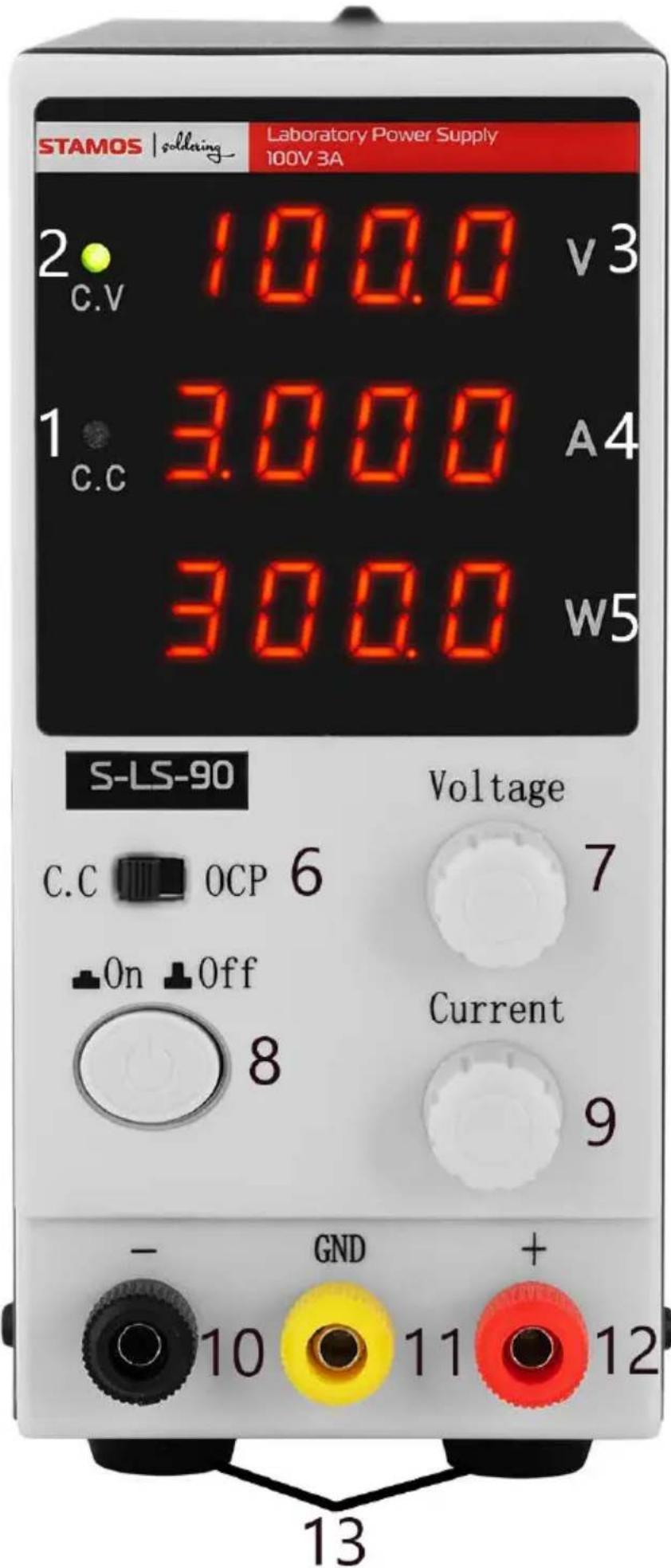

3.1. Opis urządzenia

STAMOS | solding Laboratory Power Supply 100V 3A 2 C.V 100.0 v3 1 C.C 300.0 A4 300.0 w5 S-LS-90 Voltage C.C OCP 6 7 On Off Current 8 9 - GND + 10 11 12 13

14 15 220V 16 17 Net 316-0978 250V Eddington 3.35V 250V-FH405 Fasting 106 250V

1. Kontrolka – wskaźnik pracy w trybie stabilizacji natężenia prądu na wyjściu
2. Kontrolka – wskaźnik pracy w trybie stabilizacji napięcia na wyjściu
3. Wyświetlacz wartości napięcia
4. Wyświetlacz wartości natężenia prądu
5. Wyświetlacz wartości mocy wyjściowej
6. Przełącznik: tryb stabilizacji natężenia prądu na wyjściu/aktywacja zabezpieczenia przez przeciążeniem
7. Pokrętło regulacji wartości napięcia
8. Przycisk On/Off (włącz/wyłącz) urządzenia
9. Pokrętło regulacji wartości natężenia prądu
10. Zacisk wyjściowy z ujemną polaryzacją
11. Zacisk wyjściowy – uziemienie
12. Zacisk wyjściowy z dodatnią polaryzacją
13. Nóżki

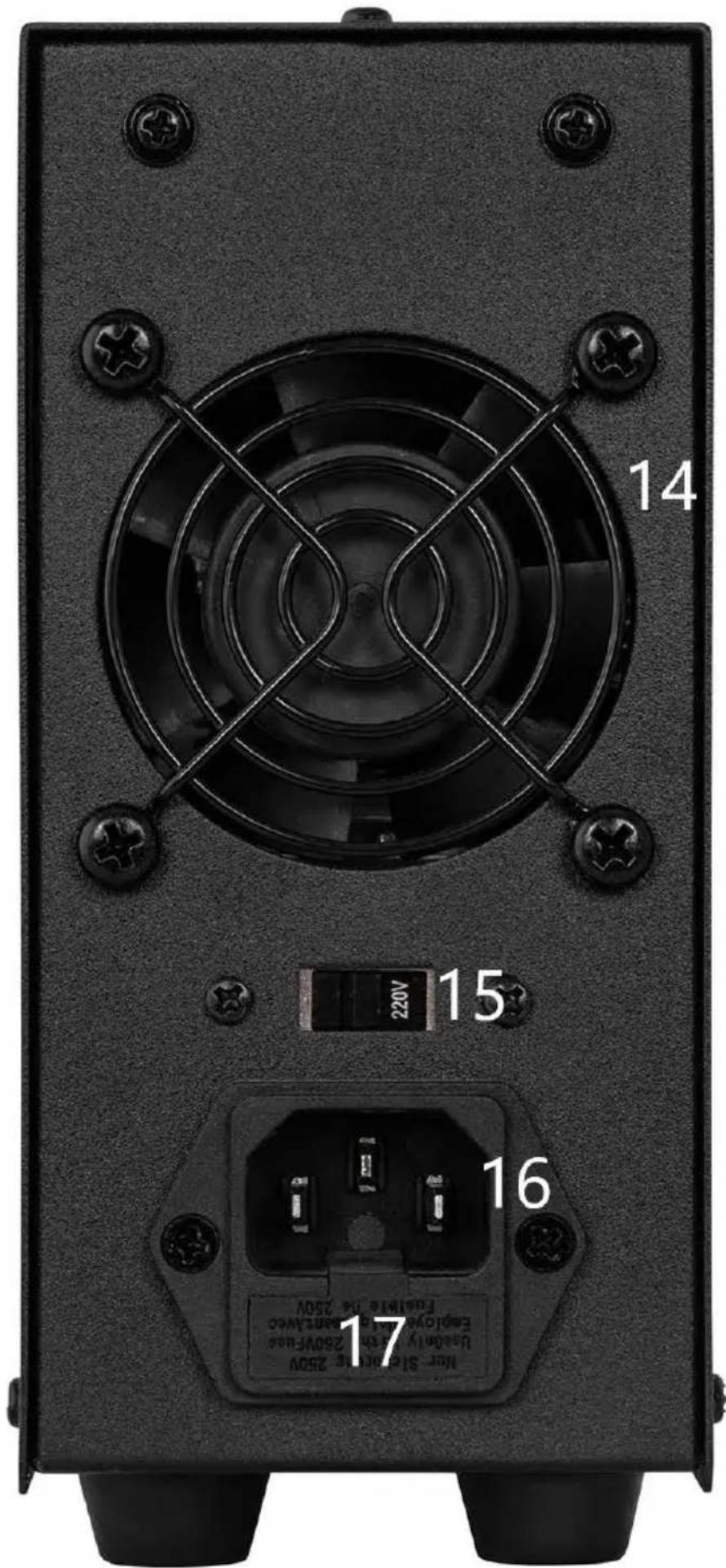

14. Wentylator
15. Przełącznik wartości napięcia wejściowego 110/230V
16. Gniazdo zasilania
17. Gniazdo bezpiecznika

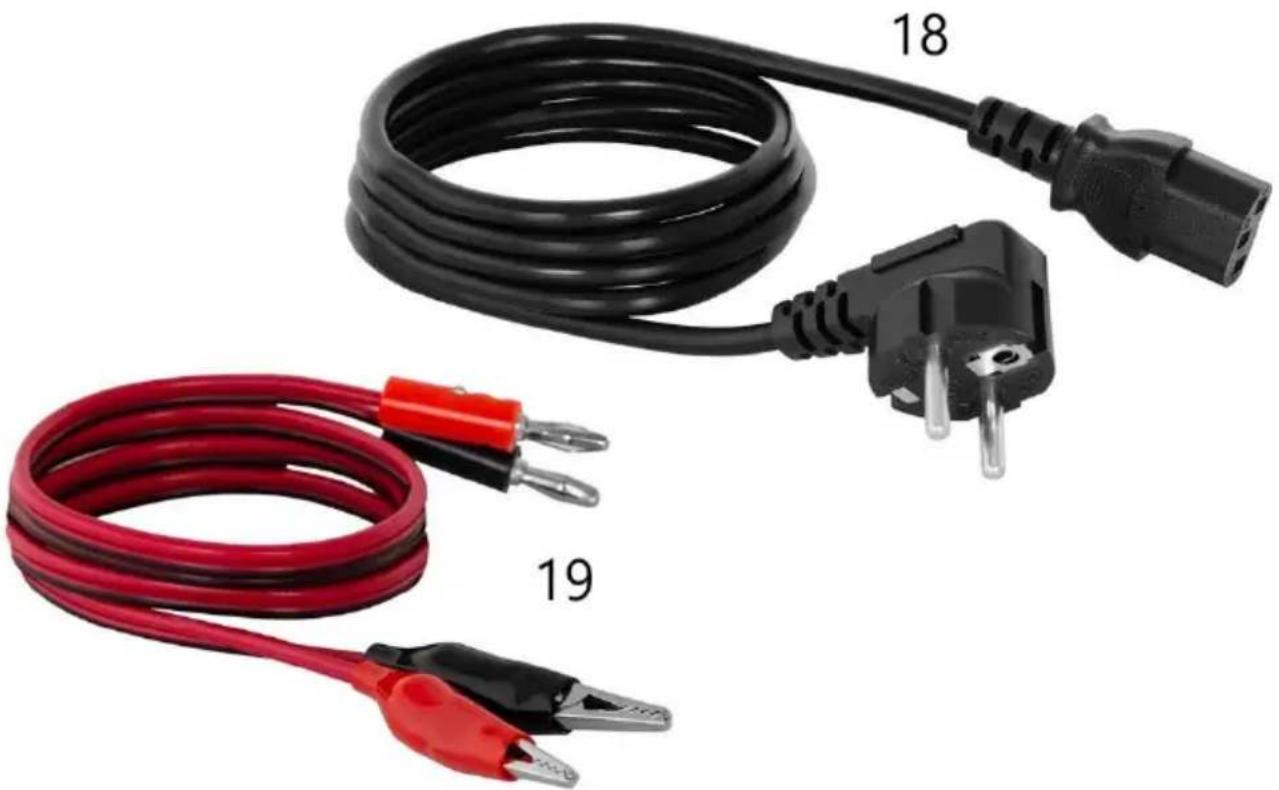

18. Przewód zasilający
19. Przewody podłączeniowe

3.2. Przygotowanie do pracy

UMIEJSCOWIENIE URZĄDZENIA

Temperatura otoczenia nie może przekraczać 40°C a wilgotność względna nie powinna przekraczać 85%. Urządzenie należy ustawić w sposób zapewniający dobrą cyrkulację powietrza. Należy utrzymać minimalny odstęp 10 cm od każdej ściany urządzenia. Urządzenie należy trzymać z dala od wszelkich gorących powierzchni. Urządzenie należy zawsze użytkować na równej, stabilnej, czystej, ognioodpornej i suchej powierzchni i poza zasięgiem dzieci oraz osób ograniczonych funkcjach psychicznych, sensorycznych i umysłowych. Urządzenie należy umiejscowić w taki sposób, by w dowolnej chwili można się było dostać do wtyczki sieciowej. Należy pamiętać o tym, by zasilanie urządzenia energią odpowiadało danym podanym na tabliczce znamionowej!

3.3. Praca z urządzeniem

Aby uzyskać najbardziej stabilne ustawienia w granicach tolerancji zasilacza, należy go włączyć na 30 minut przed rozpoczęciem pracy.)

1. Podłączyć złącze przewodu zasilającego (18) do gniazda (16) znajdującego się z tyłu urządzenia.
2. Włączyć urządzenie wciskając przycisk On/Off (8).
3. Ustawić parametry wyjściowe w zależności od wybranego trybu pracy

a) Tryb regulacji napięcia

• Przekręcić pokrętło regulacji natężenia prądu (9) do maksimum zgodnie z ruchem wskazówek zegara, a następnie za pomocą pokrętła (7) ustawić preferowaną wartość napięcia.
• Podłączyć zewnętrzne obciążenie do zacisków (10) i (12).
• W tym trybie pracy urządzenie będzie podawało na wyjście stałą, ustawioną wartość napięcia, natomiast wartość natężenie prądu będzie się zmieniała względem podłączonego obciążenia. Dioda C.V (2) powinna się świecić.

b) Tryb regulacji natężenia prądu

• Ustawić przełącznik (6) w pozycji „CC”.
• Przekręcić pokrętło regulacji natężenia prądu (9) zgodnie z ruchem wskazówek zegara, aby zaświeciła się kontrolka CV, wtedy za pomocą pokrętła regulacji napięcia (7) ustawić wartość napięcia na 5-8V.
• Przekręcić pokrętło regulacji natężenia prądu (9) w kierunku przeciwnym do ruchu wskazówek zegara do minimum. Następnie połączyć zaciski wyjściowe (10) i (12) za pomocą przewodów. Za pomocą pokrętła (9) zmienić wartość natężenia prądu. Po regulacji wartości natężenia przekręcić pokrętło regulacji napięcia (7) w kierunku przeciwnym do ruchu wskazówek zegara do minimum, a następnie usunąć przewody łączące zaciski wyjściowe.

- Podłączyć obciążenie do zacisków wyjściowych. Przekręcić pokrętło regulacji napięcia (7) zgodnie z ruchem wskazówek zegara, aż zaświeci się kontrolka C.C (1).

- W tym trybie natężenie prądu przyjmuje stałą, ustawioną wartość. Natomiast napięcie zmienia się w zależności od obciążenia.

4. Zabezpieczenie przed przeciążeniem

• Przesunąć przełącznik (6) do pozycji „C.C”.
• Stosując się do instrukcji z pkt. 3 połączyć zaciski (10) i (12) przewodami, aby wyregulować wartość natężenia prądu. Ustawiona wartość będzie wartością progową wyzwolenia zabezpieczenia. Usunąć przewody z zacisków.
• Przesunąć przełącznik (6) do pozycji „OCP”. Zabezpieczenie zostanie aktywowane.
• Ustawić pożądane napięcie na wyjściu pokrętłem (7). Podłączyć obciążenia do zacisków wyjściowych (10) i (12). Jeśli na obciążeniu występuje zwarcie lub wykazuje inne nieprawidłowe zachowania prąd wyjściowy będzie wzrastać. Jeśli zostanie przekroczona ustawiona wartość, zabezpieczenie odetnie zasilanie na wyjściach oraz pojawi się alarm dźwiękowy.

• Aby zresetować zabezpieczenie po wyzwoleniu należy odłączyć obciążenie, a następnie przesunąć przełącznik (6) do pozycji „C.C” i z powrotem do pozycji „OCP”.
  UWAGA: Gdy aktywne jest zabezpieczenie OCP urządzenie nie może pracować w trybie stabilizacji natężenia prądu na wyjściu.

• Po zakończeniu użytkowania wyłączyć urządzenie przyciskiem OnN/Off (8), odłączyć zewnętrzne obciążenie i odłączyć wtyczkę urządzenia od źródła zasilania.

3.4. Czyszczenie i konserwacja

a) Przed każdym czyszczeniem, a także jeżeli urządzenie nie jest używane, należy wyciągnąć wtyczkę sieciową.
b) Do czyszczenia powierzchni należy stosować wyłącznie środki niezawierające substancji żrácych.
c) Po każdym czyszczeniu wszystkie elementy należy dobrze wysuszyć, zanim urządzenie zostanie ponownie użyte.
d) Urządzenie należy przechowywać w suchym i chłodnym miejscu chronionym przed wilgocią i bezpośrednim promieniowaniem słonecznym.
e) Zabrania się spryskiwania urządzenia strumieniem wody lub zanurzania urządzenia w wodzie.
f) Należy pamiętać, aby przez otwory wentylacyjne znajdujące się w obudowie nie dostała się woda.
g) Otwory wentylacyjne należy czyścić pędzelkiem i sprężonym powietrzem.

h) Należy wykonywać regularne przeglądy urządzenia pod kątem jego sprawności technicznej oraz wszelkich uszkodzeń.

i) Aby zapewnić ochronę przeciwpożarową, wymieniać bezpiecznik tylko i wyłącznie na określony typ i klasę.

Wymiana bezpiecznika

UWAGA! Wymianę bezpiecznika powinien wykonać specjalista!

1. Odłączyć urządzenie do zasilania.
2. Odłączyć przewód zasilający i wyjąć gniazdo bezpiecznika.
3. Wymienić bezpiecznik na nowy, o takich samych parametrach.
4. Ponownie zamontować gniazdo bezpiecznika.

UWAGA! Aby uniknąć uszkodzenia gniazda bezpiecznika, nie wolno używać nadmiernej siły przy wyciąganiu i montażu gniazda bezpiecznika.

USUWANIE ZUŻYTYCH URZĄDZEŃ.

Po zakończeniu okresu użytkowania nie wolno usuwać niniejszego produktu poprzez normalne odpady komunalne, lecz należy go oddać do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Informuje o tym symbol, umieszczony na produkcie, instrukcji obsługi lub opakowaniu. Zastosowane w urządzeniu tworzywa nadają się do powtórnego użycia zgodnie z ich oznaczeniem. Dzięki powtórnemu użyciu, wykorzystaniu materiałów lub innym formom wykorzystania zużytych urządzeń wnoszą Państwo istotny wkład w ochronę naszego środowiska.

Informacji o właściwym punkcie usuwania zużytych urządzeń udzieli Państwu lokalna administracja.

Technické údaje

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!
