RCIC-25BI - Jégkészítő gép Royal Catering - Ingyenes használati útmutató

Termék típusa	Jégkocka gép
Modell	RCIC-25BI
Márka	Royal Catering
Tápfeszültség	230 V~ / 50 Hz
Névleges teljesítmény	240 W
Névleges áram	1,9 A
Védelmi osztály	1
IP védettségi fokozat	IPX0
Méretek (Sz x M x Ma)	542 x 398 x 682 mm
Súly	27 kg
Hűtőközeg típusa / mennyisége	R290 / 40 g
Jégtermelés	25 kg/24h
Jégtartály kapacitása	7 kg
Jégkockák mérete	~ø25 x 40 mm
Zajszint	< 55 dB
Üzemi környezeti hőmérséklet	≥7 – ≤38 °C
Klímaosztály	ST/4
Vízellátás	Ivóvíz csatlakozás (nyomás 1-7,8 bar)
Fő funkciók	Automatikus jégkocka gyártás, ICE FULL, WATER LOW, FAULT jelzők
Karbantartás és tisztítás	Tisztítsa puha, nedves ruhával, rendszeres vízkőtelenítés, ne merítse vízbe
Biztonság	Gyúlékony R290 hűtőközeg, várjon 5 percet az újraindítások között, 20 cm szabad tér
Pótalkatrészek és javíthatóság	Javítást csak szakképzett szakember végezhet
Általános információk	Háztartási használat, első használat: telepítés után várjon 12 órát, az első két jégciklust dobja ki

Gyakran ismételt kérdések - RCIC-25BI Royal Catering

Várnom kell az első használat előtt?

Igen, a telepítés és vízszintezés után várjon 12 órát, mielőtt először csatlakoztatná a készüléket. Ez a szünet lehetővé teszi a kompresszor olajának stabilizálódását.

Miért nem fogyaszthatók az első jégkockák?

Az első két ciklus során a készülék belső tisztítást végez. Dobja ki ezt a jeget a tökéletes higiénia biztosítása érdekében.

Milyen típusú vizet használjak?

Csak ivóvizet használjon. A készülék csatlakoztatható a vezetékes vízhez (nyomás 1-7,8 bar) vagy egy külső szűrővel ellátott tartályhoz.

Az ICE FULL jelzőfény világít, mit tegyek?

A jégtartály tele van. Ürítse ki, hogy a termelés automatikusan újrainduljon. A készülék leáll a túlcsordulás elkerülése érdekében.

Mit jelent a WATER LOW jelzőfény?

Vízhiányt jelez a körben. Ha villog: a vízellátás átmenetileg megszakadt (az újraindítás automatikus). Ha folyamatosan világít: a készülék több mint 24 órája szárazon üzemel; kapcsolja ki és állítsa helyre a vízellátást.

Hogyan tisztítsam a jégkocka gépet?

Húzza ki, hagyja kihűlni. Tisztítsa a felületeket puha, nedves ruhával. Használjon élelmiszer-érintkezésre alkalmas kímélő tisztítószereket. Soha ne merítse vízbe a készüléket.

Miért nem termel több jeget a készülék néhány perc után?

Ellenőrizze a WATER LOW jelzőfényt: ha villog, a vízellátás megszakadt. Ellenkező esetben a vízszint érzékelő rosszul pozícionált vagy a bemeneti szelep hibás.

Használhatom a készüléket kültéren?

Nem, csak beltéri használatra tervezték. Kerülje a nedvességet, a 7°C alatti vagy 38°C feletti hőmérsékleteket.

Mekkora a minimális távolság a készülék körül?

Hagyjon legalább 20 cm szabad helyet minden oldalon a megfelelő szellőzés érdekében. Ne zárja el a szellőzőrácsokat.

Mit tegyek hűtőközeg szivárgás esetén?

Az R290 hűtőközeg gyúlékony. Kapcsolja ki a készüléket, szellőztesse ki a helyiséget, és hívjon szakképzett szakembert a szivárgás javításához. Ne használja a készüléket.

HASZNÁLATI ÚTMUTATÓ RCIC-25BI Royal Catering

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

Műszaki adatok

A paramétr leírása	A paramétr értéke
Termék megnevezése	Jégkocka készítő
Modell	RCIC-50BI	RCIC-50BIB	RCIC-25BI	RCIC-20BI
Tápfeszült ség [V ~] / Frekvencia [Hz]	230 / 50
Névleges teljesítmény [W]	380	380	240	220
Védelmi osztály	1
IP védelmi besorolás	IPX0
Mérétek (Szelesség x mélység x magasság) [mm]	543 x 398 x 682	612 x 548 x 822	542 x 398 x 682	503 x 330 x 606
Weight [kg]	29	40	27	21
Hútóanyag típusa / mennyisége [g]	R290 / 68	R290 / 68	R290 / 40	R290 / 35
Kesz jęgtartány kapacitésa [kg]	7 13 7 5
Szigetelógáz típusa	Polisztérirol
Klímaosztály	ST/4
Névleges áramerősség [A]	2,5	2,5	1,9	1,9
Hatékonyáság [kg/24h]	50	50	25	20
* - 10 °C-os vízhómírséklenés 15 °C-os környezeti hómírséklenemört átlagéréték az ismételt ciklusban.
Zaj [dB]	< 58	< 58	< 55	< 55
Használati környezetihómírséklet[oc]	≥7 - ≤38
Egyetlen jégkockaméreti [mm]	~ø28 x 41	~ø26 x 43	~ø25 x 40	~ø25 x 38

1. Általános leírás

A használati útmutató célja, hogy elősegítse a termék biztonságos és megbízható használatát. A termék szigorúan a műszaki előírásoknak megfelelően, a legújabb műszaki megoldások és alkatrészek felhasználásával, a legmagasabb minőségi előírások betartásával lett tervezve és legyártva.

A HASZNÁLAT MEGKEZDÉSE ELŐTT FIGYELMESEN OLVASSA EL ÉS ÉRTELMEZZE A JELEN ÚTMUTATÓT.

A készülék hosszú és megbízható működésének érdekében ügyelni kell a készülék megfelelő használatára és karbantartására az ebben a használati utasításban leírtaknak megfelelően. A használati útmutatóban szereplő műszaki adatok és specifikációk naprakészek. A gyártó fenntartja magának a jogot a termék minőségének javítására, módosítására. A legújabb műszaki megoldások és a zajcsökkentési technológiák figyelembe vételével a készülék úgy lett megtervezve és megépítve, hogy a zajkibocsátásból eredő esetleges kockázat a lehető legalacsonyabb legyen.

Jelmagyarázat

CE	A termék megfelela vonatkozó biztonságielőírásoknak.
	Használatelőtt ismerkedjen meg az utasítással!
	Ujrahasnosítható termék.
	VIGYÁZAT! vagy FIGYELEM! vagy FIGYELEM! egy adott helyzet leírsára. (áltaños figyelmeztető jal).
	VIGYÁZAT! Vigyázat, áramütés veszélye áll fent!
	VIGYÁZAT! Tűzveszély - gyúlékony anyagok!
	Vigyázat! A forró felület égési sérülást okozhat!
	Csak beltéri használatra.

VIGYÁZAT! A használati útmutató illusztrációi szemléltető jellegűek, és bizonyos részletekben eltérhetnek a termék tényleges megjelenésétől.

2. Biztonságos használat

VIGYÁZAT! Olvasson el minden biztonsági figyelmeztetést és útmutatót! A figyelmeztetések és utasítások figyelmen kívül hagyása áramütést, tüzet, súlyos sérülést vagy halálos balesetet okozhat.

A "készülék" vagy "termék" kifejezés a figyelmeztetésekben és a kézikönyv leírásában az ICE CUBE MAKER-re utal.

2.1. Elektromosságra vonatkozó biztonsági szabályok

a) A készülék villásdugójának illenie kell a konnektorba. A villásdugót semmilyen módon ne módosítsa. Az eredeti villásdugók és a megfelelő aljzatok csökkentik az áramütés kockázatát. b) Kerülje a földelt elemekkel, például csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel való érintkezést. Fokozottan fennáll az áramütés veszélye, ha teste földelve van, és közvetlen esőnek, nedves felületnek kitett berendezéssel érintkezik vagy nedves környezetben dolgozik. A készülékbe jutó víz növeli a sérülés és az áramütés kockázatát. c) Ne érintse meg a készüléket vizes vagy nedves kézzel! d) Ne használja a kábelt rendeltetésétől eltérően! Soha ne használja a készülék felemelésére vagy a konnektorból való kihúzásra! A kábelt tartsa távol hőtől, olajtól, éles szélektől vagy mozgó alkatrészektől. A sérült vagy összegabalyodott vezetékek növelik az áramütés kockázatát. e) Ha nem lehet elkerülni a termék nedves környezetben való használatát, használjon áram-védőberendezéseket (RCD)! Az RCD használata csökkenti az áramütés kockázatát. f) Tilos a készülék használata, ha a tápkábel megsérült, vagy kopás jelei észlelhetők. A sérült tápkábelt szakképzett villanyszerelővel vagy a gyártó szervizével kell kicseréltetni. g) Az áramütés elkerülése érdekében ne merítse a kábelt, a villásdugót vagy a készüléket vízbe vagy más folyadékba. Ne használja a készüléket nedves felületen. Tilos a készüléket nedves felületen használni. h) FIGYELEM - ÉLETVESZÉLY! Tilos a berendezést tisztítás vagy használat során vízbe vagy egyéb folyadékba meríteni. i) Ne használja a készüléket nagyon magas páratartalmú helyiségekben / víztartályok közvetlen közelében!

2.2. Munkahelyre vonatkozó biztonsági szabályok

a) Ügyeljen a munkaterületen a rendre és a jó megvilágításra. A rendetlenség vagy a rossz megvilágítás balesetekhez vezethet. Legyen előrelátó, ügyeljen a cselekedeteire és használja a józan eszét a berendezés használata során. b) Ne használja a készüléket robbanásveszélyes környezetben, például gyúlékony folyadékok, gázok vagy por jelenlétében. A készülék szikrázhat, és ezek meggyújthatják a port vagy a gyúlékony gőzöket. c) Ha kétségei vannak afelől, hogy a készülék működik-e, forduljon a gyártó műszaki szolgálatához. d) A berendezés javítását kizárólag a gyártó szervize végezheti. Saját hatáskörben javítást végezni! e) Tűz esetén por vagy szén-dioxid (CO2) tűzoltó készülékkel oltsa el a tüzet (olyan készülékkel, amelyet feszültség alatt álló elektromos berendezésekhez terveztek).

f) A biztonsági információs matricák állapotát rendszeresen ellenőrizni kell. Amennyiben a matricák olvashatatlanok, újakra kell őket cserélni. g) A használati utasítást meg kell őrizni, később is szükség lehet rá. Ha a készüléket átadja egy következő tulajdonosnak, a használati útmutatót is át kell adni a termékkel együtt. h) A csomagolás részeit és az apró alkatrészeket tartsa gyermekektől elzárva. i) Ha ezt a készüléket más készülékkel együttesen használja, vegye figyelembe a többi készülék használati utasítását is!

2.3. Személyekre vonatkozó biztonsági szabályok

a) Ne kezelje ezt a készüléket, ha fáradt, beteg, vagy olyan alkohol, kábítószer vagy gyógyszer hatása alatt áll, amely befolyásolhatja a készülék kezelési képességét. b) A készüléket nem használhatják csökkent szellemi, érzékszervi vagy értelmi képességekkel rendelkező személyek (beleértve a gyermekeket is), illetve olyan személyek, akiknek nincs tapasztalatuk és/vagy ismereteik, kivéve, ha felügyelet alatt állnak, vagy a biztonságukért felelős személy utasította őket a készülék használatára. c) Használja óvatosan és józan ésszel ezt a készüléket. Munka közben egy pillanatnyi figyelmetlenség súlyos balesetet okozhat. d) A véletlen indítás elkerülése érdekében győződjön meg arról, hogy a kapcsoló kikapcsolt állásban van, mielőtt áramforráshoz csatlakoztatná. e) A készülék nem játék. Nem szabad megengedni, hogy gyermekek játsszanak a készülékkel.

2.4. A készülék biztonságos használata

a) Ne terhelje túl a berendezést! Az adott alkalmazásnak megfelelő eszközöket használja! A helyesen kiválasztott termék jobban és biztonságosabban végzi el azt a munkát, amelyre tervezték. b) Ne használja a készüléket, ha a be-/kikapcsoló nem működik megfelelően (nem kapcsol be és ki). A kapcsolóval nem vezérelhető készülékek veszélyesek, nem alkalmasak a használatra és meg kell őket javítani. c) A beállítások módosítása, tartozékok cseréje vagy a szerszám félrerakása előtt húzza ki a villásdugót a konnektorból. Ez az óvintézkedés csökkenti a véletlen bekapcsolás kockázatát. d) A beállítások módosítása, a tartozékok cseréje előtt vagy a készülékkel végzett munka befejezése után válassza le a nyomótömlőt. Ez az óvintézkedés csökkenti a balesetek kockázatát.

e) Használaton kívül a berendezést olyan helyen tárolja, ahol gyermekek és a berendezést vagy a használati útmutatót nem ismerő személyek számára elérhetetlen! A berendezés veszélyes a gyakorlatlan felhasználók kezében. f) Tartsa a berendezést jó műszaki állapotban! Minden használat előtt ellenőrizze, hogy a berendezés nem mutat-e általános vagy a mozgó elemekkel kapcsolatos sérüléseket (alkatrészek vagy elemek törése vagy minden egyéb olyan körülmény, amely hatással van a berendezés biztonságos működésére)! Sérülés esetén a készüléket használat előtt javítsa meg! g) A készülék gyermekektől elzárva tartandó. h) A készülékek javítását és karbantartását csak szakképzett személyek végezhetik, kizárólag eredeti cserealkatrészek használatával. Ez biztosítja a biztonságos használatot. i) A készülék működési integritásának biztosítása érdekében tilos eltávolítani a gyári burkolatot vagy a csavarokat. j) Amikor a készüléket a tárolás helyéről a felhasználás helyére szállítja vagy átviszi, ügyeljen a kézi szállítás munkavédelmi és biztonsági elveire, amelyek az adott országban érvényesek, ahol a készülék használva van. k) Ne érintsen meg semmilyen mozgó alkatrészt vagy tartozékot, kivéve, ha a készülék ki van húzva a hálózatból. l) Működés közben ne mozgassa, tolja vagy forgassa a készüléket. m) Ne hagyja felügyelet nélkül a készüléket, amíg be van kapcsolva. n) Rendszeresen tisztítsa meg a készüléket, hogy megakadályozza a szennyeződések felhalmozódását. o) Ha szivárgást észlel a készülékből vagy a tömlőkből, azonnal válassza le a sűrített levegőről és javítsa ki a hibát. p) A készülék nem játék. Gyermekek nem végezhetik felnőtt felügyelete nélkül a tisztítási vagy karbantartási munkálatokat. q) A készüléket tilos üresen indítani. r) Tilos módosítani a készülék felépítését paramétereinek vagy kialakításának megváltoztatása érdekében. s) Tartsa távol a készülékeket tűztől és más hőforrásoktól. t) Ne terhelje túl a berendezést! u) A készülék szellőzőnyílásait nem szabad lezárni! v) A kompresszor károsodásának elkerülése érdekében tartson legalább 5 perc szünetet a bekapcsológomb megnyomása között. w) A jégkockák készítéséhez csak ivóvizet használjon. x) A tűz és a rövidzárlat elkerülése érdekében ne helyezzen fém alkatrészeket vagy elektromos készülékeket a tartályba. y) A készüléket csak függőleges helyzetben tárolja, használja és szállítsa. z) Ne döntse a készüléket 45°-nál nagyobb mértékben. aa) Csak beltéri használatra. bb) Tilos a készülékben robbanásveszélyes anyagokat tárolni, pl.: sűrített gyúlékony gázt tartalmazó kannákat.

cc) VIGYÁZAT! A készülék szerkezete gyúlékony anyagokat tartalmaz. Ezért a készüléket dd) az élettartam végén szakemberhez kell vinni ártalmatlanítás céljából. ee) Vigyázzon, hogy ne sérüljenek meg a készülék alkatrészei, különösen azok, amelyek a hűtőközeget tartalmazzák. Ha a hűtőközeg szembe kerül, súlyos szemkárosodást okozhat. ff) Működés közben a kompresszor és a kondenzátor környéke elérheti a 70-90°C-os hőmérsékletet, ne érintse meg ezeket az elemeket, és ne helyezze őket gyúlékony anyagok közelébe. gg) Tartson szabad helyet a készülék körül (legalább 20 cm-t mindkét oldalon).

VIGYÁZAT! Annak ellenére, hogy a készülék minél biztonságosabbra lett tervezve, fel lett szerelve megfelelő biztonsági eszközökkel, valamint a felhasználó biztonságát óvó plusz elemek használatának ellenére is fennáll a baleset vagy sérülés veszélye a készülékkel való munka során. A termék használata során járjon el óvatosan és az józan ész szabályai szerint!

3. Használati utasítás

A készüléket olyan jégkockák előállítására tervezték, amelyeket többek között alkoholos és alkoholmentes italokhoz használnak.

A készülék otthoni használatra készült. Nem jég hosszú távú párolására szolgál. A felhasználó felelős a nem rendeltetésszerű használatból eredő bármilyen kárért.

3.1. Termék-áttekintés

1. Hálózati kapcsoló
2. Kezelőpanel
3. Tolóajtók
4. Polc
5. Víztároló tartály
6. Jégszint-érzékelő
7. Jégtartály
8. Tápkábel
9. Csatlakozás a vízellátó tömlőhöz
10. Leeresztő dugó (vízelvezetés)
11. Csatlakozás a leeresztő tömlőhöz
12. Állítható láb (x4)

3.2. Beüzemelés előtt

BERENDEZÉS ELHELYEZÉSE:

A környezeti hőmérséklet nem haladhatja meg a 7–38 °C-ot, a relatív páratartalom pedig a 85%-ot. A készüléket úgy kell elhelyezni, hogy a jó légáramlás biztosítva legyen. A készülék mindegyik falától legalább 20 cm távolságot kell tartani. Tartsa távol a készüléket bármilyen forró felülettől. A készüléket mindig egyenes, stabil, tiszta, tűzálló és száraz felületen kell használni, gyermekek és csökkent szellemi, érzékszervi vagy mentális funkciókkal rendelkező személyek számára elérhetetlen helyen. A készüléket úgy kell elhelyezni, hogy a tápkábel villásdugója bármikor elérhető legyen. Ellenőrizni kell, hogy a készülék tápfeszültsége megfelel-e az adattáblán megadott adatoknak!

Az első használat előtt szerelje ki az összes elemet és mossa el őket, valamint mossa le az egész készüléket. Távolítsa el a védőfóliákat.

FONTOS: miután a készüléket a végleges helyére telepítette és kiegyenlítette, várjon 12 órát, mielőtt először használná! Ugyanez vonatkozik a készülék helyének megváltoztatására is.

A KÉSZÜLÉK ÖSSZESZERELÉSE

Helyezze a készüléket a végleges helyére, és csatlakoztassa folyó ivóvízhálózathoz (a víznyomásnak 1–7,8 bar között kell lennie) és egy szennyvízcsatornához vagy egy megfelelő szennyvíztartályhoz.

MEGJEGYZÉS: a lefolyótömlőt és annak végét a készülék lefolyónyílása alá kell helyezni - ez biztosítja a víz problémamentes lefolyását.

A folyóvízellátáshoz való csatlakoztatáskor ügyeljen arra, hogy a csatlakozó részekre tömítéseket szereljen fel. A folyóvízforrásnak rendelkeznie kell egy szeleppel, amely elzárja a vízellátást. Ezután csatlakoztassa a tápkábelt az áramforráshoz.

MEGJEGYZÉS: a készülék külső szűrőrendszerrel ellátott folyóvíz-csatlakozással is működhet, de ebben az esetben ne feledje, hogy a beépített víztisztító rendszer gyártójának ajánlásai szerint rendszeresen cserélje a vízszűrőt.

3.3. A készülék használata

MEGJEGYZÉS: a gép első indításakor vagy hosszabb üresjárati idő után csavarja ki a leeresztő dugót, és engedje le a vizet. A jégkészítés első 2 ciklusa alatt a készüléket belülről tisztítják, ezért a termelt jég fogyasztásra NEM alkalmas!

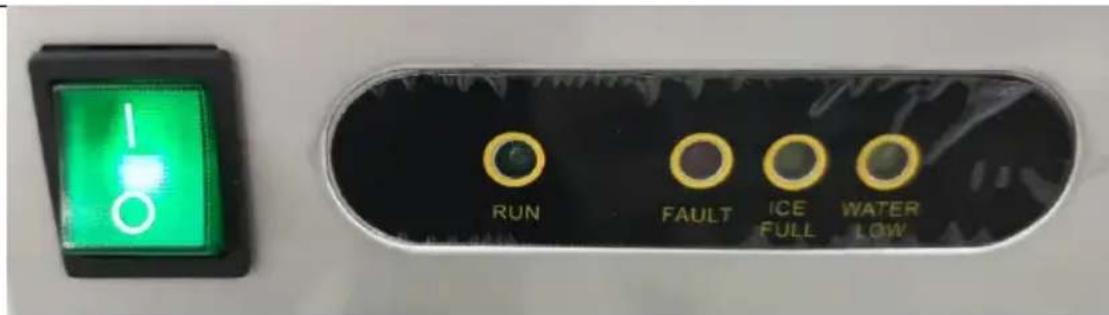

• Kapcsolja be a készüléket a kapcsoló "I" állásba állításával (világítani fog), és a készülék elkezd működni - a "RUN" jelzőfény kigyullad. Az első néhány percben a készülék öndiagnosztikát végez, és ha a készülék rendben van, elkezd jeget készíteni. A "RUN" lámpa akkor világít, amikor a készülék jeget termel.
• A teljes jégkészítési folyamat automatikus, és a készülék automatikusan szabályozza, azaz vízellátás -> jégkészítés -> tálalás -> párolás (a jégkockák párolóedénye le van zárva a jég eltarthatóságának meghosszabbítása érdekében). Ha a jég előállítása során bármilyen probléma merül fel, a gép a megfelelő kijelzővel jelzi a problémát (lásd az alábbi képet):

"FAULT" - készülékhiba (a készülék nem termel jeget).

"ICE FULL" - a jégkockatartály megtelt (a készülék leállítja a további jégkészítést). A jégkészítés automatikusan folytatódik, ha a rekesz kiürül).

"WATER LOW" (állandóan be van kapcsolva) - vízhiány vagy hiba az ivóvízellátó rendszerben (a készülék leállítja a további jégkészítést - amint újra van víz, indítsa újra a készüléket).

"WATER LOW" (villog) - nincs víz a folyóvíz-ellátásban (a készülék leállítja a jégkészítést, de amint a rendszerben lévő víz visszatér, a jégkészítés automatikusan újraindul).

FONTOS: ha a kompresszor bármilyen okból leáll (nincs víz, túl sok a jég stb.), várjon legalább 5 percet, mielőtt újraindítja a készüléket!

• Rendszeresen engedje le a felesleges vizet a készülékből a spontán szivárgás megelőzése érdekében.

3.4. Tisztítás és karbantartás

a) Minden tisztítás, beállítás vagy tartozékcsere előtt, valamint akkor is, ha a készüléket nem használja, húzza ki a hálózati csatlakozót, és hagyja teljesen kihűlni a készüléket.

Várja meg, amíg a forgó elemek leállnak.

b) A felületek tisztításához csak maró anyagoktól mentes tisztítószereket szabad használni.

c) A készülék tisztításához csak enyhe tisztítószereket szabad használni, amelyek élelmiszerekkel érintkező felületek tisztítására szolgálnak.

d) Minden tisztítás után az összes alkatrészt alaposan meg kell szárítani a készülék újbóli használata előtt.

e) Tilos a készüléket vízsugárral fröcskölni, vagy vízbe meríteni.

f) Ügyeljen arra, hogy víz ne kerülhessen a készülék házába.

g) A szellőzőnyílásokat kefével és sűrített levegővel kell tisztítani.

h) A készüléket rendszeresen ellenőrizni kell, hogy nincsenek-e rajta sérülések és megfelelően működik-e.

i) A tisztításhoz nedves, puha rongyot kell használni.

j) Ne használjon éles és/vagy fémtárgyakat (pl. drótkefét vagy fémspatulát) a tisztításhoz, mivel ezek károsíthatják a készülék anyagának felületét.

k) Ne tisztítsa a készüléket maró anyagokkal, orvosi tisztítószerekkel, hígítókkal, üzemanyaggal, olajokkal vagy más vegyszerekkel, mert ezek károsíthatják a készüléket. l) Ha a készüléket hosszabb ideig nem használja, válassza le a tápegységről, engedje le a felgyülemlett vizet, és tiszta ruhával alaposan törölje át a jégtartályt.

HASZNÁLT KÉSZÜLÉKEK ÁRTALMATLANÍTÁSA

Az élettartam lejárta után a terméket tilos a hagyományos háztartási hulladékkal együtt kidobni, ehelyett át kell adni elektromos és elektronikai berendezések újrahasznosítására szakosodott gyűjtőpontra. Ezt a terméken, a használati útmutatóban vagy a csomagoláson található szimbólum is jelzi. A készülékben használt anyagok a jelölésüknek megfelelően újrahasznosíthatóak. Az újrafelhasználással, anyagok újrahasznosításával vagy a használt eszközök más módon történő hasznosításával jelentős mértékben hozzájárul környezetünk védelméhez.

A helyi hatóságoknál tájékozódhat a használt eszközök helyi hulladékkezelő gyűjtőhelyéről.

HIBAELHÁRÍTÁS

Probléma	Lehetséges ok	Ajánlás
A készülék nem működik (egyik lámpa sem világít)	a) Nincs páfeszültség b) Elégtelen feszültség.	a) Ellenőrizzze az áramellátást. b) Kapcsolja ki a betáplálást.
A készülék nem működik (csak a hálózati kapcsoló van bekapsolvera)	a) Helytelen pátegység. b) Hibás vezérlópanel.	a) Kapcsolja ki a betáplálást. b) Cserélje ki a hibás vezérlópanelt.
A készülék nem működik (a "ICE FULL" jelzőfény világít)	a) A jegtartály megtelt. b) A környezet hómér séklete, amelyben a készülék található, 7 °C alatt van.	a) Ürítse ki a jeget a tartályból. b) Várja meg, amíg a környezeti hómér séklet emelkedik, vagy valtoztassa meg a készülék működési helyét magasabb hómér sékletú helyre.
A keszülék nem működik ("ICE FULL" és "FAULT" lámpák világítanak)	a) Elromlott vagy nem csatlakoztatott érzékelő (vagy megszakadt áramkö) a teli jégstartályra.	a) Ellenőrizablecsatlakozást és az érzékelőt - ha sérult, cserélje ki.
A keszülék nem működik (a "FAULT" lámpa villog)	a) A kondenzátor érzékelő hibás vagy ninncs csatlakoztatva (vagy megszakadt az áramkö).	a) Ellenőrizablecsatlakozást és az érzékelőt - ha sérult, cserélje ki.
A "WATER LOW" és a "ICE FULL" jelžók együtt villognak, vagy a "FAULT" lámpa gyorsan villog.	a) Hútőanyag-szivárgás. b) A kompresszor nem működik. c) A környezet hősér séklete 7° C alatt van.	a) Keresse meg a szivárgás helyét, tömütse le a rendszert, és töltsfel hútőközeggel. b) Sérült kompresszor vagy a környezeti hősér séklet meghaladja a 38° C-ot. c) Várja meg, amíg a környezeti hősér séklet emelkedik, vagy valtoztassa meg a készülék működési helyét magasabb hősér séklető helyre.
A "FAULT", a "WATER LOW" és a "ICE FULL" lámpák lassan villognak.	a) A Hall-érzékelő ninncs megfelelohen rögzítve vagy sérült. b) A ventilatór motorjagmsérült.	a) Ellenőrizableabeszerelését, és haszükséges, javítsa ki, vagy cserélje ki egy újal. b) Cserélje ki a ventilatór motorját.
Egy kis időeltével a "FAULT" lámpa gyorsan villog.	a) A jegkeverőmotorjagmsérült. b) Hibás mikrokapcsolók. c) Sérült víztartály. d) A víztartály jégdarabok miatt eltömördött.	a) Cserélje ki egy újal. b) Ellenőrizableabeszerelésst vagy cserélje ki. c) Cserélje ki egy újal. d) Vegye ki a jegkockákatartályból.
A keszülék 2 vagy tobb percután leál	a) Nincs viz a folyóvízellátásban. b) A vizbevezető szelep elromlott vagy ninncs csatlakoztatva.	a) Ellenőrizablea folyóvízellátást. b) Ellenőrizablea szelepcsatlakozást, vagy cserélje ki.
(a "WATER LOW" jelzőfény villog)	c) A vizszintérzékelő rossz magasságban van.	c) Illessze vissza az érzékelőt, vagy cserélje ki egy újal.
A "WATER LOW" lámpa folyamatosan világít.	a) 24 oránál hosszabb ideig nincs vizellátás.	a) Állítsa le a készüléket, és csak akkor indítsa újra, ha a vizkészlet felTÜltódött.
A jégkockák (csomók) megakadnak a víztartályban.	a) A magnesszelep nem működik. b) Jégmaradványok a víztartályban.	a) Ellenőrizable a magnesszelep csatlakozását, vagy cserélje ki. b) Állítsa le a készüléket, és távolítsa el a jeget.
Nem termel jeget és nem égnek a lampák.	a) A magnesszelep szivárog. b) A kompresszor meghibásodott.	a) Cserélje ki a szolenoidot. b) Vegye fel a kapcsolatot a szervizzel
A jégkockák (csomók) egyenetlenek.	a) Hútoanyag-szivárgás.	a) Tölse fel a rendszert a hútoközeggel, és ellenőrizable a szivárgást.

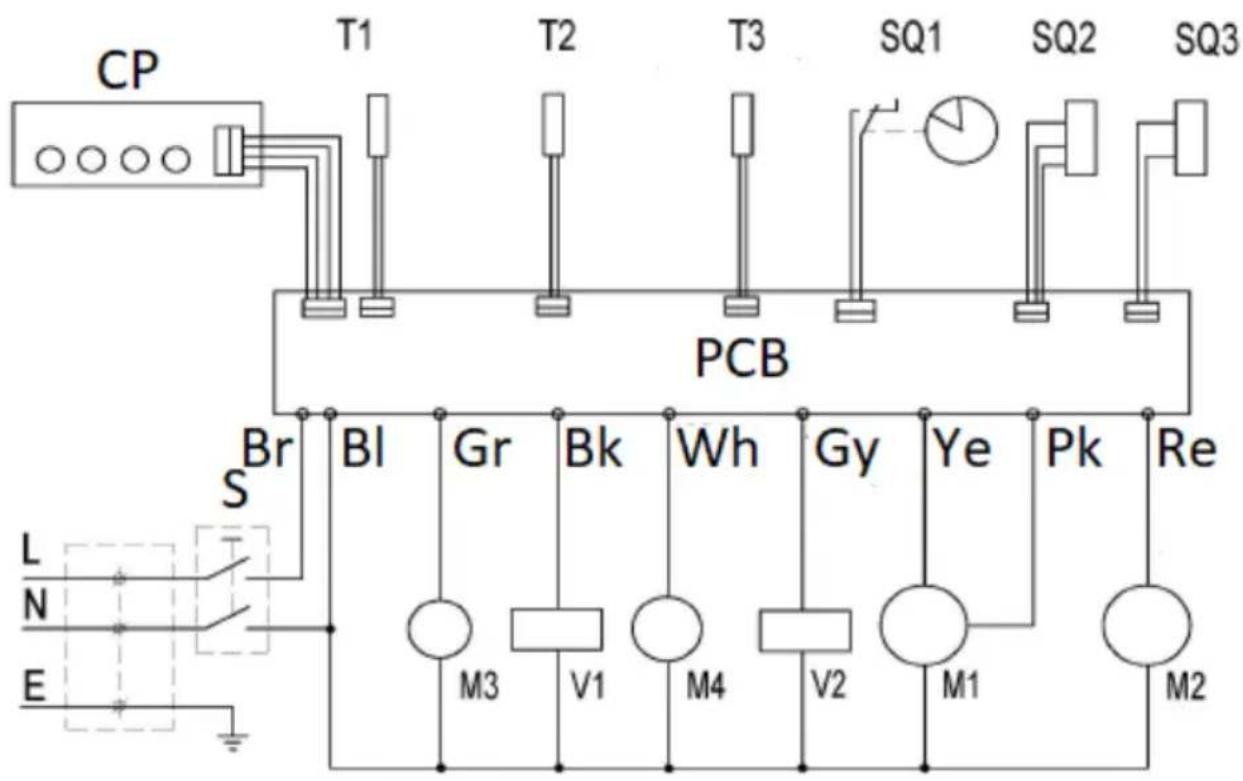

ELEKTROMOS DIAGRAM

CP - Vezérlőpult

T1, T2, T3 - Hőmérsékletérzékelő

SQ1 - Kapcsoló

SQ2 - Keverőberendezés vezérlése

SQ3 - Víszintérzékelő

PCB - Fő vezérlőpanel

S - kapcsoló

Br - Barna vezetékek

BI - Kék vezetékek

Gr - Zöld vezetékek

Wh - Fehér vezetékek

Gy - Szürke vezetékek

Ye - Sárga vezetékek

Pk - Rózsaszín drót

Re - Piros vezetékek M1 - Dönthető motor M2 - Kompresszor M3 - Ventilátor M4 - Víszivattyú V1 - Vízszelep V2 - Splenoid
