Typ produktu	Maszyna do lodu
Model	RCIC-25BI
Marka	Royal Catering
Napięcie zasilania	230 V~ / 50 Hz
Moc nominalna	240 W
Prąd nominalny	1,9 A
Klasa ochronności	1
Stopień ochrony IP	IPX0
Wymiary (dł. x szer. x wys.)	542 x 398 x 682 mm
Waga	27 kg
Rodzaj czynnika chłodniczego / ilość	R290 / 40 g
Wydajność (produkcja lodu)	25 kg/24h
Pojemność pojemnika na lód	7 kg
Wymiary kostek lodu	~ø25 x 40 mm
Poziom hałasu	< 55 dB
Temperatura otoczenia pracy	≥7 – ≤38 °C
Klasa klimatyczna	ST/4
Zasilanie wodą	Podłączenie do wody pitnej (ciśnienie 1-7,8 bar)
Główne funkcje	Automatyczna produkcja kostek lodu, wskaźniki ICE FULL, WATER LOW, FAULT
Konserwacja i czyszczenie	Czyścić miękką, wilgotną ściereczką, regularne odkamienianie, nie zanurzać
Bezpieczeństwo	Łatwopalny czynnik chłodniczy R290, odczekać 5 min między restartami, wolna przestrzeń 20 cm
Części zamienne i naprawialność	Naprawy wyłącznie przez wykwalifikowanego specjalistę
Informacje ogólne	Użytek domowy, pierwsze użycie: odczekać 12 h po instalacji, wyrzucić pierwsze dwa cykle lodu

Często zadawane pytania - RCIC-25BI Royal Catering

Czy muszę czekać przed pierwszym użyciem?

Tak, po instalacji i wypoziomowaniu odczekaj 12 godzin przed pierwszym podłączeniem urządzenia do prądu. Ta przerwa pozwala na ustabilizowanie się oleju w sprężarce.

Dlaczego pierwsze kostki lodu nie są zdatne do spożycia?

Podczas pierwszych dwóch cykli urządzenie czyści się wewnętrznie. Wyrzuć ten lód, aby zapewnić doskonałą higienę.

Jakiego rodzaju wody używać?

Używaj wyłącznie wody pitnej. Urządzenie można podłączyć do bieżącej wody (ciśnienie 1-7,8 bar) lub do zbiornika z filtracją zewnętrzną.

Wskaźnik ICE FULL świeci się, co robić?

Pojemnik na lód jest pełny. Opróżnij go, aby produkcja automatycznie się wznowiła. Urządzenie zatrzymuje się, aby zapobiec przepełnieniu.

Co oznacza wskaźnik WATER LOW?

Wskazuje brak wody w obiegu. Jeśli miga: dopływ wody jest tymczasowo przerwany (ponowne uruchomienie jest automatyczne). Jeśli świeci się stale: urządzenie jest w stanie suchego biegu od ponad 24 h; wyłącz je i przywróć dopływ wody.

Jak czyścić maszynę do lodu?

Odłącz ją od prądu, pozostaw do ostygnięcia. Czyść powierzchnie miękką, wilgotną ściereczką. Używaj łagodnych środków do kontaktu z żywnością. Nigdy nie zanurzaj urządzenia.

Dlaczego urządzenie przestaje produkować lód po kilku minutach?

Sprawdź wskaźnik WATER LOW: jeśli miga, dopływ wody jest odcięty. W przeciwnym razie czujnik poziomu wody może być źle ustawiony lub zawór wlotowy uszkodzony.

Czy mogę używać urządzenia na zewnątrz?

Nie, jest przeznaczone wyłącznie do użytku wewnętrznego. Unikaj wilgoci, temperatur poniżej 7°C lub powyżej 38°C.

Jaka jest minimalna odległość wokół urządzenia?

Pozostaw wolną przestrzeń co najmniej 20 cm z każdej strony dla prawidłowej wentylacji. Nie blokuj kratek wentylacyjnych.

Co zrobić w przypadku wycieku czynnika chłodniczego?

Czynnik chłodniczy R290 jest łatwopalny. Wyłącz urządzenie, przewietrz pomieszczenie i skontaktuj się z wykwalifikowanym specjalistą w celu naprawy wycieku. Nie używaj urządzenia.

INSTRUKCJA OBSŁUGI RCIC-25BI Royal Catering

Niniejsza instrukcja obsługi została przetłumaczona dla wygody użytkownika przy użyciu tłumaczenia maszynowego. Podjęto rozsądne wysiłki, aby zapewnić dokładne tłumaczenia; jednak żadne automatyczne tłumaczenie nie jest doskonałe i nie ma na celu zastąpienia ludzkich tłumaczy. Oficjalna instrukcja obsługi jest wersja angielska. Wszelkie rozbieżności lub różnice powstałe w tłumaczeniu nie są wiążące i nie mają skutków prawnych dla celów zgodności lub egzekwowania przepisów. Jeśli pojawią się jakiekolwiek pytania związane z dokładnością informacji zawartych w instrukcji obsługi, należy zapoznać się z angielską wersją tych treści, która jest wersją oficjalną.

Dane techniczne

Opis parametu	Wartość parametu
Nazwa produktu	KOSTKARKA DO LODU
Model	RCIC-50BI	RCIC-50BIB	RCIC-25BI	RCIC-20BI
Napiȩcie zasilania [V~] / Częstotliwość [Hz]	230 / 50
Moc znamionowa [W]	380	380	240	220
Klasa ochronność	1
Klasa ochry OP	IPX0
Wymiary [Szerokość x Głowobokość x Wysokość; mm]	543 x 398 x 682	612 x 548 x 822	542 x 398 x 682	503 x 330 x 606
Ciezar [kg]	29	40	27	21
Typ/ilość czynnika chłodniczego [g]	R290 / 68	R290 / 68	R290 / 40	R290 / 35
Pojemnosć pojemnika gotowego lodu [kg]	7 13 7 5
Typ gazu izolacje	Polistyren
Klasa klimatyczna	ST/4
Prȩd znamIONowy [A]	2,5	2,5	1,9	1,9
Wydajnosć [kg/24h]*	50 50 25	20
* - uśredniona wartośćzmierzona w temperaturze uzytej wody 10°C i temperaturze otoczenia 15°C przy powtarzajycym sącyklu
Poziom emitowanego hałasu [dB]	< 58	< 58	< 55	< 55
Temperatura otoczenia do stosowania [°C]	≥7 - ≤38
Wymiary pojadncyzej kostenki (brygli) lodu [mm]	~φ28 x 41	~ φ26 x 43	~ φ25 x 40	~ φ25 x 38

1. Ogólny opis

Instrukcja przeznaczona jest do pomocy w bezpiecznym i niezawodnym użytkowaniu. Produkt jest zaprojektowany i wykonany ściśle według wskazań technicznych przy użyciu najnowszych technologii i komponentów oraz przy zachowaniu najwyższych standardów jakości.

PRZED PRZYSTĄPIENIEM DO PRACY NALEŻY DOKŁADNIE PRZECZYTAĆ I ZROZUMIEĆ NINIEJSZĄ INSTRUKCJĘ.

Dla zapewnienia długiej i niezawodnej pracy urządzenia należy dbać o jego prawidłową obsługę oraz konserwację zgodnie ze wskazówkami zawartymi w tej instrukcji. Dane techniczne i specyfikacje zawarte w tej instrukcji obsługi są aktualne. Producent zastrzega sobie prawo dokonywania zmian związanych z podwyższeniem jakości. Uwzględniając postęp techniczny i możliwość ograniczenia hałasu, urządzenia zaprojektowano i zbudowano tak, aby ryzyko wynikające z emisji hałasu ograniczyć do najniższego poziomu.

Objaśnienie symboli

CE

Produkt spełnia wymagania odpowiednich norm bezpieczeństwa.

Przed użyciemNSE zapoznać są z instrukcję.

Produkt podlegajcy recyklungowy.

UWAGA! lub OSTRZEJEZNIE! lub PAMIETAJ! opisujeca dane są sytuacje (ogólny znak ostrzemawczy).

UWAGA! Ostrzeżenie przyded porazeniem prȩdom elektrycznych!

UWAGA! Niebezpiecieństwo pożaru - materiały sątowopalne!

Uwaga! Gorówna powierzchniaMZE goźbezpiecieść goźbezpiecieciegość goźbezpiecieciegość goźbezpiecieciegość goźbezpiecieciegość goźbezpiecieciegość goźbezpiecieciegość goźbezpiecieciegość goźbezpiecieciegość goźbezpiecieciegość goźbezpiecieciegość goźbezpiecieciegość goźbezpiecieciegoź goźbezpiecieciegoź goźbezpiecieciegoź goźbezpiecieciegoź goźbezpiecieciegoź goźbezpiecieciegoź goźbezpiecieciegoź goźbezpiecieciegoź goź bezpiecieciegoź goź bezpiecieciegoź goź bezpiecieciegoź goź bezpiecieciegoź goź bezpiecieciegoź goź beźpiecieciegoź goź beźpiecieciegoź goź beźpiecieciegoź goź beźpiecieciegoź goź beźpiecieciegoź goź beźpiecieciegoź goź beźpiecieciegoź goź beźpiecieciegoź goź beźpiecieciegoź goź beźpiecieciegoź goź beźpiecieciegoź goź beź piecieciegoź goź beź piecieciegoź goź beź piecieciegoź goź beź piecieciegoź goź beź piecieciegoź goź beź piecieciegoź goź beź piecieciegoź goź beź piecieciegoź goź beź piecieciegoź goź beź piecieciegoź goź beź piecieciegoź goź beź pieciajiegoź goź beź pieciajiegoź goź beź pieciajiegoź goź beź pieciajiegoź goź beź pieciajiegoź goź beź pieciajiegoź goź beź pieciajiegoź goź beź pieciajiegoź goź beź pieciajiegoź goź beź pieciajiegoź goź beź pieciajiegoź goź beź pieciajieGOZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZUZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZU ZUSZUKCJI.

Do uzytku tylko wewnątrz pomieszczemu.

UWAGA! Ilustracje w niniejszej instrukcji obsługi mają charakter poglądowy i w niektórych szczegółach mogą różnić się od rzeczywistego wyglądu produktu.

2. Bezpieczeństwo użytkowania

UWAGA! Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz wszystkie instrukcje. Niezastosowanie się do ostrzeżeń i instrukcji może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała lub śmierć.

Termin „urządzenie" lub „produkt" w ostrzeżeniach i w opisie instrukcji odnosi się do: KOSTKARKA DO LODU.

2.1. Bezpieczeństwo elektryczne

a) Wtyczka urządzenia musi pasować do gniazda. Nie modyfikuj wtyczki w jakikolwiek sposób. Oryginalne wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem. b) Unikaj dotykania uziemionych elementów, takich jak rury, grzejniki, piece i lodówki. Istnieje zwiększone ryzyko porażenia prądem, jeśli urządzenie jest uziemione i dotyka powierzchni narażonej na bezpośrednie działanie deszczu, mokrej nawierzchni lub wilgotnego otoczenia. Przedostanie się wody do urządzenia zwiększa ryzyko uszkodzenia oraz porażenia prądem. c) Nie wolno dotykać urządzenia mokrymi lub wilgotnymi rękami. d) Nie należy używać urządzenia, jeśli przewód zasilający jest uszkodzony lub nosi wyraźne oznaki zużycia. Trzymać przewód z dala od źródeł ciepła, oleju, ostrych krawędzi lub ruchomych części. Uszkodzone lub poplątane przewody zwiększają ryzyko porażenia prądem. e) Jeśli nie można uniknąć używania urządzenia w środowisku wilgotnym, należy stosować wyłącznik różnicowoprądowy (RCD). Używanie RCD zmniejsza ryzyko porażenia prądem. f) Zabrania się używania urządzenia, jeśli przewód zasilający jest uszkodzony lub nosi wyraźne oznaki zużycia. Uszkodzony przewód zasilający powinien być wymieniony przez wykwalifikowanego elektryka lub serwis producenta. g) Aby uniknąć porażenia prądem elektrycznym, nie należy zanurzać kabla, wtyczki ani samego urządzenia w wodzie lub innym płynie. Nie wolno używać urządzenia na mokrych powierzchniach. h) UWAGA - ZAGROŻENIE ŻYCIA! Podczas czyszczenia lub użytkowania urządzenia nigdy nie wolno zanurzać go w wodzie lub innych cieczach. i) Nie należy używać urządzenia w pomieszczeniach o bardzo dużej wilgotności / w bezpośrednim sąsiedztwie zbiorników z wodą!

2.2. Bezpieczeństwo w miejscu pracy.

a) Utrzymywać porządek w miejscu pracy i dobre oświetlenie. Nieporządek lub złe oświetlenie mogą prowadzić do wypadków. Należy być przewidującym, obserwować co się robi i zachowywać rozsądek podczas używania urządzenia. b) Nie używać urządzenia w strefie zagrożenia wybuchem, na przykład w obecności łatwopalnych cieczy, gazów lub pyłów. Urządzenia wytwarzają iskry, mogące zapalić pył lub opary. c) W razie wątpliwości, czy urządzenie działa poprawnie, należy skontaktować się z serwisem producenta. d) Naprawy urządzenia należy wykonać wyłącznie w serwisie producenta. Nie wolno dokonywać napraw samodzielnie!

e) W przypadku zaproszenia ognia lub pożaru, do gaszenia urządzenia pod napięciem należy używać wyłącznie gaśnic proszkowych lub śniegowych (CO2). f) Należy regularnie sprawdzać stan naklejek z informacjami dotyczącymi bezpieczeństwa. W przypadku gdy naklejki są nieczytelne, należy je wymienić. g) Zachować instrukcję użytkowania w celu jej późniejszego użycia. W razie, gdyby urządzenie miało zostać przekazane osobom trzecim, to wraz z nim należy przekazać również instrukcję użytkowania. h) Elementy opakowania oraz drobne elementy montażowe należy przechowywać w miejscu niedostępnym dla dzieci. i) W trakcie użytkowania tego urządzenia wraz z innymi urządzeniami należy zastosować się również do pozostałych instrukcji użytkowania.

2.3. Bezpieczeństwo osobiste

a) Niedozwolone jest obsługiwanie urządzenia w stanie zmęczenia, choroby, pod wpływem alkoholu, narkotyków lub leków, które ograniczają w istotnym stopniu zdolności obsługi urządzenia. b) Urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci) o ograniczonych funkcjach psychicznych, sensorycznych i umysłowych lub niedoświadczone i/lub nieposiadające odpowiedniej wiedzy, chyba że są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej wskazówki dotyczące użytkowania urządzenia. c) Należy być uważnym, kierować się rozsądkiem podczas pracy urządzeniem. Chwila nieuwagi podczas pracy może doprowadzić do poważnych obrażeń. d) Aby zapobiegać przypadkowemu uruchomieniu, upewnij się, że przełącznik jest w pozycji wyłączonej przed podłączeniem do źródła zasilania. e) Urządzenie nie jest zabawką. Dzieci powinny być pilnowane, aby nie bawiły się urządzeniem.

2.4. Bezpieczne stosowanie urządzenia

a) Nie należy przeciążać urządzenia. Używać narzędzi odpowiednich do danego zastosowania. Prawidłowo dobrane urządzenie wykona lepiej i bezpieczniej pracę, dla której zostało zaprojektowane. b) Nie należy używać urządzenia, jeśli przełącznik ON/OFF nie działa sprawnie (nie włącza się i nie wyłącza się). Urządzenia, które nie mogą być kontrolowane za pomocą przełącznika, są niebezpieczne, nie mogą pracować i muszą zostać naprawione.

c) Przed przystąpieniem do regulacji, wymiany osprzętu lub odłożeniem narzędzia należy wyjąć wtyczkę z gniazda. Taki środek zapobiegawczy zmniejsza ryzyko przypadkowego uruchomienia. d) Przed przystąpieniem do regulacji, wymiany osprzętu, a także po zakończeniu pracy z urządzeniem należy odłączyć przewód ciśnieniowy. Taki środek zapobiegawczy zmniejsza ryzyko wypadku. e) Nieużywane urządzenia należy przechowywać w miejscu niedostępnym dla dzieci oraz osób nieznających urządzenia lub tej instrukcji obsługi. Urządzenia są niebezpieczne w rękach niedoświadczonych użytkowników. f) Utrzymywać urządzenia w dobrym stanie technicznym. Sprawdzać przed każdym użyciem, czy nie posiada uszkodzeń ogólnych lub związanych z elementami ruchomymi (pęknięcia części i elementów lub wszelkie inne warunki, które mogą wpływać na bezpieczne działanie urządzenia). W przypadku uszkodzenia, oddać urządzenie do naprawy przed użyciem. g) Urządzenie należy chronić przed dziećmi. h) Naprawa oraz konserwacja urządzeń powinna być wykonywana przez wykwalifikowane osoby przy użyciu wyłącznie oryginalnych części zamiennych. Zapewni to bezpieczeństwo użytkowania. i) Aby zapewnić zaprojektowaną integralność operacyjną urządzenia, nie należy usuwać zainstalowanych fabrycznie osłon lub odkręcać śrub. j) Przy transportowaniu i przenoszeniu urządzenia z miejsca magazynowania do miejsca użytkowania należy uwzględnić zasady bezpieczeństwa i higieny przy ręcznych pracach transportowych obowiązujących w kraju, w którym urządzenia są użytkowane. k) Nie wolno dotykać części lub akcesoriów ruchomych, chyba że urządzenie zostało odłączone od zasilania. l) Zabrania się przesuwania, przestawiania i obracania urządzenia będącego w trakcie pracy. m) Nie należy pozostawiać włączonego urządzenia bez nadzoru. n) Należy regularnie czyścić urządzenia, aby nie dopuścić do trwałego osadzenia się zanieczyszczeń. o) W przypadku zauważenia wycieku z urządzenia lub węża należy natychmiast odłączyć zasilanie sprężonym powietrzem i usunąć usterki. p) Urządzenie nie jest zabawką. Czyszczenie i konserwacja nie są wykonywane przez dzieci bez nadzoru osoby dorosłej. q) Nie wolno uruchamiać pustego urządzenia. r) Zabrania się ingerowania w konstrukcję urządzenia celem zmiany celu, parametrów lub budowy. s) Trzymać urządzenie z dala od źródeł ognia i ciepła. t) Nie należy przeciążać urządzenia. u) Nie wolno zasłaniać otworów wentylacyjnych urządzenia! v) Aby uniknąć uszkodzenia sprężarki, należy utrzymywać co najmniej 5 minut przerwy pomiędzy przyciskaniem przycisku zasilania.

w) Do tworzenia kostek lodu używać wyłącznie wody pitnej. x) Aby uniknąć pożaru i zwarcia, nie wkładać do wnętrza komory urządzenia metalowych elementów oraz urządzeń elektrycznych. y) Urządzenie należy przechowywać, używać i transportować tylko i wyłącznie w pozycji poziomej. z) Zabronione jest przechylanie urządzenia pod kątem większym niż 45°. aa) Do użytku tylko wewnątrz pomieszczeń. bb) Nie wolno przechowywać w urządzeniu substancji groźnych wybuchem, np. puszek zawierających sprężony łatwopalny gaz. cc) UWAGA! Urządzenie w swojej konstrukcji zawiera łatwopalną substancję. Z tego powodu urządzenie dd) po zakończeniu eksploatacji powinno być przekazane do utylizacji specjalistom. ee) Należy uważać, aby nie uszkodzić żadnych części urządzenia, w szczególności tych, które zawierają czynnik chłodniczy. Jeśli czynnik chłodniczy wejdzie w kontakt z oczami, może spowodować poważne uszkodzenia wzroku. ff) Podczas pracy urządzenia okolice sprężarki oraz skraplacza mogą osiągać temperaturę 70-90°C, nie należy dotykać tych elementów oraz nie ustawiać w ich pobliżu materiałów łatwopalnych. gg) Należy zachować wolną przestrzeń wokół urządzenia (minimum 20 cm od każdego boku).

UWAGA! Pomimo iż urządzenie zostało zaprojektowane tak, aby było bezpieczne, posiadało odpowiednie środki ochrony oraz pomimo użycia dodatkowych elementów zabezpieczających użytkownika, nadal istnieje niewielkie ryzyko wypadku lub odniesienia obrażeń w trakcie pracy z urządzeniem. Zaleca się zachowanie ostrożności i rozsądku podczas jego użytkowania.

3. Zasady użytkowania

Urządzenie przeznaczone jest do produkcji kostek (bryłek) lodu powszechnie używanych m.in. do napojów alkoholowych i bezalkoholowych.

Urządzenie dedykowane do użytku domowego. Nie jest przeznaczone do długoterminowego przechowywania lodu.

Odpowiedzialność za wszelkie szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem ponosi użytkownik.

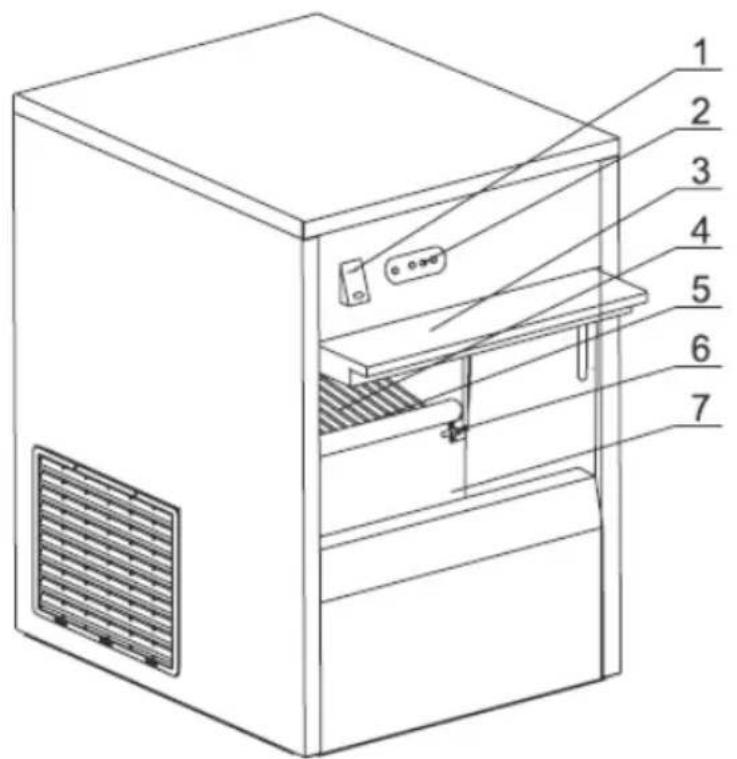

3.1. Opis urządzenia

1. Przełącznik zasilania
2. Panel kontrolny
3. Drzwi przesuwne
4. Półka
5. Schowek na wodę
6. Czujnik poziomu lodu
7. Schowek na lód
8. Kabel zasilający
9. Przyłącze do węża doprowadzającego wodę
10. Korek spustowy (drenaż)
11. Przyłącze do węża ściekowego
12. Nóżka regulowana (x4)

3.2. Przygotowanie do pracy

UMIEJSCOWIENIE URZĄDZENIA

Temperatura otoczenia nie może wykraczać poza zakres 7 - 38°C, a wilgotność nie powinna przekraczać 85%. Urządzenie należy ustawić w sposób zapewniający dobrą cyrkulację powietrza. Należy utrzymać minimalny odstęp 20 cm od każdej ściany urządzenia. Urządzenie należy trzymać z dala od wszelkich gorących powierzchni. Urządzenie należy zawsze używać na równej, stabilnej, czystej, ognioodpornej i suchej powierzchni oraz poza zasięgiem dzieci oraz osób o ograniczonych funkcjach psychicznych, sensorycznych i umysłowych. Urządzenie należy umiejscowić w taki

sposób, by w dowolnej chwili można było dostać się do wtyczki sieciowej. Należy pamiętać o tym, by zasilanie urządzenia odpowiadało danym podanym na tabliczce znamionowej!

Przed pierwszym użyciem zdemontować wszystkie elementy i umyć je, jak również umyć całe urządzenie. Usunąć folie ochronne.

WAŻNE: po zainstalowaniu oraz wypoziomowaniu urządzenia w miejscu docelowym odczekać 12 godzin przed pierwszym uruchomieniem! To samo tyczy się przypadku zmiany miejsca pracy urządzenia.

MONTAŻ URZĄDZENIA

Urządzenie ustawić w docelowym miejscu, podłączyć do źródła zasilania bieżącej wody pitnej (ciśnienie wody powinno mieścić się w zakresie pomiędzy 1~7,8 bar) oraz odprowadzania ścieków lub odpowiedniego zbiornika na zużytą wodę.

UWAGA: wąż drenażowy jak i jego końcówka powinny być poniżej otworu drenażowego urządzenia – zapewni to bezproblemowy odpływ wody.

Podczas podłączania do źródła bieżącej wody należy pamiętać o zainstalowaniu na połączeniach uszczelek. Źródło wody bieżącej powinno posiadać zawór zamykający jej dopływ. Następnie podłączyć kabel zasilający do źródła prądu.

UWAGA: urządzenie może również pracować wraz z przyłączem bieżącej wody wyposażonym w zewnętrzny system filtrowania, jak w takim przypadku należy pamiętać, by filtr wody regularnie wymieniać zgodnie z zaleceniem producenta zainstalowanego systemu oczyszczania.

3.3. Praca z urządzeniem

UWAGA: podczas pierwszego uruchomienia urządzenia lub po dłuższym przestoju bez pracy, należy odkręcić korek drenażowy i spuścić wodę. Przez pierwsze 2 cykle produktu lodu urządzenie czyści się od środka, tzn. wytworzony lód NIE NADAJE się do spożycia!

Włączyć zasilanie ustawiając przełącznik na pozycji „I" (podświetli się) i urządzenie rozpocznie pracę - zaświeci się kontrolka „RUN". Przez pierwsze kilkanaście minut urządzenie przeprowadzi samodiagnozę i jeśli z urządzeniem będzie wszystko w porządku, to rozpocznie wytwarzanie lodu. Kontrolka „RUN" świeci się zawsze gdy urządzenie wytwarza lód. - Cały proces przygotowania lodu przebiega samoczynnie i jest automatycznie regulowany przez urządzenie tj. dostarczanie wody -> produkcja lodu -> serwowanie -> przechowywanie (pomieszczenie przechowujące wytworzone kostki lodu jest ocieplone celem przedłużenia trwałości lodu)

• W przypadku napotkania jakiejkolwiek przeszkody podczas produkcji lodu urządzenie zasygnalizuje problem odpowiednią kontrolką (patrz poniższy obrazek):

"FAULT" - błąd urządzenia (urządzenie przerywa produkcję lodu).

"ICE FULL" - pojemnik na kostki lodu jest pełen (urządzenie przerywa dalsze wytwarzanie lodu. Produkcja lodu zostanie automatycznie wznowiona po opróżnieniu pojemnika).

"WATER LOW" (ciągle świeci) – brak lub błąd w układzie doprowadzania bieżącej wody pitnej (urządzenie przerywa dalsze wytwarzanie lodu – jak tylko woda zostanie doprowadzona należy zrestartować urządzenie).

"WATER LOW" (mruga) - brak wody w układzie doprowadzania bieżącej wody pitnej (urządzenie przerywa wytwarzanie lodu, lecz jak tylko woda w układzie powróci, produkcja lodu samoczynnie zrestartuje się).

WAŻNE: w przypadku zatrzymania pracy kompresora z jakiegokolwiek powodu (brak wody, za dużo lodu itp.) odczekać przynajmniej 5 minut przed ponownym uruchomieniem!

• Regularnie opróżniać nadmiar wody z urządzenia by nie dopuścić do jej samoistnego wycieku.

3.4. Czyszczenie i konserwacja

a) Przed każdym czyszczeniem, regulacją, wymianą osprzętu, a także gdy urządzenie nie jest używane, należy wyciągnąć wtyczkę sieciową i odłączyć urządzenie.

• Odczekać, aż wirujące elementy zatrzymają się.

b) Do czyszczenia powierzchni należy stosować wyłącznie środki nie zawierające substancji żrących.

c) Do czyszczenia urządzenia wolno stosować tylko łagodne środki czyszczące przeznaczone do czyszczenia powierzchni mających styczność z żywnością.

d) Po każdym czyszczeniu wszystkie elementy należy dobrze wysuszyć, zanim urządzenie zostanie ponownie użyte.

e) Zabrania się spryskiwania urządzenia strumieniem wody lub zanurzania urządzenia w wodzie.

f) Należy pamiętać, aby przy czyszczeniu wentylacji znajdującej się w obudowie nie dostała się woda.

g) Otwory wentylacyjne należy czyścić pędzelkiem i sprężonym powietrzem. h) Należy wykonywać regularne przeglądy urządzenia pod kątem jego sprawności technicznej oraz wszelkich uszkodzeń. i) Do czyszczenia należy używać miękkiej, wilgotnej ściereczki. j) Do czyszczenia nie wolno używać ostrych i/lub metalowych przedmiotów (np. drucianej szczotki lub metalowej łopatki), ponieważ mogą one uszkodzić powierzchnię materiału, z którego wykonane jest urządzenie. k) Nie czyścić urządzenia substancjami o odczynie kwaśnym, środkami przeznaczenia medycznego, rozcieńczalnikami, paliwem, olejami lub innymi substancjami chemicznymi – może to spowodować uszkodzenie urządzenia. l) W przypadku nieużywania urządzenia przez dłuższy czas należy odłączyć je od zasilania, wypuścić nagromadzoną wodę, a pojemnik na lód wytrzeć dokładnie do sucha czystą ściereczką.

USUWANIE ZUŻYTYCH URZĄDZEŃ.

Po zakończeniu okresu użytkowania nie wolno usuwać niniejszego produktu poprzez normalne odpady komunalne, lecz należy go oddać do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Informuje o tym symbol umieszczony na produkcie, instrukcji obsługi lub opakowaniu. Zastosowane w urządzeniu tworzywa nadają się do powtórnego użycia zgodnie z ich oznaczeniem. Dzięki powtórnemu użyciu, wykorzystaniu materiałów lub innym formom wykorzystania zużytych urządzeń wnoszą Państwo istotny wkład w ochronę naszego środowiska.

Informacji o właściwym punkcie usuwania zużytych urządzeń udzieli Państwu lokalna administracja.

ROZWIĄZYWANIE PROBLEMÓW

Problem	Mоżliwa przyczyna	Zalecenie
Urȩdzenie nie dane (nie swicie są zadna z kontrolek)	a) Brak zasilania prȩdowej. b) Niewość wapiȩcie zasilania.	a) Sprawduzić zasilanie prȩdowe. b) Odrȩczyć zasilanie.
Urȩdzenie nie dane (swiec się tylko przyłącznik zasilania)	a) Niewość wizsilanie. b) Uszkodzona płyta sterujucka.	a) Odrȩczyć zasilanie. b) Wymienić wadliwa płyte sterujucka.
Urȩdzenie nie dane	a) Pojemnik na lód peṇ.	a) Opróznić lód z pojemnika.
(Świeci są kontrolka „ICE FULL")	b) Temperatura otoczenia wynosi poniȩj 7°C.	b) Odczekać aż temperatura otoczenia wzyrość lub zmienić mistręsne prácy urzędzenia na takie w krórym panuje wyźyszata temperatura.
UrzȩdzenieNie dane za (Świecz są kontrolki „ICE FULL" oraz „FAULT")	a) Uszkodzony lub niedźyczony (lub przywany obworc) czujnika zapiatrnych pojemnika na lód.	a) Sprawdzić połącenie oraz czujnik – sącie uszkodzony, to wymiethnic go.
UrzȩdzenieNie dane za (mruga kontrolka „FAULT")	a) Uszkodzony lub niedźyczony (albo przywany w obwodzie) czujnik skraplacza.	a) Sprawdzić połącenie oraz czujnik – sącie uszkodzony, to wymiethnic go.
Kontrolki „WATER LOW" oraz „ICE FULL"razem mrugaj lub kontrolka „FAULT" szybko mruga.	a) Wyciek czynnika chłodniczego. b) Nie dane za spreȩzarka. c) Temperatura otoczenia jest poniȩj 7°C.	a) Zlokazowej wyciek i uzȩczelnicy ukuład oraz napełnić czynnikiem. b) Uszkodzona spreȩzarka lub temperatura otoczenia przyekracza 38°C. c) Odczekać aż temperatura otoczenia wzyrość lub zmienić mistręsne prácy urzędzenia na takie w krórym panuje wyźyszata temperatura.
Kontrolki „FAULT", „WATER LOW" oraz “ICE FULL” Wolno mrugaju.	a) Czujnik Halla jest niewość zamoc吞噬any lub uszkodzony. b) Silnik wentylatora uszkodzony.	a) Sprawdzić和他的 mocowanie i w razie potrzeby poprawic lub wymiethnic go na nowy. b) Wymiethnic silnik wentylatora.
Po pewnym czasie praczy szybko mruga kontrolka „FAULT"	a) Uszkodzony silnik mieszadta lodu. b) Niesprawynek mikroprzejność.	a) Wymiethnic na nowy. b) Sprawdzić mocowanie lub wymiethnic. c) Wymiethnic na nowy.
	c) Uszkodzony pojemnik wodny. d) Pojemnik wodny zablokowy przy bez brygli lodu.	d) Uszenia匮 kostki (brygli) lodu z pojemnika.
Urzadzenia przywna prace po 2 lub wiecej minutach (mruga kontrolka „WATER LOW")	a) Brak wody w zasilaniu w wode bieść. b) Zawór wlotowy wody uszkodzony lub nie sączy. c) Czujnik poziomu wody znejduje są na niewośćwizej wysokość.	a) Sprawdzić dopływo wody bieȩciej. b) Sprawdzić połączenia zaworu lub wymiennie go. c) Poprawość mocowanie czujnika lub wymiennie go na nowy.
Ciagle zaȩwieca są kontrolka „WATER LOW"	a) Brak zasilania wodngo przy ponad 24h.	a) Zatrzymać urzemdenie i zrestartować dopiero kiedy zasilanie wodne powróci.
Kostki (brygli) lodu blokuja są w pojemniku na wodę	a) ElektrozawórNie dane. b) Pozostaność lodu w pojemniku wodnym.	a) Sprawdzić połączenia elektrozaworu lub wymiennie go. b) Zatrzymać urzemdenie i uszenia匮 lód.
Lód nie jest wyrthany iNie świeca sąźadne kontrolki	a) Elektrozawór nieszczelny. b) Niesprawna spreȩżarka.	a) Wymiennie elektrozawór. b) Skontaktować są z serwisem.
Kostki (brygli) lodu pieronynomierne.	a) Wyciek czynnik chłodniczego	a) Napełnić uławdczynnikiem i sprawdzić和他的 szczelnosć.

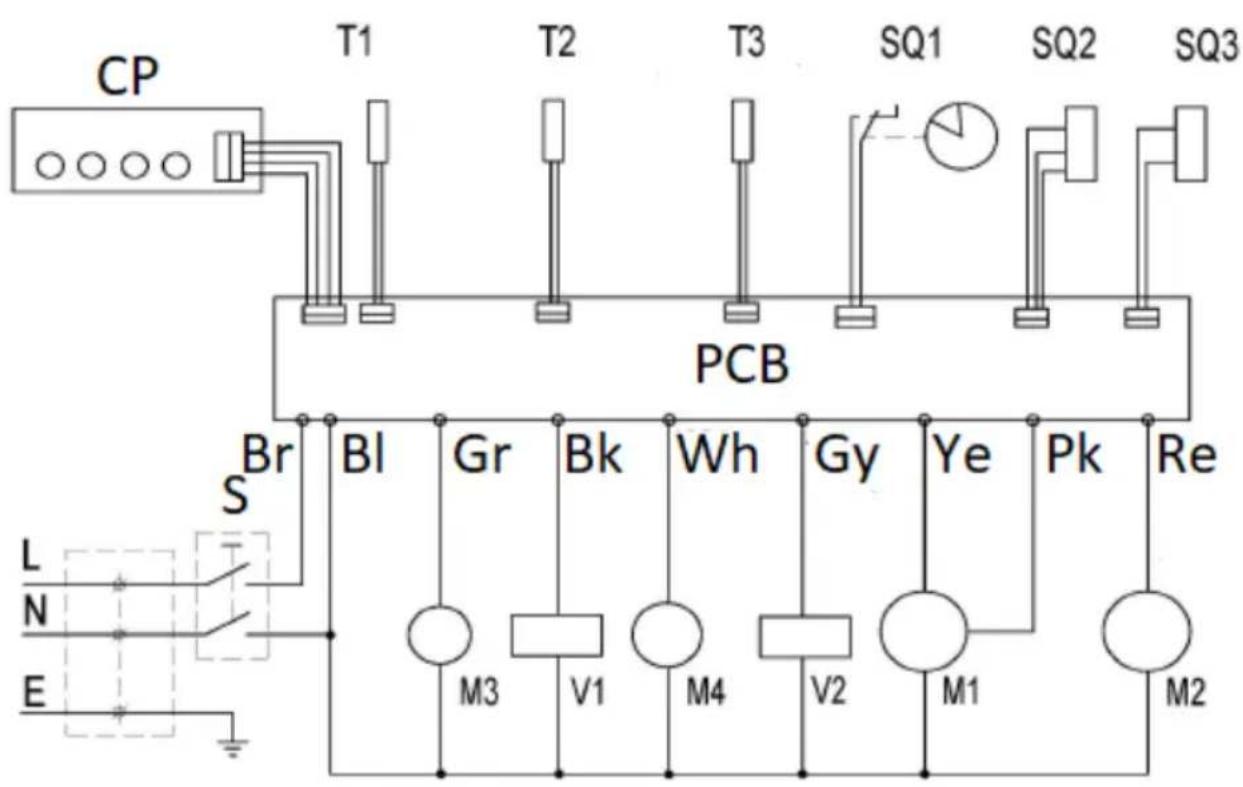

SCHEMAT ELEKTRYCZNY

CP - panel kontrolek

T1, T2, T3 - czujniki temperatury

SQ1 - przełącznik

SQ2 - kontrola mieszadła

SQ3 - czujnik poziomu wody

PCB - główna płyta sterująca

S - przełącznik

Br - przewód brązowy

BI - przewód niebieski

Gr - przewód zielony

Wh - przewód biały

Gy - przewód szary

Ye - przewód żółty

Pk - przewód różowy

Re - przewód czerwony M1 - silnik przechyłu M2 - sprężarka M3 - wentylator M4 - pompa wody V1 - zawór wody V2 - elektrozawór
