HASZNÁLATI ÚTMUTATÓ RCIC-25SF Royal Catering

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

Műszaki adatok

A paraméter leírása	A paraméter értéke
Termék megnevezése	Jégpehely készítő gép
Modell	RCIC-50SF	RCIC-25SF
Tápfeszültség [V ~] /Frekvencia [Hz]	230 / 50
Névleges teljesítmény [W]	380	240
Védelmi osztály	I
IP védelmi besorolás	IPXO
Méretek (Szélesség x mélység x magasság) [mm]	398 x 543 x 712 330	x 503 x 605
Weight [kg]	36	27
Hútőanyag típusa /mennyisége [g]	R290 / 40 R290 /	35
Kész jégtartály kapacitása[kg]	15 10
Szigetelőgáz típusa	Polisztírol
Klímaosztály	ST/4
Névleges áramerősség [A]	2,2	1,9
Hatékonyság [kg/24h]* - 10 °C-os vízhőmérsékleten és 15 °C-os környezeti hőmérsékleten mért átlagérték az ismételt ciklusban.	50 25
Zaj [dB]	< 56	< 50
Használati környezeti hőmérséklet[oc]	≥5 - ≤38

1. Általános leírás

A használati útmutató célja, hogy elősegítse a termék biztonságos és megbízható használatát. A termék szigorúan a műszaki előírásoknak megfelelően, a legújabb műszaki megoldások és alkatrészek felhasználásával, a legmagasabb minőségi előírások betartásával lett tervezve és legyártva.

A HASZNÁLAT MEGKEZDÉSE ELŐTT FIGYELMESEN OLVASSA EL ÉS ÉRTELMEZZE A JELEN ÚTMUTATÓT.

A készülék hosszú és megbízható működésének érdekében ügyelni kell a készülék megfelelő használatára és karbantartására az ebben a használati utasításban leírtaknak megfelelően. A használati útmutatóban szereplő műszaki adatok és specifikációk naprakészek. A gyártó fenntartja magának a jogot a termék minőségének javítására, módosítására. A legújabb műszaki megoldások és a zajcsökkentési technológiák figyelembe vételével a készülék úgy lett megtervezve és megépítve, hogy a zajkibocsátásból eredő esetleges kockázat a lehető legalacsonyabb legyen.

Jelmagyarázat

CE		A termék megfelel a vonatkozó biztonsági előírásoknak.
		Használat előtt ismerkedjen meg az utasítással!
		Újrahasznosítható termék.
		VIGYÁZAT! vagy FIGYELEM! vagy FIGYELEM! egy adott helyzet leírására.(általános figyelmeztető jel).
		VIGYÁZAT! Vigyázat, áramütés veszélye áll fent!
		VIGYÁZAT! Tűzveszély - gyúlékony anyagok!
		Vigyázat! A forró felület égési sérülést okozhat!

Csak beltéri használatra.

VIGYÁZAT! A használati útmutató illusztrációi szemléltető jellegűek és bizonyos részletekben eltérhetnek a termék tényleges megjelenésétől.

2. Biztonságos használat

VIGYÁZAT! Olvasson el minden biztonsági figyelmeztetést és útmutatót! A figyelmeztetések és utasítások figyelmen kívül hagyása áramütést, tüzet, súlyos sérülést vagy halálos balesetet okozhat.

A "készülék" vagy "termék" kifejezés a figyelmeztetésekben és a kézikönyv leírásában a FLAKES SNOW ICE MAKER-re utal.

2.1. Elektromosságra vonatkozó biztonsági szabályok

a) A készülék villásdugójának illenie kell a konnektorba. A villásdugót semmilyen módon ne módosítsa. Az eredeti villásdugók és a megfelelő aljzatok csökkentik az áramütés kockázatát.
b) Kerülje a földelt elemekkel, például csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel való érintkezést. Fokozottan fennáll az áramütés veszélye, ha teste földelve van, és közvetlen esőnek, nedves felületnek kitett berendezésekkel érintkezik vagy nedves környezetben dolgozik. A készülékbe jutó víz növeli a sérülés és az áramütés kockázatát.
c) Ne érintse meg a készüléket vizes vagy nedves kézzel!
d) Ne használja a kábelt rendeltetésétől eltérően! Soha ne használja a készülék felemelésére vagy a konnektorból való kihúzásra! A kábelt tartsa távol hótól, olajtól, éles szegélyektől vagy mozgó alkatrészektől. A sérült vagy összegabalyodott vezetékek növelik az áramütés kockázatát.
e) Ha nem lehet elkerülni a termék nedves környezetben való használatát, használjon áram-védőkészüléket (RCD)! Az RCD használata csökkenti az áramütés kockázatát.

f) Tilos a készülék használata, ha a tápkábel megsérült, vagy kopás jelei észlelhetők. A sérült tápkábelt szakképzett villanyszerelővel vagy a gyártó szervizével kell kicseréltetni.
g) Az áramütés elkerülése érdekében ne merítse a kábelt, a villásdugót vagy a készüléket vízbe vagy más folyadékba. Ne használja a készüléket nedves felületen. Tilos a készüléket nedves felületen használni.
h) FIGYELEM - ÉLETVESZÉLY! Tilos a berendezést tisztítás vagy használat során vízbe vagy egyéb folyadékba meríteni.

2.2. Munkahelyre vonatkozó biztonsági szabályok

a) Ügyeljen a munkaterületen a rendre és a jó megvilágításra. A rendetlenség vagy a rossz megvilágítás balesetekhez vezethet. Legyen előrelátó, figyelje a berendezés működését és tanúsítson józanságot a munkavégzés során!
b) Ha nem biztos abban, hogy a termék megfelelően működik-e, vagy ha sérülést talál rajta, vegye fel a kapcsolatot a gyártó szervizével!
c) A terméket csak a gyártó szervize javíthatja. saját hatáskörben javítást végezni!
d) Tüz esetén por vagy szén-dioxid (CO2) tüzoltó készülékkel oltsa el a tüzet (olyan készülékkel, amelyet feszültség alatt álló elektromos berendezésekhez terveztek).
e) Órizze meg a használati útmutatót, mivel később is szüksége lehet rá. Ha a készüléket átadja egy következő tulajdonosnak, a használati útmutatót is át kell adni a termékkel együtt.
f) A csomagolás részeit és az apró alkatrészeket tartsa gyermekektől elzárva.

2.3. Személyekre vonatkozó biztonsági szabályok

a) Ne kezelje ezt a készüléket, ha fáradt, beteg, vagy olyan alkohol, kábítószer vagy gyógyszer hatása alatt áll, amely befolyásolhatja a készülék kezelési képességét.
b) A készüléket nem használhatják csökkent szellemi, érzékszervi vagy értelmi képességekkel rendelkező személyek (beleértve a gyermekeket is), illetve olyan személyek, akiknek nincs tapasztalatuk és/vagy ismereteik, kivéve, ha felügyelet alatt állnak, vagy a biztonságukért felelős személy utasította őket a készülék működtetésére.
c) A készüléket csak olyan testileg és szellemileg alkalmas, szakképzett személyek kezelhetik, akik elolvasták a jelen használati utasítást, és részt vettek munkavédelmi képzésben.
d) A véletlen indítás elkerülése érdekében győződjön meg arról, hogy a kapcsoló kikapcsolt állásban van, mielőtt áramforráshoz csatlakoztatná.
e) A készülék nem játék. Ügyeljen rá, hogy gyermekek ne játsszanak az eszközzel!

f) Ne dugja be kezét, se más tárgyat a működő berendezés belsejébe!

2.4. A készülék biztonságos használata

a) Ne terhelje túl a berendezést! Az adott alkalmazásnak megfelelő eszközöket használja! A helyesen kiválasztott termék jobban és biztonságosabban végzi el azt a munkát, amelyre tervezték.
b) Ne használja a készüléket, ha a be-/kikapcsoló nem működik megfelelően (nem kapcsol be és ki). A kapcsolóval nem vezérelhető készülékek veszélyesek, nem alkalmasak a használatra és meg kell őket javítani.
c) Beállítás, tisztítás vagy szervizelés előtt válassza le a készüléket a tápellátásról. Ez a óvintézkedés csökkenti a véletlen bekapcsolás kockázatát.
d) A készülékek javítását és karbantartását csak szakképzett személyek végezhetik, kizárólag eredeti cserealkatrészek használatával. Ez biztosítja a biztonságos használatot.
e) A készülék működési integritásának biztosítása érdekében tilos eltávolítani a gyári burkolatot vagy a csavarokat.
f) A készülék tárolásból a felhasználási helyre történő szállításakor vagy mozgatásakor tartsa be a kézi kezelésre vonatkozó, a készülék felhasználási országában érvényes egészségügyi és biztonsági szabályokat.
g) Kerülje az olyan helyzeteket, amikor a készülék működés közben nagy terhelés alatt megáll. Ez a meghajtó alkatrészeinek túlmelegedéséhez és az egység károsodásához vezethet.
h) Ne érintsen meg semmilyen mozgó alkatrészt vagy tartozékot, kivéve, ha a készülék ki van húzva a hálózatból.
i) Működés közben ne mozgassa, tolja vagy forgassa a készüléket.
j) Rendszeresen tisztítsa meg a készüléket, hogy megakadályozza a szennyeződések felhalmozódást.
k) A készülék nem játék. Gyermekek nem végezhetik felnőtt felügyelete nélkül a tisztítási vagy karbantartási munkálatokat.
I) Tilos módosítani a készülék felépítését paramétereinek vagy kialakításának megváltoztatása érdekében.
m) Tartsa távol a készülékeket tűztől és más hőforrásoktól.
n) A készülék szellőzőnyílásait nem szabad lezárni!
o) Az első használat előtt és minden szállítás után állítsa a készüléket a rendeltetési helyére, és várjon legalább 12 órát, mielőtt beindítja.
p) Használatához folyó víz ajánlott.
q) Ne tegye a készüléket fejjel lefelé, és ne döntse 45°-nál nagyobb szögben.
r) Tartson szabad helyet a készülék körül (legalább 15 cm-t mindkét oldalon).
s) A kompresszor károsodásának elkerülése érdekében ne nyomja meg a bekapcsológombot 5 percnél gyakrabban.

t) Működés közben a kompresszor és a kondenzátor környéke elérheti a 70-90°C-os hőmérsékletet, ne érintse meg ezeket az elemeket, és ne helyezze őket gyúlékony anyagok közelébe.
u) Ne használjon mechanikus eszközöket a lehülési folyamat felgyorsítására!
v) Ne rongálja meg a hűtőközeg keringető rendszerét.
w) A hűtőszekrényben tilos a gyártó által biztosított elektromos eszközökön kívül bármi mást használni.
x) A készülékben nem szabad robbanásveszélyes anyagokat, például gyúlékony anyagokat tartalmazó aeroszolokat tárolni.

VIGYÁZAT! Annak ellenére, hogy a készülék minél biztonságosabbra lett tervezve, fel lett szerelve megfelelő biztonsági eszközökkel, valamint a felhasználó biztonságát óvó plusz elemek használatának ellenére is fennáll a baleset vagy sérülés veszélye a készülékkel való munka során. A termék használata során járjon el óvatosan és a józan ész szabályai szerint!

3. Használati utasítás

A készüléket pelyhesített jég előállítására tervezték, amelyet hideg italokhoz (alkoholos és alkoholmentes), valamint élelmiszerek tárolására, bemutatására és tálalására használnak.

A készüléket otthoni használatra szánták. Nem jég hosszú távú tárolására szolgál. A felhasználó felelős a nem rendeltetésszerű használatból eredő bármilyen kárért.

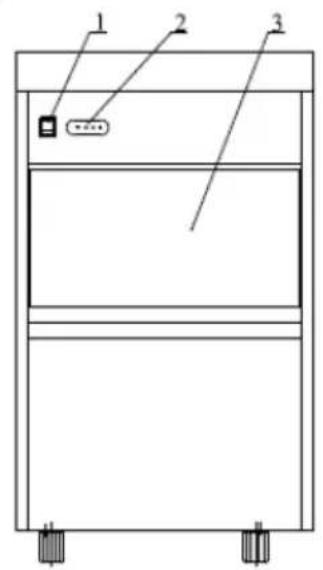

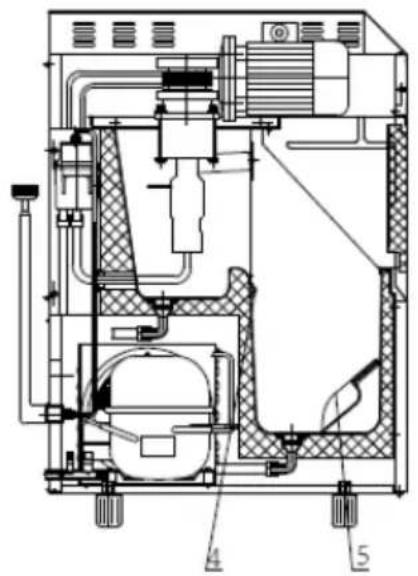

3.1. Termék áttekintés

1 2 3

1. Hálózati kapcsoló
2. Kezelőpanel
3. Ajtó
4. Hőmérséklet érzékelő
5. Jégkanál
6. Hátsó panel névtáblával és kapcsolási rajzzal.
7. Tápkábel
8. Leeresztő dugó (vízelvezetés)
9. Vízelvezető kivezetés
10. Állítható láb (x4)
11. Vízellátó tömlő
12. Leeresztő tömlő

3.2. Beüzemelés előtt

BERENDEZÉS ELHELYEZÉSE:

A környezeti hőmérséklet nem haladhatja meg az 5-38°C-ot, a relatív páratartalom pedig a 85%-ot. A készüléket úgy kell elhelyezni, hogy a jó légáramlás biztosítva legyen. A készülék mindegyik falától legalább 15 cm távolságot kell tartani. Tartsa távol a készüléket bármilyen forró felülettől. A készüléket mindig egyenes, stabil, tiszta, túzálló és száraz felületen kell használni, gyermekek és csökkent szellemi, érzékszervi vagy mentális funkciókkal rendelkező személyek számára elérhetetlen helyen. A készüléket úgy kell elhelyezni, hogy a tápkábel villásdugója bármikor elérhető legyen. Ellenőrizni kell, hogy a készülék tápellátása megfelel-e az adattáblán megadott adatoknak!

Az első használat előtt szerelje ki az összes elemet és mossa el őket, valamint mossa le az egész készüléket.

FONTOS: miután a készüléket a végleges helyére telepítette és kiegyenlítette, várjon 12 órát, mielőtt először használná! Ugyanez vonatkozik a készülék helyének megváltoztatására is.

A KÉSZÜLÉK ÖSSZESZERELÉSE

Helyezze a készüléket a végleges helyére, és csatlakoztassa folyó ivóvízhálózathoz (a víznyomásnak 1,5 \~ 3 bar között kell lennie) és egy szennyvízcsatornához vagy egy megfelelő szennyvíztartályhoz. A folyóvízellátáshoz való csatlakoztatáskor ügyeljen arra, hogy a csatlakozó részekre tömítéseket szereljen fel. A folyóvízforrásnak rendelkeznie kell egy szeleppel, amely elzárja a vízellátást. Ezután csatlakoztassa a tápkábelt az áramforráshoz.

3.3. A készülék használata

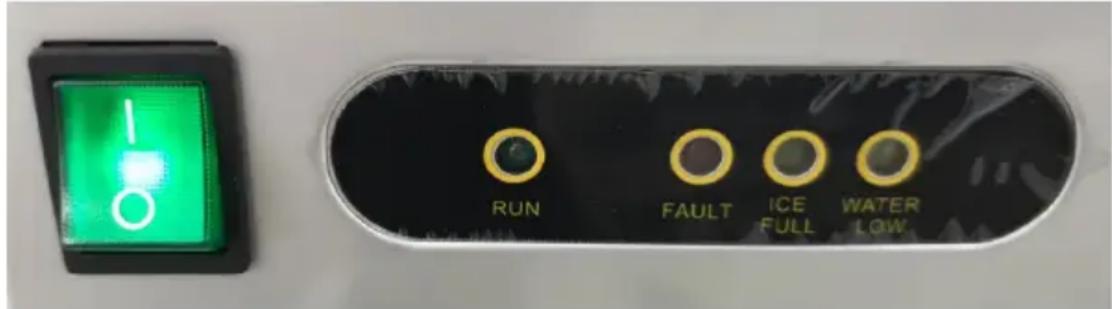

• Kapcsolja be a készüléket a kapcsoló "l" állásba állításával (világítani fog), és a készülék elkezd működni - a "RUN" jelzőfény kigyullad. Ez a lámpa akkor világít, amikor a gép jeget termel.
• A jégkészítés teljes folyamata automatikus, és a készülék automatikusan szabályozza, azaz vízszállítás -> jégkészítés -> jégzúzás -> aprítás -> tálalás -> tárolás.
• Ha a jég előállítása során bármilyen probléma merül fel, a gép a kezelőpanelen a megfelelő kijelzővel jelzi a problémát (lásd az alábbi képet):

"FAULT" - eszközhiba.

"ICE FULL" - a pelyhes jégtartály megtelt (a készülék leállítja a további jégkészítést).

"WATER LOW" - nincs folyó vízellátás vagy hiba a rendszerben (a készülék leállítja a további jégkészítést).

FONTOS: ha a kompresszor bármilyen okból leáll (nincs víz, túl sok jég stb.), várjon legalább 5 percet, mielőtt újraindítja a készüléket.

- Rendszeresen engedje le a felesleges vizet a készülékből a spontán szivárgás megelőzése érdekében.

3.4. Tisztítás és karbantartás

a) Minden tisztítás, beállítás vagy tartozékcsere előtt, valamint akkor is, ha a készüléket nem használja, húzza ki a hálózati csatlakozót, és hagyja teljesen kihülni a készüléket.

• Várja meg, amíg a forgó elemek leállnak.

b) A felületek tisztítására csak maró anyagoktól mentes tisztítószereket szabad használni.

c) A készülék tisztításához csak enyhe tisztítószereket szabad használni, amelyek élelmiszerekkel érintkező felületek tisztítására szolgálnak.

d) Minden tisztítás után az összes alkatrészt alaposan meg kell szárítani a készülék újbóli használata előtt.

e) Tilos a készüléket vízsugárral fröcskölni, vagy vízbe meríteni.

f) Ügyeljen arra, hogy víz ne kerülhessen a készülék házába.

g) A szellőzőnyílásokat kefével és sűrített levegővel kell tisztítani.

h) A készüléket rendszeresen ellenőrizni kell, hogy nincsenek-e raja sérülések és megfelelően működik-e.

i) A tisztításhoz nedves, puha rongyot kell használni.

j) Ne használjon éles és/vagy fémtárgyakat (pl. drótkefét vagy fémspatulát) a tisztításhoz, mivel ezek károsíthatják a készülék anyagának felületét.

k) Ne tisztítsa a készüléket maró anyagokkal, orvosi tisztítószerekkel, hígítókkal, üzemanyaggal, olajokkal vagy más vegyszerekkel, mert ezek károsíthatják a készüléket.

I) Ha a készüléket hosszabb ideig nem használja, válassza le a tápegységről, engedje le a felgyülemlett vizet, és tiszta ruhával alaposan törölje át a jégtartályt.

HASZNÁLT KÉSZÜLÉKEK ÁRTALMATLANÍTÁSA

Az élettartam lejárta után a terméket tilos a hagyományos háztartási hulladékkal együtt kidobni, ehelyett át kell adni elektromos és elektronikai berendezések újrahasznosítására szakosodott gyűjtőpontra. Ezt a terméken, a használati útmutatóban vagy a csomagoláson található szimbólum is jelzi. A készülékben használt anyagok a jelölésüknek megfelelően újrahasznosíthatóak. Az újrafelhasználással, anyagok újrahasznosításával vagy a használt eszközök más módon történő használatával jelentős mértékben hozzájárul környezetünk védelméhez.

A helyi hatóságoknál tájékozódhat a használt eszközök helyi hulladékkezelő gyűjtőhelyéről.

HIBAELHÁRÍTÁS

Probléma	Lehetséges ok	Ajánlás
A készülék nem működik.	a) A feszültség túl alacsony.b) A környezet hőmérséklete, amelyben a készülék található, 5 °C alatt van.	a) Kapcsolja ki a készüléket, és csak akkor indítsa el, ha a feszültség stabilizálódott.b) Várja meg, amíg a környezeti hőmérséklet emelkedik, vagy telepítse a készüléket magasabb környezeti hőmérsékletű helyre.
A "WATER LOW" (alacsony vízszint) jelzőfény világít.	a) Nincs víz a beömlőnyílásban.b) A vízszelep meghibásodott.c) Túl alacsony a víznyomás a vízcsatlakozásban.	a) Ellenőrizze a vízellátást - ha van víz a rendszerben, indítsa újra a készüléket.b) Ellenőrizze a vízbevezető szelepet.c) Győződjön meg arról, hogy a rendszerben a víznyomás 1,5 bar felett van.
A kompresszor nem indul.	a) Nincs víz a rendszerben.b) Teli jégtartály.	a) Ellenőrizze a vízcsatlakozást (tápcső és vízbevezető szelep).b) Ürítse ki a jeget a tartályból.
A kompresszor működik, de jég nem keletkezik.	a) Hűtőanyag-szivárgás - szivárgás a rendszerben.b) Eltömődött hűtőventilátor kompresszor.c) Hibás ventilátor.	a) Töltse fel a rendszert hűtőközeggel, és ellenőrizze a szivárgást.b) Töltse fel a rendszert nitrogénnel ( N_2 ), ellenőrizze, hogy nem dugult-e el, és cserélje ki a szűrőt (szárítót).c) Ellenőrizze, hogy a ventilátor beindul-e.
A "FAULT" (HIBA) lámpa folyamatosan világít.	a) A jégpelyhek nem alakultak ki teljesen.	a) Ellenőrizze, hogy a mágnesszelep kinyílik-e. Ha nem, cserélje ki egy újjal.
A "ICE FULL" fény villog.	a) A jégszintérzékelő nem érintkezik megfelelően,azaz eltömődött vagy meghibásodott.	a) Ellenőrizze, és szükség esetén cserélje ki az érzékelőt egy újjal.
A "WATER LOW" és a "ICE FULL" kezelőszervek egyszerre világítanak.	a) A vízellátás elzáródott és hibát okoz a túl alacsony környezeti hőmérséklet miatt.	a) Állítsa le a készüléket, és várja meg, amíg a környezeti hőmérséklet 10 °C-ra emelkedik, vagy forduljon hivatalos szervizközponthoz.

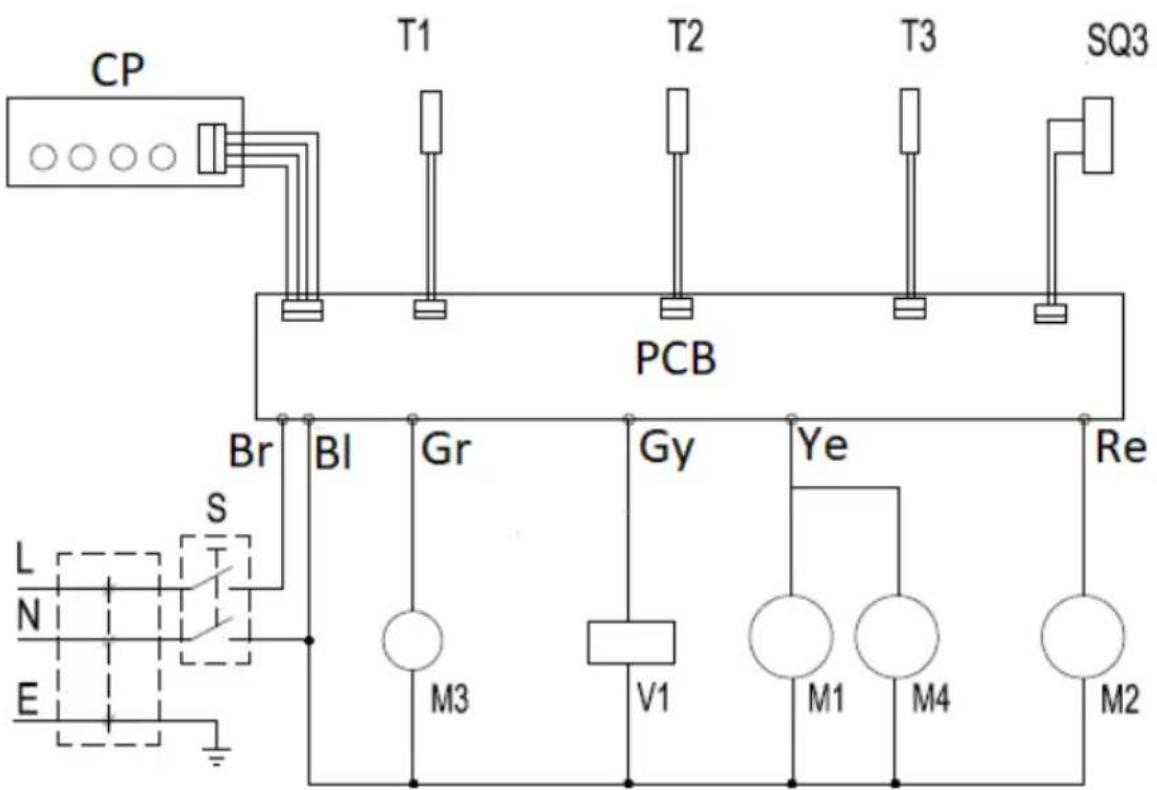

ELEKTROMOS DIAGRAM

CP T1 T2 T3 SQ3 PCB Br Bl Gr Gy Ye Re S L N E M3 V1 M1 M4 M2

CP - Vezérlópult

T1, T2, T3 - 1,2 és 3 hömérséklet-érzékelők

SQ3 - Vízszintérzékelő

PCB - Fő vezérlőpanel

S - kapcsoló

Br - Barna vezeték

BI - Kék vezeték

Gr - Zöld vezeték

Gy - Szürke vezeték

Ye - Sárga vezeték

Re - Piros vezeték

M1 - lepattogó motor

M2 - kompresszor

M3, M4 - ventilátor

V1 - mágnesszelep
