BRUGSANVISNING RCIC-25SF Royal Catering

Bemærk at denne brugervejledning er maskinoversat. Skønt der er blevet gjort en stor arbejdsindsats for at få oversættelserne så præcise som muligt, er ingen maskineoversættelser perfekte, og er heller ikke ment som erstatning for en menneskelig oversættelse. Den officielle brugervejledning er den engelske version. Vi hæfter ikke juridisk for misforståelser som følge af maskinelle fejloversættelser Såfremt der opstår tvivl om meningen, henviser vi til den engelske brugsanvisning da dette er den officielle version.

Tekniske data

Beskrivelse af parameteren	Værdi af parameteren
Produktnavn	Snekrystal-maskine
Model	RCIC-50SF	RCIC-25SF
Forsyningsspænding [V~] /Frekvens [Hz]	230 / 50
Nominel effekt [W]	380	240
Beskyttelsesklasse	I
IP beskyttelsesgrad	IPXO
Dimensioner [Bredde x dybde x højde; mm]	398 x 543 x 712 330	x 503 x 605
Weight [kg]	36	27
Kølemiddel type / mængde [g]	R290 / 40 R290 /	35
Kapacitet af isbeholder til færdig is [kg]	15 10
Type isoleringsgas	Polystyren
Klimaklasse	ST/4
Nominel strøm [A]	2,2	1,9
Effektivitet [kg/24h]* - gennemsnitsværdi målt ved 10 °C for vandtemperaturen og 15 °C for omgivelsestemperaturen ved den gentagne cyklus	50 25
Støjniveau [dB]	< 56	< 50
Omgivelsestemperatur ved brug[oc]	≥5 - ≤38

1. Generel beskrivelse

Denne betjeningsvejledning er beregnet til at hjælpe med sikker og pålidelig brug. Dette produkt er designet og produceret strengt i henhold til tekniske indikationer, ved hjælp af de nyeste teknologier og komponenter samt opretholdelse af de højeste kvalitetsstandarder.

LÆS BETJENINGSVEJLEDNINGEN OMHYGGELIGT INDEN DU STARTER MED AT ARBEJDE MED APPARATET

For at sikre en lang og pålidelig drift af apparatet er det nødvendigt at sørge for den korrekte betjening og vedligeholdelse i overensstemmelse med retningslinjerne angivet i denne betjeningsvejledning. De tekniske data og specifikationer angivet i denne betjeningsvejledning er aktuelle. Producenten forbeholder sig retten til at foretage ændringer i forbindelse med forøgelse af kvaliteten. Apparatet er designet og bygget på en sådan måde, at risikoen for støjemission begrænses til det laveste niveau.

Symbolforklaring

CE		Produktet opfylder kravene, angivet i de relevante sikkerhedsstandarder.
		Læs betjeningsvejledningen inden brug.
		Produktet er genanvendeligt.
		FORSIGTIG! eller ADVARSEL! eller HUSK! beskriver en given situation (generelt advarselsskilt)
		OBS! Advarsel mod elektrisk stød!
		OBS! Brandfare - letantændelige materialer!
		Obs! Varm overflade kan forårsage forbrændinger!

Udelukkende til indendørs brug.

OBS! Illustrationerne i denne betjeningsvejledning er kun til reference og kan i nogle detaljer afvige fra det faktiske produkt.

2. Brugssikkerhed

2.1. Elektrisk sikkerhed

a) Apparatets stik skal passe til stikkontakten. Du må ikke ændre stikket på nogen måde. Originale stik og passende stikkontakter reducerer risikoen for elektrisk stød.
b) Undgå kropskontakt med jordede dele såsom rør, radiatorer, ovne og køleskabe. Der er en øget risiko for elektrisk stød, hvis din krop er jordforbundet og i kontakt med udstyr, der udsættes for direkte regn, våde overflader og arbejder i fugtige omgivelser. Vand, der kommer ind i apparatet, øger risikoen for skader og elektrisk stød.
c) Rør ikke ved apparatet med våde eller fugtige hænder.
d) Brug ikke kablet til adapteren/strømkablet forkert. Brug den aldrig til at bære apparatet eller til at fjerne stikket fra stikkontakten. Hold ledningen væk fra varmekilder, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.
e) Hvis det ikke kan undgås at betjene et elektrisk værktøj i et fugtigt område, benyt en strømforsyning, der er beskyttet af en fejlstrømsafbryder (RCD). Brug af en RCD mindsker risikoen for elektrisk shock.

f) Det er forbudt at bruge udstyret, hvis forsyningsledningen er defekt eller viser tydelige tegn på slitage. En autoriseret elektriker eller servicetekniker skal udskifte den beskadigede ledning
g) For at undgå elektrisk stød må netledningen, stikket eller apparatet ikke nedsænkes i vand eller anden væske. Det er ikke tilladt at anvende udstyret på våde overflader.
h) OBS – LIVSFARE! Under rengøring eller brug af udstyret må det under ingen omstændigheder dyppes i vand eller andre væsker.

2.2. Sikkerhed på arbejdspladsen

a) Oprethold orden på arbejdspladsen og god belysning. Uorden eller dårlig belysning kan føre til ulykker. Vær forudseende, se, hvad du gør, og brug din sunde fornuft, när du bruger apparatet.
b) Hvis du er i tvivl om, hvorvidt maskinen fungerer korrekt eller den er beskadiget, kontakt producentens serviceafdeling.
c) Produktet må kun repareres af producentens service. Det er forbudt at reparere udstyret selv!
d) I tilfælde af ild eller brand under apparatets drift skal du kun bruge tørpulverslukkere eller kuldioxid (CO2) ildslukkere til at slukke ilden.
e) Gem betjeningsvejledningen til fremtidig brug. Hvis apparatet videregives til tredjemand, skal betjeningsvejledningen også afleveres sammen med apparatet.
f) Emballageelementer og små samleelementer bør opbevares utilgængeligt for børn.

2.3. Personlig sikkerhed

a) Du må ikke betjene dette apparat, hvis du er træt, syg eller påvirket af alkohol, stoffer eller medicin, der kan forringe din evne til at betjene apparatet.

b) Apparatet er ikke beregnet til at blive brugt af personer (herunder børn) med nedsatte mentale, sensoriske eller intellektuelle funktioner eller personer, der mangler erfaring og/eller viden, medmindre de er under opsyn eller er blevet instrueret af en person, der er ansvarlig for deres sikkerhed, om, hvordan de skal betjene apparatet.

c) Enheden kan betjenes af fysisk egnede personer, som er i stand til at betjene apparatet og som er blevet uddannet i miljø og sikkerhed.

d) For at forhindre utilsigtet opstart skal du sørge for, at kontakten er slukket, før du tilslutter en strømkilde.

e) Apparatet er ikke et legetøj. Børn skal overvåges, så de ikke leger med produktet.

f) Placer ikke hænderne eller andre genstande inde i køreapparatet!

2.4. Sikker brug af apparatet

a) Maskinen skal være placeret på et stabilt underlag. Brug værktøjer, der er egnede til applikationen. Et korrekt udvalgt produkt vil udføre det arbejde, som det er designet til, bedre og mere sikkert.
b) Brug ikke apparatet, hvis ON/OFF-knappen ikke fungerer korrekt (tænder og slukker ikke). Apparater, der ikke kan styres med kontakten er farlige, må ikke fungere og skal repareres.
c) Afbryd enheden fra strømforsyningen, før den justeres, rengøres eller serviceres. Denne forebyggende foranstaltning reducerer risikoen for utiligtet aktivering.
d) Reparation og vedligeholdelse af apparater bør udføres af kvalificerede personer, der kun bruger originale reservedele. Dette vil sikre sikker brug.
e) For at sikre apparatets konstruerede driftsintegritet må du ikke fjerne fabriksinstallerede dæksler eller fjerne skruer.
f) Når du transporterer eller flytter enheden fra lageret til anvendelsesstedet, skal du overholde de sundheds- og sikkerhedsregler for manuel håndtering, der gælder i det land, hvor enheden anvendes.
g) Undgå situationer, hvor enheden standser under kraftig belastning under drift. Dette kan få drevkomponenterne til at overophede og som følge heraf beskadige apparatet.
h) Rør ikke ved bevægelige dele eller tilbehør, medmindre enheden er frakoblet stikket.
i) Du må ikke flytte, flytte eller dreje apparatet, mens det er i drift.
j) Rengør apparatet regelmæssigt for at forhindre permanent bundfældning af snavs.
k) Apparatet er ikke et legetøj. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn af en voksen.
I) Det er forbudt at forstyrre konstruktionen af apparatet for at ændre dets parametre eller konstruktion.
m) Hold apparatet væk fra varmekilder og ild.
n) Apparatets ventilationsåbninger må ikke blokeres!
o) Før den første brug og efter hver transport skal apparatet stilles på det sted, det skal stå, og der skal gå mindst 12 timer, før det startes.
p) Det anbefales at bruge rindende vand.
q) Sæt ikke apparatet på hovedet eller vippe det i en vinkel på mere end 45°.
r) Hold en fri plads omkring enheden (mindst 15 cm på hver side).
s) For at undgå at beskadige kompressoren må du ikke trykke på tænd/slukknappen oftere end hvert 5. minut.

t) Under drift kan temperaturen i nærheden af kompressoren og kondensatoren nå op på 70-90 °C. Rør ikke ved disse elementer, og placer dem ikke i nærheden af brændbare materialer.
u) Brug ikke mekaniske anordninger til at fremskynde afkølingsprocessen!
v) Beskadig ikke kølemiddelsystemet.
w) Brug ikke andre elektriske apparater i drikkekøleren end dem, der leveres af producenten.
x) Eksplosive materialer, f.eks. aerosoler, der indeholder brændbare materialer, må ikke opbevares inde i apparatet.

OBS! På trods af at apparatet er designet til at være sikker, har tilstrækkelige beskyttelsesmidler og på trods af brugen af yderligere brugersikkerhedselementer, er der stadig en lille risiko for uheld eller personskade, mens du arbejder med apparatet. Det anbefales at udvise forsigtighed og sund fornuft, når du bruger det.

3. Brugsanvisning

Apparatet er designet til fremstilling af flageis, der anvendes til kolde drikkevarer (alkoholiske og ikke-alkoholiske) samt til opbevaring, præsentation og servering af mad.

Enheden er beregnet til hjemmebrug. Den er ikke beregnet til langtidsopbevaring af is.

Enhver skade, der skyldes forkert brug, er brugerens ansvar.

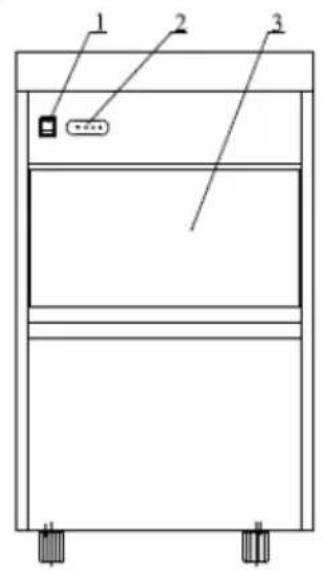

3.1. Produktoversigt

1 2 3

1. Strømafbryder
2. Kontrolpanel
3. Dør
4. Temperaturføler
5. Isskovl
6. Bagpanel med navneskilt og ledningsdiagram.
7. Strømkabel
8. Aftapningsprop (dræning)
9. Udløb for vandafløb
10. Justerbar fod (x4)
11. Slange til vandforsyning
12. Afløbsslange

3.2. Klargøring til drift

Den omgivende temperatur bør ikke overstige 5-38 °C, og den relative luftfugtighed bør ikke overstige 85 %. Apparatet skal placeres på en måde, der sikrer god luftcirkulation. Der skal opretholdes en afstand på mindst 15 cm fra apparatets væg. Hold apparatet væk fra varme overflader. Apparatet skal altid bruges på en jævn, stabil, ren, brandsikker og tør overflade og uden for rækkevidde af børn og mennesker med nedsatte mentale, sensoriske og mentale funktioner. Apparatet skal placeres på en sådan måde, at netstikket når som helst kan nås. Sørg for, at strømforsyningen til apparatet svarer til de data, der er angivet på typeskiltet!

VIGTIGT: Efter installation og nivellering af enheden på dens endelige placering skal du vente 12 timer, før du bruger den første gang! Det samme gælder for ændring af enhedens placering.

MONTERING AF APPARATET

Placér enheden på dens endelige placering, og tilslut den til en løbende drikkevandsforsyning (vandtrykket skal være mellem 1,5 \~ 3 bar) og et kloakudløb eller en egnet spildevandstank. Når du tilslutter til den rindende vandforsyning, skal du sørge for at montere pakninger på forbindelsesdelene. Kilden til det rindende vand bør have en ventil, der lukker for tilførslen. Tilslut derefter strømkablet til strømkilden.

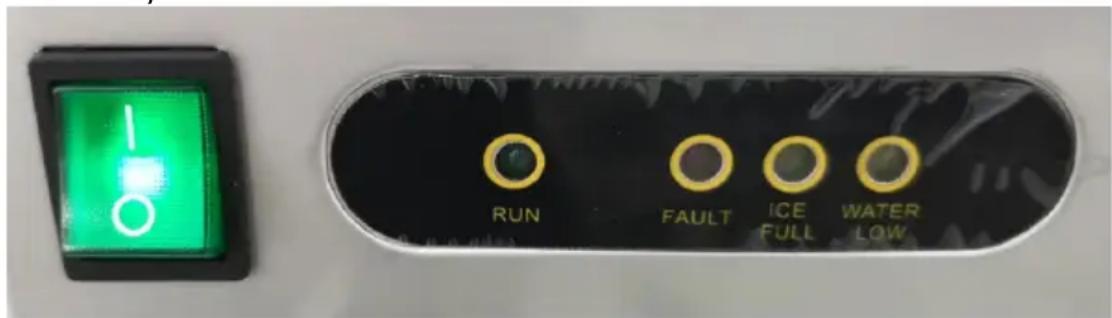

3.3. Arbejde med apparatet

• Tænd for strømmen ved at sætte kontakten i position "I" (den lyser), og apparatet begynder at fungere - indikatoren "RUN" lyser. Denne lampe er tændt, når maskinen producerer is.
• Hele isproduktionsprocessen er automatisk og reguleres automatisk af apparatet, dvs. vandtilførsel -> isproduktion -> knusning -> servering -> opbevaring.
• Hvis der opstår problemer under produktionen af is, angiver maskinen problemet med den relevante indikator på kontrolpanelet (se billedet nedenfor):

"WATER LOW" - ingen vandforsyning eller en fejl i systemet (enheden stopper yderligere isfremstilling).

VIGTIGT: Hvis kompressoren stopper af en eller anden grund (intet vand, for meget is osv.), skal du vente mindst 5 minutter, før du genstarter apparatet.

- Tøm regelmæssigt overskydende vand fra enheden for at forhindre spontan lækage.

a) Tag netstikket ud og lade apparatet køle helt af inden hver rengøring, justering eller udskiftning af tilbehør, og også når apparatet ikke er i brug.

- Vent på, at de roterende elementer stopper.

b) Brug kun ikke-ætsende midler til at rengøre overfladen.

c) Der må kun bruges milde rengøringsmidler til rengøring af overflader, der kommer i kontakt med mad.

d) Alle dele skal tørres grundigt efter hver rengøring og før apparatet genbruges.

e) Det er forbudt at sprøjte apparatet med en vandstrøm eller nedsænke det i vand.

f) Sørg for, at vand ikke trænger ind gennem ventilationsåbningerne i huset.

g) Ventilationsåbningerne skal rengøres med en børste og trykluft.

h) Der bør udføres regelmæssig inspektion af apparatet med hensyn til dens tekniske effektivitet og eventuelle skader.

i) Brug en blød og fugtig klud til rengøring.

j) Brug ikke skarpe og/eller metalgenstande (f.eks. stålbørste eller metalspatel) til rengøring, da de kan beskadige overfladen af apparatets materiale.

k) Rengør ikke apparatet med sure stoffer, medicinske midler, fortyndere, brændstof, olier eller andre kemikalier, da disse kan beskadige apparatet.

I) Hvis enheden ikke bruges i længere tid, skal du afbryde den fra strømforsyningen, tømme det ophobede vand og tørre isbeholderen grundigt af med en ren klud.

BORTSKAFFELSE F BRUGT UDSTYR.

Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald ved slutningen af dets levetid, men skal bringes til et indsamlingssted for genbrug af elektriske og elektroniske apparater. Dette er angivet med symbolet på produktet, brugsvejledningen eller emballagen. Materialerne, der bruges i apparatet kan genbruges i overensstemmelse med deres mærkning. Takket være genbrug, brug af materialer eller andre former for genbrug af brugte enheder yder du et væsentligt bidrag til beskyttelsen af vores miljø.

Lokal administration giver dig oplysninger om det relevante punkt til bortskaffelse af brugte enheder..

PROBLEML∅SNING

Problem	Mulig årsag	Anbefaling
Apparatet virker ikke.	a) Spændingen er for lav.b) Omgivelsestemperaturen i det miljø, hvor apparatet er placeret, er under 5 °C.	a) Sluk for enheden, og start den først, når spændingen er stabiliseret.b) Vent, indtil den omgivende temperatur stiger, eller installer enheden på et sted med en højere omgivende temperatur.
Indikatoren "WATER LOW" er tændt.	a) Der er ikke vand i indløbet.b) Vandventilen er defekt.c) Vandtrykket i vandtilslutningen er for lavt.	a) Kontroller vandforsyningen - hvis der er vand i systemet, skal du genstarte enheden.b) Kontroller vandindløbsventilen.c) Sørg for, at vandtrykket i systemet er over 1,5 bar.
Kompressore n starter ikke.	a) Der er ikke vand i systemet.b) Fuld isbeholder.	a) Kontroller vandtilslutningen (vandtilførselsslang e og vandindløbsventil).b) Tøm isen fra beholderen.
Kompressore n kører, men der produceres ingen is.	a) Lækage af kølemiddel - lækage i systemet.b) Tilstoppet kølemiddelventilatorkompress or.c) Defekt ventilator.	a) Fyld kølemidlet i systemet, og kontrollér, om der er utætheder.b) Fyld systemet med nitrogen ( N_2 ), og kontrollér, om det er tilstoppet, og udskift filteret (tørretumbler).c) Kontroller, om ventilatoren starter.
Lyset "FAULT" er tændt konstant.	a) Isflager er ikke fuldt dannet.	a) Kontroller, om magnetventilen åbner. Hvis ikke, skal du udskifte den med en ny.
Kontrollampe n "ICE FULL" blinker.	a) Isniveausensoren har ikke korrekt kontakt, dvs. den er blokeret eller defekt.	a) Kontroller og udskift om nødvendigt sensoren med en ny.
Kontrollerne "WATER LOW" og "ICE FULL" lyser samtidig.	a) Vandtilførslen er blokeret og forårsager en fejl på grund af for lav omgivelsestemperatur.	a) Stop enheden, og vent, indtil den omgivende temperatur stiger til 10°C, eller kontakt et autoriseret servicecenter.

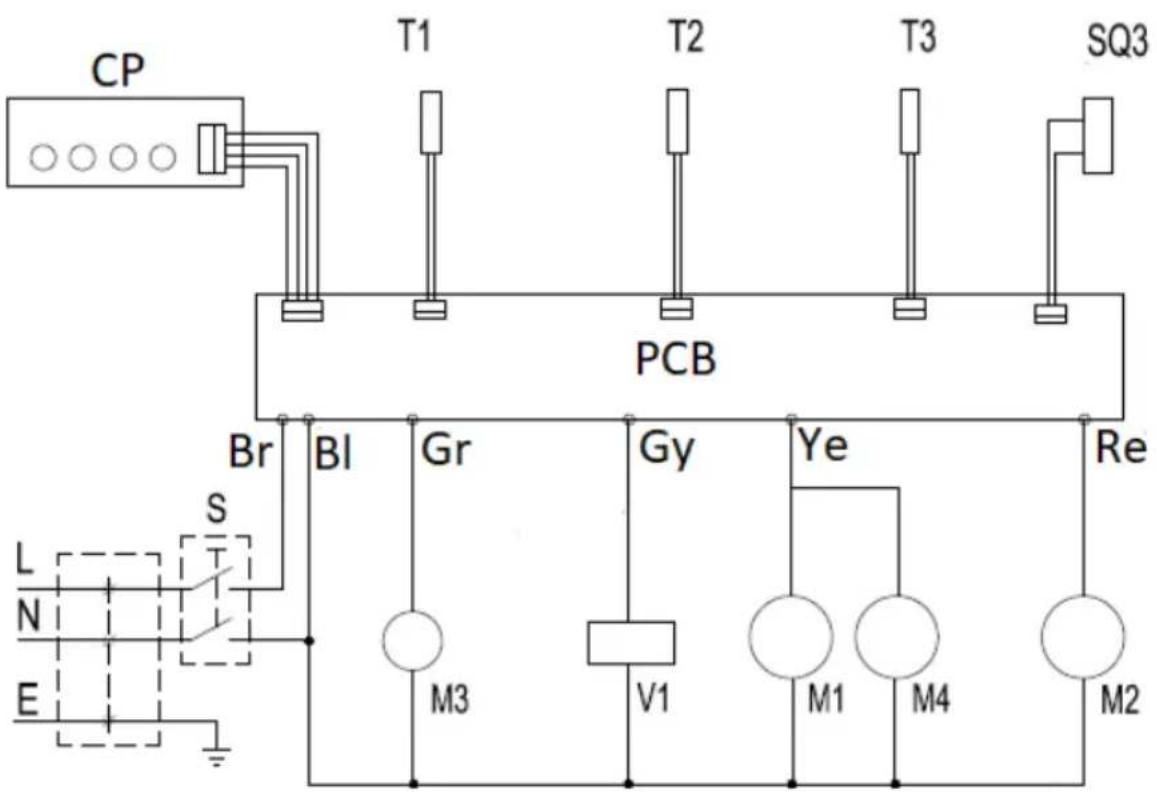

ELEKRISK DIAGRAM

CP T1 T2 T3 SQ3 PCB Br Bl Gr Gy Ye Re S L N E M3 V1 M1 M4 M2

CP - Kontrolpanel

PCB - hovedkontrolkort

S - Skift

Br - Brun ledning

BI - Blå ledning

Gr - grøn ledning

Gy - grå ledning

Ye - gul ledning

Re - Rød ledning

M1 - flagermotor

M2 - kompressor

M3, M4 - ventilator

V1 - Solenoide
