BRUGSANVISNING RCIC-50FI Royal Catering

Bemærk at denne brugervejledning er maskinoversat. Skønt der er blevet gjort en stor arbejdsindsats for at få oversættelserne så præcise som muligt, er ingen maskineoversættelser perfekte, og er heller ikke ment som erstatning for en menneskelig oversættelse. Den officielle brugervejledning er den engelske version. Vi hæfter ikke juridisk for misforståelser som følge af maskinelle fejloversættelser Såfremt der opstår tvivl om meningen, henviser vi til den engelske brugsanvisning da dette er den officielle version.

Tekniske data

Beskrivelse af parameteren	Værdi af parameteren
Produktnavn	Isterningmaskine
Model	RCIC-80FI	RCIC-50FI	RCIC-30FI	RCIC-25FI
Forsyningsspænding [V~] / Frekvens [Hz]	230 / 50
Nominel effekt [W]	580	380	240	240
Beskyttelsesklasse	I
IP beskyttelsesgrad	IPX0
Dimensioner [Bredde x dybde x højde; mm]	612 x 680 x 1050	610 x 500 x 915	513 x 398 x 778	512 x 400 x 778
Weight [kg]	52	39	28	28
Kølemiddel type / mængde [g]	R290 / 90	R290 / 68	R290 / 42	R290 / 42
Kapacitet af isbeholder til færdig is [kg]	55 25 7	7
Type isoleringsgas	Polystyren
Klimaklasse	ST/4
Nominel strøm [A]	3,3	2,5	2,2	2,2
Effektivitet [kg/24h]* - gennemsnitsværdi målt ved 10 °C for vandtemperaturen og 15 °C for omgivelsestemperaturen ved den gentagne cyklus	80	50	30	25
Støjniveau [dB]	< 62
Omgivende temperatur ved brug[oc]	≥10 - ≤38
Dimensioner for en enkelt isterning [mm]	~23,5 x 22 x 22 x 22	~21 x 20 x 23	~24 x 22 x 20	~26 x 20 x 18,5

1. Generel beskrivelse

Denne betjeningsvejledning er beregnet til at hjælpe med sikker og pålidelig brug. Dette produkt er designet og produceret strengt i henhold til tekniske indikationer, ved hjælp af de nyeste teknologier og komponenter samt opretholdelse af de højeste kvalitetsstandarder.

LÆS BETJENINGSVEJLEDNINGEN OMHYGGELIGT INDEN DU STARTER MED AT ARBEJDE MED APPARATET

For at sikre en lang og pålidelig drift af apparatet er det nødvendigt at sørge for den korrekte betjening og vedligeholdelse i overensstemmelse med retningslinjerne angivet i denne betjeningsvejledning. De tekniske data og specifikationer angivet i denne betjeningsvejledning er aktuelle. Producenten forbeholder sig retten til at foretage ændringer i forbindelse med forøgelse af kvaliteten. Apparatet er designet og bygget på en sådan måde, at risikoen for støjemission begrænses til det laveste niveau.

Symbolforklaring

		Produktet opfylder kravene, angivet i de relevante sikkerhedsstandarder.
		Læs betjeningsvejledningen inden brug.
		Produktet er genanvendeligt.
		FORSIGTIG! eller ADVARSEL! eller HUSK! beskriver en given situation (generelt advarselsskilt)
		OBS! Advarsel mod elektrisk stød!
		OBS! Brandfare - letantændelige materialer!
		Obs! Varm overflade kan forårsage forbrændinger!

Udelukkende til indendørs brug.

OBS! Illustrationerne i denne betjeningsvejledning er kun til reference og kan i nogle detaljer afvige fra det faktiske produkt.

2. Brugssikkerhed

2.1. Elektrisk sikkerhed

a) Apparatets stik skal passe til stikkontakten. Du må ikke ændre stikket på nogen måde. Originale stik og passende stikkontakter reducerer risikoen for elektrisk stød.
b) Undgå kropskontakt med jordede dele såsom rør, radiatorer, ovne og køleskabe. Der er en øget risiko for elektrisk stød, hvis din krop er jordforbundet og i kontakt med udstyr, der udsættes for direkte regn, våde overflader og arbejder i fugtige omgivelser. Vand, der kommer ind i apparatet, øger risikoen for skader og elektrisk stød.
c) Rør ikke ved apparatet med våde eller fugtige hænder.
d) Brug ikke kablet til adapteren/strømkablet forkert. Brug den aldrig til at bære apparatet eller til at fjerne stikket fra stikkontakten. Hold ledningen væk fra varmekilder, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.
e) Hvis det ikke kan undgås at betjene et elektrisk værktøj i et fugtigt område, benyt en strømforsyning, der er beskyttet af en fejlstrømsafbryder (RCD). Brug af en RCD mindsker risikoen for elektrisk shock.

f) Det er forbudt at bruge udstyret, hvis forsyningsledningen er defekt eller viser tydelige tegn på slitage. En autoriseret elektriker eller servicetekniker skal udskifte den beskadigede ledning
g) For at undgå elektrisk stød må netledningen, stikket eller apparatet ikke nedsænkes i vand eller anden væske. Det er ikke tilladt at anvende udstyret på våde overflader.
h) OBS – LIVSFARE! Under rengøring eller brug af udstyret må det under ingen omstændigheder dyppes i vand eller andre væsker.
i) Brug aldrig produktet i rum med meget høj luftfugtighed/i direkte nærhed af vandbeholdere.

2.2. Sikkerhed på arbejdspladsen

a) Oprethold orden på arbejdspladsen og god belysning. Uorden eller dårlig belysning kan føre til ulykker. Vær fremadrettet, se hvad du laver, og brug sund fornuft, när du bruger dette udstyr.
b) Apparatet må ikke bruges i eksplosionsfarlige atmosfærer, f.eks. i nærheden af brandfarlige væsker, gasser eller støv. Apparatet danner gnister, som kan antænde støv eller dampe.
c) Hvis du er i tvivl om, hvorvidt enheden fungerer, skal du kontakte producentens tekniske tjeneste.
d) Produktet må udelukkende repareres af producentens serviceafdeling. Det er forbudt at reparere udstyret selv!
e) I tilfælde af ild eller brand under apparatets drift skal du kun bruge tørpulverslukkere eller kuldioxid (CO2) ildslukkere til at slukke ilden.
f) Sikkerhedsmærkaterne bør kontrolleres regelmæssigt. Hvis klistermærkerne er ulæselige, skal de udskiftes.
g) Gem betjeningsvejledningen til senere brug. Hvis apparatet videregives til tredjemand, skal betjeningsvejledningen også afleveres sammen med apparatet.
h) Emballageelementer og små samleelementer bør opbevares utilgængeligt for børn.
i) Under brug af udstyret i kombination med andet udstyr skal anvisninger indeholdt i vejledninger for andet udstyr også overholdes.

2.3. Personlig sikkerhed

a) Du må ikke betjene dette apparat, hvis du er træt, syg eller påvirket af alkohol, stoffer eller medicin, der kan forringe din evne til at betjene apparatet.
b) Apparatet er ikke beregnet til at blive brugt af personer (herunder børn) med nedsatte mentale, sensoriske eller intellektuelle funktioner eller personer, der

mangler erfaring og/eller viden, medmindre de er under opsyn eller er blevet instrueret af en person, der er ansvarlig for deres sikkerhed, om, hvordan de skal betjene apparatet.

c) Vær forsigtig og brug din sunde fornuft, når du betjener denne enhed. Et øjebliks uopmærksomhed under betjening af apparatet kan medføre alvorlig personskade.
d) For at forhindre utilsigtet opstart skal du sørge for, at kontakten er slukket, før du tilslutter en strømkilde.
e) Apparatet er ikke et legetøj. Børn bør være under opsyn for at sikre, at de ikke leger med apparatet.

2.4. Sikker brug af apparatet

a) Maskinen skal være placeret på et stabilt underlag. Brug værktøjer, der er egnede til applikationen. Et korrekt udvalgt produkt vil udføre det arbejde, som det er designet til, bedre og mere sikkert.
b) Brug ikke apparatet, hvis ON/OFF-knappen ikke fungerer korrekt (tænder og slukker ikke). Apparater, der ikke kan styres med kontakten er farlige, må ikke fungere og skal repareres.
c) Fjern stikket fra stikkontakten, før du foretager justeringer, skifter tilbehøret eller opbevarer værktøjet. Denne forebyggende foranstaltning reducerer risikoen for utilsigtet aktivering.
d) Inden justering og udskiftning af tilbehør påbegyndes og også efter endt arbejde med apparatet, skal du afbryde trykslangen. Denne forebyggende foranstaltning reducerer risikoen for en ulykke.
e) Opbevar ubrugte produkter uden for børns rækkevidde og for personer, der ikke er bekendt med apparatet eller denne manual. Produkterne er farlige i hænderne på uerfarne brugere.
f) Hold produktet i god stand. Kontroller, at der ikke er generelle skader eller fejl i forbindelse med bevægelige dele (revner i dele og komponenter eller andre forhold, der kan påvirke sikker drift af apparatet). I tilfælde af fejl skal apparatet repareres før brug.
g) Opbevar apparatet utilgængeligt for børn.
h) Reparation og vedligeholdelse af apparater bør udføres af kvalificerede personer, der kun bruger originale reservedele. Dette vil sikre sikker brug.
i) For at sikre apparatets konstruerede driftsintegritet må du ikke fjerne fabriksinstallerede dæksler eller fjerne skruer.
j) Ved transport og flytning af apparatet fra opbevaringsstedet til brugsstedet skal der tages hensyn til principperne for arbejdsmiljø og sikkerhed ved manuelt transportarbejde, der er gældende i det land, hvor apparaterne bruges.

k) Rør ikke ved bevægelige dele eller tilbehør, medmindre enheden er frakoblet stikket.

I) Du må ikke flytte, flytte eller dreje apparatet, mens det er i drift.

m) Efterlad ikke apparatet uden opsyn, när det er tændt.

n) Rengør apparatet regelmæssigt for at forhindre permanent bundfældning af snavs.

o) Hvis du bemærker lækage fra udstyret eller slangerne, skal du straks afbryde trykluftforsyningen og reparere fejlen.

p) Apparatet er ikke et legetøj. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn af en voksen.

q) Apparatet må ikke startes tomt.

r) Det er forbudt at forstyrre konstruktionen af apparatet for at ændre dets parametre eller konstruktion.

s) Hold apparatet væk fra varmekilder og ild.

t) Maskinen skal være placeret på et stabilt underlag.

u) Apparatets ventilationsåbninger må ikke blokeres!

v) For at undgå at beskadige kompressoren skal du holde en pause på mindst 5 minutter mellem hvert tryk på tænd/sluk-knappen.

w) Brug kun drikkevand til at lave isterninger.

y) Opbevar, brug og transporter kun enheden i oprejst stilling.

z) Vip ikke apparatet mere end 45 °.

aa) Udelukkende til indendørs brug.

bb) Eksplosive stoffer såsom dåser, der indeholder komprimeret brandfarlig gas må ikke opbevares i apparatet.

cc) OBS! Enheden indeholder brændbare stoffer i sin konstruktion. Af denne grund skal apparatet bortskaffes af specialister i slutningen af dets levetid.

aa) Vær forsigtig med ikke at beskadige nogen dele af enheden, især ikke dem, der indeholder kølemidlet. Hvis kølemidlet kommer i kontakt med øjnene, kan det forårsage alvorlige øjenskader.

ee) Under drift kan temperaturen i nærheden af kompressoren og kondensatoren nå op på 70-90 °C. Rør ikke ved disse elementer, og placer dem ikke i nærheden af brændbare materialer.

ff) For at undgå at beskadige kompressoren må du ikke trykke på tænd/slukknappen oftere end hvert 5. minut.

gg) Brug ikke andre elektriske apparater i drikkekøleren end dem, der leveres af producenten.

brugersikkerhedselementer, er der stadig en lille risiko for uheld eller personskade, mens du arbejder med apparatet. Det anbefales at udvise forsigtighed og sund fornuft, når du bruger det.

3. Brugsanvisning

Enheden er designet til fremstilling af isterninger, der almindeligvis anvendes til bl.a. alkoholiske og ikke-alkoholiske drikkevarer.

Enheden er beregnet til hjemmebrug. Den er ikke beregnet til langtidsopbevaring af is.

Enhver skade, der skyldes forkert brug, er brugerens ansvar.

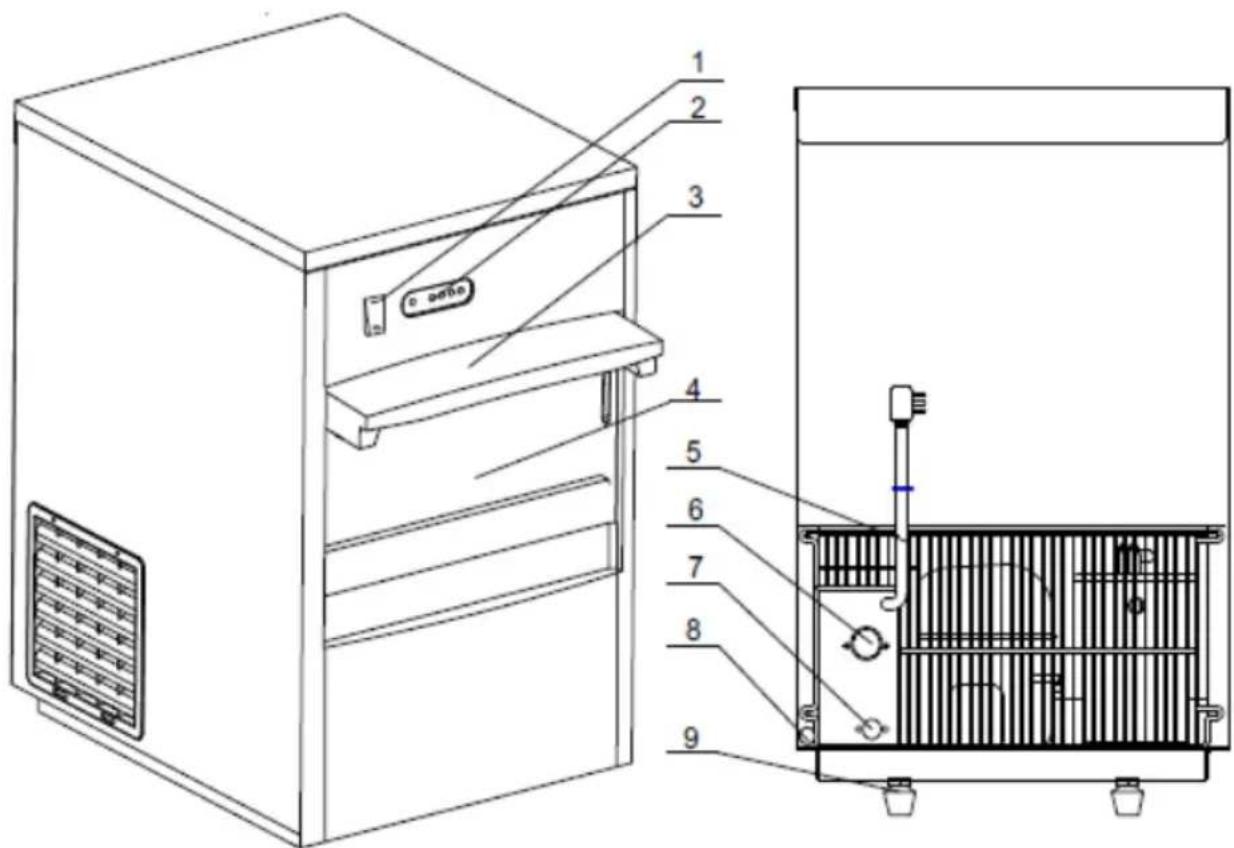

3.1. Produktoversigt

1. Strømafbryder
2. Kontrolpanel
3. Dør
4. Beholder til den producerede is
5. Strømkabel

6. Tilslutning til vandforsyningsslangen

7. Tilslutning til afløbsslangen

8. Aftapningsprop (dræning)
9. Justerbar fod (x4)

3.2. Klargøring til drift

Den omgivende temperatur bør ikke overstige 10-38 °C, og den relative luftfugtighed bør ikke overstige 85 %. Apparatet skal placeres på en måde, der sikrer god luftcirkulation. Der skal opretholdes en afstand på mindst 15 cm fra apparatets væg. Hold apparatet væk fra varme overflader. Apparatet skal altid bruges på en jævn, stabil, ren, brandsikker og tør overflade og uden for rækkevidde af børn og mennesker med nedsatte mentale, sensoriske og mentale funktioner. Apparatet skal placeres på en sådan måde, at netstikket når som helst kan nås. Sørg for, at strømforsyningen til apparatet svarer til de data, der er angivet på typeskiltet!

VIGTIGT: Efter installation og nivellering af enheden på dens endelige placering skal du vente 12 timer, før du bruger den første gang! Det samme gælder for ændring af enhedens placering.

MONTERING AF APPARATET

Placér enheden på dens endelige placering, og tilslut den til en løbende drikkevandsforsyning (vandtrykket skal være mellem 1 \~ 7,8 bar) og et kloakudløb eller en egnet spildevandstank.

BEMÆRK: Afvandingsslangen og dens ende skal placeres under apparatets afvandingshul - dette sikrer problemfri vandafledning.

BEMÆRK: Enheden kan også fungere med en vandtilslutning udstyret med et eksternt filtreringssystem, men husk i så fald at skifte vandfilteret regelmæssigt i henhold til anbefalingerne fra producenten af det installerede vandrensningssystem.

3.3. Arbejde med apparatet

BEMÆRK: Når du starter maskinen første gang eller efter lang tids tomgang, skal du skrue aftapningsproppen af og tømme vandet. I de første 2 cyklusser af isproduktionen bliver apparatet renset indefra, så den producerede is er IKKE egnet til konsum!

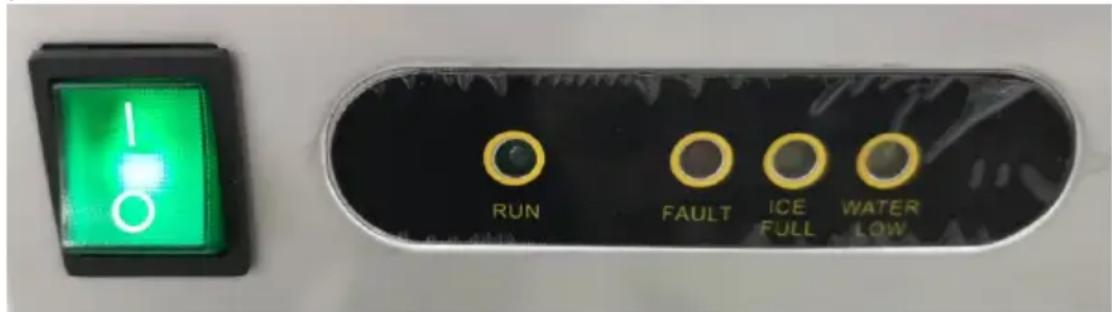

• Tænd for strømmen ved at sætte kontakten i position "I" (den lyser), og apparatet begynder at fungere - indikatoren "RUN" lyser. Denne lampe er tændt, när maskinen producerer is.
• Hele isproduktionsprocessen er automatisk og reguleres automatisk af apparatet, dvs. vandtilførsel -> isproduktion -> servering -> opbevaring (opbevaringsbeholderen til isterningerne er forseglet for at forlænge isens holdbarhed)
• Hvis der opstår problemer under produktionen af is, angiver maskinen problemet med den relevante indikator (se billedet nedenfor):

"ICE FULL" - isterningebeholderen er fuld, eller den omgivende temperatur er under 10 °C (apparatet stopper al yderligere isfremstilling). "WATER LOW" (permanent tændt) - vandmangel eller fejl i drikkevandsforsyningen (apparatet stopper al yderligere isfremstilling - genstart apparatet, så snart der kommer vand).

"WATER LOW" (blinker) - ingen vand i den løbende vandforsyning (enheden stopper med at producere is, men så snart vandet i systemet vender tilbage, starter isproduktionen automatisk igen).

VIGTIGT: Hvis kompressoren stopper af en eller anden grund (intet vand, for meget is osv.), skal du vente mindst 5 minutter, før du genstarter apparatet.

- Tøm regelmæssigt overskydende vand fra enheden for at forhindre spontan lækage.

a) Tag netstikket ud og lade apparatet køle helt af inden hver rengøring, justering eller udskiftning af tilbehør, og også når apparatet ikke er i brug.
- Vent på, at de roterende elementer stopper.
b) Brug kun ikke-ætsende midler til at rengøre overfladen.
c) Der må kun bruges milde rengøringsmidler til rengøring af overflader, der kommer i kontakt med mad.
d) Alle dele skal tørres grundigt efter hver rengøring og før apparatet genbruges.
e) Det er forbudt at sprøjte apparatet med en vandstrøm eller nedsænke det i vand.

f) Sørg for, at vand ikke trænger ind gennem ventilationsåbningerne i huset.
g) Ventilationsåbningerne skal rengøres med en børste og trykluft.
h) Der bør udføres regelmæssig inspektion af apparatet med hensyn til dens tekniske effektivitet og eventuelle skader.
i) Brug en blød og fugtig klud til rengøring.
j) Brug ikke skarpe og/eller metalgenstande (f.eks. stålbørste eller metalspatel) til rengøring, da de kan beskadige overfladen af apparatets materiale.
k) Rengør ikke apparatet med sure stoffer, medicinske midler, fortyndere, brændstof, olier eller andre kemikalier, da disse kan beskadige apparatet.
I) Hvis enheden ikke bruges i længere tid, skal du afbryde den fra strømforsyningen, tømme det ophobede vand og tørre isbeholderen grundigt af med en ren klud.

BORTSKAFFELSE F BRUGT UDSTYR.

Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald ved slutningen af dets levetid, men skal bringes til et indsamlingssted for genbrug af elektriske og elektroniske apparater. Dette er angivet med symbolet på produktet, brugsvejledningen eller emballagen. Materialerne, der bruges i apparatet kan genbruges i overensstemmelse med deres mærkning. Takket være genbrug, brug af materialer eller andre former for genbrug af brugte enheder yder du et væsentligt bidrag til beskyttelsen af vores miljø.

Lokal administration giver dig oplysninger om det relevante punkt til bortskaffelse af brugte enheder..

PROBLEML∅SNING

Problem	Mulig årsag	Anbefaling
Apparatet virker ikke.	a) Spændingen er for lav.b) Omgivelsestemperaturen i det miljø, hvor apparatet er placeret, er under 10^ C.	a) Sluk for enheden, og start den først, når spændingen er stabiliseret.b) Vent, indtil den omgivende temperatur stiger, eller installer enheden på et sted med en højere omgivende temperatur.
Kompressore n kører, men	a) Lækage af kølemiddel -lækage i systemet.	a) Fyld kølemidlet i systemet, og
der produceres ingen is (reparation af service)	b) Tilstoppet kølemiddelventilatorkompress or.c) Elektroventilen sidder fast i åbent.d) Defekt ventilator.e) Hallsensor defekt.	kontrollér, om der er utætheder.b) Fyld systemet med nitrogen ( N_2 ), og kontrollér, om det er tilstoppet, og udskift filteret (tørretumbler).c) Udskift magnetventilen.d) Kontroller Hall-sensoren.
Kompressore n starter ikke.	a) Der er ikke vand i systemet.b) Fuld isbeholder.c) Kompressoren stopper (overophedning af kompressorens yderside).	a) Kontroller vandtilslutningen (vandtilførselsslange og vandindløbsventil).b) Tøm isen fra beholderen.c) Sluk for apparatet, og sluk det igen efter ca. 1 time.
Indikatoren "WATER LOW" er tændt.	a) Der er ikke vand i indløbet.b) Vandventilen er defekt.c) Vandtrykket i vandtilslutningen er for lavt.	a) Kontroller tilslutningen til det rindende vand, og genstart enheden.b) Kontroller vandventilen.c) Kontroller trykket i vandtilslutningen.
Lyset "FAULT" blinker hvert sekund.	a) Temperatursensor defekt.	a) Udskift temperaturføleren.
Lyset "FAULT" blinker hvert 5. sekund.	a) Vandblandersensoren virker ikke.	a) Kontroller forbindelsen til vandblandersensor en.
Lyset "FAULT" er tændt konstant.	a) Problem med kølesystemet.	a) Kontroller kølesystemet.

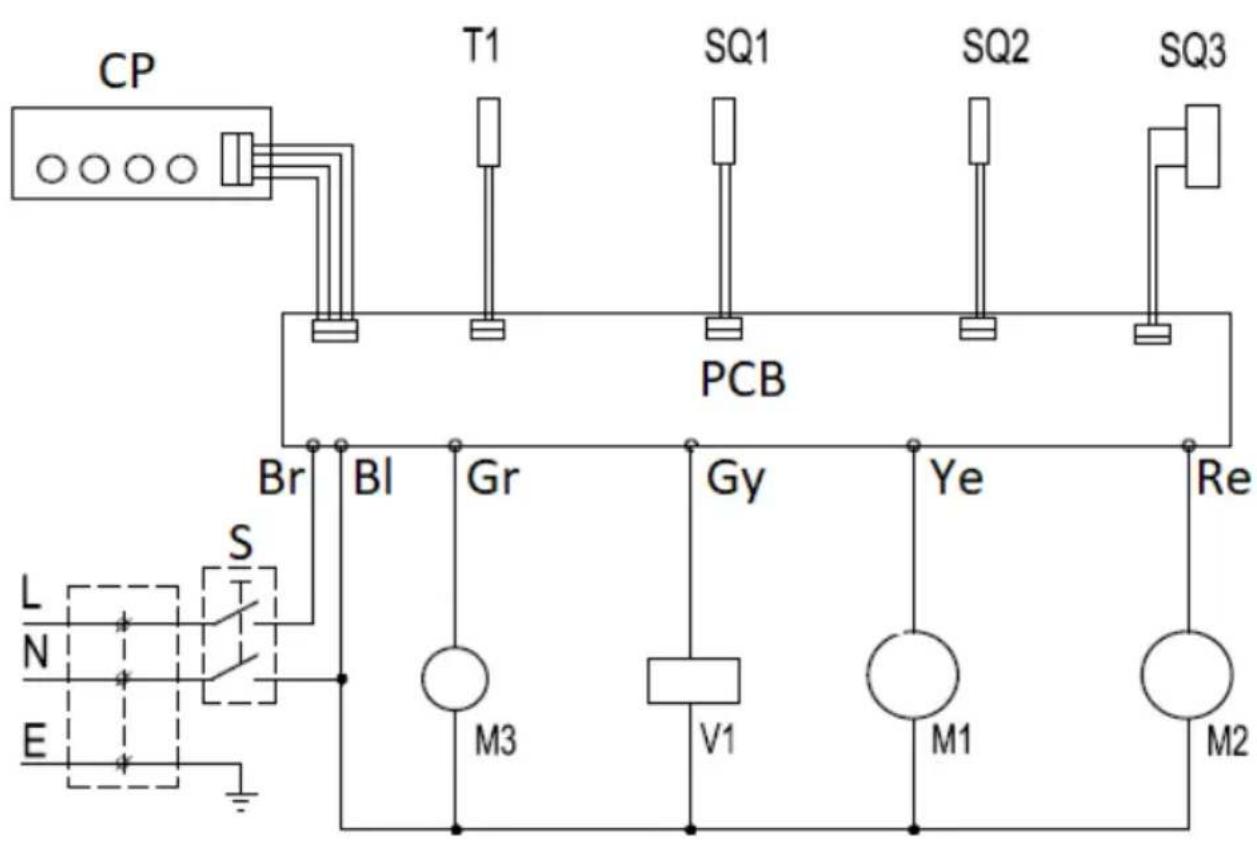

ELEKRISK DIAGRAM

CP T1 SQ1 SQ2 SQ3 PCB Br Bl Gr Gy Ye Re L N E S M3 V1 M1 M2

CP - Kontrolpanel

T1 - Temperatursensor

SQ1 - Ice size sensor

SQ2 - Isniveausensor

SQ3 - Vandstandssensor

PCB - hovedkontrolkort

S - Skift

Br - Brun ledning

BI - Blå ledning

Gr - grøn ledning

Gy - grå ledning

Ye - gul ledning

Re - Rød ledning

M1 - vandpumpe

M2 - Kompressor

M3 - Ventilator

V1 - Solenoide
