BEDIENUNGSANLEITUNG RCIC-50FI Royal Catering

Diese Bedienungsanleitung wurde für Sie maschinell übersetzt. Wir arbeiten kontinuierlich daran, eine akkurate Übersetzung zu liefern. Allerdings ist keine maschinelle Übersetzung perfekt. Die offizielle Bedienungsanleitung ist die englische Version. Etwaige Abweichungen oder Unterschiede in der Übersetzung sind weder bindend noch haben sie eine rechtliche Wirkung für die Einhaltung oder Durchsetzung von Vorschriften. Sollten Fragen zur Genauigkeit der Informationen in der Bedienungsanleitung aufkommen, beziehen Sie sich bitte auf die englische Version dieser Inhalte. Sie ist die offizielle Version.

Technische Daten

Beschreibung des Parameters	Parameterwert
Produktname	EISWÜRFELMASCHINE
Modell	RCIC-80FI	RCIC-50FI	RCIC-30FI	RCIC-25FI
Versorgungsspannung [V~] / Frequenz [Hz]	230 / 50
Nennleistung [W]	580	380	240	240
Schutzklasse	I
IP-Schutzklasse	IPXO
Abmessungen [Breite x Tiefe x Höhe; mm]	612 x 680 x 1050	610 x 500 x 915	513 x 398 x 778	512 x 400 x 778
Weight [kg]	52	39	28	28
Art / Menge des Kältemittels [g]	R290 / 90	R290 / 68	R290 / 42	R290 / 42
Fassungsvermögen des fertigen Eisbehälters [kg]	55 25 7	7
Typ des Isoliergases	Polystyrol
Klimaklasse	ST/4
Nennstrom [A]	3,3	2,5	2,2	2,2
Wirkungsgrad [kg/24h]* - Durchschnittswert, gemessen bei 10°C für die Wassertemperatur und 15°C für die Umgebungstemperatur bei dem wiederholten Zyklus	80	50	30	25
Emittierter Geräuschpegel [dB]	< 62
Umgebungstemperatur für die Verwendung[oc]	≥10 - ≤38
Abmessungen eines einzelnen Eiswürfels [mm]	23,5 × 22 × 22	21 × 20 × 23	24 × 22 × 20	26 × 20 × 18,5

1. Allgemeine Beschreibung

Die Betriebsanleitung soll Ihnen helfen, das Gerät sicher und zuverlässig zu benutzen. Das Produkt wird streng nach den technischen Spezifikationen unter Verwendung der neuesten Technologien und Komponenten und unter Einhaltung der höchsten Qualitätsstandards entwickelt und hergestellt.

VOR BEGINN DER ARBEITEN IST DIESE BETRIEBSANLEITUNG SORGFÄLTIG ZU LESEN UND ZU VERSTEHEN.

Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, soll das Gerät gemäß den Anweisungen in dieser Anleitung korrekt bedient und gewartet werden. Die technischen Daten und Spezifikationen in dieser Anleitung sind auf dem neuesten Stand. Der Hersteller behält sich das Recht vor, Änderungen vorzunehmen, um die Qualität zu verbessern. Unter Berücksichtigung des technischen Fortschritts und der Möglichkeiten zur Lärmminderung wurde das Gerät so entwickelt und gebaut, dass das Risiko durch Lärmemissionen auf ein Minimum reduziert wird.

Symbolerklärung

CE		Das Produkt entspricht den Anforderungen der einschlägigen Sicherheitsnormen.
		Vor dem Gebrauch die Gebrauchsanweisung sorgfältig lesen.
		Recycelbares Produkt.
		VORSICHT! oder WARNUNG! oder HINWEIS! zur Beschreibung einer bestimmten Situation (allgemeines Warnzeichen).
		ACHTUNG! Warnung vor Stromschlag!
		ACHTUNG! Brandgefahr - brennbares Material!
		Achtung! Heiße Oberfläche kann Verbrennungen verursachen!
		Nur für internen Gebrauch.

ACHTUNG! Die Abbildungen in dieser Bedienungsanleitung dienen nur der Veranschaulichung und können in einigen Details vom tatsächlichen Aussehen des Produkts abweichen.

2. Anwendungssicherheit

ACHTUNG! Lesen Sie alle Sicherheitshinweise und alle Anweisungen. Die

Nichtbeachtung der Sicherheitshinweise und Anweisungen kann zu Stromschlag, Brand und/oder schweren Verletzungen oder zum Tod führen.

Der Begriff "Gerät" oder "Produkt" in den Warnhinweisen und in der Beschreibung des Handbuchs bezieht sich auf ICE CUBE MAKER.

2.1. Elektrische Sicherheit

a) Der Netzstecker des Geräts muss für die benutzte Netzsteckdose ausgelegt sein. Nehmen Sie am Stecker keinerlei Modifikationen vor. Originalstecker und passende Steckdosen vermindern das Risiko eines Stromschlags.
b) Der Kontakt zu geerdeten oder masseführenden Elemente, wie Rohre, Heizkörper, Herde und Kühlschränke, muss vermieden werden. Es besteht ein erhöhtes Stromschlagrisiko, wenn der Körper geerdet ist und dem Gerät in Kontakt kommt, das Regen, nassen Oberflächen und Arbeiten in einer feuchten Umgebung direkt ausgesetzt ist. Das Eindringen von Wasser in das Gerät erhöht das Risiko einer Beschädigung des Geräts und eines Stromschlags.

c) Berühren Sie das Gerät niemals mit nassen oder feuchten Händen.
d) Das Netzkabel darf nicht zweckentfremdet verwendet werden. Benutzen Sie das Kabel nicht, um das Gerät zu transportieren oder den Stecker herauszuziehen. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten und beweglichen Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines Stromschlags.
e) Lässt sich der Einsatz des Gerätes in feuchter Umgebung nicht vermeiden, muss eine Fehlerstrom-Schutzeinrichtung (RCD) verwendet werden. Die Verwendung von RCD verringert das Risiko eines Stromschlags.
f) Es ist verboten, das Gerät zu benutzen, wenn das Netzkabel beschädigt ist oder sichtbare Verbrauchsspuren aufweist. Ein beschädigtes Netzkabel sollte von einem qualifizierten Elektriker oder vom Kundendienst des Herstellers ersetzt werden.
g) Tauchen Sie Kabel, Stecker bzw. das Gerät nicht in Wasser oder andere Flüssigkeiten, um einen Stromschlag zu vermeiden. Verwenden Sie das Gerät nicht auf nassen Oberflächen.
h) VORSICHT – LEBENSGEFAHR! Tauchen Sie das Gerät beim Reinigen oder Verwenden niemals in Wasser oder andere Flüssigkeiten.
i) Verwenden Sie das Gerät nicht in Räumen mit sehr hoher Luftfeuchtigkeit / in unmittelbarer Nähe von Wasserbehältern!

2.2. Sicherheit am Arbeitsplatz

a) Den Arbeitsbereich aufgeräumt und gut beleuchtet halten. Unordnung oder schlechte Beleuchtung kann zu Unfällen führen. Beim Gebrauch des Gerätes seien Sie vorausschauend, passen Sie darauf, was Sie tun, und nutzen Sie Ihren gesunden Menschenverstand.
b) Verwenden Sie das Gerät nicht in explosionsgefährdeten Bereichen, z. B. bei Vorhandensein von brennbaren Flüssigkeiten, Gasen oder Staub. Das Gerät erzeugt Funken, die Staub oder Dämpfe entzünden können.
c) Wenden Sie sich an den technischen Kundendienst des Herstellers, wenn Sie Zweifel an der Funktionstüchtigkeit des Geräts haben.
d) Reparaturen am Gerät dürfen nur vom Kundendienst des Herstellers durchgeführt werden. Keine Reparaturen in Eigenregie durchführen!
e) Im Falle eines Brandes oder einer Brandentzündung dürfen nur Pulver- oder Schaumlöscher (CO2) verwendet werden, um die unter Spannung stehenden Geräte zu löschen.
f) Überprüfen Sie regelmäßig den Zustand der Sicherheitshinweisaufkleber. Falls die Aufkleber unleserlich sind, müssen sie ersetzt werden.
g) Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Soll das Gerät an Dritte weitergegeben werden, muss auch die Gebrauchsanweisung mit übergeben werden.

h) Bewahren Sie Verpackungsteile und kleine Montageteile außerhalb der Reichweite von Kindern auf.
i) Beachten Sie bei Verwendung dieses Geräts mit anderen Geräten auch die einschlägigen Gebrauchsanweisungen.

2.3. Eigenschutz

a) Bedienen Sie das Gerät nicht, wenn Sie müde oder krank sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen, die Ihre Fähigkeit zur Bedienung des Geräts beeinträchtigen könnten.
b) Das Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten geistigen, sensorischen oder intellektuellen Fähigkeiten oder durch Personen mit mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
c) Seien Sie vorsichtig und gehen Sie mit gesundem Menschenverstand vor, wenn Sie dieses Gerät bedienen. Eine kurze Unachtsamkeit bei der Arbeit kann zu schweren Verletzungen führen.
d) Um ein versehentliches Einschalten des Gerätes zu vermeiden, achten Sie darauf, dass sich der Betriebsschalter in der Position „Aus“ befindet, bevor Sie den Netzstecker an die Stromquelle anschalten
e) Bei dem Gerät handelt es sich nicht um ein Spielzeug. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

2.4. Sichere Verwendung des Geräts

a) Stellen Sie sicher, dass das Rad fest sitzt. Verwenden Sie Werkzeuge, die für die Anwendung geeignet sind. Ein richtig ausgewähltes Produkt wird die Aufgabe, für die es entwickelt wurde, besser und sicherer erfüllen.
b) Verwenden Sie das Gerät nicht, wenn der EIN/AUS-Schalter nicht richtig funktioniert (sich nicht ein- und ausschalten lässt). Geräte, die nicht über einen Schalter gesteuert werden können, sind unsicher, dürfen nicht betrieben werden und müssen repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Einstellungen, Reinigungs- und Wartungsarbeiten vornehmen. Eine solche Vorbeugungsmaßnahme verringert das Risiko eines versehentlichen Einschaltens.
d) Die Druckleitung muss abgetrennt werden, bevor das Gerät eingestellt wird, das Auswechseln von Zubehör durchgeführt wird oder die Arbeiten abgeschlossen werden. Eine diese vorbeugende Maßnahme wird das Unfallrisiko reduziert.

e) Bewahren Sie das unbenutzte Produkt außerhalb der Reichweite von Kindern und Personen auf, die mit dem Gerät oder dieser Anleitung nicht vertraut sind. Die Geräte sind in den Händen unerfahrener Benutzer gefährlich.

f) Halten Sie das Gerät in einem guten technischen Zustand. Prüfen Sie vor jedem Einsatz, ob allgemeine Schäden oder Schäden an beweglichen Teilen vorliegen (Risse in Bauteilen und Komponenten oder andere Zustände, die den sicheren Betrieb des Geräts beeinträchtigen können). Im Falle einer Beschädigung lassen Sie das Gerät vor der Benutzung reparieren.

g) Halten Sie das Gerät von Kindern fern.

h) Die Reparatur und Wartung der Geräte ist von qualifiziertem Personal unter ausschließlicher Verwendung von Originalersatzteilen durchzuführen. Dies gewährleistet eine sichere Verwendung.

i) Um die Funktionstüchtigkeit des Geräts zu gewährleisten, dürfen die werksseitig installierten Abdeckungen nicht entfernt und die Schrauben nicht gelöst werden.

j) Beim Transport und dem Tragen des Geräts vom Lagerort zum Einsatzort sind die Gesundheits- und Sicherheitsvorschriften für die manuelle Handhabung zu berücksichtigen, die in dem Land gelten, in dem das Gerät eingesetzt wird.

k) Berühren Sie keine beweglichen Teile oder Zubehörteile, es sei denn, das Gerät ist vom Stromnetz getrennt.

I) Bewegen, verschieben oder drehen Sie das Gerät während des Betriebs nicht.

m) Es ist untersagt, das Gerät unbeaufsichtigt laufen zu lassen.

n) Das Gerät sollte regelmäßig gereinigt werden, um die dauerhafte Ablagerung von Schmutz zu verhindern.

o) Falls eine Leckage aus dem Gerät festgestellt wird, muss die Druckluftzufuhr sofort unterbrochen werden und der Mangel muss behoben werden.

p) Bei dem Gerät handelt es sich nicht um ein Spielzeug. Die Reinigung und Wartung darf ohne Aufsicht von Erwachsenen nicht von Kindern durchgeführt werden.

q) Es ist verboten das leere Gerät zu starten.

r) Es ist untersagt die Konstruktion des Geräts zu verändern, um die Parameter oder Bauweise des Geräts zu modifizieren.

s) Das Gerät muss von Feuer- und Wärmequellen ferngehalten werden.

t) Stellen Sie sicher, dass das Rad fest sitzt.

u) Die Lüftungsöffnungen des Geräts dürfen nicht blockiert werden!

v) Um eine Beschädigung des Kompressors zu vermeiden, sollten Sie zwischen dem Drücken der Einschalttaste eine Pause von mindestens 5 Minuten einlegen.

w) Verwenden Sie zur Herstellung von Eiswürfeln nur Trinkwasser.

x) Um Brände und Kurzschlüsse zu vermeiden, dürfen keine Metallteile oder Elektrogeräte in den Behälter gelegt werden.

y) Lagern, benutzen und transportieren Sie das Gerät nur in aufrechter Position.

z) Neigen Sie das Gerät nicht mehr als 45°.

aa) Nur für internen Gebrauch.
bb) Es dürfen keine explosiven Stoffe im Gerät aufbewahrt werden, z.B. Dosen mit leicht brennbarem Gas unter Druck.
cc) ACHTUNG! Das Gerät enthält in seiner Konstruktion brennbare Stoffe. Aus diesem Grund sollte das Gerät am Ende seiner Lebensdauer Fachpersonal zur Entsorgung übergeben werden.
dd) Achten Sie darauf, dass keine Teile des Geräts beschädigt werden, insbesondere nicht die Teile, die das Kältemittel enthalten. Wenn das Kältemittel mit den Augen in Berührung kommt, kann es schwere Augenschäden verursachen.
ee) Während des Betriebs kann die Umgebung des Kompressors und des Verflüssigers eine Temperatur von 70-90°C erreichen, berühren Sie diese Elemente nicht und stellen Sie sie nicht in der Nähe von brennbaren Materialien auf.
ff) Um eine Beschädigung des Kompressors zu vermeiden, drücken Sie die Einschalttaste nicht öfter als alle 5 Minuten.
gg) Es dürfen keine anderen elektrischen Geräte als die durch den Hersteller vorgesehenen Geräte im Inneren des Kühlschranks verwendet werden.

ACHTUNG! Obwohl das Gerät so entwickelt wurde, dass es sicher ist, besteht für den Benutzer beim Umgang mit dem Gerät trotz angemessener Sicherheitsvorkehrungen und trotz der Verwendung zusätzlicher Sicherheitsvorrichtungen dennoch ein geringes Unfall- oder Verletzungsrisiko. Es wird empfohlen, bei der Verwendung Vorsicht und gesunden Menschenverstand walten zu lassen.

3. Anweisungen für den Gebrauch

Das Gerät ist für die Herstellung von Eiswürfeln bestimmt, die unter anderem für alkoholische und nichtalkoholische Getränke verwendet werden.

Das Gerät ist für den Heimgebrauch bestimmt. Er ist nicht für die langfristige Lagerung von Eis gedacht.

Für allerlei Schäden, die durch unsachgemäßen Gebrauch entstehen, haftet der Anwender.

3.1. Produktübersicht

1. Netzschalter
2. Steuerfeld
3. Tür
4. Behälter für das produzierte Eis
5. Netzkabel
6. Anschluss an den Wasserzulaufschlauch
7. Anschluss an den Abflussschlauch
8. Ablassschraube (Entwässerung)
9. Verstellbarer Fuß (x4)

3.2. Arbeitsvorbereitung

AUFSTELLUNG DES GERÄTS:

Die Umgebungstemperatur sollte 10-38°C und die relative Luftfeuchtigkeit 85% nicht übersteigen. Das Gerät sollte so aufgestellt werden, dass eine gute Luftzirkulation gewährleistet ist. Ein Mindestabstand von 15 cm muss von allen Seiten des Geräts eingehalten werden. Das Gerät muss von heißen Oberflächen ferngehalten werden. Das Gerät immer auf einer ebenen, stabilen, sauberen, feuerbeständigen und trockenen Oberfläche sowie außerhalb der Reichweite von Kindern und Personen mit eingeschränkten geistigen, sensorischen oder intellektuellen Fähigkeiten verwendet werden. Das Gerät sollte so aufgestellt werden, dass der Netzstecker jederzeit erreicht werden kann. Vergewissern Sie sich, dass die Stromversorgung des Geräts mit den Angaben auf dem Typenschild übereinstimmt!

Vor der ersten Nutzung müssen alle Teile abgenommen und gewaschen werden. Das ganze Gerät muss ebenfalls gereinigt werden.

WICHTIG: Warten Sie nach dem Aufstellen und Nivellieren des Geräts an seinem endgültigen Standort 12 Stunden, bevor Sie es zum ersten Mal benutzen! Das Gleiche gilt für die Änderung des Standorts des Geräts.

ZUSAMMENBAU DES GERÄTS

Stellen Sie das Gerät an seinem endgültigen Standort auf und schließen Sie es an eine fließende Trinkwasserversorgung (der Wasserdruck sollte zwischen 1 \~ 7,8 bar liegen) und einen Abfluss oder einen geeigneten Abwassertank an.

HINWEIS: Der Abflussschlauch sollte mit seinem Ende unterhalb der Abflussöffnung des Geräts verlegt werden - so ist ein störungsfreier Wasserabfluss gewährleistet. Achten Sie beim Anschluss an das fließende Wasser darauf, dass die Anschlussteile mit Dichtungen versehen sind. Die Quelle des fließenden Wassers sollte mit einem Ventil versehen sein, das die Wasserzufuhr absperrt. Schließen Sie dann das Netzkabel an die Stromquelle an.

HINWEIS: Das Gerät kann auch mit einem fließenden Wasseranschluss arbeiten, der mit einem externen Filtersystem ausgestattet ist. In diesem Fall ist jedoch daran zu denken, den Wasserfilter regelmäßig gemäß den Empfehlungen des Herstellers des installierten Wasserreinigungssystems zu wechseln.

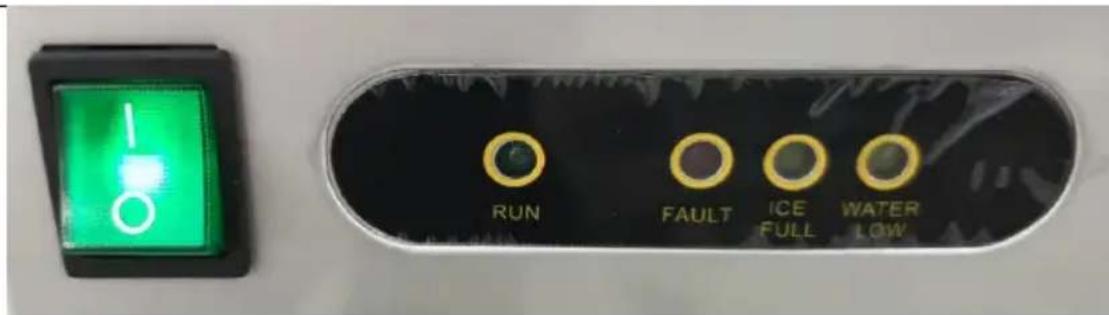

3.3. Arbeit mit dem Gerät

HINWEIS: Wenn Sie die Maschine zum ersten Mal oder nach einer längeren Stillstandszeit starten, schrauben Sie die Ablassschraube ab und lassen Sie das Wasser ab. Während der ersten 2 Zyklen der Eisproduktion wird das Gerät von innen gereinigt, daher ist das produzierte Eis NICHT zum Verzehr geeignet!

• Schalten Sie das Gerät ein, indem Sie den Schalter auf die Position "I" stellen (er leuchtet auf) und das Gerät beginnt zu arbeiten - die Anzeige "RUN" leuchtet auf. Diese Leuchte leuchtet auf, wenn die Maschine Eis produziert.
• Der gesamte Prozess der Eisproduktion erfolgt automatisch und wird vom Gerät automatisch gesteuert, d.h. Wasserzufuhr -> Eisproduktion -> Ausgabe -> Lagerung (der Lagerbehälter für die Eiswürfel ist versiegelt, um die Haltbarkeit des Eises zu verlängern)
• Wenn bei der Eisproduktion ein Problem auftritt, zeigt das Gerät dies mit einer entsprechenden Anzeige an (siehe Abbildung unten):

"FAULT" - Gerätefehler.

"ICE FULL" - der Eiswürfelbehälter ist voll oder die Umgebungstemperatur liegt unter 10 °C (das Gerät stoppt die weitere Eisproduktion).

"WATER LOW" (leuchtet ständig) - Wassermangel oder Fehler in der Trinkwasserversorgung (das Gerät stoppt die weitere Eisherstellung - sobald Wasser nachgeliefert wird, das Gerät neu starten).

"WATER LOW" (blinkt) - kein Wasser in der Wasserversorgung (das Gerät stellt die Eisproduktion ein, aber sobald das Wasser im System zurückkehrt, wird die Eisproduktion automatisch wieder aufgenommen).

WICHTIG: Wenn der Kompressor aus irgendeinem Grund ausfällt (kein Wasser, zu viel Eis usw.), warten Sie mindestens 5 Minuten, bevor Sie das Gerät wieder einschalten.

- Lassen Sie regelmäßig überschüssiges Wasser aus dem Gerät ab, um ein spontanes Auslaufen zu verhindern.

3.4. Reinigung und Wartung

a) Der Netzstecker muss gezogen werden, bevor Reinigungs-, Einstellungs- oder Auswechselarbeiten des Zubehörs ausgeführt werden oder falls das Gerät nicht benutzt wird.
• Warten Sie ab, bevor die rotierenden Bauteile zum Stillstand kommen.
b) Verwenden Sie zur Reinigung der Oberfläche nur nicht-korrosive Mittel.
c) Für die Reinigung des Geräts dürfen nur milde Reinigungsmittel verwendet werden, die für die Reinigung von Oberflächen bestimmt sind, die mit Lebensmitteln in Berührung kommen.
d) Nach jeder Reinigung sind alle Komponenten gut zu trocknen, bevor das Gerät wieder verwendet wird.
e) Es ist verboten, das Gerät mit einem Wasserstrahl abzuspritzen oder es in Wasser zu tauchen.
f) Achten Sie darauf, dass kein Wasser durch die Öffnungen des Gehäuses eindringt.
g) Reinigen Sie die Lüftungsöffnungen mit einer Bürste und Druckluft.
h) Das Gerät muss regelmäßig hinsichtlich seiner technischen Leistungsfähigkeit und auf eventuelle Schäden hin überprüft werden.
i) Verwenden Sie zur Reinigung ein weiches, feuchtes Tuch.

j) Verwenden Sie zur Reinigung keine scharfen und/oder metallischen Gegenstände (z. B. Drahtbürste oder Metallspachtel), da diese die Oberfläche des Gerätematerials beschädigen können.
k) Das Gerät darf nicht mit säurehaltigen Substanzen, medizinischen Reinigungsmitteln, Verdünnern, Benzin, Ölen oder anderen chemischen Substanzen gereinigt werden, da dies zu einer Beschädigung des Geräts führen kann.
1) Wenn das Gerät längere Zeit nicht benutzt wird, trennen Sie es von der Stromversorgung, lassen Sie das angesammelte Wasser ab und wischen Sie den Eisbehälter gründlich mit einem sauberen Tuch aus.

ENTSORGUNG VON ALTGERÄTEN.

Altgeräte dürfen nicht im Hausabfall entsorgt werden, sondern muss an einer Recycling-Sammelstelle für Elektro- und Elektronikgeräte abgegeben werden. Dies wird durch das Symbol, das auf dem Produkt, der Anleitung oder der Verpackung angezeigt ist, kenntlich gemacht. Die im Gerät verwendeten Materialien können entsprechend ihrer Kennzeichnung wiederverwendet werden. Durch die Wiederverwendung, die Verwendung von Materialien oder andere Formen der Nutzung gebrauchter Geräte leisten Sie einen wesentlichen Beitrag zum Schutz unserer Umwelt.

Bei Ihrer örtlichen Verwaltung erhalten Sie entsprechende Informationen über geeignete Stelle für die Entsorgung von Altgeräten.

FEHLERBEHEBUNG

Fehler	Mögliche Ursache	Empfehlung
Das Gerät funktioniert nicht.	a) Die Spannung ist zu niedrig.b) Die Umgebungstemperatu r der Umgebung, in der sich das Gerät befindet, liegt unter 10 °C.	a) Schalten Sie das Gerät aus und starten Sie es erst, wenn sich die Spannung stabilisiert hat.b) Warten Sie, bis die Umgebungstemperatu r gestiegen ist, oder stellen Sie das Gerät an einem Ort mit höherer Umgebungstemperatu r auf.
Der Kompressor läuft, aber es wird kein Eis	a) Kältemittelleckage - Leckage im System.	a) Füllen Sie das System mit dem Kältemittel
produziert(Servicereparatur)	b) Verstopfter Kältemittelkompressor. c) Das Elektroventil ist offen. d) Defektes Gebläse. e) Hall-Sensor defekt.	auf und prüfen Sie es auf Dichtheit. b) Füllen Sie das System mit Stickstoff ( N_2 ) und prüfen Sie, ob es verstopft ist, und ersetzen Sie den Filter (Trockner). c) Tauschen Sie das Magnetventil aus. d) Überprüfen Sie den Hall-Sensor.
Der Kompressor startet nicht.	a) Kein Wasser im System. b) Gefüllter Eisbehälter. c) Der Kompressor bleibt stehen (Überhitzung der Außenseite des Kompressors).	a) Überprüfen Sie den Wasseranschluss (Versorgungsschlauch und Wassereinlassventil). b) Leeren Sie das Eis aus dem Behälter. c) Schalten Sie das Gerät aus und nach ca. 1 Stunde wieder ein.
Die Anzeige "WATER LOW" leuchtet.	a) Kein Wasser im Einlass. b) Wasserventil defekt. c) Der Wasserdruck im Wasseranschluss ist zu niedrig.	a) Überprüfen Sie den Wasseranschluss und starten Sie das Gerät neu. b) Überprüfen Sie das Wasserventil. c) Prüfen Sie den Druck im Wasseranschluss.
Die Leuchte "FAULT" blinkt im Sekundentakt.	a) Temperatursensor defekt.	a) Tauschen Sie den Temperatursensor aus.
Die Leuchte "FAULT" blinkt alle 5 Sekunden.	a) Der Sensor des Wassermischers funktioniert nicht.	a) Überprüfen Sie den Anschluss an den Wassermischersensor.
Die Leuchte "FAULT" leuchtet ständig.	a) Problem mit dem Kältemittelsystem.	a) Überprüfen Sie das Kühlsystem.

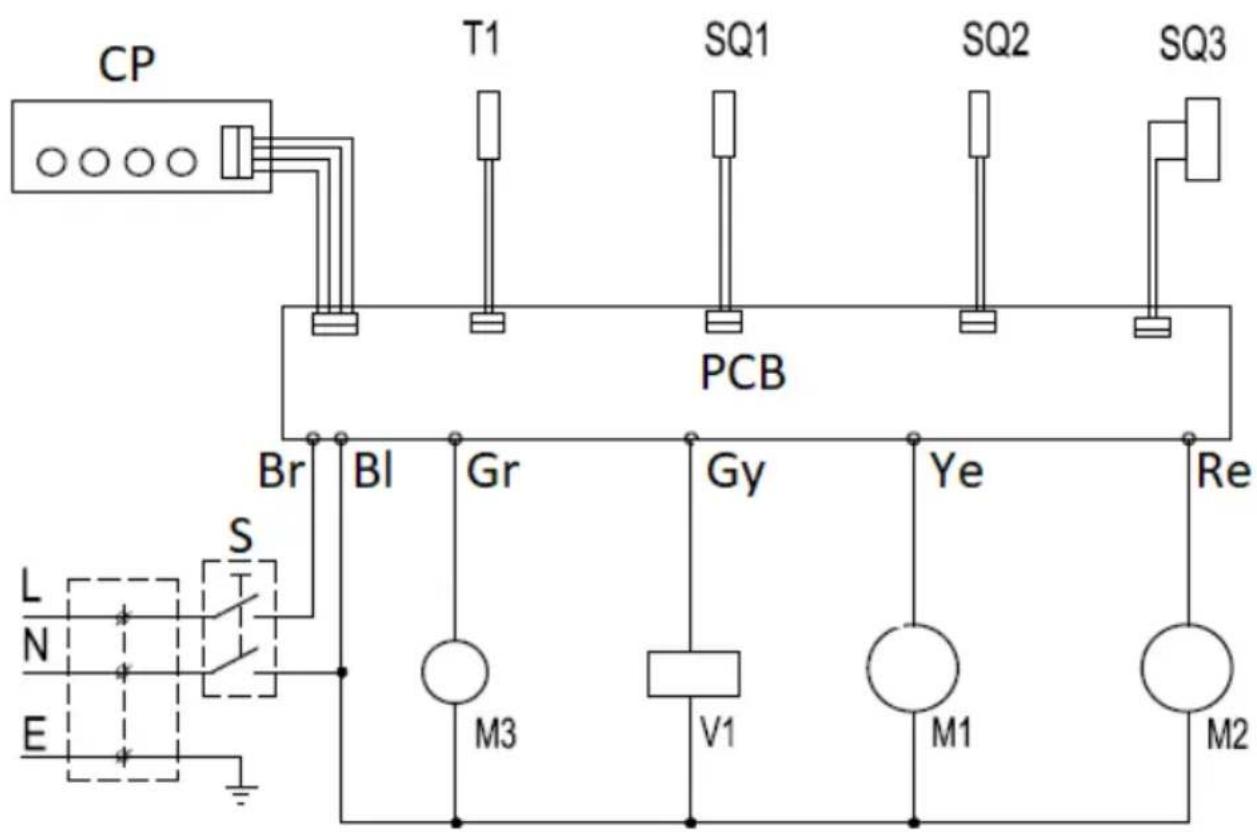

CP T1 SQ1 SQ2 SQ3 PCB Br BI Gr Gy Ye Re L N E S M3 V1 M1 M2

CP - Bedienfeld

T1 - Temperaturfühler

SQ1 - Sensor für Eisgröße

SQ2 - Eisstandssensor

SQ3 - Wasserstandssensor

PCB - Hauptsteuerplatine

S - Schalter

Br - Braunes Kabel

BI - Blaues Kabel

Gr - Grüner Draht

Gy - Graues Kabel

Ye - Gelbes Kabel

Re - Rotes Kabel

M1 - Wasserpumpe

M2 - Kompressor

M3 - Ventilator

V1 - Magnetspule
