HASZNÁLATI ÚTMUTATÓ IQ18LBV MURRAY

Köszönjük, hogy Murray terméket vásárolt. A Murray büszke valamennyi terméke minőségére és teljesítményére. Ez a kezelési útmutató segítséget nyújt majd a terméke összeszerelésében, biztonságos üzemeltetésében és karbantartásában. Olvassa el az alábbi figyelmeztetéseket a terméke biztonsága és hosszú élettartama érdekében.

FIGYELMEZTETÉS

Ne próbálja meg a terméket üzemeltetni, amíg el nem olvasta alaposan és teljesen meg nem ismerte az ebben a kézikönyvben levő összes utasítást, biztonsági szabályt, stb. Ennek elmulasztása többek között olyan balesetekhez vezethet, mint áramütés, túzeset, illetve súlyos személyi sérülés.

RENDELTETÉS

Ez a lombszívó-fúvó ház körüli használatra, levelek, levágott fű és más hasonló kerti hulladék felszívására és fújására szolgál. Tilos köhöz, téglához, törött üveghez, stb. használni. Tilos lég-/gázelszívó készülékként használni.

Tilos a gépet a rendeltetésétől eltérő feladatokra használni.

Figyelmeztető jelzések és azok jelentése

Figyelmeztetés!

Olvassa el a használati utasítást, mielőtt használatba venné a gépet.

Viseljen a biztonsági előírásoknak megfelelő védőszemüveget és fülvédőt.

Használjon strapabíró, csúszásmentes lábbelit.

Viseljen védőkesztyűt.

Ne használja a gépet nedves körülmények között, védje azt esőtöl és nedvességtöl.

Vigyázzon a kirepülő tárgyakkal! Biztosítsa, hogy az arra járók legalább 50" (15 méterre) legyenek, és állítsa le a gépet, ha közelebb jönnek.

Ügyeljen arra, hogy kéz, szabadon levő haj és ruházat ne kerüljön a gép ventilátorának közelségébe.

Töltés közben ügyeljen az áramütés veszélyére.

Olvassa el az utasításokat bármely karbantartási munka elvégzése előtt.

Várja meg amíg a gép minden része teljesen leáll, és vegye ki az akkumulátort.

Óvja a kezét a mozgó részektől.

Környezeti hömérséklet max. 40°C.

Ne dojba vízbe.

Tartsa távol hötöl, illetve nyílt lángtól.

NEM szabad a háztartási cikkekkel együtt szemétbe dobni. Az akkumulátorok Li-iont tartalmaznak. Egyeztessen a helyi hatósággal az akkumulátor ártalmatlanításának ügyében.

Tartalomjegyzék

Jellemzők és meghatározások

Jellemzők és szállított tételek 115

Biztonság és kezelés

Általános biztonság 116

A lombszívó-fúvó biztonsági előírásai 117

Összeszerelési müveletek

Kicsomagolás 117

A cső összeszerelése 118

A gyűjtőzsák felszerelése 118

A hordheveder felszerelése 118

Akkumulátor behelyezés 119

Kezelési útmutató

Az elülső fogantyú beállítása 120

Indítás és leállítás 120

Az üzemmódváltó használata 120

Müködtetés 121

A gyűjtőzsák tisztítása 122

A cső / munkakerék tisztítása 122

Karbantartás és ápolás

Tisztítás 123

Tárolás 123

A termék ártalmatlanítása 123

Vészhelyzet esetén 123

Karbantartási diagram 124

Szervizelés 124

Hibaelhárítás

Hibaelhárítás 124

Műszaki adatok

Termékleírás 125

MEGJEGYZÉS: A JÓTÁLLÁS RÉSZLETEI NEM KERÜLNEK LEÍRÁSRA EBBEN A KEZELŐI KÉZIKÖNYVBEN. A RÉSZLETEKÉRT NÉZZE MEG A GÉPPEL EGYÜTT SZÁLLÍTOTT TOVÁBBI DOKUMENTUMOKAT.

Jellemzők és szállított tételek

1. motorház
2. elülső fogantyú
3. hátsó fogantyú
4. fordulatszabályzó

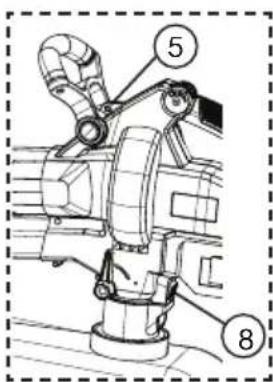

5. hordheveder rögzítőszem
6. üzemmódváltó
7. gyújtőzsák *
8. gyűjtőzsák kioldó kapcsoló
9. felső csőszakasz

10. alsó csőszakasz *

11. rögzítócsavar *

12. hordheveder *
13. szívó bemenet
14. fúvó kimenet
15. görgők

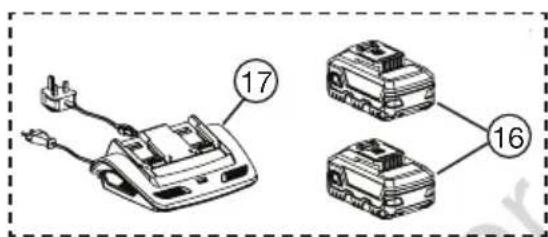

16. akkumulátorok
17. akkumulátortöltő
18. Csavarhúzó **
19. lombszívó-fúvó kézikönyv és jótállás **
20. B&S akkumulátor és töltő kézikönyv és jótállás **

17 16

12

Ne használja a terméket, ha bármely része hiányzik vagy sérült. Végeztesse el a hiányzó vagy sérült részeket javítását vagy cseréjét.

MEGJEGYZÉS: „*” a jelzett tételek szétszerelt állapotban érkeznek, használat előtt összeszerelést igényelnek. További részletekért olvassa el az „összeszerelési műveletek” részt.

MEGJEGYZÉS: „**” a jelzett tételek nem szerepelnek a fenti ábrán.

MEGJEGYZÉS: Az akkumulátorok és a töltő nem képezik a konzolvásárlás részét.

Általános biztonság

- Figyelmesen olvassa el a gépen és a kézikönyvben szereplő összes utasítást, mielőtt megpróbálkozik annak összeszerelésével és üzemeltetésével. Tartsa ezt a kézikönyvet biztos helyen a későbbi utánanézéshez, és forgassa rendszeresen. Gondoskodjon arról, hogy a többi felhasználó is olvassa ezt a kézikönyvet, és tisztában legyenek a termék biztonsági kockázataival.

- A gépet csak eredeti Briggs & Stratton akkumulátorokkal szabad üzemeltetni. Akkumulátorról működtetett gép használatakor mindig be kell tartani az alapvető biztonsági óvintézkedéseket az akkumulátor szivárgás és a személyi sérülés kockázatának csökkentésére.

- Ismerkedjen meg az összes kezelőszervvel és azok megfelelő működésével a gép használata előtt. Tudja, hogy vészhelyzet esetén hogyan állítsa le a gépet és válassza le azt az áramellátásról.

- Mindig viseljen arcmaszkot vagy porvédő maszkot, amikor a gépet poros környezetben használja.

- Mindig viseljen megfelelő ruházatot, és ne viseljen laza ruházatot (vagy ékszert, stb.), ami beakadhat a mozgó részek közé.

- Ne használja ezt a gépet mezítláb vagy szandál, könnyű lábbeli (pl. vászoncipő) viselése közben. Viseljen hosszú nadrágot és zárt cipót.

- Ne használja a gépet alkoholos vagy kábítószeres befolyásoltság alatt.

- Legyen éber, és ne használja a gépet, amikor fáradt. Figyeljen oda arra, amit csinál, gondoskodjon arról, hogy mások is tisztában legyenek a munka szándékaival mielőtt hozzákezdene.

- Kerülje a gép veszélyes környezetben való használatát. A gépet csak nappali fény vagy jó megvilágítás mellett használja.

- Ne használja a gépet rohanás közben. Mindig lassan járjon, soha ne fusson a géppel. Kerülje a túlnyújtózást, és tartsa meg mindig az egyensúlyát. Legyen óvatos lejtön dolgozás közben.

- A gép átvizsgálása, beállítása, szervizelése vagy tisztítása előtt mindig állítsa azt le, és vegye ki mindkét akkumulátort.

- Ha a gép elkezd nagyon vibrálni, szüntesse be a használatot a gép megvizsgáláság és felméréséig. A gép vibrációs problémák miatti átvizsgáltatása rendszerint csökkenti a sérülés vagy termék meghibásodásának kockázatát.

- A gépet csak épületen belül, száraz és biztonságos helyen tárolja. Tartsa a gépet gyermekektől elzárva.

- A gép karbantartását mindig ezen kézikönyv karbantartási része szerint végezze.

- Tilos a gépet esőben vagy nedves körülmények között használni. Az elektromos szerszámba kerülő víz növelheti az áramütés veszélyét. Nedves körülmények között csökkenhet a szívási teljesítményt.

- Soha ne engedje, hogy a gépet gyermekek, csökkent fizikai, érzékszervi vagy szellemi képességgel rendelkezők vagy kellő tudással és tapasztalattal nem bírók vagy olyanok használják, akik nem ismerik ezt az útmutatót. A helyi előírások korlátozhatják a kezelő életkorát.

- Legyen nagyon óvatos a be nem látható kanyarulatok, kapualjak, bokrok, fák vagy más olyan tárgyak megközelítésekor, amik takarhatják a szabad látását és a gép útját.

- Tilos a gépet forró hamu, gyúlékony anyagok közelében használni vagy folyadékba meríteni. Ez tűzveszélyt, súlyos sérülést vagy a termék károsodását okozhatja.

- Ne tegyen semmilyen tárgyat a szellőzörácsokba. Ne használja lezárt nyílásokkal, tartsa azokat minden olyantól szabadon, amik csökkentheti a levegő áramlását.

- Ne irányítsa a gépet mások vagy házi kedvencek felé.

- A turbina a készülék kikapcsolása után egy rövid ideig még folytatja a forgást. Tartson minden tárgyat biztonságos távolságban a mozgó részektől.

- Soha ne használja a gépet, amíg emberek, különösen gyermekek vagy házi kedvencek vannak a közelben.

- Tilos használni a gépet, ha az áramkapcsoló vagy fordulatszabályzó nem működik. Az olyan gép, ami nem szabályozható a kapcsolóval, veszélyes, és azt meg kell javítani a használat előtt.

A lombszívó-fúvó biztonsági előírásai

• Kerülje a véletlen beindulást, mert az sérülést okozhat. Győződjön meg arról, hogy a fordulatszabályzó kikapcsolt („0”) állásban van, mielőtt csatlakoztatná az akkumulátorokat. Ne hordozza a lombszívó-fúvót úgy, hogy az ujja a fordulatszabályzón van.
• Tilos a lombszívó-fúvót az alsó csőszakasz felhelyezése nélkül működtetni. Kapcsolja ki a lombszívófúvót, és vegye ki mindkét akkumulátort, amikor az alsó csőszakasz karbantartás céljábóll eszerelésre kerül.
• Tilos kézzel behelyezni tárgyakat a lombszívó-fúvó csövébe működés közben, mivel ez súlyosan károsíthatja a készüléket, vagy a felhasználó sérülését okozhatja. Használat közben tartsa mindkét kezét a fogantyúkon.
• Működés közben ne próbáljon meg anyagot eltávolítani vagy felszívásra odatartani. Kapcsolja ki ésvegye ki az akkumulátorokat a lombszívó-fúvóba beszorult anyag kitisztítása előtt.
• Ne vegye fel a lombszívó-fúvó készüléket a csönél fogva, vagy ne próbálja azt a csönél fogva vinni.
• Soha ne irányítsa a lombszívó-fúvót vagy fújja a kerti hulladékot az arra járók vagy házi kedvencek felé. Az üzemeltetőt terheli a felelősség a másokat érő balesetekért vagy tulajdonukban bekövetkező kárért.
• Tilos a lombszívó-fúvót a gyűjtőzsák felhelyezése nélkül működtetni.
• A lombszívó-fúvó készülék más, mint a háztartási porszívó, és a felszívott tartalom aprításra / darálásra kerül mulcsanyagnak.
• Ellenőrizze rendszeresen az összes csavar feszességét.
• Ne engedje, hogy a lombszívó-fúvó valamilyen égő vagy parázsló anyagot - pl. hamut, cigaretteacsikket, stb. - vegyen fel.
• Ne próbálkozzon törékeny tárgyakat - üveg, műanyag, csontporcelán, stb. - felvételével.

MEGJEGYZÉS: Olvassa el a B&S akkumulátor és töltő kézikönyvet, hogy tisztában legyen a kockázatokkal, az akkumulátorok és töltők biztonságos használatával. Gondoskodjon arról, hogy a többi felhasználó is elolvassa a kézikönyvet, és tisztában legyenek a termék biztonsági kockázataival.

ÖSSZESZERELÉSI MÜVELETEK

Kicsomagolás

A lombszívó-fúvót úgy szállítjuk, hogy bizonyos részek nincsenek összeszerelve. Ezek összeszerelésekor a következők szerint járjon el:

• Óvatosan vegye ki a terméket és az esetleges tartozékokat a dobozból. Győződjön meg arról, hogy megvan-e minden, a 3. oldalon felsorolt tétel.
• Vizsgálja meg a terméket gondosan, és győződjön meg arról, hogy nem történt-e törés vagy károsodás a szállítás során.

MEGJEGYZÉS: Az akkumulátorok és a töltő nem képezik a konzolok részét, és azok külön is megvásárolhatók.

FIGYELMEZTETÉS

Ha bármelyik rész sérült vagy hiányzik, ne működtesse a gépet az adott részek pótlásáig. Egy termék sérült vagy hiányzó részekkel történő használata súlyos személyi sérülést okozhat.

ÖSSZESZERELÉSI MÜVELETEK

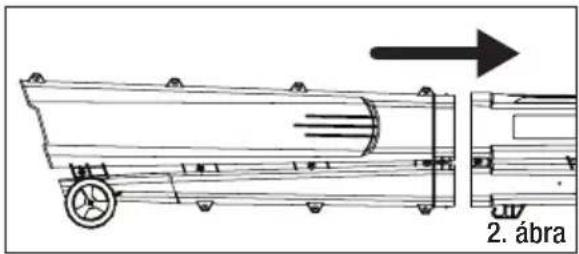

A cső összeszerelése

MEGJEGYZÉS: Lásd a (2.) és (3.) ábrát.

• Tolja az alsó csőszakaszt a felső csőszakaszba (2.) ábrán látható módon összeigazítva.
• A csövek egymásba illeszkednek.
• Tegye be a rögzítőcsavart (A), és húzza meg azt egy csavarhúzóval, hogy egymásba rögzítse a felső és az alsó csövet.
• A szétszedéshez ismételje meg a lépéseket fordított sorrendben.

2. ábra

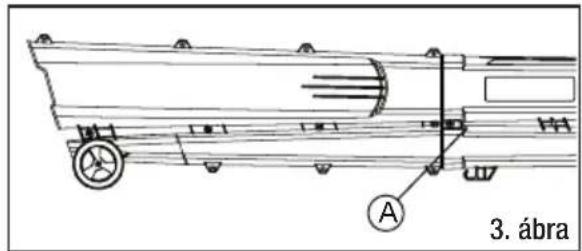

3. ábra

Tilos a lombszívó-fúvót az alsó csőszakasz felhelyezése nélkül működtetni.

KAPCSOLJA KI a lombszívó-fúvót, és vegye ki mindkét akkumulátort, amikor az alsó csőszakasz az eltömődés megszüntetése vagy karbantartás céljából leszerelésre kerül.

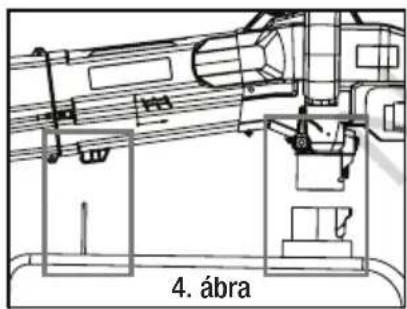

A gyűjtőzsák felszerelése

4. ábra

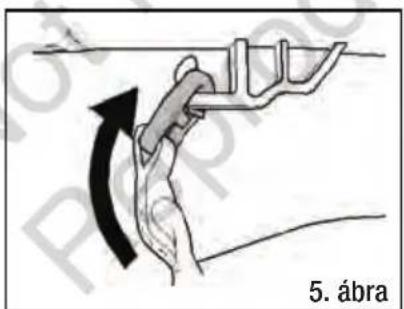

5. ábra

6. ábra R

• Csatolja a gyújtőzsákon levő kapcsot a cső alatt levő horogba, ahogy az 5. ábrán látható.
• Helyezze be a gyűjtőzsákon levő bemeneti csatlakozót a készüléktest aljába, amíg be nem pattan a helyére.
• A bemeneti csatlakozó és a gyűjtőzsák leszereléséhez nyomja meg a gyűjtőzsák kioldó kapcsolót (R).

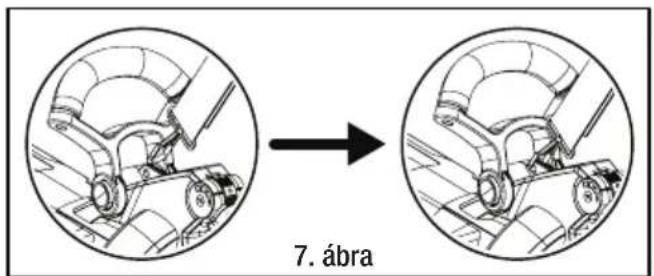

A hordheveder felszerelése

• A hordhever külön része a szállításnak, és igény esetén használható.
• A felszereléshez helyezze be a kapcsot az elülső fogantyú mögötti lyukba, ahogy az a 7. ábrán látható.

7. ábra

ÖSSZESZERELÉSI MÜVELETEK

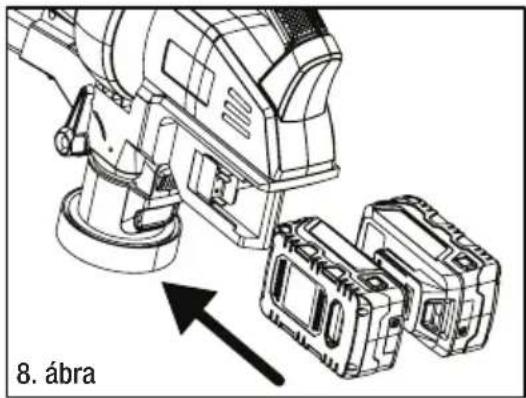

Akkumulátor behelyezés

AZ AKKUMULÁTOROK BEHELYEZÉSE

• Igazítsa az akkumulátorokon levő kiemelkedő bordát a lombszívó-fúvó akkumulátor port vájataiba, és tolja be az azokat, ahogy az a 8. ábrán látható.
• Győződjön meg arról, hogy az akkumulátorok alján levő retesz a helyére pattan (kattan).
• A működtetés megkezdése előtt győződjön meg arról, hogy az akkumulátorok fixen rögzülnek a lombszívó-fúvóban.

8. ábra

AZ AKKUMULÁTOROK KIVÉTELE

• Kapcsolja ki a lombszívó-fúvót.
• Nyomja be és tartsa lenyomva az akkumulátorok alján levő reteszkioldót („R”), ahogy az a 9. ábrán látható.
• Vegye ki az akkumulátort a lombszívó-fúvóból.

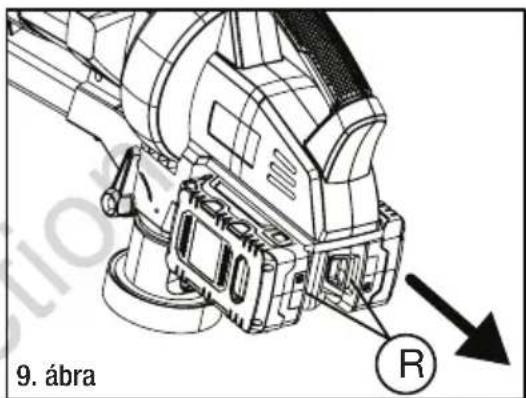

9. ábra R

Az akkumulátorok beszerelése előtt, a véletlen beindulás megelőzése érdekében győződjön meg arról, hogy a lombfúvó-szívón levő fordulatszabályzó KIKAPCSOLT „0” állásban van.

Az akkumulátorok nem megfelelő behelyezése a belső alkatrészek károsodásához vezethet, valamint az akkumulátorok a használat közben kieshetnek a termékből annak károsodását vagy személyi sérülést okozva.

Az akkumulátor és a töltő biztonságosságával, használatával, karbantartásával és tárolásával kapcsolatos további információkért lásd a Briggs & Stratton 18V akkumulátor és töltő kézikönyvét.

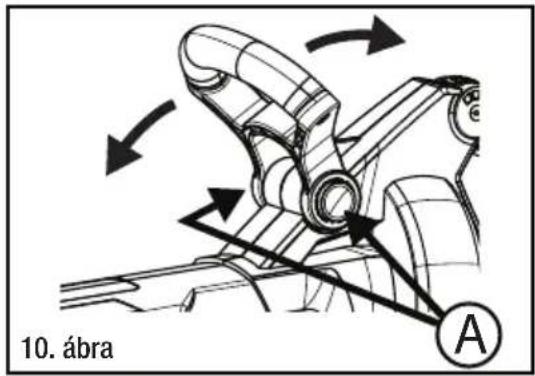

Az elülső fogantyú beállítása

A lombszívó-fúvó készülék elülső fogantyúja tetszés szerinti szögben forgatható, hogy megfeleljen az egyéni kényelemnek.

• A beállításhoz nyomja meg és tartsa lenyomva a két gombot „A” egyszerre. Lásd a 10. ábrát.
• Forgassa el a fogantyút, és engedje el az „A” gombokat. Megfelelően végezve az elülső fogantyú az új helyzetbe pattan (kattan).

Működés előtt győződjön meg arról, hogy az elülső fogantyú megfelelően rögzített és az „A” gombok visszatértek az eredeti helyzetükbe.

10. ábra A

Indítás és leállítás

A fordulatszabályzó a hátsó fogantyú első részén található, és lombszívó-fúvó BE- és KIKAPCSOLÁSÁRA szolgál. Valamint a motor fordulatának szabályzójaként is használt. Lásd a 11. és 12. ábrát.

• Helyezze be mindkét akkumulátort.
- Tekerje a fordulatszabályzót („S”) előre, az 1-es helyzetbe a lombszívó-fúvó indításához.
- A lombszívó-fúvó készülék változtatható fordulat beállítással rendelkezik. A fordulatszabályzó („S”) előre tekerése 1-ből 5-ös helyzetbe a motor fordulatát a maximumra növeli.
- Tekerje a fordulatszabályzót („S“) hátra a fordulat lelassításához vagy „0“ helyzetbe a lombszívó-fúvó leállításához.
- Vegye ki az akkumulátorokat annak biztosítására, hogy lombfúvó ne kerüljön véletlenül bekapcsolásra.

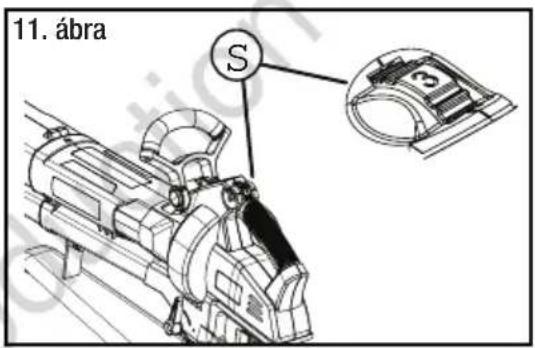

11. ábra S

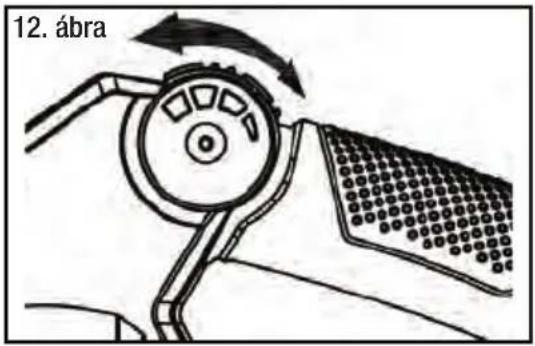

12. ábra

Az üzemmódváltó használata

Az üzemmódváltó a fúvó és szívó üzemmód közötti átváltásra szolgál. Lásd a 13. ábrát.

• A funkciókar „A” helyzetbe tolásával bekapcsolódik a működés szívás üzemmódja.
• A funkciókar „B” helyzetbe tolása bekapcsolja a fúvó üzemmódot.

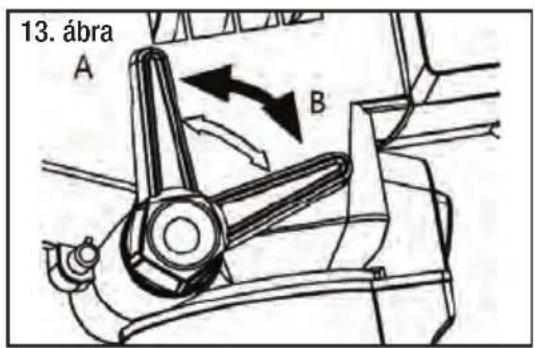

13. ábra A B

Működtetés

FONTOS TANÁCSOK / BIZTONSÁGI FIGYELMEZTETÉSEK

• Biztosítsa, hogy a készülék nem irányul senki vagy semmilyen laza kerti hulladék felé amikor azt beindítja.
• Ellenőrizze, hogy a készülék jó munkaállapotban van-e. Győződjön meg arról, hogy az alsó csőszakasz és a gyűjtőzsák fel lettek szerelve és biztosan rögzülnek.
• Ügyeljen a környezetében levő dolgokra a lombszívó-fúvó működtetése közben. Figyeljen a gyermekekre, házi kedvencekre, nyitott ablakokra, és biztonságosan fújja el a kerti hulladékot.
• A lombszívó-fúvó használatakor ne hagyja a gyűjtőzsák földhöz dörzsölődősét. Ha zsák a földhöz dörzsölődik, az gyorsan lyukasra koptatja a zsákot. Az ilyen károsodásra a jótállás nem terjed ki.
• Soha ne fedje le a légréseket. Tartsa azokat akadályoktól és hulladékoktól mentesen. Mindig tisztán kell maradniuk a megfelelő motor hűtés és az optimális teljesítmény érdekében.
• Viseljen megfelelő ruházatot. A súlyos személyi sérülés elkerülése érdekében ne viseljen laza ruházatot vagy ruhadarabokat, sál, füzért, láncot, nyakkendőt, stb., amik beszívódhatnak a légrésekbe. Annak érdekében, hogy a hosszú haj ne kerüljön be a légrésekbe, kösse össze a hosszú hajat.

FÚVÁS

• Tartsa a lombszívó-fúvót erősen, egyik kezével a hátsó fogantyút, a másik kezével az elülső fogantyút fogva.
• Végezzen seprő mozgást egyik oldalról a másikra a fúvó kimenetet 5-10 cm-rel a föld vagy a talaj felett tartva. Lassan haladjon előre a felhalmozott hulladékkupacot maga előtt tartva.
• A száraz fúvási műveletek nagy részének a kis fordulatszámok jobban megfelelnek. A nagy sebességű fúvás a nehezebb tárgyak, mint nagyobb hulladék vagy kavics esetén jobb.

MEGJEGYZÉS: A lombszívó-fúvó fúvás üzemmódban felszerelt vagy nem felszerelt gyűjtőzsákkal egyaránt használható.

SZÍVÁS

• A szívás üzemmód a kerti hulladék összegyűjtésére vagy mulccsá aprítására szolgál a gyűjtőzsákban. Az olyan alkotók, mint a kis ágak és levelek aprításra kerülnek, ahogy áthaladnak a turbinaházon.
• A készülék erős tartása mellett, 5-10 cm távolságot hagyva a földtől, seprő mozgással gyűjtse össze a kerti hulladékot.
• Mozgassa könnyedén az egyik hulladékhalomtól a másikhoz a görgők segítségével.
• A zsák megtelésével a szívóerő lecsökken. Ennek bekövetkeztekor kapcsolja ki a lombszívó-fúvót, vegye ki az akkumulátorokat, és ürítse ki a gyűjtőzsákot.
• A zsák hosszabb élettartama és az optimális teljesítmény érdekében gyakran ürítse ki a gyűjtőzsákot.

Ne használja a lombszívó-fúvó készüléket szívó üzemmódban úgy, hogy előbbnem szerelte fel a gyűjtőzsákot. Ez súlyos sérülést okozhat.

A gyűjtőzsák ürítése

Az vegye cső vagy munkakerék tisztítása előtt KAPCSOLJA KI a lombszívó-fúvót, és vegye ki akkumulátort.

Viseljen porvédő maszkot a gyújtőzsák kiürítésekor.

• A gyűjtőzsák („B”) kiürítéséhez használja a zsák lekerekített részén levő cipzárt.
• Győződjön meg arról, hogy a gyűjtőzsák („B”) cipzárja teljesen zárt, mielőtt újra beindítja a lombszívó-fúvót.

B 13. ábra

Az eltömödött cső / munkakerék tisztítása

Szívó üzemmódban bizonyos tárgyak - rongy, kötél vagy nagyobb átmérőjű ágak - elzárhatják a turbinát és megakaszthatják a motort.

Ha elzáródás történik:

• Kapcsolja ki a lombszívó-fúvót, és vegye ki mindkét akkumulátort.
• Vegye le az alsó csőszakaszt és a gyűjtőzsákot. Olvassa el „a cső összeszerelése” résztaz összeszerelési műveletek alatt annak megértéséhez, hogyan lehet eltávolítani azalsó csőszakaszt.
• Védőkesztyűt használva óvatosan távolítsa el a csövet vagy a munkakerék lapátokat elzáró anyagot.
• Kézzel forgassa meg a munkakerék lapátokat annak ellenőrzésére, hogy elzáródás teljesen megszűnt.
• Szerelje vissza az alsó csőszakaszt és a gyűjtőzsákot.
  • Helyezze vissza az akkumulátorokat.

Az eltömödött cső vagy munkakerék tisztítása előtt KAPCSOLJA KI a lombszívó-fúvót, és vegye ki mindkét akkumulátort. Ha a lombszívó-fúvó az eltömödés kitisztítása során véletlenül beindul, az súlyos személyi sérülést vagy végtagvesztést okozhat.

Viseljenvédőkesztyűt a védelem érdekében.

KARBANTARTÁS ÁPOLÁS

Tisztítás

A súlyos személyi sérülés elkerülése érdekében tisztítás vagy szervizelés előtt mindig kapcsolja ki a lombszívó-fúvót, és vegye ki az akkumulátorokat.

Ne használjon oldószereket, erős felületaktív tisztítószereket, bizonyos (fenyő és citrom) aromás olajokat a műanyag részek tisztításakor. A vegyszerek károsíthatják, gyengíthetik vagy tönkre tehetik a műanyag részeket, ami súlyos személyi sérülést okozhat.

• Tisztítsa le a készüléket nedves rongy és enyhe tisztítószer használatával. Ne merítse a gépet, sem annak bármely részét vízbe.
• Anedvesség áramütést okozhat. Törölje le a nedvességet egy puha, száraz ronggyal, és győződjön meg arról, hogy a gép száraz mielőtt használná.
• Használjon kis kefét vagy porszívót a terméken levő légrések tisztításához. Tartsa a légréseket akadályoktól mentesen.

Tárolás

• Győződjön meg arról, hogy az akkumulátorok eltávolításara kerültek a tárolás előtt.
• A gépet épületen belül, hűvös, száraz helyen, gyermekektől elzárva tárolja.
• Ne tárolja korróziót okozó anyagok, műtrágya vagy üzemanyag mellett.

A termék ártalmatlanítása

A TERMÉK MEGFELELŐ ÁRTALMATLANÍTÁSA

Az elektromos hulladékokat nem szabad a háztartási hulladékkal együtt lehelyezni. Hasznosítsa újra, ahol megvannak a megfelelő létesítmények hozzá. Egyeztessen a helyi hatósággal vagy kereskedővel újrahasznosítás tanácsért. Az akkumulátor olyan anyagot tartalmaz, ami veszélyes Önre és a környezetre. El kell eltávolítani és külön kell ártalmatlanítani olyan létesítményben, ami fogad lítium-ion akkumulátorokat.

Az akkumulátor és töltő ártalmatlanításával kapcsolatos további információkért lásd a Briggs & Stratton 18V akkumulátor és töltő kézikönyvét.

A CSOMAGOLÓANYAG MEGFELELŐ ÁRTALMATLANÍTÁSA

A csomagolás kartonból és megfelelően jelölt műanyagokból áll, amik újrahasznosíthatók. Tegye elérhetővé ezeket az anyagokat az újrahasznosításhoz.

Tájékoztatás az eleve biztonságos tervezés, a megtett óvintézkedések és a kiegészítő biztonsági intézkedések ellenére fennmaradó kockázatokról.

Vészhelyzet esetén

Abban a ritka esetben, ha az akkumulátor megsérül és annak tartalma szivárog vagy valaki bőrére, szemébe kerül, vagy azt valaki lenyelik, kövesse az akkumulátor és töltő kézikönyvében levő elsősegély utasításokat. Azonnal forduljon orvoshoz.

KARBANTARTÁS ÁPOLÁS

Karbantartási diagram

Funkciók Követelmények	Használat elött	Használat után	Feltöltés	Havonként	Évenként	Ha sérült	Szükség szerint
Teljes készülék szemrevételezés	●	●	●
Változtatható fordulatszabályzó ellenőrzési művelet	●
Lombfúvó ház ellenőrzés és tisztítás		●					●
Levegő bemenet ellenőrzés és tisztítás		●
Cső ellenőrzés és tisztítás	●						●
Gyűjtőzsák ellenőrzés és ürítse	●	●	●
Minden elérhető rögzítőelem ellenőrzés és újra meghúzás	●						●

Szervizelés

A szervizelés különleges körültekintést, tudást igényel, és csak szakképzett szerviztechnikus végezheti. Ehhez javasoljuk, hogy a szerződött szakszervizéhez vigye vissza a terméket. Szervizelés során kizárólag eredeti pótalkatrészeket használjon.

• A gépet tartsa szárazon, tisztán, olajtól és zsírtól mentesen.
• A tüzveszély csökkentése érdekében, ne hagyja a motoron felhalmozódni a fú, levél és kerti hulladék maradványokat.
• Legyen minden csavar, csap és anya jól meghúzva a berendezés biztonságos üzemi állapotban tartása érdekében.
• Tilos a biztonsági eszközök illetéktelen módosítása. Ezeket ellenőrizze rendszeresen amegfelelő működés érdekében.

MEGJEGYZÉS: A szervizeltetési lehetőségekért lásd a termékkel adott garancialevet.

HIBAELHÁRÍTÁS

Hibaelhárítás

Hiba	Lehetséges ok	Lehetséges megoldás
A lombszívó-fúvónem indul.	Az akkumulátorok nincsenek megfelelően beszerelve.Az akkumulátorok nincsenek feltöltve.A lombszívó-fúvó készülék hibás.	Győződjön meg arról, hogy az akkumulátorok megfelelőenvannak beszerelve a termékbe.Töltse fel teljesen az akkumulátorokat.Cseréltesse ki vagy javíttassa meg a készüléket szerződött szakszervizzel.
A lombszívó-fúvónem működik teljes kapacitással.	A cső vagy a turbina munkakerék eltömődött.A gyűjtőzsák hulladékkal teli.	Ellenőrizze és tisztítsa ki az eltömődést a kézikönyvben levő eljárást követve.Vegye le a gyűjtőzsákot, és ürítse ki a hulladékot.
A készülék működés közben leáll.	Az akkumulátorok lemerültek.	Töltse fel az akkumulátorokat.

Termékleírások

Megnevezés 18V LÍTIUM-ION IKER	-AKKUMULÁTOROSLOMBSZÍVÓ-FÚVÓ
Feladat fúvás szívás
Motortípus kefe nélküli motor
Motorleírás 36V DC
Motor teljesítményfelvétel 600 W
Üresjárati fordulatszám 5000~13000 ford/perc
Max. motorfordulat 13000 ford/perc
Maximális légsebesség 240 km/h 50 km/h
Gyűjtőzsák térfogata 45 L
Mulcs aprítási / darálási arány	10:1
Termék tömege (Akkumulátorok nélkül)	3.35 kg
Hangnyomásszint	86 dB(A), K_PA = 3 dB(A)	86 dB(A), K_PA = 3 dB(A)
Hangteljesítményszint (Mért)	99.5 dB(A)	101.9 dB(A)
Hangteljesítményszint (Garantált)	Lwa: 105 dB (A)
Összrezgésérték (Max.)	<2.5 m/s2, K= 1.5 m/s2

FIGYELMEZTETÉS

• Hogy a feltüntetett összrezgésérték a szabványos vizsgálati módszernek megfelelően került mérésre, és használható a szerszámok közötti összehasonlításra.
• Hogy a feltüntetett összrezgésérték a kitettség előzetes értékelése során is használható.
• Hogy az elektromos szerszám tényleges használata során történő rezgéskibocsátás eltérhet a feltüntetett összértéktől attól függően, hogy a szerszámot milyen módon használják, és hogy miként kell meghatározni a kezelőt védő, a használat tényleges körülményi melletti kitettség becslésén alapuló biztonsági intézkedéseket (figyelembe véve a működési ciklus minden részét - úgymint azokat az időket is, amikor a szerszám ki van kapcsolva és amikor üresen jár - a kiváltó idő mellett).

Dettagli
