NÁVOD K OBSLUZE IQ18LBV MURRAY

Děkujeme vám za zakoupení produktu Murray. Společnost Murray se pyšní kvalitou a výkonností všech svých produktů. Tento návod k obsluze vám pomůže při sestavení, bezpečném provozu a údržbě vašeho produktu. Přečtěte si prosím následující varování a zajistěte tak bezpečnost a dlouhou životnost vašeho produktu.

VAROVÁNÍ

Nepokoušejte se tento produkt používat, dokud si důkladně nepřečtete a úplně nepochopíte všechny pokyny, bezpečnostní pravidla atd. obsažené v této přiručce. Nedodržení může vést k nehodám způsobeným elektrickým proudem, k požáru nebo vážnému zranění osob.

URČENÉ POUŽITÍ

Tento vysavač Blower Vac je určen pro foukání a vysávání listů, stříhané trávy a jiných podobných zbytků ze zahrady pro domácí použití. Nepoužívejte na kameny, cihly, rozbité sklo, atd. Nepoužívejte jako jednotku k extrakci vzduchu/plynu.

Nepoužívejte tento produkt pro žádný úkol, než pro který je určen.

Varovné symboly a významy

Varování!

Přečtěte si pokyny k použití před obsluhou stroje.

Noste bezpečnostní brýle a ochranu uší splňující bezpečnostní normy.

Používejte robustní, neklouzavou obuv.

Používejte bezpečnostní rukavice.

Nepoužívejte stroj ve vlhkých podmínkách, chraňte jej před deštěm a vlhkostí.

Dávejte pozor na vyhazované předměty! Zajistěte, aby kolem stojící osoby byly vzdáleny alespoň 50" (15 m) a zastavte stroj, pokud se přibliži.

Ruce, volné vlasy a volné oblečení udržujte mimo dosah ventilátoru fukaru.

Při nabíjení mějte na paměti nebezpečí úrazu elektrickým proudem.

Přečtěte si pokyny před prováděním jakékoli údržbové práce.

Počkejte, až se všechny součásti stroje úplně zastaví a vyměňte baterie.

Nedotýkejte se pohyblivých částí rukou.

Teplota prostředí 40°C Maxim.

Nevhazujte do vody.

Chraňte před teplem a/nebo otevřeným ohněm.

NIKDY by se nemělo likvidovat s domácími předměty. Baterie obsahují Li-ion. Obrat'te se na místní úřad a zjistěte, jak správně likvidovat baterie.

Obsah

Funkce a definice

Funkce a dodávané položky 31

Bezpečnost a manipulace

Obecná bezpečnost 32

Bezpečnostní pokyny

pro vysavač Blower vac 33

Postupy pro sestavení

Vybalení 33

Sestavení trubice fukaru 34

Umístění pytle vysavače 34

Instalace nosného popruhu 34

Umístění baterie 35

Návod k obsluze

Nastavení predního držadla 36

Spouštění a zastavení 36

Použití ovládacího spínače 36

Provoz 37

Vyprázdnění pytle vysavače 38

Čištění trubice fukaru/Impeleru 38

Údržba a péče

Čištění	39
Skladování	39

Likvidace produktu 39

Nouzový kontakt 39

Graf údržby 40

Servis 40

Řešení potíží

Řešení potíží 40

Technické vlastnosti

Vlastnosti produktu 41

POZNÁMKA: PODROBNOSTI O ZÁRUCE NEJSOU NAPSANÉ V TOMTO NÁVODU K OBSLUZE. PODROBNOSTI O ZÁRUCE NALEZNETE V OSTATNÍCH DOKUMENTECH DODANÝCH S TÍMTO STROJEM.

Funkce a dodávané položky

1. Kryt motoru
2. Přední držadlo
3. Zadní držadlo
4. Ukazatel rychlosti

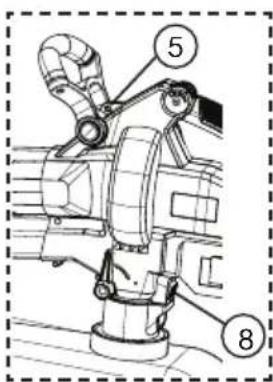

5. Nosný hák popruhu
6. Přepínač ovládání
7. Pytel vysavače *
8. Spínač na uvolňování pytle vysavače
9. Sestava horní trubice

10. Sestava dolní trubice *

11. Pojistný šroub *

12. Nosný popruh *
13. Sání vysavače
14. Výstup fukaru
15. Kolečka

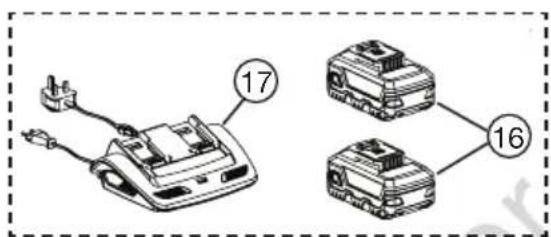

16. Baterie
17. Nabíječka baterií

18. Šroubovák **

19. Příručka a záruční list vysavače Blower VAC **

20. Příručka a záruční list B&S Baterie a nabíječky **

17 16

12

Nepoužívejte výrobek, pokud některá součást chybí nebo je poškozena. Všechny chybějící nebo poškozené součásti nechte opravit nebo vyměnit.

POZNÁMKA: ,*' označené položky jsou dodávány volně a před použitím vyžadují montáz. Další podrobnosti naleznete v části ,Postup montáže' této příručky.

POZNÁMKA: ,**' označené položky nejsou na výše uvedeném obrázku zobrazeny.

POZNÁMKA: Baterie a nabíječka nejsou součástí nákupu konzoly.

Obecná bezpečnost

- Než se pokusíte sestavit a provozovat stroj, pečlivě si přečtěte všechny pokyny na stroji a v příručce. Tuto příručku uschovejte na bezpečném místě pro budoucí použití a pravidelně se na ni obracejte. Zajistěte, aby si ostatní uživatelé přečetli tuto příručku a aby si byli vědomi bezpečnostních rizik produktu.

- Stroj by měl být provozován pouze s originálními bateriemi Briggs & Stratton. Při používání stroje na baterie by měla být vždy dodržována základní bezpečnostní opatření, aby došlo ke snížení rizika vytečení baterií a zranění osob.

- Před použitím stroje se seznamte se všemi ovládacími prvky a jejich správným fungováním. Seznamte se s tím, jak zastavit stroj a jak vypnout napájení v případě nouze.

- Při práci se strojem v prašném prostředí vždy noste obličejovou masku nebo prachovou masku.

- Vždy noste vhodný oděv a nenoste volný oděv (nebo šperky atd.), který by se mohl zachytit v pohyblivých částech.

- Nepoužívejte tento stroj s bosými chodidly nebo když nosíte sandály nebo lehké (např. plátěné) boty. Používejte dlouhé kalhoty a těžké boty.

- Nepoužívejte stroj, pokud iste pod vlivem alkoholu nebo drog.

- Pokud jste unavení, bud'te ve střehu a nepoužívejte stroj. Než začnete, věnujte pozornost tomu, co děláte, a ujiistěte se, zda si ostatní jsou vědomí vašich úkolů.

- Nepoužívejte stroj v nebezpečných prostředích. Stroj používejte pouze za denního světla neboza dobrého umělého osvětlení.

- Nepoužívejte stroj v hluku. Se strojem vždy chod'te a nikdy neběhejte. Nepřepínejte se audržujte rovnováhu po celou dobu. Při práci na svazích bud'te opatrní.

- Před kontrolou, seřízením, servisem nebo čištěním stroje vždy zastavte a vyjměte obě baterie.

- Pokud stroj začne nadměrně vibrovat, přestaňte jej používat, dokud nebude stroj zkontrolován a zhodnocen. Nechat stroj posoudit ohledně potíží s vibracemi obecně snižuje riziko zranění nebo selhání produktu.

- Stroj skladujte pouze na suchém a bezpečném místě. Uchovávejte stroj mimo dosah dětí.

• Vždy udržujte stroj podle sekce údržby této příručky.

- Nepoužívejte stroj v dešti nebo mokrých podmínkách. Voda vnikající do napájecího nástroje může zvýšit riziko úrazu elektrickým proudem. Mokré podmínky mohou snížit výkonnost vysávání.

- Nikdy nedovolte dětem, osobám s omezenými fyzickými, smyslovými nebo mentálními schopnostmi nebo nedostatkem zkušeností a znalostí nebo osobám, které nejsou seznámeny s těmito pokyny, aby stroj používaly. Místní předpisy mohou omezit věk obsluhy.

- Při přibližování se k slepým rohům, dveřím, keřům, stromům nebo jiným objektům, které mohou zakrýt váš pohled a cestu stroje, postupujte velmi opatrně.

- Nepoužívejte stroj v blízkosti horkého popela, vznětlivých materiálů a nebo jej neponořujte do kapalin. Může to způsobit nebezpečí požáru, vážné zranění nebo poškození produktu.

- Do ventilačních mřížek nevkládejte žádné předměty. Nepoužívejte, pokud jsou jakékoli otvory blokované, udržujte otvory beze všeho, co by mohlo snížit průtok vzduchu.

- Nemířte strojem ve směru, kde se pohybuji lidé nebo domácí mazlíčci.

- Po vypnutí jednotky se ventilátor bude i nadále krátkou dobu pohybovat. Uchovávejte všechnyobjekty v bezpečné vzdálenosti od pohyblivých částí.

- Nikdy nepoužívejte stroj v době, kdy jsou v blízkosti lidé, zeiména děti nebo domácí zvířata.

- Nepoužívejte stroj, pokud hlavní vypínač nebo čiselník rychlosti nefungují. Jakýkoli stroj, který nelze ovládat spínačem, je nebezpečný a musí být před použitím opraven.

Bezpečnostní pokyny pro vysavač Blower VAC

• Předejděte náhodnému spouštění, neboť může vést k poranění. Před připojením baterií se ujistěte, zda je čiselník rychlosti v pozici vypnuto (,0'). Nepřenášejte vysavač Blower Vac s prstem položeným na čiselníku rychlosti.
• Nepoužívejte vysavač Blower Vac bez namontování sestavy spodní trubice. Při demontáži sestavy spodní trubice z důvodu údržby vypněte vysavač Blower Vac a vyjměte obě baterie.
• Během provozu neumistujte předměty ručně do vysavače Blower Vac, protože by to mohlo vážně poškodit jednotku nebo zranit uživatele. Během používání mějte obě ruce na držadlech.
• Během provozu se nepokoušejte odstraňovat materiál ani držet materiál, který má být vysáván. Před odstraněním zaseknutého materiálu z vysavače Blower Vac vypněte a vyjměte baterie.
• Neoddělujte jednotku vysavače Blower Vac od trubice nebo se nepokoušejte odnášet jednotku z trubice.
• Nikdy nemiřte vysavačem Blower Vac nebo nefoukejte sutinu na kolem stojící osoby nebo domácí mazlíčky. Obsluha je zodpovědná za nehody nebo nebezpečí, která vzniknou vůči ostatním lidem nebo jejich majetku.
• Nepoužívejte vysavače Blower Vac při režimu vysávání bez připevněného pytle vysavače.
• Jednotka vysavače Blower Vac se liší od jednotky domácího vysavače a vysávaný obsah je drcen/mulčován.
• Pravidelně kontrolujte dotažení všech šroubů.
• Nedovolte, aby vysavač Blower Vac zachytil jakékoli hořící nebo doutnající materiály, jako je popel, nedopalky cigaret atd.
• Nepokoušejte se zachytit křehké předměty, jako je sklo, plasty, kostní porcelán atd.

POZNÁMKA: Informace o rizicích a bezpečném používání baterií a nabíječek naleznete v příručce k bateriím a nabíječkám B&S. Zajistěte, aby si ostatní uživatelé přečetli tuto příručku a aby si byli vědomi bezpečnostních rizik produktu.

Vysavač je dodáván s některými komponenty, které nejsou smontovány. Při jejich montáži postupujte následovně:

• Opatrně vyjměte produkt a veškeré příslušenství z krabice. Ujistěte se, zda jsou zahrnuty všechny položky uvedené na straně 3.
• Pečlivě produkt prohlédněte, zda na něm během doručení nevznikly žádné praskliny nebo poškození.

POZNÁMKA: Baterie a nabíječka nejsou zahrnuty v konzolích a lze je dodat zvlášť.

VAROVÁNÍ

Jsou-li jakékoli díly poškozeny nebo chybí, nespouštějte produkt, dokud nejsou díly vyměněny. Používání produktu s poškozenými nebo chybějícími díly může způsobit vážné zranění.

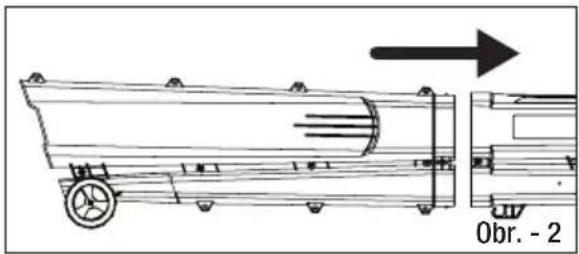

Sestavení trubice fukaru

POZNÁMKA: Viz obr. - (2) a (3).

• Zatlačte sestavu dolní trubice do sestavy horní trubice vyrovnáním tak, jak je vidět na obr. - (2).
• Trubice do sebe navzájem zapadnou.
• Namontujte pojistný šroub (A) a utáhněte jej pomocí šroubováku pro zajištění horní a spodní trubice dohromady.
• Chcete-li trubice rozmontovat, opakujte kroky v opačném pořadí.

Nepoužívejte vysavač Blower Vac bez namontování sestavy spodní trubice.

Při demontáži sestavy spodní trubice VYPNĚTE vysavač, vyjměte obě baterie a vyčistěte vysavač od blokád nebo proved'te údržbu.

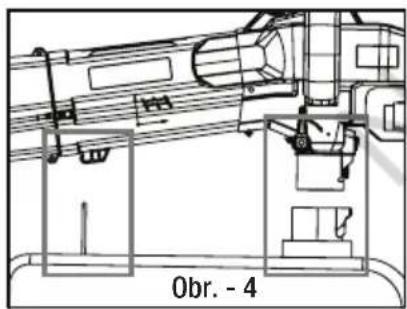

Umístění pytle vysavače

• Připevněte sponu pytle vysavače na hák pod trubicí tak, jak je vidět na obrázku - 5.
• Vložte konektor sání na pytel vysavače, dokud nebude přimknut ke dnu hlavního těla.
• Chcete-li uvolnit konektor sání a pytel vysavače, stiskněte spínač pro uvolnění pytle vysavače (R).

Instalace nosného popruhu

• Nosný popruh je dodáván volně a lze jej v případě potřeby použít.

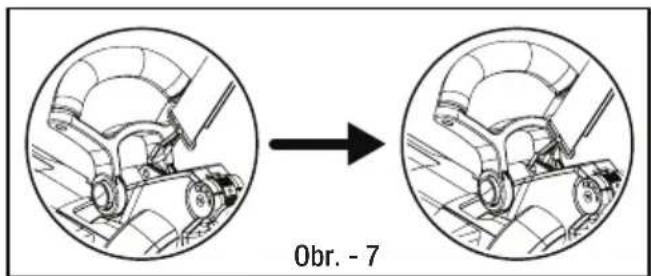

• Při instalaci vložte sponu popruhu do otvoru za přední rukojetí tak, jak je vidět na obr. - 7.

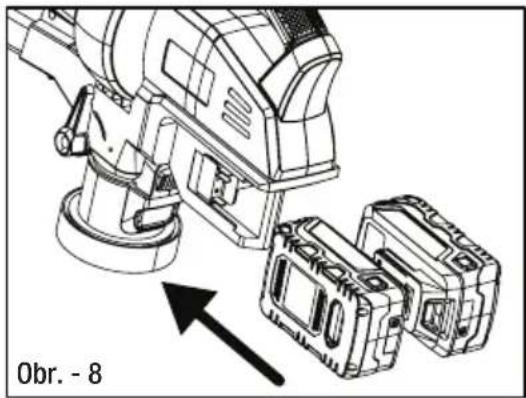

• Vyrovnejtevyvýšené žebro na bateriích s drážkami v otvoru pro baterii vysavače Blower Vac a baterie zasuňte, jak je znázorněno na obr. - 8.
• Ujistětese, zda západka na spodu baterií klapne (zapadne) na místo.
• Před zahájením provozu se ujistěte, že jsou baterie ve vysavači Blower vac zajištěny.

• Vypněte vysavač Blower vac.

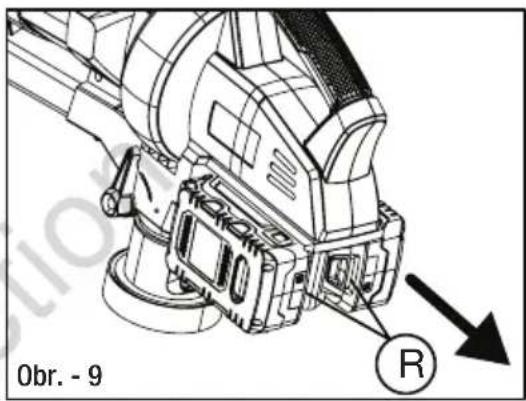

- Stiskněte a podržte západku na uvolnění baterií („R“) na spodku baterií tak, jak je vidět na obrázku - 9.
- Odstraňte baterie z vysavače Blower vac.

Před vložením baterií se ujistěte, zda je číselník rychlosti vysavače Blower vac v poloze ,0' VYPNUTO, abyste zabránili náhodnému spuštění.

Nesprávná instalace baterií může způsobit poškození vnitřních součástí a baterie mohou během používání vypadnout z produktu a způsobit poškození výrobku nebo zranění osob.

Další informace týkající se bezpečnosti, používání, servisu a skladování baterie a nabíječky naleznete v příručce k baterii a nabíječce Briggs & Stratton 18V.

Nastavení predního držadla

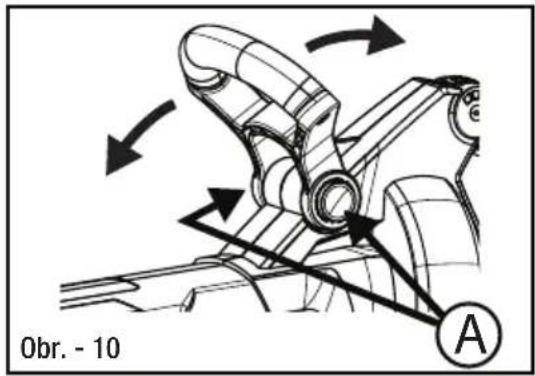

Přední rukojetí jednotky vysavače Blower vac lze otáčet v libovolném požadovaném úhlu, aby vyhovoval individuálnímu pohodlí.

• Pro nastavení stiskněte a přidržte současně dvě tlačítka ,A'. Viz obr. – 10.
• Otáčejte rukojetí a uvolněte tlačítko ,A'. Pokud to provádíte správně, přední rukojeť klapne (zapadne) do nové polohy.

Před spuštěním se ujistěte, zda přední rukojeť je dobře zajištěna a tlačítko ,A' směřuje zpět do své původní polohy.

Spouštění a zastavení

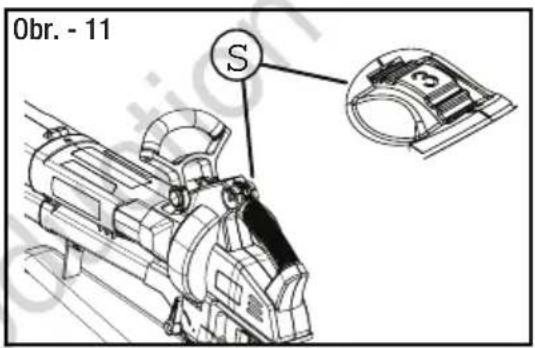

Číselník rychlosti je umístěn na přední nebo zadní rukojeti a je používán k zapnutí vysavače Blower vac do polohy ZAPNUTO a VYPNUTO. Je také používán jako ovladač rychlosti motoru. Viz obr. - 11 a 12.

• Nainstalujte obě baterie.
- Otočte nastavitelným čiselníkem rychlosti (,S') dopředu na 1, čímž spustíte vysavač Blower vac.
- Jednotka vysavače Blower vac má volitelné nastavení rychlosti. Otočením čiselníkem rychlosti (,S') dopředu z polohy 1 do polohy 5 zvýšíte rychlost motoru na maximum.
- Otočte nastavitelný číselník rychlosti (,S') zpět a zpomalte rychlost nebo jej otočte k hodnotě ,0' a zastavte vysavač Blower vac.
- Odstraňte baterie a zajistěte tak, aby se fukar znovu náhodně nezapnul.

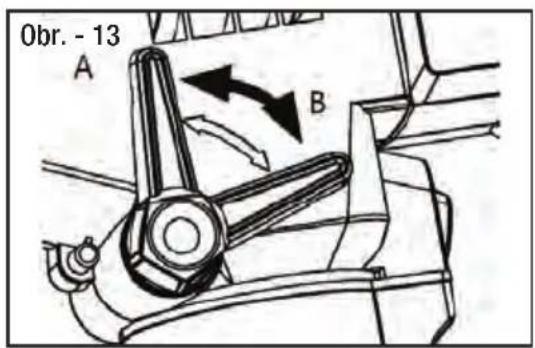

Použití ovládacího spínače

Ovládací spínač se používá k přepínání mezi režimem fukaru a režimem vysavače. Viz obr. – 13.

• Stisknutím páky funkce do polohy, A' se aktivuje režim vysavače.
• Stisknutím páky funkce do polohy, B' se aktivuje režim fukaru.

Obr. - 13 A B

Provoz

DŮLEŽITÉ TIPY/BEZPEČNOSTNÍ VAROVÁNÍ

• Před spuštěním jednotky se ujistěte, že jednotka a ani volné zbytky na nikoho nemíří.
• Ověřte, zda je jednotka v dobrém provozním stavu. Ujistěte se, že sestava spodní trubice a pytel vysavače jsou upevněny a zajištěny.
• Při provozu vysavače Blower vac mějte na zřeteli své okolí. Sledujte vaše děti, domácí mazlíčky, otevřená okna a vyfukujte sutinu bezpečně.
• Při používání vysavače Blower vac nenechte pytel vysavače třít o zem. Pokud se pytel tře o zem, rychle se v něm udělá díra. Na toto poškození se nevztahuje záruka.
• Nikdy nezakrývejte větrací otvory. Udržujte je bez překážek a sutiny. Musí vždy zůstat čisté pro správné chlazení motoru a optimální výkon.
• Noste vhodné oblečení. Abyste předešli vážnému zranění osob, nenoste volný oděv nebo doplňky, jako jsou šátky, provázky, řetízky, kravaty atd., Které by se mohly dostat do větracích otvorů. Chcete-li zajistit, aby do větracích otvorů nebyly vtahovány dlouhé vlasy, uvažte dlouhé vlasy dozadu.

REŽIM FOUKÁNÍ

- Jednou rukou držte fukar za zadní držadlo a druhou rukou za přední držadlo.

- Zametejte ze strany na stranu s výstupem fukaru 5-10 cm nad zemí nebo podlahou. Pomalu pokračujte a udržujte nakumulovanou hromadu sutě před sebou.

- Většina úkonů suchého foukání je lepší provádět při nízkých rychlostech. Vysokorychlostní foukání je nejlepší pro foukání těžších předmětů jako je větší suť nebo zemina.

POZNÁMKA: Vysavač Blower vac lze použít ve foukacím režimu s nebo bez pytle vysavače.

REŽIM VYSÁVÁNÍ

• Režim vysávání je používán pro sběr nebo mulčování sutiny v pytli od vysavače. Předměty, jako jsou malé listy a větvičky, budou mulčovány, jakmile začnou procházet skříní ventilátoru.
• Při pevném držení jednotky zachovejte mezeru 5–10 cm od země a pomocí akce zametání sbírejte sutinu.
• Klouzáním po kolech snadno přecházejte z jedné hromady sutiny na další.
• Jakmile se pytel naplní, bude sací výkon klesat. Pokud k tomu dojde, vypněte fukar, vyjměte baterie a vyprázdněte pytel vysavače.
• Pro delší životnost pytle a optimální výkon vyprazdňujte pytel vysavače pravidelně.

Nepoužívejte jednotku vysavače Blower vac při režimu vysávání bez připevněného pytle vysavače. Může to způsobit vážné zranění.

Vyprázdnění pytle vysavače

Před vyjmutím pytle vysavače a vyprázdnění zbytků VYPNĚTE vysavač a vyjměte baterie.

Při vyprazdňování pytle vysavače nosté ochrannou masku proti prachu.

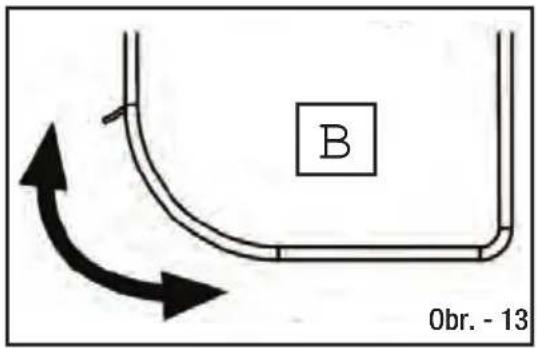

• Pro vyprázdnění pytle vysavače (,B') použijte zip na okrouhlé části pytle vysavače.
• Ujistěte se, zda je zip pytle od vysavače (,B') zcela zapnutý předtím, než znovu nastartujete vysavač Blower vac.

B 0br. - 13

Čištění ucpané trubice/impeleru

Během provozu vysavače mohou ucpat ventilátor jisté předměty jako je hadřík, provaz nebo klacíky s velkým průměrem a blokovatmotor.

Vyskytne-li se ucpání:

• Vypněte fukar a vyjměte obě baterie.
- Vyjměte sestavu spodní trubice a pytel od vysavače. Informace o tom, jak demontovat sestavu spodní trubice, najdete v části „Sestava trubice fukaru“ v části Montážní postupy.
- Pomocí ochranných rukavic opatrně odstraňte materiál blokující trubici nebo lopatky impeleru.
- Otáčejte lopatkami impeleru rukou a ujistěte se, zda je blokáda zcela odstraněna.
- Přeinstalujte sestavu spodní trubice a pytel od vysavače.
- Přeinstalujte baterie.

Před vyčištěním zablokované trubice nebo lopatky impeleru VYPNĚTE vysavač a vyjměte obě baterie. Neúmyslné spuštění vysavače s fukarem při odstraňování blokád může mít za následek vážné zranění nebo amputaci.

Noste pro ochranu bezpečnostní rukavice.

Čištění

Abyste předešli vážnému zranění, vždy vypněte vysavač Blower vac a vyjměte baterie před čištěním nebo prováděním servisu.

Při čištění plastových dílů nepoužívejte rozpouštědla, silné detergenty nebo některé aromatické oleje, jako je borovice a citron. Chemikálie mohou poškodit, oslabit nebo zničit plastové součásti, což může mít za následek vážné zranění.

• Čistěte jednotku pomocí vlhkého hadříku s jemným detergentem. Nepokládejte stroj nebo jakoukoli jeho část do vody.
• Vlhkost může způsobit nebezpečí úrazu elektrickým proudem. Před použitím otřete veškerou vlhkost měkkým suchým hadříkem a zajistěte, aby byl stroj suchý.
• K čištění větracích otvorů na výrobku použijte malý kartáč nebo vysavač. Udržujte větrací otvory bez překážek.

Skladování

• Zajistěte, aby byly před uskladněním vyjmuty baterie.
• Skladujte stroj v interiéru, na chladném a suchém místě, mimo dosah dětí.
• Neskladujte jej v blízkosti korozivních materiálů, jako je hnojivo nebo palivo.

Likvidace produktu

SPRÁVNÁ LIKVIDACE PRODUKTU

Odpadní elektrické výrobky by neměly být likvidovány s domovním odpadem. Recyklujte tam, kde k tomu existují zařízení. Požádejte o radu ohledně recyklace u místního úřadu nebo prodejce. Baterie obsahuje materiál, který je nebezpečný pro vás a životní prostředí. Musí být odstraněn a zlikvidován samostatně v zařízení, které přijímá lithium-iontové baterie.

Další informace týkající se likvidace baterií a nabíječek naleznete v příručce k baterii a nabíječce Briggs & Stratton 18V.

SPRÁVNÁ LIKVIDACE BALENÍ

Obal se skladá z lepenky a odpovídajícím způsobem značených plastů, které lze recyklovat. Umožněte recyklaci těchto materiálů.

Informace o zbytkových rizicích, která přetrvávají navzdory přijatým opatřením pro bezpečný design, ochranným a doplňujícím ochranným opatřením.

Nouzový kontakt

Ve výjimečných případech je baterie poškozená a pokud jakýkoli obsah vytéká nebo přichází do styku s pokožkou, očima nebo je-li požit, postupujte podle pokynů pro první pomoc v příručce k baterii a nabíječce. Ihned vyhledejte lékařskou pomoc.

Graf údržby

Funkce Doporučení		Před použitím	Po použiti	Nové nabití	Měsičně	Ročně	Je-li poškozeno	Podle potřeby
Celá jednotka	Vizuální prohlídka	●	●	●
Nastavitelný iselník rychlosti	Kontrola provozu	●
Kryt fukaru	Zkontrolovat a vyčistit		●					●
Sání vzduchu	Zkontrolovat a vyčistit		●
Trubice	Zkontrolovat a vyčistit	●						●
Pytel vysava e	Zkontrolovat a vyprázdnit	●	●	●
Všechny dostupné p ipev ující prvky	Zkontrolovat a znovu	●						●

Servis

Servis vyžaduje mimořádnou péči a znalosti a měl by jej provádět pouze kvalifikovaný servisní technik. Z důvodu servisu vám doporučujeme vrátit produkt do autorizovaného servisního střediska. Při provádění servisu používejte pouze originální náhradní díly.

• Udržujte stroj v suchu, čistotě a bez oleje a mastnoty.
• Pro snížení rizika požáru udržujte motor bez trávy, listí, usazenin.
• Udržujte všechny matice, nýty a šrouby utažené a zajistěte tak, že bude zařízení v bezpečném provozním stavu.
• Nikdy nezasahujte do bezpečnostních zařízení. Pravidelně je kontrolujte, zda správně fungují.

POZNÁMKA: Podrobnosti o servisních kontaktech najdete na záruční kartě dodávané s tímto výrobkem.

ŘEŠENÍ POTÍŽÍ

Řešení potíží

Závada Možná pří čina Možné řešení
Vysavač Blower vac nenastartuje.	1. Baterie nejsou správně nainstalovány.2. Baterie nejsou nabité.3. Jednotka vysavače Blower vac je vadná.
Vysavač Blower Vac nepracuje na plnou kapacitu.	1. Trubice nebo ventilátor impeleru jsou bloklé.2. Pytel vysavače je plný sutin.
Jednotka se zastavuje během provozu.	1. Baterie jsou vyčerpané. 1. Znovu nabijte baterie.

Vlastnosti produktu

Popis VYSAVAČ TWIN 18V BLOWER VAC
Funkce Foukání Vysávání
Typ motoru Bezkartáčový motor
Vlastnosti motoru 36V DC
Příkon motoru 600 W
Rychlost bez zatížení 5000~13000 RPM
Mální rychlost motoru 13000 RPM
Maximální rychlost vzduchu 240 km/h 50 km/h
Objem pytle vysavače 45 L
Poměr drcení/mulčování 10:1
Hmotnost produktu (Bez baterii) 3.35 Kg
Hladina akustického tlaku	86 dB(A), K_PA = 3 dB(A)	86 dB(A), K_PA = 3 dB(A)
Hladina akustického výkonu (Měřeno)	99.5 dB(A)	101.9 dB(A)
Hladina akustického výkonu (Zajištěno)	Lwa: 105 dB (A)
Celková hodnota vibrací (Max)	<2.5 m/s ^2 , K= 1.5 m/s ^2

VAROVÁNÍ

• Že deklarovaná celková hodnota vibrací byla měřena v souladu se standardní zkušební metodou a může být použita pro porovnání jednoho nástroje s druhým.
• Že deklarovaná celková hodnota vibrací může být také použita při předběžném posouzení expozice.
• To, že emise vibrací během skutečného používání elektrického nástroje se mohou lišit od deklarované celkové hodnoty v závislosti na způsobu, jakým se nástroj používá, a na potřebě identifikovat bezpečnostní opatření na ochranu obsluhy, která jsou založena na odhadu expozice v skutečné podmínky použití (s přihlédnutím ke všem částem provozního cyklu, jako jsou doby, kdy je nástroj vypnutý a když běží mimo dobu spouštění nečinnosti).

VIGTIGE BEMAERKNINGER

Detaljer

Výstražné symboly a ich význam

Výstraha!

Pred obsluhou zariadenia si prečítajte pokyny.

Pri nabíjaní nepodceňujte nebezpečenstvo úrazu elektrickým prúdom.

Ruky držte mimo dosahu pohyblivých častí.

Teplota okolia max. 40°C

Nevhadzujte do vody.

Vlastnosti a obsah dodávky 185

Všeobecná bezpečnost 186

Bezpečnostné pokyny pre fukár/vysávač 187

Pokyny na zostavenie

Rozbalenie 187

Zostava trubice fukára 188

Údržba a starostlivost'

Čistenie 193

Skladovanie 193

Likvidácia produktu 193

Tiesňový kontakt 193

Tabul'ka údržby 194

Servis 194

Riešenie problémov

Vlastnosti a obsah dodávky

Všeobecná bezpečnost'

- Bud'te ostražití a zariadenie nepoužívajte, ked' ste unavení. Pred začatím práce sa ubezpečte, že pozorne sledujete, čo robíte, a že okolité osoby vedia o vašich zámeroch.

- Zariadenie nepoužívajte, ked' sa ponáhl'ate. So zariadením vždy kráčajte a nikdy nebehajte. Nenačahujte sa nadmerne a udržiavajte rovnováhu za každých okolností. Pri práci na svahoch bud'te opatrní.

- Zariadenie vždy podrobujte údržbe v súlade s pokynmi oddielu venovaného údržbe v tejto príručke.

Bezpečnostné pokyny pre fukár/vysávač

Pred vložením batérií sa uistite, že volič rýchlosti je vo VYPNUTEJ polohe „0“, aby sa zabránilo náhodnému spusteniu.

Pred odstránením vaku na vysávanie na účely vysypania nečistôt fukár/ vysávač VYPNITE a odpojte batérie.

Naochranu používajte ochranné rukavice.

Čistenie

Aby ste predišli vážnemu zraneniu, pred čistením alebo servisom vždy vypnite fukár/vysávač a vyberte batérie.

POZNÁMKA: Kontaktné údaje na servisy nájdete na záručnom liste dodanom s týmto produktom.

RIEŠENIE PROBLÉMOV

Riešenie problémov
