IQ18LBV - Dmuchawa MURRAY - Bezpłatna instrukcja obsługi

INSTRUKCJA OBSŁUGI IQ18LBV MURRAY

Dziękujemy za zakup produktu Murray. Firma Murray szczyci się jakością i wydajnością wszystkich swoich produktów. Niniejsza instrukcja obsługi pomoże w montażu, bezpiecznej obsłudze i konserwacji urządzenia. Aby zapewnić bezpieczeństwo i długi okres eksploatacji produktu, należy zapoznać się z poniższymi ostrzeżeniami.

OSTRZEŻENIE

Nie uruchamiać tego produktu, zanim nie zapoznasz się ze zrozumieniem, dokładnie i całkowicie ze wszystkimi instrukcjami, zasadami bezpieczeństwa itp. zawartymi tutaj. Nieprzestrzeganie tych zaleceń może doprowadzić do wypadków włącznie z porażeniem prądem, pożarem i/lub poważnymi obrażeniami ciała.

PRZEZNACZENIE

Niniejsza dmuchawa z odkurzaczem przeznaczona jest do wydmuchiwania i odkurzania liści, ściętej trawy i innych podobnych odpadów ogrodowych w warunkach domowych. Nie używać do usuwania kamieni, cegieł, potluczonego szkła itp. Nie używać jako wyciągu do powietrza/gazu.

Urządzenia nie należy używać do żadnych zadań innych niż te, do których jest przeznaczone.

Symbole i znaczenia ostrzeżeń

Ostrzeżenie!

Przeczytać wskazówki użytkowania przed przystąpieniem do obsługi maszyny.

Używać okularów ochronnych i ochraniaczy słuchu, które spełniają normy bezpieczeństwa.

Używać solidnego obuwia antypoślizgowego.

Założyć rękawice ochronne.

Nie używać maszyny w wilgotnych warunkach oraz chronić ją przed deszczem i wilgocią.

Uważać na wyrzucane przedmioty! Dopilnować, by osoby postronne znajdowały się w odległości co najmniej 50" (15 m) od maszyny oraz zatrzymać urządzenie, jeśli się do niej zbliża.

Nie zbliżać rąk, włosów ani luźnych ubrań do wentylatora dmuchawy.

Podczas ładowania należy zachować ostrożność, gdyż istnieje zagrożenie porażeniem prądem elektrycznym.

Przed przystąpieniem do jakichkolwiek prac konserwacyjnych należy zapoznać się z odpowiednimi wskazówkami.

Odczekać aż wszystkie podzespoły maszyny całkowicie się zatrzymają i wyjąć akumulatory.

Nie zbliżać rąk do ruchomych części.

Temperatura otoczenia Maks. 40°C.

Nie wrzucać do wody.

Przechowywać z dala od źródeł ciepła i otwartego płomienia.

NIE należy wyrzucać urządzenia wraz z odpadami domowymi. Akumulator zawiera system litowo-jonowy. Należy skontaktować się z lokalnym przedstawicielem, aby dowiedzieć się, jak prawidłowo zutylizować akumulator.

SPIS TREŚCI & SYMBOLE

Spis treści

Funkcje i definicje

Funkcje i elementy w zestawie 157

Bezpieczeństwo i obsługa

Ogólne zasady bezpieczeństwa 158

Instrukcje bezpieczeństwa dot. dmuchawy 159

Procedury montażu

Rozpakowywanie 159

Zespół rury dmuchawy 160

Mocowanie worka próżniowego 160

Montaż pasów do przenoszenia 160

Mocowanie akumulatora 161

Instrukcja obsługi

Regulacja uchwytu przedniego 162

Uruchamianie i zatrzymywanie 162

Korzystanie z przełącznika pracy 162

Obstuga 163

Opróżnianie worka odkurzacza 164

Czyszczenie rury dmuchawy/ogranicznika 164

Konserwacja i pielęgnacja

Czyszczenie 165

Przechowywanie 165

Utylizacja produktu 165

Kontakt w sytuacji nagłej 165

Schemat konserwacji 166

Serwis 166

Rozwiązywanie problemów

Rozwiązywanie problemów 166

Dane techniczne

Specyfikacja produktu 167

UWAGA: NINIEJSZA INSTRUKCJA OBSŁUGI NIE OBEJMUJE INFORMACJI O GWARANCJI. SZCZEGÓŁOWE INFORMACJE DOTYCZĄCE GWARANCJI MOŻNA ZNALEŻĆ W INNYCH DOKUMENTACH DOŁĄCZONYCH DO MASZYNY.

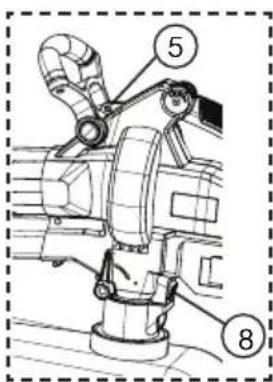

Funkcje i elementy w zestawie

1. Obudowa silnika
2. Uchwyt przedni
3. Uchwyt tylny
4. Szybkie wybieranie
5. Hak pasów do przenoszenia
6. Przełącznik pracy
7. Worek odkurzacza *
8. Przełącznik zwalniania worka odkurzacza
9. Górny zespół rury

10. Dolny zespół rury *

11. Śruba ustalająca *

12. Pasy do przenoszenia *
13. Wlot podciśnienia
14. Wylot dmuchawy
15. Koła

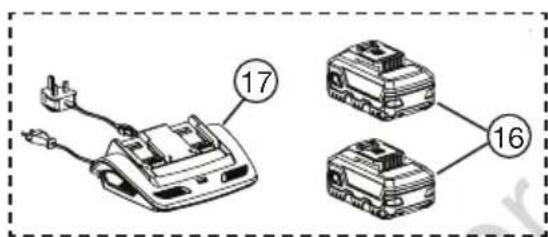

16. Akumulator
17. Zasilacz do ładowania akumulatora
18. Śrubokret **

19. Instrukcja i gwarancja dot. dmuchawy i odkurzacza **

20. Instrukcja i gwarancja akumulatora i ładowarki B&S **

17 16

12

Nie wolno używać urządzenia w przypadku braku lub uszkodzenia jakiegokolwiek elementu. Wszelkie brakujące lub uszkodzone elementy należy naprawić lub wymienić.

UWAGA: Elementy oznaczone „*” są dostarczane luzem i wymagają montażu przed użyciem. Więcej informacji znajduje się w części „Procedura montażu” niniejszej instrukcji.

UWAGA: Elementy oznaczone „**” nie są pokazane na powyższym rysunku.

UWAGA: Akumulatory i ładowarki nie są dołączone do zestawu konsoli.

Ogólne zasady bezpieczeństwa

- Przed przystąpieniem do montażu i obsługi maszyny należy uważnie przeczytać wszystkie instrukcje znajdujące się na urządzeniu i w instrukcji obsługi. Instrukcję należy przechowywać w bezpiecznym miejscu, aby można było z niej korzystać w przyszłości. Należy ją regularnie przeglądać. Upewnić się, że inni użytkownicy przeczytali niniejszą instrukcję i są świadomi zagrożeń związanych z bezpieczeństwem produktu.

- Urządzenie powinno być obsługiwane wyłącznie z oryginalnymi akumulatorami Briggs & Stratton. W przypadku korzystania z maszyny wyposażonej w akumulator należy zawsze stosować podstawowe środki ostrożności, aby zmniejszyć ryzyko wycieku z akumulatorów i obrażeń ciała.

- Przed użyciem sprzętu należy zapoznać się ze wszystkimi elementami sterującymi i ich prawidłowym działaniem. Należy wiedzieć, jak zatrzymać maszynę i jak odłączyć zasilanie w sytuacji awaryjnej.

- Podczas pracy w warunkach dużego zapylenia należy zawsze nosić maskę ochronną lub maskę przeciwpyłową.

- Zawsze nosić odpowiednią odzież i nie używać luźnych ubrań (lub biżuterii itp.), które mogą zostać wkręcone w ruchome części.

- Nie wolno obsługiwać urządzenia na boso lub w sandałach oraz butach tekstylnych (np. płóciennych). Założyć długie spodni i ciężkie buty.

- Nie wolno obsługiwać maszyny będąc pod wpływem alkoholu lub środków odurzających.

- Zachować czujność i nie używać sprzętu kiedy jest się zmęczonym. Przed rozpoczęciem pracy należy zwrócić uwagę na to, co robisz i upewnić się, że inni wiedzą o Twoich zamiarach.

- Unikać korzystania z maszyny w niebezpiecznych warunkach. Używać urządzenia wyłącznie w świetle dziennym lub przy dobrym oświetleniu sztucznym.

- Nie używać urządzenia w pościechu. Zawsze chodzić, a nie biegać z maszyną. Nie wolno sięgać za daleko i należy cały czas zachowywać równowage. Zachować ostrożność podczas pracy na zboczach.

- Przed przystąpieniem do kontroli, regulacji, serwisowania lub czyszczenia maszyny należy zawsze zatrzymać i wyjąć oba akumulatory.

- Jeśli urządzenie zacznie nadmiernie wibrować, należy zaprzestać jego używania do czasu przeprowadzenia kontroli i oceny. Ocena maszyny pod kątem problemów z drganiami zasadniczo zmniejsza ryzyko odniesienia obrażeń lub uszkodzenia produktu.

- Urządzenie należy przechowywać w pomieszczeniu, wyłącznie w suchym i bezpiecznym miejscu. Należy przechowywać go w miejscu niedostępnym dla dzieci.

- Należy zawsze konserwować go zgodnie z informacjami zawartymi w rozdziale poświęconym konserwacji w niniejszej instrukcji.

- Nie używać maszyny na deszczu lub przy dużej wilgoci. Woda dostająca się do maszyny elektrycznej może zwiększyć ryzyko porażenia prądem. Wilgotne warunki pogodowe mogą zmniejszyć wydajność odkurzania.

- Nigdy nie pozwalać dzieciom, osobom o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych, a także osobom niedoświadczonym i nie posiadającym wiedzy, ani też nie znajycym niniejszej instrukcji obsługi. Lokalne przepisy mogą ograniczać wiek operatora.

- Należy zachować szczególną ostrożność podczas zbliżania się do niewidocznych narożników, przejść, krzewów, drzew lub innych obiektów, które mogą zasłaniać widok i kierunek pracy maszyny.

- Nie wolno używać urządzenia w pobliżu gorącego popiołu, materiałów łatwopalnych, ani zanurzać go w płynach. Może to spowodować zagrożenie pożarem, poważne obrażenia ciała lub uszkodzenie produktu.

- Nie wkładać żadnych przedmiotów w kratki wentylacyjne. Nie używać urządzenia z zablokowanymi otworami, ani nie zbliżać do nich żadnych przedmiotów, które mogłyby zmniejszyć przepływ powietrza.

- Nie kierować maszyny w stronę ludzi lub zwierząt.

- Po wyłączeniu urządzenia wentylator będzie w ruchu jeszcze przez krótki czas. Wszelkie przedmioty powinny znajdować się w bezpiecznej odległości od ruchomych części.

- Nigdy nie wolno obsługiwać maszyny, gdy w pobliżu znajdują się ludzie, zwłaszcza dzieci, bądź zwierzęta.

- Nie korzystać z urządzenia, jeśli wyłącznik zasilania lub pokrętło szybkiego wybierania nie działają. Każda maszyna, którą nie można sterować za pomocą przełącznika, jest niebezpieczna i musi zostać poddana naprawie przed jej uruchomieniem.

BEZPIECZEŃSTWO & OBSŁUGA

Instrukcje bezpieczeństwa dot. dmuchawy z odkurzaczem

• Unikać przypadkowego uruchomienia, ponieważ może to spowodować obrażenia ciała. Przed podłączeniem akumulatora upewnij się, że pokrętło szybkiego wybierania znajduje się w położeniu wyłączenia („0”). Nie należy przenosić dmuchawy trzymając za pokrętło regulacji prędkości.
• Nie uruchamiać urządzenia bez zamontowania dolnego zespołu rury. Po zdemontowaniu zespołu dolnej rury w celu przeprowadzenia konserwacji należy wyłączyć dmuchawę i wyjąć oba akumulatory.
• Podczas pracy nie należy ręcznie umieszczacć przedmiotów w rurze dmuchawy, ponieważ może to spowodować poważne uszkodzenie urządzenia lub obrażenia użytkownika. Podczas korzystania z urządzenia należy trzymać obie rece na uchwytach.
• Nie próbować usuwać materiału ani nie przytrzymywać materiału, który ma być odkurzony podczas pracy. Przed usunięciem zaciętego materiału z rury dmuchawy należy wyłączyć i wyjąć akumulatory.
• Nie należy podnosić za rurę, ani też próbować przenosić go trzymając za nia.
• Nigdy nie kierować strumienia powietrza z dmuchawy ani zanieczyszczeń z niej na osoby postronne lub zwierzęta domowe. Operator jest odpowiedzialny za wypadki lub zagrożenia, które mogą wystąpić u innych osób lub na ich terenie.
• Nie używać dmuchawy z funkcia odkurzacza bez zamontowanego worka.
• Dmuchawa z odkurzaczem różni się od urządzenia do odkurzacza w domu, ponieważ sprzątana zawartość jest rozdrabniana/rozgniatana.
• Regularnie sprawdzać czy wszystkie śruby sa dobrze dokrecone.
• Nie dopuść, aby dmuchawa zbierała jakiekolwiek płonące lub tłące się materiały, takie jak popiół, pety itp.
• Nie próbować zbierać tłukących się przedmiotów, takich jak szkło, tworzywa sztuczne, porcelana kostna itp.

UWAGA: Informacje na temat zagrożeń i bezpiecznego korzystania z akumulatorów i ładowarek można znaleźć w instrukcji obsługi akumulatorów i ładowarek firmy B&S. Upewnić się, że inni użytkownicy przeczytali niniejszą instrukcję i są świadomi zagrożeń związanych z bezpieczeństwem produktu.

PROCEDURE MONTAŻU

Rozpakowywanie

Dmuchawa dostarczana jest z pewnymi podzespołami, które nie są zmontowane. W celu zamontowania tych elementów należy wykonać następujące czynności:

• Ostrożnie wyjąć produkt i wszystkie akcesoria z pudełka. Sprawdzić czy są wszystkie elementy wymienione na stronie 3.
• Należy dokładnie sprawdzić produkt, aby upewnić się, że nie doszło do pęknięcia lub uszkodzenia podczas transportu.

UWAGA: Akumulatory i ładowarki nie są dołączone do zestawu konsoli i można je dokupić oddzielnie.

OSTRZEŻENIE

Jeśli jakiekolwiek części są uszkodzone lub brakujące, nie należy używać produktu do czasu ich wymiany/uzupełnienia. Używanie produktu z uszkodzonymi lub brakującymi częściami może spowodować poważne obrażenia ciała.

PROCEDURE MONTAŻU

Zespół rury dmuchawy

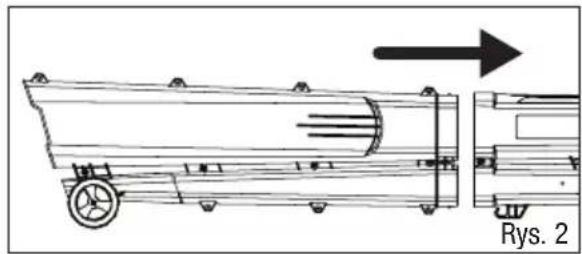

UWAGA: Patrz Rys. (2) i (3).

• Wsunąć dolny zespół rury do górnego zespołu, wyrównując go w sposób pokazany na Rys. (2).
  • Rury pasują do siebie.
• Wkręcić śrubę ustalającą (A) i dokręcić ją za pomocą śrubokrętu, aby zamocować razem górne i dolne rury.
• Aby zdemontować, powtórzyć czynności w odwrotnej kolejności.

Nie uruchamiać urządzenia bez zamontowania dolnego zespołu rury.

Po zdemontowaniu zespołu dolnej rury w celu usunięcia zatkania w niej lub przeprowadzenia konserwacji należy WYŁĄCZYĆ dmuchawę i wyjąć oba akumulatory.

Mocowanie worka odkurzacza

• Zamocować zacisk na worku próżniowym na haczyku pod rurką jak pokazano na rys. 5.
• Włożyć złącze wlotowe do worka do oporu, aż do zablokowania go w dolnej części korpusu głównego.
• Aby zwolnić złącze wlotowe i worek, nacisnąć przełącznik zwalniania worka (R).

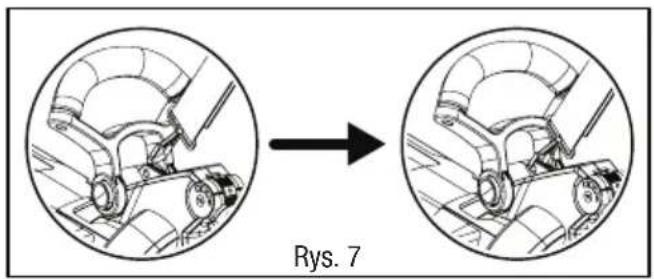

Montaż pasów do przenoszenia

• Pasy do przenoszenia są dostarczone luzem i mogą być wykorzystywane w razie potrzeby.
• W celu ich założenia należy umieścić zacisk pasa w otworze za uchwytem przednim jak pokazano na Rys. 7.

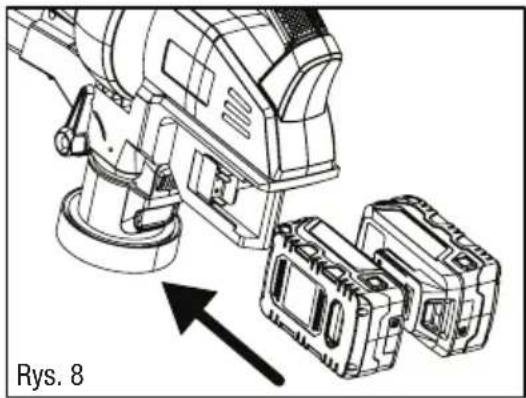

Mocowanie akumulatora

INSTALACJA AKUMULATORÓW

• Ustawić uniesione żeberka na akumulatorach zgodnie z rowkami w gnieździe baterii dmuchawy i wcisnąć akumulatory jak pokazano na Rys. 8.
• Upewnić się, że zatrzask na spodzie baterii zatrzaskuje się (usłyszysz „kliknięcie”).
• Przed rozpoczęciem pracy upewnić się, że akumulatory są zabezpieczone w maszynie.

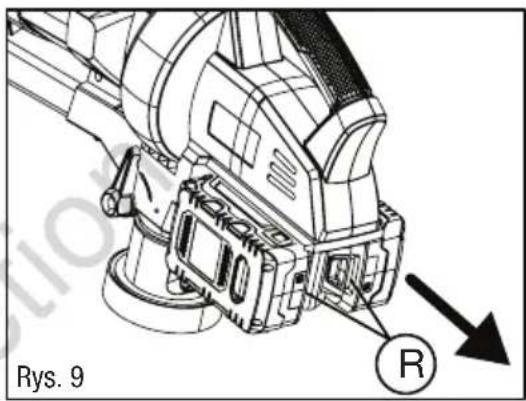

• Wyłączyć dmuchawę.
• Nacisnąć i przytrzymać zatrzask zwalniający akumulator („R”) znajdujący się na spodzie akumulatorów jak pokazano na Rys. 9.
• Odłączyć akumulator od dmuchawy.

Rys. 9

Przed zamontowaniem akumulatorów upewnić się, że pokrętło regulacji prędkości dmuchawy jest ustawione w położeniu „0” WYŁĄCZYĆ, aby zapobiec przypadkowemu uruchomieniu.

Nieprawidłowa instalacja akumulatorów może spowodować uszkodzenie podzespołów wewnętrznych i upadek produktu podczas użytkowania, a w konsekwencji uszkodzenie maszyny lub obrażenia ciała.

Więcej informacji na temat bezpiecznego użytkowania, serwisowania i przechowywania akumulatorów i ładowarki zawiera instrukcja dot. akumulatorów i ładowarek Briggs & Stratton 18V.

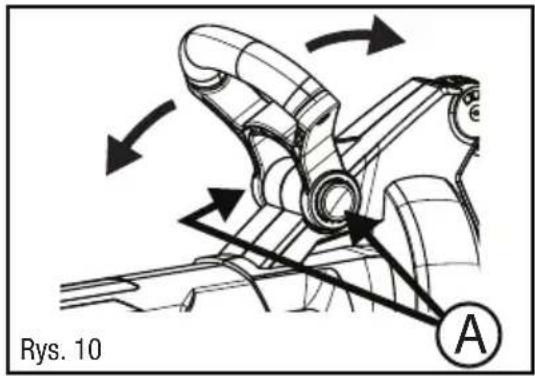

Regulacja uchwytu przedniego

Przedni uchwyt dmuchawy można obracać pod dowolnym kątem, aby dostosować go do indywidualnych potrzeb.

• Aby go ustawić, naciśnij i przytrzymaj jednocześnie dwa przyciski „A”. Patrz Rys. 10.
• Obróć uchwyt i zwolnij przycisk „A”. Jeśli czynność zostanie wykonana prawidłowo, przedni uchwyt zatrzaśnie się (usłyszysz „kliknięcie”) w nowym położeniu.

Rys. 10 A

Przed rozpoczęciem pracy należy upewnić się, że przedni uchwyt jest prawidłowo zabezpieczony, a przyciski „A” powracają do pierwotnego położenia.

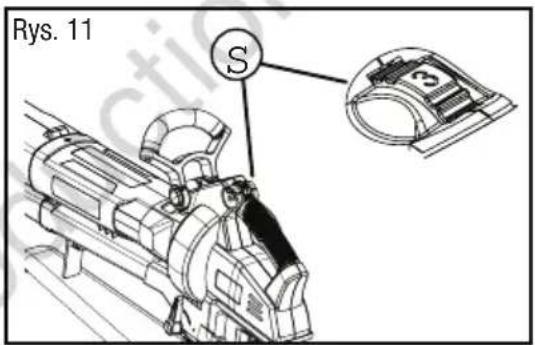

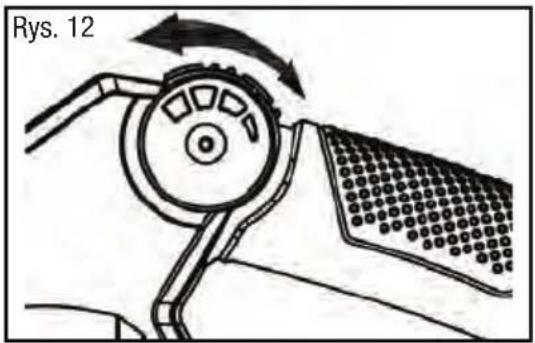

Uruchamianie i zatrzymywanie

Pokrętło regulacji prędkości znajduje się z przodu tylnego uchwytu i służy do WŁĄCZANIA i WYŁĄCZANIA dmuchawy. Jest to też sterownik prędkości silnika. Patrz Rus. 11 i 12.

• Zainstalować obydwa akumulatory.
• Obrócić pokrętło regulacji prędkości („S”) do przodu, do pozycji 1, aby uruchomić dmuchawę.
• Urządzenie to ma kilka ustawień prędkości. Przesunięcie pokrętła regulacji prędkości („S”) do przodu z 1 do 5 spowoduje zwiększenie prędkości silnika do maksimum.
• Obrócić pokrętło regulacji prędkości („S”) do tyłu, aby zmniejszyć prędkość, lub obróć je do pozycji „0”, aby zatrzymać dmuchawę.
• Wyjąć akumulatory, aby zapobiec przypadkowemu włączeniu maszyny.

Rys. 11 S

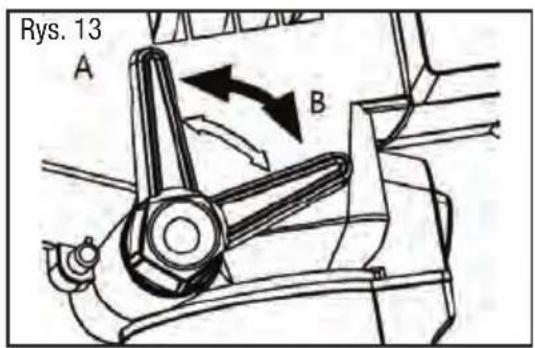

Korzystanie z przełącznika pracy

Przełącznik ten służy do przełączania między trybem dmuchawy a trybem odkurzania. Patrz Rys. 13.

• Przestawienie dźwigni funkcji w położenie „A” spowoduje włączenie trybu odkurzacza.
• Przestawienie dźwigni funkcji w położenie „B” spowoduje włączenie trybu dmuchawy.

Rys. 13 A B

INSTRUKCJA OBSŁUGI

Obstuga

IWAŻNE WSKAZÓWKI / OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

• Przed uruchomieniem urządzenia upewnić się, że nie jest ono skierowane na osoby postronne lub luźne zanieczyszczenia.
• Sprawdzić czy maszyna jest w dobrym stanie. Upewnić się, że dolny zespół rury i worek odkurzacza są zamontowane i zabezpieczone.
• Podczas pracy z maszyną należy zachować ostrożność. Uważać na dzieci, zwierzęta, otwarte okna i bezpiecznie usuwać zanieczyszczenia.
• W trakcie pracy nie wolno dopuścić do ocierania się worka o podłoże. Jeśli worek będzie dotykać podłoża, szybko przedziurawi się. Takie uszkodzenie nie jest objęte gwarancją.
• Nigdy nie zakrywać otworów wentylacyjnych. Nie należy ich blokować ani zanieczyszczać. Muszą być zawsze czyste, aby zapewnić odpowiednie chłodzenie silnika i optymalną wydajność.
• Nosić odpowiednią odzież. Aby uniknąć poważnych obrażeń ciała, nie należy nosić lużnych ubrań ani żadnych elementów takich jak szaliki, szurki, łańcuchy, krawaty itp., które mogłyby zostać wciągnięte do otworów wentylacyjnych. Aby mieć pewność, że długie włosy nie zostaną wciągnięte do otworów wentylacyjnych, zwiąż je do tyłu.

TRYB DMUCHAWY

• Trzymać mocno dmuchawę jedną ręką za tylny uchwyt, a drugą ręką za przedni.
• Przesuwać urządzenie z boku na bok z wylotem 5–10 cm nad podłożem lub podłogą. Powoli przechodzić do przodu, utrzymując nagromadzony stos śmieci przed sobą.
• Większość operacji nadmuchu na sucho jest lepiej prowadzona przy niskich prędkościach. Funkcja szybkiego nadmuchu jest najlepsza w przypadku wydmuchiwania cięższych przedmiotów, takich jak duże odłamki lub żwir.

UWAGA: Dmuchawa może być wykorzystywana w trybie nadmuchu z lub bez zamontowanego worka odkurzacza.

TRYB ODKURZACZA

• Tryb odkurzacza służy do zbierania i rozdrabniania zanieczyszczeń w założonym worku Elementy takie jak małe liście i gałączki zostają rozdrobione podczas ich przechodzenia przez maszynę.
• Mocno trzymając maszynę, należy ustawić rurę zasysającą na wysokości 5–10 cm od podłoża i ruchami w lewo i w prawo zebrać zanieczyszczenia.
• Przechodzić z jednego stosu odpadów do drugiego ruchem wahadłowym.
• Moc ssania zmniejsza się w miarę napełniania się worka. W takim przypadku należy wyłączyć dmuchawę, wyjąć akumulatory i opróżnić worek.
• Aby wydłużyć okres eksploatacji worka i zapewnić jego optymalne działanie, należy go często opróżniać.

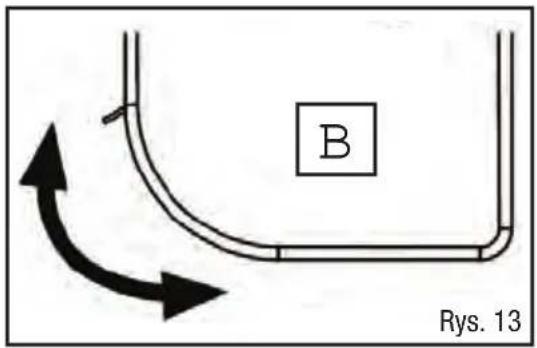

Opróżnianie worka odkurzacza

Przed wyjęciem worka w celu usunięcia z niego zawartości należy WYŁĄCZYĆ dmuchawę i wyjąć akumulatory.

Podczas opróżniania worka należy założyć maskę przeciwpyłową.

• Aby opróżnić worek („B”), należy użyć zamka błyskawicznego w zaokrąglonej części worka.
• Przed ponownym uruchomieniem dmuchawy należy upewnić się, że worek („B”) jest całkowicie zamknięty.

B Rys. 13

Czyszczenie zablokowanej rury / wirnika

Podczas odkurzania niektóre przedmioty takie jak tkaniny, sznurki lub patyki o dużej średnicy mogą zablokować wentylator isilnik.

W przypadku wystąpienia takiej blokady:

• Wyłączyć dmuchawę i wyjąć oba akumulatory.
• Wymontować zespół dolnej rury i worek. Aby dowiedzieć się, jak wymontować zespół dolnej rury, patrz część „Zespół rury dmuchawy” w części Procedury montażu.
• Założyć rękawice ochronne i ostrożnie usunąć materiał blokujący rurę lub łopatki wirnika.
• Obrócić ręcznie łopatki wirnika, aby sprawdzić czy blokada jest całkowicie usunięta.
• Ponownie zamontować zespół dolnej rury i worek.
• Ponowne włożenie akumulatorów

Przed oczyszczeniem zablokowanej rury lub łopatek wirnika WYŁĄCZYĆ dmuchawę i wyjąć z niej obydwa akumulatory. Przypadkowe uruchomienie dmuchawy podczas usuwania blokady może spowodować poważne obrażenia ciała lub amputację.

Założyć rękawice ochronne.

Czyszczenie

Aby uniknąć poważnych obrażeń ciała, przed przystąpieniem do czyszczenia lub serwisowania dmuchawy należy zawsze ją wyłączyć i wyjąć akumulatory.

Do czyszczenia elementów z tworzyw sztucznych nie należy używać rozpuszczalników, silnych detergentów, niektórych olejów aromatycznych takich jak sosnowy i cytrynowy. Środki chemiczne mogą uszkodzić, osłabić lub zniszczyć elementy plastikowe, co może spowodować poważne obrażenia ciała.

• Czyścić urządzenie wilgotną szmatką z łagodnym detergentem. Nie zanurzać maszyny ani żadnej jej części w wodzie.
• Wilgoć może spowodować zagrożenie porażeniem prądem elektrycznym. Zetrzeć wilgoć miękką, suchą szmatką i upewnić się, że urządzenie jest suche przed użyciem.
• Za pomocą małej szczotki lub odkurzacza wyczyścić otwory wentylacyjne urządzenia. Odpowietrzniki należy utrzymywać w stanie wolnym od przeszkód.

Przechowywanie

• Dopilnować, by akumulatory były wyjmowane przed przechowywaniem.
• Przechowywać urządzenie w pomieszczeniu, w chłodnym, suchym miejscu niedostępnym dla dzieci.
• Nie należy przechowywać go w pobliżu materiałów żrácych, takich jak nawóz czy paliwo.

Utylizacja produktu

Odpadów elektrycznych nie należy wyrzucać wraz z odpadami domowymi. Należy zapewnić ich recykling w odpowiednich miejscach. Informacje na temat recyklingu można uzyskać u lokalnego przedstawiciela lub sprzedawcy detalicznego.

Akumulator zawiera materiał, który jest niebezpieczny dla Ciebie i dla środowiska. Należy go wyjąć i zutylizować oddzielnie w zakładzie, który przyjmuje baterie litowo-jonowe.

Więcej informacji na temat utylizacji akumulatora i ładowarki zawiera instrukcja dot. akumulatorów i ładowarek Briggs & Stratton 18V.

PRAWIDŁOWA UTYLIZACJA OPAKOWANIA

Opakowanie składa się z kartonu i odpowiednio oznakowanych tworzyw sztucznych, które można poddać recyklingowi. Materiały te należy przeznaczyć do recyklingu.

Informacje na temat pozostałych zagrożeń, które nadal istnieją pomimo przyjęcia bezpiecznych środków projektowania, zabezpieczeń i uzupełniających środków ochronnych.

Kontakt w sytuacji nagłej

W rzadkich przypadkach, gdy akumulator jest uszkodzony, a dowolna jego zawartość wycieka lub wchodzi w kontakt ze skórą, oczami lub zostanie połknięta, należy postępować zgodnie z instrukcjami pierwszej pomocy zawartymi w instrukcji obsługi akumulatora i ładowarki. Natychmiast udać się do lekarza.

KONSERWACJA & PIELEGNACJA

Schemat konserwacji

Właściwości Wymagania	Przed użyciem	Po użyciu	Ładowanie	Co miesiąc	Co rok	W przypadku uszkodzenia	W miarę konieczności
Całe urządzenie Inspekcja wizualna	●	●	●
Zmienne szybkie wybieranie Operacja sprawdzania	●
Obudowa dmuchawy Sprawdzić i oczyścić		●					●
Wlot powietrza Sprawdzić i oczyścić		●
Rura Sprawdzić i oczyścić	●						●
Worek odkurzacza Sprawdzić i opróżnić	●	●	●
Wszystkie dostępne Sprawdzić i dokręcić mocowania	●						●

Serwis

Obsługa serwisowa wymaga zachowania szczególnej ostrożności i wiedzy i powinna być wykonywana wyłącznie przez wykwalifikowanego pracownika serwisu. W celu wykonania naprawy zalecamy zwrot produktu do autoryzowanego centrum serwisowego. W trakcie serwisu używać wyłącznie oryginalnych części zamiennych.

• Maszyna muszą być sucha, czysta i odtłuszczona.
• Aby zmniejszyć ryzyko pożaru, należy utrzymywać silnik w stanie wolnym od trawy, liści i nagromadzonych zanieczyszczeń.
• Wszystkie nakrętki, śruby i sworznie należy dokręcać, aby mieć pewność, że sprzęt jest w dobrym stanie technicznym.
• Nigdy nie należy manipulować przy urządzeniach zabezpieczających. Regularnie sprawdzać czy działają prawidłowo.

UWAGA: Szczegółowe dane kontaktowe serwisu można znaleźć na karcie gwarancyjnej dostarczonej wraz z produktem.

ROZWIAZYWANIE PROBLEMÓW

Rozwiązywanie problemów

Błąd Prawdopodobna przyczyna Możliwe rozwiązarie
Dmuchawa nie włącza się.	1. Akumulatory nie są zainstalowane prawidłowo.2. Akumulatory nie są naładowane.3. Usterka dmuchawy.	1. Sprawdzić czy baterie są prawidłowo zainstalowane w urządzeniu.2. Całkowicie naładować akumulatory.3. Wymianę lub naprawę urządzenia należy zlecić autoryzowanemu centrum serwisowemu.
Dmuchawa nie pracuje z pełną wydajnością.	1. Rura lub wentylator wirnika jest zablokowany.2. Worek odkurzacza jest przepełniony.	1. Sprawdzić i usunąć blokadę zgodnie z procedurą opisaną w instrukcji.2. Wyjąć worek i opróżnić go.
Urzadzenie zatrzymuje się podczas pracy.	1. Wyczerpane akumulatory	1. Doładować akumulatory

Dane techniczne produktu

Opis DMUCHAWA Z ODKURZACZEM Z DWOMAAKUMULATORAMI 18V
Funkcja Nadmuch Odkurzanie
Typ silnika Silnik bezszczotkowy
Specyfikacja silnika 36V DC
Moc silnika 600 W
Prędkość bez obciążenia 5000~13000 RPM
Maksymalna prędkość obrotowa silnika 13000 RPM
Maksymalna prędkość powietrza 240 km/h	50 km/h
Pojemność worka odkurzacza 45 L
Prędkość rozdrabniania/mielenia 10:1
Masa urządzenia (Bez akumulatorów)	3.35 Kg
Poziom ciśnienia akustycznego	86 dB(A), K_PA = 3 dB(A)	86 dB(A), K_PA = 3 dB(A)
Poziom mocy akustycznej (Mierzony)	99.5 dB(A)	101.9 dB(A)
Poziom mocy akustycznej (Gwarantowany)	Lwa: 105 dB (A)
Wartość całkowita drgań (Maks.)	<2.5 m/s2, K= 1.5 m/s2

OSTRZEŻENIE

• Deklarowana całkowita wartość drgań została zmierzona zgodnie ze standardową metodą badania i może być wykorzystana do porównania jednego urządzenia z innym.
• Deklarowana łączna wartość drgań może być również używa we wstępnej ocenie narażenia na nie.
• Poziom emisji drgań podczas rzeczywistego użytkowania narzędzia może różnić się od deklarowanej wartości całkowitej w zależności od sposobu użytkowania maszyny oraz potrzeb określenia środków bezpieczeństwa w celu ochrony operatora, które to są oparte na oszacowaniu ekspozycji w rzeczywistych warunkach użytkowania (z uwzględnieniem wszystkich części cyklu roboczego takich jak czas wyłączenia urządzenia i pracy na biegu jałowym niezależnie od czasu wyzwalania).

NOTAS IMPORTANTES

Detalhes

Ak dôjde k zablokovaniu:
