| Termék típusa | Vezeték nélküli mélynyomóval ellátott soundbar |
| Márka és modell | Samsung HW-Q910A |
| Fő egység méretei (Sz x M x Mé) | 1232,0 x 69,5 x 138,0 mm |
| Fő egység súlya | 7,1 kg |
| Mélynyomó méretei (Sz x M x Mé) | 210,0 x 403,0 x 403,0 mm |
| Mélynyomó súlya | 9,8 kg |
| Tápellátás | AC, a mellékelt tápkábellel |
| Készenléti fogyasztás | 7,0 W |
| Teljes kimeneti teljesítmény | 330 W (18 W x 6 + 10 W x 3 + 18 W x 6 + 160 W) |
| Támogatott hangformátumok | Dolby Atmos, Dolby TrueHD, DTS:X, LPCM 8 csatorna |
| Csatlakoztathatóság | HDMI (eARC/ARC), HDMI bemenet (x2), optikai, Bluetooth, Wi-Fi, USB (szerviz) |
| Hangfunkciók | Adaptive Sound, Q-Symphony, Spacefit Sound+, Aktív Hang Erősítő (AVA), Auto EQ |
| Fali telepítés | Lehetséges a mellékelt rögzítőkészlettel |
| Tisztítás és karbantartás | Puha, száraz rongy, kerülje a súroló hatású termékeket |
| Biztonság | Ne tegye ki nedvességnek, vihar esetén húzza ki a dugót, ügyeljen a szellőzésre |
| A csomag tartalma | Soundbar, mélynyomó, távvezérlő elemekkel, HDMI-kábel, fali rögzítési útmutató, csavarok és gumilábak |
| Firmware frissítése | Automatikusan Wi-Fi-n keresztül vagy manuálisan USB-porton keresztül |
| Kompatibilitás | Apple AirPlay 2, Amazon Alexa, SmartThings, Spotify Connect |
Gyakran ismételt kérdések - HW-Q910A SAMSUNG
Felhasználói kérdések a következőről HW-Q910A SAMSUNG
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Hangprojektor PDF formátumban ingyenesen! Találja meg kézikönyvét HW-Q910A - SAMSUNG és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. HW-Q910A márka SAMSUNG.
HASZNÁLATI ÚTMUTATÓ HW-Q910A SAMSUNG
Az alábbi táblázat a Samsung terméken található szimbólumok magyarázatát tartalmazza.
 | FIGYELEM!ÁRAMÜTÉS VESZÉLYE. NE NYISSA FEL! |  |
 | Azt jelzi, hogy a készülékben nagy feszültség alatt állóalkatrészek vannak. A készülék belsejében található alkatrészekbármilyen módon történő érintése veszélyes. | |
 | Azt jelzi, hogy a termékhez üzemeltetési és karbantartásiinformációkat tartalmazó fontos kiadvány van mellékelve. | |
 | II. osztályú termék: Azt jelzi, hogy nincs szükség biztonságielektromos földelésre.Ha ez a szimbólum nem szerepel a tápkábellel ellátottterméken, akkor a terméket megbízhatóan KELL csatlakoztatni avédőföldeléshez. | |
 | Váltakozó áramú feszültség: az ilyen szimbólummal jelöltnévleges feszültség alatt váltakozó feszültség értendő. | |
| [K36T] | Egyenfeszültség: az ilyen szimbólummal jelölt névlegesfeszültség alatt egyenfeszültség értendő. | |
 | Figyelmeztetés. Olvassa el a használati utasítást: Ez a szimbólumarra hívja fel a figyelmet, hogy el kell olvasni a felhasználóikézikönyv biztonságra vonatkozó tudnivalóit. | |
VIGYÁZAT!
- A tüz vagy áramütés veszélyének csökkentése érdekében óvja a készüléket esőtöl és a nedvességtöl.
FIGYELEM!
- AZ ÁRAMÜTÉS MEGELŐZÉSE ÉRDEKÉBEN A DUGÓT TELJESEN NYOMJA BE AZ ALJZATBA.
- A készüléknek mindig védőföldeléssel kell csatlakoznia a váltakozó feszültségű aljzathoz.
- A készülék áramtalanításához a dugót ki kell húzni a hálózati aljzatból, ezért az aljzatnak könnyen hozzáférhetőnek kell lennie.
- Óvja a készüléket a csöpögő vagy fröccsenő folyadékoktól. Ne helyezzen a készülékre folyadékkal töltött tárgyat, például vázát.
- A készülék teljes kikapcsolásához ki kell húzni a tápcsatlakozót a fali csatlakozóaljzatból. Ezért a tápcsatlakozónak mindig könnyen hozzáférhetőnek kell lennie.
ÓVINTÉZKEDÉSEK
- Győződjön meg róla, hogy az otthonában levő váltakozó áramú tápforrás megfelel a készülék alján található azonosító címkén feltüntetett energiakövetelményeknek. A készüléket vízszintesen helyezze el egy megfelelő alapon (bútoron), és hagyjon körülötte elegendő szabad teret (7-10 cm-t) a szellőzéshez. Ügyeljen rá, hogy a szellőzőnyílások ne legyenek lefedve. Ne helyezze az egységet erősítőkre, vagy más olyan berendezésekre, amelyek felforrósodhatnak. Ez az egység folyamatos használatra lett tervezve. Az egység teljes kikapcsolásához húzza ki az AC csatlakozót a konnektorból. Ha hosszabb ideig nem fogja használni az egységet, akkor húzza ki a csatlakozózsinójrát.
- Zivatar idején húzza ki a váltakozó áramú csatlakozódugót a hálózati aljzatból. A villámlás okozta feszültségcsúcsok kárt tehetnek az egységben.
- Óvja az egységet a közvetlen napfénytöl és egyéb hőforrások hatásától. Ez túlmelegedéshez, valamint az egység hibás működéséhez vezethet.
- Óvja a terméket a nedvességtől (pl. váza), a túlzott hőtől (pl. kandalló), valamint az erős mágneses vagy elektromos mezöt létrehozó eszközöktől. Ha az egység hibásan működik, húzza ki a tápkábelt a hálózati aljzatból. A készülék nem ipari használatra készült. Csak személyes használatra szolgál. Ha a készüléket alacsony hőmérsékleten tárolják, akkor kondenzáció léphet fel. Ha az egységet télen szállítja, akkor a használat előtt várjon kb. 2 órát, hogy az egység újra elérhesse a szobahőmérsékletet.
- A termékkel használt elem a környezetre káros vegyi anyagokat tartalmaz. Ne ártalmatlanítsa az elemet az általános háztartási hulladékkal együtt. Ne tegye ki az elemet túlzott hö, közvetlen napfény vagy tűz hatásának. Ne zárja rövidre, ne szerelje szét és ne hevítse túl az elemet.
FIGYELEM! : Az elem helytelen cseréje robbanásveszélyt okozhat. Csak azonos vagy ekvivalens típusra cserélje.
Szövet tisztítása
Azonnal eltávolítja a szennyeződéseket vagy foltokat a termék felületéről.
Az eltávolítás és a tisztítás kevésbé hatásos lehet bizonyos anyagok esetén, vagy ha hosszabb ideig hagyja állni.
FIGYELEM!
- Használjon porszívót vagy ragasztós szövethengert a por, kéznyomatok és hasonlók eltávolításához.
- Egyes tisztítókefék károsíthatják a terméket, a bennük levő anyagtól függően.
- A törölközök és a tisztítóruhák szöszt vagy szennyeződést hagyhatnak a terméken.
- Ne használja a körmét vagy szerszámot a szennyeződés levakarására. Ez károsíthatja a szövetet.
- Az olaj vagy folyékony foltok eltávolításához használjon tiszta, fehér, nedves ruhát. Ha a folt továbbra is megmarad, törölje le víz és semleges mosószer keverékével (például mosogatószappan) és egy ruhával.
- A nem semleges mosószer vagy tisztítószer elszíneződést vagy a szövet károsodását okozhatja.
- A tisztítás után száraz ruhával vagy hajszárítóval szárítsa meg a területet.
- Ne fejtsen ki túl nagy erőt, az elszíneződés vagy a szövet károsodásának elkerülése érdekében.
TARTALOM
01 A komponensek ellenőrzése 6
02 A termék áttekintése 7
A Soundbar felső panelje 7
A Soundbar alsó panelje 7
03 A Soundbar távirányító használata 9
Az elemek behelyezése a távirányító használata előtt (2 db AA elem) 9
A Távvezérlő Használatának Módja....9
Aktív beszédhang-erősítővel (AVA) 10
A Rejtett Gombok használata (Gombok egynél több funkcióval) 11
A különféle hangeffektus módok kimeneti specifikációi....11
A Soundbar hangerejének szabályozása a televízió távirányítójával....12
04 A Soundbar csatlakoztatása 13
Az áramellátás és az egységek csatlakoztatása....13
– A mélysugárzó kézi csatlakoztatása 14

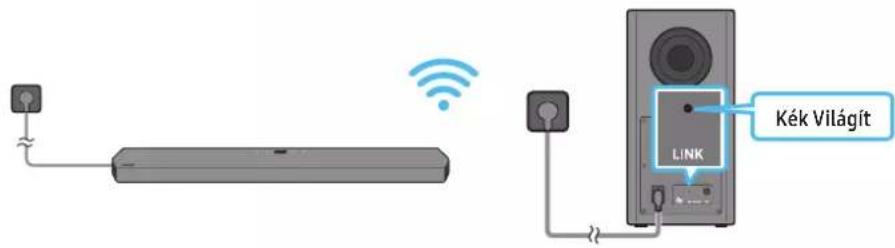

- A mélysugárzó hátoldalán levő LED jelzőfény világít. 14
- Auto EQ....15
SWA-9500S (külön kapható) csatlakoztatása a Soundbarhoz 15
05 Vezetékes kapcsolat használata a TV-hez
16
- módszer Csatlakoztatás HDMI-vel 16

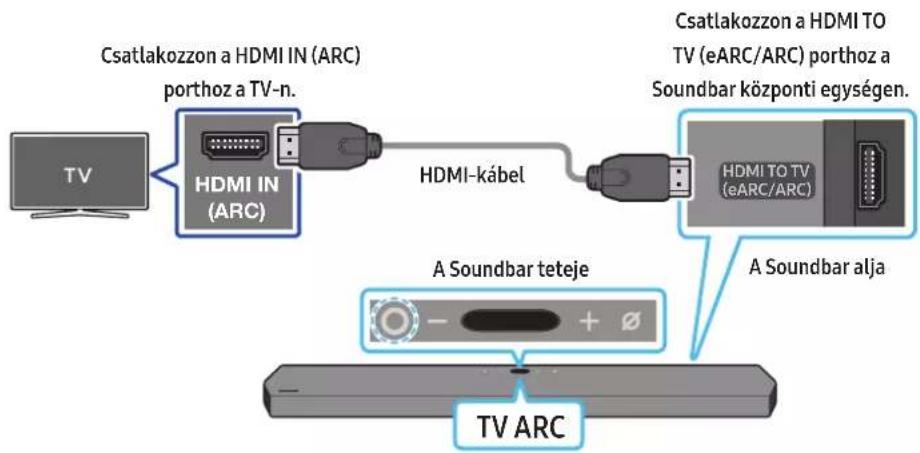

- A HDMI ARC-t (Audio Return Channel) támogató TV csatlakoztatása 16

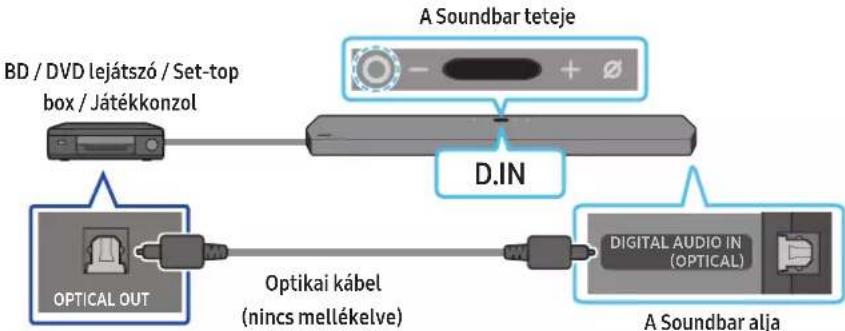

- módszer Csatlakoztatás optikai kábellel 17
06 Vezeték nélküli kapcsolat használata a TV-hez
18

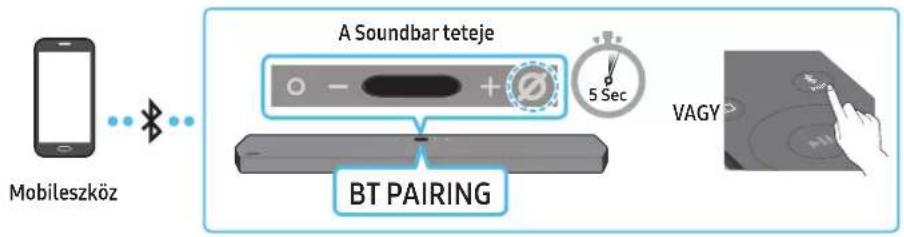

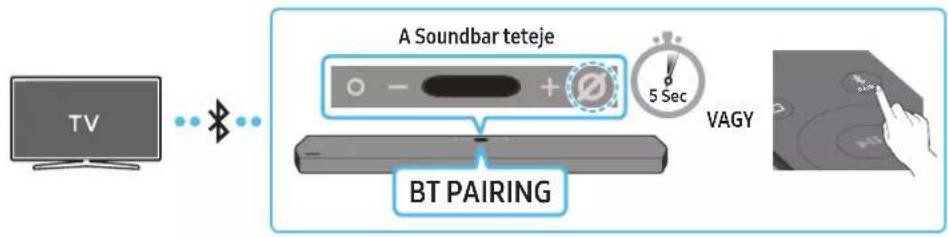

- módszer Csatlakozás Bluetooth-on keresztül....18
- módszer Csatlakoztatás Wi-Fi-n....19
07 Csatlakoztatás Külső Eszközhöz
20
- módszer Csatlakozás HDMI kábel segítségével (képes Dolby Atmos dekódolásra és lejátszásra) .....20
- módszer Csatlakoztatás optikai kábellel 21
08 Mobileszköz csatlakoztatása
22
- módszer Csatlakozás Bluetooth-on keresztül....22
- módszer Csatlakozás Wi-Fi-n (Vezeték nélküli hálózaton) keresztül....23
Első lépések az Amazon Alexával (beépített Alexa) 24
Elsö lépések az Alexával az Amazon termékben (Works with Alexa)....25

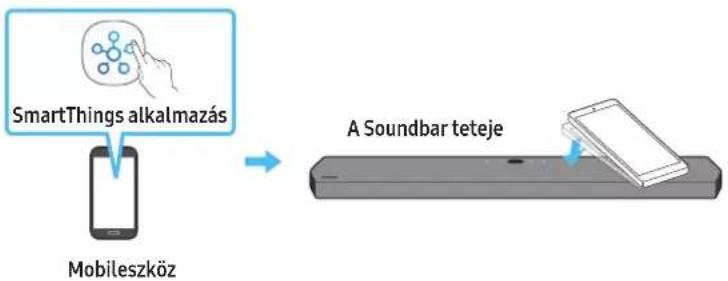

A Tap Sound használata 26
09 Csatlakoztatás az Apple AirPlay 2-eshez
27
Összekapcsolás és használat Apple termékkel 27
10 Fali Rögzítő felszerelése 28
Óvintézkedések a szerelés során 28

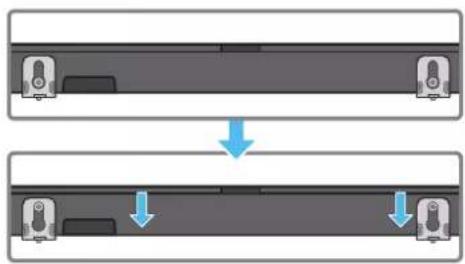

Fali konzol komponensek....28

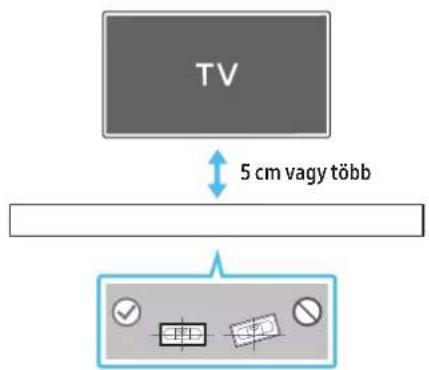

11 A Soundbar telepítése egy TV állvány fölé 29
Komponens....29
12 Szoftverfrissítés 30
15 Nyílt forráskódú licenc 33
16 Fontos megjegyzések a szolgáltatásról 33
17 Specifikációk és iránymutatás 34
Müszaki adatok 34

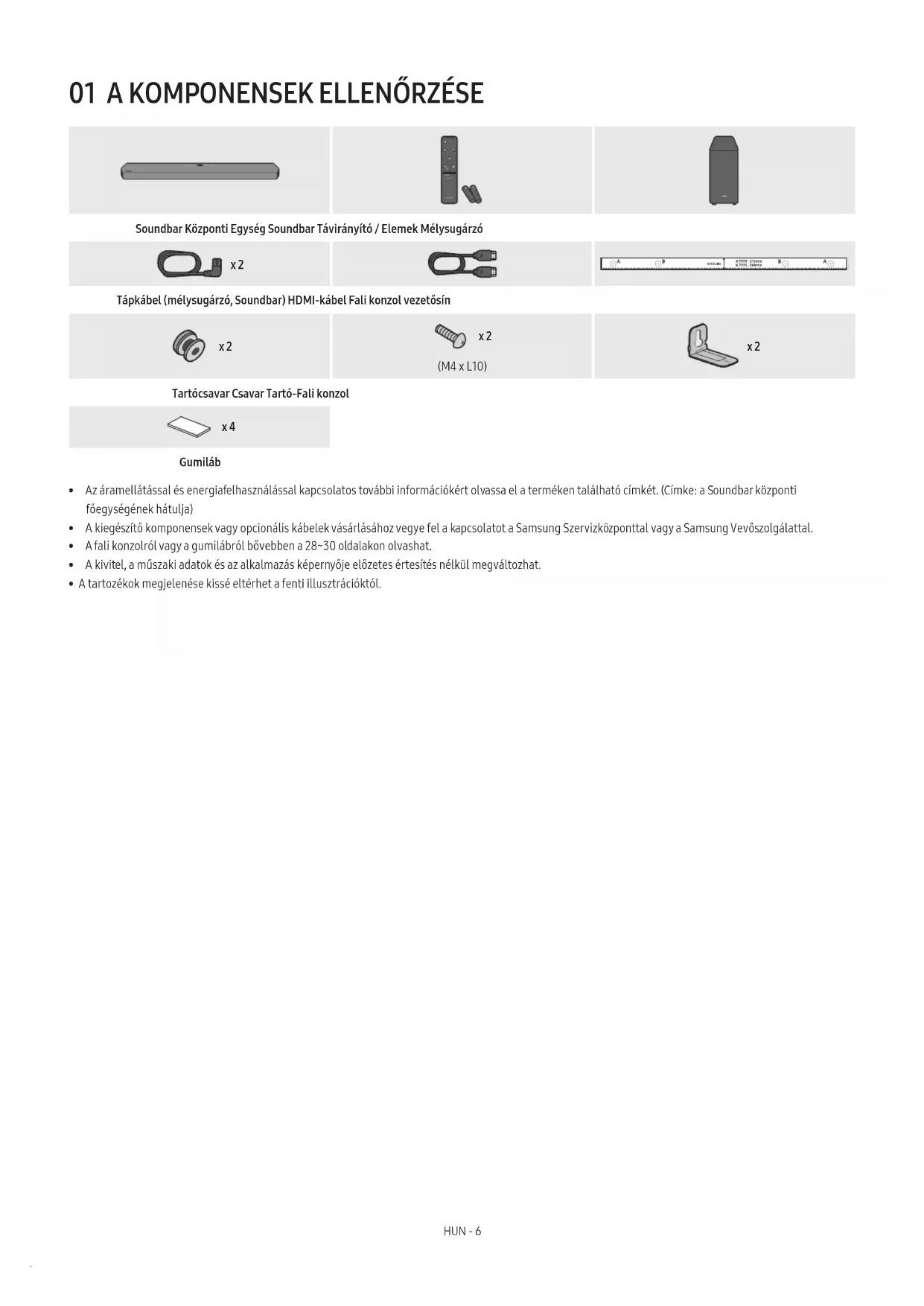

01 A KOMPONENSEK ELLENÖRZÉSE
Soundbar Központi Egység Soundbar Távirányító / Elemek Mélysugárzó

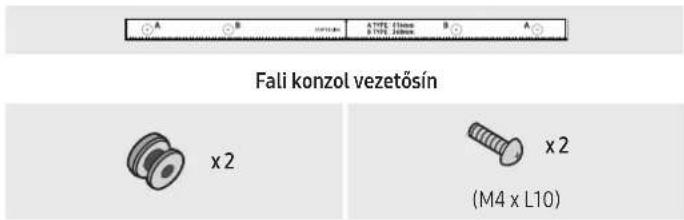

Tápkábel (mélysugárzó, Soundbar) HDMI-kábel Fali konzol vezetősín
Tartócsavar Csavar Tartó-Fali konzol

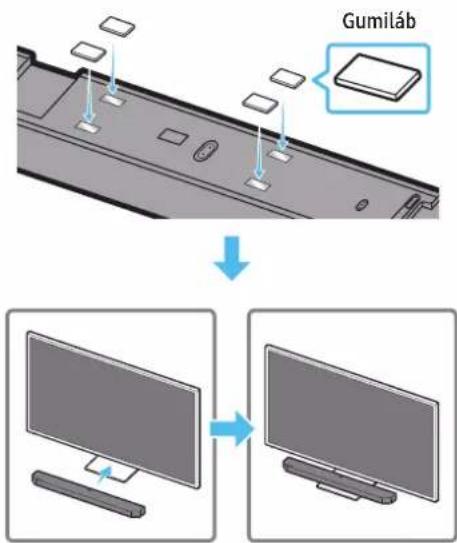

Gumiláb
- Az áramellátással és energiafelhasználással kapcsolatos további információkért olvassa el a terméken található címkét. (Címke: a Soundbar központi főegységének hátulja)
- A kiegészítő komponensek vagy opcionális kábelek vásárlásához vegye fel a kapcsolatot a Samsung Szervizközponttal vagy a Samsung Vevőszolgálattal.
- A fali konzolról vagy a gumilábról bövebben a 28\~30 oldalakon olvashat.
- A kivitel, a műszaki adatok és az alkalmazás képernyője előzetes értesítés nélkül megváltozhat.
- A tartozékok megjelenése kissé eltérhet a fenti illusztrációktól.
02 A TERMÉK ÁTTEKINTÉSE
A Soundbar felső panelje
| 1 | ○(Több funkció) gombA Soundbar bekapcsolásához készenléti üzemmódban nyomja meg a○(Több funkció) gombot.A bemeneti jelforrás módosításához nyomja meg a○(Több funkció) gombot. | |||
| 2 | KijelzőA készülék állapotát és pillanatnyi módját jelzi ki.D.IN → HDMI 1 → HDMI 2 → Wi-Fi → BT | |||
| 3 | ○(Mikrofon be/ki) gombNyomja meg a gombot a mikrofon be- vagy kikapcsolásához.Kikapcsolt mikrofon esetén a LED-jelzőfény pirosan világít. | Mikrofon ki | Piros világít | Mikrofon be Piros ki |
| 4 | — +(Hangerő) gombA hangerő beállítása. | |||
- Ha csatlakoztatja a tápkábelt, a bekapcsológomb 4-6 másodperc alatt elkezdi működését.
- A készülék bekapcsolásakor 4-5 másodperc késleltetéssel kell számolni, mielőtt hangot generálna.

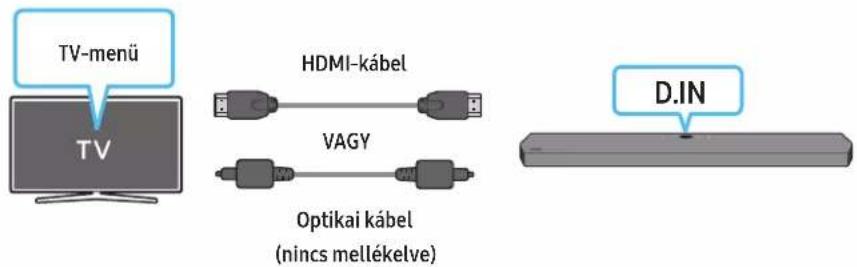

- Ha a TV-böl és a Soundbarból is szól a hang, akkor a TV audio Settings menüjében állítsa a TV hangszóróját External Speaker lehetőségre.

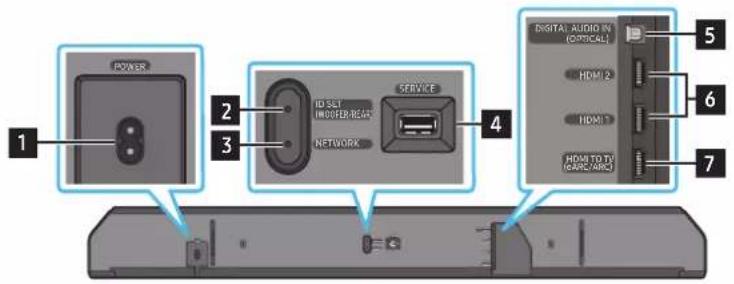

A Soundbar alsó panelje
| 1 POWERCsatlakoztassa a Soundbar váltakozó áramú tápkábelét. (Lásd 13. oldal.) | |
| 2 D SET (WOOFER/REAR)Nyomja meg a Soundbar vezeték nélküli csatlakoztatásához a térhatású hangszórókkal és a mélysugárzóval. (A térhatású hangszóró külön kapható.) | |
| 3 NETWORKNyomja meg a vezeték nélküli hálózathoz (Wi-Fi) történő csatlakozáshoz, aSmartThingsalkalmazáson keresztül. | |
| 4 SERVICEUSB-tárolóeszköz csatlakoztatásához a termék szoftverének frissítése érdekében. | |
| 5 DIGITAL AUDIO IN (OPTICAL)Egy külső eszköz digitális (optikai) kimenetének csatlakoztatásához. (Lásd 21. oldal.) |

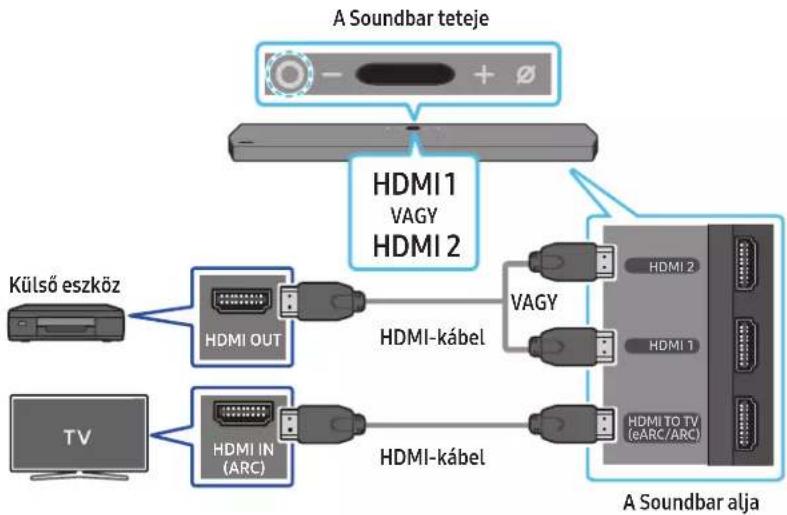

6 HDMI 1/HDMI 2
Digitális videoó és audió jelek bemenete, egyidejűleg HDMI kábellel csatlakoztatott eszközök számára.
Csatlakoztassa egy külső eszköz HDMI-kimenetéhez. (Lásd 20. oldal.)
7 HDMI TO TV (eARC/ARC)
Csatlakoztassa egy TV-készülék HDMI aljzatához. (Lásd 16. oldal.)
- A tápkábelt a dugasznál fogva húzza ki a fali csatlakozóaljzatból. Ne húzza a kábelt.
- Ne csatlakoztassa a készüléket vagy az egyéb komponenseket a konnektorba, amíg a komponenseket összekötő kábeleket nem csatlakoztatta.
03 A SOUNDBAR TÁVIRÁNYÍTÓ HASZNÁLATA
Az elemek behelyezése a távirányító használata előtt (2 db AA elem)
Tolja a hátsó fedelet a nyíl irányába, amíg teljesen el nem távolítható. Helyezzen be 2 AA elemet (1,5 V) úgy, hogy azok polaritása megfelelő legyen. Csúsztassa vissza az elemek fedelét.
A Távvezérlő Használatának Módja
| 1 |  Bekapcsolás | A Soundbar be- és kikapcsolása.Auto Power Down FunkcióA készülék automatikusan kikapcsol a következő helyzetekben:D.IN / HDMI 1 / HDMI 2 / Wi-Fi / BT módban, ha 18 percig nincs hangjelzés. |
| 2 |  Forrás | Nyomja meg a Soundbarhoz csatlakoztatott jelforrás kiválasztásához.Hangvisszajelzés be/kiBe- vagy kikapcsolhatja a hangvisszajelzést.Tartsa nyomva legalább 5 másodpercig a távirányító (Forrás) gombját aSoundbar kikapcsolt állapotában (készenléti üzemmód).A hangvisszajelzés beállításának minden módosításakor „AUI OFF”(alapértelmezés) vagy „AUI ON” felirat jelenik meg az OLED-kijelzőn. |
| 3 |  Némítás | Nyomja meg a (Némítás) gombot a hang elnémításához.Nyomja meg újra a hang némításának megszüntetéséhez. |
| 4 |  SOUND MODE | Kiválaszthatja a kívánt hangmódot a STANDARD, SURROUND, GAME PRO vagyADAPTIVE SOUND opció kiválasztásával.STANDARDAz eredeti hangot adja ki.SURROUNDA szokásosnál szélesebb hangteret biztosít.GAME PROSzteeroszkópikus hangot biztosít, hogy játék közben elmerüljön az akcióban.ADAPTIVE SOUNDElemzi a tartalmat valós időben és automatikusan biztosítja az optimálishangteret a tartalom jellemzői alapján. |
| 5 |  Bluetooth PAIR | Kapcsolja a Soundbart Bluetooth párosítási módba. Nyomja meg a gombot, ésvárja meg, amíg a “BTPAIRING” képernyő csatlakozik egy új Bluetooth-eszközhöz. |
| 6 |  Lejátszás/Szünet | A zenét a gomb megnyomásával is lejátszhatja vagy szüneteltetheti. |
| 7 |  Fel/Le/Balra/Jobbra |  Nyomja meg a jelzett területeket a Fel/Le/Balra/Jobbra kiválasztásához.Nyomja meg a Fel/Le/Balra/Jobbra opciót a gombon, a funkciók kiválasztásához vagy beállításához.Zene átugrásaNyomja meg aJobbragombot a következő zenefájl kiválasztásához. Nyomja meg aBalragombot az előző zenefájlkiválasztásához.ID SETEzt a beállítást akkor használja, ha a mélysugárzó vagy a térhatású hangszóró nincs csatlakoztatva, vagy újracsatlakozásravan szükség.Kikapcsolt állapotban tartsa nyomva 5 másodpercig aFelgombot az ID SET végrehajtásához. (Lásd 14. oldal.) |
| 8 | Hangvezérlés | Megnyomásával választhat azAUTO EQ, AVA, TREBLE, BASS, SYNC, CENTER LEVEL, SIDE LEVEL, FRONT TOP LEVEL, VIRTUALON/OFFopciók közül. A kívánt elem azFel/Legombokkal állítható be.A magas vagy mély hangok hangerejének szabályozásához a Sound Settings menüpontból válassza ki aTREBLEvagy a BASSopciót, és állítsa be a hangerőt -6 és +6 értékek között aFel/Legombokkal.Tartsa nyomva a(Hangvezérlés)gombot kb. 5 másodpercig, hogy a hangot minden frekvenciasávban beállíthassa. 150 Hz,300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz és 10 kHz választható ki aBalra/Jobbragombokkal, és ezek mindegyike -6 és +6értékek között állítható be aFel/Legombokkal.(Ügyeljen arra, hogy a hangmód „STANDARD" lehetőségre legyen állítva.)Az egyes hangszórók hangerejének vezérléséhez a Hangbeállítások menüpontból válassza ki aCENTER LEVEL, SIDE LEVELvagyFRONT TOP LEVELopciót, és állítsa be a hangerőt -6 és +6 értékek között aFel/Legombokkal.Ha a TV és a Soundbar video- és audiojele nincs szinkronban, válassza ki azSYNCfunkciót a Sound Control menüböl, és állítsabe az audiokésleltetést 0 és 300 milliszekundum között aFel/Legombok segítségével.ASYNCcsak bizonyos funkciók esetén van támogatva.Ha a térhatású hangszórók csatlakoztatva vannak, válassza ki aREAR LEVELvagy a REARTOP LEVELopciót, majd állítsa be ahangerőt -6 és +6 között aFel/Legombok segítségével.AVIRTUALHangszóró funkcióON/OFFállapotba kapcsolható aFel/Legombok segítségével.Mélysugárzó csatlakoztatása esetén használhatja azAUTO EQfunkciót. |
| 9 | WOOFERSZINTJE | A gombot felfelé vagy lefelé nyomva beállíthatja a mélysugárzó szintjét -12 vagy -6 és +6 közötti értékre. A gombmegnyomásával 0 (alapértelmezett) szintre állítja a mélysugárzó hangerejét. |
| 10 | HANGERÓ | Nyomja meg a gombot felfelé vagy lefelé, hogy beállítsa a hangerőt.NémitásNyomja meg aVOLgombot a hang elnémításához. Nyomja meg újra a hang némításának megszüntetéséhez. |

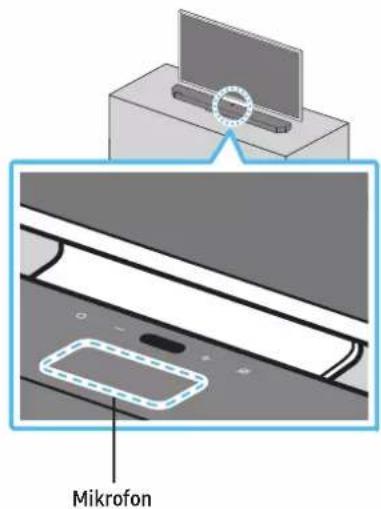

Aktív beszédhang-erősítővel (AVA)
- Valós időben elemzi a külső zajt, miközben a soundbarszól, hogy a beszéd mindig jól érthető legyen.
- Az elemzés nem jár adatmentéssel.
A Rejtett Gombok használata (Gombok egynél több funkcióval)
| Rejtett Gomb | Referenciaoldal | |
| Távirányító Gomb Funkció | ||
| WOOFER (Fel) TV távirányító vezérlés Be/Ki (Készenlét) oldal: 12 | ||
| Fel ID SET oldal: 14 | ||
| (Hangvezérlés) | 7 sávos ekvalizer oldal: 10 | |
A különféle hangeffektus módok kimeneti specifikációi
| Effektus Bemenet | Kimenet | ||
| Csak mélysugárzóval | Mélysugárzóval és vezeték nélküli hátsó hangszóró készlettel | ||
| STANDARD | 2.0 cs 2.1 cs 2.1 cs | ||
| 5.1 cs 5.1 cs/7.1 cs (DTS) | 5.1 cs/7.1 cs (DTS) | ||
| 7.1 cs 7.1 cs | 7.1 cs | ||
| Dolby Atmos®, DTS:X | 7.1.2 cs | 7.1.4 cs | |
| SURROUND | 2.0 cs | 7.1.2 cs | 9.1.4 cs |
| 5.1 cs | 7.1.2 cs | 9.1.4 cs | |
| 7.1 cs 7.1.2 cs | 9.1.4 cs | ||
| Dolby Atmos®, DTS:X | 7.1.2 cs | 9.1.4 cs | |
| GAME PRO | 2.0 cs | 7.1.2 cs | 9.1.4 cs |
| 5.1 cs | 7.1.2 cs | 9.1.4 cs | |
| 7.1 cs 7.1.2 cs | 9.1.4 cs | ||
| Dolby Atmos®, DTS:X | 7.1.2 cs | 9.1.4 cs | |
| ADAPTIVE SOUND | 2.0 cs | 7.1.2 cs | 9.1.4 cs |
| 5.1 cs | 7.1.2 cs | 9.1.4 cs | |
| 7.1 cs 7.1.2 cs | 9.1.4 cs | ||
| Dolby Atmos®, DTS:X | 7.1.2 cs | 9.1.4 cs | |
- A Samsung vezeték nélküli hátsó hangszórókészlet külön kapható. A készlet vagy a mélysugárzó megvásárlása céljából vegye fel a kapcsolatot azzal a kereskedővel, akitől a Soundbart vásárolta.
- A térhatású hangszórók nem adnak hangot 2 csatornás kimenetre, ha STANDARD mód van használatban. A térhatású hangszórók hangjának engedélyezéséhez változtassa meg az effekt módot SURROUND lehetőségre.
A Soundbar hangerejének szabályozása a televízió távirányítójával
A Soundbar hangerejének szabályozása a TV távvezérlőjével.
- Ez a funkció csak IR távirányítóval használható. A Bluetooth távirányítók (amelyekhez párosítás szükséges) nincsenek támogatva.
- A funkció használatához állítsa a TV hangszóróját External Speaker lehetőségre.
-
A következő gyártók készülékei támogatják ezt a funkciót: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA
-
Kapcsolja ki a Soundbart.
-
Nyomja felfelé a WOOFER gombot, és tartsa 5 másodpercig.
A WOOFER gomb minden egyes 5 másodpercig történő felfelé nyomásával az alábbi sorrendben változik az üzemmód: „OFF-TV REMOTE” (alapértelmezett üzemmód), „SAMSUNG-TV REMOTE”, „ALL-TV REMOTE”.
| Távirányító Gomb Kijelző Status (Státusz) | |||
 |  | (Alapértelmezett mód) | A TV távirányító letiltása. |
 |  |  | Engedélyezze a Samsung TV IR távirányítóját. |
 |  |  | Engedélyezze egy harmadik fél TV-jének IR távirányítóját. |
04 A SOUNDBAR CSATLAKOZTATÁSA
Az áramellátás és az egységek csatlakoztatása
Csatlakoztassa elektromos dugaszaljzatba a mélysugárzót és a Soundbart a tápkábel segítségével a következő sorrendben:
- A szükséges áramellátással és energiafelhasználással kapcsolatos további információkért olvassa el a terméken található címkét. (Címke: a Soundbar központi főegységének hátulja)
- Csatlakoztassa a hálózati kábelt a mélysugárzóhoz.
A mélysugárzó hátulja

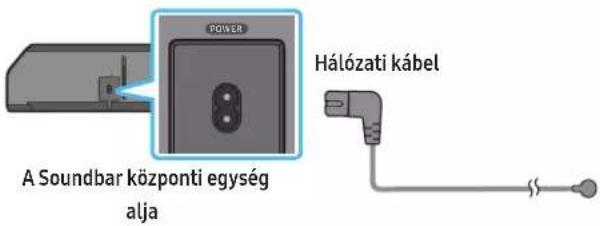

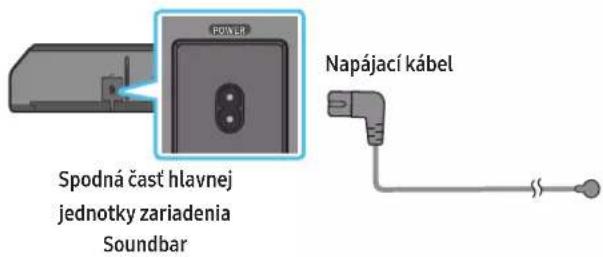

- Csatlakoztassa a tápkábelt a Soundbarhoz.

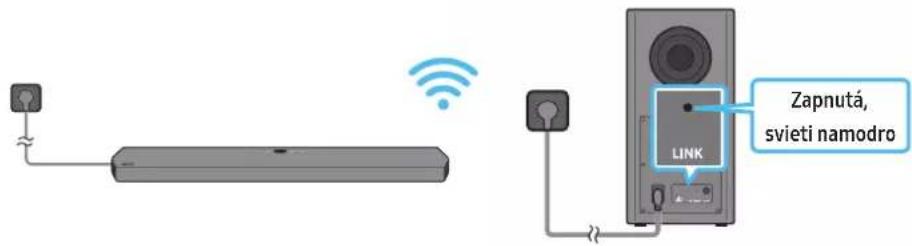

- Csatlakoztassa a tápfeszültséget a Soundbarhoz és a mélysugárzóhoz. A mélysugárzó automatikusan csatlakozik, amikor a Soundbar be van kapcsolva.
MEGJEGYZÉS
- Csatlakoztassa a mélysugárzót a Soundbarhoz történő csatlakoztatás előtt. A mélysugárzó automatikusan csatlakozik, amikor a Soundbart bekapcsolja.
- Ha kihúzza és újra csatlakoztatja a tápkábelt, amikor a készülék be van kapcsolva, a Soundbar automatikusan bekapcsol.

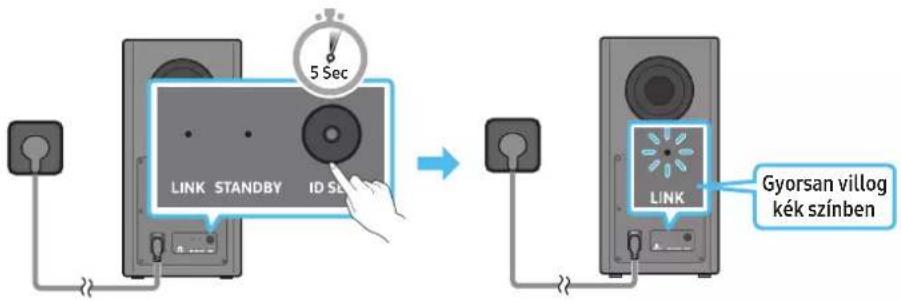

Az alábbi manuális csatlakoztatási eljárás elvégzése előtt:
- Ellenőrizze, hogy a Soundbar és a mélysugárzó tápkábele megfelelően lett-e csatlakoztatva.
-
Ellenőrizze hogy a Soundbar ki van-e kapcsolva.
-
Kapcsolja ki a Soundbar fö egységet.
-
Tartsa lenyomva legalább 5 másodpercig az ID SET gombot a mélysugárzó hátoldalán.
- A mélysugárzó hátoldalán levő piros jelzőfény kikapcsol, és a kék jelzőfény villog.
A mélysugárzó hátulja A mélysugárzó hátulja
-
Tartsa nyomva 5 másodpercig a távirányító Fel gombját.
-
A Soundbar kijelzőjén egy pillanatra megjelenik, majd eltűnik az ID SET üzenet.
- Az ID SET befejezödése után a Soundbar automatikusan bekapcsol.
- Ellenőrizze, hogy a LINK LED folyamatos kék színnel világít-e (a csatlakozás kész).
A LINK LED jelzőfény abbahagyja a villogást és folyamatos kék színnel világít, ha létrejött a kapcsolat a Soundbar és a vezeték nélküli mélysugárzó között.
A mélysugárzó hátoldalán levő LED jelzőfény világít
| LED Státusz Leírás Megoldás | |||
 | Be | Síkeres csatlakozás(normál működés) | - |
| Villogás A kapcsolat helyreállítása | Ellenőrizze, hogy a Soundbar központi egységhezcsatlakoztatott tápkábel megfelelően lett-e csatlakoztatva,vagy várjon körülbelül 5 percet. Ha a villogás folytatódik,próbálja manuálisan csatlakoztatni a mélysugárzót. Lásd14. oldal. | ||
 | Be | Készenléti állapot (ha aSoundbar központi egysége kivan kapcsolva) | Ellenőrizze, hogy a Soundbar központi egységhez erősítetttápkábel megfelelően lett-e csatlakoztatva. |
| A kapcsolat megszakadt | Csatlakozzon újra. Lásd a 14. oldalon a manuáliscsatlakoztatásról szóló utasításokat. | ||
 | Villogás Hiba | A Samsung Szervizközpont elérhetőségét ebben a kézikönyvben találja. | |
MEGJEGYZÉS
- Ha a központi egység ki van kapcsolva, akkor a vezeték nélküli mélysugárzó készenléti üzemmódba lép, és a hátlapján levő STANDBY LED néhány kék villanás után pirosra változik.
- Amennyiben a Soundbar közelében a Soundbarral azonos frekvencián működő eszközt használ, az interferencia miatt megszakadhat a hang.
- A központi egység vezeték nélküli jelének maximális hatótávolsága kb. 10 m, de ez a működési környezettől függően változhat. Ha a központi egység és a vezeték nélküli mélysugárzó között fém vagy vasbeton fal van, a rendszer lehet, hogy nem fog működni, mert a vezeték nélküli jel nem hatol át a fémen.
FIGYELEM!
- A vezeték nélküli vevőantennák a vezeték nélküli mélysugárzóba vannak beépítve. Tartsa távol az egységet a víztől és nedvességtől.
- Az optimális hangminőség érdekében biztosítsa, hogy a vezeték nélküli mélysugárzó és a vezeték nélküli vevőmodul (külön kapható) körül ne legyenek akadályozó tárgyak.
Auto EQ
A Samsung Auto EQ technológiája a mélysugárzó mikrofonjával érzékelt alacsony frekvencia kalibrálásával természetesebb és lágyabb basszust biztosít. Az alacsony frekvencia általában a szoba mérete és a mélysugárzó elhelyezése miatt fordul elő.
- A mélysugárzót a falaktól, bútoroktól és egyéb elválasztófelületektől legalább 8 cm távolságra kell elhelyezni.
- Az Auto EQ-hangolás idejére biztosítson minél nagyobb csendet a helyiségben.
- Semmilyen gombot ne nyomjon meg, amíg az Auto EQ-hangolás be nem fejeződik.
- Az Auto EQ-hangolás körülbelül 2 percig tart.
- Az Auto EQ-hangolás idején nem szól hang a Soundbar központi egységéből és a hátsó hangszórókból.
A funkció első használatakor
- Válassza ki az Auto EQ funkciót a (Hangvezérlés) gombbal.
- A Fel/Le gombokkal válassza ki a Tuning lehetőséget, majd nyomja meg a ▶gombot.
-
Megkezdődik a hangolás, melynek százalékos előrehaladása a kijelzön látható.
-
A hangolás megszakításához nyomja meg a Fel, Le, Balra, Jobbra vagy▶▶ gombot, majd megerősítésül a▶▶ gombot.
– Sikertelen hangolás esetén a LED pirosan villog.
– Sikeres hangolás esetén a LED kéken villog.
Ha végrehajtotta a hangolási eljárást
- Válassza ki az Auto EQ funkciót a (Hangvezérlés) gombbal.
- A Fel/Le gombokkal válassza ki a Tuning lehetőséget, majd nyomja meg a ▶II gombot.
- A Fel/Le gombokkal válassza ki a következő lehetőségek egyikét.
- On: az előzőleg behangolt ekvalizerbeállítások bekapcsolása.
- Off: az alapértelmezett ekvalizerbeállítások bekapcsolása.
- Tuning: a hangolási eljárás újbóli elindítása.
SWA-9500S (külön kapható) csatlakoztatása a Soundbarhoz
Növelje a valódi vezeték nélküli térhangzást, miután csatlakoztatta a Samsung vezeték nélküli hátsó hangszórókészletet (SWA-9500S, külön kapható) a Soundbarhoz.
A csatlakoztatást illetően a Samsung vezeték nélküli hátsó hangszórókészlet kézikönyve szolgál részletekkel.
05 VEZETÉKES KAPCSOLAT HASZNÁLATA A TV-HEZ
1. módszer Csatlakoztatás HDMI-vel
FIGYELEM!
- Ha mind a HDMI-kábel, mind az optikai kábel csatlakoztatva van, akkor a készülék először a HDMI-jelet veszi.
- A HDMI-kábel csatlakoztatásához a TV és a Soundbar között feltétlenül az ARC jelzésű csatlakozókat használja. Ellenkező esetben előfordulhat, hogy a TV hangja nem hallható.
• A javasolt kábel a High Speed HDMI Cable with Ethernet.
A HDMI ARC-t (Audio Return Channel) támogató TV csatlakoztatása
- A Soundbar és a televízió kikapcsolt állapota mellett csatlakoztassa a HDMI kábelt, az ábrán látható módon.
- Kapcsolja be a Soundbart és a TV-t.
- A "TV ARC" jelenik meg a Soundbar központi egység kijelzőablakán, és a Soundbar a TV hangját játssza le.
- Ha a televiziónak nincs hangja, nyomja meg a (Több funkció) gombot a Soundbar tetején vagy a távirányító (Forrás) gombját a „D.IN” mód kiválasztásához. A képernyön egymás után megjelenik a „D.IN” és a „TV ARC” felirat, és megszólal a TV hangja.
- Az eARC funkciót támogató TV csatlakoztatásakor „eARC” jelenik meg a kijelzön, és hangjelzés hallható.
- Az eARC segítségével történő kapcsolódáshoz a TV menújében be kell kapcsolni az eARC funkciót. A beállítással kapcsolatban lásd a TV felhasználói kézikönyvét. (pl. Samsung TV: Kezdőképernyő (☑) → Beállítások (☑) → Hang → Szakértői beállítások → HDMI-eARC mód (auto))
- Ha a "TV ARC" nem jelenik meg a Soundbar központi egység kijelzőablakán, akkor ellenőrizze, hogy a HDMI kábel a megfelelő porthoz van-e csatlakoztatva.
- A televízió távirányítójának hangerő gombjaival módosíthatja a Soundbar hangerejét.
MEGJEGYZÉS
- Ha egy HDMI ARC (Audio Return Channel) funkciót támogató TV-t HDMI-kábellel csatlakoztat a Soundbarhoz, akkor a digitális video- és audioadatokat külön optikai kábel csatlakoztatása nélkül továbbíthatja.
- Javasoljuk, hogy lehetőség szerint mag nélküli HDMI kábelt használjon. Ha maggal rendelkező HDMI kábelt használ, használjon 14 mm-nél kisebb átmérőjűt.
- Ez a funkció nem elérhető, ha a HDMI kábel nem támogatja a ARC szabványt.
- Ha egy adásban az audio Dolby Digital által van kódolva, és az Ön TV-jén a „Digitális Audio Kimeneti Formátum” beállítása PCM, akkor javasoljuk, hogy állítsa át a beállítást Dolby Digital-ra. Ha a TV-n levő beállítást módosítja, akkor jobb hangminőséget élvezhet. (A TV menüje a Dolby Digital-tól és a PCM-től eltérő szavakat használhat, a TV gyártójától függően.)
2. módszer Csatlakoztatás optikai kábellel
Csatlakoztatás elötti ellenőrzölista
- Ha mind a HDMI-kábel, mind az optikai kábel csatlakoztatva van, akkor a készülék először a HDMI-jelet veszi.
- Ha optikai kábelt használ, és a csatlakozóknak fedelük van, akkor ügyeljen arra, hogy távolítsa el ezeket.
- A TV és a Soundbar kikapcsolt állapotában az optikai kábellel (nem része a csomagnak) csatlakoztassa a Soundbar DIGITAL AUDIO IN (OPTICAL) portját és a TV OPTICAL kimeneti portját, az ábra alapján.
- Kapcsolja be a Soundbart és a TV-t.
- Nyomja meg a O (Több funkció) gombot a Soundbar tetején vagy a távirányító (Forrás) gombját a „D.IN” mód kiválasztásához.
- A TV hangja a Soundbarból származik.
A Q-Symphony funkció használata
A Q-Symphony esetén a Soundbar szinkronizálja magát egy Samsung TV-vel, hogy két eszközön keresztül továbbítsa a hangot az optimális térhatás érdekében. Amikor a Soundbar csatlakoztatva van, a „TV+Soundbar” menü megjelenik a TV Sound Output menüjében. Válassza ki a megfelelő menüt.
- A TV menüje – példa: TV + [AV] Soundbar sorozat neve (HDMI)
MEGJEGYZÉS
- A TV által támogatott kodek szerint működhet.
- A funkció támogatásának feltétele a HDMI-kábel vagy az optikai kábel (nincs mellékelve) csatlakoztatása.
- Ez a funkció egyes Samsung TV-ken és Soundbar-modelleken áll rendelkezésre.
- A Q-Symphony használata esetén csak a GAME PRO vagy az ADAPTIVE SOUND módot lehet kiválasztani.
A Spacefit Sound használata
Optimalizált hangminőséget biztosít a hallgatási tér elemzésével.
A funkció engedélyezéséhez kapcsolja be az Adaptive Sound+ módot a Samsung TV menüjében.
(Kezdöképernyő (n) → Beállítások ( Általános → Intelligens mód beállításai → Adaptive Sound+)
MEGJEGYZÉS
- A Soundbar automatikusan Adaptive Sound+ hangmódra kapcsol, ha engedélyezi a TV-n az Adaptive Sound+ módot.
- Ez a funkció csak egyes Samsung TV-khez kapcsolódó Soundbaron működik.
06 VEZETÉK NÉLKÜLI KAPCSOLAT HASZNÁLATA A TV-HEZ
1. módszer Csatlakozás Bluetooth-on keresztül
Ha Samsung TV-t csatlakoztat Bluetooth-on keresztül, akkor a kábelezés nehézségei nélkül hallgathatja a sztereó hangot.
- Egyszerre csak egy Samsung TV csatlakoztatható.
- Csak Bluetooth-ot támogató Samsung TV csatlakoztatható. Ellenőrizze a TV-készüléke műszaki adatait.
Az első csatlakoztatás
- A Soundbart távirányítójának ✝ PAIR gombját megnyomva lépjen „BT PAIRING” módba.
(VAGY) a. Nyomja meg a ○ (Több funkció) gombot a felső panelen, és válassza ki a „BT” módot.
A "BT" megváltozik "BTPAIRING" automatikusan pár másodperc alatt, vagy "BT READY" feliratra vált, ha van már korábban elmentett csatlakozás.
b. A „BT READY“ felirat megjelenése után tartsa nyomva 5 másodpercnél hosszabban a ☑ (Mikrofon be/ki) gombot a Soundbar felső paneljén, hogy megjelenjen a „BT PAIRING“ felirat.
- Válassza ki a Bluetooth módot a Samsung TV-n. (pl. Kezdőképernyő (☐) → Beállítások (☒) → Hang → Hangkimenet → Bluetooth-hangszórólista → [AV] Samsung Soundbar Q900A / Q910A (Bluetooth))
- A TV képernyőjén megjelenő listáról válassza ki az „[AV] Samsung Soundbar Q900A / Q910A” elemet.
A rendelkezésre álló Soundbar „Párosításra Vár” vagy „Párosítva” felirattal van megjelölve a televízió Bluetooth-eszközlistáján. A Samsung TV-nek a Soundbarhoz való csatlakozáshoz válassza ki az üzenetet, majd hozzon létre kapcsolatot.
- A Samsung TV csatlakoztatása után a [TV neve] → „BT” jelenik meg a Soundbar felső kijelzőjén.
- Most már hallhatja a Samsung TV hangját a Soundbarból.
- Miután első alkalommal csatlakoztatta a Soundbart a Samsung TV-hez, használja a "BTREADY" módot az újbóli csatlakozáshoz.
Ha az eszköz csatlakozása nem sikerült
• Ha van már Soundbar(például [AV] Samsung Soundbar Q900A / Q910A) a Samsung TV hangszóróinak listájában, törölje azt.
- Majd ismételje meg az 1–3. lépést.
A Soundbar leválasztása a Samsung TV-röl
Nyomja meg a O (Több funkció) gombot a Soundbart tetején vagy a távirányító (Forrás) gombját egy, a „BT”-től eltérő mód kiválasztásához.
- A leválasztás időigényes, mivel a Samsung TV-nek választ kell kapnia a Soundbartól.
(A szükséges idő a Samsung TV modelljétöl függően változhat.)
Mi a különbség a BT READY és a BT PAIRING között?
- BTREADY: Ebben a módban bármikor csatlakoztathatja a korábban csatlakoztatott Samsung TV-t vagy mobileszközt.
- BTPAIRING: Ebben a módban csatlakozhat egy új eszközt a Soundbarhoz.
(Nyomja meg a ✝ PAIR gombot a Soundbar távirányítóján, vagy tartsa nyomva legalább 5 másodpercig a ☑ (Mikrofon be/ki) gombot a Soundbar tetején a Soundbar „BT” üzemmódjában.)
Megjegyzések a Bluetooth-kapcsolatról
- Keressen egy 1 méteren belüli új eszközt a Bluetooth-kommunikación keresztüli csatlakozáshoz.
- Ha egy Bluetooth eszköz csatlakoztatásakor be kell írnia a PIN-kódot, írja be a <0000> számot.
- Az Soundbar 18 perc után automatikusan kikapcsol a Kész állapotban.
- Előfordulhat, hogy a következő körülmények között a Soundbar nem tudja elvégezni megfelelően a Bluetooth keresést és csatlakoztatást:
– Ha erös elektromos mező van a Soundbar körül.
- Ha egyszerre több Bluetooth eszközt csatlakoztat a Soundbarhoz.
– Ha a Bluetooth eszköz ki van kapcsolva, nincs a helyén, vagy hibásan működik.
- Az elektronikus eszközük elektromos interferenciát okozhatnak. Az elektromágneses hullámokat generáló eszközöket tartsa távol a Soundbar központi egységtől - pl. mikrohullámú sütök, vezeték nélküli LAN eszközök, stb.
2. módszer Csatlakoztatás Wi-Fi-n
Csatlakoztatás elötti ellenőrzölista
- Wi-Fi-kapcsolat csak Samsung TV esetén lehetséges.
- Ellenörizze, hogy be van-e kapcsolva a vezeték nélküli router (Wi-Fi), és hogy a TV csatlakozik-e a routerhez.
- A TV-nek és a Soundbarnak ugyanahhoz a vezeték nélküli hálózathoz (Wi-Fi) kell csatlakoznia.
- Ha a vezeték nélküli router (Wi-Fi) DFS-csatornát használ, akkor nem lehet Wi-Fi-kapcsolatot létesíteni a TV és a Soundbar között. A részletekért forduljon az internetszolgáltatóhoz.
- Lapozza fel a TV kézikönyvét, mivel a menü a gyártás évétől függően változhat.
-
A TV és a Soundbar Wi-Fi-n keresztül történő csatlakoztatásához először csatlakoztassa a Soundbart a vezeték nélküli routerhez. A Wi-Fi-kapcsolat létesítésének részleteit lásd a 23. oldalon.
-
A Soundbarral létesített Wi-Fi-kapcsolatra vonatkozó tájékoztatásért lásd „2. módszer Csatlakozás Wi-Fi-n (Vezeték nélküli hálózaton) keresztül” (23. oldal).
-
Módosítsa a TV bemeneti forrását a Soundbar Audio menüje segítségével.
• 2017-ben vagy ennél később megjelent Samsung TV-k
Kezdöképernyő (☐) → Beállítások (☐) → Hang → Hangkimenet → [AV] Samsung Soundbar Q900A / Q910A (Wi-Fi)
07 CSATLAKOZTATÁS KÜLSŐ ESZKÖZHÖZ
1. módszer Csatlakozás HDMI kábel segítségével (képes Dolby Atmos dekódolásra és lejátszásra)
Csatlakoztatás elötti ellenőrzölista
- Ha az audiokimeneti opciók tartalmaznak másodlagos audio lehetőséget is, akkor ezt minden képpen állítsa Ki állásba.
- Gyözödjön meg arról, hogy a tartalom támogatja a Dolby Atmos® funkciót.
- Csatlakoztasson egy HDMI-kábelt a külső eszköz HDMI OUT portjába és a Soundbar alján található HDMI portba.
- Csatlakoztasson egy HDMI-kábelt a TV-készülék HDMI IN portjába és a Soundbar alján található HDMI TO TV (eARC/ARC) portba.
- Kapcsolja be a Soundbart, a TV-t és a külső eszközt.
- Nyomja meg a ○ (Több funkció) gombot a Soundbar tetején vagy a távirányító → (Forrás) gombját a „HDMI 1“ vagy „HDMI 2“ mód kiválasztásához.
- A Soundbar kijelzője a „HDMI1” vagy „HDMI2” mód kiválasztását jelzi, és a Soundbar hanglejátszásba kezd.
MEGJEGYZÉS
- Dolby Atmos® használata esetén: Ha a bemeneti jelforrás Dolby Atmos®, akkor 7.1.2 csatorna kerül kibocsátásra.
- Ha aktiválja a Dolby Atmos® technológiát, a „DOLBY ATMOS“ felirat megjelenik a felső képernyön.
- A Dolby Atmos® konfigurálása BD-lejátszón vagy egyéb eszközön
Nyissa meg az audiokimeneti opciókat a BD-lejátszója vagy egyéb készüléke beállítási menüjében, és győződjön meg róla, hogy a „Nincs kódolás” van kiválasztva a Bitstreamnél. A Samsung BD-lejátszón például menjen a Fömenű → Hang → Digitális kimenet menüpontba, és ott válassza ki a Bitstream (feldolgozatlan) opciót.
Támogatott UHD-jelspecifikációk (3840 x 2160p)
| Képkockasebesség (fps) | Színmélység RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0 | ||||
| <60 | 8 bit 0 0 0 0 | ||||
| 10 bit -- | 0 0 | ||||
| 12 bit | -- | 0 0 | |||
| 120 | 8 bit | ---- | |||
| 10 bit ---- | |||||
- A támogatott specifikációk függenek a csatlakoztatott külső eszköztöl és a használati feltételektöl.
2. módszer Csatlakoztatás optikai kábellel
- Optikai kábel (nincs mellékelve) segítségével csatlakoztassa a Soundbar központi egységének DIGITAL AUDIO IN (OPTICAL) portját a külső eszköz OPTICAL OUT portjával.
- Kapcsolja be a Soundbart és a külső eszközt.
- A „D.IN“ mód kiválasztásához nyomja meg a ○ (Több funkció) gombot a Soundbar tetején vagy a távirányító → (Forrás) gombját.
- A Soundbar a külső eszköz hangjait játssza le.
08 MOBILESZKÖZ CSATLAKOZTATÁSA
1. módszer Csatlakozás Bluetooth-on keresztül
Ha mobileszközt csatlakoztat Bluetooth-on keresztül, akkor a kábelezés nehézségei nélkül hallgathatja a sztereó hangot.
- Ha párosított Bluetooth-eszközt csatlakoztat, amikor a Soundbar ki van kapcsolva, akkor a Soundbar automatikusan bekapcsol.
Az első csatlakoztatás
- Új Bluetooth-eszközhöz való csatlakozáskor ügyeljen arra, hogy az eszköz 1 m-en belül legyen.
- A Soundbar távirányítójának ✝ PAIR gombját megnyomva lépjen „BT PAIRING” módba.
(VAGY) a. Nyomja meg a ○ (Több funkció) gombot a felső panelen, és válassza ki a „BT” módot.
A "BT" megváltozik "BTPAIRING" automatikusan pár másodperc alatt, vagy "BT READY" feliratra vált, ha van már korábban elmentett csatlakozás.
b. A „BT READY“ felirat megjelenése után tartsa nyomva 5 másodpercnél hosszabban a ☑ (Mikrofon be/ki) gombot a Soundbar felső paneljén, hogy megjelenjen a „BT PAIRING“ felirat.
- Az eszközén válassza az „[AV] Samsung Soundbar Q900A / Q910A” opciót a megjelenő listán.
- A Soundbar mobileszközhöz történő csatlakoztatása után a [Mobileszköz neve] → „BT” jelenik meg a felső kijelzőn.
- Lejátszhatja a Bluetooth-on keresztül csatlakoztatott eszközön levő zenefájlokat a Soundbaron keresztül.
- Miután első alkalommal csatlakoztatta a Soundbart a mobileszközhöz, használja a "BTREADY" módot az újbóli csatlakozáshoz.
Ha az eszköz csatlakozása nem sikerült
- Ha van már Soundbar (például „[AV] Samsung Soundbar Q900A / Q910A“) a mobileszköz hangszóróinak listájában, törölje azt.
- Ismételje meg az 1–2. lépést.
Mi a különbség a BT READY és a BT PAIRING között?
- BTREADY: Ebben a módban bármikor csatlakoztathatja a korábban csatlakoztatott Samsung TV-t vagy mobileszközt.
- BT PAIRING: Ebben a módban csatlakozhat egy új eszközt a Soundbarhoz.
(Nyomja meg a ✝ PAIR gombot a Soundbar távirányítóján, vagy tartsa nyomva legalább 5 másodpercig a ☑ (Mikrofon be/ki) gombot a Soundbar tetején a Soundbar „BT” üzemmódjában.)
Megjegyzések a Bluetooth-kapcsolatról
- Keressen egy 1 méteren belüli új eszközt a Bluetooth-kommunikación keresztüli csatlakozáshoz.
- Ha egy Bluetooth eszköz csatlakoztatásakor be kell írnia a PIN-kódot, írja be a <0000> számot.
- Az Soundbar 18 perc után automatikusan kikapcsol a Kész állapotban.
- Előfordulhat, hogy a következő körülmények között a Soundbar nem tudja elvégezni megfelelően a Bluetooth keresést és csatlakoztatást:
– Ha erős elektromos mező van a Soundbar körül.
– Ha egyszerre több Bluetooth eszközt csatlakoztat a Soundbarhoz.
- Ha a Bluetooth eszköz ki van kapcsolva, nincs a helyén, vagy hibásan működik.
- Az elektronikus eszközük elektromos interferenciát okozhatnak. Az elektromágneses hullámokat generáló eszközöket tartsa távol a Soundbar központi egységtől - pl. mikrohullámú sütök, vezeték nélküli LAN eszközök, stb.
• A Soundbar támogatja az SBC-adatokat (44,1 kHz, 48 kHz).
- Csak olyan Bluetooth-eszközhöz kapcsolódjon, amely támogatja az A2DP (AV) funkciót.
- A Soundbar nem csatlakoztatható olyan Bluetooth-eszközhöz, amely csak a HF (kihangosító) funkciót támogatja.
- Amikor Bluetooth-eszközhöz csatlakoztatja a Soundbart, helyezze öket a lehető legközelebb egymáshoz.
- Minél távolabb van egymástól a Soundbar és a Bluetooth-eszköz, annál gyengébb lesz a hangminőség.
A Bluetooth kapcsolat megszakadhat, ha az eszközök kívül esnek a hatótávolságon.
- Elöfordulhat, hogy a Bluetooth-kapcsolat nem működik megfelelően a rossz vételű területeken.
- A Bluetooth-eszköz zajos lehet, vagy hibásan működhet az alábbi esetekben:
- Ha a test érintkezik a Bluetooth-eszköz vagy a Soundbar jeladó-vevőjével.
- Sarkokban, vagy ha a közelben akadály van, például fal vagy válaszfal, ahol elektromos változások léphetnek fel.
- Ha ugyanazon frekvenciatartományban működő egyéb termékek, például orvosi berendezések, mikrohullámú sütő vagy vezeték nélküli LAN-eszközök általi rádió-interferenciának van kitéve.
- Egyes akadályok, például az ajtók és falak akkor is befolyásolhatják a hangminőséget, ha az eszközök a hatótávolságon belül vannak.
- Vegye figyelembe, hogy a Bluetooth opció használata esetén a Soundbar nem csatlakoztatható másik Bluetooth-eszközhöz.
- Ez a vezeték nélküli eszköz elektromos zavarokat okozhat működés közben.
A Bluetooth-eszköz leválasztása a Soundbarról
A Soundbarról leválasztható a Bluetooth-eszköz. Az utasításokért lapozza fel a Bluetooth-eszköz felhasználói kézikönyvét.
• A Soundbar le lesz választva.
- Miután leválasztja a Soundbart a Bluetooth-eszközröl, a Soundbar felső kijelzőjén a „BTDISCONNECTED“ üzenet jelenik meg.
A Soundbar leválasztása a Bluetooth-eszközröl
Nyomja meg a ○ (Több funkció) gombot a Soundbart tetején vagy a távirányító (Forrás) gombját, hogy a „BT”-től eltérő módba kapcsoljon.
- A leválasztás némi időt igényel, mert a Bluetooth-eszköznek választ kell kapnia a Soundbartól. (A leválasztáshoz szükséges idő a Bluetooth-eszköztől függően változhat.)
- Miután leválasztja a Soundbart a Bluetooth-eszközröl, a Soundbar felső kijelzőjén a „BTDISCONNECTED” üzenet jelenik meg.
2. módszer Csatlakozás Wi-Fi-n (Vezeték nélküli hálózaton) keresztül
A Soundbar mobileszközhöz történő csatlakoztatásához vezeték nélküli hálózaton keresztül (Wi-Fi) a SmartThings alkalmazásra van szükség.

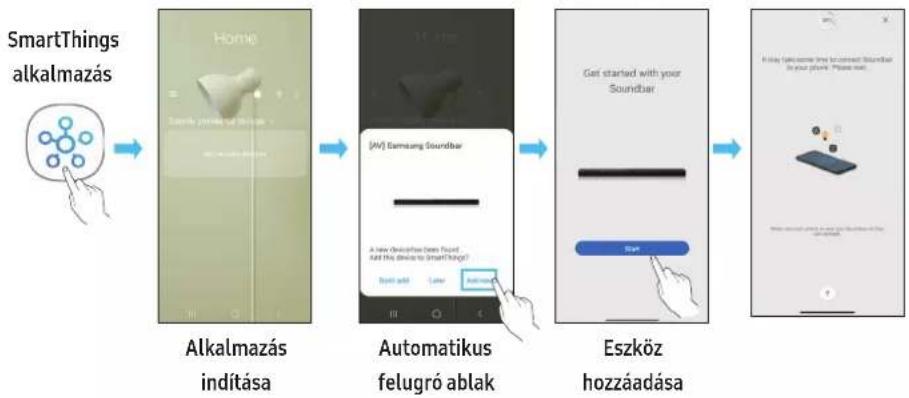

Az első csatlakoztatás
- Telepítse és indítsa el a SmartThings alkalmazást a mobileszközén (okostelefonon vagy táblagépen).
- Az alkalmazásban kövesse a képernyön megjelenő utasításokat a Soundbar hozzáadásához.
- Előfordulhat, hogy egyes eszközökön az automatikus előugró ablak (alább a második képernyőfotó) nem jelenik meg.
Ha az előugró ablak nem jelenik meg, nyomja meg a „+” gombot a Home képernyőn. A Soundbar hozzáadódik az alkalmazáshoz.
Első lépések az Amazon Alexával (beépített Alexa)
- Az Amazon Alexa szolgáltatást az Amazon biztosítja.
- Ez a funkció csak bizonyos modelleknél és földrajzi régiókban áll rendelkezésre.
- A funkció csak bizonyos nyelveket támogat, és a támogatott funkciók a földrajzi régiótól függően eltérhetnek.
- A termék specifikációit és kompatibilitását illetően lásd a Samsung webhelyét (www.samsung.com).
Az Alexa segítségével zenét játszhat le, híreket hallgathat, időjárás-jelentést nézhet, és vezérelheti háztartási készülékeit.
Az Amazon Alexa használatához Amazon-fiók szükséges, hogy a hálózaton keresztül csatlakoztathassa a Soundbart.
- Telepítse a SmartThings alkalmazást a mobileszközére, majd indítsa el.
- Lépjen be Alexa-fiókjába az alkalmazás utasításait követve, majd jelentkezzen be a szolgáltatásba.
- Az Alexa szolgáltatás használatához szólítsa meg az Alexát, vagy tartsa nyomva 3 másodpercig a Soundbar (Több funkció) gombját.
- Az Alexa megszólításához tartsa nyomva 3 másodpercig a (Több funkció) gombot. Miközben beszél, tartsa nyomva a gombot a hangfelismerés engedélyezéséhez.
Használjon hangparancsokat a Soundbar vezérléséhez
Aktiválás + parancs
| Kipróbálható dolgok Példa, hogy mit lehet mondani | |
| Hangerő-szabályozás | „Alexa, növeld a hangerőt.” |
| “Alexa, csökkentsd a hangerőt.” | |
| Adatfolyam tartalom hallgatása az Amazon Music alkalmazásból | „Alexa, játssz jazz-zenét.” |
| Lejátszás vezérlése | „Alexa, játszd a következő számot.” |
| „Alexa, állítsd le a zenét.” | |
| „Alexa, mi ez a szám?” | |
| Időjárási információ | „Alexa, milyen az időjárás?” |
| Időzítő ütemezése | „Alexa, állíts be egy időzítőt 10 percre.” |
Első lépések az Alexával az Amazon termékben (Works with Alexa)
- Ez a funkció csak bizonyos modelleknél és földrajzi régiókban áll rendelkezésre.
- A funkció csak bizonyos nyelveket támogat, és a támogatott funkciók a földrajzi régiótól függően eltérhetnek.
- A termék specifikációit és kompatibilitását illetően lásd a Samsung webhelyét (www.samsung.com).
- A szolgáltatást az Amazon biztosítja, és bármikor megszüntetheti. A Samsung nem vállal felelősséget a szolgáltatás rendelkezésre állását illetően.
- Az Amazon Alexa alkalmazás képernyője előzetes értesítés nélkül változhat.
Csatlakoztatás és használat Amazon termékkel (Amazon Echo)
Használjon egy Amazon Echo terméket a Soundbar vezérléséhez és az Amazon Echo által nyújtott zenei szolgáltatások használatához.
Az Amazon Alexa használatához Amazon-fiók szükséges, hogy a hálózaton keresztül csatlakoztathassa a Soundbart.
- Telepítse a SmartThings alkalmazást a mobileszközére, majd indítsa el.
- Lépjen be Alexa-fiókjába az alkalmazás utasításait követve, majd jelentkezzen be a szolgáltatásba.
Használjon hangparancsokat a Soundbar vezérléséhez
- Az Amazon Echo szolgáltatás, amelyet a Soundbarral együtt használhat, csak zenére van korlátozva. Az Amazon Echo által nyújtott egyéb szolgáltatások, például hírek és időjárás, csak az Amazon Echo terméken keresztül érhetők el.
Aktiválás + parancs + hangszóró neve
* Hangparancsok a „Nappali“ nevü Soundbarhoz
| Müvelet Hangparancs | |
| A hangerő 5-ös szintre állítása | „Alexa, állíts be 5-ös hangerőt a Nappalin” |
| Hangosítás | „Alexa, hangosítsd a Nappalit” |
| Némítás | „Alexa, némítsd el a Nappalit” |
| A KISS FM rádióállomás hallgatása | „Alexa, játszd a Kiss FM-et a Nappalin” |
| A következő szám lejátszása | „Alexa, következő szám a Nappalin” |
| Hang leállítása | „Alexa, állítsd le a Nappalit” |
| Hang kikapcsolása | „Alexa, kapcsold ki a Nappalit” |
A Tap Sound használata
Érintse meg a Soundbart a mobilkészülékével, a mobileszközön levő tartalom hangjának lejátszásához a Soundbaron.
- Ez a funkció csak bizonyos mobileszközöknél áll rendelkezésre.
- Ez a funkció csak Android 8.1 vagy újabb rendszerű mobileszközökkel kompatibilis.
- Mobileszközén kapcsolja be a Tap Sound funkciót.
- A funkció bekapcsolásával kapcsolatos részletek alább találhatók, a következő fejezetben: „A Tap Sound funkció beállítása”.
- Érintse meg a Soundbart a mobileszközével. A megjelenő üzenet ablakban válassza a "Start now" lehetőséget. Bluetooth-on keresztül létrejön a kapcsolat a mobileszköz és a Soundbar között.
- A mobileszközön levő tartalom hangjának lejátszása a Soundbaron keresztül.
- Ez a funkció a mobileszközt Bluetooth-on keresztül összeköti a Soundbarral a vibráció észlelésekor, amely akkorfordul elő, amikor az eszköz megérinti a Soundbart.
- Ügyeljen arra, hogy a mobileszköz ne érintse meg a Soundbar éles sarkát. A Soundbar vagy a mobileszköz megkarcolódhat vagy megsérülhet.
- Javasoljuk, hogy a mobileszközt fedje le egy tokkal. Enyhén érintse meg a Soundbarfelső részén lévő széles területet, anélkül, hogy túlzott erőt alkalmazna.
- A funkció használatához frissítse a SmartThings alkalmazást a legújabb verzióra.
Az alkalmazás verziójától függően előfordulhat, hogy a funkció nem támogatott.
A Tap Sound funkció beállítása
A SmartThings alkalmazás segítségével kapcsolja be a Tap View, Tap Sound funkciót.
- A mobileszközön futtassa a SmartThings alkalmazást.
- A mobileszközön a SmartThings alkalmazás képernyőjén válassza a (≡→_) lehetőséget.
- Állítsa a "Tap View, Tap Sound" opciót Be értékre, hogy a funkció működjön, ha egy mobileszköz a Soundbar közelébe kerül. A funkció bekapcsol.
MEGJEGYZÉS
- Amikora mobileszköz energiatakarékos módban van, a Tap Sound funkció nem működik.
- Előfordulhat, hogy a Tap Sound funkció nem működik, ha a Soundbar közelében olyan eszközök vannak, amelyek rádió-interferenciát okoznak, például elektromos eszközök. Ellenőrizze, hogy az olyan készülékek, amelyek rádióinterferenciát okozhatnak, megfelelő távolságra vannak-e a Soundbartól.
Ez a funkció nem feltétlenül áll rendelkezésre minden országban.
Összekapcsolás és használat Apple termékkel
- Az AirPlay 2 technológia lehetővé teszi otthoni hangrendszere vezérlését iPhone, iPad, HomePod vagy Apple TV segítségével.
- Ez a Samsung Soundbar támogatja az AirPlay 2-est, és iOS 11.4 vagy újabb rendszert igényel.
MEGJEGYZÉS
- Győződjön meg róla, hogy a Soundbar kapcsolódik-e Wi-Fi-re. (Lásd 2. módszer Csatlakozás Wi-Fi-n (Vezeték nélküli hálózaton) keresztül)
10 FALI RÖGZÍTŐ FELSZERELÉSE
Óvintézkedések a szerelés során
- Csak függöleges falra szerelje fel a terméket.
- Ne telepítse magas hömérsékletű és/vagy páratartalmú helyen.
- Ellenőrizze, hogy a fal elég erős-e ahhoz, hogy megtartsa a termék súlyát. Ha nem, erősítse meg a falat vagy válasszon másik helyet a felszereléshez.
- Vásároljon és használjon az Ön falához (gipszkarton, vasfal, fa stb.) illő rögzítőcsavarokat vagy horgonyokat. Ha lehetséges, a csavarokat a falgerendákhoz rögzítse.
- Vásároljon rögzítőcsavarokat azon fal típusának és vastagságának megfelelően, amelyre a Soundbart felszerelni tervezi.
- Átmérő: M5
- Hosszúság: 35 mm vagy hosszabb javasolt.
- A Soundbar falra történő felszerelése előtt csatlakoztassa a kábeleket az egység és a külső eszközök között.
- Felszerelés elött győződjön meg róla, hogy az egység ki van kapcsolva és áramtalanítva van. Ellenkező esetben a készülék áramütést okozhat.
Fali konzol komponensek
Tartócsavar Csavar
-
Helyezze a falikonzol sínt a fal felszínére.
-
A fali tartósínt vízszintesen kell elhelyezni.
- Amennyiben a TV a falra van felszerelve, a Soundbart legalább 5 cm-rel a TV alatt helyezze el.
- Igazítsa a fali tartósín középső vonalát a TV közepéhez (ha a TV alá szereli a Soundbart), majd ragasztószalaggal rögzítse a fali tartósínt a falra.
- Ha nem a TV alá szereli az egységet, akkor a középső vonal a telepítési terület közepére kerüljön.
- Nyomja át egy toll vagy ceruza hegyét az A-TYPE helyek közepén a sín két végén, hogy megjelölje a lyukak helyét a tartócsavarok számára, majd távolítsa el a fali tartósínt.
- Egy megfelelő méretű fúrószárral fúrjon lyukat a falba minden jelölésnél.
- Ha a jelölések nem egyeznek meg a csonkok pozíciójával, akkor mindenképpen illesszen be megfelelő horgonyokat vagy tipliket a lyukakba, mielött behelyezné a tartócsavarokat. Ha horgonyokat vagy tipliket használ, akkor győződjön meg arról, hogy a kifúrt lyukak elég nagyok-e a használni kívánt horgonyokhoz vagy tiplikhez.
- Nyomjon egy csavart (nem része a csomagnak) valamennyi tartócsavaron keresztül, majd csavarozza mindegyik csavart szorosan a tartócsavar lyukakba.
- Szerelje a 2 falikonzolt a megfelelő tájolásban a Soundbar aljára 2 csavarral.
- Az összeszerelés során ügyeljen rá, hogy a falikonzolok felfüggesztőrésze a Soundbar hátoldala mögött legyen.
A Soundbar jobb széle
- Szerelje fel a Soundbart a mellékelt falikonzolok segítségével, úgy, hogy a falikonzolokat felfüggeszti a falon lévő tartócsavarokra.
- Az alábbi ábrán látható módon csúsztassa le a Soundbart úgy, hogy a falikonzolok stabilan a tartócsavarokra rögzüljenek.
- Illessze a tartócsavarokat a falikonzolok széles (alsó) részébe, majd csúsztassa le a falikonzolokat úgy, hogy a falikonzolok stabilan a tartócsavarokra rögzüljenek.
A telepítéshez csatlakoztassa a gumilábakat a Soundbar aljára, mielőtt a helyére tenné a TV-állvány fölé. A gumilábak felhelyezésekor ügyeljen rá, hogy azok ne nyúljanak túl a TV-állvány peremén. Lásd az alábbi ábrát.
Helyezze a Soundbart egy TV állványra.
A képen látható módon igazítsa a Soundbar közepét a TV közepéhez, óvatosan helyezze a Soundbart a TV állványra.
Ezután helyezze a mikrofont az állvány elé, hogy az ne zavarja a hangfelismerést.
A Soundbar jobb széle
MEGJEGYZÉS
- A Soundbart vízszintes, szilárd felületre helyezze.
- A nem megfelelő távolság a TV-től hangfelismerési és akusztikai problémákat okozhat.
12 SZOFTVERFRISSÍTÉS
Automata frissítés
A szoftverfrissítések automatikusan megtörténnek, ha a Soundbar csatlakozik az internethez, még akkor is, ha a Soundbar ki van kapcsolva.
- Az Automatikus Frissítés funkció használatához a Soundbarnak csatlakoznia kell az internethez.
A Soundbar Wi-Fi kapcsolata megszakad, ha kihúzza a Soundbar hálózati kábelét, vagy megszakad az áramellátás. Ha az áramellátás megszakad, akkor az áramellátás visszaállítását követően, vagy amikor újból csatlakoztatja a tápkábelt, kapcsolja be a Soundbart, majd csatlakozzon újra az internethez.
USB Frissítés
Előfordulhat, hogy a jövőben a Samsung frissítéseket kínál a Soundbar rendszer firmware-éhez.
Ha frissítés áll rendelkezésre, akkor a Soundbart úgy frissítheti, hogy a frissítőfirmware-t tartalmazó USB-meghajtót csatlakoztatja a Soundbar SERVICE portjához.
- Látogasson el a Samsung webhelyére (www.samsung.com) → keresse meg a modell nevét a felhasználói támogatás menü opcióból.
- A frissítéssel kapcsolatos további információkért lásd a Frissítési útmutatót.
- Töltse le a frissítési fájlt (USB típus).
- Csomagolja ki a fájlt, és hozzon létre egy mappát a fájlnévvel.
- Tárolja a létrehozott mappát egy USB-n, majd csatlakoztassa a Soundbarhoz.
-
Kapcsolja be a Soundbart. Ezután a termék 3 percen belül frissül az „UPDATE” üzenet megjelenítésével.
-
A frissítés során ne kapcsolja ki, és ne vegye ki az USB-t.
- Ha az „UPDATE“ üzenet nem jelenik meg a kijelzön, akkor húzza ki a tápkábelt a Soundbarból, majd csatlakoztassa újra.
- Ha a legújabb verzió van telepítve, akkor nem történik frissítés.
- Az USB típusától függően előfordulhat, hogy a frissítés nincs támogatva.
Inicializálás
A Soundbar teteje
A Soundbar bekapcsolt állapotában legalább 5 másodpercig tartsa nyomva egyszerre a készülék — + (Hangerő) gombjait. Az „INIT“ üzenet jelenik meg a kijelzőn, és a Soundbar inicializál.
FIGYELEM!
- A Soundbar összes beállítása inicializálva lesz. Ezt csak akkor végezze el, ha inicializálás szükséges.
13 HIBAELHÁRÍTÁS
Mielött segítséget kérne, ellenőrizze a következőket:
A Soundbar nem kapcsol be.
- Ellenőrizze, hogy a Soundbar tápkábele megfelelően van-e bedugva a konnektorba.
Hibásan működik a Soundbar.
- A tápkábel eltávolítása után helyezze be újra.
- Távolítsa el a tápkábelt a külső eszközről, és próbálja újra.
- Ha nincs jel, a Soundbar egy bizonyos idő elteltével automatikusan kikapcsol. Kapcsolja be a készüléket. (Lásd 9. oldal.)
Nem működik a távirányító.
- Fordítsa a távirányítót egyenesen a Soundbar felé.
• Cserélje ki újakra az elemeket.
A Soundbar jelzőfénye folyamatosan pirosan világít.
- Ki van kapcsolva a mikrofon. Kapcsolja be a mikrofont. (Lásd 7. oldal.)
Nincs hangja a Soundbarnak.
- A Soundbar hangereje túl alacsony vagy némítva van. Állítsa be a hangerőt.
- Ha bármilyen külső eszköz (STB, Bluetooth eszköz, mobileszköz stb.) csatlakozik, állítsa be a külső eszköz hangerejét.
- A TV hangkimenetének kiválasztásához válassza a Soundbar lehetőséget. (Samsung TV: Kezdőképernyő (☐) → Beállítások (☒) → Hang → Hangkimenet → Soundbar kiválasztása)
- A Soundbar kábelcsatlakozása nem lehet laza. Távolítsa el a kábelt és csatlakoztassa újra.
- Távolítsa el a tápkábelt teljesen, csatlakoztassa újra, és kapcsolja be a készüléket.
- Inicializálja a terméket, és próbálja újra. (Lásd 31. oldal.)
Nincs hangja a mélysugárzónak.
- Ellenőrizze, hogy a mélysugárzó hátulján lévő LED jelző kék színnel világít-e. Csatlakoztassa újra a Soundbart és a mélysugárzót, ha a jelző kék színnel villog vagy pirosra vált. (Lásd 14. oldal.)
- Probléma merülhet fel, ha akadály van a Soundbar és a mélysugárzó között. Vigye az eszközöket távol az akadályoktól.
- A közelben rádiófrekvenciás jeleket küldő egyéb eszközök megszakíthatják a kapcsolatot. Tartsa távol a hangszórót az ilyen eszközöktöl.
- Távolítsa el és csatlakoztassa újra a hálózati csatlakozót.
A mélysugárzó hangereje túl alacsony
- Lehet, hogy a lejátszott tartalom eredeti hangereje alacsony. Próbálja meg beállítani a mélysugárzó hangerőszintjét. (Lásd 10. oldal.)
- Hozza közelebb a mélysugárzó hangszóróját.
Ha a TV nem a HDMI TO TV (eARC/ARC) aljzaton keresztül csatlakozik
- Ellenőrizze, hogy a HDMI-kábel megfelelően csatlakozik-e az ARC csatlakozóhoz. (Lásd 16. oldal.)
- Előfordulhat, hogy a csatlakoztatás nem lehetséges a csatlakoztatott külső eszköz (set-top box, játékgép stb.) miatt. Közvetlenül csatlakoztassa a Soundbart.
- Előfordulhat, hogy a HDMI-CEC nem aktiválható a TV-n. Kapcsolja be a CEC opciót a TV menüben. (Samsung TV: Kezdőképernyő (☑) → Beállítások (☑) → Általános → Külső eszközkezelő → Anynet+ (HDMI-CEC) BE)
- Az eARC segítségével történő kapcsolódáshoz a TV menűjében be kell kapcsolni az eARC funkciót. (Samsung TV: Kezdőképernyő (→ Beállítások (→ Hang → Szakértői beállítások → HDMI-eARC mód (auto))
A TV-hez HDMI TO TV (eARC/ARC) módban történő csatlakoztatáskor nincs hang
- Az eszköze nem tudja lejátszani a bemeneti jelet. Változtassa meg a TV audio kimenetét PCM vagy Dolby Digital értékre. (Samsung TV esetén: Kezdőképernyő (m) → Beállítások (→ Hang → Szakértői beállítások → Digitális kimeneti audioformátum)
A Soundbar nem kapcsolódik Bluetooth-on.
- Új eszköz csatlakoztatásakor váltson a „BT PAIRING” beállításra a csatlakozáshoz. (Nyomja meg a távirányító ✝ PAIR gombját, vagy tartsa nyomva legalább 5 másodpercig a készülék Ⓜ Mikrofon be/ki) gombját.)
- Ha a Soundbar egy másik eszközhöz van csatlakoztatva, akkor az eszköz váltásához először húzza ki a másik eszközt.
- Csatlakoztassa újra, miután eltávolította a csatlakoztatni kívánt eszközön a Bluetooth-hangszórók listáját. (Samsung TV: Kezdőképernyő (→ Beállítások (→ Hang → Hangkimenet → Bluetooth-hangszórólista)
- Lehet, hogy az automatikus TV-kapcsolat le van tiltva. Amíg a Soundbar „BT READY” állapotban van, tartsa nyomva 5 másodpercig a Soundbar távirányítóján a Balra gombot az ON-TV CONNECT kiválasztásához. Ha az OFF-TV CONNECT felirat látszik, tartsa nyomva 5 másodpercig a Balra gombot a kiválasztás módosításához.
- Távolítsa el és csatlakoztassa újra a hálózati csatlakozót, majd próbálja újra.
- Inicializálja a terméket, és próbálja újra. (Lásd 31. oldal.)
Bluetooth-os csatlakoztatásnál megszűnik a hang.
- Egyes készülékek, például mikrohullámú sütők, vezeték nélküli routerek stb. rádió-interferenciát okozhatnak, ha túl közel vannak a Soundbarhoz.
- Ha a Bluetooth-on csatlakoztatott eszköz túl távol kerül a soundbartól, akkor megszünhet a hang. Vigye közelebb az eszközt a soundbarhoz.
- Ha a felhasználó teste érintkezésbe kerül a Bluetooth-adó-vevővel, vagy a készülék fémbútorra van telepítve, akkor megszűnhet a hang. Ellenőrizze a telepítési környezetet és a használat feltételeit.
A Soundbar nem kapcsolódik Wi-Fi-re.
- Ellenőrizze, hogy a vezeték nélküli router be van-e kapcsolva.
- Kapcsolja ki a routert, kapcsolja be újra, majd próbálja újra.
- Ha a vezeték nélküli jel túl gyenge, a soundbar nem kapcsolódik. Próbálja közelebb helyezni a routert a soundbarhoz vagy eltávolítani az akadályokat a soundbar és a router közül, ha lehetséges.
- Ha a vezeték nélküli router új, akkor a hangszóró hálózati beállításait újra kell konfigurálnia.
A Soundbar nem kapcsol be automatikusan a TV-vel együtt.
- Ha a Soundbart kikapcsolja TV-nézés közben, akkor az energiaszinkronizálás a TV-vel ki van kapcsolva. Először kapcsolja ki a TV-t.
Az AVA funkció bizonyos esetekben nem áll rendelkezésre.
- A Q-symphony funkció használata esetén nem áll rendelkezésre az AVA funkció.
- Kikapcsolt mikrofon esetén nem áll rendelkezésre az AVA funkció.
Sikertelen az Auto EQ-hangolási eljárás.
- A hangolás sikertelen lehet, ha az eljárás közben a Soundbar hangot bocsát ki, vagy külső zaj hallható. Hajtsa végre a hangolási eljárást csendes környezetben.
- Semmilyen műveletet ne végezzen a Soundbarral a hangolási eljárás közben.
14 LICENC
Dolby
ATMOS
- Használd a telefont, táblagépet vagy számítógépet a Spotify távirányítójaként. További tudnivalókat a spotify.com/connect oldalon olvashatsz.
- Itt találhatók azon harmadik felek licencei, amelyek a Spotify szoftverére vonatkoznak: https://www.spotify.com/connect/third-party-licenses.
Works with
Apple AirPlay
A nyílt forrásokkal kapcsolatos kérdéseinek és kéréseinek elküldése érdekében forduljon a Samsung Open Source-hoz (http://opensource.samsung.com).
16 FONTOS MEGJEGYZÉSEK A SZOLGÁLTATÁSRÓL
- A jelen felhasználói kézikönyv ábrái és illusztrációi csak tájékoztató jellegűek, eltérhetnek a termék tényleges megjelenésétől.
- Előfordulhat, hogy adminisztrációs díjat kell fizetnie, ha
(a) szerelőt hív, de a termék nem hibás (például ha nem olvasta el a felhasználói kézikönyvet);
(b) szervizbe viszi a terméket, de az nem hibás (például, ha nem olvasta el a felhasználói kézikönyvet). - Tájékoztatni fogjuk az adminisztrációs díjról a szerelő látogatása előtt.
17 SPECIFIKÁCIÓK ÉS IRÁNYMUTATÁS
Müszaki adatok
A 2/1984. (III. 10.) BkM-lpM sz. együttes rendelet alapján, mint forgalmazó tanúsítjuk, hogy a HW-Q900A / HW-Q910A típusú készülék megfelel az alábbi műszaki jellemzőknek
| Típusnév HW-Q900A / HW-Q910A | |
| Tömeg 7,1 kg | |
| Méretek (Sz × Ma × Mé) 1232,0 x 69,5 x 138,0 mm | |
| Üzemi hőmérséklet-tartomány +5 - +35°C | |
| Üzemi páratartalom-tartomány 10-75 % | |
| ERŐSÍTŐNévleges kimeneti teljesítmény ((18 W x 6) +(10 W x 3) + (18 W x 6)) + 160 W | |
| Támogatott lejátszási formátumok | Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS DTS 5.1ch / DTS HD / DTS-HD Master Audio / DTS:X / LPCM 8Ch |
| VEZETÉK NÉLKÜLI ESZKÖZ KIMENETI TELJESÍTMÉNYEWi-Fi max. jeladó-teljesítménye | 100 mW 2,4-2,4835 GHz mellett, 200 mW 5,15-5,25 GHz mellett, 100 mW 5,25-5,35 GHz és 5,47-5,725 GHz mellett |
| VEZETÉK NÉLKÜLI ESZKÖZ KIMENETI TELJESÍTMÉNYEBT max. jeladó-teljesítménye 100mW 2,4GHz - 2,4835GHz mellett | |
| VEZETÉK NÉLKÜLI ESZKÖZ KIMENETI TELJESÍTMÉNYESRD max. jeladó-teljesítménye 25mW 5,775GHz - 5,875Ghz mellett | |
| Mélysugárzó neve PS-WA95B | |
| Tömeg 9,8 kg | |
| Méretek (Sz × Ma × Mé) | 210,0 x 403,0 x 403,0 mm |
| ERŐSÍTŐNévleges kimeneti teljesítmény | 160 W |
| VEZETÉK NÉLKÜLI ESZKÖZ KIMENETI TELJESÍTMÉNYESRD max. jeladó-teljesítménye 25mW 5,775GHz - 5,875Ghz mellett | |
MEGJEGYZÉS
- A Samsung Electronics Co., Ltd fenntartja a jogot a specifikációk értesítés nélküli módosítására.
- A tömeg és a méretek hozzávetőlegesek.
Óvintézkedés: A hangszóró automatikusan újraindul, ha ki- vagy bekapcsolja a Wi-Fi-t.
| Teljes Energiafogyasztás Kikapcsolt Állapotban (W) | 70 W |
| Wi-FiA port deaktiválásának módja | A Wi-Fi ki- vagy bekapcsolásához tartsa nyomva 30 másodpercig az ID SET gombot a Soundbar alsó paneljén. |
| BluetoothA port deaktiválásának módja | A Bluetooth ki- vagy bekapcsolásához tartsa nyomva 30 másodpercig a NETWORK gombot a Soundbar alsó paneljén. |
- A Samsung kijelenti, hogy a jelen rádióberendezés megfelel az 2014/53/EU irányelvnek és az Egyesült Királyság vonatkozó jogszabályi követelményeinek.
A teljes megfelelöségi nyilatkozat a
http://www.samsung.com címen áll rendelkezésre; a Terméktámogatás részben adja meg a modell nevét.
A jelen berendezés az EU valamennyi országában és az Egyesült Királyságban is működtethető.
A berendezés 5 GHz-es WLAN (Wi-Fi vagy SRD) funkciója csak épületen belül működtethető.
[A termék elemeinek megfelelő ártalmatlanítása]
(A szelektív gyűjtőrendszerrel rendelkező országokban érvényes)
Az elemen, a kézikönyvön vagy a csomagoláson szereplő jelölés azt jelzi, hogy hasznos élettartamuk végén a termékben használt elemeket nem szabad az egyéb háztartási hulladékkal együtt ártalmatlanítani. A Hg, Cd vagy Pb kémiai elemjelölések (ahol szerepelnek) azt jelzik, hogy az elem a 2006/66/EK irányelvben rögzített referenciaszintet meghaladó mennyiségű higanyt, kadmiumot vagy ólmot tartalmaz.
Az elemek nem megfelelő ártalmatlanítása esetén ezek az anyagok károsíthatják az egészséget vagy a környezetet.
A természeti erőforrások megóvása és az anyagok újrafelhasználásának ösztönzése érdekében különítse el az elemeket az egyéb típusú hulladéktól, és vigye el őket a helyi ingyenes elem- és akkumulátorleadó helyre.
A termék helyes ártalmatlanítása
(Elektromos és elektronikus berendezések hulladékai)
(A szelektív gyűjtőrendszerrel rendelkező országokban érvényes)
Ez a jelölés a terméken, annak tartozékain vagy dokumentációján azt jelzi, hogy hasznos élettartama végén a terméket és annak elektronikus tartozékait (pl. töltöegység, fejhallgató, USB-kábel) nem szabad az egyéb háztartási hulladékkal együtt ártalmatlanítani. A szabálytalan ártalmatlanítás által okozott környezet- és egészségkárosodás megelőzése érdekében ezeket a tárgyakat különítse el a többi hulladéktól, és felelősségteljesen gondoskodjon az újrahasznosításukról az anyagi erőforrások fenntartható újrafelhasználásának elősegítése érdekében.
A háztartási felhasználók a termék forgalmazójától vagy a helyi önkormányzati szervektől kérhetnek felvilágosítást arra vonatkozóan, hogy hová és hogyan vihetik el ezeket a hulladékokat a környezetvédelmi szempontból biztonságos újrahasznosítás céljából.
Az üzleti felhasználók lépjenek kapcsolatba beszállítójukkal, és vizsgálják meg az adásvételi szerződés feltételeit. A jelen terméket és annak elektronikus tartozékait nem szabad az egyéb kereskedelmi hulladékkal együtt ártalmatlanítani.
A Samsung környezetvédelmi kötelezettségvállalásait és termékspecifikus szabályozási kötelezettségeit (pl. REACH, WEEE, elemek) illetően látogasson el a következő címre: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/
- Pripojte napájací kábel k panelu Soundbar.
- Pripojte napájanie k zariadeniu Soundbar a basovému reproduktoru. Ked' sa zariadenie Soundbar zapne, basový reproduktor sa automaticky pripojí.
