KASUTUSJUHEND HW-Q910A SAMSUNG

PÖÖRDUGE KVALIFITSEERITUD TEENINDUSTÖÖTAJATE POOLE. Sümboleid, mis võivad teie Samsungi tootel olla, on selgitatud alltoodud tabelis. ETTEVAATUST! ELEKTRILÖÖGIOHT! MITTE AVADA. See sümbol näitab, et seadme sees on kõrgepinge. Kokkupuude selle toote siseosadega on ohtlik. See sümbol tähendab, et seadmega on kaasas selle kasutamist ja hooldamist puudutav oluline dokumentatsioon. II klassi toode: see sümbol näitab, et ohutu ühenduse loomine maapinnaga (maandus) ei ole vajalik. Kui toitejuhtmega seadmel ei ole seda sümbolit, PEAB seadmel olema toimiv ühendus maandusega. Vahelduvvoolu pinge: selle sümboliga tähistatud nimipinge on vahelduvvoolupinge. Alalisvoolu pinge: selle sümboliga tähistatud nimipinge on alalisvoolu pinge. Ettevaatust! Vaadake kasutusjuhendit: see sümbol suunab kasutajat ohutusalast lisateavet vaatama kasutusjuhendist. HOIATUS

• Tulekahju- või elektrilöögiohu vähendamiseks ei tohi seade kokku puutuda vihmavee ega niiskusega. ETTEVAATUST!

• ELEKTRILÖÖGI VÄLTIMISEKS PANGE PISTIKU LAI HARU TÄIELIKULT LAIA PILUSSE.

• Seade peab alati olema ühendatud kaitsemaandusega vahelduvvoolu pistikupessa.

• Seadme lahtiühendamiseks toiteallikast tuleb pistik toiteallikast välja tõmmata. Seetõttu peab toiteallika pistik alati juurdepääsetav olema.

• Vältige seadme kokkupuudet veetilkade või -pritsmetega. Ärge pange seadmele vedelikega täidetud anumaid, nt vaase.

• Seadme täielikult väljalülitamiseks tõmmake toitepistik seinakontaktist välja. Seetõttu peab toitepistik alati olema kergesti juurdepääsetav.EST - 3 ETTEVAATUSABINÕUD

1. Veenduge, et teie maja vahelduvvoolu-toiteallikas vastaks toote

allosas asuval identitseerimiskleebisel toodud toitenõuetele. Paigaldage toode horisontaalselt sobivale alusele (mööbliesemele), jättes ventileerimiseks piisavalt ruumi (7–10 cm). Veenduge, et ventilatsiooniavad poleks kaetud. Ärge asetage seadet võimenditele ega muudele seadmetele, mis võivad muutuda kuumaks. See seade on mõeldud pidevaks kasutamiseks. Seadme täielikult väljalülitamiseks eemaldage vahelduvvoolupistik elektrikontaktist. Eemaldage seade vooluvõrgust, kui te ei kavatse seda pikemat aega kasutada.

2. Äikesetormi ajal eemaldage vahelduvvoolupistik elektrikontaktist.

Äikesest tingitud pingetipud võivad seadet kahjustada.

3. Ärge hoidke seadet otsese päikesevalguse käes ega muude

soojusallikate lähedal. See võib põhjustada ülekuumenemist ja seadme riket.

4. Kaitske toodet niiskuse (nt lillevaasid) ja liigse kuumuse (nt kolderuum)

või seadmete eest, mis loovad tugevaid magnet- või elektrivälju. Seadme rikke korral eemaldage toitekaabel vahelduvvoolu-toiteallikast. Toode ei ole mõeldud tööstuslikuks kasutuseks. See on mõeldud ainult isiklikuks kasutamiseks. Kui toodet on hoitud madalal temperatuuril, võib tekkida kondensatsioon. Kui transpordite seadet talvisel ajal, oodake enne kasutamist umbes 2 tundi, kuni seade on saavutanud toatemperatuuri.

5. Selles tootes kasutatav aku sisaldab keskkonnale kahjulikke kemikaale.

Ärge visake akut ära koos olmeprügiga. Ärge laske akul kokku puutuda liigse kuumuse, otsese päikesevalguse ega tulega. Ärge lühistage akut, võtke seda koost lahti ega laske sellel üle kuumeneda. ETTEVAATUST ! Aku valesti vahetamisel tekib plahvatusoht. Asendage ainult sama või samaväärset tüüpi akuga. Kanga puhastamine Puhastage toote pind kohe mustusest ja plekkidest. Teatud ainete või pikalt seisma jäänud plekkide korral ei pruugi puhastamine olla tõhus. ETTEVAATUST!

• Kasutage tolmuimejat või kleepuvat puhastusrulli, et eemaldada tolm, sõrmejäljed ja muu sarnane. ‒ Mõni puhastushari võib selles peituvate osakeste tõttu toodet kahjustada. ‒ Rätikud ja puhastuslapid võivad jätta tootele ebemeid või mustust.

• Ärge kasutage mustuse mahakraapimiseks küüsi ega tööriistu. See võib kangast kahjustada.

• Õli- või vedelikuplekkide eemaldamiseks kasutage puhast valget lappi, mida on niisutatud veega. Kui plekk ei kao, siis eemaldage see vee ja neutraalse puhastusvahendi (nagu nõudepesuvahend) lahuses niisutatud lapiga. ‒ Mitteneutraalne puhastusvahend võib põhjustada värvimuutusi või kahjustada kangast. ‒ Pärast puhastamist kuivatage ala kuiva lapi või fööniga. ‒ Ärge kasutage liigselt jõudu, et vältida värvimuutusi ja kanga kahjustamist.EST - 4 SISUKORD 01 Komponentide kontrollimine 6 02 Toote ülevaade 7 Soundbari ülapaneel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 Soundbari alumine paneel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 03 Soundbari kaugjuhtimispuldi kasutamine 9 Patareide sisestamine enne kaugjuhtimispuldi kasutamist (kaks AA-patareid). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 Kuidas kaugjuhtimispulti kasutada? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 Aktiivne häälevõimendi (Active Voice Amplier, AVA) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Varjatud nuppude (nupud, millel on rohkem kui üks funktsioon) kasutamine. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Väljundi tehnilised andmed erinevate heliefektirežiimide puhul . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 Soundbari helitugevuse reguleerimine teleri kaugjuhtimispuldiga . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 04 Soundbari ühendamine 13 Toite ja seadmete ühendamine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 ‒ Bassikõlari käsitsi ühendamine. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 ‒ LED-näidikud bassikõlari tagaküljel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 ‒ Auto EQ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 SWA-9500S (müügil eraldi) ühendamine Soundbariga . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 05 Juhtmega ühenduse kasutamine teleriga 16 1. meetod. HDMI kaudu ühendamine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 ‒ HDMI ARC (Audio Return Channel, helitagastuskanal) toega teleri ühendamine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 2. meetod. Ühendamine, kasutades optilist kaablit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 06 Juhtmevaba ühenduse kasutamine teleriga 18 1. meetod. Bluetoothi kaudu ühendamine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 2. meetod. Ühenduse loomine Wi-Fi kaudu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 07 Välisseadme ühendamine 20 1. meetod. Ühendamine HDMI-kaabliga (võimalik Dolby Atmose dekodeerimine ja taasesitus). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20 2. meetod. Ühendamine, kasutades optilist kaablit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 08 Mobiilseadme ühendamine 22 1. meetod. Bluetoothi kaudu ühendamine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 2. meetod. Wi-Fi (juhtmevaba võrgu) kaudu ühendamine. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 Amazon Alexa kasutamise alustamine (sisseehitatud Alexa). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 Alexa kasutamise alustamine Amazoni tootega (töötab Alexaga). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 Tap Soundi kasutamine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 09 Ühendamine Apple AirPlay 2-ga 27 Ühendamine ja kasutamine Apple’i tootega . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27EST - 5 10 Seinakinnituse paigaldamine 28 Ettevaatusabinõud paigaldamisel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 Seinakinnituse komponendid. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 11 Soundbari paigaldamine telerialuse kohale 29 Komponent . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 12 Tarkvaravärskendus 30 Automaatne värskendus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30 USB kaudu värskendamine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30 Lähtestamine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 13 Tõrkeotsing 31 14 Litsents 33 15 Avatud lähtekoodi litsentsi teatis 33 16 Olulised teenusega seotud märkused 33 17 Tehnilised andmed ja juhend 34 Tehnilised andmed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34EST - 6 01 KOMPONENTIDE KONTROLLIMINE VOL WOOFER SOUNDBAR SOUND MODE PAIR Soundbari põhiseade Soundbari kaugjuhtimispult/patareid Bassikõlar x 2 Toitejuhe (bassikõlar, Soundbar) HDMI-kaabel Seinakinnitusjuhik x 2 x 2 (M4 x L10) x 2 Hoidikkruvi Kruvi Seinakinnituskronstein x 4 Kummijalg

• Teavet toiteallika ja voolutarbe kohta leiate tootel paiknevalt sildilt. (Silt: Soundbari põhiseadme tagakülg)

• Lisakomponentide või valikuliste kaablite ostmiseks võtke ühendust Samsungi teeninduskeskuse või Samsungi klienditeenindusega.

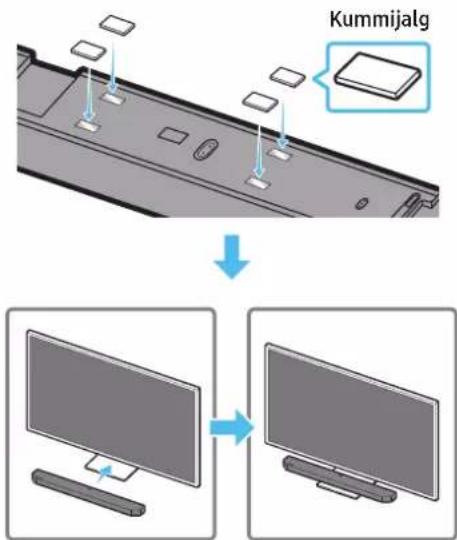

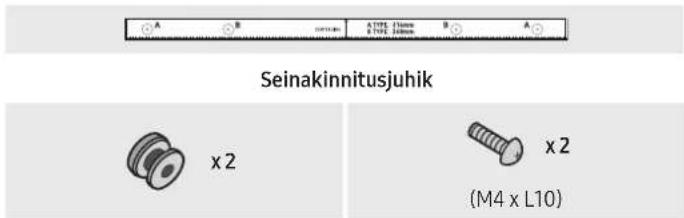

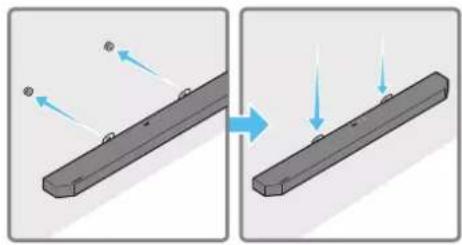

• Lisateabe saamiseks seinakinnituse või kummijala kohta vt lk 28–30.

• Kujundust, tehnilisi andmeid ja rakenduste kuva võidakse ette teatamata muuta.

• Tarvikute välimus võib veidi erineda ülaltoodud joonistest.EST - 7 02 TOOTE ÜLEVAADE Soundbari ülapaneel

Asetage toode nii, et SAMSUNGI logo asuks ülal. LED-näidik

Nupp (Mitu funktsiooni)

• Ooterežiimis vajutage Soundbari sisse lülitamiseks nuppu (Mitu funktsiooni).

• Sisendallika vahetamiseks vajutage nuppu (Mitu funktsiooni). 2 Kuva Kuvab toote oleku ja praeguse režiimi. D.IN → HDMI 1 → HDMI 2 → Wi-Fi → BT

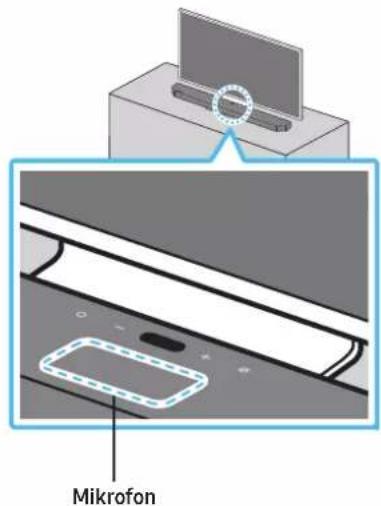

Nupp (Mikrofon sisse/välja) Vajutage seda nuppu mikrofoni sisse- või väljalülitamiseks. Kui mikrofon on välja lülitatud, süttib punane LED-näidik. Põleb punaselt Mikrofon väljas Kustub punaselt Mikrofon sees

Nupp (Helitugevus) Reguleerib helitugevust.

• Kui ühendate vahelduvvoolu toitejuhtme, hakkab toitenupp tööle 4 kuni 6 sekundi jooksul.

• Kui lülitate seadme sisse, tekib enne heli kõlamist 4 kuni 5 sekundi pikkune viivitus.

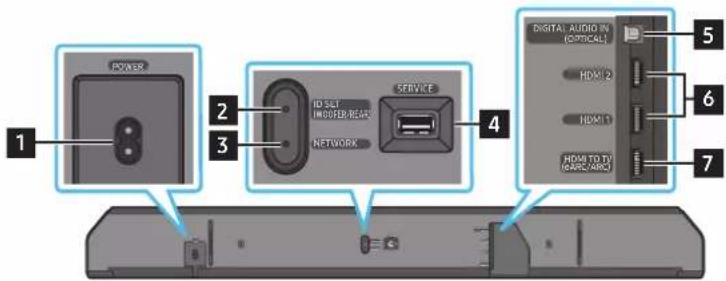

1 POWER Ühendage Soundbari vahelduvvoolu toitejuhe. (Vt lk 13) 2 ID SET (WOOFER/REAR) Vajutage Soundbari juhtmevabalt ühendamiseks ruumilise heli kõlarite ja bassikõlariga. (Ruumilisi kõlareid müüakse eraldi.) 3 NETWORK Vajutage, et ühendada rakenduse SmartThings kaudu juhtmevaba võrguga (Wi-Fi). 4 SERVICE Toote tarkvara uuendamiseks ühendage USB-mäluseade. 5 DIGITAL AUDIO IN (OPTICAL) Välisseadme digitaalse (optilise) väljundiga ühendamiseks. (Vt lk 21)EST - 8 6 HDMI 1 / HDMI 2 Sisestab samal ajal digitaalseid video- ja helisignaale, kasutades HDMI-kaablit. Välisseadme HDMI-väljundiga ühendamiseks. (Vt lk 20) 7 HDMI TO TV (eARC/ARC) Teleri HDMI-pesaga ühendamiseks. (Vt lk 16)

• Seinakontaktist toitejuhtme eemaldamisel tõmmake pistikust. Ärge tõmmake juhtmest.

• Ärge ühendage seda seadet või muid osi vahelduvvoolu pistikupessa, enne kui kõik ühendused osade vahel on täielikud.EST - 9

03 SOUNDBARI KAUGJUHTIMISPULDI KASUTAMINE

Patareide sisestamine enne kaugjuhtimispuldi kasutamist (kaks AA-patareid) Lükake tagumist katet noole suunas, kuni see on täielikult eemaldatud. Sisestage kaks AA-patareid (1,5 V) õige polaarsusega. Lükake patareipesa kate oma kohale tagasi. Kuidas kaugjuhtimispulti kasutada?

Toide Heliriba sisse- ja väljalülitamiseks.

• Automaatse väljalülitamise funktsioon Seade lülitub automaatselt välja järgmistes olukordades.

Allikas Vajutage heliribaga ühendatud allika valimiseks.

• Häältagasiside sisse/välja Saate häältagasiside sisse või välja lülitada. Kui Soundbar on välja lülitatud (ooterežiim), vajutage ja hoidke kaugjuhtimispuldi nuppu (Allikas) 5 sekundit all. Iga kord, kui muudate häältagasiside sätet, kuvatakse OLED-ekraanil „AUI OFF” (vaikeväärtus) või “AUI ON)”.

SOUND MODE Saate valida soovitud helirežiimi, valides suvandi STANDARD, SURROUND , GAME PRO või ADAPTIVE SOUND.

• STANDARD Väljastab originaalheli.

• SURROUND Pakub standardhelist külluslikumat heli.

• GAME PRO Pakub stereoskoopset heli, et saaksite mängimisel sukelduda otse märulisse.

• ADAPTIVE SOUND Analüüsib sisu reaalajas ja pakub automaatselt optimaalseid helivalikuid, mis võtavad arvesse sisu eripära.

Bluetooth PAIR Saate lülitada Soundbari Bluetoothi kaudu sidumise režiimi. Vajutage nuppu ja oodake, kuni avaneb kuva „BT PAIRING“, et uus Bluetooth-seade ühendada.

Esita/peata Saate selle nupuga muusika taasesituse peatada või seda jätkata.EST - 10

Üles/alla/vasakule/ paremale Vajutage tähistatud aladele, et valida üles/alla/vasakule/paremale. Vajutage nupul üles/alla/vasakule/paremale, et valida või seada funktsioone.

• Muusika vahelejätmine Järgmise muusikafaili valimiseks puudutage nuppu Parem. Eelmise muusikafaili valimiseks puudutage nuppu Vasak.

• ID SET Kasutage seda suvandit, kui bassikõlar või ruumilised kõlarid pole ühendatud või vajavad taasühendamist. Kui seade on välja lülitatud, vajutage nuppu Üles ja hoidke seda 5 sekundit all, et teha toiming ID SET. (Vt lk 14.)

Heli juhtimine Selle vajutamisel kuvatakse järjest seadistusüksused, nagu AUTO EQ, AVA, TREBLE, BASS, SYNC, CENTER LEVEL, SIDE LEVEL, FRONT TOP LEVEL ja VIRTUAL ON/OFF. Soovitud üksust saab kohandada nupuga Üles/alla.

• Kõrgete toonide või bassi helitugevuse juhtimiseks valige heliseadetes suvand TREBLE või heliseadetes BASS ja seejärel reguleerige helitugevust vahemikus –6...+6, kasutades nuppe Üles/alla.

• Vajutage ja hoidke nuppu (Heli juhtimine) umbes 5 sekundit all, et reguleerida iga sagedusriba heli. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz ja 10 kHz on valitavad nuppudega Parem/vasak ning kõiki neist saab reguleerida vahemikus –6...+6, kasutades nuppe Üles/alla. (Jälgige, et helirežiimiks oleks valitud STANDARD.)

• Iga kõlari helitugevuse juhtimiseks valige heliseadetes suvand CENTER LEVEL, SIDE LEVEL või FRONT TOP LEVEL ja seejärel reguleerige helitugevust vahemikus -6~+6, kasutades nuppe Üles/alla.

• Kui teleri video ja Soundbari heli ei ole sünkroonis, valige heliseadetest suvand SYNC ja seadke heliviivitus vahemikku 0–300 ms, kasutades nuppe Üles/alla.

• Suvandit SYNC toetatakse ainult teatud funktsioonide puhul.

• Kui ruumhelikõlar on ühendatud, valige REAR LEVEL või REAR TOP LEVEL ja seejärel reguleerige helitugevust vahemikus –6 kuni +6, kasutades nuppe Üles/alla.

• Funktsiooni VIRTUAL kõlar saab lülitada olekusse ON/OFF, kasutades nuppe Üles/alla.

• Kui bassikõlar on ühendatud, saate kasutada funktsiooni AUTO EQ.

WOOFER TASE Liigutage nuppu üles või alla bassikõlari taseme reguleerimiseks väärtusele –12 või vahemikku –6 kuni +6. Bassikõlari helitugevuse seadistamiseks tasemele 0 (vaiketase) vajutage nuppu.

HELITUGEVUS Liigutage seda nuppu üles või alla helitugevuse reguleerimiseks.

• Vaigista Vajutage heli vaigistamiseks nuppu VOL. Vajutage uuesti vaigistuse väljalülitamiseks. Aktiivne häälevõimendi (Active Voice Amplier, AVA)

• Analüüsib välist müra reaalajas Soundbari mängimise ajal, nii et hääl oleks alati selgelt kuulda.

• Analüüsi ajal andmeid ei salvestata. Varjatud nuppude (nupud, millel on rohkem kui üks funktsioon) kasutamine Varjatud nupp Viiteleht Kaugjuhtimispuldi nupp Funktsioon WOOFER (üles) Teleri kaugjuhtimispuldi sisse-/väljalülitamine (ooterežiim) lk 12 Üles ID SET lk 14 (Heli juhtimine) 7 ribaga ekvalaiser lk 10EST - 11 Väljundi tehnilised andmed erinevate heliefektirežiimide puhul Efekt Sisend Väljund Ainult bassikõlariga Bassikõlari ja juhtmevaba tagakõlarikomplektiga STANDARD

• Samsungi juhtmevaba tagakõlarikomplekti saab osta eraldi. Komplekti või bassikõlari ostmiseks võtke ühendust müüjaga, kellelt ostsite Soundbari.

• Ruumhelikõlarid ei väljasta heli 2 kanaliga väljundi jaoks, kui režiim STANDARD on aktiivne. Ruumhelikõlarite heli lubamiseks valige efektirežiimiks

Soundbari helitugevuse reguleerimine teleri kaugjuhtimispuldiga Saate reguleerida Soundbari helitugevust kaugjuhtimispuldiga.

• Seda funktsiooni on võimalik kasutada ainult IR-kaugjuhtimispultidega. Bluetooth-kaugjuhtimispulte (puldid, mis nõuavad sidumist) ei toetatata.

• Selle funktsiooni kasutamiseks seadke teleri kõlar valikule Väline kõlar.

• Tootjad, kes seda funktsiooni toetavad: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Lülitage Soundbar välja.

2. Lükake nupp WOOFER üles ja hoidke seda 5 sekundit.

Iga kord, kui lükkate nupu WOOFER üles ja hoiate seda selles asendis 5 sekundit, vahetub režiim järgmiselt: „OFF-TV REMOTE“ (vaikerežiim), „SAMSUNG- TV REMOTE“, „ALL-TV REMOTE“. Kaugjuhtimispuldi nupp Kuva Olek SOUND MODE VOL WOOFER SOUNDBAR (Vaikerežiim) OFF-TV REMOTE Teleri kaugjuhtimispuldi keelamine. SOUND MODE VOL WOOFER SOUNDBAR SAMSUNG-TV REMOTE Samsungi teleri IR-kaugjuhtimispuldi lubamine. SOUND MODE VOL WOOFER SOUNDBAR ALL-TV REMOTE Kolmanda poole IR-kaugjuhtimispuldi lubamine.EST - 13 04 SOUNDBARI ÜHENDAMINE Toite ja seadmete ühendamine Kasutage bassikõlari ja Soundbari seinakontakti ühendamiseks toitejuhet järgmises järjestuses.

• Lisateavet nõutud elektritoite ja voolutarbe kohta leiate tootel olevalt sildilt. (Silt: Soundbari põhiseadme tagakülg)

1. Ühendage toitejuhe bassikõlariga.

POWER Bassikõlari tagumine külg Toitejuhe

2. Ühendage toitejuhte Soundbariga.

HDMI IN 1HDMI IN 2ID SET(WOOFER, REAR) POWER NETWORKSERVICEDIGITAL AUDIO IN(OPTICAL)

(eARC/ARC)HDMI 1HDMI 2ID SET POWER Soundbari põhiseadme põhi Toitejuhe

3. Ühendage toide Soundbari ja bassikõlariga. Bassikõlar ühendatakse Soundbari sisselülitamisel automaatselt.

Põleb siniselt MÄRKUS

• Ühendage bassikõlar toitega enne Soundbari ühendamist. Bassikõlar ühendatakse automaatselt, kui Soundbar lülitatakse sisse.

• Kui lahutate toitejuhtme, kui toode on sisse lülitatud, ja ühendate selle uuesti, lülitub Soundbar automaatselt sisse.EST - 14 Bassikõlari käsitsi ühendamine Enne käsitsi ühendamist tehke järgmist.

• Kontrollige, kas Soundbari ja bassikõlari toitekaablid on õigesti ühendatud.

• Veenduge, et Soundbar oleks välja lülitatud.

1. Lülitage Soundbari põhiseade välja.

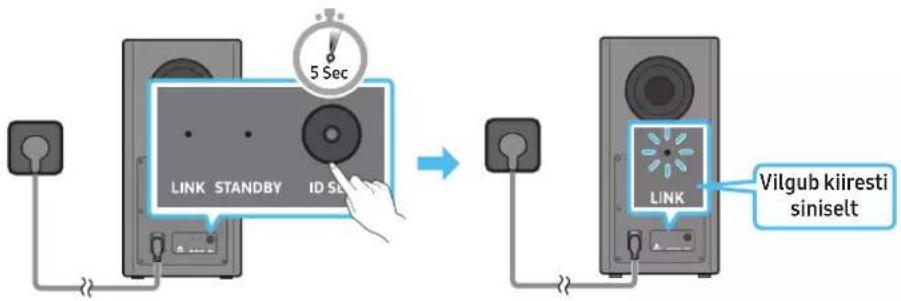

2. Hoidke nuppu ID SET bassikõlari tagaküljel vähemalt 5 sekundit vajutatuna.

• Bassikõlari taga olev punane näidik kustub ja sinine näidik vilgub. 5 Sec Vilgub kiiresti siniselt Bassikõlari tagumine külg Bassikõlari tagumine külg

3. Vajutage kaugjuhtimispuldil nuppu Üles 5 sekundit.

• Soundbari ekraanile ilmub mõneks ajaks teade ID SET ja kaob seejärel.

• Soundbar lülitub automaatselt sisse, kui ID SET on lõpule jõudnud. SOUND MODE PAIR 5 Sec ID SET

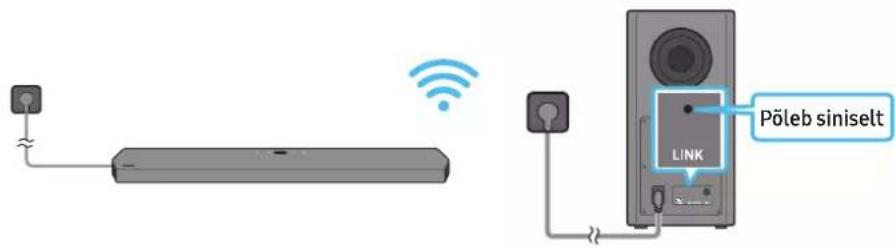

4. Kontrollige, kas LED-näidik LINK põleb püsivalt siniselt (ühendamine on lõppenud).

Põleb siniselt LED-näidik LINK lõpetab vilkumise ja jääb siniselt põlema, kui Soundbari ja juhtmevaba bassikõlari vahel on ühendus loodud. LED-näidikud bassikõlari tagaküljel LED-näidik Olek Kirjeldus Lahendus Sinine Sees Ühendatud (tavapärane töö)

Vilgub Ühenduse taastamine Kontrollige, kas Soundbari põhiseadme külge kinnitatud toitekaabel on korralikult ühendatud, või oodake umbes 5 minutit. Kui vilkumine ei lõppe, proovige bassikõlar käsitsi ühendada. Vt lk 14. Punane Sees Ooterežiim (kui Soundbari põhiseade on välja lülitatud) Kontrollige, kas Soundbari põhiseadme külge kinnitatud toitekaabel on korralikult ühendatud. Ühendus nurjus Ühendage uuesti. Vaadake käsitsi ühendamise suuniseid lk 14.EST - 15 LED-näidik Olek Kirjeldus Lahendus Punane ja sinine Vilgub Tõrge Vaadake juhendist Samsungi teeninduskeskuse kontaktteavet. MÄRKUS

• Kui põhiseade on välja lülitatud, lähevad juhtmevaba bassikõlar ja ruumhelikõlar ooterežiimi ning bassikõlari diood STANDBY (OOTEREŽIIM) muutub punaseks, olles mitu korda siniselt vilkunud.

• Kui kasutate Soundbari lähedal seadet, mis kasutab Soundbariga sama sagedust, võib interferents põhjustada heli katkemist.

• Põhiseadme juhtmevaba signaali maksimaalne edastuskaugus on umbes 10 m, kuid võib eri kasutuskeskkondades erinev olla. Kui põhiseadme ja juhtmevaba bassikõlari vahel on terasbetoonist või metallist sein, ei pruugi süsteem üldse töötada, kuna juhtmeta signaal ei läbi metalli. ETTEVAATUST!

• Juhtmevabasse bassikõlarisse on paigaldatud juhtmevabad vastuvõtuantennid. Hoidke seade eemal veest ja niiskusest.

• Optimaalse kuulamiskogemuse tagamiseks veenduge, et ala juhtmevaba bassikõlari ja juhtmevaba vastvuvõtumooduli (müüakse eraldi) ümber oleks takistusteta. Auto EQ Samsungi tehnoloogia Auto EQ pakub loomulikumat ja pehmemat bassi, kalibreerides mikrofonis tuvastatud madalsagedusheli bassikõlaris. Madalsagedusheli ilmneb tavaliselt ruumi suuruse ja bassikõlari asukoha tõttu.

• Veenduge, et bassikõlar oleks paigutatud seintest, mööblist või muudest takistustest vähemalt 8 cm kaugusele.

• Auto EQ häälestamisel hoidke ruum võimalikult vaiksena.

• Ärge kasutage ühtki nuppu enne, kui Auto EQ häälestamine on lõpule viidud.

• Auto EQ häälestamiseks kulub umbes 2 minutit.

• Auto EQ häälestamise ajal ei kosta Soundbari põhiseadmest ega tagakõlaritest heli. Kui kasutate funktsiooni esimest korda

1. Vajutage nuppu (Sound Control) (heli juhtimine), kuni valitakse Auto EQ.

2. Vajutage nuppe Üles/Alla, et valida Tuning ja seejärel vajutage nuppu .

3. Häälestamine käivitub ja edenemine kuvatakse protsentides.

‒ Häälestamise tühistamiseks vajutage nuppu Üles, Alla, Vasakule, Paremale või ja seejärel vajutage kinnitamiseks nuppu . ‒ Kui häälestamine nurjub, vilgub LED-tuli punaselt. ‒ Kui häälestamine õnnestub, vilgub LED-tuli siniselt. Kui häälestamine on lõpule viidud

1. Vajutage nuppu (Sound Control) (heli juhtimine), kuni valitakse Auto EQ.

2. Vajutage nuppe Üles/Alla, et valida Tuning ja seejärel vajutage nuppu .

3. Vajutage nuppe Üles/Alla, et teha üks järgmistest valikutest.

‒ On: lülitage sisse eelnevalt häälestatud EQ sätted. ‒ Off: lülitage sisse EQ vaikesätted. ‒ Tuning: Käivitage häälestamine uuesti. SWA-9500S (müügil eraldi) ühendamine Soundbariga Minge üle tõelisele juhtmevabale ruumilisele helile, ühendades Samsungi juhtmevaba tagakõlarikomplekti (SWA-9500S, müügil eraldi) Soundbariga. Ühenduste kohta leiate üksikasjalikku teavet Samsungi juhtmevaba tagakõlarikomplekti kasutusjuhendist.EST - 16

05 JUHTMEGA ÜHENDUSE KASUTAMINE TELERIGA

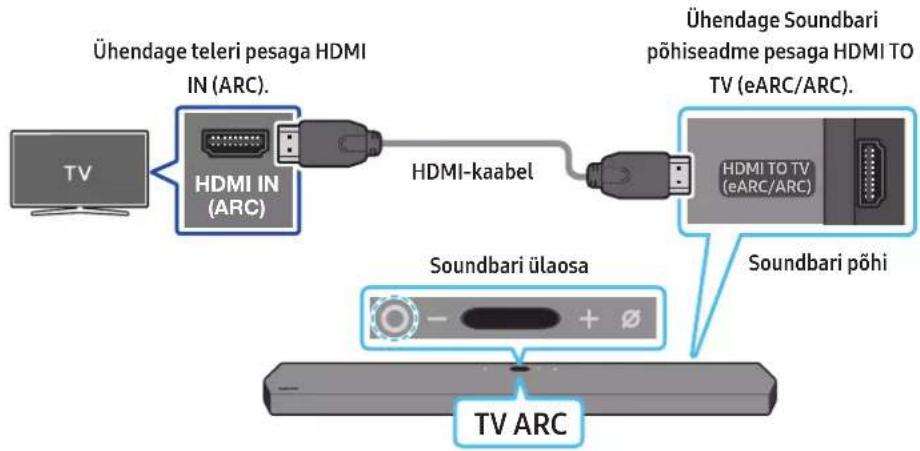

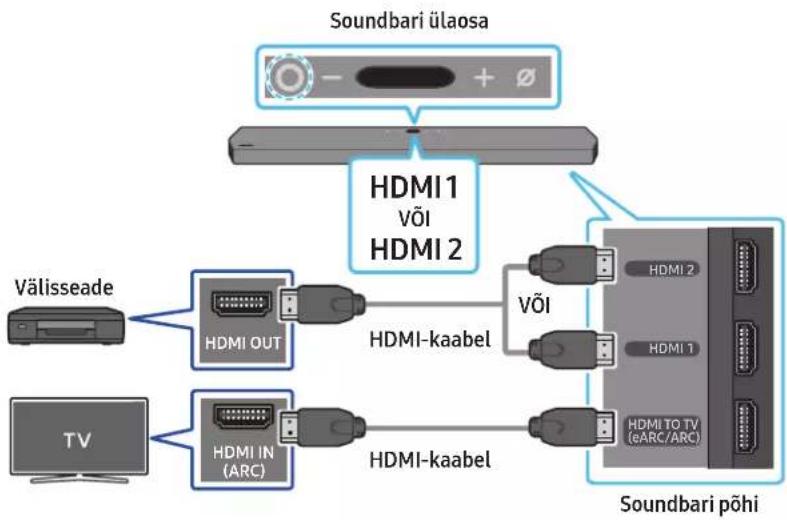

1. meetod. HDMI kaudu ühendamine

• Kui ühendatud on nii HDMI-kaabel kui ka optiline kaabel, võetakse esimesena vastu HDMI-signaali.
• Teleri ja Soundbari ühendamiseks HDMI-kaabliga, ühendage kindlasti tähisega „ARC“ pesad. Vastasel juhul ei pruugita teleri heli väljastada.
• Soovitatud on kiire HDMI-kaabel ethernetiga. HDMI ARC (Audio Return Channel, helitagastuskanal) toega teleri ühendamine HDMI IN(ARC)HDMI TO TV(eARC/ARC)Ühendage teleri pesaga HDMI IN (ARC).Ühendage Soundbari põhiseadme pesaga HDMI TO TV (eARC/ARC).HDMI-kaabelSoundbari ülaosaSoundbari põhi TV ARC

1. Kui Soundbar ja teler on välja lülitatud, ühendage HDMI-kaabel, nagu on näidatud joonisel.

2. Lülitage Soundbar ja teler sisse.

3. Soundbari põhiseadme kuvaaknas kuvatakse „TV ARC“ ja Soundbar esitab teleri heli.

• Kui teleri heli ei väljastata, vajutage Soundbari peal nuppu (Mitu funktsiooni) või kaugjuhtimispuldi nuppu (Allikas), et valida režiim „D.IN”. Ekraanil kuvatakse järjest D.IN ja TV ARC ning esitatakse teleri helitugevust.
• eARC toega teleri ühendamisel ilmub ekraanile „eARC” ja kostub heli.
• eARC-ga ühenduse loomiseks peab eARC funktsioon olema teleri menüüs sisse lülitatud. Lisateavet seadistamise kohta vaadake TV kasutusjuhendist. (nt Samsungi teler: Avaleht ( ) → Seaded ( ) → Heli → Eksperdi seaded → HDMI-eARC režiim (automaatne))

• Kui Soundbari põhiseadme kuvaaknas ei kuvata teadet „TV ARC“, siis kontrollige, kas HDMI-kaabel on ühendatud õige pordiga.
• Kasutage Soundbari helitugevuse muutmiseks teleri kaugjuhtimispuldi helitugevuse nuppe. MÄRKUS

• Kui ühendate HDMI ARC-i (helitagastuskanal) toetava teleri Soundbariga HDMI-kaabli kaudu, saate edastada digitaalseid video- ja heliandmeid ilma eraldi optilist kaablit ühendamata.
• Soovitame võimalusel kasutada südamikuta HDMI-kaablit. Kui kasutate südamikuga HDMI-kaablit, valige kaabel, mille läbimõõt on vähem kui 14 mm.
• See funktsioon ei ole saadaval, kui HDMI-kaabel ei toeta ARC-i.
• Kui edastuse heli on kodeeritud Dolby Digitaliga ja teleri digitaalse väljundheli vorminguks on valitud PCM, soovitame valida sätteks Dolby Digital. Teleri sätte muutmisel on helikvaliteet parem. („Dolby Digital“ ja „PCM“ võivad olla olenevalt teleri tootjast teleri menüüs teistmoodi nimetatud.)EST - 17

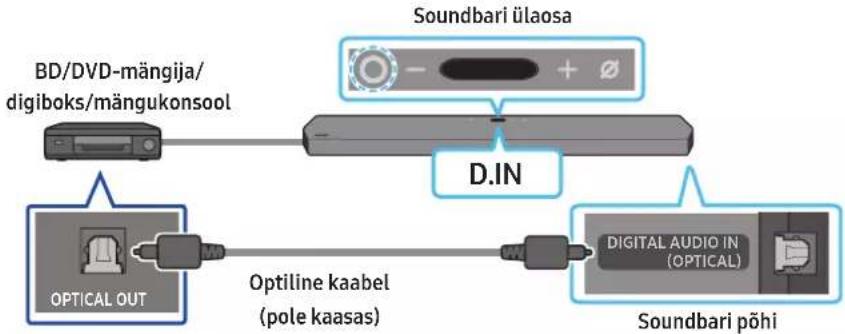

2. meetod. Ühendamine, kasutades optilist kaablit

Ühendamiseelne kontroll-loend

• Kui ühendatud on nii HDMI-kaabel kui ka optiline kaabel, võetakse esimesena vastu HDMI-signaali.

• Kui kasutate optilist kaablit ja pesadel on katted, siis eemaldage need. OPTICAL OUT DIGITAL AUDIO IN(OPTICAL) HDMI 1HDMI 2 Optiline kaabel (pole kaasas) Soundbari põhi Soundbari ülaosa D.IN 1. Kui teler ja Soundbar on välja lülitatud, ühendage Soundbari pesa DIGITAL AUDIO IN (OPTICAL) ja teleri väljundpesa OPTICAL optilise kaabliga (pole kaasas), nagu on näidatud joonisel.

2. Lülitage Soundbar ja teler sisse.

3. Vajutage Soundbari peal asuvat nuppu (Mitu funktsiooni) või kaugjuhtimispuldi nuppu (Allikas), et valida režiim „D.IN”.

4. Teleri heli väljastatakse Soundbarist.

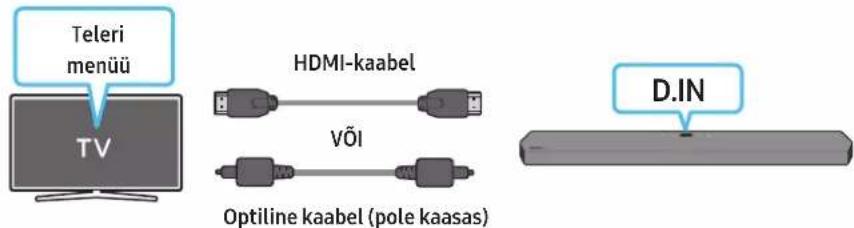

Funktsiooni (Q-Symphony) kasutamine Funktsiooni (Q-Symphony) puhul sünkroonitakse Soundbar Samsungi teleriga, et väljastada heli optimaalse ruumilise efekti saavutamiseks kahest seadmest. Kui Soundbar on ühendatud, kuvatakse menüü „TV+Soundbar“ teleri menüüs Sound Output. Valige vastav menüü. Teleri menüü HDMI-kaabel VÕI Optiline kaabel (pole kaasas) D.IN

• Teleri menüü näide: teler + [AV] Soundbari seerianimi (HDMI) MÄRKUS

• See töötab teleri toetatud kodeki alusel.

• See funktsioon on toetatud ainult juhul, kui ühendatud on HDMI-kaabel või optiline kaabel (pole kaasas).

• See funktsioon on saadaval mõnede Samsungi telerite ja mõne Soundbari mudeli puhul.

• Q-Symphony kasutamise korral on võimalik valida üksnes GAME PRO või ADAPTIVE SOUND. Spaceti heli kasutamine Pakub optimeeritud helikvaliteeti, analüüsides kuulamisruume. Funktsiooni sisselülitamiseks lülitage Samsungi teleri menüüs sisse režiim Adaptive Sound+. (Avaleht ( ) → Seaded ( ) → Üldine → Nutika režiimi seaded → Adaptive Sound+) MÄRKUS

• Soundbari helirežiim muutub automaatselt režiimiks Adaptive Sound+, kui lülitate teleris sisse režiimi Adaptive Sound+.

• See funktsioon töötab, kui Soundbar on ühendatud mõne Samsungi teleriga.EST - 18

06 JUHTMEVABA ÜHENDUSE KASUTAMINE TELERIGA

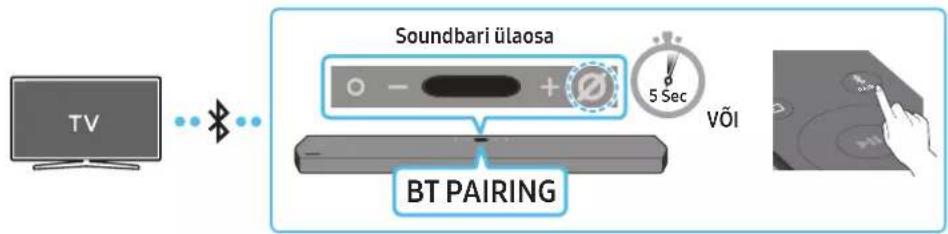

1. meetod. Bluetoothi kaudu ühendamine

Kui Samsungi teler ühendatakse Bluetoothi kaudu, on võimalik kuulda stereoheli ilma kaableid kasutamata.• Korraga saab ühendada ainult ühe Samsungi teleri.• Ühendada saab Bluetoothi toetava Samsungi teleri. Kontrollige teleri tehnilisi andmeid. SOUND MODE PAIR 5 SecSoundbari ülaosa BT PAIRING VÕI Esmane ühendus

1. Vajutage Soundbari kaugjuhtimispuldil nuppu PAIR, et siseneda režiimi „BT PAIRING“.

(VÕI)a. Vajutage ülapaneelil nuppu (Mitu funktsiooni) ja valige seejärel „BT”. BT lülitub mõne sekundi pärast automaatselt režiimi BT PAIRING“ või režiimi BT READY, kui saadaval on ühenduskirje. b. Kui ilmub kiri „BT READY”, vajutage ja hoidke ülapaneelil nuppu (Mikrofon sisse/välja) 5 sekundit all, et kuvada „BT PAIRING”.

3. Valige teleris kuvatavast loendist „[AV] Samsung Soundbar Q900A / Q910A”.

Saadaoleva Soundbari juures on teleri Bluetooth-seadmete loendis sõnum „Vajab sidumist“ või „Seotud“. Samsungi teleri Soundbariga ühendamiseks valige sõnum ja seejärel looge ühendus.

• Samsung TV ühendamisel kuvatakse [TV nimi] → “BT” Soundbari ülemisel ekraanil.

4. Nüüd kuulete Samsungi teleri heli Soundbarist.

• Pärast seda, kui olete Soundbari esimest korda Samsungi teleriga ühendanud, kasutage uuesti ühenduse loomiseks režiimi „BT READY“. Kui seadme ühendamine ebaõnnestub
• Kui teil on Samsungi teleri kõlarite loendis olemasolev Soundbar (nt [AV] Samsung Soundbar Q900A / Q910A), siis kustutage see.
• Seejärel korrake etappe 1–3. Soundbari ja Samsungi teleri ühenduse katkestamine Vajutage Soundbari peal asuvat nuppu (Mitu funktsiooni) või kaugjuhtimispuldi nuppu (Allikas), et valida mõni muu režiim peale „BT”.
• Ühenduse katkestamiseks kulub aega, kuna Samsungi teler peab Soundbarilt vastuse saama. (Vajalik aeg võib olenevalt Samsungi teleri mudelist erineda.) Mis on valikute BT READY ja BT PAIRING erinevus?

• BT READY : selles režiimis saab ühendada uuesti mis tahes varem ühendatud Samsungi teleri või mobiilseadme.

• BT PAIRING : selles režiimis saab ühendada Soundbariga uue seadme. (Vajutage Soundbari kaugjuhtimispuldil nuppu PAIR või hoidke Soundbari peal nuppu (mikrofon sisse/välja) kauem kui 5 sekundit vajutatuna, kui Soundbar on režiimis „BT“.) Märkused Bluetooth-ühenduse kohta
• Bluetoothi kaudu ühendamiseks peab uus seade olema ühe meetri raadiuses.• Kui teilt küsitakse Bluetooth-seadme ühendamisel PIN-koodi, sisestage <0000>.• Soundbar lülitub automaatselt välja pärast 18 minutit valmis olekut.• Soundbar ei pruugi sooritada Bluetoothi otsingut või ühendust õigesti järgmistel tingimustel. ‒ Soundbari ümber on tugev elektriväli. ‒ Soundbariga on ühendatud samal ajal mitu Bluetooth-seadet. ‒ Bluetooth-seade on välja lülitatud, ei ole paigas või ei toimi õigesti.

• Elektroonilised seadmed võivad põhjustada raadiohäireid. Seadmeid, mis tekitavad elektromagnetilisi laineid (nt mikrolaineahjud, juhtmevabad LAN- seadmed jne), tuleb Soundbari põhiseadmest eemal hoida.EST - 19

2. meetod. Ühenduse loomine Wi-Fi kaudu

Ühendamiseelne kontroll-loend

• Wi-Fi-ühendus on saadaval ainult Samsung TV korral.

• Kontrollige, kas juhtmevaba ruuter (Wi-Fi) on sisse lülitatud ja kas teler on ruuteriga ühendatud.

• Teler ja Soundbar peavad olema ühendatud sama juhtmeta võrguga (Wi-Fi).

• Kui juhtmevaba ruuter (Wi-Fi) kasutab DFS-kanalit, ei saa te teleri ja Soundbari vahel Wi-Fi-ühendust luua. Üksikasjalikumat teavet küsige oma Interneti-teenuse pakkujalt.

• Kuna menüüd erinevad olenevalt tootmisaastast, vt oma teleri kasutusjuhendit.

• Teleri ja Soundbari Wi-Fi teel ühendamiseks ühendage juhtmevaba ruuteriga esmalt Soundbar. Wi-Fi-ühenduse loomise üksikasju vt lk 23.

1. Lisateavet Wi-Fi ja Soundbari ühendamise kohta vt lk 23, „2. meetod. Wi-Fi (juhtmevaba võrgu) kaudu ühendamine”.

2. Seadke teleri helimenüü sisendallikaks Soundbar.

• Alates aastast 2017 välja antud Samsung TV-d Avaleht ( ) → Seaded ( ) → Heli → Heliväljund → [AV] Samsung Soundbar Q900A / Q910A (Wi-Fi)EST - 20

07 VÄLISSEADME ÜHENDAMINE

1. meetod. Ühendamine HDMI-kaabliga (võimalik Dolby Atmose dekodeerimine ja taasesitus)

Ühendamiseelne kontroll-loend

• Kui heliväljundi suvandid hõlmavad teisest heli, siis veenduge, et see oleks välja lülitatud.

• Veenduge, et sisu toetaks Dolby Atmos®-t. DIGITAL AUDIO IN(OPTICAL) HDMI TO TV(eARC/ARC)HDMI 2HDMI 1HDMI IN(ARC)HDMI OUT Soundbari põhi Soundbari ülaosa HDMI 1 VÕI HDMI 2 Välisseade HDMI-kaabel HDMI-kaabel VÕI

1. Ühendage HDMI-kaabli abil välisseadme port HDMI OUT ja Soundbari allosa port HDMI.

2. Ühendage HDMI-kaabli abil teleri port HDMI IN ja Soundbari allosa port HDMI TO TV (eARC/ARC).

3. Lülitage Soundbar, teler ja välisseade sisse.

4. Vajutage Soundbari peal asuvat nuppu

(Multi Function) või kaugjuhtimispuldi nuppu (Source), et valida režiim HDMI 1 või HDMI 2.

5. Soundbari ekraan näitab, et valitud on režiim HDMI 1 või HDMI 2 ja Soundbar hakkab heli esitama.

• Tehnoloogia Dolby Atmos® kasutamisel tehke järgmist: Kui sisendallikas on Dolby Atmos®, väljastatakse 7.1.2 kanaliga heli.

• Kui Dolby Atmos® on aktiveeritud, kuvatakse ülemise kuval tekst „DOLBY ATMOS”.

• Funktsiooni Dolby Atmos® kongureerimine BD-mängijas või muus seadmes Avage oma BD-mängija või muu seadme seadete menüüs heliväljundi valikud ja veenduge, et Bitstreami jaoks oleks valitud „Kodeeringuta“. Näiteks Samsungi BD-mängijal valige Peamenüü → Heli → Digitaalne väljund ja siis valige Bitstream (töötlemata). Toetatud UHD signaalide tehnilised andmed (3840 × 2160p) Kaadrisagedus (kaadrit/s) Värvisügavus RGB 4 : 4 : 4 YCbCr 4 : 4 : 4 YCbCr 4 : 2 : 2 YCbCr 4 : 2 : 0 < 60 8 bitti O O O O 10 bitti – – O O 12 bitti – – O O

• Toetatud tehnilised andmed võivad erineda olenevalt ühendatud välisseadmest või kasutustingimustest.EST - 21

(OPTICAL) HDMI 1 OPTICAL OUT BD/DVD-mängija/ digiboks/mängukonsool Soundbari ülaosa D.IN Optiline kaabel (pole kaasas) Soundbari põhi 1. Ühendage optilise kaabli abil (pole kaasas) Soundbari põhiseadme port DIGITAL AUDIO IN (OPTICAL) välisseadme pordiga OPTICAL OUT.

2. Lülitage Soundbar ja välisseade sisse.

3. Režiimi „D.IN“ valimiseks vajutage Soundbaril nuppu

(Mitu funktsiooni) või kaugjuhtimispuldil nuppu (Allikas).

1. meetod. Bluetoothi kaudu ühendamine

Kui mobiilseade ühendatakse Bluetoothi kaudu, on võimalik kuulda stereoheli ilma kaableid kasutamata.• Kui Soundbar on seotud Bluetooth-seadme ühendamisel välja lülitatud, siis see lülitub automaatselt sisse. SOUND MODE PAIR 5 SecMobiilseadeSoundbari ülaosa BT PAIRING VÕI Esmane ühendus

• Uus Bluetooth-seade peab jääma ühendamisel ühe meetri raadiusesse.

1. Vajutage Soundbari kaugjuhtimispuldil nuppu PAIR, et siseneda režiimi „BT PAIRING“.

(VÕI)a. Vajutage ülapaneelil nuppu (Mitu funktsiooni) ja valige seejärel „BT”. BT lülitub mõne sekundi pärast automaatselt režiimi BT PAIRING“ või režiimi BT READY, kui saadaval on ühenduskirje. b. Kui ilmub kiri „BT READY”, vajutage ja hoidke ülapaneelil nuppu (Mikrofon sisse/välja) 5 sekundit all, et kuvada „BT PAIRING”.

2. Valige seadmes kuvatavast loendist „[AV] Samsung Soundbar Q900A / Q910A“.

• Kui Soundbar on mobiilsideseadmega ühendatud, kuvatakse [Mobiilsideseadme nimi] → “BT” ülemisel ekraanil.

3. Esitage Bluetoothi kaudu ühendatud seadmes olevaid muusikafaile Soundbariga.

• Pärast seda, kui olete Soundbari esimest korda mobiilseadmega ühendanud, kasutage uuesti ühenduse loomiseks režiimi BT READY. Kui seadme ühendamine ebaõnnestub
• Kui teil on mobiiliseadme kõlarite loendis olemasolev Soundbar (nt „[AV] Samsung Soundbar Q900A / Q910A”), siis kustutage see.
• Korrake etappe 1 ja 2. Mis on valikute BT READY ja BT PAIRING erinevus?

• BT READY : selles režiimis saab ühendada uuesti mis tahes varem ühendatud Samsungi teleri või mobiilseadme.

• BT PAIRING : selles režiimis saab ühendada Soundbariga uue seadme. (Vajutage Soundbari kaugjuhtimispuldil nuppu PAIR või hoidke Soundbari peal nuppu (mikrofon sisse/välja) kauem kui 5 sekundit vajutatuna, kui Soundbar on režiimis „BT“.) Märkused Bluetooth-ühenduse kohta
• Bluetoothi kaudu ühendamiseks peab uus seade olema ühe meetri raadiuses.• Kui teilt küsitakse Bluetooth-seadme ühendamisel PIN-koodi, sisestage <0000>.• Soundbar lülitub automaatselt välja pärast 18 minutit valmis olekut.• Soundbar ei pruugi sooritada Bluetoothi otsingut või ühendust õigesti järgmistel tingimustel. ‒ Soundbari ümber on tugev elektriväli. ‒ Soundbariga on ühendatud samal ajal mitu Bluetooth-seadet. ‒ Bluetooth-seade on välja lülitatud, ei ole paigas või ei toimi õigesti.

• Elektroonilised seadmed võivad põhjustada raadiohäireid. Seadmeid, mis tekitavad elektromagnetilisi laineid (nt mikrolaineahjud, juhtmevabad LAN- seadmed jne), tuleb Soundbari põhiseadmest eemal hoida.• Soundbar toetab SBC-andmeid (44,1 kHz, 48 kHz).• Ühendage ainult Bluetooth-seadmega, mis toetab funktsiooni A2DP (AV).• Soundbari ei saa ühendada Bluetooth-seadmega, mis toetab ainult funktsiooni HF (Vabad käed).• Soundbari ühendamisel Bluetooth-seadmega asetage need teineteisele võimalikult lähedale.• Mida kaugemal on Soundbar ja Bluetooth-seade teineteisest, seda nõrgem on helikvaliteet. Bluetooth-ühendus võib katkeda, kui seadmed on leviulatusest väljas.• Bluetooth-ühendus ei pruugi kehva vastuvõtuga piirkondades oodatud viisil toimida.• Bluetooth-seadmel võib esineda müra või talitlushäireid järgmistes olukordades: ‒ Kui keha on kokkupuutes Bluetooth-seadme või Soundbari signaalivastuvõtjaga ‒ Nurkades või kui läheduses on takistus, näiteks sein või vahesein, kus võivad toimuda elektrilised muutused. ‒ Muude samas sagedusvahemikus töötavate toodete põhjustatud raadiosidehäirete tõttu (meditsiiniseadmed, mikrolaineahjud ja juhtmevabad LAN- seadmed). ‒ Takistused, nagu uksed ja seinad, võivad helikvaliteeti mõjutada, isegi kui seadmed asuvad leviulatuses.EST - 23

• Pange tähele, et Soundbari ei saa Bluetooth-funktsiooni kasutamise ajal teiste Bluetooth-seadmetega siduda.

• See juhtmeta seade võib põhjustada töötamise ajal elektromagnetilisi häireid. Bluetooth-seadme lahutamine Soundbarist Bluetooth-seadme saab Soundbarist lahutada. Juhtnööre vt Bluetooth-seadme kasutusjuhendist.

• Ühendus Soundbariga katkestatakse.

• Kui Soundbar on Bluetooth-seadmest lahti ühendatud, kuvab Soundbar “BT DISCONNECTED” ülemisel ekraanil. Soundbari ja Bluetooth-seadme ühenduse katkestamine Vajutage Soundbaril nuppu (Mitu funktsiooni) või kaugjuhtimispuldil nuppu (Allikas), et valida muu režiim kui „BT“.

• Ühenduse katkestamiseks kulub aega, kuna Bluetooth-seade peab Soundbarilt vastuse saama. (Lahtiühendamise aeg võib olla erinev olenevalt Bluetooth-seadmest)

• Kui Soundbar on Bluetooth-seadmest lahti ühendatud, kuvab Soundbar “BT DISCONNECTED” ülemisel ekraanil.

2. meetod. Wi-Fi (juhtmevaba võrgu) kaudu ühendamine

Soundbari juhtmevaba võrgu (Wi-Fi) kaudu mobiilseadmega ühendamiseks on vaja rakendust SmartThings. Esmane ühendus

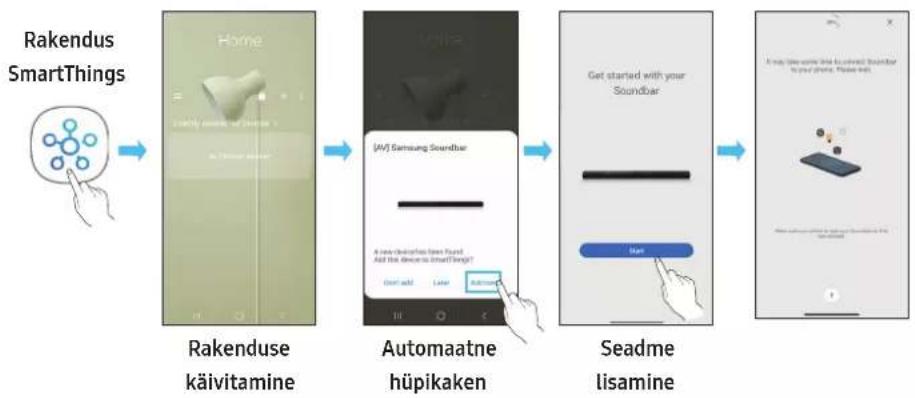

1. Installige mobiilseadmesse (nutitelefoni või tahvelarvutisse) rakendus SmartThings ja käivitage see.

2. Järgige rakenduses ekraanisuuniseid Soundbari lisamiseks.

• Mõnel mobiilsideseadmel ei pruugi automaatne hüpikaken (teine kuvatõmmis allpool) ilmuda. Kui hüpikaken ei ilmu, vajutage ekraanil Home nuppu „ ”. Soundbar lisatakse rakendusse. Rakenduse käivitamine Automaatne hüpikaken Seadme lisamine Rakendus SmartThingsEST - 24 Amazon Alexa kasutamise alustamine (sisseehitatud Alexa)

• Amazon Alexa on ettevõtte Amazon pakutav teenus.

• Olenevalt mudelist või geograalisest piirkonnast ei pruugita seda funktsiooni toetada.

• Funktsioon toetab ainult valitud keeli ja toetatud funktsioonid võivad olenevalt geograalisest piirkonnast erineda.

• Teavet tootespetsikatsiooni või ühilduvuse kohta leiate Samsungi veebilehelt (www.samsung.com). Alexa abil saate esitada muusikat, kuulata uudiseid, vaadata ilmaennustusi ja juhtida koduseid majapidamisseadmeid. Amazon Alexa kasutamiseks on vajalik Amazoni konto, et saaks luua võrgu kaudu ühenduse Soundbariga.

1. Installige mobiilseadmesse rakendus SmartThings ja käivitage see.

2. Sisestage Alexa konto, järgides rakenduse juhiseid, ja logige teenusesse sisse.

„Alexa” VÕI 3 Sec Soundbari ülaosa

3. Alexa teenuse kasutamiseks öelge „Alexa” või hoidke Soundbari nuppu (Mitu funktsiooni) 3 sekundit all.

• Alexa kasutamiseks vajutage ja hoidke 3 sekundit all nuppu (Mitu funktsiooni). Häältuvastuse lubamiseks lausuge nupu all hoidmise ajal. Häälkäskluste abil Soundbari juhtimine Käiviti + käsklus Asjad, mida proovida Näited, mida öelda Helitugevuse juhtimine „Alexa, suurenda helitugevust.“ „Alexa, vähenda helitugevust.“ Amazon Musicus voogedastatava sisu kuulamine „Alexa, mängi džässi.“ Taasesituse juhtimine „Alexa, esita järgmine lugu.“ „Alexa, peata muusika.“ „Alexa, mis laul see on?“ Ilmateave „Alexa, milline on ilm?“ Taimeri seadistamine „Alexa, seadista taimer 10 minutile.“EST - 25 Alexa kasutamise alustamine Amazoni tootega (töötab Alexaga)

• Olenevalt mudelist või geograalisest piirkonnast ei pruugita seda funktsiooni toetada.

• Funktsioon toetab ainult valitud keeli ja toetatud funktsioonid võivad olenevalt geograalisest piirkonnast erineda.

• Teavet tootespetsikatsiooni või ühilduvuse kohta leiate Samsungi veebilehelt (www.samsung.com).

• Teenust pakub Amazon ja selle pakkumine võib igal ajal lõppeda. Samsung ei vastuta teenuse kättesaadavuse eest.

• Rakenduse Amazon Alexa kuva võidakse ette teatamata muuta. Amazoni tootega (Amazon Echo) ühendamine ja kasutamine Saate oma Soundbari juhtimiseks kasutada Amazon Echo toodet ja nautida Amazon Echo pakutavaid muusikateenuseid. Amazon Alexa kasutamiseks on vajalik Amazoni konto, et saaks luua võrgu kaudu ühenduse Soundbariga.

1. Installige mobiilseadmesse rakendus SmartThings ja käivitage see.

2. Sisestage Alexa konto, järgides rakenduse juhiseid, ja logige teenusesse sisse.

Häälkäskluste abil Soundbari juhtimine

• Amazon Echo teenus, mida saate oma Soundbariga kasutada, on piiratud muusikaga. Muudele Amazon Echo pakutavatele teenustele, nagu uudised ja ilm, pääsete juurde ainult oma Amazon Echo toote kaudu. Käiviti + käsklus + kõlari nimi

• Häälkäskluste kasutamine Soundbari puhul, mille nimi on „Elutuba” Toiming Häälkäsklus Helitugevuse seadistamiseks tasemele 5 „Alexa, seadista helitugevus tasemele 5 elutoas” Helitugevuse suurendamiseks „Alexa, suurenda helitugevust elutoas” Heli vaigistamiseks „Alexa, vaigista heli elutoas” Raadiojaama KISS FM kuulamiseks „Alexa, esita Kiss FM elutoas” Järgmise loo esitamiseks „Alexa, esita järgmine lugu elutoas” Heli esitamise lõpetamiseks „Alexa, lõpeta heli esitamine elutoas” Heli välja lülitamiseks „Alexa, lülita välja elutoas”EST - 26 Tap Soundi kasutamine Puudutage mobiilseadmega Soundbari, et väljastada mobiilseadmes esitatava sisu heli Soundbarist.

• See funktsioon ei pruugi olenevalt mobiilseadmest toetatud olla.

• See funktsioon ühildub ainult Samsungi mobiilseadmetega, milles töötab Android 8.1 või uuem versioon. Soundbari ülaosa Mobiilseade Rakendus SmartThings

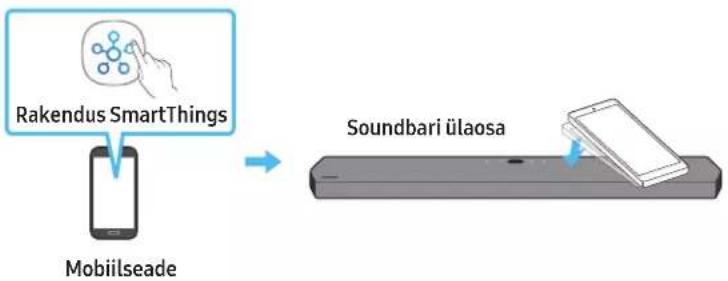

1. Lülitage mobiilseadmes sisse funktsioon Tap Sound.

• Lisateabe saamiseks funktsiooni sisselülitamise kohta vaadake allpool jaotist „Tap Soundi funktsiooni seadistamine“.

2. Puudutage mobiilseadmega Soundbari. Valige kuvatavas sõnumiaknas „Start now“.

Mobiilseadme ja Soundbari vahel luuakse Bluetooth-ühendus.

3. Väljastage mobiilseadmes esitatava sisu heli Soundbarist.

• See funktsioon ühendab mobiilseadme Bluetoothi kaudu Soundbariga, tuvastades vibratsiooni, mis tekib, kui seade puudutab Soundbari.

• Ärge puudutage mobiilseadmega Soundbari teravaid nurki. See võib Soundbari või mobiilseadet kriimustada või kahjustada.

• Soovitatav on katta mobiilseade ümbrisega. Puudutage õrnalt laia ala Soundbari ülaosal, kasutamata liigselt jõudu.

• Selle funktsiooni kasutamiseks värskendage rakendus SmartThings uusimale versioonile. Funktsioon ei pruugi olenevalt rakenduse versioonist toetatud olla. Tap Soundi funktsiooni seadistamine Kasutage rakendust SmartThings, et funktsioon Tap View, Tap Sound sisse lülitada.

3. Lülitage „Tap View, Tap Sound“ sisse, et funktsioon toimiks, kui mobiilseade liigutatakse Soundbari lähedale. Funktsioon on sisse lülitatud. MÄRKUS

• Kui mobiilseade on energiasäästurežiimis, siis funktsioon Tap Sound ei tööta.

• Funktsioon Tap Sound ei pruugi töötada, kui Soundbari lähedal on näiteks elektriseadmeid, mis põhjustavad raadiohäireid. Veenduge, et raadiohäireid tekitada võivad seadmed oleksid Soundbarist piisavalt kaugel.EST - 27

09 ÜHENDAMINE APPLE AIRPLAY 2-GA

See funktsioon ei pruugi mõnes riigis saadaval olla. Ühendamine ja kasutamine Apple’i tootega

• AirPlay 2 tehnoloogiaga saate juhtida oma kodust audiosüsteemi oma iPhone’i, iPadi, HomePodi või Apple TV seadmega.

• Samsung Soundbar toetab AirPlay 2-te ja vajab opsüsteemi iOS 11.4 või uuemat versiooni. MÄRKUS

• Veenduge, et Soundbar oleks Wi-Figa ühendatud. (Lugege jaotist 2. meetod. Wi-Fi (juhtmevaba võrgu) kaudu ühendamine)EST - 28 10 SEINAKINNITUSE PAIGALDAMINE Ettevaatusabinõud paigaldamisel

• Paigaldage ainult vertikaalsele seinale.

• Ärge paigaldage seda kõrge temperatuuri või niiskustasemega kohta.

• Kontrollige, kas sein on toote raskuse kandmiseks piisavalt tugev. Kui ei ole, siis tugevdage seina või valige muu paigalduskoht.

• Ostke ja kasutage kinnituskruvisid või -ankruid, mis on mõeldud kasutamiseks teie seina materjaliga (kipsplaat, metallplaat, puitsein jne). Võimaluse korral kinnitage tugikruvid tüüblitega.

• Ostke seinakinnituse kruvid vastavalt selle seina tüübile ja paksusele, millele soovite Soundbari kinnitada. ‒ Läbimõõt: M5 ‒ Pikkus: soovitatavalt vähemalt 35 mm.

• Enne Soundbari seinale paigaldamist ühendage selle kaablid välisseadmetega.

• Enne seadme paigaldamist veenduge, et see oleks välja lülitatud ja vooluvõrgust lahutatud. Vastasel juhul võib see põhjustada elektrilöögi. Seinakinnituse komponendid Seinakinnitusjuhik x 2 x 2 (M4 x L10) Hoidikkruvi Kruvi x 2 Seinakinnituskronstein

2. Joondage seinakinnitusjuhiku keskjoon teleri keskjoonega (kui

paigaldate Soundbari teleri alla) ja kinnitage seinakinnitusjuhik teibi abil seinale.

• Kui te seda teleri alla ei paigalda, seadke keskjoon paigalduskoha keskjoonele. Keskjoon

3. Suruge pastapliiatsi või teritatud pliiatsi ots läbi juhiku mõlemas otsas

oleva kujutise A-tüüp keskpunkti, et märkida tugikruvide asukoht, seejärel eemaldage seinakinnitusjuhik.

4. Kasutades sobiva suurusega puuri, puurige kummagi märgistuse kohale

• Kui märgistused ei vasta tihvtide asendile, siis kinnitage enne tugikruvide sisestamist aukudesse kindlasti sobivad tüüblid. Tüüblite kasutamisel veenduge, et puuritavad augud oleksid kasutatavate tüüblite jaoks piisavalt suured.

5. Lükake kruvi (ei kuulu komplekti) läbi iga hoidikkruvi ja seejärel keerake

kõik kruvid kindlalt tugikruvi aukudesse.

6. Paigaldage 2 seinakinnituskronsteini õigetpidi Soundbari põhjale,

7. Paigaldage Soundbar koos selle külge kinnitatud

seinakinnituskronsteinidega, riputades seinakinnituskronsteinid seinal olevatele hoidikkruvidele.

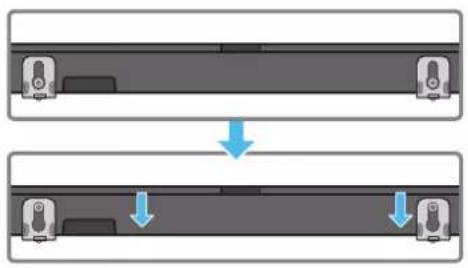

8. Libistage Soundbar alla, nagu on näidatud allpool, et

seinakinnituskronsteinid toetuksid kindlalt hoidikkruvidele.

• Sisestage hoidikkruvid seinakinnituskronsteinide laia (alumisse) ossa ja seejärel libistage seinakinnituskronsteinid alla, nii et seinakinnituskronsteinid toetuksid kindlalt hoidikkruvidele. 11 SOUNDBARI PAIGALDAMINE TELERIALUSE KOHALE Komponent x 4 Kummijalg Paigaldamiseks kinnitage Soundbari alaossa kummijalad, enne kui paigutate selle telerialuse kohale. Kinnitage kummijalad kindlasti nii, et need ei ulatuks teleri aluse äärtest väljapoole. Vaadake allolevat joonist. Kummijalg Asetage Soundbar telerialusele. MikrofonEST - 30 Nagu on joonisel näidatud, joondage Soundbari keskosa teleri keskosaga ja asetage Soundbar ettevaatlikult telerialusele. Paigutage mikrofon aluse ette, et hääletuvastuse kasutamisel ei tekiks häireid. Heliriba parempoolne ots

• Veenduge, et Soundbar oleks paigutatud tasasele ja tugevale pinnale.

• Kui seadme ja teleri vahel pole piisavalt ruumi, võib see põhjustada hääletuvastuse ja akustikaga seotud probleeme. 12 TARKVARAVÄRSKENDUS Automaatne värskendus Kui Soundbar on Internetiga ühendatud, värskendatakse tarkvara automaatselt isegi siis, kui Soundbar on välja lülitatud.

• Automaatse värskendamise funktsiooni kasutamiseks peab Soundbar olema Internetiga ühendatud. Wi-Fi-ühendus Soundbariga lõpetatakse, kui Soundbari toitejuhe vooluvõrgust eemaldatakse või vool katkeb. Pärast toitekatkestust või toitejuhtme uuesti ühendamist lülitage Soundbar sisse ja seejärel ühendage see uuesti Internetiga. USB kaudu värskendamine Soundbari põhi ID SET HDMI IN 1 HDMI IN 2 POWERNETWORKSERVICEDIGITAL AUDIO IN(OPTICAL)HDMI TO TV(eARC/ARC)HDMI 2HDMI 1ID SET(WOOFER/REAR) ID SET (WOOFER, REAR) NETWORK SERVICE ID SET Samsung võib pakkuda tulevikus Soundbari süsteemile püsivaravärskendusi. Kui saadaval on värskendus, saate Soundbari värskendada, kui ühendate Soundbari pesaga SERVICE USB-seadme, mis sisaldab püsivaravärskendust.

1. Minge Samsungi veebilehele (www.samsung.com) ja otsige klienditoe

menüüst mudeli nime.

• Lisateavet värskenduse kohta vaadake täiendusjuhendist.

2. Laadige alla täiendusfail (USB-le).

3. Pakkige fail lahti, luues sama nimega kausta.

4. Salvestage loodud kaust USB-seadmesse ja seejärel ühendage USB-

5. Lülitage Soundbar sisse. Seejärel värskendatakse toodet 3 minuti

jooksul, kuvades samal ajal teadet „UPDATE“.

• Värskendamise ajal ärge lülitage seadet välja ega eemaldage USB- seadet.

• Kui kuvaaknas ei kuvata teadet „UPDATE“, eemaldage Soundbari küljest toitejuhe ja ühendage uuesti.

• Kui uusim versioon on installitud, siis värskendamist ei toimu.

• Olenevalt USB-seadme tüübist ei pruugita värskendamist toetada.EST - 31 Lähtestamine Soundbari ülaosa INIT Kui Soundbar on sisse lülitatud, vajutage selle korpusel nuppe (Helitugevus) ühel ja samal ajal vähemalt 5 sekundit. Ekraanil kuvatakse „INIT“ ja seejärel Soundbar lähtestatakse. ETTEVAATUST!

• Kõik Soundbari sätted lähtestatakse. Tehke seda toimingut ainult siis, kui lähtestamine on nõutav. 13 TÕRKEOTSING Enne abi otsimist kontrollige järgmist. Soundbar ei lülitu sisse.

• Kontrollige, kas Soundbari toitejuhe on korralikult pistikupesaga ühendatud. Soundbar töötab korrapäratult.

• Eemaldage toitejuhe ja ühendage see uuesti.

• Eemaldage toitejuhe välisseadme küljest ja proovige uuesti.

• Kui puudub signaal, lülitub Soundbar kindla aja möödudes automaatselt välja. Lülitage seade sisse. (Vt lk 9.) Kaugjuhtimispult ei tööta

• Suunake kaugjuhtimispult otse Soundbarile.

• Vahetage patareid. Soundbari näidik põleb punaselt.

• Mikrofon on välja lülitatud. Lülitage mikrofon sisse. (Vt lk 7.) Soundbarist ei väljastata heli.

• Soundbari helitugevus on liiga madal või see on vaigistatud. Reguleerige helitugevust.

• Kui ühendatud on välisseade (digiboks, Bluetooth-seade, mobiilseade vms), reguleerige välisseadme helitugevust.

• Teleri heli väljastamiseks valige Soundbar. (Samsungi teler: Avaleht

• Kaabel ei pruugi olla Soundbariga korralikult ühendatud. Eemaldage kaabel ja ühendage uuesti.

• Eemaldage toitejuhe täielikult, ühendage uuesti ja lülitage toide sisse.

• Lähtestage toode ja proovige uuesti. (Vt lk 31.) Bassikõlarist ei väljastata heli.

• Kontrollige, kas bassikõlari tagaküljel oleva LED-näidiku tuli põleb siniselt. Ühendage Soundbar ja bassikõlar uuesti, kui näidik vilgub siniselt või põleb punaselt. (Vt lk 14.)

• Probleem võib ilmneda, kui Soundbari ja bassikõlari vahel on takistus. Viige seadmed kohta, kus takistusi pole.

• Ühendust võivad häirida muud lähedal raadiosageduslikke signaale saatvad seadmed. Hoidke kõlar sellistest seadmetest eemal.

• Eemaldage toitepistik ja ühendage uuesti. Bassikõlari helitugevus on liiga madal

• Esitatava sisu originaalhelitugevus võib olla madal. Proovige reguleerida bassikõlari helitaset. (Vt lk 10.)

• Tooge bassikõlar endale lähemale.EST - 32 Teler ei ole ühendatud HDMI TO TV (eARC/ARC) kaudu

• Kontrollige, kas HDMI-kaabel on ühendatud korralikult pesaga ARC. (Vt lk 16.)

• Ühendamine ei pruugi ühendatud välisseadme (digiboks, mängukonsool vms) tõttu võimalik olla. Looge ühendus otse Soundbariga.

• HDMI-CEC ei pruugi olla teleris aktiveeritud. Lülitage CEC teleri menüüs sisse. (Samsungi teler: Avaleht ( ) → Sätted ( ) → Üldine → Välisseadmete haldur → Anynet+ (HDMI-CEC) sees)

• eARC-ga ühenduse loomiseks peab eARC funktsioon olema teleri menüüs sisse lülitatud. (Samsungi teler: Avaleht ( ) → Seaded ( )

• Heli → Eksperdi seaded → HDMI-eARC režiim (automaatne)) Heli puudub, kui loote teleriga ühenduse režiimis HDMI TO TV (eARC/ ARC)

• Teie seade ei saa sisendsignaali esitada. Lülitage teleri heliväljund PCM-ile või Dolby Digitalile. (Samsungi teleri puhul: Avaleht (

• Seaded ( ) → Heli → Eksperdi seaded → Digitaalse heliväljundi vorming) Soundbar ei loo Bluetoothi kaudu ühendust.

• Uue seadme ühendamiseks lülitage režiimi „BT PAIRING“. (Vajutage kaugjuhtimispuldil nuppu PAIR või hoidke nuppu (mikrofon sisse/ välja) korpusel vähemalt 5 sekundit vajutatuna.)

• Kui Soundbar on ühendatud muu seadmega, siis eemaldage esmalt see seade, enne kui seadme vahetate.

• Ühendage uuesti pärast seadmest Bluetooth-kõlarite loendi eemaldamist. (Samsungi teler: Avaleht ( ) → Sätted ( ) → Heli → Heliväljund → Bluetooth-kõlarite loend)

• Teleri automaatne ühendamine võib olla keelatud. Kui Soundbar on olekus „BT READY“, siis vajutage Soundbari kaugjuhtimispuldil nuppu Vasak ja hoidke seda 5 sekundit all, et valida suvand ON-TV CONNECT. Kui näete suvandit OFF-TV CONNECT, siis vajutage nuppu Vasak uuesti ja hoidke seda 5 sekundit all, et valikut muuta.

• Eemaldage toitepistik ja ühendage uuesti, seejärel proovige veel kord.

• Lähtestage toode ja proovige uuesti. (Vt lk 31.) Bluetoothi kaudu ühendamisel helitugevus väheneb.

• Mõned seadmed (nt mikrolaineahjud, juhtmevabad marsruuterid jms) võivad Soundbarile liiga lähedal asudes tekitada raadiohäireid.

• Kui Bluetoothi abil ühendatud seade viiakse Soundbarist liiga kaugele, võib heli katkeda. Liigutage seade Soundbarile lähemale.

• Heli võib kaduda, kui mõni teie kehaosa on kokkupuutes Bluetooth- transiiveriga või toode on paigaldatud metallesemele. Kontrollige paigalduskeskkonda ja kasutustingimusi. Soundbar ei loo ühendust Wi-Fi kaudu.

• Kontrollige, kas juhtmevaba ruuter on sisse lülitatud.

• Lülitage ruuter välja ja uuesti sisse, seejärel proovige veel kord.

• Soundbar ei saa ühendust luua, kui juhtmevaba signaal on liiga nõrk. Proovige liigutada ruuterit Soundbarile lähemale või võimalusel kõrvaldada mis tahes takistused, mis jäävad Soundbari ja ruuteri vahele.

• Uue juhtmevaba ruuteri korral peate kõlari võrguseaded uuesti kongureerima. Soundbar ei lülitu koos teleriga automaatselt sisse.

• Kui lülitate Soundbari teleri vaatamise ajal välja, siis toite sünkroonimine teleriga keelatakse. Kõigepealt lülitage välja teler. AVA funktsioon ei ole saadaval järgmistel juhtudel.

• AVA funktsioon ei ole Q-symphony funktsiooni kasutamise ajal saadaval.

• AVA funktsioon ei ole saadaval, kui mikrofon on välja lülitatud. Auto EQ häälestamine nurjus.

• Häälestamine võib nurjuda, kui Soundbarist ei tule heliväljundit või välise müra tõttu häälestamise ajal. Jätkake häälestamist vaikses keskkonnas.

• Ärge kasutage Soundbari häälestamise ajal.EST - 33 14 LITSENTS Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of Dolby Laboratories Licensing Corporation. Manufactured under license from Dolby Laboratories. Condential unpublished works. Copyright © 2012-2020 Dolby Laboratories. All rights reserved. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS, Inc. (for companies headquartered in the U.S./Japan/Taiwan) or under license from DTS Licensing Limited (for all other companies). DTS, DTS:X Pro, DTS:X, and the DTS:X logo are registered trademarks or trademarks of DTS, Inc. in the United States and other countries. © 2020 DTS, Inc. ALL RIGHTS RESERVED. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. in the United States and other countries.

• Kasutage telefoni, tahvelarvutit või arvutit Spotify kaugjuhtimispuldina. Lisateavet vt spotify.com/connect

LITSENTSI TEATIS Avatud lähtekoodiga seotud päringute ja küsimuste taotluste saatmiseks pöörduge Samsungi poole meili teel (http://opensource.samsung.com) 16 OLULISED TEENUSEGA

• Selles kasutusjuhendis toodud pildid ja joonised on vaid viiteks ning võivad toote tegelikust välimusest erineda.

• Haldustasu võetakse järgmistel juhtudel: (a) teie palvel kutsutakse välja tehnik, kuid tootel ei ole midagi viga (st kasutusjuhendit ei ole loetud). (b) viite seadme parandustöökotta, kuid tootel ei ole midagi viga (st kasutusjuhendit ei ole loetud).

• Administratiivtasu antakse teile teada enne tehniku visiiti.EST - 34

BT maksimaalne saatja võimsus 100 mW 2,4 GHz – 2,4835 GHz korral

JUHTMEVABA SEADME VÄLJUNDVÕIMSUS

SRD maksimaalne saatja võimsus 25mW 5,775GHz – 5,875GHz korral Bassikõlari nimi PS-WA95B Kaal 9,8 kg Mõõtmed (L x K x S) 210,0 x 403,0 x 403,0 mm VÕIMENDI Nimiväljundvõimsus 160 W

JUHTMEVABA SEADME VÄLJUNDVÕIMSUS

SRD maksimaalne saatja võimsus 25mW 5,775GHz – 5,875GHz korral MÄRKUS

• Samsung Electronics Co. Ltd jätab endale õiguse muuta tehnilisi andmeid ette teatamata.

• Mass ja mõõtmed on ligikaudsed. Ettevaatust! Soundbar taaskäivitub automaatselt, kui lülitate Wi-Fi sisse/välja. Üldine elektritarve puhkerežiimil (W) 7,0 W Wi-Fi Pordi inaktiveerimise meetod Vajutage Soundbari alumisel paneelil 30 sekundit nuppu ID SET, et Wi-Fi sisse/välja lülitada. Bluetooth Pordi inaktiveerimise meetod Vajutage Soundbari põhjapaneelil 30 sekundit nuppu NETWORK, et Bluetooth sisse/välja lülitada.

• Käesolevaga kinnitab Samsung, et see raadioseade vastab direktiivi 2014/53/EL ja Ühendkuningriigi asjakohaste õigusaktide nõuetele. Vastavusdeklaratsiooni täisteksti leiate järgmiselt veebiaadressilt: http://www.samsung.com , avage jaotis Tootetugi ja sisestage mudeli nimi. Antud seadet võib kasutada kõigis EL-i riikides ja Ühendkuningriigis. Selle seadme 5 GHz WLAN-i (Wi-Fi või SRD) funktsiooni võib kasutada ainult siseruumides.EST - 35 [Õige viis toote akude kasutusest kõrvaldamiseks] (Kehtib riikides, kus jäätmed kogutakse sorteeritult) Selline tähistus akul, dokumentidel või pakendil näitab, et toote akusid ei tohi kasutusaja lõppemisel käidelda koos muude olmejäätmetega. Patareil olev keemiliste sümbolite Hg, Cd või Pb märgistus näitab, et patarei elavhõbeda-, kaadmiumi- või pliisisaldus on üle EÜ direktiivis 2006/66 nimetatud etalontaseme. Kui patareisid ei visata nõuetekohaselt ära, võivad need ained kahjustada inimeste tervist või keskkonda. Loodusvarade kaitsmiseks ja materjalide taaskasutamise soodustamiseks eraldage patareid muudest jäätmetest ning lõppkäidelge need kohaliku tasuta patareitagastussüsteemi kaudu. Selle toote õige lõppkäitlemine (Elektri- ja elektrooniliste seadmete jäätmed) (Kehtib riikides, kus jäätmed kogutakse sorteeritult) Selline märgistus tootel, tarvikutel või kirjanduses viitab sellele, et toodet ja selle elektroonilisi tarvikuid (nt laadijat, peakomplekti, USB-kaablit) ei tohi tööea lõpus kasutusest kõrvaldada koos teiste majapidamisjäätmetega. Selleks et vältida jäätmekäitluse käigus keskkonna või inimeste tervise kahjustamist, eraldage need seadmed muud tüüpi jäätmetest ja suunake need vastutustundlikult ringlusse, et edendada materjalivarude jätkusuutlikku taaskasutust. Kodukasutajad peavad võtma ühendust kas edasimüüjaga, kellelt nad toote ostsid, või kohaliku omavalitsusega, et saada lisateavet selle kohta, kuhu ja kuidas on võimalik viia seadmed keskkonnahoidlikuks taaskasutuseks. Ärikasutajad peavad võtma ühendust tarnijaga ja kontrollima ostulepingu tingimusi. Seda toodet ja selle elektroonilisi tarvikuid ei tohi panna muude äritegevuses tekkivate jäätmete hulka. Teavet Samsungi keskkonnaalaste kohustuste ja tootespetsiiliste sätestatud kohustuste kohta, nagu REACH, WEEE, akud, patareid, vt www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/FIN - 2 TURVALLISUUSTIEDOT TURVALLISUUSVAROITUKSET ÄLÄ IRROTA KANTTA (TAI TAKAPANEELIA), SILLÄ SIITÄ VOI AIHEUTUA SÄHKÖISKUN VAARA. LAITTEEN SISÄLLÄ EI OLE KÄYTTÄJÄN HUOLLETTAVISSA OLEVIA OSIA. JÄTÄ HUOLTOTOIMET PÄTEVÄN HUOLTOHENKILÖN TEHTÄVÄKSI. Alla olevassa taulukossa ovat niiden symbolien selitykset, joita Samsung- tuotteessasi voi olla. HUOMIO SÄHKÖISKUN VAARA. ÄLÄ AVAA. Tämä merkki tarkoittaa, että laitteen sisällä on suurjännitettä. On vaarallista koskea millään tavoin tämän laitteen sisäosiin. Tämä merkki tarkoittaa, että laitteen mukana on tärkeitä käyttö- ja huolto-ohjeita. Luokan II laite: Tämä merkki tarkoittaa, että laite ei edellytä maadoitusta. Jos tätä symbolia ei ole virtajohdolla varustetussa tuotteessa, tuote ON KYTKETTÄVÄ luotettavasti suojamaadoitukseen. AC-jännite: Tähän symboliin liittyvä nimellisjännite on vaihtovirtajännite. DC-jännite: Tähän symboliin liittyvä nimellisjännite on tasavirtajännite. Vaara. Tutustu käyttöohjeisiin: Tämä merkki tarkoittaa, että käyttäjän tulisi tutustua käyttöoppaassa oleviin turvallisuustietoihin. VAROITUS
