Produkttype	Soundbar med trådløs subwoofer
Merke og modell	Samsung HW-Q910A
Hovedenhetens dimensjoner (L x H x D)	1232,0 x 69,5 x 138,0 mm
Hovedenhetens vekt	7,1 kg
Subwooferens dimensjoner (L x H x D)	210,0 x 403,0 x 403,0 mm
Subwooferens vekt	9,8 kg
Strømforsyning	AC, via medfølgende strømkabel
Strømforbruk i standby	7,0 W
Total utgangseffekt	330 W (18 W x 6 + 10 W x 3 + 18 W x 6 + 160 W)
Støttede lydformater	Dolby Atmos, Dolby TrueHD, DTS:X, LPCM 8 kanaler
Tilkoblingsmuligheter	HDMI (eARC/ARC), HDMI inngang (x2), optisk, Bluetooth, Wi-Fi, USB (service)
Lydfunksjoner	Adaptive Sound, Q-Symphony, Spacefit Sound+, Active Voice Amplifier (AVA), Auto EQ
Veggmontering	Mulig med medfølgende monteringssett
Rengjøring og vedlikehold	Myk, tørr klut, unngå slipende rengjøringsmidler for strukturen
Sikkerhet	Ikke utsett for fuktighet, koble fra ved tordenvær, sørg for ventilasjon
Innhold i esken	Soundbar, subwoofer, fjernkontroll med batterier, HDMI-kabel, veggmonteringsguide, skruer og gummiføtter
Fastvareoppdatering	Automatisk via Wi-Fi eller manuell via USB-port
Kompatibilitet	Apple AirPlay 2, Amazon Alexa, SmartThings, Spotify Connect

Ofte stilte spørsmål - HW-Q910A SAMSUNG

Hvordan kobler jeg soundbaren til TV-en min?

Bruk en HDMI-kabel for å koble soundbarens HDMI TO TV (eARC/ARC)-port til TV-ens HDMI IN (ARC)-port. Velg deretter D.IN-modus på soundbaren. Du kan også bruke en optisk kabel eller Bluetooth-tilkobling hvis TV-en støtter det.

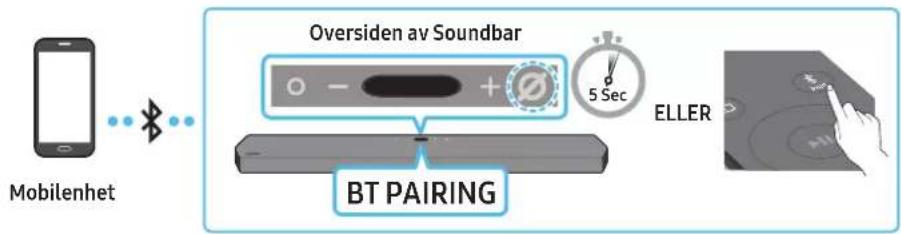

Hvordan parer jeg soundbaren med smarttelefonen min via Bluetooth?

Trykk på Bluetooth PAIR-knappen på fjernkontrollen for å gå til BT PAIRING-modus. På smarttelefonen din, velg [AV] Samsung Soundbar Q900A / Q910A fra listen over Bluetooth-enheter. PIN-koden er 0000 hvis den blir bedt om.

Hvordan får jeg Dolby Atmos-lyd?

For å høre Dolby Atmos-innhold, koble en kompatibel kilde (Blu-ray-spiller, spillkonsoll) til soundbarens HDMI 1- eller HDMI 2-port. Sørg for at spilleren er satt til Bitstream (ubehandlet) og at soundbaren er i HDMI 1/2-modus. Skjermen viser DOLBY ATMOS.

Subwooferen kobler seg ikke til, hva gjør jeg?

Kontroller at strømkablene til subwooferen og soundbaren er tilkoblet. Hvis baklyset på subwooferen blinker blått, utfør manuell tilkobling: hold inne ID SET-knappen på baksiden av subwooferen i 5 sekunder, trykk deretter på Opp-knappen på fjernkontrollen i 5 sekunder til ID SET vises. Lyset skal bli fast blått.

Fjernkontrollen fungerer ikke, hva gjør jeg?

Kontroller batteriene (AA) og deres retning. Pek fjernkontrollen direkte mot soundbaren. Hvis problemet vedvarer, ta ut batteriene, sett dem inn igjen og prøv på nytt. Fjern eventuelle hindringer mellom fjernkontrollen og soundbaren.

Hvordan oppdaterer jeg fastvaren på soundbaren?

Automatisk oppdatering skjer via Wi-Fi når soundbaren er koblet til Internett. For manuell oppdatering, last ned filen fra Samsung-nettstedet, pakk den ut på en USB-pinne, koble den til SERVICE-porten på soundbaren og slå den på. Skjermen viser UPDATE under oppdateringen.

Hvordan rengjør jeg soundbaren?

Bruk en myk, tørr klut for å fjerne støv. For gjenstridige flekker, fukt kluten lett med vann og et nøytralt rengjøringsmiddel (oppvaskmiddel). Tørk umiddelbart med en tørr klut. Bruk aldri slipende produkter, alkohol eller løsemidler.

Kan jeg montere soundbaren på veggen?

Ja, bruk den medfølgende veggmonteringsguiden og skruene. Bor hull i henhold til guiden, sett inn plugger om nødvendig, og skru deretter på veggfestene. Fest krokene på baksiden av soundbaren og heng den opp. Forsikre deg om at veggen kan bære vekten (7,1 kg).

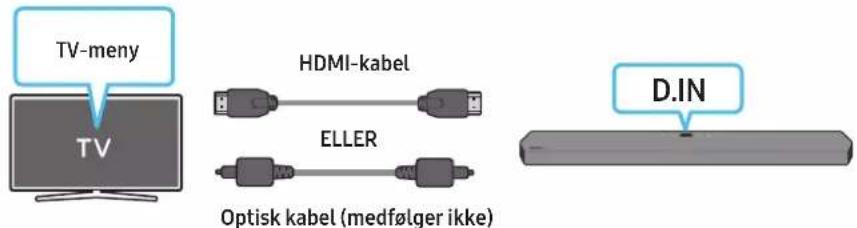

Hva er Q-Symphony-funksjonen?

Q-Symphony synkroniserer soundbaren med høyttalerne på en kompatibel Samsung-TV for å skape et mer oppslukende lydbilde. Koble soundbaren via HDMI eller optisk, og velg TV+Soundbar i TV-ens lydutgangsmeny.

Hvordan tilbakestiller jeg soundbaren?

Slå på soundbaren, og trykk deretter samtidig på - og + (Volume)-knappene på enheten i minst 5 sekunder. Skjermen viser INIT og alle innstillinger tilbakestilles til fabrikkinnstillingene. Merk at denne operasjonen sletter alle dine innstillinger.

BRUKSANVISNING HW-Q910A SAMSUNG

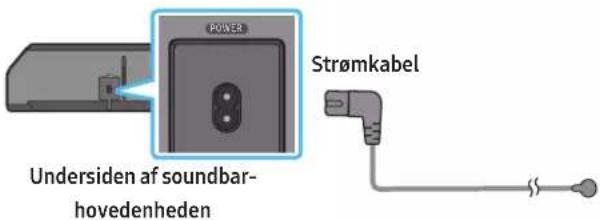

1. Slut strømkablet til Soundbar.

- Du kan annullere ved at trykke på knappen Op, Ned, Venstre, Højre eller knappen ▶ og derefter trykke på knappen ▶ for at bekræfte.

Den første tilslutning

1. Tryk på knappen ✝PAIR på Soundbars fjernbetjening for at gå ind i tilstanden "BTPAIRING".

- Når Samsung TV ertilsluttet, vises [Tv-navn] → "BT" på Soundbars øverste skærm.

Den første tilslutning

- Når Soundbarer sluttet til den mobile enhed, vises [Navn på mobil enhed] → "BT" på øverste skærm.

Den første tilslutning

Du kan bruge et Amazon Echo-produkt til at styre din Soundbar og nyde musiktjenester fra Amazon Echo.

	FORSIKTIGFARE FOR ELEKTRISK ST∅T. MÅ IKKE ÅPNES.
	Dette symbolet angir at det er høyspenning på innsiden.Det er farlig å komme i kontakt med interne deler av dette produktet.
	Dette symbolet angir at det følger med viktig dokumentasjon vedrørende bruk og vedlikehold i dette produktet.
	Klasse II-produkt: Dette symbolet indikerer at det ikke krever jording.Hvis dette symbolet ikke vises på et produkt med en strømledning, MÅ produktet ha en pålitelig kontakt med jord (jording).
	Vekselspenning: Nominell spenning som er markert med dette symbolet, er vekselspenning.
	Likestrømsspenning: Nominell spenning som er markert med dette symbolet, er likestrømsspenning.
	Forsiktig. Se brukerhåndboken: Dette symbolet instruerer brukeren til å se i brukerhåndboken for ytterligere sikkerhetsrelatert informasjon.

ADVARSEL

- For å redusere faren for brann eller elektrisk støt må du ikke eksponere apparatet for regn eller fukt.

FORSIKTIG

• FOR Å FORHINDRE FARE FOR ELEKTRISK ST∅T MÅ DET BREDE BLADET PÅ ST∅PSLET SAMSVARE MED DET BREDE SPORET OG VÆRE HELT SATT INN.
• Dette apparatet skal alltid være koblet til et vekselstrømsuttak med en beskyttende jordkobling.
• For å koble apparatet fra strømnettet må støpslet trekkes ut av hovedkontakten. Derfor må støpslet være klart til drift.
• Ikke eksponer dette apparatet for drypping eller sol. Ikke sett gjenstander fylt med væsker, som vaser, på apparatet.
• For å slå dette apparatet helt av må du trekke ut støpslet fra veggkontakten. Derfor må støpslet være lett tilgjengelig hele tiden.

FORHOLDSREGLER

1. Påse at vekselstrømforsyningen i huset er i samsvar med strømravene oppført på identifikasjonsmerket nederst på produktet. Plasser produktet horisontalt, på et egnet underlag (møbel) med nok plass på sidene til ventilasjon (7–10 cm). Kontroller at ventilasjonssporene ikke dekkes til. Ikke plasser enheten på forsterkere eller annet utstyr som kan bli varmt. Denne enheten er laget for kontinuerlig bruk. For å slå enheten fullstendig av, må du ta ut støpselet fra veggkontakten. Koble fra enheten hvis du ikke har tenkt å bruke den på en stund.
2. I tordenvær kobler du fra vekselstrømstøpslet fra kontakten. Spenningstopper på grunn av lyn kan skade enheten.
3. Enheten skal ikke utsettes for direkte sollys eller andre varmekilder. Det kan gi overoppheting og føre til feil.
4. Beskytt produktet mot fukt (f.eks. vaser) eller utstyr som skaper sterke magnetiske eller elektriske felter. Koble strømledningen fra veggkontakten hvis enheten ikke fungerer som den skal. Dette produktet er ikke ment for industribruk. Det er bare ment for personlig bruk. Det kan oppstå kondens hvis produktet har vært oppbevart i lave temperaturer. Hvis du frakter enheten om vinteren, må du vente i rundt 2 timer til enheten har nådd romtemperatur, før du kan bruke den.
5. Batteriet som brukes i dette produktet, inneholder kjemikaler som er skadelige for miljøet. Ikke avhend batteriet i husholdningsavfallet. Batteriet må ikke utsettes for overdreven varme, direkte sollys eller brann. Ikke kortslutt, demonter eller overopphet batteriet. FORSIKTIG: Fare for eksplosjon hvis batteriet byttes ut på feil måte. Erstatt det bare med samme eller tilsvarende type.

Stoffrengjøring

Fjern eventuell skitt eller flekker på produktoverflaten umiddelbart.

Fjerning og rengjøring kan være mindre effektivt for noen stoffer eller hvis det blir gjenværende over lengre tid.

FORSIKTIG

• Bruk en støvsuger eller en klesrulle til å fjerne støv, fingeravtrykk og lignende.
• Noen rengjøringsbørster kan skade produktet, avhengig av materialene de inneholder.
• Håndklær og vaskekluter kan legge igjen lo eller smuss på produktet.
• Ikke bruk en spiker eller andre verktøy til å skrape av smusset. Det kan skade stoffet.
• For å fjerne olje eller væskeflekker bruker du en hvit ren og fuktig klut. Hvis flekken vedvarer, tørk den med en blanding av vann og nøytralt vaskemiddel (for eksempel oppvasksåper) og en klut.
• Såpe eller rengjøringsmiddels om ikke er nøytralt, kan forårsake misfarging eller stoffskade.
• Etter rengjøring bruker du en tørr klut eller en hårføner til å tørke området.
• Ikke bruk overdreven kraft for å unngå misfarging eller stoffskade.

INNHOLD

01 Kontrollere komponentene 6

02 Produktoversikt 7

Toppanelet på Soundbar....7

Bunnpanel på Soundbar....7

03 Bruke Soundbar-fjernkontrollen 9

Sette inn batterier før du bruker fjernkontrollen (AA-batterier X 2) 9

Slik bruker du fjernkontrollen....9

Aktiv taleforsterker (AVA) 10

Bruke de skjulte knappene (knapper med mer enn én funksjon)....11

Utgangsspesifikasjoner for de forskjellige lydeffektmodiene.... 11

Justere Soundbar-volumet med en TV-fjernkontroll....12

04 Koble til Soundbar 13

Koble til strømmen og enhetene....13

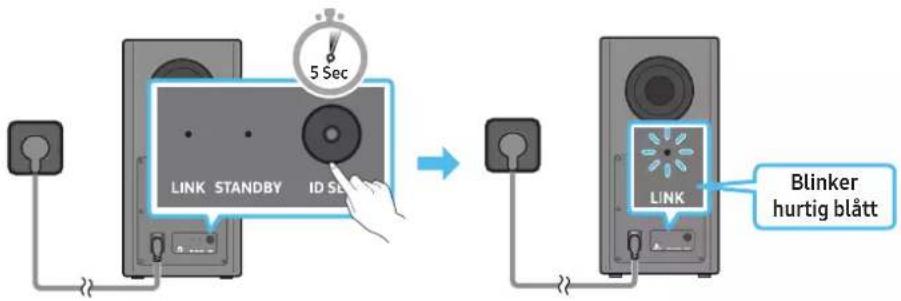

- Manuelt koble til basshøyttaleren 14

- LED-indikatorer på baksiden av basshøyttaleren....14

- Auto EQ....15

Koble en SWA-9500S (selges separat) til Soundbar. 15

05 Bruke en kablet tilkobling til TV-en

16

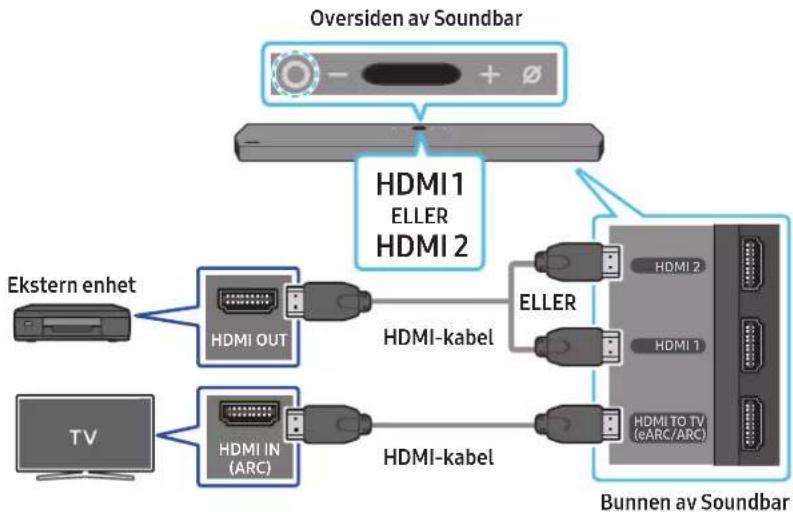

Metode 1. Koble til med HDMI....16

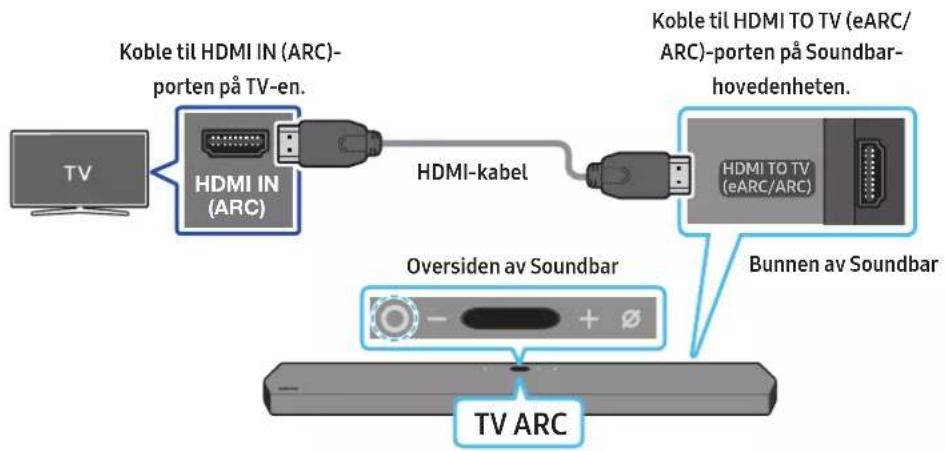

- Koble til TV-en som støtter HDMI ARC (Audio Return Channel)....16

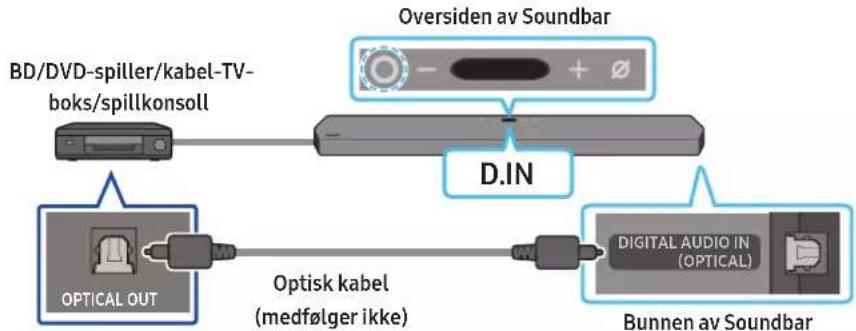

Metode 2. Koble til med en optisk kabel 17

06 Bruke en trådløs tilkobling til TV-en

18

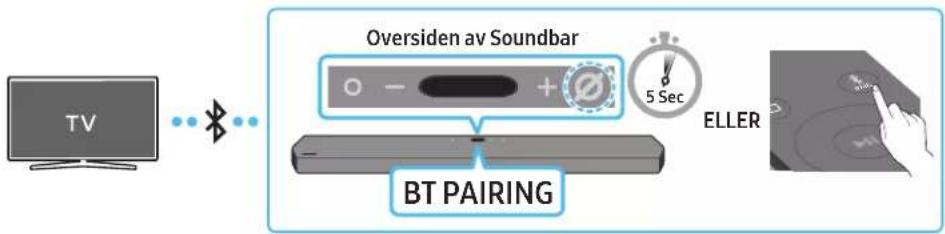

Metode 1. Koble til via Bluetooth....18

Metode 2. Koble til via Wi-Fi 19

07 Koble til en ekstern enhet

20

Metode 2. Koble til via Wi-Fi (trådløst nettverk)....23

Komme i gang med Amazon Alexa (innebygd Alexa)....24

Komme i gang med Alexa på Amazon-produkter (fungerer med Alexa) 25

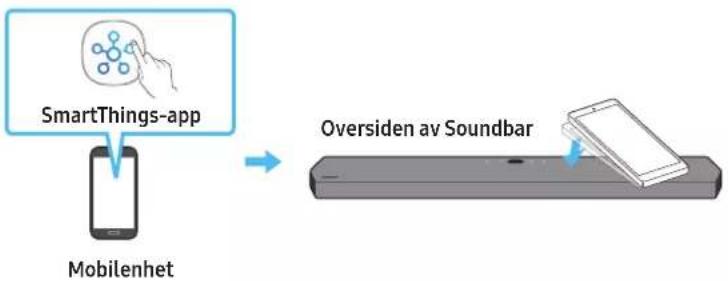

Bruke Tap Sound....26

09 Koble til Apple AirPlay 2

27

Koble til og bruk et Apple-produkt 27

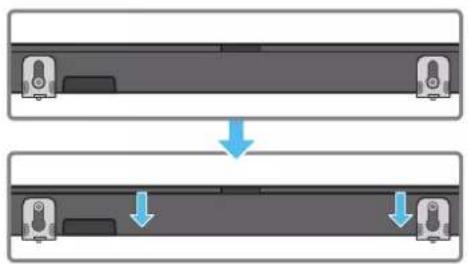

10 Installere veggfestet 28

12 Programvareoppdatering 30

Automatisk oppdatering 30

USB-oppdatering 30

Initialisering 31

13 Feilsøking 31

14 Lisens 33

15 Lisensmerknad for åpen kilde 33

16 Viktige merknader om service 33

17 Spesifikasjoner og veiledning 34

Spesifikasjoner 34

01 KONTROLLERE KOMPONENTENE

Soundbar-hovedenhet Soundbar-fjernkontroll/batterier Basshøyttaler

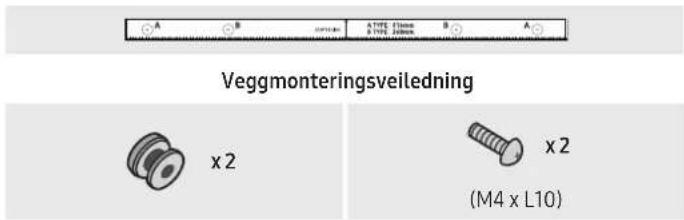

Strømledningen (subwoofer, Soundbar) HDMI-kabel Veggmonteringsveiledning

Holder-Screw (Festeskrue) Skrue Vinkelstøttemontering

Gummifot

• Se i tabellen som er plassert på produktet for informasjon om strømforsyningen og strømforbruk. (Etikett: Baksiden av Soundbar-hovedenheten)
• For å kjøpe flere komponenter eller valgfrie kabler kan du kontakte et Samsung servicesenter eller Samsung kundeservice.
• Hvis du vil ha mer informasjon om veggmonteringen eller gummifoten, se side 28\~30.
• Design, spesifikasjoner og appskjerm kan endres uten forvarsel.
• Visningen av tilbehøret kan avvike noe fra illustrasjonene ovenfor.

02 PRODUKTOVERSIKT

Toppanelet på Soundbar

Plasser produktet slik at SAMSUNG-logoen er plassert øverst. 12 4 LED-indikator

1	○(Flerfunksjon)-knappI ventemodus trykker du (Flerfunksjon)-knappen for å slå på Soundbar.Trykk på (Ferfunksjon)-knappen for å endre inngangskilden.
2	DisplayViser produktets status og gjeldende modus.D.IN → HDMI 1 → HDMI 2 → Wi-Fi → BT
3	∅(Mikrofon av/på)-knappTrykk på knappen for å slå på eller av mikrofonen.Når mikrofonen er av, lyser LED-indikatoren rødt.	Mikrofon av	Mikrofon på
4	- +(Volum)-knappJusterer volumet.

- Når du kobler til strømledningen, begynner strømknappen å fungere etter 4 til 6 sekunder.

- Hvis du hører lyder fra både TV-en og Soundbar, går du til Innstillinger-menyen for TV-lyden og endrer TV-høyttaleren til Ekstern høyttaler.

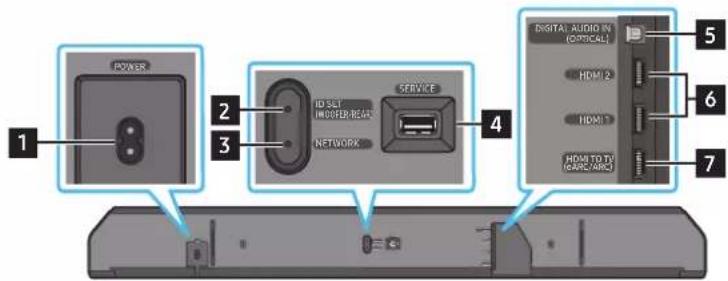

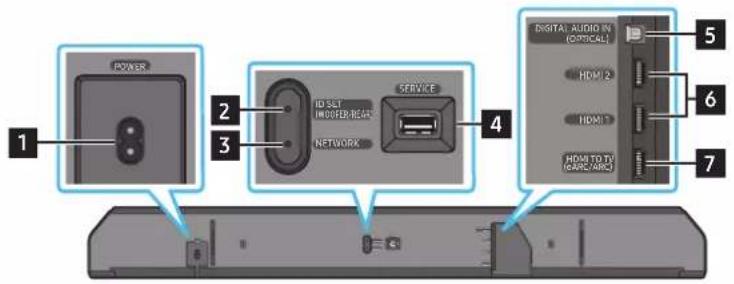

Bunnpanel på Soundbar

POWER 2 3 ID SEL HOODER REM NETWORK SERVICE 4 DIGITAL AUDIO IN (COPTICAL) HDMI 2 HDMI HEAD TO TV (CARC/ARC) 5 6 7

1 POWERKoble til strømledning på Soundbar. (Se side 13)

2 D SET (WOOFER/REAR)Trykk for å koble Soundbar til surroundhøyttalere og en basshøyttaler trådløst. (Surroundhøyttaleren selges separat.)

3 NETWORKTrykk for å koble til et trådløst nettverk (Wi-Fi) viaSmartThings-appen.

4 SERVICEKoble til en USB-lagringsenhet for å oppgradere produktets programvare.

5 DIGITAL AUDIO IN (OPTICAL)Koble til den digitale (optiske) utgangen til en ekstern enhet. (Se side 21)

6 HDMI 1 / HDMI 2

• Når du kobler strømledningen fra kontakten, må du dra i støpselet. Ikke dra i ledningen.
• Ikke koble denne enheten eller andre komponenter til et vekselstrømuttak før alle tilkoblinger mellom komponentene er fullført.

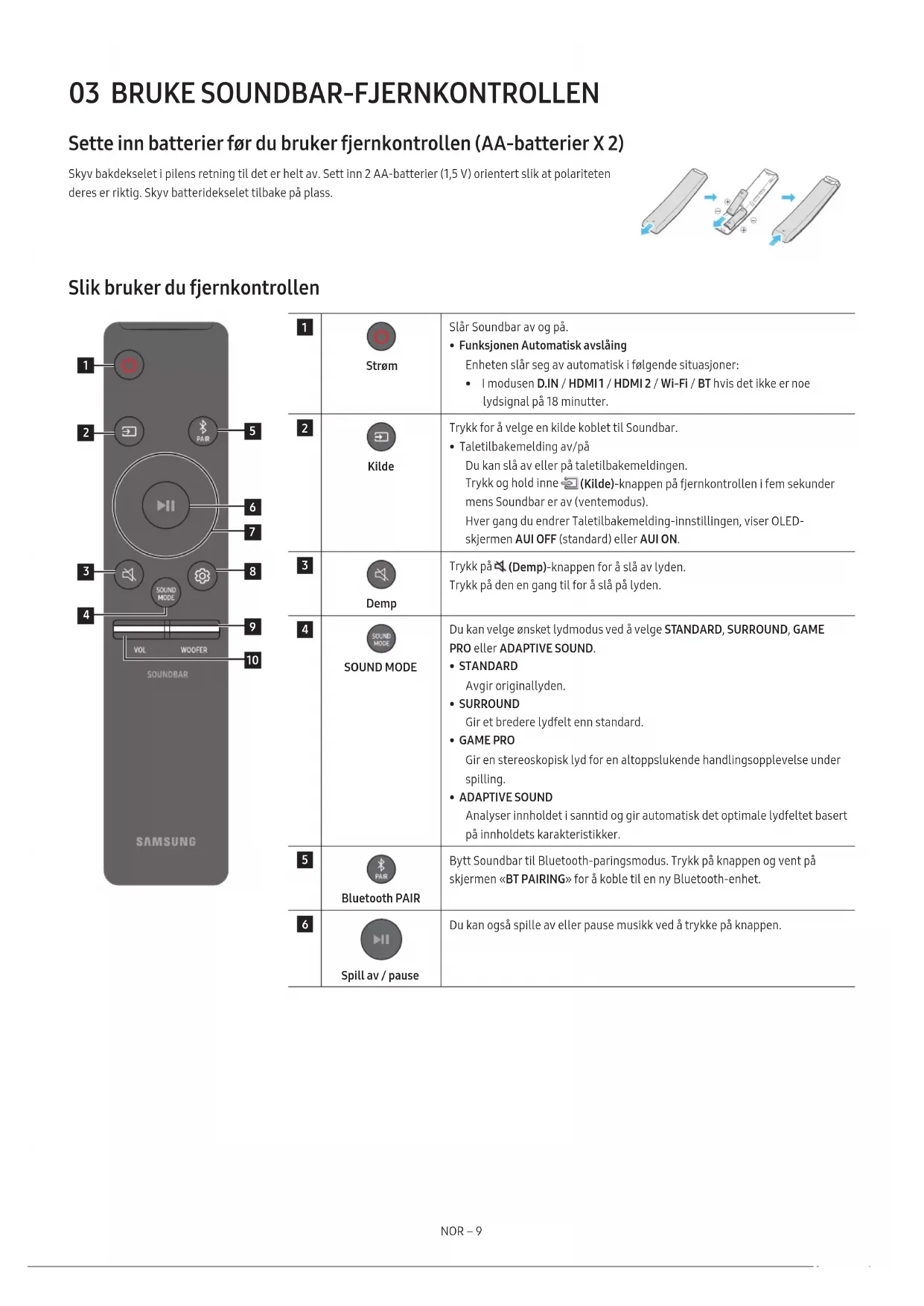

03 BRUKE SOUNDBAR-FJERNKONTROLLEN

Sette inn batterier før du bruker fjernkontrollen (AA-batterier X 2)

Skyv bakdekselet i pilens retning til det er helt av. Sett inn 2 AA-batterier (1,5 V) orientert slik at polariteten deres er riktig. Skyv batteridekselet tilbake på plass.

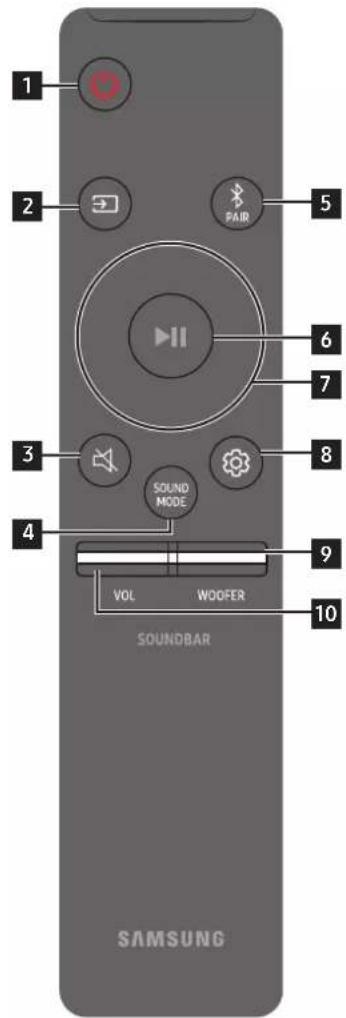

Slik bruker du fjernkontrollen

1 2 PAIR 5 6 7 3 SOUND MODE 8 4 9 VOL WOOFER 10 SOUNDBAR SAMSUNG

1	Strøm	Slår Soundbar av og på.Funksjonen Automatisk avslåingEnheten slår seg av automatisk i følgende situasjoner:I modusen D.IN / HDMI 1 / HDMI 2 / Wi-Fi / BT hvis det ikke er noe lydsignal på 18 minutter.
2	Kilde	Trykk for å velge en kilde koblet til Soundbar.Taletilbakemelding av/påDu kan slå av eller på taletilbakemeldingen.Trykk og hold inne (Kilde)-knappen på fjernkontrollen i fem sekunder mens Soundbar er av (ventemodus).Hver gang du endrer Taletilbakemelding-innstillingen, viser OLED-skjermen AUI OFF (standard) eller AUI ON.
3	Demp	Trykk på (Demp)-knappen for å slå av lyden.Trykk på den en gang til for å slå på lyden.
4	SOUND MODE	Du kan velge ønsket lydmodus ved å velge STANDARD, SURROUND, GAME PRO eller ADAPTIVE SOUND.STANDARDAvgir originallyden.SURROUNDGir et bredere lydfelt enn standard.GAME PROGir en stereoskopisk lyd for en altoppslukende handlingsopplevelse under spilling.ADAPTIVE SOUNDAnalyser innholdet i sanntid og gir automatisk det optimale lydfeltet basert på innholdets karakteristikker.
5	Bluetooth PAIR	Bytt Soundbar til Bluetooth-paringsmodus. Trykk på knappen og vent på skjermen «BT PAIRING» for å koble til en ny Bluetooth-enhet.
6	Spill av / pause	Du kan også spille av eller pause musikk ved å trykke på knappen.

7	Opp/Ned/Venstre/Høyre	Trykk på det angitte området for å velge opp/ned/venstre/høyre.Trykk på knappen Opp/Ned/Venstre/Høyre for å velge eller angi funksjonene.Bytte musikkTrykk påhøyrenkapp for å velge neste musikkfil. Trykk påvenstreknapp for å velge forrige musikkfil.ID SETBruk dette alternativet når basshøyttaleren eller surroundhøyttalerne ikke er tilkoblet eller trenger ny tilkobling.Når strømmen er av, trykker du og holder inneopp-knappen i 5 sekunder for å utføreID SET.(Se side 14.)
8	Lydkontroll	Når den trykkes, vises innstillingselementer somAUTO EQ, AVA, TREBLE, BASS, SYNC, CENTER LEVEL, SIDE LEVEL, FRONT TOP LEVELog VIRTUAL ON/OFFi rekkefølge. ∅nsket element kan justeres medOpp/Ned-knappene.For å styre volumet til diskanten eller bassen velger dutREBLEellerBASSi Lydinnstillinger og justerer volumet mellom-6 og +6 ved å brukeopp/ned-knappene.Trykk og hold inne(Lydkontroll)-knappen i rundt 5 sekunder for å justere lyden for hvert frekvensbånd. Du kan velge 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz og 10 kHz ved å brukevenstre/høyren-knappene, og hver kan justeres til en innstilling mellom-6 til +6 ved å brukeopp/ned-knappene.(Sikre at lydmodusen er satt tilSTANDARD).For å styre volumet til hver høyttaler velger duCENTER LEVEL, SIDE LEVELellerFRONT TOP LEVELi Lydinnstillinger og justerer volumet mellom-6 og +6 ved å brukeopp/ned-knappene.Hvis videoen på TV-en og lyden fra Soundbar ikke er synkronisert, velger duSYNCi Lydkontroll og angir lydforsinkelsen mellom 0 og 300 millisekunder ved å brukeopp/ned-knappene.SYNCstøttes bare for enkelte funksjoner.Hvis surroundhøyttalerne er koblet til, velger duREAR LEVELellerREARTOP LEVEL, og deretter bruker duopp/ned-knappene til å justere volumet i et område mellom-6 og +6.VIRTUAL-høyttalerfunksjonen kan slåsON/OFFved å brukeopp/ned-knappene.Du kan brukeAUTO EQ-funksjonen hvis det er koblet til en subwoofer.
9	SUBWOOFERNIVÅ	Skyv knappen opp eller ned for å justere nivået til subwooferen til -12 eller mellom -6 til +6. Trykk på knappen for å angi subwooferens volumnivåtil 0 (standard).
10	VOLUM	Trykk knappen oppover eller nedover for å justere volumet.DempTrykk på VOL-knappen for å slå av lyden. Trykk på den en gang til for å slå på lyden.

Aktiv taleforsterker (AVA)

• Analyserer ekstern støy i sanntid mens Soundbar spiller, slik at talelyd alltid kan høres tydelig.
• Ingen data lagres under analysen.

Bruke de skjulte knappene (knapper med mer enn én funksjon)

Skjult knapp		Side
Knapp på fjernkontrollen Funksjon
WOOFER (Opp) TV-fjernkontroll På/Av (Standby) side 12
Opp ID SET side 14
(Lydkontroll)	7-båndsequalizer side 10

Utgangsspesifikasjoner for de forskjellige lydeffektmodiene

Effekt Inngang		Utgang
		Med bare subwoofer	Med basshøyttaler og trådløstbakhøyttalersett
STANDARD	2.0-utgangskanal 2.1-utgangskanal	2.1-utgangskanal
	5.1-utgangskanal	5.1-utgangskanal /7.1-utgangskanal (DTS)	5.1-utgangskanal /7.1-utgangskanal (DTS)
	7.1-utgangskanal 7.1-utgangskanal	7.1-utgangskanal
	Dolby Atmos®, DTS:X 7.1.2-utgangskanal	7.1.4-utgangskanal
SURROUND	2.0-utgangskanal	7.1.2-utgangskanal	9.1.4-utgangskanal
	5.1-utgangskanal	7.1.2-utgangskanal	9.1.4-utgangskanal
	7.1-utgangskanal	7.1.2-utgangskanal	9.1.4-utgangskanal
	Dolby Atmos®, DTS:X 7.1.2-utgangskanal	9.1.4-utgangskanal
GAME PRO	2.0-utgangskanal	7.1.2-utgangskanal	9.1.4-utgangskanal
	5.1-utgangskanal	7.1.2-utgangskanal	9.1.4-utgangskanal
	7.1-utgangskanal	7.1.2-utgangskanal	9.1.4-utgangskanal.
	Dolby Atmos®, DTS:X 7.1.2-utgangskanal	9.1.4-utgangskanal
ADAPTIVE SOUND	2.0-utgangskanal	7.1.2-utgangskanal	9.1.4-utgangskanal
	5.1-utgangskanal	7.1.2-utgangskanal	9.1.4-utgangskanal
	7.1-utgangskanal	7.1.2-utgangskanal	9.1.4-utgangskanal,
	Dolby Atmos®, DTS:X 7.1.2-utgangskanal	9.1.4-utgangskanal

- Samsungs trådløse bakre høyttalersett kan kjøpes separat. Hvis du ønsker å kjøpe noen av disse produktene, må du ta kontakt med forhandleren du kjøpte din Soundbar av.

- Surroundhøyttalerne vil ikke gi lyd på 2-kanals utgang når STANDARD-modus brukes. Hvis du vil aktivere lyd for surroundhøyttalerne, må du endre effektmodusen til SURROUND.

Justere Soundbar-volumet med en TV-fjernkontroll

Juster Soundbar-volumet med TV-ens fjernkontroll.

• Denne funksjonen kan bare brukes med IR-fjernkontroller. Bluetooth-fjernkontroller (fjernkontroller som krever paring) støttes ikke.
• Angi TV-høyttaleren til Ekstern høyttaler for å bruke denne funksjonen.

• Produsenter som støtter denne funksjonen: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Slå av Soundbar.

• Skyv opp og hold WOOFER-knappen i 5 sekunder.

Hver gang du skyver WOOFER-knappen opp og holder den i 5 sekunder, byttes modusen i følgende rekkefølge: OFF-TV REMOTE (standardmodus), SAMSUNG-TV REMOTE, ALL-TV REMOTE.

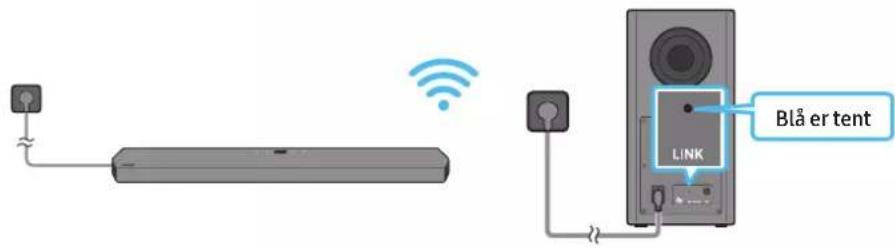

Koble til strømmen og enhetene

Bruk strømledningen til å koble subwooferen og Soundbar til en kontakt i følgende rekkefølge:

• For mer informasjon om nødvendig elektrisk strøm og strømforbruk kan du se etiketten festet på produktet. (Etikett: Baksiden av Soundbarhovedenheten)
• Koble strømledningen til basshøyttaleren.

POWER Strømkabel

Bakside av subwooferen

POWER Strømkabel Bunnen av Soundbar- hovedenheten

1. Koble strøm til Soundbar og basshøyttaleren. Basshøyttaleren kobles til automatisk når Soundbar slås på.

Bla er tent LINK

MERKNAD

• Koble til basshøyttalere før du kobler til Soundbar. Basshøyttaleren kobles automatisk til når du slår på Soundbar.
• Hvis du kobler fra strømkabelen og kobler den til igjen når produktet er slått på, slås Soundbar på automatisk.

Før du utfører den manuelle tilkoblingsprosedyren nedenfor:

• Kontroller om strømkablene til Soundbar og basshøyttaleren er riktig tilkoblet.

• Forsikre deg om at Soundbar er slått av.

• Slå av strømmen til Soundbar.

• Trykk på og hold inne ID SET på baksiden av basshøyttaleren i minst 5 sekunder.

- Den røde indikatorlampen på baksiden av basshøyttaleren slukkes, og den blå indikatorlampen blinker.

5 Sec LINK STANDBY ID SE LINK Blinker hurtig blått

Bakside av subwooferen Bakside av basshøyttaler

1. Trykk på opp-knappen på fjernkontrollen i 5 sekunder.

2. Meldingen ID SET vises kort på skjermen til Soundbar før den forsvinner.

3. Soundbar slås automatisk på när ID SET er fullført.

1. Sjekk om LINK LED-lampen lyser blått (tilkoblingen er fullført).

LINK Blå er tent

LINK LED-indikatoren slutter å blinke, og lyser blått når det er etablert en forbindelse mellom Soundbar og det trådløse basselementet.

LED-indikatorer på baksiden av basshøyttaleren

LED Status Beskrivelse Oppløsning
	På	Tilkoblet(normal drift)	-
	Blinker Gjenopprette tilkoblingen		Kontroller at strømkabelen som er koblet til selve Soundbar,er riktig tilkoblet, eller vent omtrent 5 minutter. Hvisblinkingen vedvarer, kan du prøve å koble til basshøyttalerenmanuelt. Se side 14.
	På	Ventemodus (med Soundbar-hovedenheten avslått)	Kontroller at strømkabelen som er koblet til selve Soundbar,er riktig tilkoblet.
		Koblingen er brutt	Koble til på nytt. Se instruksjonene for manuell tilkobling påside 14.
	Blinker Funksjonsfeil	Se kontaktinformasjonen for Samsungs servicesenter i denne håndboken.

MERKNAD

• Hvis hovedenheten er slått av, går den trådløse subwooferen inn i ventemodus, og STANDBY LED på baksiden av subwooferen lyser rødt etter å ha blinket blått flere ganger.
• Hvis du bruker en enhet som brukersamme frekvens som Soundbar, i nærheten av Soundbar, kan forstyrrelser fører til lydavbrudd.
• Maksimal overføringsavstand til hovedenhetens trådløse signal er rundt 10 meter, men det kan variere avhengig av driftsmiljøet. Hvis en vegg i stålbetong eller metall er mellom hovedenheten og den trådløse subwooferen, kan det hende at systemet ikke fungerer fordi det trådløse signalet ikke kan trenge igjennom metall.

FORSIKTIG

• Trådløse mottakerantenner er innebygd i den trådløse basshøyttaleren. Hold enheten borte fra vann og fuktighet.
• For optimal lytteytelse må du passe på at det ikke er noen hindringer i området rundt plasseringene til den trådløse subwooferen og den trådløse mottakermodulen (selges separat).

Auto EQ

Auto EQ-teknologien til Samsung gir mer naturlig og mykere bass ved å kalibrere lav frekvens oppdaget via mikrofonen på subwooferen. Lav frekvens skjer ofte på grunn av størrelsen på rommet og plasseringen av subwooferen.

• Pass på at subwooferen er plassert minst 8 cm unna vegger, møbler eller andre ting.
• Du må holde rommet så stille som mulig mens du bruker Auto EQ-justeringen.
• Ikke bruk noen av knappene før Auto EQ-justering er fullført.
  • Auto EQ-justeringen tar rundt to minutter.
• Under Auto EQ-justering kommer det ingen lyd fra Soundbars hovedenhet og høyttalere bak.

Hvis du bruker funksjonen for første gang

1. Trykk og hold inne ⚙ (Lydkontroll)-knappen til Auto EQ er valgt.
2. Trykk på opp/ned-knappene for å velge Tuning, og trykk deretter på ▶II-knappen.
3. Justeringen starter og fremdriften vises i prosent.
4. For å avbryte justeringen trykker du på opp, ned, venstre, høyre eller▶II-knappen, og trykk deretter på▶II-knappen for å bekrefte.
5. Hvis justeringen mislykkes, blinker LED-lampen rødt.
6. Hvis justeringen er vellykket, blinker LED-lampen blått.

1. Trykk og hold inne ⚙ (Lydkontroll)-knappen til Auto EQ er valgt.
2. Trykk på opp/ned-knappene for å velge Tuning, og trykk deretter på ►II-knappen.
3. Trykk på opp/ned-knappene for å velge et av følgende alternativer.
4. On: Slå på tidligere justerte EQ-innstillinger.
5. Off: Slå på standard EQ-innstillinger.
   – Tuning: Start justeringsprosessen på nytt.

Koble en SWA-9500S (selges separat) til Soundbar

Utvid til ekte trådløs surroundlyd ved å koble Samsungs trådløse bakre høyttalersett (SWA-9500S, selges separat) til Soundbar.

Hvis du vil ha mer informasjon om tilkoblinger, kan du se brukerhåndboken til Samsungs trådløse bakre høyttalersett.

05 BRUKE EN KABLET TILKOBLING TIL TV-EN

Metode 1. Koble til med HDMI

FORSIKTIG

• Når både HDMI-kabelen og den optiske kabelen er tilkoblet, mottas HDMI-signalet først.
• For å koble HDMI-kabelen mellom TV-en og Soundbar, må du huske å koble til terminalene merket ARC. Ellers kan det hende at TV-lyden ikke avgis.
• Anbefalt kabel er High Speed HDMI Cable with Ethernet.

Koble til TV-en som støtter HDMI ARC (Audio Return Channel)

Koble til HDMI IN (ARC)-porten på TV-en. HDMI IN (ARC) HDMI-kabel Koble til HDMI TO TV (eARC/ARC)-porten på Soundbar-hovedenheten. HDMI TO TV (eARC/ARC) Oversiden av Soundbar Bunnen av Soundbar TV ARC

1. Når Soundbar og TV-en er slått av, kobler du til HDMI-kabelen som vist på figuren.
2. Slå på Soundbar og TV-en.

3. «TV ARC» vises i displayvinduet til Soundbar-hovedenheten, og Soundbarspiller av TV-lyd.

4. Når TV-lyd ikke er utgang, trykker du på (Flerfunksjon)-knappen øverst på Soundbar eller (Kilde)-knappen på fjernkontrollen for å velge D.IN-modus. Skjermen viser D.IN og TV ARC etter hverandre, og det avgis TV-lyd.

5. Når du kobler til en TV som støtter eARC-funksjonen, vises eARC på skjermen og du hører lyden.
6. For å koble til med eARC må eARC-funksjonen i TV-menyen være satt til På. Se i TV-brukerhåndboken hvis du vil ha mer informasjon om innstilling. (f.eks. Samsung-TV: Hjem ( helmet) → Innstillinger ( helmet) → Lyd → Ekspertinnstillinger → HDMI-eARC-modus (automatisk))
7. Hvis TVARC ikke vises i displayvinduet til Soundbar-hovedenheten, må du bekrefte at HDMI-kabelen er koblet til riktig port.
8. Bruk volumknappene på TV-ens fjernkontroll for å endre volumet på Soundbar.

MERKNAD

• Når du kobler TV-en som støtter HDMI ARC (lydreturkanal) til Soundbar med en HDMI-kabel, kan du overføre digitale video- og lyddata uten å koble til en separat optisk kabel.
• Vi anbefaler at du bruker en kjerneløs HDMI-kabel (hvis mulig). Hvis du bruker en kjernet HDMI-kabel, bruker du en med diameter mindre enn 14 mm.
• Denne funksjonen er ikke tilgjengelig hvis HDMI-kabelen ikke støtter ARC.
• Når lyden i en kringkasting er kodet i Dolby Digital og «Digitalt utgangslydformat» på TV-en er satt til PCM, anbefaler vi at du endrer innstillingen til Dolby Digital. Når innstillingen på TV-en endres, vil du oppleve bedre lydkvalitet. (TV-menyen kan bruke forskjellige ord for Dolby Digital og PCM, avhengig av TV-produsenten).

Metode 2. Koble til med en optisk kabel

Sjekkliste før tilkobling

• Når både HDMI-kabelen og den optiske kabelen er tilkoblet, mottas HDMI-signalet først.
• Når du bruker en optisk kabel og terminalene har deksler, må du passe på å fjerne dekslene.

1. Med TV-en og Soundbar slått av, koble DIGITAL AUDIO IN (OPTICAL)-porten på Soundbar og OPTICAL-utgangsporten på TV-en med den optiske kabelen (følger ikke med), som vist i illustrasjonen.
2. Slå på Soundbar og TV-en.
3. Trykk på Ⓐ(Flerfunksjon)-knappen øverst på Soundbar eller ➞(Kilde)-knappen på fjernkontrollen for å velge D.IN-modus.
4. TV-lyden sendes ut fra Soundbar.

Bruke Q-Symphony-funksjonen

For Q-Symphony synkroniseres Soundbar med en Samsung-TV for å sende lyd via to enheter for optimal surroundeffekt. Når Soundbar er koblet til, vises menyen TV+Soundbar under menyen Sound Output på TV-en. Velg den tilsvarende menyen.

- Eksempel på TV-meny: TV + [AV] Soundbar-serienavn (HDMI)

MERKNAD

• Den kan fungere i henhold til kodeken som støttes av TV-en.
• Denne funksjonene støttes bare når HDMI-kabelen eller den optiske kabelen (medfølger ikke) er koblet til.
• Denne funksjonen er tilgjengelig på enkelte Samsung-TV-er og enkelte Soundbar-modeller.
• Når du bruker Q-Symphony, kan du bare velge GAME PRO eller ADAPTIVE SOUND.

Bruke Spacefit-lyden

Gir optimalisert lydkvalitet ved å analysere lytteområdene. For å aktivere denne funksjonen må du slå på Adaptive Sound+-modusen på Samsung-TV-menyen. (Hjem ( Ⓜ) → Innstillinger ( ⚙) → Generelt → Innstillinger for intelligent modus → Adaptive Sound+)

MERKNAD

• Lydmodusen på Soundbar endres automatisk til Adaptive Sound+ hvis du aktiverer Adaptive Sound+-modusen på TV-en.
• Denne funksjonen fungerer när Soundbar kobles til noen av Samsung-TV-ene.

06 BRUKE EN TRÅDL∅S TILKOBLING TIL TV-EN

Metode 1. Koble til via Bluetooth

Når en Samsung-TV er koblet til via Bluetooth, kan du høre stereolyd uten problemer med kabling.

• Bare én Samsung-TV kan kobles til om gangen.
• Samsung-TV som støtter Bluetooth, kan kobles til. Sjekk spesifikasjonene til TV-en din.

Den første tilkoblingen

1. Trykk på ✝PAIR-knappen på Soundbar-fjernkontrollen for å åpne BTPAIRING-modusen.

(ELLER) a. Trykk på Ⓐ (Flerfunksjon)-knappen på toppanelet, og velg BT.
BT endres automatisk til PAIRING etter noen få sekunder eller endres til BT READY hvis det finnes en lagret tilkobling.
b. Når BT READY vises, trykker du og holder inne ∅ (Mikrofon av/på)-knappen på toppanelet til Soundbar i mer enn 5 sekunder for å vise BT PAIRING.

1. Velg Bluetooth-modus på Samsung-TV-en. (f.eks. Hjem (®) → Innstillinger (®) → Lyd → Lydutgang → Bluetooth-høyttalerliste → [AV] Samsung Soundbar Q900A / Q910A (Bluetooth))

2. Velg [AV] Samsung Soundbar Q900A / Q910A fra listen på TV-skjermen.

En tilgjengelig Soundbar er indikert med Trenger paring eller Pare på TV-apparatets Bluetooth-enhetsliste. Hvis du vil koble Samsung-TV-en til Soundbar, velger du meldingen og oppretter deretter en tilkobling.

- Når Samsung-TV-en er koblet til, vises [TV-navn] → BT på toppanelet på Soundbar.

1. Du kan nå høre Samsung-TV-lyd fra Soundbar.

- Etter at du har koblet Soundbar til Samsung-TV-en første gang, bruker du «BT READY»-modus for å koble til på nytt.

Hvis enheten ikke klarer å koble til

• Hvis du har en eksisterende Soundbar (f.eks. [AV] Samsung Soundbar Q900A / Q910A) på listen over høyttalere på Samsung-TV-en, sletter du den.
  • Gjenta deretter trinn 1 til 3.

Koble Soundbar fra Samsung-TV-en

Trykk på Ⓐ (Flerfunksjon)-knappen øverst på Soundbar eller ➞ (Kilde)-knappen på fjernkontrollen for å velge en annen modus enn BT.

• Å koble fra tar tid fordi Samsung-TV-en må motta svar fra Soundbar.
  (Tiden som kreves kan variere, avhengig av Samsung-TV-modellen.)

Hva er forskjellen mellom BT READY og BT PAIRING?

• BT READY: I denne modusen kan du koble til hvilken som helst Samsung-TV eller mobilenhet som var tilkoblet før.
• BT PAIRING: I denne modusen kan du koble en ny enhet til Soundbar.
  (Trykk på ✝ PAIR-knappen på Soundbar-fjernkontrollen eller trykk og hold inne ⭕ (Mikrofon av/på)-knappen øverst på Soundbar i mer enn 5 sekunder mens Soundbar er i BT-modus.)

Merknader om Bluetooth-tilkobling

• Finn en ny enhet innen 1 m for å koble til via Bluetooth-kommunikasjon.
• Hvis du blir bedt om en PIN-kode när du kobler til en Bluetooth-enhet, skriver du inn <0000>.
• Soundbar slås automatisk av etter 18 minutter i Klar-tilstand.
• Det kan hende at Soundbar ikke utfører Bluetooth-søk eller tilkobling riktig under følgende omstendigheter:
• Hvis det er et sterkt elektrisk felt rundt Soundbar.
• Hvis flere Bluetooth-enheter pares med Soundbar samtidig.
• Hvis Bluetooth-enheten er slått av, ikke på plass eller ikke fungerer som den skal.

- Elektroniske enheter kan forårsake radioforstyrrelser. Enheter som genererer elektromagnetiske bølger må holdes borte fra Soundbar-hovedenheten – for eksempel mikrobølger, trådløse LAN-enheter, etc.

Metode 2. Koble til via Wi-Fi

Sjekkliste før tilkobling

• Wi-Fi-tilkobling er bare tilgjengelig på Samsung-TV.
• Sjekk om den trådløse ruteren (Wi-Fi) er slått på, og om TV-en er koblet til ruteren.
• TV-en og Soundbar må være koblet til det samme trådløse nettverket (Wi-Fi).
• Hvis den trådløse ruteren (Wi-Fi) bruker en DFS-kanal, vil du ikke kunne opprette en Wi-Fi-tilkobling mellom TV-en og Soundbar. Kontakt Internett-leverandøren for mer informasjon.
• Siden menyene varierer avhengig av produksjonsåret, må du se i TV-brukerhåndboken.

• For å koble TV-en til Soundbar via Wi-Fi må du koble Soundbar til den trådløse ruteren først. Se side 23 for informasjon om hvordan du oppretter en Wi-Fi-tilkobling.

• Hvis du vil ha mer informasjon om Wi-Fi-tilkobling til Soundbar, kan du se side 23, Metode 2. Koble til via Wi-Fi (trådløst nettverk).

• Endre inngangskilden til TV-en ved å bruke lydmenyen til Soundbar.

• Samsung-TV-er utgitt i 2017 eller senere

Hjem (☐) → Innstillinger (☐) → Lyd → Lydutgang → [AV] Samsung Soundbar Q900A / Q910A (Wi-Fi)

07 KOBLE TIL EN EKSTERN ENHET

Sjekkliste før tilkobling

• Hvis alternativene for lydutgang omfatter Sekundær lyd, må du kontrollere at Sekundær lyd er satt til Av.
• Kontroller at innholdet støtter Dolby Atmos®.

1. Bruk en HDMI-kabel til å koble til HDMI OUT-porten på den eksterne enheten og HDMI-porten nederst på Soundbar.
2. Bruk en HDMI-kabel til å koble til HDMI IN-porten på TV-en og porten HDMI TO TV (eARC/ARC) nederst på Soundbar.
3. Slå på Soundbar, TV-en og den eksterne enheten.
4. Trykk på ○ (Flerfunksjon)-knappen øverst på Soundbar eller ➕ (Kilde)-knappen på fjernkontrollen for å velge HDMI 1- eller HDMI 2-modus.
5. Soundbar-skjermen viser at HDMI1- eller HDMI 2-modus for øyeblikket er valgt, og Soundbar begynner å spille av lyder.

MERKNAD

• Når du bruker Dolby Atmos®: Hvis inngangskilden er Dolby Atmos®, er 7.1.2 utgangskanal.
• Når Dolby Atmos® er aktivert, vises DOLBY ATMOS på toppanelet.
• Konfigurere Dolby Atmos® på BD-spilleren eller en annen enhet

Åpne alternativene for lydutgang på innstillingsmenyen til BD-spilleren eller en annen enhet, og kontroller at No Encoding er valgt for Bitstream. På en Samsung BD-spiller går du for eksempel til Hjem-meny → Lyd → Digitalutgang og velger deretter Bitstream (ubehandlet).

Spesifikasjon for støttede UHD-signaler (3840 x 2160p)

Bildehastighet (fps) Fargedybde RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0
<60	8 biter 0 0 0 0
	10 biter -	-	0 0
	12 biter	-	-	0 0
120	8 biter	-	-	-	-
	10 biter -	-	-	-

• Støttet spesifikasjon kan variere avhengig av tilkoblet ekstern enhet eller bruksbetingelser.

Metode 2. Koble til med en optisk kabel

1. Bruk en optisk kabel (medfølger ikke) til å koble til DIGITAL AUDIO IN (OPTICAL) på Soundbar og OPTICAL OUT-porten på den eksterne enheten.
2. Slå på Soundbar og den eksterne enheten.
3. For å velge D.IN-modus trykker du på Ⓐ (Flerfunksjon)-knappen øverst på Soundbar eller ➞ (Kilde)-knappen på fjernkontrollen.
4. Soundbar avgir lyd fra den eksterne enheten.

08 KOBLE TIL EN MOBILENHET

Metode 1. Koble til via Bluetooth

Når en mobilenhet er koblet til via Bluetooth, kan du høre stereolyd uten problemer med kabling.

- Når du kobler en paret Bluetooth-enhet med Soundbar av, slås Soundbar automatisk på.

Den første tilkoblingen

- Når du kobler til en ny Bluetooth-enhet, må du forsikre deg om at enheten er innen 1 m avstand.

1. Trykk på ✝PAIR-knappen på Soundbar-fjernkontrollen for å åpne BTPAIRING-modusen.

(ELLER) a. Trykk på Ⓐ (Flerfunksjon)-knappen på toppanelet, og velg BT. BT endres automatisk til PAIRING etter noen få sekunder eller endres til BT READY hvis det finnes en lagret tilkobling. b. Når BT READY vises, trykker du og holder inne ⚙ (Mikrofon av/på)-knappen på toppanelet til Soundbar i mer enn 5 sekunder for å vise BT PAIRING.

1. På enheten velger du [AV] Samsung Soundbar Q900A / Q910A fra listen som vises.

- Når Soundbar er koblet til mobilenheten, vises [Mobilenhetens navn] → BT på toppanelet.

1. Spill av musikkfiler fra enheten som er koblet til via Bluetooth, gjennom Soundbar.

- Etter at du har koblet Soundbart til mobilenheten første gang, bruker du «BTREADY»-modus for å koble til på nytt.

Hvis enheten ikke klarer å koble til

- Hvis du har en eksisterende Soundbar (f.eks. [AV] Samsung Soundbar Q900A / Q910A) på listen over høyttalere på mobilenheten, sletter du den.

• Gjenta trinn 1 og 2.

Hva er forskjellen mellom BT READY og BT PAIRING?

- BTREADY: I denne modusen kan du koble til hvilken som helst Samsung-TV eller mobilenhet som var tilkoblet før.

- BTPAIRING: I denne modusen kan du koble en ny enhet til Soundbar. (Trykk på PKAIR-knappen på Soundbar-fjernkontrollen eller trykk og hold inne (Mikrofon av/på)-knappen øverst på Soundbar i mer enn 5 sekunder mens Soundbar er i BT-modus.)

Merknader om Bluetooth-tilkobling

• Finn en ny enhet innen 1 m for å koble til via Bluetooth-kommunikasjon.
• Hvis du blir bedt om en PIN-kode när du kobler til en Bluetooth-enhet, skriver du inn <0000>.
• Soundbar slås automatisk av etter 18 minutter i Klar-tilstand.
• Det kan hende at Soundbar ikke utfører Bluetooth-søk eller tilkobling riktig under følgende omstendigheter:

- Hvis det er et sterkt elektrisk felt rundt Soundbar.

– Hvis flere Bluetooth-enheter pares med Soundbar samtidig.

- Hvis Bluetooth-enheten er slått av, ikke på plass eller ikke fungerer som den skal.

• Elektroniske enheter kan forårsake radioforstyrrelser. Enheter som genererer elektromagnetiske bølger må holdes borte fra Soundbar-hovedenheten – for eksempel mikrobølger, trådløse LAN-enheter, etc.
  • Soundbar støtter SBC-data (44,1 kHz, 48 kHz).
• Koble bare til en Bluetooth-enhet som støtter funksjonen A2DP (AV).
• Du kan ikke koble Soundbar til en Bluetooth-enhet som bare støtter funksjonen HF (Hands Free).
• Når du kobler Soundbar til en Bluetooth-enhet, må du plassere dem så nær hverandre som mulig.
• Jo lengre Soundbar og Bluetooth-enheten er fra hverandre, jo dårligere blir lydkvaliteten. Bluetooth-tilkoblingen kan frakobles när enhetene er utenfor det effektive området.
• Bluetooth-tilkoblingen fungerer kanskje ikke som forventet i områder med dårlig mottak.

- En Bluetooth-enhet kan oppleve støy eller feil under følgende forhold:

• när kroppen er i kontakt med signalmottakeren på Bluetooth-enheten eller Soundbar
• i hjørner eller när det er en hindring i närheten, som en vegg eller skillevegg, der elektriske endringer kan forekomme
• når den utsettes for radioforstyrrelser fra andre produkter som bruker samme frekvensområde, som medisinsk utstyr, mikrobølgeovner og trådløse LAN-enheter
• Hindringer som dører og vegger kan fremdeles påvirke lydkvaliteten selv når enhetene er innenfor rekkevidde.

- Vær oppmerksom på at Soundbar ikke kan kobles sammen med andre Bluetooth-enheter mens Bluetooth-alternativet brukes.

- Den trådløse enheten kan føre til elektriske forstyrrelser under bruk.

Koble Bluetooth-enheten fra en Soundbar

Du kan koble Bluetooth-enheten fra Soundbar. Se Bluetooth-enhetens brukerhåndbok for instruksjoner.

• Soundbar kobles fra.
• Når Soundbar kobles fra Bluetooth-enheten, viser Soundbar BTDISCONNECTED på toppanelet.

Koble Soundbar fra Bluetooth-enheten

Trykk på ⚫ (Flerfunksjon)-knappen øverst på Soundbar eller ➞ (Kilde)-knappen på fjernkontrollen for å bytte modusen fra BT.

• Det tar tid å koble fra fordi Bluetooth-enheten må få et svar fra Soundbar. (Frakoblingstiden kan variere avhengig av Bluetooth-enheten)
• Når Soundbar kobles fra Bluetooth-enheten, viser Soundbar BTDISCONNECTED på toppanelet.

Metode 2. Koble til via Wi-Fi (trådløst nettverk)

For å koble en Soundbar til en mobilenhet via et trådløst nettverk (Wi-Fi) er SmartThings-appen nødvendig.

Den første tilkoblingen

1. Installer og start SmartThings-appen på mobilenheten din (smarttelefon eller nettbrett).
2. Følg instruksjonene på skjermen for å legge Soundbar til appen.

- Den automatiske meldingen (det andre skjermbildet nedenfor) vises kanskje ikke på enkelte enheter.

Komme i gang med Amazon Alexa (innebygd Alexa)

• Amazon Alexa er en tjeneste levert av Amazon.
• Denne funksjonen støttes kanskje ikke, avhengig av modellen eller det geografiske området.
• Denne funksjonen støtter bare noen språk, og de støttede funksjonene kan variere avhengig av det geografiske området.
• Se Samsung-nettstedet (www.samsung.com) for produktspesifikasjon eller kompatibilitet.

Ved å bruke Alexa kan du spille av musikk, lytte til nyheter, se værmeldinger og styre hjemmeapparater.

For å bruke Amazon Alexa må du ha en Amazon-konto for å koble til Soundbar via nettverket.

1. Installer SmartThings-appen på mobilenheten din, og start den.
2. Angi Alexa-kontoen ved å følge instruksjonene i appen, og logg deg på tjenesten.

Alexa ELLER

Oversiden av Soundbar - + Ø

1. Kall opp Alexa eller trykk på Ⓐ (Flerfunksjon)-knappen på Soundbar i 3 sekunder for å bruke Alexa-tjenesten.

- Trykk på Ⓐ (Flerfunksjon)-knappen i 3 sekunder for å kalle opp Alexa. Snakk mens knappen er trykket for å aktivere talegjenkjenning.

Bruk talekommandoer til å styre Soundbar

Utløser + kommando

Ting du må prøve Eksempler på hva du skal si
Volumkontroll	«Alexa, skru opp volumet.»
	«Alexa, skru ned volumet»
Lytte til strømmingsinnhold fra Amazon Music	«Alexa, spill litt jazz»
Avsplillingskontroll	«Alexa, spill neste sang.»
	«Alexa, stopp musikken.»
	«Alexa, hvilken sang er dette?»
Værinformasjon «Alexa, hvordan er været?»
Tidtakeroppsett	«Alexa, angi en nedtelling om 10 minutter.»

Komme i gang med Alexa på Amazon-produkter (fungerer med Alexa)

• Denne funksjonen støttes kanskje ikke, avhengig av modellen eller det geografiske området.
• Denne funksjonen støtter bare noen språk, og de støttede funksjonene kan variere avhengig av det geografiske området.
• Se Samsung-nettstedet (www.samsung.com) for produktspesifikasjon eller kompatibilitet.
• Denne tjenesten leveres av Amazon og kan avsluttes når som helst. Samsung påtar seg ikke noe ansvar for tilgjengeligheten av tjenesten.
• Appskjermen Amazon Alexa kan endres uten forutgående varsel.

Koble til og bruke med et Amazon-produkt (Amazon Echo)

Du kan bruke en Amazon Echo-enhet til å styre Soundbar og dra nytte av musikkfunksjonene som tilbys av Amazon Echo.

For å bruke Amazon Alexa må du ha en Amazon-konto for å koble til Soundbar via nettverket.

1. Installer SmartThings-appen på mobilenheten din, og start den.
2. Angi Alexa-kontoen ved å følge instruksjonene i appen, og logg deg på tjenesten.

Bruk talekommandoer til å styre Soundbar

- Amazon Echo-tjenesten som du kan bruke med din Soundbar, er begrenset til musikk. De andre tjenestene som tilbys av Amazon Echo, slik som nyheter og vær, kan kun benyttes via din Amazon Echo-enhet.

Utløser + kommando + høyttalernavn

* For å bruke talekommandoer for Soundbar som heter Stua

Handling Talekommando
Forå angi volumnivå til 5	«Alexa Angi volumet til 5 på Stua»
Forå øke volumnivået	«Alexa Volum opp på Stua»
Forå dempe lyden	«Alexa Demp på Stua»
Forå lytte til en radiokanal som heter KISS FM	«Alexa Spill Kiss FM på Stua»
Forå spille av neste sang	«Alexa Neste sang på Stua»
Forå stoppe lyden	«Alexa Stopp på Stua»
Forå slå av lyden	«Alexa Slå av på Stua»

Bruke Tap Sound

Trykk på Soundbar med mobilenheten for å spille av lydinnholdet på mobilenheten med Soundbar.

• Denne funksjonen er kanskje ikke støttet, avhengig av mobilenheten.
• Denne funksjonen er kun kompatibel med Samsung-mobilenheter med Android 8.1 eller nyere.

1. Slå på Tap Sound-funksjonen på mobilenheten.

- Hvis du vil ha informasjon om hvordan du slår på funksjonen, kan du se Angi Tap Sound-funksjonen nedenfor.

1. Trykk på Soundbar med mobilenheten. Velg "Start now" i det viste meldingsvinduet.

En tilkobling etableres mellom mobilenheten og Soundbar via Bluetooth.

1. Spill av lydinnholdet på mobilenheten med Soundbar.

2. Denne funksjonen kobler en mobilenhet til Soundbar via Bluetooth ved å registrere vibrering som skjer när enheten berører Soundbar.

3. Forsikre deg om at mobilenheten ikke trykker på et skarpt hjørne av Soundbar. Soundbar eller mobilenheten kan få riper eller bli ødelagt.
4. Det anbefales at mobilenheten dekkes med et deksel. Bank lett på det brede området i den øvre delen av Soundbar, uten å bruke for mye kraft.

- For å bruke denne funksjonen, oppdater SmartThings-appen til den nyeste versjonen.

Funksjonen er kanskje ikke støttet, avhengig av appversjonen.

Angi Tap Sound-funksjonen

Bruk SmartThings-appen til å slå på Tap View, Tap Sound-funksjonen.

1. På mobilenheten, kjør SmartThings-appen.
2. Velg (≡→_) på SmartThings-appskjermen som vises på mobilenheten.
3. Still "Tap View, Tap Sound" til På for å la funksjonen fungere när en mobilenhet beveger seg i nærheten av Soundbar. Funksjonen er slått på.

MERKNAD

• Når mobilenheten er i strømsparingsmodus, vil Tap Sound-funksjonen ikke fungere.
• Tap Sound-funksjonen fungerer kanskje ikke hvis det er enheter i nærheten av Soundbar som forårsaker radioforstyrrelser, for eksempel elektriske enheter. Forsikre deg om at enheter som kan forårsake radioforstyrrelser, er plassert i tilstrekkelig avstand fra Soundbar.

Denne funksjonen er kanskje ikke tilgjengelig i enkelte land.

Koble til og bruk et Apple-produkt

• Med AirPlay 2 kan du styre hjemmets lydsystem fra iPhone-, iPad-, HomePod- eller Apple TV-enheten din.
• Denne Samsung Soundbar støtter AirPlay 2 og krever iOS 11.4 eller nyere.

MERKNAD

- Bekreft at Soundbar er koble til Wi-Fi. (Se Metode 2. Koble til via Wi-Fi (trådløst nettverk))

10 INSTALLERE VEGG FESTET

• Må bare monteres på vertikal vegg.
• Må ikke monteres på et sted med høy temperatur eller fuktighet.
• Kontroller om veggen er sterk nok til å holde produktets vekt. Hvis ikke må du forsterke veggen eller velge et annet monteringssted.
• Kjøp og bruk festeskruer eller forankringer som er hensiktsmessige for den aktuelle veggtypen (gipsplater, jernplate, tre osv.). Skru om mulig skruene inn i veggstendere.

• Kjøp veggfesteskruer i henhold til typen og tykkelsen på veggen du vil montere Soundbar på.

• Diameter: M5

• Lengde: 35 mm eller lengre anbefales.

- Koble kabler fra enheten til eksterne enheter før du monterer Soundbar på veggen.

- Forviss deg om at enheten er slått av og koblet fra strømuttaket før du monterer den. Hvis du ikke gjør det, kan det resultere i elektrisk støt.

Veggfestets komponenter

Veggmonteringsveiledning x 2 x 2 (M4 x L10)

Festeskrue Skrue

Vinkelstøttemontering

1. Rett inn veggemonteringsførerens midtlinje med midten på TV-en (hvis du monterer Soundbar nedenfor TV-en), og fest veggfesteføreren til veggen med tape.

- Hvis du ikke monterer nedenfor en TV, plasserer du midtlinjen i midten av installasjonsområdet.

Midsttilt linje

1. Skyv en pennespiss eller spiss blyant gjennom midten av A-TYPEbildene på hver side av veiledningen for å merke hullene for støteskruene, og fjern deretter veggfesteføreren.

1. Bor et hull i veggen ved hvert merke ved hjelp av en drill.

- Hvis merkene ikke samsvarer med plasseringen av stiftene, må du passe på at du setter inn egnede ankere eller Molly-plugger i hullene før du setter inn støtteskruene. Hvis du bruker ankerskruer eller Molly-plugger, må du sørge for at hullene du borer, er store nok for ankerskruene eller Molly-pluggene du skal bruke.

1. Skyv en skrue (følger ikke med) gjennom hver festeskrue, og skru deretter til hver skrue i hullet.

1. Installer de 2 brakettveggfestene i riktig retning nederst på Soundbar ved å bruke 2 skruer.

- Når du monterer, må du passe på at hengedelen av brakettveggfestene er plassert på baksiden av Soundbar.

Baksiden av Soundba

Høyre side av Soundbar

1. Installer Soundbar med festede brakettveggfester ved å henge brakettveggfestene på festeskruene på veggen.

1. Skyv Soundbar ned som vist nedenfor, slik at veggbrakettfestene hviler trygt på festeskruene.

- Sett inn festeskruene i den brede (nederste) delen av brakettveggfestene, og skyv brakettveggfestene ned slik at brakettveggfestene hviler trygt på festeskruene.

For montering, fest gummiføttene til bunnen av Soundbar før du plasserer den over TV-stativet. Pass på at du fester gummiføttene slik at disse ikke ligger utenfor kantene på TV-stativet. Se illustrasjonen nedenfor.

Gummifot

Rett inn midten av Soundbar med midten av TV-en som vist på bildet, og plasser Soundbar forsiktig på TV-stativet.

Nå plasserer du mikrofonen foran stativet slik at talegjenkjenning ikke forstyrres.

TV

Høyre side av Soundbar

MERKNAD

• Forsikre deg om at Soundbar er plassert på en jevn og solid overflate.
• Utilstrekkelig avstand fra TV-en kan føre til talegjenkjenningsproblemer og akustiske problemer.

12 PROGRAMVAREOPPATERING

Automatisk oppdatering

Når Soundbar er koblet til Internett, skjer programvareoppdateringer automatisk selv om Soundbar er slått av.

- For å bruke automatisk oppdatering-funksjonen, må Soundbar være koblet til Internett.

Wi-Fi-tilkoblingen til Soundbar avsluttes hvis Soundbar-strømledningen er koblet fra eller strømmen er slått av. Hvis det oppstår strømbrudd og strømmen kommer tilbake, eller du kobler til strømledningen igjen, slår du på Soundbar, og deretter kobler du den til Internett.

USB-oppdatering

Bunnen av Soundbar €23

Samsung kan tilby oppdateringer for Soundbar-systemets fastvare i fremtiden.

Når en oppdatering er tilgjengelig, kan du oppdatere Soundbar ved å koble USB-stasjonen som inneholder oppdateringsfastvaren til SERVICE-porten på Soundbar.

1. Gå til Samsung-nettstedet (www.samsung.com) → søk etter modellnavnet fra menyalternativet for kundesenteret.

- Mer informasjon om oppdatering finnes i oppgraderingsveiledningen.

1. Last ned oppgraderingsfilen (USB-type).
2. Pakk ut filen og opprett en mappe med filnavnet.
3. Lagre den opprettede mappen i en USB-minnepinne og koble den deretter til Soundbar.

4. Slå på Soundbar. Deretter oppdateres produktet innen 3 minutter og viser følgende melding UPDATE.

5. Under oppdateringen må du ikke slå av eller fjerne USB-en.

6. Hvis UPDATE ikke vises i skjermvinduet, kobler du strømledningen fra Soundbar og kobler den til igjen.
7. Når den nyeste versjonen er installert, utføres det ingen oppdatering.
8. Det kan hende at oppdatering ikke støttes, avhengig av USB-typen.

Initialisering

Oversiden av Soundbar

INIT

Når Soundbar er på, trykker du på—(Volum)-knappene på enheten samtidig i minst 5 sekunder. INIT vises på skjermen, og Soundbar er initialisert.

FORSIKTIG

- Alle innstillingene for Soundbar er initialisert. Pass på at du bare utfører dette när initialisering er nødvendig.

13 FEILS∅KING

- Sjekk om strømkabelen til Soundbar er riktig satt inn i stikkontakten.

• Når du har fjernet strømledningen, sett den inn igjen.
• Fjern strømledningen fra den eksterne enheten og prøv igjen.
• Hvis det ikke er noe signal, slås Soundbar automatisk av etter en viss periode. Slå på strømmen. (Se side 9.)

• Pek fjernkontrollen rett mot Soundbar.
• Bytt ut batteriene med nye.

- Mikrofonen er slått av.

Lyden sendes ikke ut fra Soundbar.

• Volumet på Soundbar er for lavt eller dempet. Juster volumet.
- Når en ekstern enhet (STB, Bluetooth-enhet, mobilenhet, etc.) er tilkoblet, justerer du volumet på den eksterne enheten.
- For lydutgang fra TV-en velger du Soundbar. (Samsung-TV: Hjem (☐) → Innstillinger (☐) → Lyd → Lydutgang → Velg Soundbar)
- Kabelforbindelsen til Soundbar er muligens ikke løs. Fjern kabelen og koble til igjen.
- Fjern strømledningen helt, koble til igjen og slå på strømmen.
- Initialiser produktet og prøv igjen. (Se side 31.)

• Kontroller om LED-indikatoren på baksiden av subwooferen er på og lyser blått. Koble til Soundbar og subwooferen på nytt hvis lampen blinker blått eller lyser rødt. (Se side 14.)
• Du kan oppleve et problem hvis det er en hindring mellom Soundbar og basshøyttaleren. Flytt enhetene til et område uten hindringer.
• Andre enheter som sender radiofrekvenssignaler i nærheten, kan forstyrre tilkoblingen. Hold høyttaleren unna slike enheter.
• Fjern og koble til strømpluggen på nytt.

Basshøyttalervolumet er for lavt

• Det opprinnelige volumet på innholdet du spiller kan være lavt. Prøv å justere basshøyttalernivået. (Se side 10.)
• Bring basshøyttaleren nærmere deg.

- Enheten din kan ikke spille av inngangssignalet. Endre TV-ens lydutgang til PCM eller Dolby Digital. (For en Samsung-TV: Hjem (n) → Innstillinger (→ Lyd → Ekspertinnstillinger → Digitalt utgangslydformat)

• Når du kobler til en ny enhet, bytter du til BTPAIRING for å koble til. (Trykk på ✝ PAIR-knappen på fjernkontrollen, eller trykk på ∅ (Mikrofon av/på)-knappen på kroppen i minst 5 sekunder.)
• Hvis Soundbar er koblet til en annen enhet, kobler du fra enheten først for å bytte enheten.
• Koble den til igjen etter at du har fjernet Bluetooth-høyttalerlisten på enheten du vil koble til. (Samsung-TV: Hjem (☐) → Innstillinger (☐) → Lyd → Lydutgang → Bluetooth-høyttalerliste)
• Den automatiske TV-tilkoblingen kan være deaktivert. Når Soundbar er i BTREADY, trykker du og holder inne venstre-knappen på Soundbar-fjernkontrollen i 5 sekunder for å velge ON-TV CONNECT. Hvis du ser OFF-TV CONNECT, trykker du og holder inne venstre-knappen igjen i 5 sekunder for å bytte valget.
• Fjern og koble til strømpluggen på nytt, og prøv deretter på nytt.
• Initialiser produktet og prøv igjen. (Se side 31.)

Lyden blir borte när den er koblet til via Bluetooth.

• Enkelte enheter kan forårsake radioforstyrrelser hvis de er plassert for nære Soundbar, f.eks mikrobølgeovn, trådløse rutere og lignende.
• Hvis enheten som er koblet til Bluetooth, flyttes for langt bort fra Soundbar, kan det gjøre at lyden blir borte. Flytt enheten nærmere Soundbar.
• Hvis en del av kroppen din er i kontakt med Bluetooth-mottakeren eller produktet er installert på metallmøbler, kan det oppstå lydbrudd. Sjekk installasjonsmiljøet og bruksbetingelsene.

• Sjekk om den trådløse ruteren er på.
• Slå av ruteren, slå den på igjen og prøv på nytt.
• Soundbar kobles ikke til hvis det trådløse signalet er for svakt. Prøv å flytte ruteren nærmere Soundbar eller å fjerne eventuelle gjenstander som er mellom Soundbar og ruteren.
• Hvis den trådløse ruteren er ny, må du konfigurere høyttalerens nettverksinnstillinger på nytt.

- Når du slår av Soundbar mens du ser på TV, er strømsynkronisering med TV-en deaktivert. Slå først av TV-en.

AVA-funksjonen er ikke tilgjengelig i følgende tilfeller.

• AVA-funksjonen er ikke tilgjengelig när du bruker Q-symphony-funksjonen.
• AVA-funksjonen er ikke tilgjengelig när mikrofonen er slått av.

Auto EQ-justeringsprosessen mislyktes.

• Bruk telefonen, nettbrettet eller datamaskinen som en fjernkontroll for Spotify. Gå til spotify.com/connect for å lære hvordan
• Spotify-programvaren er underlagt tredjepartslisenser som finnes her: https://www.spotify.com/connect/third-party-licenses.

Works with

Apple AirPlay

• Figurer og illustrasjoner i denne brukerhåndboken er bare oppgitt for referanse og kan avvike fra det faktiske produktutseendet.
• Det kan tilkomme et administrasjonsgebyr hvis enten
  (a) en tekniker blir kalt ut på din forespørsel, og det ikke blir funnet noen feil med produktet (dvs. der du ikke har lest denne brukerhåndboken godt nok)
  (b) du leverer enheten til reparasjon, og der det ikke blir funnet noe feil med produktet (dvs. der du ikke har lest denne brukerhåndboken godt nok)
• Du vil bli informert om administrasjonsgebyret før du får en tekniker på besøk.

17 SPESIFIKASJONER OG VEILEDNING

Spesifikasjoner

Modellnavn HW-Q900A / HW-Q910A
Vekt 7,1 kg
Mål (B × H × D) 1232,0 x 69,5 x 138,0 mm
Driftstemperaturområde +5°C til +35°C
Driftsfuktighetsområde 10–75 %
FORSTERKERNominell utgangseffekt ((18 W x 6) + (10 W x 3) + (18 W x 6)) + 160 W
Støttede avspillingsformater	Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOSDTS 5.1ch / DTS HD / DTS-HD Master Audio / DTS:X / LPCM 8Ch
UTGANGSEFFEKT FOR TRÅDL∅S ENHETMaksimal effekt for Wi-Fi	100 mW ved 2,4G–2,4835 GHz, 200 mW ved 5,15–5,25 GHz,100 mW ved 5,25–5,35 GHz og 5,47–5,725 GHz
UTGANGSEFFEKT FOR TRÅDL∅S ENHETMaksimal effekt for BT 100 mW ved 2,4–2,4835 GHz
UTGANGSEFFEKT FOR TRÅDL∅S ENHETMaksimal effekt for SRD 25 mW ved 5,775–5,875 GHz
Subwoofernavn PS-WA95B
Vekt 9,8 kg
Mål (B × H × D)	210 x 403 x 403 mm
FORSTERKERNominell utgangseffekt	160 W
UTGANGSEFFEKT FOR TRÅDL∅S ENHETMaksimal effekt for SRD 25 mW ved 5,775–5,875 GHz

MERKNAD

• Samsung Electronics Co., Ltd forbeholder seg retten til å endre spesifikasjonene uten forvarsel.
  • Vekt og mål er omtrentlige.

Forholdsregel: Soundbar startes på nytt automatisk hvis du slår Wi-Fi på eller av.

Totalt strømforbruk i ventemodus (W)	70 W
Wi-FiPortdeaktiveringsmetode	Trykk på knappen ID SET på bunnpanelet til Soundbar i 30 sekunder for å slå Wi-Fi av/på.
BluetoothPortdeaktiveringsmetode	Trykk på knappen NETWORK på bunnpanelet til Soundbar i 30 sekunder for å slå Bluetooth av/på.

- Samsung erklærer herved at dette radioutstyret er i samsvar med kravene i direktiv 2014/53/EU og de relevante britiske lovfestede bestemmelsene.

Du finner hele samsvarserklæringen her:

http://www.samsung.com. Gå til Støtte og angi modellnavnet.

Dette utstyret kan brukes i alle EU-land og i Storbritannia.

Funksjonen 5 GHz WLAN (Wi-Fi eller SRD) på dette utstyret kan bare brukes innendørs.

[Korrekt avhending av batterier i dette produktet]

(Gjelder i land med avfallssortering)

Denne merkingen på batteriet, håndboken eller emballasjen angir at batteriene i dette produktet ikke skal kastes sammen med annet husholdningsavfall ved slutten av sin levetid. Der det er merket, angir de kjemiske symbolene Hg, Cd eller Pb at batteriet inneholder kvikksølv, kadmium eller bly over referansenivåene i EU-direktiv 2006/66.

Hvis batteriene ikke avhendes på riktig måte, kan disse stoffene skade menneskers helse eller miljøet.

For å beskytte naturressursene og for å fremme gjenbruk av materialer bervi deg holde batterier adskilt fra andre typer avfall og resirkulere dem ved å levere dem på din lokale mottaksstasjon.

Korrekt avhending av dette produktet

(Avfall fra elektrisk og elektronisk utstyr)

(Gjelder i land med avfallssortering)

Denne merkingen som vises på produktet, dets tilbehør eller dokumentasjon, indikerer at produktet eller det elektroniske tilbehøret (for eksempel lader, headset, USB-kabel) ikke skal kastes sammen med annet husholdningsavfall ved slutten av levetiden. For å hindre potensiell skade på miljøet eller helseskader grunnet ukontrollert avfallsavhending bervi om at dette avfallet holdes adskilt fra andre typer avfall og resirkuleres på ansvarlig måte for å fremme bærekraftig gjenbruk av materielle ressurser.

Private forbrukere bør kontakte enten forhandleren de kjøpte produktet av, eller lokale myndigheter for detaljer om hvor og hvordan disse artiklene kan resirkuleres på en miljøvennlig måte.

Forretningsbrukere bør kontakte sin leverandør og undersøke vilkårene i kjøpskontrakten. Dette produktet og det elektroniske tilbehøret skal ikke blandes med annet kommersielt avfall som skal kastes.

∅nsker du informasjon om Samsungs miljøengasjement og produktspesifikke lovpålagte forpliktelser, f.eks. REACH, WEEE, Batterier kan du gå til: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Utilizar o som Spacefit

Undersidespanelen på Soundbar....7

16 Viktig information om service 33

Undersidespanelen på Soundbar

POWER 2 3 ID SET INDUSTRY-BEAST NETWORK SERVICE 4 DIGITAL AUDIO IN (CORICAL) 5 HOM 12 6 HOM 1 7 HOM TO TV (CATE/MAT)

Undersidan av Soundbar
