Produkta veids	Bezvadu skaņas josla ar zemfrekvences skaļruni
Zīmols un modelis	Samsung HW-Q910A
Galvenā bloka izmēri (P x H x D)	1232,0 x 69,5 x 138,0 mm
Galvenā bloka svars	7,1 kg
Zemfrekvences skaļruņa izmēri (P x H x D)	210,0 x 403,0 x 403,0 mm
Zemfrekvences skaļruņa svars	9,8 kg
Barošana	Maiņstrāva, izmantojot pievienoto barošanas vadu
Enerģijas patēriņš gaidīšanas režīmā	7,0 W
Kopējā izejas jauda	330 W (18 W x 6 + 10 W x 3 + 18 W x 6 + 160 W)
Atbalstītie audio formāti	Dolby Atmos, Dolby TrueHD, DTS:X, LPCM 8 kanāli
Savienojamība	HDMI (eARC/ARC), HDMI ieeja (x2), optiskais, Bluetooth, Wi-Fi, USB (serviss)
Audio funkcijas	Adaptīvā skaņa, Q-Symphony, Spacefit Sound+, Aktīvais balss pastiprinātājs (AVA), Auto EQ
Sienas stiprinājums	Iespējams ar komplektā iekļauto montāžas komplektu
Tīrīšana un apkope	Mīksta, sausa drāniņa, izvairīties no abrazīviem tīrīšanas līdzekļiem struktūrai
Drošība	Nepakļaut mitrumam, atvienot no elektrotīkla pērkona negaisa laikā, nodrošināt ventilāciju
Iepakojuma saturs	Skaņas josla, zemfrekvences skaļrunis, tālvadības pults ar baterijām, HDMI kabelis, sienas stiprinājuma rokasgrāmata, skrūves un gumijas kājiņas
Programmatūras atjaunināšana	Automātiska, izmantojot Wi-Fi, vai manuāla, izmantojot USB portu
Saderība	Apple AirPlay 2, Amazon Alexa, SmartThings, Spotify Connect

Bieži uzdotie jautājumi - HW-Q910A SAMSUNG

Kā savienot skaņas joslu ar televizoru?

Izmantojiet HDMI kabeli, lai savienotu skaņas joslas HDMI TO TV (eARC/ARC) portu ar televizora HDMI IN (ARC) portu. Pēc tam skaņas joslā atlasiet D.IN režīmu. Varat izmantot arī optisko kabeli vai Bluetooth savienojumu, ja televizors to atbalsta.

Kā savienot skaņas joslu ar viedtālruni, izmantojot Bluetooth?

Nospiediet tālvadības pults pogu Bluetooth PAIR, lai pārslēgtos uz režīmu BT PAIRING. Viedtālrunī Bluetooth ierīču sarakstā atlasiet [AV] Samsung Soundbar Q900A / Q910A. Ja tiek prasīts, PIN kods ir 0000.

Kā baudīt Dolby Atmos skaņu?

Lai klausītos Dolby Atmos saturu, pievienojiet saderīgu avotu (Blu-ray atskaņotāju, spēļu konsoli) skaņas joslas HDMI 1 vai HDMI 2 portam. Pārliecinieties, ka atskaņotājs ir iestatīts uz Bitstream (nepārveidots) un skaņas josla ir režīmā HDMI 1/2. Ekrānā tiek rādīts DOLBY ATMOS.

Zemfrekvences skaļrunis neizveido savienojumu, ko darīt?

Pārbaudiet, vai zemfrekvences skaļruņa un skaņas joslas barošanas kabeļi ir pievienoti. Ja aizmugurējā indikators mirgo zilā krāsā, veiciet manuālu savienojumu: 5 sekundes turiet nospiestu pogu ID SET zemfrekvences skaļruņa aizmugurē, pēc tam 5 sekundes turiet nospiestu tālvadības pults pogu Augšup, līdz tiek parādīts ID SET. Indikatoram jākļūst zilam pastāvīgi.

Tālvadības pults nedarbojas, ko darīt?

Pārbaudiet baterijas (AA) un to virzienu. Pavērsiet tālvadības pulti tieši pret skaņas joslu. Ja problēma joprojām pastāv, izņemiet baterijas, ievietojiet tās atpakaļ un mēģiniet vēlreiz. Noņemiet šķēršļus starp tālvadības pulti un skaņas joslu.

Kā atjaunināt skaņas joslas programmatūru?

Automātiska atjaunināšana notiek, izmantojot Wi-Fi, ja skaņas josla ir savienota ar internetu. Manuālai atjaunināšanai lejupielādējiet failu no Samsung vietnes, izsaiņojiet to USB zibatmiņā, pievienojiet to skaņas joslas SERVICE portam un ieslēdziet to. Atjaunināšanas laikā ekrānā tiek rādīts UPDATE.

Kā tīrīt skaņas joslu?

Izmantojiet mīkstu, sausu drāniņu, lai notīrītu putekļus. Stipriem traipiem viegli mitriniet drānu ar ūdeni un neitrālu mazgāšanas līdzekli (trauku mazgāšanas līdzekli). Nekavējoties nosusiniet ar sausu drānu. Nekad neizmantojiet abrazīvus līdzekļus, spirtu vai šķīdinātājus.

Vai es varu piestiprināt skaņas joslu pie sienas?

Jā, izmantojiet komplektā iekļauto sienas stiprinājuma rokasgrāmatu un skrūves. Urbjiet caurumus pēc rokasgrāmatas, ja nepieciešams, ievietojiet dībeļus, pēc tam pieskrūvējiet sienas kronšteinus. Piestipriniet āķus skaņas joslas aizmugurē un pakariet to. Pārliecinieties, ka siena var izturēt svaru (7,1 kg).

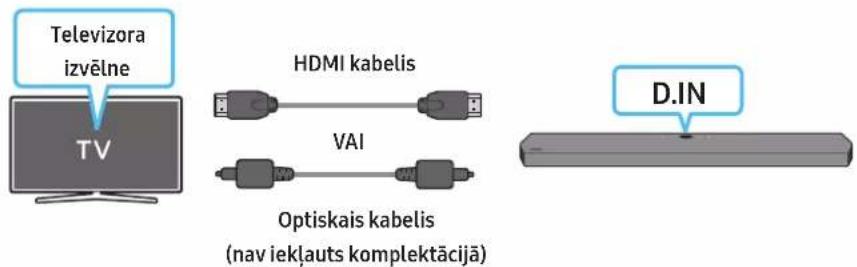

Kas ir Q-Symphony funkcija?

Q-Symphony sinhronizē skaņas joslu ar saderīga Samsung televizora skaļruņiem, lai radītu ieskaujošāku skaņu. Savienojiet skaņas joslu, izmantojot HDMI vai optisko kabeli, pēc tam televizora audio izvades izvēlnē atlasiet TV+Soundbar.

Kā atiestatīt skaņas joslu?

Ieslēdziet skaņas joslu, pēc tam vienlaikus vismaz 5 sekundes turiet nospiestas pogas - un + (Skaļums) uz ierīces. Ekrānā tiek rādīts INIT, un visi iestatījumi atgriežas rūpnīcas vērtībās. Uzmanību: šī darbība dzēš visus jūsu iestatījumus.

LIETOŠANAS INSTRUKCIJA HW-Q910A SAMSUNG

Skaidrojumus par simboliem, kas var būt redzami uz jūsu Samsung izstrādājuma, skatiet tālāk tabulā.

	UZMANĪBU!ELEKTROŠOKA RISKS. NEATVERIET.
	Šis simbols norāda, ka iekšpusē pastāv augsts spriegums.Jebkāda veida saskare ar jebkādu šī izstrādājuma iekšējo daļu ir bīstama.
	Šis simbols norāda, ka izstrādājuma komplektācijā ir iekļauta svarīga literatūra par izmantošanu un apkopi.
	Il klases izstrādājums: šis simbols norāda, ka nav nepieciešams drošības savienojums ar elektrisko zemējumu.Ja šis simbols nav redzams uz izstrādājuma ar strāvas vadu, izstrādājumam IR JĀIZVEIDO drošs savienojums ar aizsargzemējumu (zemējumu).
	Mainstrāvas spriegums: ar šo simbolu apzīmētais nominālais spriegums ir mainstrāvas spriegums.
	Līdzstrāvas spriegums: ar šo simbolu tiek apzīmēts nominālais līdzstrāvas spriegums
	Uzmanību! Skatiet lietošanas instrukciju: Šis simbols norāda, ka lietotājam jāiepazīstas ar lietotāja rokasgrāmatu, lai iegūtu ar drošību saistītu informāciju.

BRĪDINĀJUMS

- Lai mazinātu elektrošoka risku, nepakļaujiet šo ierīci lietum un mitrumam.

UZMANĪBU!

• LAI NOVĚRSTU ELEKTROŠOKA RISKU, NOVIETOJIET SPRAUDNĄ PLATO PLAKANO ZARU PRET SPRAUGU UN PILNĪBĀ IEVIETOJIET KONTAKTTAPU SPRAUGĀ.
• Šī ierīce vienmēr ir jāpievieno mainstrāvas kontaktligzdai ar aizsargzemējuma savienojumu.
• Lai atvienotu ierīci no elektrotikla, spraudnis ir jāatvieno no elektrotikla kontaktligzdas, tāpēc elektrotikla spraudnim ir jābūt viegli pieejamam.
• Sargājiet šo ierīci no pilošiem vai izšlakstītiem škidrumiem. Nenovietojiet uz ierīces priekšmetus, kas pildīti ar škidrumu, piemēram, vāzes.
• Lai pilnibā izslēgtu šo ierīci, strāvas vada kontaktdakša ir jāatvieno no sienas kontaktligzdas. Šī iemesla dēļ barošanas spraudnim vienmēr ir jābūt viegli un ātri pieejamam.

PIESARDZĪBAS PASĀKUMI

1. Nodrošiniet, ka mainstrāvas padeves avots jūsu mājā atbilst strāvas prasībām, kas norāditas uz identifikācijas uzlīmes, kas atrodas izstrādājuma apakšdalā. Novietojiet izstrādājumu horizontāli uz piemērota pamata (mēbelēm), lai ap to būtu pietiekami daudz brīvas vietas ventilācijai (7\~10 cm). Pārliecinieties, ka ventilācijas spraugas nav aizsegtas. Nenovietojiet ierīci uz pastiprinātājiem vai cita aprīkojuma, kas var sakarst. Šī ierīce nav paredzēta nepārtrauktai lietošanai. Lai ierīci pilnīgi izslēgtu, atvienojiet mainstrāvas spraudni no sienas kontaktligzdas. Atvienojiet ierīci no elektrības, ja to nelietosiet ilgāku laika posmu.
2. Negaisu laikā atvienojot strāvas vada kontaktdakšu no sienas kontaktligzdas. Sprieguma maksimālā līmeņa sasniegšana zibens dēļ var izraisīt ierīces bojājumus.
3. Nepakļaujiet ierīci tiešai saules staru vai citu siltuma avotu iedarbībai. Tas var izraisīt ierīces pārkaršanu un darbības traucējumus.
4. Sargājiet izstrādājumu no mitruma (piemēram, vāzēm) un pārmērīga karstuma (piemēram, kamīna) vai aprīkojuma, kas rada spēcīgu magnētisko vai elektrisko lauku. Atvienojiet strāvas vadu no maiņstrāvas kontaktligzdas, ja ierīces darbība ir traucēta. Šis izstrādājums nav paredzēts lietošanai rūpnieciskos apstākļos. Tas ir paredzēts tikai personiskai lietošanai. Ja izstrādājums tiek glabāts zemā temperatūrā, var izveidoties kondensāts. Ja ziemas laikā transportējat šo ierīci, nogaidiet aptuveni divas stundas pēc tās novietošanas telpā, līdz ierīce ir telpas temperatūrā, un tikai pēc tam to lietojiet.
5. Šajā izstrādājumā izmantotā baterija satur kīmiskas vielas, kas ir kaitīgas videi. Neizmetiet bateriju sadzīves atkritumos. Nepakļaujiet bateriju augstas temperatūras, tiešas saules gaismas vai liesmu iedarbībai. Nepievienojiet baterijas īsslēgumam, neizjauciet un nepārkarsējiet to. UZMANĪBU! Ja baterija tiek nepareizi nomainīta, pastāv sprādziena risks. Nomainiet tikai ar tāda paša vai atbilstoša nomināla bateriju.

Auduma tirišana

Netīrumus un traipus notīriet no izstrādājuma virsmas nekavējoties.

Dažas vielas var būt grūtāk iztīrīt, jo īpaši pēc ilgāka laika.

UZMANĪBU

• Lai savāktu puteklus, pirkstu nospiedumus un līdzīgas lietas, izmantojiet puteklsūcēju vai atspalvotāja rullīti.
• Dažas tirišanas birstes var sabojāt produktu atkaribā no ietvertajiem materiāliem.
• Dvieli un tirišanas drānas var atstat škiedras vai netīrumus uz produkta.
• Nelietojiet nagu un citus instrumentus, lai noskrāpētu netīrumus. Tas var sabojāt audumu.
• Lai nonemtu ellu vai škidruma traipus, izmantojiet baltu un tīru drānu, kas samitrināta arūdeni. Ja traips nepadodas, paberzējiet to arūdens un neitrāla mazgāšanas līdzekļa (piemēram, trauku mazgāšanas līdzekļa) maisījumā samitrinātu drānu.
• Mazgāšanas līdzeklis vai tīrīšanas līdzeklis, kas nav neitrāls, var izmainit krāsu vai sabojāt audumu.
• Pēc tīrīšanas izmantojiet sausu drānu vai matu žāvētāju, lai nožāvētu vietu.
• Nelietojiet pārmērīgu spēku, lai izvairītos no krāsas izmainām vai auduma sabojāšanas.

SATURS

01 Komponentu pārbaude 6

Soundbar augšējais panelis....7

Soundbar apakšējais panelis....7

03 Sistēmas Soundbar tālvadības pults izmantošana 9

Bateriju ievietošana pirms tālvadības pults lietošanas (AA baterijas x 2)....9

Kā izmantot tālvadības pulti....9

Aktivais balss pastiprinātājs (AVA)....10

Slēpto pogu izmantošana (pogas, kurām irvairāk nekā viena funkcija) 11

Izvades specifikācijas dažādiem skaņas efektu režīmiem 11

Soundbar skaļuma pielāgošana, izmantojot TV tālvadības pulti 12

04 Sistēmas Soundbar pievienošana 13

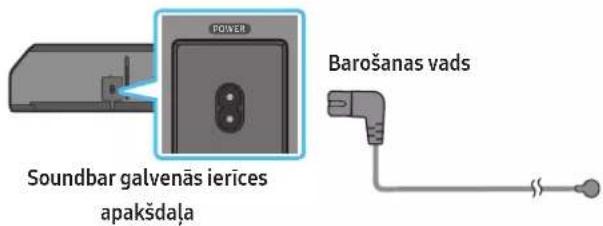

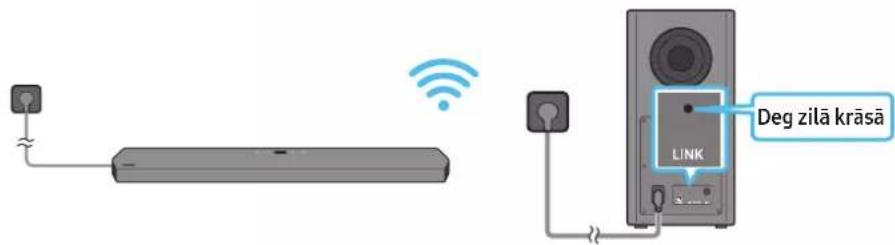

Strāvas un ieriču pievienošana 13

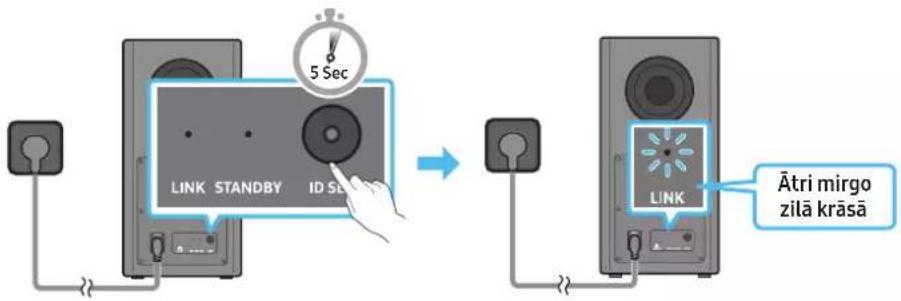

- Zemfrekvenču skalruņa manuāla pievienošana 14

- LED indikatori zemfrekvenču skalruņa aizmugurē....14

- Auto EQ....15

SWA-9500S (iegādājams atseviški) pievienošana Soundbar 15

05 Vadu savienojums ar televizoru 16

1. metode Savienošana, izmantojot HDMI.... 16

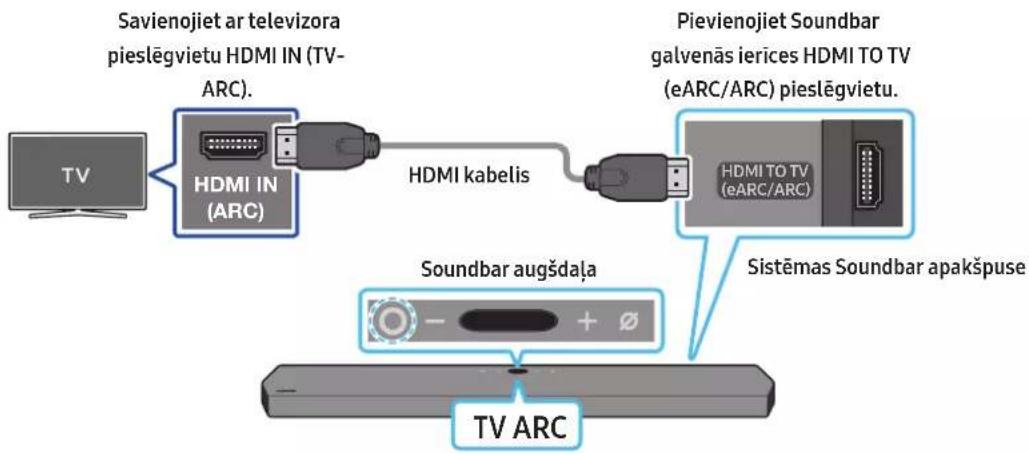

- TV, kas atbalsta HDMI ARC (Audio Return Channel — audio atgriešanas kanāls), pievienošana .... 16

1. metode Savienojuma izveide, izmantojot optisko kabeli 17

06 Bezvadu savienojums artelevizoru 18

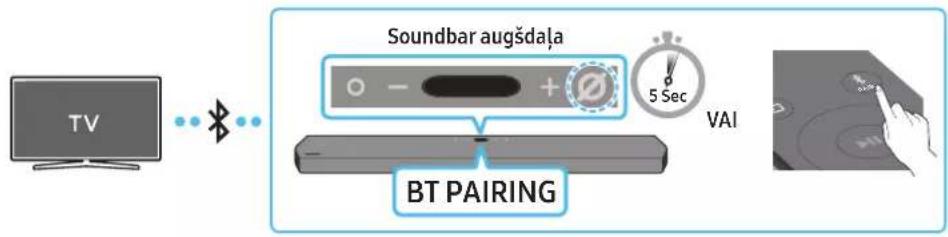

1. metode Savienojuma izveide, izmantojot Bluetooth 18

2. metode Savienošana, izmantojot Wi-Fi 19

07 Ārējās ierīces pievienošana 20

1. metode Savienojuma izveide, izmantojot HDMI kabeli (ar Dolby Atmos dekodēšanas un atskanošanas funkciju)....20

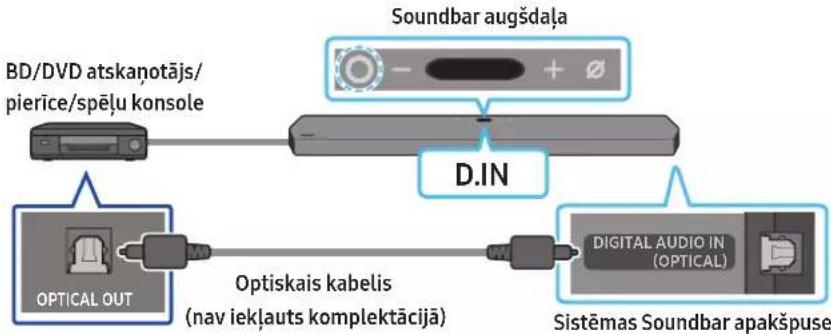

2. metode Savienojuma izveide, izmantojot optisko kabeli 21

08 Mobilās ierīces pievienošana 22

1. metode Savienojuma izveide, izmantojot Bluetooth 22

2. metode Savienojuma izveide, izmantojot Wi-Fi (bezvadu tiklu)....23

Darba sākšana ar Amazon Alexa (iebūvētā Alexa) 24

Darba sākšana ar Alexa Amazon produktā (darbojas ar Alexa) 25

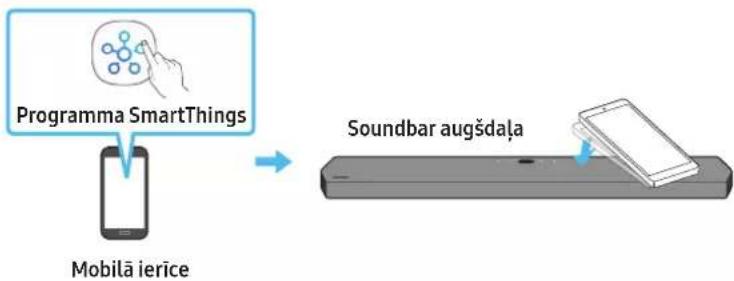

Funkcijas Tap Sound lietošana 26

09 Savienojuma izveide ar Apple AirPlay 2 27

Savienojuma izveide un lietošana ar Apple produktu 27

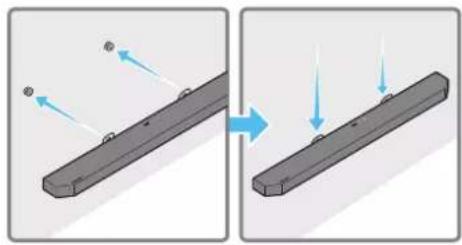

10 Sienas stiprinājuma uzstādīšana 28

Piesardzības pasākumi uzstādīšanas laikā....28

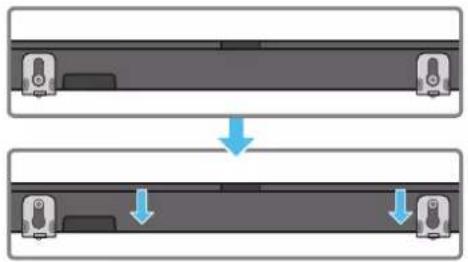

Sienas stiprinājuma komponenti....28

11 Sistēmas Soundbar novietošana virs televizora statīva 29

Koponents 29

12 Programmatūras atjaunināšana 30

Automātiskā atjaunināšana 30

USB atjauninājumi....30

Inicializācija....31

13 Problēmu novēršana 31

14 Licence 33

15 Paziņojums par atvērtā pirmkoda licenci 33

16 Svarīgi paziņojumi par apkalpošanu 33

17 Specifikācijas un norādes 34

Specifikācijas....34

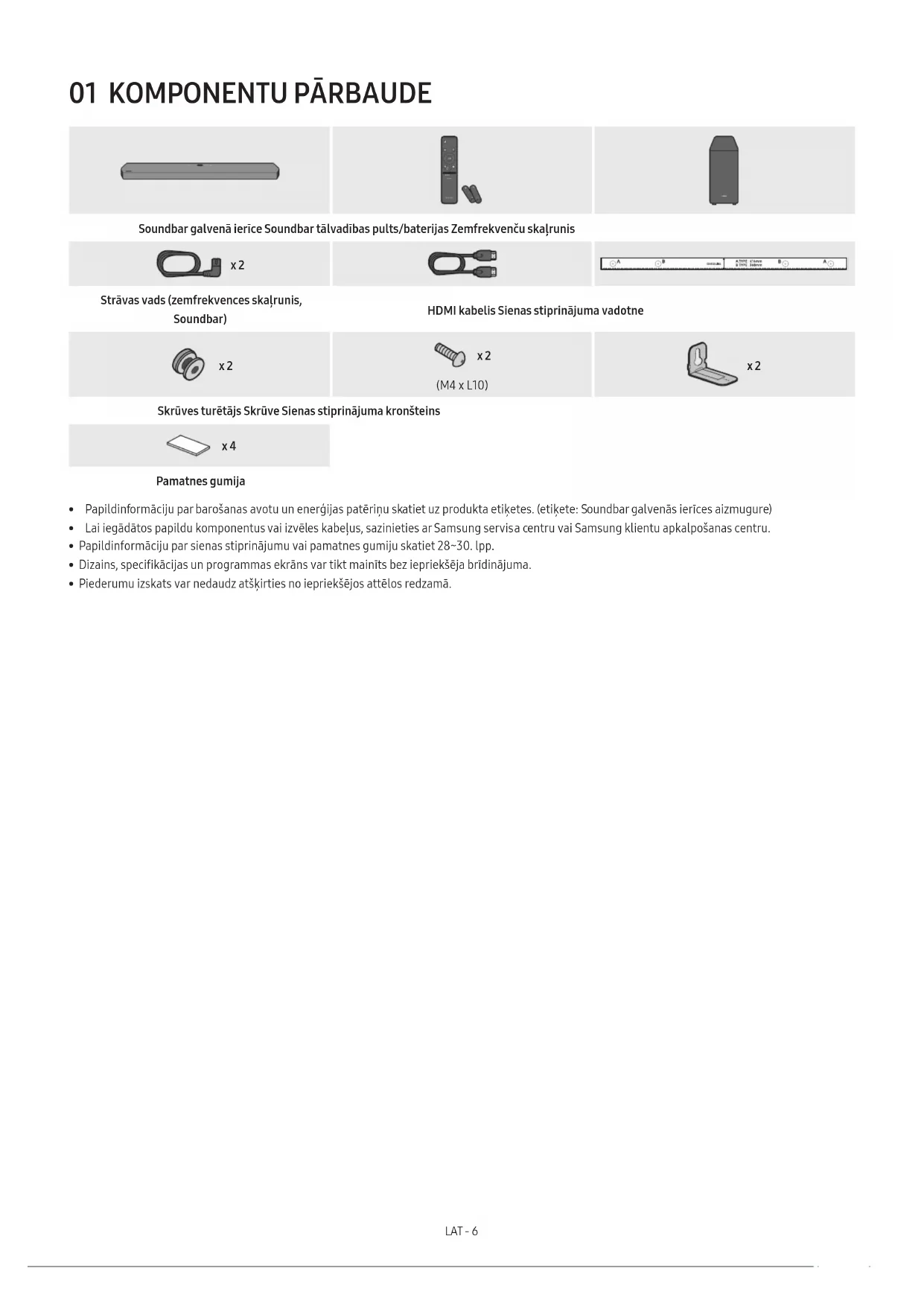

01 KOMPONENTU PÄRBAUDE

Soundbar galvenā ierīce Soundbar tālvadības pults/baterijas Zemfrekvenču skaļrunis

x 2 A B C A7502-010mm E7502-010mm B A

Strāvas vads (zemfrekvences skalrunis, Soundbar)

HDMI kabelis Sienas stiprinājuma vadotne

Skrūves turētājs Skrūve Sienas stiprinājuma kronšteins

x4

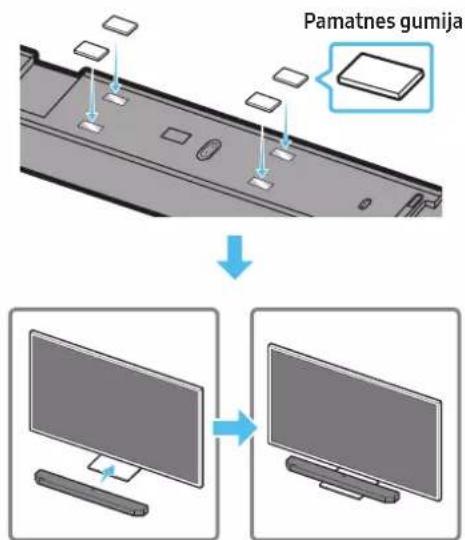

Pamatnes gumija

• Papildinformāciju par barošanas avotu un energijas patērinu skatiet uz produkta etiketes. (etikete: Soundbar galvenās ierīces aizmugure)
• Lai iegādātos papildu komponentus vai izvēles kabelus, sazinieties ar Samsung servisa centru vai Samsung klientu apkalpošanas centru.
• Papildinformāciju par sienas stiprinājumu vai pamatnes gumiju skatiet 28\~30. lpp.
• Dizains, specifikācijas un programmas ekrāns var tikt mainīts bez iepriekšēja brīdinājuma.
• Piederumu izskats var nedaudz atškirties no iepriekšējos attēlos redzamā.

Soundbar augšējais panelis

Novietojiet izstrādājumu tā, lai SAMSUNG logotips būtu augšdaļā. 12 4 Gaismas diožu indikators

1	Poga (vairākas funkcijas)Gaidstāves režimā nospiediet pogu (vairākas funkcijas), lai ieslēgtu Soundbar.Lai mainītu ievades avotu, nospiediet pogu (vairākas funkcijas).
2	DisplejsParāda izstrādājuma statusu un pašreizējo režimu.D.IN → HDMI 1 → HDMI 2 → Wi-Fi → BT
3	Poga (mikrofons ieslēgts/izslēgts)Nospiediet to, lai ieslēgtu vai izslēgtu mikrofonu.Kad mikrofons ir izslēgts, LED indikators iedegas sarkanā krāsā.	Mikrofons izslēgts	Mikrofons ieslēgts
4	Poga—+(skalums)Regulē skalumu.

- Pievienojot mainstrāvas vadu, barošanas poga sāks darboties pēc 4 līdz 6 sekundēm.

- Ieslēdzot šo ierīci, aizkave pirms skanas atskanošanas ir 4 līdz 5 sekundes.

- Ja dzirdat skanu gan no televizora, gan Soundbar, televizora audio atveriet izvělni lestatijumi un mainiet televizora skalruni uz Ārējais skalrunis.

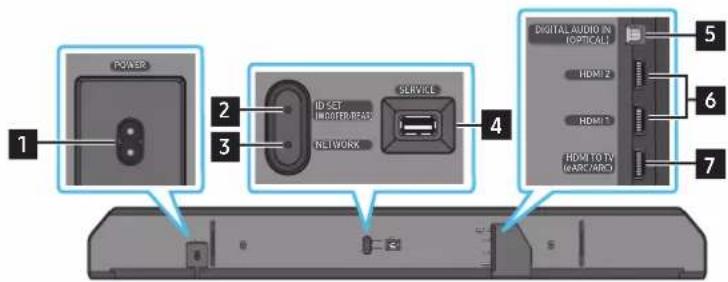

Soundbar apakšējais panelis

POWER ID SET INHOFER/RFAD NETWORK SERVICE 4 DIGITAL AUDIO IN (OPTICAL) HDMI 2 HDMI 1 HDMI TO TV (HARC/ARC) 5 6 7

1 POWERPievienojiet Soundbar strāvas vadu. (Skatiet 13. lpp.)

2 SET (WOOFER/REAR)Nospiediet, lai izveidotu bezvadu savienojumu starp sistēmu Soundbar un telpiskās skaņas skaļruņiem un zemfrekvenču skaļruni. (Telpiskais skaļrunis ir iegādājams atsevišķi.)

3 NETWORKNospiediet, lai izveidotu savienojumu ar bezvadu tiklu (Wi-Fi), izmantojot lietotni SmartThings.

4 SERVICEPievienojiet USB atmiņas ierīci, lai jauninātu izstrādājuma programmatūru.

5 DIGITAL AUDIO IN (OPTICAL)Savienojiet ar ārējas ierīces digitālās (optiskās) izejas ligzdu. (Skatiet 21. lpp.)

6 HDMI 1 / HDMI 2

Lauj vienlaicīgi ievadīt digitālos video un audio signālus, izmantojot HDMI kabeli. Pievienojiet ārējās ierīces HDMI izeju. (Skatiet 20. lpp.)

7 HDMI TO TV (eARC/ARC)

Savienojiet ar televizora HDMI ligzdu. (Skatiet 16. lpp.)

• Atvienojot strāvas vadu no sienas kontaktligzdas, velciet aiz kontaktdakšas. Nevelciet, satverot kabeli.
• Šo ierīci vai citus komponentus nedrikst pievienot mainstrāvas kontaktligzdai, līdz ir izveidoti visi savienojumi starp komponentiem.

03 SISTEMAS SOUNDBAR TÄLVADIBAS PULTS IZMANTOŠANA

Bateriju ievietošana pirms tālvadības pults lietošanas (AA baterijas x 2)

Bīdiet aizmugurējo pārsegu bultiņas norāditajā virzienā, līdz tas ir pilnībā noņemts. Ievietojiet 2 AA baterijas (1,5 V) ar pareizi orientētiem poliem. Pabīdiet bateriju vāciņu atpakaļ vietā.

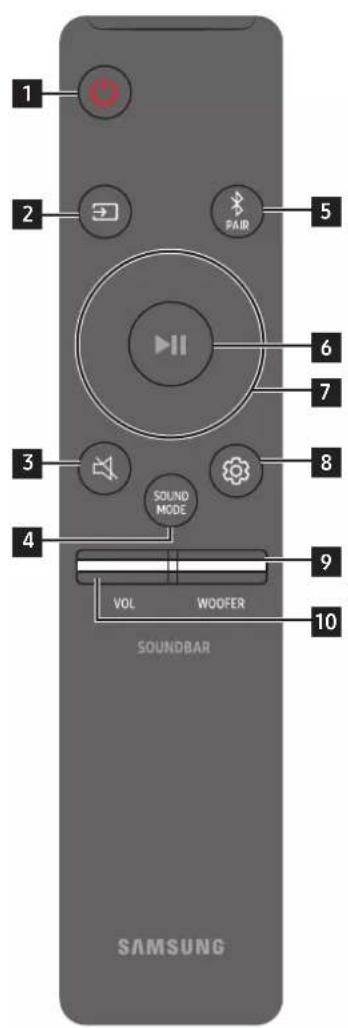

Kā izmantot tālvadības pulti

1 2 3 4 5 6 7 8 9 VOL WOOFER 10 SOUNDBAR SAMSUNG

1	Barošana	leslēdz un izslēdz sistēmu Soundbar.Funkcija Automātiska strāvas padeves izslēgšanalerīce automātiski izslēdzas tālāk norādītajās situācijās:Režīmā D.IN / HDMI 1 / HDMI 2 / Wi-Fi / BT, ja 18 minūtes nav audio signāla.
2	Avots	Nospiediet šo pogu, lai izvēlētos sistēmai Soundbar pievienoto avotu.Balss komentārs ieslēgts/izslēgtsVarat izslēgt balss komentāru.Nospiediet tālvadibas pults pogu (Avots) un turiet to nospiestu 5 sekundes, kamēr Soundbar izslēdzas (gaidstāves režīms).Katru reizi, kad maināt balss komentāra iestatījumu, OLED displejā ir redzams “AUI OFF” (noklusējums) vai “AUI ON”.
3	Izslēgt skaņu	Nospiediet pogu (Izslēgt skaņu), lai izslēgtu skaņu.Nospiediet to vēlreiz, lai atkal ieslēgtu skaņu.
4	SOUND MODE	Vajadzigo skaņas režīmu varat atlasīt, izvēloties STANDARD, SURROUND, GAME PRO vai ADAPTIVE SOUND.STANDARDAtskaņo originālo skaņu.SURROUNDNodrošina plašāku skaņas lauku nekā standarta režīms.GAME PRONodrošina stereoskopisku skaņu, lai jūs varētu labāk iejusties spēlē.ADAPTIVE SOUNDAnalizē saturu reāllaikā un automātiski nodrošina optimālu skaņas lauku atbilstoši satura īpašībām.
5	Bluetooth PAIR	Pārslēdziet sistēmu Soundbar Bluetooth sapārošanas režīmā. Nospiediet pogu un uzgaidiet, līdz ekrāns “BT PAIRING” izveido savienojumu ar kādu jaunu Bluetooth ierīci.
6	Atskaņot/pauze	Izmantojiet šo pogu, lai atskaņotu vai pauzētu mūziku.

7	Uz augšu/Uz leju/Pa kreisi/Pa labi	Nospiediet norādītās zonas, lai atlasīt Uz augšu/Uz leju/Pa kreisi/Pa labi.Nospiediet uz augšu/uz leju/pa kreisi/pa labi uz pogas, lai izvelētos vai iestatītu funkcijas.Mūzikas izlaišanaLai atlasītu nākamo mūzikas failu, nospiediet pogu Palabi. Lai atlasītu iepriekšējo mūzikas failu, nospiediet pogu Pakreisi.ID SETIzmantojiet šo iespēju, ja zemfrekvenču skalrunis vai telpiskās skaņas skalruni nav pieslēgti vai ja tie ir jāpieslēdz no jauna.Kad ierice ir izslēgta, nospiedietUzaugšu bultiņas pogu un 5 sekundes turiet to nospiestu, lai veiktuID SET. (Skatiet 14. lpp.)
8	Skaņas vadība	Nospiežot secīgi tiek parādīti šādi iestatišanas vienumi AUTO EQ, AVA, TREBLE, BASS, SYNC, CENTER LEVEL, SIDE LEVEL, FRONTTOPLEVELun VIRTUAL ON/OFF. Vajadzīgo vienumu var pielāgot, izmantojot pogasUzaugšu/Uz leju.Lai kontrolētu diskanta vai basu skalumu, skaņas iestatījumos atlasietTREBLEvaiBASSun pēc tam pielāgojiet skalumu no -6 līdz +6, izmantojotUzaugšu/Uz lejubultiņas pogu.Nospiediet pogu (skaņas vadība) un turiet to nospiestu aptuveni 5 sekundes, lai pielāgotu skaņu katrai frekvenču joslai. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz un 10 kHz ir atlasāmi, izmantojot poguPakreisi/Palabi, un katru var pielāgot uz iestatījumu no -6 līdz +6, izmantojotUzaugšu/Uz lejubultiņas pogu.(Pārliecinieties, vai skaņas režīma iestatījums ir “STANDARD”).Lai kontrolētu katra skalruna skalumu, skaņas iestatījumos atlasietCENTER LEVEL, SIDE LEVEL vai FRONT TOP LEVEL un pēc tam pielāgojiet skalumu no -6 līdz +6, izmantojotUzaugšu/Uz lejubultiņas pogu.Ja televizora video un Soundbar audio nav sinhronizēti, skaņas vadības izvēlnē atlasietSYNCun pēc tam iestatiet audio aizkavi no 0 līdz 300 milisekundēm, izmantojotUzaugšu/Uz lejubultiņas pogu.SYNCatbalsts ir tikai dažām funkcijām.Ja telpiskie skalruni ir pievienoti, atlasietREAR LEVELvai REARTOP LEVELun pēc tam izmantojietUzaugšu/Uz lejubultiņas pogu, lai pielāgotu skalumu diapazonā no -6 līdz +6.Skalruna funkcijuVIRTUALvar iestatīt uzUzaugšu/Uz leju, izmantojotON/OFFbultiņas pogu.Ja ir pievienots zemfrekvences skalrunis, varat izmantot funkcijuAUTO EQ.
9	WOOFER LĪMENIS	Spiediet pogu uz augšu vai uz leju, lai pielāgotu zemfrekvences skalruna līmeni uz -12 vai diapazonā no -6 līdz +6. Lai iestatītu zemfrekvences skalruna skaluma līmeni uz 0 (noklusējums), nospiediet pogu.
10	SKALUMS	Spiediet pogu uz augšu vai uz leju, lai pielāgotu skalumu.Izslēgt skanuNospiediet poguVOL, lai izslēgtu skanu. Nospiediet to vēlreiz, lai atkal ieslēgtu skanu.

Aktīvais balss pastiprinātājs (AVA)

• Analizē ārējo troksni reallaikā, kamēr Soundbar veic atskaņošanu, lai balss audio būtu vienmēr skaídri dzirdams.
  • Analizes laikā dati netiek saglabāti.

Slēpto pogu izmantošana (pogas, kurām ir vairāk nekā viena funkcija)

Slēptā poga		Papildinformācija
Tālvadības pults poga Funkcija
WOOFER (Uz augšu)	Televizora tālvadības pults ieslēgšana/izslēgšana (gaidstāve)	12. lpp.
Uz augšu ID SET 14. lpp.
(skaņas vadība)	7 joslu ekvalaizers 10. lpp.

Izvades specifikācijas dažādiem skaņas efektu režīmiem

Efekts levade		Izvade
		Tikai ar zemfrekvences skalruni	Ar zemfrekvenču skalruni un bezvadu aizmugurējo skalrunu komplektu
STANDARD	2.0 ch 2.1 ch 2.1 ch
	5.1 ch 5.1 ch / 7.1 ch (DTS)	5.1 ch / 7.1 ch (DTS)
	7.1 ch 7.1 ch 7.1 ch
	Dolby Atmos®, DTS:X 7.1.2 ch	7.1.4 ch
SURROUND	2.0 ch	7.1.2 ch	9.1.4 ch
	5.1 ch	7.1.2 ch	9.1.4 ch
	7.1 ch	7.1.2 ch	9.1.4 ch
	Dolby Atmos®, DTS:X 7.1.2 ch	9.1.4 ch
GAME PRO	2.0 ch	7.1.2 ch	9.1.4 ch
	5.1 ch	7.1.2 ch	9.1.4 ch
	7.1 ch	7.1.2 ch	9.1.4 ch
	Dolby Atmos®, DTS:X 7.1.2 ch	9.1.4 ch
ADAPTIVE SOUND	2.0 ch	7.1.2 ch	9.1.4 ch
	5.1 ch	7.1.2 ch	9.1.4 ch
	7.1 ch	7.1.2 ch	9.1.4 ch
	Dolby Atmos®, DTS:X 7.1.2 ch	9.1.4 ch

- Samsung bezvadu aizmugurējā skaļruņa komplekts ir nopērkams atsevišķi. Lai iegādātos komplektu vai zemfrekvenču skaļruni, sazinieties ar pārdevēju, no kura iegādājāties sistēmu Soundbar.

- Telpiskie skaļruņi neatskaņos skaņu 2 kanālu izvadei, kamēr tiek izmantots režīms STANDARD. Lai iespējotu telpisko skaļruņu skaņu, mainiet efekta režimu uz SURROUND.

Soundbar skaluma pielāgošana, izmantojot TV tālvadības pulti

Regulējiet sistēmas Soundbar skalumu ar televizora tālvadības pulti.

• Šo funkciju var izmantot tikai ar IR tālvadibas pultīm. Funkcija nav savietojama ar Bluetooth tālvadibas pultīm (pultīm, kuras jāsapāro ar ierīci).
• Iestatiet TV skalruni uz Ārējais skalrunis, lai izmantotu šo funkciju.

• Ražotāji, kas atbalsta šo funkciju:
  VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA.

• Izslēdziet sistēmu Soundbar.

• Nospiediet pogu WOOFER un turiet to nospiestu pogu 5 sekundes.

Katru reizi, kad nospiežat pogu WOOFER un turat to nospiestu 5 sekundes, režims pārslēdzas šādā secībā: "OFF-TV REMOTE" (noklusējuma režims), "SAMSUNG-TV REMOTE", "ALL-TV REMOTE".

Tālvadības pults poga Displejs		Status
		(Noklusējuma režims)	Atspējot televizora tālvadības pulti.
			lespējot Samsung televizora infrasarkano staru tālvadības pulti.
			lespējot cita televizoru ražotāja infrasarkano staru tālvadības pulti.

04 SISTEMAS SOUNDBAR PIEVIENOŠANA

Strāvas un ierīču pievienošana

Izmantojiet strāvas vadu, lai pievienotu zemfrekvences skalruni un Soundbar kontaktligzdai tālāk norādītajā secībā.

- Papildinformāciju par nepieciešamo strāvas padeves avotu un energijas patēriņu skatiet uz izstrādājuma etiketes. (etikete: Soundbar galvenās ierīces aizmugure)

1. Pievienojiet strāvas vadu zemfrekvenču skalrunim.

POWER Barošanas vads

Zemfrekvenču skalruņa aizmugure

1. Pievienojiet strāvas vadu Soundbar.

POWER Soundbar galvenās ierīces apakšdala Barošanas vads

1. Pievienojiet sistēmu Soundbar un zemfrekvenču skalruni elektrotiklam. Zemfrekvenču skalrunis tiek automatiski pievienots elektrotiklam, tiklidz tiek ieslēgta sistēma Soundbar.

Deg zilā krāsā LINK

PIEZIME

• Pievienojiet zemfrekvenču skaļruni barošanas avotam un tikai pēc tam — sistēmai Soundbar. Zemfrekvenču skaļrunis tiks automatīiski pievienots, kad ieslēgsit sistēmu Soundbar.
• Ja barošanas vads tiek atvienots un atkal pievienots laikā, kad izstrādājums ir ieslēgts, sistēma Soundbar ieslēdzas automātiski.

Pirms veicat tālāk aprakstīto manuālās pievienošanas procedūru:

• Pârbaudiet, vai sistēmas Soundbar un zemfrekvenču skalruņa barošanas kabeli ir pareizi pievienoti.

• Izslēdziet sistēmu Soundbar.

• Izslēdziet Soundbar galveno ierici.

• Nospiediet un turiet nospiestu vismaz 5 sekundes pogu ID SET zemfrekvenču skalruņa aizmugurē.

- Izslēdzas sarkanais indikators zemfrekvenču skalruņa aizmugurē, un mirgo zilais indikators.

5 Sec LINK STANDBY ID SE LINK Ātri mirgo zilā krāsā

Zemfrekvenču skalruņa aizmugure Zemfrekvenču skalruņa aizmugure

1. Nospiediet tālvadības pults Uz augšu bultiņas pogu un turiet to nospiestu 5 sekundes.

2. Ziņojums ID SET īsu brīdi ir redzams Soundbar displejā un pēc tam pazūd.

3. Soundbar automātiski ieslēdzas, kad ID SET ir pabeigts.

1. Pârbaudiet, vai LINK indikators deg zilā krāsā (savienojums izveidots).

DEG ZILÄ KRASÄ LINK

Kad savienojums starp sistēmu Soundbar un bezvadu zemfrekvenču skalruni ir izveidots, indikators LINK pārtrauc mirgot un turpina degt zilā krāsā.

LED indikatori zemfrekvenču skalruņa aizmugurē

LEDStatus Apraksts Risinājums
	Deg	Savienojums ir izveidots (normāla darbība)	-
	Mirgo	Notiek savienojuma atjaunošana	Pārbaudiet, vai barošanas kabelis, kas pievienots galvenajai Soundbar ierīcei, ir pievienots pareizi, vai uzgaidiet aptuveni 5 minūtes. Ja mirgošana turpinās, mēginiet manuāli pievienot zemfrekvenču skaļruni. Skatiet 14. lpp.
	Deg	Gaidišanas režims (kad sistēmas Soundbar galvenā ierīce ir izslēgta)	Pārbaudiet, vai barošanas kabelis, kas pievienots galvenajai Soundbar ierīcei, ir pievienots pareizi.
		Savienojuma izveide neizdevās	Vēlreiz izveidojiet savienojumu Norādijumus par manuālo savienojumu skatiet 14. lpp.
LEDStatus Apraksts Risinājums
	Mirgo Darbības klūda	Šajā rokasgrāmatā skatiet Samsung apkalpošanas centra kontaktinformāciju.

PIEZIME

• Ja galvenā ierīce ir izslēgta, bezvadu skaļrunis pāriet gaidstāves režīmā un zemfrekvences skaļruņa aizmugurē esošā gaismas diode STANDBY maina krāsu uz sarkanu pēc mirgošanas zilā krāsā vairākas reizes.
• Ja Soundbar tuvumā izmantojat ierīci, kas lieto to pašu frekvenci, kāda ir Soundbar, traucējumi var izraisit dažus skanas traucējumus.
• Galvenās ierīces bezvadu signāla maksimālais pārraides ātrums ir aptuveni 10 m, bet var atšķirties atkarībā no darba vides. Ja starp galveno ierīci un bezvadu zemfrekvences skaļruni ir tērauda-betona vai metāla siena, sistēma var nedarboties vispār, jo bezvadu signāls nevar izklūt caur metālu.

UZMANIBU

• Bezvadu zemfrekvenču skalruni ir iebūvēta bezvadu signālu uztveroša antena. lerīce jāqlabā vietā, kur tā nevar saskarties ar ūdeni un mitrumu.
• Optimālai klausīšanās pieredzei nodrošiniet, ka vieta ap bezvadu zemfrekvences skaļruni un bezvadu uztvērēja moduli (nopērkams atseviški) ir bez škēršliem.

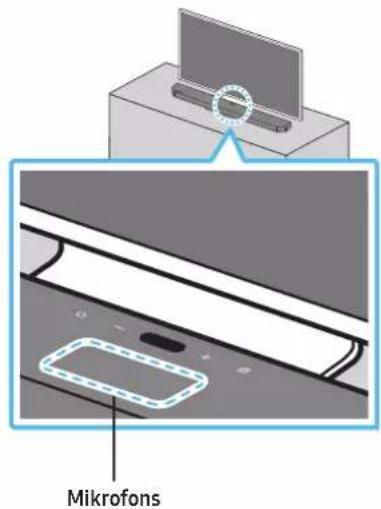

Auto EQ

Samsung Auto EQ tehnoloğija nodrošina dabiskākus un mīkstākus basus, kalibrējot zemās frekvences, kas tiek noteiktas ar zemfrekvences skalruņa mikrofonu. Zemās frekvences parasti rodas telpas lieluma un zemfrekvences skalruņa atrašanās vietas dēl.

• Nodrošiniet, ka zemfrekvences skalrunis ir novietots vismaz 8 cm attālumā no sienām, mēbelēm un citām dalām.
• Auto EQ regulēšanas laikā telpa ir jāuztur pēc iespējas klusāka.
• Nelietojiet nevienu pogu, kamēr nav pabeigta Auto EQ regulēšana.
  • Auto EQ regulēšana ilgst aptuveni 2 minūtes.
• Auto EQ regulēšanas laikā no Soundbar galvenās ierices un aizmugurējiem skaļruniem nenāk skaņa.

Ja izmantojat šo funkciju pirmo reizi

1. Nospiediet un turiet nospiestu pogu ⚙ (skañas vadība), lidz tiek atlasits Auto EQ.
2. Nospiediet Uz augšu/Uz leju bultinas pogu, lai atlasītu Tuning un pēc tam nospiediet pogu ▶II.
3. Tiek sākta regulēšana, un norise ir redzama procentos.

- Lai atceltu regulēšanu, nospiediet Uz augšu/Uz leju/Pa kreisi/Pa labi bultiņas pogu vai pogu▶II un pēc tam nospiediet pogu▶II, lai apstiprinātu.

- Ja regulēšana neizdevās, gaismas diode deg sarkanā krāsā.

- Ja regulēšana ir sekmīga, gaismas diode deg zilā krāsā.

Ja esat veicis regulēšanas procesu

1. Nospiediet un turiet nospiestu pogu 📍 (skañas vadiba), lidz tiek atlasits Auto EQ.
2. Nospiediet Uz augšu/Uz leju bultinas pogu, lai atlasītu Tuning un pēc tam nospiediet pogu ▶II.
3. Nospiediet Uz augšu/Uz leju bultinas pogu, lai atlasītu vienu no tālāk norādītajām opcijām.
4. On: leslēdziet iepriekš noregulētos EQ iestatījumus.
5. Off: leslēdziet noklusējuma EQ iestatījumus.
   – Tuning: Vēlreiz sāciet regulēšanas procesu.

SWA-9500S (iegādājams atseviški) pievienošana Soundbar

Paplašiniet līdz patiesai bezvadu telpiskai skaņai, pievienojot Samsung bezvadu aizmugurējo skalruņu komplektu (SWA-9500S, iegādājams atseviški) Soundbar.

Detalizētu informāciju par savienojumiem skatiet Samsung bezvadu aizmugurējo skaļruņu komplekta rokasgrāmatu.

05 VADU SAVIENOJUMS AR TELEVIZORU

1. metode Savienošana, izmantojot HDMI

UZMANIBU

• Kad ir pievienots gan HDMI, gan optiskais kabelis, HDMI signāls tiek saņemts pirmais.
• Lai savienotu televizoru un sistēmu Soundbar, izmantojot HDMI kabeli, noteikti savienojiet ar ARC markētos terminālus. Pretējā gadījumā televizora skana var netikt atskanota.
• Ieteicamais kabelis ir High Speed HDMI Cable with Ethernet.

TV, kas atbalsta HDMI ARC (Audio Return Channel — audio atgriešanas kanāls), pievienošana

Savienojiet ar televizora pieslēgvietu HDMI IN (TV-ARC). HDMI IN (ARC) HDMI kabelis Pievienojiet Soundbar galvenās ierices HDMI TO TV (eARC/ARC) pieslēgvietu. HDMI TO TV (eARC/ARC) Soundbar augšdaļa Sistēmas Soundbar apakšpuse TV ARC

1. Kad sistēma Soundbar un televizors ir izslēgts, pievienojiet HDMI kabeli, kā parādīts attēlā.
2. leslēdziet sistēmu Soundbar un televizoru.

3. Soundbar galvenās ierīces displeja logā tiek parādīts uzraksts "TV ARC" un tiek atskanota televizora skana.

4. Kad televizora skana netiek izvadita, nospiediet pogu (vairākas funkcijas) Soundbar augšdalā vai tālvadības pults pogu (avots), lai atlasītu D.IN režimu. Ekrānā tiek secīgi parādīts teksts D.IN un TV ARC un tiek atskanota televizora skana.

5. Ja pievieno televizoru, kas atbalsta eARC funkciju, "eARC" parādās displejā un atskan skaņa.
6. Lai izveidotu savienojumu ar aARC, funkcija eARC televizora izvělně ir jāiestata uz leslēgts. Plašāku informāciju par iestatišanu skatiet televizora lietotāja rokasgrāmatā. (piemēram, Samsung TV: Sākums ( meaning) → Iestatījumi ( meaning) → Skaņa → Eksperta iestatījumi → HDMI-eARC režīms (automātisks))
7. Ja Soundbar galvenās ierīces displeja logā netiek parādīts uzraksts "TV ARC", pārbaudiet, vai HDMI kabelis ir savienots ar pareizo pieslēgvietu.
8. Lai mainītu sistēmas Soundbar skalumu, izmantojiet televizora tālvadības pults skaluma pogas.

PIEZIME

• Ja televizors, kas atbalsta HDMI ARC (Audio Return Channel), tiek pievienots sistēmai Soundbar, izmantojot HDMI kabeli, digitālos video un audio datus var pārraidit, nepievienojot atsevišku optisko kabeli.
• lesakām izmantot bezserdes HDMI kabeli, ja ir pieejams. Ja izmantojat HDMI kabeli ar serdi, ieteicams izmantot tādu kabeli, kura diametrs ir mazāks par 14 mm.
• Ši funkcija nav pieejama, ja HDMI kabelis neatbalsta ARC.
• Ja kāda apraides kanāla audio signāls ir kodēts kā Dolby Digital un televizora "Digitālās izvades audio formāts" ir iestatīts kā PCM, ieteicams šo iestatījumu nomainīt uz Dolby Digital. Kad televizora iestatījums būs nomainīts, skaņas kvalitāte uzlabosies. (Televizora izvēlnes Dolby Digital un PCM var būt apzīmētas ar citiem vārdiem atkarībā no televizora ražotāja.)

2. metode Savienojuma izveide, izmantojot optisko kabeli

Kontrolpunkti pirms pievienošanas

• Kad ir pievienots gan HDMI, gan optiskais kabelis, HDMI signāls tiek saņemts pirmais.
• Ja izmantojat optisko kabeli un termināliem ir pārsegī, noteikti nonemiet tos.

1. Kad televizors un sistēma Soundbar ir izslēgti, savienojiet sistēmas Soundbar pieslēgVietu DIGITAL AUDIO IN (OPTICAL) un televizora OPTICAL izvades pieslēgVietu, izmantojot optisko kabeli (nav iekļauts komplektācijā), kā parādīts attēlā.
2. leslēdziet sistēmu Soundbar un televizoru.
3. Nospiediet Soundbar augšdaļa esošo pogu Ⓐ (vairākas funkcijas) vai tālvadības pults pogu ➞ (avots), lai atlasītu D.IN režimu.
4. Televizora skana tiek atskanota sistēmā Soundbar.

Funkcijas Q-Symphony lietošana

Funkcijai Q-Symphony Soundbar sinhronizējas ar Saumsung televizoru, lai izvadītu skaņu caur divām iericēm optimālam telpiskajam efektam. Kad Soundbar ir pievienots, izvēlne TV+Soundbar atveras televizora izvēlnē Sound Output. Izvēlieties attiecīgo izvēlni.

Televizora izvēlne TV HDMI kabelis VAI Optiskais kabelis -nav iekļauts komplektācijā D.IN

- Televizora izvēlnes piemērs: TV + [AV] Soundbar sērijas nosaukums (HDMI)

PIEZIME

• Tā var darboties atbilstoši televizora atbalstitajam kodeksam.
• Šī funkcija tiek atbalstīta tikai tad, ja HDMI kabelis vai optiskais kabelis (nav komplektācijā) ir pievienots.
• Ši funkcija ir pieejama dažos Samsung TV un dažos Soundbar modelos.
• Izmantojot Q-Symphony, varat izvēlēties tikai GAME PRO vai ADAPTIVE SOUND.

Spacefit skañas izmantošana

Nodrošina optimizētu skanas kvalitāti, analizējot klausīšanās vietas.

Lai iespējotu šo funkciju, Samsung TV izvēlnē ieslēdziet režīmu Adaptive Sound+.

(Sākums ( → Iestatijumi ( ➕ Vispārīgi → Inteligenta režima iestatijumi → Adaptive Sound+)

PIEZIME

• Soundbarskaņas režīms automātiski mainīsies uz Adaptive Sound+, ja televizorā iespējojat režīmu Adaptive Sound+.
• Ši funkcija darbojas, kad Soundbar izveido savienojumu ar dažiem Samsung TV.

06 BEZVADU SAVIENOJUMS AR TELEVIZORU

1. metode Savienojuma izveide, izmantojot Bluetooth

Kad Samsung televizors ir pievienots, izmantojot Bluetooth, var klausīties stereo skanu bez kabelu izmantošanas.

• Vienlaicīgi var pievienot tikai vienu Samsung televizoru.
• Var pievienot Samsung televizoru, kas atbalsta Bluetooth. Skatiet televizora tehniskos datus.

Sākotnējā savienojuma izveide

1. Nospiediet Soundbart tālvadības pults pogu ✝PAIR, lai atvērtu režimu "BT PAIRING".

(VAI) a. Nospiediet augšējā paneļa pogu Ⓧ (vairākas funkcijas) un pēc tam atlasiet "BT". Ziņojums "BT" pēc pāris sekundēm automatīiski tiek nomainīts uz "BT PAIRING" vai "BT READY", ja pastāv savīenojuma ieraksts. b. Ja parādās BT READY, nospiediet Soundbar augšējā paneļa pogu Ⓧ (mikrofons ieslēgts/izslēgts) un turiet to nospiestu vairāk par 5 sekundēm, lai parādītu "BT PAIRING".

1. Izvēlieties Bluetooth režimu Samsung televizorā.

(piemēram, Sākums (✉) → Iestatijumi (✉) → Skaṇa → Skaṇas izvade → Bluetooth skalruṇu saraksts → [AV] Samsung Soundbar Q900A / Q910A (Bluetooth))

1. TV ekrāna sarakstā atlasiet "[AV] Samsung Soundbar Q900A / Q910A".

Pieejamā sistēma Soundbar tiek rādīta kā "Nepieciešama sapārošana" vai "Sapārota" televizora Bluetooth ieriču sarakstā. Lai pievienotu Samsung televizoru sistēmai Soundbar, izvēlieties atbilstošo ziņojumu un pēc tam izveidojiet savienojumu.

- Kad Samsung TV ir pievienots, Soundbar augšējā displejā parādās [TV nosaukums] → "BT".

1. Tagad var dzirdēt Samsung televizora skanu no sistēmas Soundbar.

- Kad sistēma Soundbar pirmo reizi ir pievienota Samsung televizoram, izmantojiet režimu "BT READY", lai atjaunotu savienojumu.

Ja ierīci neizdodas pievienot

• Ja Samsung TV skalruņu sarakstā ir esošs Soundbar (piemēram, [AV] Samsung Soundbar Q900A / Q910A), dzēsiet to.
• Pēc tam atkārtojiet 1.-3. darbību.

Sistēmas Soundbar atvienošana no Samsung televizora

Nospiediet Soundbar augšdaļā esošo pogu Ⓐ(vairākas funkcijas) vai tālvadības pults pogu ➔(avots), lai atlasītu režīmu, kas nav "BT".

- Atvienošana aizņem kādu laiku, jo Samsung televizoram irjāsaņem atbilde no sistēmas Soundbar. (Nepieciešamais laiks var atškirties atkarībā no modela.)

Kāda ir starpība starp BT READY un BT PAIRING?

• BT READY: šajā režimā var atjaunot savienojumu ar jebkuru Samsung televizoru vai mobilo ierīci, kas jau ir bijusi pievienota.
• BT PAIRING: šajā režimā sistēmai Soundbar var pievienot jaunu ierīci. (Nospiediet Soundbar tālvadības pults pogu ✝PAIR vai nospiediet Soundbar augšdaļā esošo pogu Ⓞ (mikrofons ieslēgts/izslēgts) un turiet to nospiestu vairāk nekā 5 sekundes, kamēr Soundbar ir BT režimā.)

• Lai izveidotu savienojumu ar Bluetooth sakaru sistēmu, novietojiet jaunu ierīci ne tālāk kā 1 m no sistēmas Soundbar.
• Ja, pievienojot Bluetooth ierici, tiek prasits ievadit PIN kodu, ievadiet <0000>.
• Sistēma Soundbar automātiski izslēdzas, ja tās darbības status Gatavs ir ildzis 18 minūtes.
• Sistēma Soundbar neveic pareizu Bluetooth meklēšanu vai savienošanu pāri šādos gadijumos:

- Ja ap sistēmu Soundbar ir spēcīgs elektriskais lauks.

• Ja sistēma Soundbar vienlaikus ir savienota pārī ar vairākām Bluetooth ierīcēm.
• Ja Bluetooth ierīce irizslēgta, nav pieejama vai radušies tās darbības traucējumi.

- Elektroniskās ierīces var radīt radiotraucējumus. Neļaujiet Soundbar galvenās ierīces tuvumā atrasties ierīcēm, kas rada elektromagnētiskos vilņus, piemēram, mikroviļņu krāsnīm, bezvadu lokālā tīkla ierīcēm un citām.

2. metode Savienošana, izmantojot Wi-Fi

Kontrolpunkti pirms pievienošanas

• Wi-Fi savienojums ir pieejams tikai ar Samsung TV.
- Pârbaudiet, vai bezvadu maršrutētājs (Wi-Fi) ir ieslēgts un TV ir savienots ar maršrutētāju.
- TV un Soundbar ir jābūt savienotiem ar to pašu bezvadu tīklu (Wi-Fi).
- Ja bezvadu maršrutētājs (Wi-Fi) izmanto DFS kanālu, jums vairs nevarēsiet izveidot Wi-Fi savienojumu starp TV un Soundbar. Detalizētai informācijai sazinieties ar savu interneta pakalpojumu sniedzēju.
- Tā kā izvēlnes var atšķirties atkarībā no ražošanas gada, skatiet TV rokasgrāmatu.
- Lai savienotu TV ar Soundbar, izmantojot Wi-Fi, vispirms pievienojiet Soundbar pie bezvadu maršrutētāju. Papildinformāciju par to, kā izveidot Wi-Fi savienojumu, skatiet 23. lpp.

1. Papildinformāciju par Wi-Fi savienojumu ar Soundbar skatiet 23. lpp., "2. metode Savienojuma izveide, izmantojot Wi-Fi (bezvadu tiklu)".

2. Mainiet TV ievades avotu, izmantojot Soundbar audio izvēlni.

• Samsung TV, kas izlaisti 2017. gadā vai vēlāk

Sākums (☐) → Iestatijumi (☐) → Skaṇa → Skaṇas izvade → [AV] Samsung Soundbar Q900A / Q910A (Wi-Fi)

07 ĀRĒJĀS IERĪCES PIEVIENOŠANA

1. metode Savienojuma izveide, izmantojot HDMI kabeli (ar Dolby Atmos dekodēšanas un atskaņošanas funkciju)

Kontrolpunkti pirms pievienošanas

• Ja audio izvades opcijas ietver Sekundārais Audio, nodrošiniet, ka Sekundārais Audio ir iestatīts uz Izslēgts.
• Pärliecinieties, ka saturs atbalsta audiotehnoloğiju Dolby Atmos®.

1. Izmantojiet HDMI kabeli, lai savienotu HDMI OUT pieslēgvietu uz ārējās ierīces un HDMI pieslēgvietu uz Soundbar apakšdaļas.
2. Izmantojiet HDMI kabeli, lai savienotu TV HDMI IN pieslēgvietu un HDMI TO TV (eARC/ARC) pieslēgvietu uz Soundbar apakšdaļas.
3. leslēdziet sistēmu Soundbar, televizoru un ārējo ierīci.
4. Nospiediet Soundbar augšdalā esošo pogu ○ (vairākas funkcijas) vai tālvadības pults pogu ➕ (avots), lai atlasītu HDMI1 vai HDMI 2 režimu.
5. Soundbar displejā ir redzams pašreiz atlasītais HDMI1 vai HDMI 2 režims, un Soundbar sāks atskaņot skanas.

PIEZIME

• Kad izmantojat Dolby Atmos®: Ja ievades avots ir Dolby Atmos®, tiek izvadīts 71.2 kanāls.
• Ja Dolby Atmos® ir aktivizēts, "DOLBY ATMOS" parādās augšējā displejā.
• Dolby Atmos® konfigurēšana BD atskanotājā vai citā iericē

BD atskaņotāja vai citas ierices iestatījumu izvēlnē atveriet audio izvades opcijas un nodrošiniet, ka bitu straumei tiek atlasīts Bez kodešanas. Piemēram, Samsung Blu-ray disku atskaņotājā atveriet izvēlni Sākums → Skaņa → Digitālā izvade un pēc tam izvēlieties Bitstream (neapstrādāta).

Atbalstīto UHD signālu specifikācijas (3840 x 2160 pikseli)

Kadru ātrums (kadri/ sekundē)	Krāsu dzilums RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0
<60	8 biti 0 0 0 0
	10 biti -	-	0 0
	12 biti	-	-	0	0
120	8 biti	-	-	-	-
	10 biti	-	-	-	-

• Atbalstītās specifikācijas var atšķirties atkarībā no pievienotās ārējās ierīces vai lietošanas apstākļiem.

2. metode Savienojuma izveide, izmantojot optisko kabeli

1. Izmantojiet optisko kabeli (nav ietverts komplektä), lai savienotu DIGITAL AUDIO IN (OPTICAL) uz Soundbar galvenäs ierīces un OPTICAL OUT pieslēgvietu uz ārējās ierīces.
2. leslēdziet sistēmu Soundbar un ārējo ierīci.
3. Lai atlasītu "D.IN režimu, nospiediet Soundbar augšdaļa esošo pogu ○ (vairākas funkcijas) vai tālvadības pults pogu (avots).
4. Sistēma Soundbar sāks ārējās ierīces izejošā signāla atskaņošanu.

08 MOBILĀS IERĪCES PIEVIENOŠANA

1. metode Savienojuma izveide, izmantojot Bluetooth

Kad mobilā ierīce ir pievienota, izmantojot Bluetooth, var klausīties stereo skanu bez kabelu izmantošanas.

- Kad tiek pievienota sapārota Bluetooth ierīce un sistēma Soundbar ir izslēgta, sistēma Soundbar tiek automātiski ieslēgta.

Sākotnējā savienojuma izveide

- Pievienojot jaunu Bluetooth ierīci, nodrošiniet, lai ierīce atrodas ne tālāk par 1 m no sistēmas Soundbar.

1. Nospiediet Soundbar tālvadības pults pogu ✝ PAIR, lai atvērtu režīmu "BT PAIRING".

(VAI) a. Nospiediet augšējā paneļa pogu Ⓧ (vairākas funkcijas) un pēc tam atlasiet "BT". Ziņojums "BT" pēc pāris sekundēm automatīiski tiek nomainīts uz "BTPAIRING" vai "BT READY", ja pastāv savienojuma ieraksts. b. Ja parādās BT READY, nospiediet Soundbar augšējā paneļa pogu Ⓧ (mikrofons ieslēgts/izslēgts) un turiet to nospiestu vairāk par 5 sekundēm, lai parādītu "BT PAIRING".

1. lericē atvērtajā sarakstā atlasiet "[AV] Samsung Soundbar Q900A / Q910A".

- Kad Soundbar ir pievienots mobilajai ierīcei, augšējā displejā parādās [Mobilās ierīces nosaukums] → "BT".

1. Atskanojiet mūzikas failus no ierīces, kas pievienota sistēmai Soundbar, izmantojot Bluetooth.

- Kad sistēma Soundbar pirmo reizi ir pievienota mobilajai ierīcei, izmantojiet režimu "BT READY", lai atjaunotu savienojumu.

Ja ierīci neizdodas pievienot

- Ja mobilās ierīcēs skaļruņu sarakstā ir esošs Soundbar (piemēram, [AV] Samsung Soundbar Q900A / Q910A), dzēsiet to.

- Atkārtojiet 1. un 2. darbību.

Kāda ir starpība starp BT READY un BT PAIRING?

- BTREADY: šajā režimā var atjaunot savienojumu ar jebkuru Samsung televizoru vai mobilo ierici, kas jau ir bijusi pievienota.

- BTPAIRING: šajā režimā sistēmai Soundbar var pievienot jaunu ierīci. (Nospiediet Soundbar tālvadības pults pogu ✝ PAIR vai nospiediet Soundbar augšdaļā esošo pogu Ⓞ (mikrofons ieslēgts/izslēgts) un turiet to nospiestu vairāk nekā 5 sekundes, kamēr Soundbar ir BT režimā.)

• Lai izveidotu savienojumu ar Bluetooth sakaru sistēmu, novietojiet jaunu ierīci ne tālāk kā 1 m no sistēmas Soundbar.
• Ja, pievienojot Bluetooth ierici, tiek prasits ievadit PIN kodu, ievadiet <0000>.
• Sistēma Soundbar automātiski izslēdzas, ja tās darbības statuss Gatavs ir ildzis 18 minūtes.
• Sistēma Soundbar neveic pareizu Bluetooth meklēšanu vai savienošanu pārī šādos gadijumos:

- Ja ap sistēmu Soundbar ir spēcīgs elektriskais lauks.

• Ja sistēma Soundbar vienlaikus ir savienota pārī ar vairākām Bluetooth ierīcēm.

• Ja Bluetooth ierīce irizslēgta, nav pieejama vai radušies tās darbības traucējumi.

• Elektroniskās ierīces var radit radiotraucējumus. Neļaujiet Soundbar galvenās ierīces tuvumā atrasties iericēm, kas rada elektromagnētiskos vilņus, piemēram, mikrovilņu krāsnīm, bezvadu lokālā tīkla iericēm un citām.
  • Soundbar atbalsta SBC datus (44,1 kHz, 48 kHz).

• Izveidojiet savienojumu tikai ar tādu Bluetooth ierīci, kas atbalsta A2DP (AV) funkciju.
• Soundbar nevar pievienot Bluetooth ierīcei, kas atbalsta tikai HF (brīvroku) funkciju.
• Pievienojot Soundbar ierīci Bluetooth ierīcei, novietojiet abas ierīces pēc iespējas tuvāk vienu otrai.
• Jo tālāk Soundbaratrodas no Bluetooth ierīces, jo zemāka skaṇas kvalitāte.

Ja ierīces neatrodas bezvadu signāla darbības rādiusā, Bluetooth savienojums var pārtrūkt.

- Bluetooth savienojums var nedarboties, kā paredzēts, vietās ar nepilnvērtīgu uztveršanu.

- Bluetooth ierice var radit troksni vai darboties klūdaini tālāk norādītajos apstāklos.

• Ja kermenis ir saskarē ar Bluetooth ierīces vai Soundbar signāla uztvērēju
• Stūros vai gadījumos, kad tuvumā ir šķērslis, piemēram, siena vai nodalījums, kur var rasties elektriskās izmainas.
• Škēršli, piemēram, durvis un sienas, joprojām var ietekmēt skaņas kvalitāti, pat ja ierīces ir efektīvā diapazonā.

- Ja notiek pakļaušana tādu izstrādājumu radio traucējumiem, kas atrodas tajā pašā frekvenču diapazonā, piemēram, medicīnas ierices, mikroviļnu krāsnis un bezvadu LAN ierīces.

• Nemiet vērā, ka Soundbar nevar savienot pārī ar citām Bluetooth ierīcēm, kamēr izmanto Bluetooth opciju.
• Ši bezvadu ierīce darbības laikā var radīt elektriskos traucējumus.

Bluetooth ierices atvienošana no Soundbar

Bluetooth ierīci var atvienot no Soundbar. Norādījumus skatiet Bluetooth ierīces lietotāja rokasgrāmatā.

• Soundbar tiks atvienots.
- Kad Soundbar ir atvienots no Bluetooth ierīces, skanas panela augšējā displejā parādās "BT DISCONNECTED".

Soundbar atvienošana no Bluetooth ierīces

Nospiediet Soundbar augšdalā esošo pogu Ⓐ (vairākas funkcijas) vai tālvadības pults pogu ➞ (avots), lai pārslēgtu režimu no "BT".

• Atvienošanai ir nepieciešams laiks, jo Bluetooth ierīcei ir jāuztver atbilde no Soundbar. (Savienojuma pārtraukšanas laiks atkarībā no Bluetooth ierīces var atškirties.)
• Kad Soundbar ir atvienots no Bluetooth ierīces, skanas panela augšējā displejā parādās "BT DISCONNECTED".

2. metode Savienojuma izveide, izmantojot Wi-Fi (bezvadu tiklu)

Lai savienotu sistēmu Soundbar ar mobilo ierīci, izmantojot bezvadu tiklu (Wi-Fi), ir nepieciešama programma SmartThings.

Sākotnējā savienojuma izveide

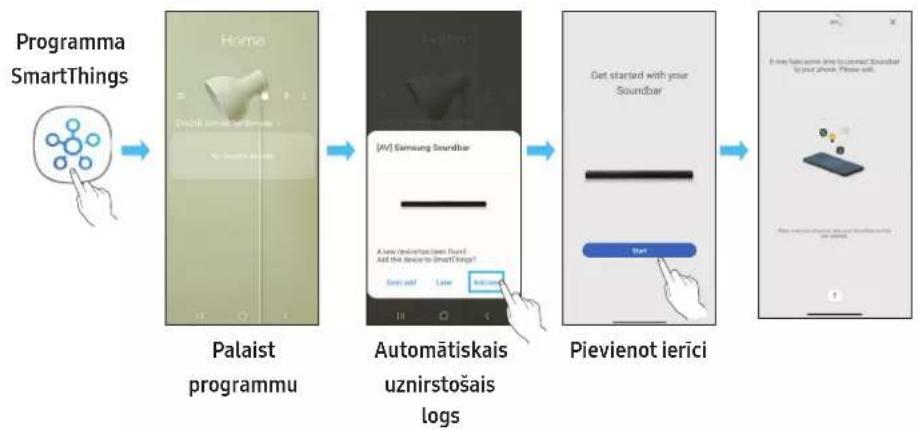

1. Mobilajā ierīcē (viedtālrunī vai planšetdatorā) instalējiet un palaidiet lietotni SmartThings.
2. Atverot programmu, izpildiet ekrānā sniegtos norādījumus par sistēmas Soundbar pievienošanu.
3. Dažas ierīcēs var nebūt redzams automatiskais uznirstošais logs (otrais ekrānuzņēmums tālāk). Ja neparādās uznirstošais logs, ekrāna Home nospiediet “+”. Sistēma Soundbar ir pievienota programmai.

Darba sākšana ar Amazon Alexa (iebūvētā Alexa)

• Amazon Alexa ir Amazon nodrošinātais pakalpojums.
• Šī funkcija var nebūt atbalstīta atkarībā no modela vai atrašanās vietās.
• Šī funkcija atbalsta tikai dažas valodas, un atbalstītās funkcijas var atšķirties atkarībā no ģeogrāfiskā apgabala.
• Produktu specifikācijas vai saderību skatiet Samsung vietnē (www.samsung.com).

Izmantojot Alexa, varat atskanot mūziku, klausīties ziņas, skatīties laika prognozes un vadit mājas ierīces.

Lai izmantotu Amazon Alexa, tikla savienojuma izveidei ar Soundbar ir nepieciešams Amazon konts.

1. Mobilajā ierīcē instalējiet lietotni SmartThings un pēc tam palaidiet to.
2. Atveriet Alexa kontu, izpildot lietotnē sniegtos norādījumus, un pēc tam piesakieties pakalpojumā.

Soundbar augšdaja 3 Sec - + Ø

1. Izsauciet Alexa vai nospiediet Soundbar pogu ○ (vairākas funkcijas) un turiet to nospiestu 3 sekundes, lai izmantotu pakalpojumu Alexa.

- Lai izsauktu Alexa, nospiediet pogu (vairākas funkcijas) un turiet to nospiestu 3 sekundes. Lai iespējotu balss atpazīšanu, izrunājiet ar nospiestu pogu.

Vadiet sistēmu Soundbar ar balss komandām

Aktivizētājs + komanda

Pamēģiniet šādas komandas Komandu piemēri
Skaļuma regulēšana	“Alexa, palielini skaļumu.”
	“Alexa, samazini skaļumu”
Amazon Music straumēšanas satura klausīšanās	“Alexa, atskaņo džeza mūziku”
Atskaņošanas vadība	“Alexa, atskaņo nākamo dziesmu.”
	“Alexa, apturi mūziku.”
	“Alexa, kas šī par dziesmu?”
Laika ziņas	“Alexa, kādi ir laikapstākļi?”
Taimera programmēšana	“Alexa, iestati taimeri uz 10 minūtēm.”

Darba sākšana ar Alexa Amazon produktā (darbojas ar Alexa)

• Šī funkcija var nebūt atbalstīta atkarībā no modela vai atrašanās vietās.
• Šī funkcija atbalsta tikai dažas valodas, un atbalstītās funkcijas var atšķirties atkarībā no ģeogrāfiskā apgabala.
• Produktu specifikācijas vai saderību skatiet Samsung vietnē (www.samsung.com).
• Šo pakalpojumu nodrošina Amazon, un to var pārtraukt jebkurā laikā. Samsung neuzņemas atbildību par pakalpojuma pieejamību.
• Amazon Alexa programmas ekrāns var tikt mainīts bez iepriekšēja brīdinājuma.

Savienojuma izveide un lietošana ar Amazon produktu (Amazon Echo)

Izmantojiet ierīci Amazon Echo, lai vadītu sistēmu Soundbar un lietotu Amazon Echo nodrošinātos mūzikas pakalpojumus.

Lai izmantotu Amazon Alexa, tikla savienojuma izveidei ar Soundbar ir nepieciešams Amazon konts.

1. Mobilajā ierīcē instalējiet lietotni SmartThings un pēc tam palaidiet to.
2. Atveriet Alexa kontu, izpildot lietotnē sniegtos norādījumus, un pēc tam piesakieties pakalpojumā.

Vadiet sistēmu Soundbar ar balss komandām

- Sistēmā Soundbar izmantojamais Amazon Echo pakalpojums nodrošina tikai mūziku. Citiem Amazon Echo nodrošinātajiem pakalpojumiem, piemēram, ziņām un laika prognozei, var pieklūt tikai ierīcē Amazon Echo.

Aktivizētājs + komanda + Skalruņa nosaukums

* Balss komandu izmantošana Soundbar ar nosaukumu "Viesistaba"

Darbība Balss komanda
Skaļuma līmeņa iestatīšana uz 5	“Alexa, iestati skaļuma līmeni uz 5 viesistabā”
Skaļuma līmeņa palielīnāšana	“Alexa, palielini skaļumu viesistabā”
Skaņas izslēgšana	“Alexa, izslēdz skaļumu viesistabā”
Radio stacijas KISS FM klausīšanās	“Alexa, atskaņo Kiss FM viesistabā”
Nākamās dziesmas atskaņošana	“Alexa, nākamo dziesmu viesistabā”
Audio apturēšana	“Alexa, apturi viesistabā”
Audio izslēgšana	“Alexa, izslēdz viesistabā”

Funkcijas Tap Sound lietošana

Pieskarieties sistēmai Soundbar ar savu mobilo ierīci, lai atskaņotu mobilās ierīces satura skaņu, izmantojot sistēmu Soundbar.

• Šī funkcija var nebūt atbalstīta atkarībā no mobilās ierīces.
• Šī funkcija ir saderīga tikai ar tām Samsung mobilajām ierīcēm, kurās darbojas operētājsistēma Android 8.1 vai jaunāka versija.

1. leslēdziet mobilajā ierīcē funkciju Tap Sound.
2. Informāciju parto, kā ieslēgt funkciju, skatiet tēmu "Pieskāriena skaņas funkcijas iestatišana" tālāk.

3. Pieskarieties sistēmai Soundbar ar mobilo ierīci. Parādītajā ziņojumu logā izvēlieties "Start now". Tiks izveidots savienojums starp mobilo ierīci un sistēmu Soundbar, izmantojot Bluetooth.

4. Atskanojiet mobilās ierīces satura skaņu, izmantojot sistēmu Soundbar.

5. Aršo funkciju mobilā ierīce tiek pievienota Soundbar, izmantojot Bluetooth, nosakot vibrāciju, kas rodas, kad ierīce pieskaras Soundbar.

6. Nepieskarieties ar mobilo ierīci sistēmas Soundbar asajiem stūriem. Pretējā gadījumā sistēma Soundbar vai mobilā ierīce var tikt saskrāpēta vai sabojāta.
7. Ieteicams mobilajai ierīcei uzlikt vāciņu. Viegli pieskarieties plašajai zonai sistēmas Soundbar augšdaļā, nelietojot pārmērīgu spēku.
8. Lai lietotu šo funkciju, atjauniniet programmu SmartThings uz tās jaunāko versiju.
   Ši funkcija var nebūt atbalstīta atkarībā no programmas versijas.

Pieskāriena skaņas funkcijas iestatīšana

Izmantojiet programmu SmartThings, lai ieslēgtu funkciju Tap View, Tap Sound.

1. Mobilajā ierīcē palaidiet programmu SmartThings.
2. Mobilajā ierīcē paraditajā lietotnes SmartThings ekrāna atlasiet (≡→).
3. Izvēlieties "Tap View, Tap Sound" iestatījumu leslēgts, lai ħautu funkcijai darboties, kad mobilā ierīce atrodas sistēmas Soundbar tuvumā. Funkcija ir ieslēgta.

PIEZIME

• Kad mobilā ierīce darbojas energijas taupīšanas režīmā, funkcija Tap Sound nedarbojas.
• Funkcija Tap Sound var nedarboties, ja sistēmas Soundbar tuvumā ir ierīces, kas rada radio traucējumus, piemēram, elektroierīces. Novietojiet ierīces, kas var radīt radio traucējumus, pietiekamā attālumā no sistēmas Soundbar.

09 SAVIENOJUMA IZVEIDE AR APPLE AIRPLAY 2

Šī funkcija var nebūt pieejama dažās valstīs.

Savienojuma izveide un lietošana ar Apple produktu

• Ar AirPlay 2 varat kontrolēt mājas audio sistēmu no iPhone, iPad, HomePod vai Apple TV.
• Šis Samsung Soundbar atbalsta AirPlay 2, un tai ir nepieciešama iOS 11.4 vai vecāka.

PIEZIME

- Apstipriniet, ka Soundbar ir pievienots Wi-Fi. (Skatiet šeit: 2. metode Savienojuma izveide, izmantojot Wi-Fi (bezvadu tiklu))

10 SIENAS STIPRINĀJUMA UZSTĀDĪŠANA

Piesardzības pasākumi uzstādīšanas laikā

• Uzstādiet stiprinājumu tikai pie vertikālas sienas.
• Neveiciet uzstādišanu vietā, kur ir augsta temperatūra un/vai liels mitrums.
• Pārliecinieties, vai siena ir pietiekami stipra, lai noturētu izstrādājuma svaru. Ja tā nav, nostipriniet sienu vai izvēlieties citu uzstādišanas vietu.
• legādājieties un izmantojiet turētājskrūves vai enkurskrūves, kas ir piemērotas attiecīgajai sienai (sausais apmetums, metāls, koks utt.). Ja iespējams, balsta skrūves nostipriniet sienas balstos.

• legādājieties sienas stiprinājuma skrūves, kas atbilst sienas, pie kuras vēlaties uzstādīt Soundbar, veidam un biezumam.

• Diametrs: M5

• Garums: ieteicamas 35 mm vai garākas.

- Pirms Soundbar uzstādišanas pie sienas pievienojiet kabelus no ierīces ārējām ierīcēm.

- Pirms ierīces uzstādišanas pārliecinieties, vai ierīce ir izslēgta un atvienota no barošanas kontaktligzdas. Pretējā gadījumā var tikt izraisīts elektriskās strāvas trieciens.

Sienas stiprinājuma komponenti

Sienas stiprinājuma vadotne

x2

x2
(M4 x L10)

Skrūves turētājs Skrūve

x2

Sienas stiprinājuma kronšteins

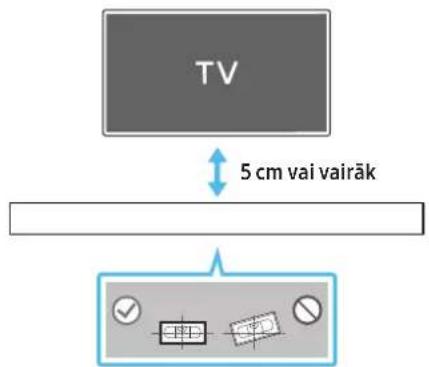

1. Piespiediet sienas stiprinājuma vadotni pie sienas virsmas.

2. Sienas stiprinājuma vadotnei ir jābūt līmenī.

3. Ja TV ir piestiprināts pie sienas, uzstādiet Soundbar vismaz 5 cm zem TV.

TV 5 cm vai vairāk

1. Salāgojiet sienas stiprinājuma vadotnes centrālo līniju ar TV centru (ja uzstādāt Soundbar zem TV) un pēc tam piestipriniet sienas stiprinājuma vadotni pie sienas, izmantojot lenti.

- Ja neuzstādāt to zem TV, novietojiet centra līniju uzstādīšanas zonas centrā.

A B A Viduslinija

1. Ar pildspalvas vai uzasināta zīmuļa galu caurduriet ar A tips apzīmēto attēlu viduspunktu katrā vadotnes galā, lai atzīmētu balsta skrūvju atveru vietas, un pēc tam noņemiet sienas stiprinājuma vadotni.

1. Izmantojot piemērota izmēra urbi, izurbiet sienā atveri katrā atzīmētajā vietā.

- Ja atzīmes neatbilst tapu pozicijām, pirms atbalsta skrūvju ievietošanas atverēs ievietojiet atbilstošos kīlus vai stiprinājumus. Ja izmantojat enkurus vai saspiežamos stiprinājumus, izurbiet pietiekami lielas atveres, lai tajās varētu ievietot izmantotos enkurus vai saspiežamos stiprinājumus.

1. Izstumiet skrūvi (nav iekļauta komplektācijā) caur katru skrūves turētāju un pēc tam cieši ieskrūvējiet katru skrūvi balsta skrūves atverē.

1. Uzstādiet 1 kronšteinu sienas stiprinājumus pareizajā virzienā Soundbar apakšdaļā, izmantojot 2 skrūves.

- Salikšanas laikā nodrošiniet, ka kronšteinu sienas stiprinājumu iekaramā daļa atrodas aiz Soundbar aizmugures.

Soundbar aizmugure

Soundbar labā mala

1. Uzstādiet Soundbar ar pievienotajiem kronšteinu sienas stiprinājumiem, pakarot kronšteinu sienas stiprinājumus uz turētāja skruvēm pie sienas.

1. Bidiet Soundbar uz leju, kā redzams tālāk, lai kronšteinu sienas stiprinājumi droši balstītos uz turētāja skrūvēm.

- levietojiet turētāja skrūves kronšteinu sienas stiprinājumu platajā apakšējā daļā un bīdiet kronšteinu sienas stiprinājumus lejup, lai kronšteinu sienas stiprinājumi droši balstītos uz turētāja skrūvēm.

Lai veiktu uzstādišanu, piestipriniet sistēmas Soundbar apakšā pamatnes gumijas, pirms novietojat sistēmu vietā virs televizora statīva. Noteikti piestipriniet pamatnes gumijas tā, lai tās nebūtu izvirzitas no TV statīva. Skatiet tālāk redzamos attēlus.

Pamatnes gumija

Novietojiet sistēmu Soundbar uz televizora statīva.

Mikrofons

Kā parādīts attēlā, salāgojiet sistēmas Soundbar centru ar televizora centru un uzmanīgi novietojiet sistēmu Soundbar uz televizora statīva.

Šajā brīdī novietojiet mikrofonu statīva priekšpusē, lai netraucētu balss atpazišanai.

TV

Soundbar labā mala

PIEZIME

• Novietojiet Soundbar uz līdzenas un cietas virsmas.
• Nepietiekama atstarpe no televizora var izraisit balss atpazišanas un akustiskās problēmas.

12 PROGRAMMATURAS ATJAUNINĀŠANA

Automātiskā atjaunināšana

Kad sistēma Soundbar ir savienota ar internetu, programmatūras atjaunināšana tiek veikta automātiski pat tad, kad sistēma Soundbar ir izslēgta.

- Lai varētu izmantot automātiskās atjaunināšanas funkciju, sistēmai Soundbar jābūt savienotai ar internetu.

Bezvadu savienojums ar sistēmu Soundbar tiek pārtraukts, ja tiek atvienots sistēmas Soundbar strāvas padeves vads vai tai tiek izslēgta strāvas padeve. Ja tiek izslēgta strāvas padeve, kad tā tiek atjaunota vai kad tiek pievienots barošanas vads, ieslēdziet sistēmu Soundbar un atkal savienojiet to ar internetu.

USB atjauninājumi

Sistēmas Soundbar apakšpuse

Turpmāk uzņēmums Samsung varētu piedāvāt sistēmas Soundbar aparātprogrammatūras atjauninājumus.

Kad atjauninājums ir pieejams, sistēmu Soundbar var atjaunināt, pievienojot USB zibatmiņas disku ar atjauninājuma aparātprogrammatūru sistēmas Soundbar pieslēgvietai SERVICE.

1. Atveriet Samsung vietni (www.samsung.com) → klientu atbalsta izvēlnes opcijā meklējiet modela nosaukumu.
2. Plašāku informāciju par jauninājumiem skatiet jauninājumu rokasgrāmatā.
3. Lejupielādējiet atjauninājuma failu (USB tips).
4. Izgūstiet arhivēto failu jaunā mapē un nosauciet to identiski faila nosaukumam.
5. Saglabājiet izveidoto mapi USB zibatmiņā un pievienojiet to sistēmai Soundbar.

6. leslēdziet sistēmu Soundbar. Pēc tam izstrādājums tiek atjaunināts 3 minūšu laikā, parādot ziņojumu "UPDATE".

7. Atjaunināšanas laikā neizslēdziet vai nenonemiet USB.

8. Ja displejā logā neparādās "UPDATE", nonemiet strāvas vadu no Soundbar un pēc tam vēlreiz pievienojiet to.
9. Kad ir instalēta jaunākā versija, atjaunināšana netiek veikta.
10. Atkarībā no USB veida atjauninājums var netikt atbalstīts.

Inicializācija

Soundbar augšdaļa INIT

Kad Soundbar ir ieslēgts, vienlaikus nospiediet uz korpusa esošās pogas

- + (skalums) un turiet tās nospiestas vismaz 5 sekundes. "INIT" parādās displejā, un Soundbar tiek inicializēts.

UZMANIBU

- Tiek inicializēti visi Soundbar iestatijumi. Noteikti veiciet to tikai tad, ja ir nepieciešama inicializācija.

Pirms meklējat palīdzību, pārbaudiet tālāk norādīto.

Soundbar neieslēdzas.

- Pärbaudiet, vai sistēmas Soundbar barošanas vads ir pareizi iesprausts kontaktligzdā.

Soundbar darbojas klūdaini.

• Atvienojiet barošanas vadu un atkal iespraudiet to.
• Atvienojiet strāvas vadu no ārējās ierīces un mēģiniet vēlreiz.
• Ja nav signāla, sistēma Soundbar pēc zināma laika automātiski tiek izslēgta. Ieslēdziet barošanu. (Skatiet 9. lpp.)

Tālvadības pults nedarbojas

• Novietojiet tālvadības pulti tieši pret Soundbar.
  • Nomainiet baterijas pret jaunām.

Soundbar indikators sāk nepārtraukti mirgot sarkanā krāsā.

- Mikrofons ir izslēgts. leslēdziet mikrofonu. (Skatiet 7. lpp.)

Skaṇa netiek izvadīta no Soundbar.

• Sistēmas Soundbar skaļums ir pārāk mazs vai izslēgts. Noregulējiet skaļumu.
• Kad ir pievienota kāda ārējā ierīce (STB, Bluetooth ierīce, mobilā ierīce u.c.), regulējiet ārējās ierīces skalumu.
• Lai atskaņotu televizora skaņu, izvēlieties Soundbar. (Samsung televizors: Sākums (n) → Iestatijumi (→ Skaņa → Skaņas izvade → Atlasīt Soundbar)
• Vada savienojumam ar sistēmu Soundbar jābūt stingram. Atvienojiet vadu un pievienojiet vēlreiz.
• Atvienojiet strāvas vadu pavisam, pievienojiet to vēlreiz un ieslēdziet ierīci.
• Inicializējiet izstrādājumu un mēģiniet vēlreiz. (Skatiet 31. lpp.)

Skaņa netiek izvadīta no zemfrekvences skalruņa.

• Pârbaudiet, vai LED indikators zemfrekvenču skałruņa aizmugurē deg zilā krāsā. Pievienojiet Soundbar un zemfrekvences skałruņi, ja indikators mirgo zilā krāsā vai maina krāsu uz sarkanu. (Skatiet 14. lpp.)
• Ja starp sistēmu Soundbar un zemfrekvenču skalruni ir škērslis, tas var radīt darbības traucējumus. Pārvietojiet ierīces uz vietu attālāk no škēršliem.
• Citas tuvumā esošas ierīces, kuras raida radiofrekvenču signālus, var izraisit savienojuma pārrāvumu. Šādām ierīcēm nevajadzētu atrasties skaļruņa tuvumā.
• Atvienojiet strāvas vadu un pievienojiet to vēlreiz.

Zemfrekvenču skalrunis neskan pietiekami skali.

• lespējams, jūsu atskanotā satura ieraksta skalums ir zems. Pamēginiet noregulēt zemfrekvenču skalruņa skalumu. (Skatiet 10. Ipp.)
• Novietojiet zemfrekvenču skalruni sev tuvāk.

Ja televizors nav pievienots, izmantojot HDMI TO TV (eARC/ARC)

• Pärbaudiet, vai HDMI kabelis ir pareizi pievienots ARC pieslēgvietai. (Skatiet 16. lpp.)
• Savienojuma izveide var nebūt iespējama pievienotas ārējās ierīces dēļ (pierīce, spēļu konsole u.c.). Savienojiet sistēmu Soundbar tieši.
• HDMI-CEC var nebūt aktivizēts televizorā. leslēdziet CEC televizora izvēlnē. (Samsung televizors: Sākums ( ) → Iestatījumi ( → Vispārīgi → Ārējo ieriču pārvaldnieks → Anynet+ (HDMI-CEC) ON)
• Lai izveidotu savienojumu ar aARC, funkcija eARC televizora izvēlnē ir jāiestata uz leslēgts. (Samsung televizors: Sākums (→ lestatījumi (→ Sound → Expert Settings → HDMI-eARC Mode (Auto))

Nav skañas, izveidojot savienojumu ar TV HDMI TO TV (eARC/ARC) režimā

• lerīce neatskaņo ienākošo signālu. Nomainiet televizora audio izvades režimu uz PCM vai Dolby Digital. (Samsung televizoriem: Sākums (īn) → Iestatījumi (→ Skaņa → Eksperta iestatījumi → Digitālās izvades audio formāts)

Soundbar neizveidos savienojumu, izmantojot Bluetooth.

• Pievienojot jaunu ierīci, savienojumam pārslēdziet uz BTPAIRING. Nospiediet tālvadības pults pogu ✝ PAIR vai nospiediet ierīces pogu (nikrofons ieslēgts/izslēgts) un turiet to nospiestu vismaz 5 sekundes.
• Ja sistēma Soundbar ir pievienota citai ierīcei, tad pirms pārslēgšanas uz citu ierīci, šī ierīce vispirms ir jāatvieno.
• Atjaunojiet savienojumu pēc Bluetooth skalruņu saraksta izdzēšanas. (Samsung televizors: Sākums (→ lestatijumi (→ Skaņa → Skaņas izvade → Bluetooth skalruņu saraksts)
• Iespējams, ir atspējota automatīskā savienojuma izveide ar televizoru. Kamēr Soundbar ir režimā "BT READY", nospiediet Soundbar pogu Pa kreisi un turiet to nospiestu 5 sekundes, lai atlasītu ON-TV CONNECT. Ja redzat OFF-TV CONNECT, vēlreiz nospiediet pogu Pa kreisi un turiet to nospiestu 5 sekundes, lai mainītu atlasi.
• Atvienojiet strāvas vadu, atkal pievienojiet to un mēginiet vēlreiz.
• Inicializējiet izstrādājumu un mēģiniet vēlreiz. (Skatiet 31. lpp.)

Skaṇa pazūd, izveidojot savienojumu ar Bluetooth palīdzību.

• Dažas ierīces var izraisīt radio traucējumus, ja tās atrodas pārāk tuvu Soundbar, piemēram, mikrovilņu krāsnis, bezvadu maršrutētāji utt.
• Ja ierīce, kurai izveidots savienojums ar Bluetooth palīdzibu, pārvietojas prom no Soundbar, var tikt izraisīts skaņas zudums. Pārvietojiet ierīci tuvāk Soundbar.
• Ja kāda Ķkemeņa daļa ir saskarē ar Bluetooth raiduztvērēju vai produktu, kas uzstādīts uz metāla mēbeles, skaņa var pazust. Pārbaudiet uzstādišanas un lietošanas apstāklus.

Soundbar neizveidos savienojumu Wi-Fi.

• Pārbaudiet, vai ir ieslēgts bezvadu maršrutētājs.
• Izslēdziet maršrutētāju, ieslēdziet to un mēginiet vēlreiz.
• Soundbar neizveidos savienojumu, ja bezvadu signāls ir vājš. Pamēģiniet pārvietot maršrutētāju tuvāk Soundbar vai likvidējiet visus šķēršļus, kas ir starp Soundbar un maršrutētāju, ja tā ir.
• Ja esat uzstādījis jaunu bezvadu maršrutētāju, būs jāveic atkārtota skalruņa tikla iestatījumu konfigurēšana.

Soundbar neieslēdzas automātiski ar TV.

- Ja sistēma Soundbar tiek izslēgta, kamēr televizors ir ieslēgts, barošanas sinhronizācija ar televizoru tiek atspējota. Vispirms izslēdziet televizoru.

Funkcija AVA nav pieejama tālāk norādītajos gadījumos.

• Funkcija AVA nebüs pieejama, izmantojot Q-Symphony funkciju.
• Funkcija AVA nebüs pieejama, kad mikrofons ir izslēgts.

Auto EQ regulēšanas process neizdevās.

• Regulēšanas process var neizdoties, ja no Soundbar ir skaņas izvade vai kādi ārējie trokšņi regulēšanas procesa laikā. Turpiniet regulēšanas procesu klusā vidē.
• Nelietojiet Soundbar regulēšanas procesa laikā.

14 LICENCE

Dolby

ATMOS

• Kā tālvadības pulti pakalpojumam Spotify izmantojiet tālruni, planšetdatoru vai datoru. Lai uzzinātu, kā atveriet spotify.com/connect
• Uz programmatūru Spotify attiecas trešo pušu licences, kas pieejamas šeit: https://www.spotify.com/connect/third-party-licenses.

Lai sūtītu jautājumus un pieprasījumus par atvērtajiem avotiem, sazinieties ar Samsung Open Source (http://opensource.samsung.com)

16 SVARİGI PAZIÑOJUMI PAR APKALPOŠANU

• Shēmas un attēli šajā lietotāja rokasgrāmatā ir nodrošināti tikai atsaucei, un tie var atškirties no faktiskā izstrādājuma izskata.
• Jums var tikt piemērota maksa par pakalpojumu sniegšanu, ja
  (a) pēc jūsu pieprasījuma tiks izsaukts inženieris, bet netiek konstatēti nekādi izstrādājuma defekti (t. i., ja neesat izlasījis šajā lietotāja rokasgrāmatā sniegto informāciju);
  (b) jūs aizvedat ierīci uz remonta centru, kurā netiek konstatēti nekādi izstrādājuma defekti (t. i., ja neesat izlasījis šajā lietotāja rokasgrāmatā sniegto informāciju).
• Jūs tiksiet informēts par administrācijas maksas apjomu pirms tehniskā darbinieka vizītes.

17 SPECIFIKĀCIJAS UN NORĀDES

Specifikācijas

Modeļa nosaukums HW-Q900A / HW-Q910A
Svars 7,1 kg
Izmēri (P x A x Dz) 1232,0 x 69,5 x 138,0 mm
Darba temperatūras diapazons no +5 °C līdz +35 °C
Darba mitruma diapazons 10 % ~ 75 %
PASTIPRINĀTĀJSNominālā izvades jauda ((18 W x 6) + (10 W x 3) + (18 W x 6)) + 160 W
Atbalstītie atskanošanas formāti	Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOSDTS 5.1ch / DTS HD / DTS-HD Master Audio / DTS:X / LPCM 8Ch
BEZVADU IERĪCES IZVADES JAUDAWi-Fi maksimālā raiditāja jauda	100 mW, 2,4 GHz – 2,4835 GHz, 200 mW, 5,15 GHz – 5,25 GHz,100 mW, 5,25 GHz – 5,35 GHz un 5,47 GHz – 5,725 GHz
BEZVADU IERĪCES IZVADES JAUDABT maksimālā raiditāja jauda 100 mW, 2,4 GHz – 2,4835 GHz
BEZVADU IERĪCES IZVADES JAUDASRD maksimālā raiditāja jauda 25mW, 5,775GHz – 5,875GHz
Zemfrekvences skalruņa nosaukums PS-WA95B
Svars 9,8 kg
Izmēri (P x A x Dz) 210,0 x 403,0 x 403,0 mm
PASTIPRINĀTĀJSNominālā izvades jauda 160 W
BEZVADU IERĪCES IZVADES JAUDASRD maksimālā raiditāja jauda 25mW, 5,775GHz – 5,875GHz

PIEZIME

- Samsung Electronics Co., Ltd patur tiesības bez brīdinājuma veikt izmainas specifikācijās.

• Svars un izmēri ir norādīti aptuveni.

Uzmanību! leslēdzot/izslēdzot Wi-Fi, skaņas panelis Soundbar tiek automātiski restartēts.

Kopējais energijas patēriņš gaidstāves režimā (W)	7,0 W
Wi-FiPieslēgvetas deaktivizēšanas metode	Lai ieslēgtu/izslēgtu Wi-Fi, nospiediet uz Soundbar apakšējā paneļa esošo pogu ID SET un turiet to nospiestu 30 sekundes.
BluetoothPieslēgvetas deaktivizēšanas metode	Lai ieslēgtu/izslēgtu Bluetooth, nospiediet uz Soundbar apakšējā paneļa esošo pogu NETWORK un turiet to nospiestu 30 sekundes.

- Līdz ar šo Samsung apstiprina, ka šis radio aprīkojums atbilst Direktīvas 2014/53/ES un saistošajām Apvienotās Karalistes ar likumu noteiktajām prasībām.

Atbilstibas deklarācijas pilns teksts ir pieejams šajā interneta adresē http://www.samsung.com, izvēlieties Atbalsts un ievadiet modela nosaukumu.

Šo aprikojumu var darbināt visās ES valstīs un Apvienotajā Karalistē. Šīs iekārtas 5 GHz WLAN (Wi-Fi vai SRD) funkciju var darbināt tikai iekštelpās.

[Šī izstrādājuma bateriju pareiza likvidēšana]

(Piemērojams valstīs ar atseviškām savākšanas sistēmām)

Šis markejums uz baterijas, rokasgrāmatā vai uz iepakojuma norāda, ka šī izstrādājuma bateriju pēc tās kalpošanas laika beigām nedrikst izmest ar citiem sadzīves atkritumiem. Ja ir atzīmēti kīmiskie simboli Hg, Cd vai Pb, baterija satur dzīvsudrabu, kadmiju vai svinu tādā līmenī, kas pārsniedz Direktīvā 2006/66/EK noteiktos standartlīmeņus.

Ja baterijas netiek pareizi izmestas, šis vielas var nodarit kaitējumu cilvēku veselībai vai videi.

Lai aizsargātu dabas resursus un veicinātu materiālu atkārtotu lietošanu, lūdzu, nodaliet baterijas no citu veidu atkritumiem un nododiet tās pārstrādei atbilstoši vietējai bezmaksas bateriju pārstrādes sistēmai.

Šī izstrādājuma pareiza likvidēšana

(Elektrisko un elektronisko iekārtu atkritumi)

(Piemērojams valstīs ar atseviškām savākšanas sistēmām)

Šis markejums uz izstrādājuma, piederumiem vai dokumentācijas norāda, ka pēc produkta kalpošanas laika beigām no produkta un tā elektroniskajiem piederumiem (piemēram, lādētāja, austiņām, USB kabeļa) nedrīkst atbrīvoties kopā ar mājsaimniecības atkritumiem. Lai nepieļautu iespējamu kaitējumu apkārtējai videi un cilvēku veselībai nekontrolētas atkritumu izmešanas dēļ, atdaliet šos priekšmetus no citu veidu atkritumiem un utilizējiet tos atbilstoši prasībām, tādējādi veicinot materiālo resursu ilgtspējigu atkārtoto izmantošanu.

Lai saņemtu detalizētu informāciju parto, kur un kā var nogādāt šos priekšmetus, lai tos pārstrādātu videi draudzīgā veidā, mājsaimniecību lietotājiem ir jāsazinās ar mazumtirgotāju, no kura viņi iegādājās šo izstrādājumu, vai vietējo valsts iestādi.

Komerclietotājiem ir jāsazinās ar piegādātāju un jāiepazīstas ar pirkšanas līguma noteikumiem un nosacijumiem. Izstrādājumu un tā elektroniskos piederumus nedrīkst nodot likvidēšanai kopā ar citiem iestāžu un uznēmumu atkritumiem.

Lai iegūtu papildinformāciju par Samsung saistibām attiecībā uz vides aizsardzību un izstrādājumu īpašus reglamentējošās saistibas, piemēram, REACH, EEIA, baterijas, apmeklējiet: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

SAUGUMO INFORMACIJA

SAUGOS ISPĖJIMAI

NENUIMKITE DANGTELIO (ARBA GALINĖS DALIES), KAD SUMAŽINTUMĖTE ELEKTROS SMŪGIO PAVOJŲ.

IRENGINYJE NÉRA DALIŲ, KURIŲ TECHNINĖ PRIEŽIŪRĄ GALI ATLIKTI NAUDOTOJAS. DĖL TECHNINĖS PRIEŽIŪROS DARBU KREIPKITĖS I KVALIFIKUOTUS TECHNINĖS PRIEŽIŪROS SPECIALISTUS.
