Produkto tipas	Belaidė garso juosta su žemų dažnių garsiakalbiu
Prekės ženklas ir modelis	Samsung HW-Q910A
Pagrindinio įrenginio matmenys (P x A x G)	1232,0 x 69,5 x 138,0 mm
Pagrindinio įrenginio svoris	7,1 kg
Žemų dažnių garsiakalbio matmenys (P x A x G)	210,0 x 403,0 x 403,0 mm
Žemų dažnių garsiakalbio svoris	9,8 kg
Maitinimas	AC, su pateikiamu maitinimo laidu
Budėjimo režimo energijos suvartojimas	7,0 W
Bendra išėjimo galia	330 W (18 W x 6 + 10 W x 3 + 18 W x 6 + 160 W)
Palaikomi garso formatai	Dolby Atmos, Dolby TrueHD, DTS:X, LPCM 8 kanalai
Prisijungimo parinktys	HDMI (eARC/ARC), HDMI įėjimas (x2), optinis, Bluetooth, Wi-Fi, USB (servisas)
Garso funkcijos	Adaptive Sound, Q-Symphony, Spacefit Sound+, Aktyvus balso stiprinimas (AVA), Auto EQ
Montavimas ant sienos	Galima naudojant pateikiamą tvirtinimo rinkinį
Valymas ir priežiūra	Minkšta, sausa šluoste, vengti abrazyvinių valiklių konstrukcijai
Saugumas	Nelaikyti drėgnoje aplinkoje, perkūnijos metu atjungti nuo elektros tinklo, laikytis vėdinimo reikalavimų
Pakuotės turinys	Garso juosta, žemų dažnių garsiakalbis, nuotolinio valdymo pultas su baterijomis, HDMI laidas, tvirtinimo prie sienos šablonas, varžtai ir guminės kojelės
Programinės įrangos atnaujinimas	Automatinis per Wi-Fi arba rankinis per USB prievadą
Suderinamumas	Apple AirPlay 2, Amazon Alexa, SmartThings, Spotify Connect

Dažnai užduodami klausimai - HW-Q910A SAMSUNG

Kaip prijungti garso juostą prie televizoriaus?

Naudokite HDMI laidą, kad prijungtumėte garso juostos HDMI TO TV (eARC/ARC) prie televizoriaus HDMI IN (ARC) prievado. Tada garso juostoje pasirinkite D.IN režimą. Taip pat galite naudoti optinį kabelį arba Bluetooth ryšį, jei televizorius tai palaiko.

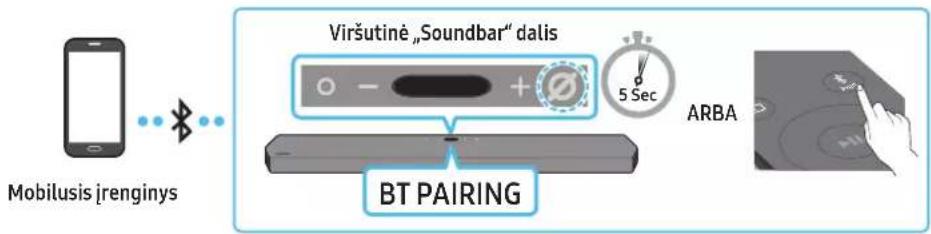

Kaip suporuoti garso juostą su išmaniuoju telefonu per Bluetooth?

Paspauskite nuotolinio valdymo pulto klavišą Bluetooth PAIR, kad pereitumėte į BT PAIRING režimą. Išmaniajame telefone sąraše pasirinkite [AV] Samsung Soundbar Q900A / Q910A. Jei reikia, PIN kodas yra 0000.

Kaip mėgautis Dolby Atmos garsu?

Norėdami klausytis Dolby Atmos turinio, prijunkite suderinamą šaltinį (Blu-ray grotuvą, žaidimų konsolę) per garso juostos HDMI 1 arba HDMI 2 prievadą. Įsitikinkite, kad grotuvas nustatytas Bitstream (neapdorotas) ir garso juosta yra HDMI 1/2 režimu. Ekrane rodomas DOLBY ATMOS.

Žemų dažnių garsiakalbis neprisijungia, ką daryti?

Patikrinkite, ar žemų dažnių garsiakalbio ir garso juostos maitinimo laidai įjungti. Jei žemų dažnių garsiakalbio galinėje pusėje esantis indikatorius mirksi mėlynai, atlikite rankinį prijungimą: laikykite nuspaustą mygtuką ID SET žemų dažnių garsiakalbio gale 5 sekundes, tada nuotolinio valdymo pultu 5 sekundes laikykite nuspaustą mygtuką Aukštyn, kol ekrane pasirodys ID SET. Indikatorius turi tapti pastoviai mėlynas.

Nuotolinio valdymo pultas neveikia, ką daryti?

Patikrinkite baterijas (AA) ir jų kryptį. Nukreipkite nuotolinio valdymo pultą tiesiai į garso juostą. Jei problema išlieka, išimkite baterijas, įdėkite atgal ir bandykite dar kartą. Pašalinkite visas kliūtis tarp pulto ir garso juostos.

Kaip atnaujinti garso juostos programinę įrangą?

Automatinis atnaujinimas atliekamas per Wi-Fi, kai garso juosta prijungta prie interneto. Rankiniam atnaujinimui atsisiųskite failą iš Samsung svetainės, išarchyvuokite jį į USB atmintinę, įjunkite į garso juostos SERVICE prievadą ir įjunkite. Ekrane atnaujinimo metu rodomas UPDATE.

Kaip valyti garso juostą?

Naudokite minkštą, sausą šluostę dulkėms nuvalyti. Sudėtingesniems nešvarumams švelniai sudrėkinkite šluostę vandeniu ir neutraliu plovikliu (indų plovimo skysčiu). Nedelsiant nusausinkite sausa šluoste. Nenaudokite abrazyvinių valiklių, alkoholio ar tirpiklių.

Ar galiu pritvirtinti garso juostą prie sienos?

Taip, naudokite pateikiamą tvirtinimo prie sienos šabloną ir varžtus. Išgręžkite skyles pagal šabloną, jei reikia, įstatykite kaiščius, tada prisukite sieninius laikiklius. Pritvirtinkite kabliukus prie garso juostos galo ir pakabinkite. Įsitikinkite, kad siena atlaiko svorį (7,1 kg).

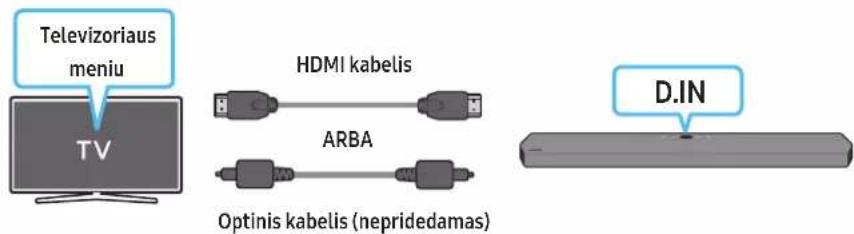

Kas yra Q-Symphony funkcija?

Q-Symphony sinchronizuoja garso juostą su suderinamo Samsung televizoriaus garsiakalbiais, kad sukurtų įtraukiantį garso lauką. Prijunkite garso juostą per HDMI arba optinį kabelį, tada televizoriaus garso išvesties meniu pasirinkite TV+Soundbar.

Kaip atkurti gamyklinius garso juostos nustatymus?

Įjunkite garso juostą, tada vienu metu mažiausiai 5 sekundes spauskite ant įrenginio esančius mygtukus - ir + (Garsumas). Ekrane rodomas INIT ir visi nustatymai grąžinami į gamyklinius. Dėmesio, ši operacija ištrins visus jūsų nustatymus.

NAUDOJIMO INSTRUKCIJA HW-Q910A SAMSUNG

Toliau esančioje lentelėje paaiškinami simboliai, kurie gali būti ant jūsų „Samsung“ gaminio.

	JSPÈJIMAS
	ELEKTROS SMÜGIO RIZIKA. NEATIDARYTI.
	Šis simbolis nurodo, kad viduje yra aukšta įtampa. Pavojingas bet koks kontaktas su šio gaminio visomis vidinėmis dalimis.
	Šis simbolis nurodo, kad šiame gaminyje yra svarbios informacijos apie naudojimą ir priežiūrą.
	Il klasės gaminys: šis simbolis nurodo, kad nereikia jungti į saugų jžemintą lizdą.Jei šio simbolio nėra ant gaminio su maitinimo laidu, gaminį BŪTINA prijungti prie patikimo apsauginio jžeminimo.
	Kintamosios srovės įtampa: Nominali įtampa, pažymėta šiuo simboliu, yra kintamosios srovės įtampa.
	Nuolatinės srovės įtampa: vardinė įtampa, pažymėta šiuo simboliu, yra nuolatinės srovės įtampa.
	Dėmesio. Žr. naudojimo instrukcijas: šis simbolis nurodo, kad naudotojas papildomos su sauga susijusios informacijos turi ieškoti naudotojo vadove.

JSPĖJIMAS

- Norėdami sumažinti gaisro ar elektros smūgio riziką, nelaikykite šio prietaiso lietuje ar drėgnose vietose.

DÈMESIO

• NORĖDAMI IŠVENGTI ELEKTROS SMŪGIO, PLATŲ KIŠTUKO KONTAKTŲ IKIŠKITE I PLAČIĄ LIZDO ANGĄ IR JSTUMKITE IKI GALO.
• Irenginys visada turi būti prijungtas prie kintamosios srovės elektros lizdo naudojant apsauginę ižeminimo jungtį.
• Norėdami atjungti prietaisą nuo maitinimo tinklo, kištuką reikia ištraukti iš maitinimo lizdo, todėl jis turi būti lengvai prieinamas.
• Saugokite, kad ant jrenginio neužlašetų arba neužtikštų skysčio. Ant prietaiso nedėkite skysčių pripildytų daiktų, pavyzdžiui, vazų.
• Norėdami visiškai išjungti prietaisą, turite ištraukti maitinimo kištuką iš kištukinio lizdo. Todėl maitinimo laido kištukas turi būti visada lengvai pasiekiamas.

ATSARGUMO PRIEMONÉS

1. Įsitikinkite, kad jūsų gyvenamosios vietos kintamosios srovės maitinimo šaltinis atitinka galios reikalavimus, nurodytus identifikavimo lipduke, esančiame jūsų gaminio apačioje. Pastatykite gaminį horizontaliai ant tinkamo pagrindo (baldo), kad aplink būtų pakankamai vietos ventiliacijai (7–10 cm). Patikrinkite, ar ventiliacijos angos neuždengtos. Nedėkite įrenginio ant stiprintuvų arba kitos įrangos, kuri gali įkaisti. Šis įrenginys skirtas naudoti nuolat.

Norėdami visiškai išjungti įrenginį, ištraukite kintamosios srovės laido kištuką iš sieninio elektros lizdo. Ištraukite maitinimo laido kištuką, jei planuojate įrenginio ilgą laiką nenaudoti.

1. Esant perkūnijai, atjunkite kintamosios srovės kištuką nuo sieninio lizdo. Dėl žaibavimo padidėjusi įtampa gali įrenginį sugadinti.
2. Saugokite jrenginj nuo tiesioginių saulės spindulių ir kitų šilumos šaltinių. Jų veikiamas jrenginys gali perkaisti ir nustoti tinkamai veikti.
3. Saugokite gaminj nuo drėgmės (pvz., vazos su vandeniu) ir šilumos pertekliaus (pvz., židinio) ar įrangos, sukuriančios stiprius magnetinius ar elektros laukus. Sutrikus įrenginio veikimui, atjunkite maitinimo laidą nuo kintamosios srovės sieninio elektros lizdo. Jūsų gaminys nėra skirtas pramoniniam naudojimui. Jis skirtas tik asmeniniam naudojimui. Laikant gaminį žemoje temperatūroje gali vykti kondensacija. Jei gabenote įrenginį žiemą, prieš naudodami palaukite maždaug 2 valandas, kol įrenginys jšils iki kambario temperatūros.
4. Maitinimo elementuose, naudojamuose su šiuo gaminiu, yra cheminių medžiagų, kurios yra kenksmingos aplinkai. Nelšmeskite maitinimo elementų kartu su kitomis mišriomis buitinėmis atliekomis. Nelaikykite maitinimo elemento vietose, kur jį veiktų karštis, tiesioginiai saulės spinduliai ar ugnis. Nesukelkite trumpojo jungimo, neardykite ir neperkaitinkite maitinimo elementų.

DÉMESIO: Jei maitinimo elementas jdëtas netinkamai, kyla sprogimo pavojus. Naudokite tik tokius pačius arba atitinkamo tipo maitinimo elementus.

Audinio valymas

Nedelsiant pašalinkite bet kokj purvą ar dèmes nuo gaminio paviršiaus.

Tam tikrų medžiagų šalinimas ir valymas gali būti mažiau efektyvus. Tai taip pat taikoma ir atvejais, kai medžiagos nepašalinamos ilgesnį laiką.

! SPÈJIMAS

- Dulkėms, rankų antspaudams ir pan. pašalinti naudokite dulkių siurblį arba lipnų pūkų rinkiklj.

• Kai kurie valymo šepečiai gali apgadinti gaminj; tai priklauso nuo medžiagų, iš kurių jie pagaminti.
  – Rankšluosčiai ir valomosios šluostės ant gaminio gali palikti pūkų ar nešvarumų.

• Purvui nukrapštyti nenaudokite vinių ar kitų įrankių. Jis gali sugadinti audinį.

• Aliejaus ar skysčių dėmėms pašalinti naudokite vandeniu sudrėkintą švarią baltą šluostę. Jei dėmė išlieka, valykite ją šluoste, suvilgyta vandens ir neutralaus valiklio mišiniu (pvz., indų plovikliu).

- Ne neutrali valymo priemonė ar valiklis gali nulemti išblukimą arba apgadinimą.

• Nuvalytą sritį nusausinkite sausa šluoste arba plaukų džiovintuvu.
  – Nenaudokite per daug jėgos, kad neišbluktų spalva ir neapgadintumėte.

TURINYS

01 Komponentų patikrinimas 6

02 Gaminio apžvalga 7

„Soundbar“ viršutinis skydelis....7

Apatinis „Soundbar“ skydelis....7

03 „Soundbar“ garsiakalbio nuotolinio valdymo pulto naudojimas 9

Baterijų įdėjimas prieš pradedant naudotis nuotolinio valdymo pultu (2 AA tipo baterijos) 9

Kaip naudotis nuotolinio valdymo pultu 9

„Active Voice Amplifier" (AVA) 10

Paslėptų mygtukų naudojimas (mygtukai su keliomis funkcijomis) 11

Skirtingų režimų garso efektų išvesties techniniai duomenys. 11

„Soundbar“ garsumo reguliavimas televizoriaus nuotoliniu pulteliu 12

04 „Soundbar“ prijungimas 13

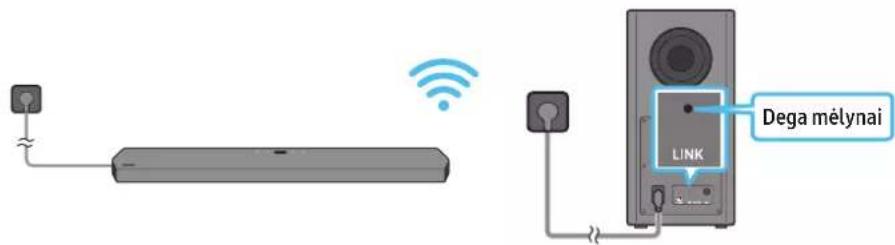

Maitinimo ir jrenginių prijungimas....13

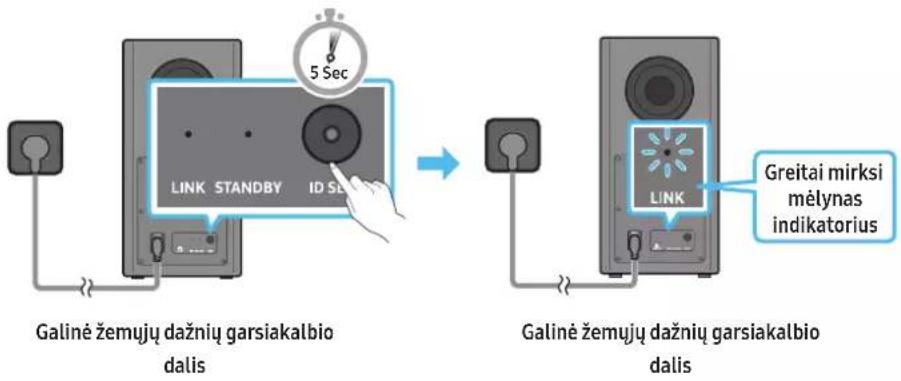

- Žemujų dažnių garsiakalbio prijungimas rankiniu būdu 14

- LED indikatorių lemputės galinėje žemųjų dažnių garsiakalbio dalyje....14

- Auto EQ....15

SWA-9500S (parduodamas atskirai) prijungimas prie „Soundbar“ 15

05 Laidinis prijungimas prie televizoriaus 16

1 būdas. Prisijungimas su HDMI 16

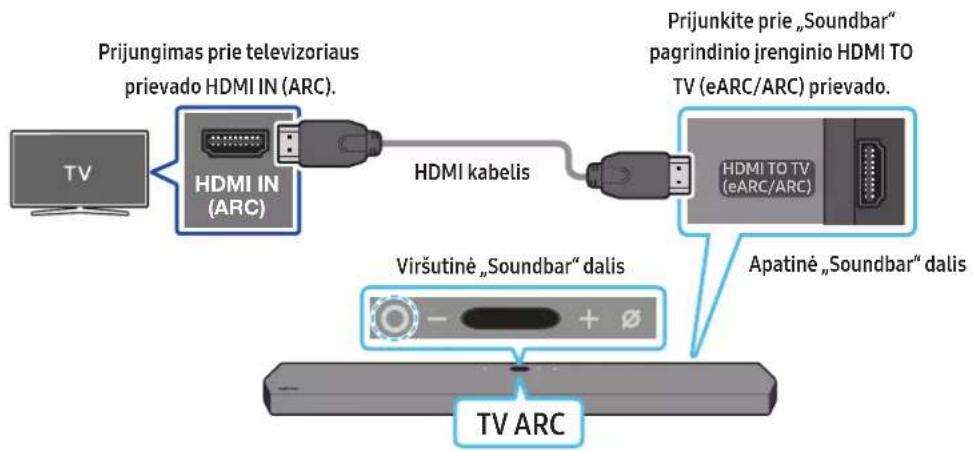

- Televizoriaus, palaikančio HDMI ARC (garso gražinimo kanalas), prijungimas....16

2 būdas. Prijungimas naudojant optinį kabelį....17

06 Belaidis prijungimas prie televizoriaus 18

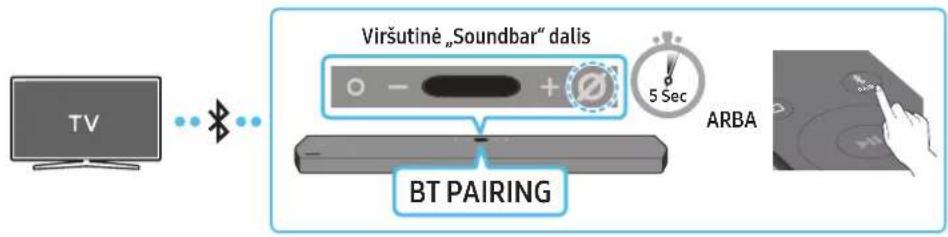

1 büdas. Prijungimas per „Bluetooth“ 18

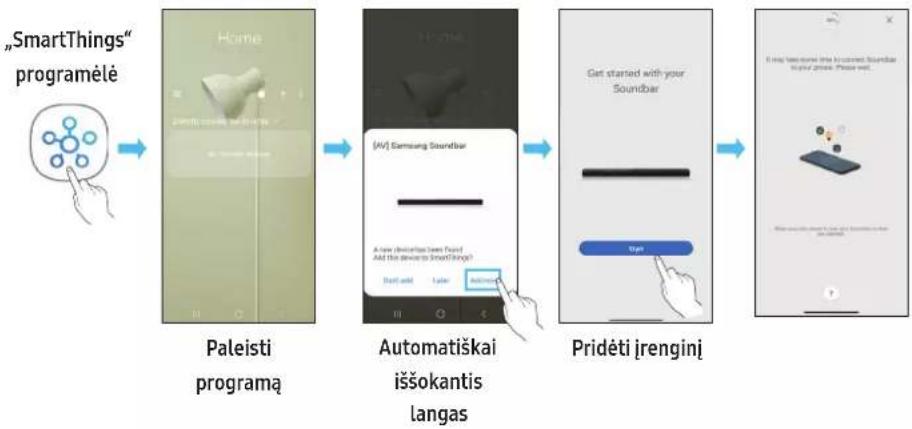

2 būdas. Prijungimas naudojant „Wi-Fi“ 19

07 Išorinio jrenginio prijungimas

20

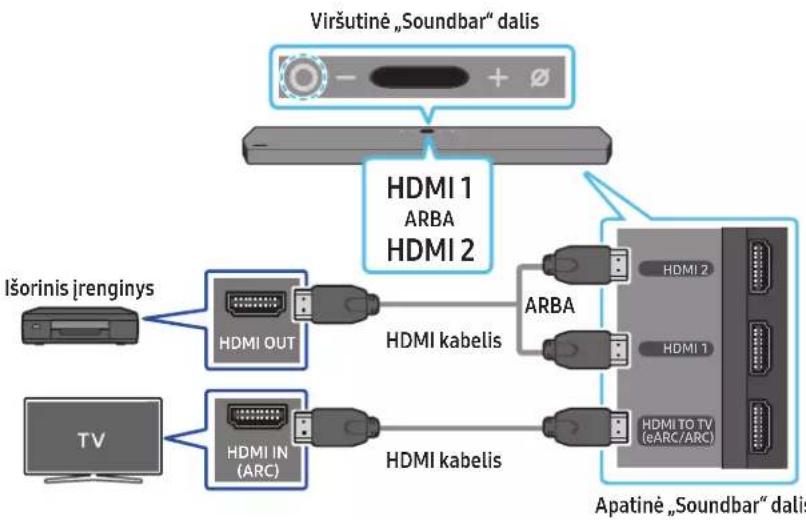

1 büdas. Prijungimas naudojant HDMI laidą (gebanti atkurti ir dekoduoti „Dolby Atmos“) 20

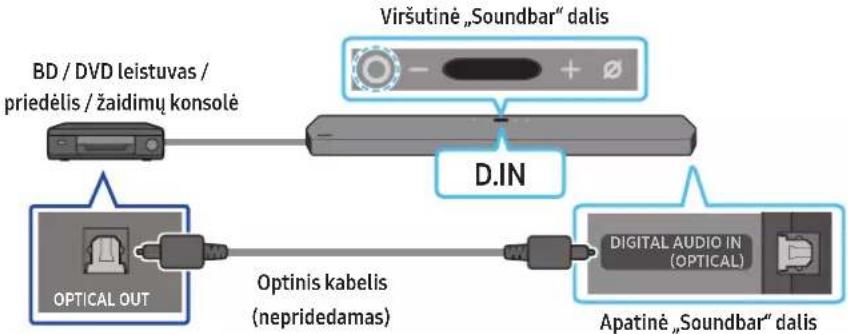

2 būdas. Prijungimas naudojant optinį kabelį....21

08 Mobiliojo jrenginio prijungimas

22

1 büdas. Prijungimas per „Bluetooth“ 22

2 būdas. Prijungimas naudojant „Wi-Fi“ (belaidis tinklas)....23

Darbo su „Amazon Alexa“ (integruotaja „Alexa“) pradžia 24

Darbo su „Alexa“ „Amazon“ gaminyje pradžia (veikia su „Alexa“) 25

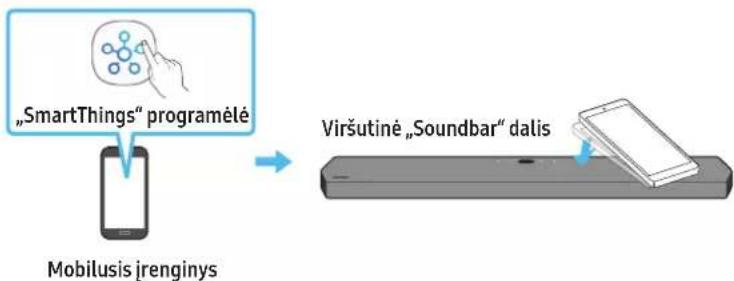

„Tap Sound“ funkcijos naudojimas ....26

09 Prisijungimas prie „Apple AirPlay 2“

27

Prijungimas ir naudojimas su „Apple“ produktu....27

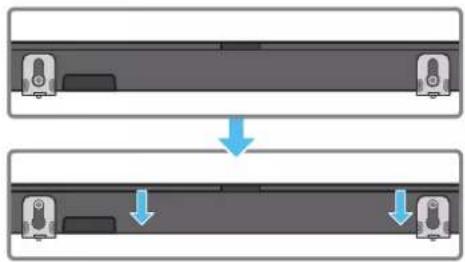

10 Sieninio laikiklio montavimas 28

Su jrengimu susijusios atsargumo priemonės 28

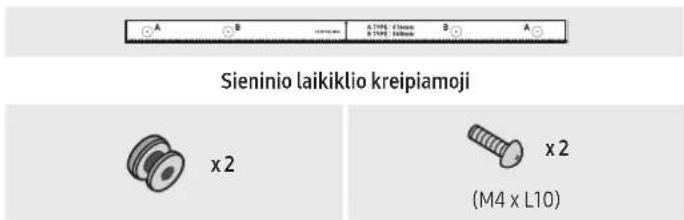

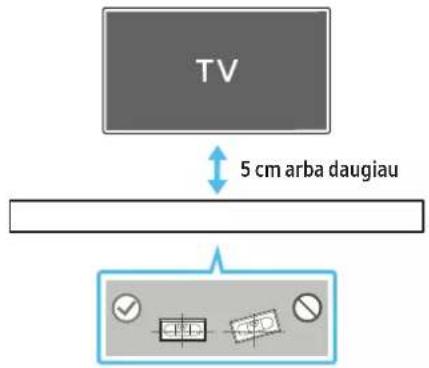

Tvirtinimo prie sienos komponentai 28

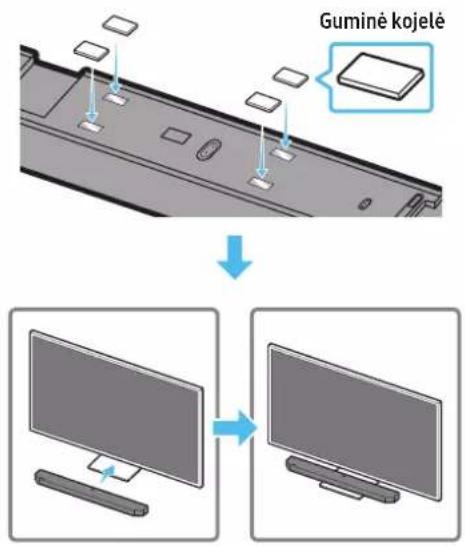

11 „Soundbar“ garsiakalbio montavimas virš televizoriaus stovo 29

Komponentai 29

12 Programinės įrangos naujinimas 30

Automatinis naujinimas ....30

Naujinimas naudojant USB 30

Inicijavimas....31

13 Trikčių šalinimas 31

14 Licencija 33

15 Atvirojo kodo licencijos pranešimas 33

16 Svarbios pastabos apie paslaugą 33

17 Specifikacijos ir vadovas 34

Specifikacijos 34

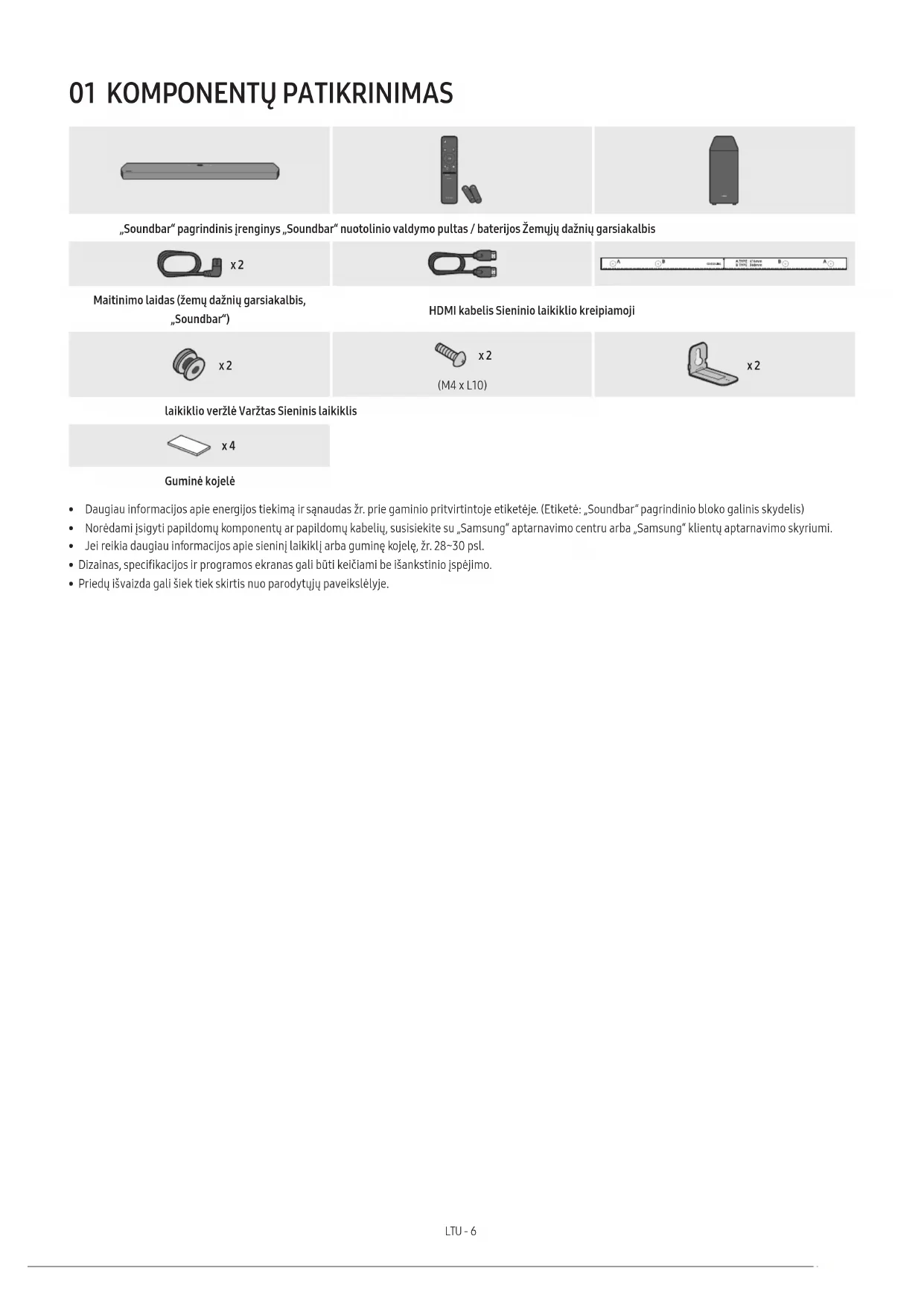

01 KOMPONENTŲ PATIKRINIMAS

„Soundbar“ pagrindinis jrenginys „Soundbar“ nuotolinio valdymo pultas / baterijos Žemujų dažnių garsiakalbis

x2

Maitinimo laidas (žemų dažnių garsiakalbis,

„Soundbar“)

HDMI kabelis Sieninio laikiklio kreipiamoji

x2

x2

(M4 x L10)

x2

laikiklio veržlé Varžtas Sieninis laikiklis

x4

Guminé kojelé

• Daugiau informacijos apie energijos tiekimą ir sąnaudas žr. prie gaminio pritvirtintoje etiketėje. (Etiketė: „Soundbar” pagrindinio bloko galinis skydelis)
• Norėdami įsigyti papildomų komponentų ar papildomų kabelių, susisiekite su „Samsung“ aptarnavimo centru arba „Samsung“ klientų aptarnavimo skyriumi.
• Jei reikia daugiau informacijos apie sieninį laikiklj arba guminę kojelę, žr. 28\~30 psl.
• Dizainas, specifikacijos ir programos ekranas gali būti keičiami be išankstinio įspėjimo.
• Priedų išvaizda gali šiek tiek skirtis nuo parodytuju paveikslėlyje.

02 GAMINIO APŽVALGA

„Soundbar“ viršutinis skydelis

Padėkite gamini taip, kad SAMSUNG logotipas būtų viršuje. 12 4 Šviesos diodo indikatorius

1	○ (Daugiafunkcis) mygtukasBudėjimo režime paspauskite ○ (daugiafunkcj) mygtuką, norėdami ijungti „Soundbar”Paspauskite ○ (daugiafunkcj) mygtuką, norėdami pakeisti įvesties šaltinį.
2	EkranasRodoma gaminio būsena ir dabartinis veikimo režimas.D.IN → HDMI 1 → HDMI 2 → Wi-Fi → BT
3	∅ (Mikrofono jj. / išj.) mygtukasPaspauskite mygtuką, kad jungtumėte arba išjungtumėte mikrofoną.Kai mikrofonas yra išjungtas, LED indikatorius švies raudonai.	„Mic Off“	„Mic On“
4	— + (Garsumo) mygtukasSureguliuokite garsuma.

- Prijungus kintamosios srovės laidą, maitinimo mygtukas pradės veikti po 4–6 sekundžių.

- Išjungus ši jrenginj, garsas pasigirs po 4–5 sekundžių.

- Jei TV ir „Soundbar“ skleidžia garsus, eikite i televizoriaus garso meniu nustatymai ir pakeiskite televizoriaus garsiakalbj i išorinis garsiakalbis.

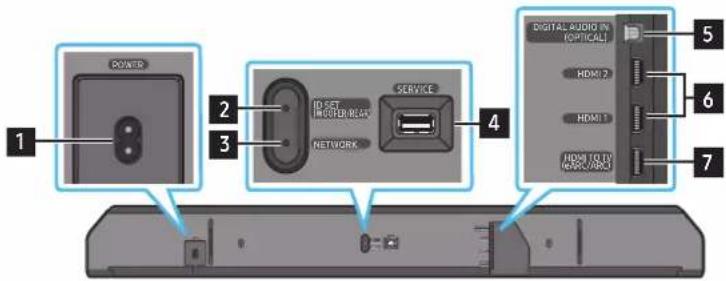

Apatinis „Soundbar“ skydelis

POWER 2 3 TO SET HOTTER/BEAV NETWORK SERVICE 4 DIGITAL AUDIO IN OPTICAL 5 HDMI 2 6 HDMI1 7 HDMI OLED WIRECALED

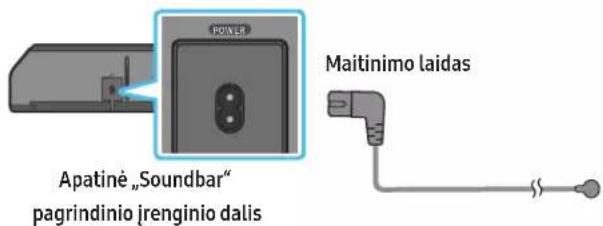

1 POWERPrijunkite „Soundbar“ kintamosios srovės maitinimo kabelį. (Žr. 13 psl.)

2 D SET (WOOFER/REAR)Paspauskite ir belaidžiu ryšiu prijunkite „Soundbar“ prie erdvinio garso ir žemųjų dažnių garsiakalbių. (Erdvinis garsiakalbis parduodamas atskirai.)

3 NETWORKPaspauskite ir prijunkite prie belaidžio tinklo („Wi-Fi“) naudodamiesi „SmartThings“ programa.

4 SERVICEPrijunkite USB atmintinę, kad atnaujintumėte produkto programinę įrangą.

5 DIGITAL AUDIO IN (OPTICAL)Skirta prijungti prie išorinio įrenginio skaitmeninės (optinės) išvesties. (Žr. 21 psl.)

6 HDMI 1 / HDMI 2

Priimami skaitmeninio vaizdo ir garso signalai tuo pačiu metu, naudojant HDMI kabelj. Prijunkite prie išorinio jrenginio HDMI išvesties. (Žr. 20 psl.)

7 HDMI TO TV (eARC/ARC)

Prijunkite prie televizoriaus HDMI lizdo. (Žr. 16 psl.)

• Traukdami maitinimo laidą iš sienos kištukinio lizdo, laikykite už kištuko. Netraukite už laido.
• Nejunkite šio jrenginio arba kitų komponentų prie kintamosios srovės elektros lizdo, kol bus prijungti visi komponentai.

03 „SOUNDBAR“ GARSIAKALBIO NUOTOLINIO VALDYMO PULTO NAUDOJIMAS

Bateriju ïdėjimas prieš pradedant naudotis nuotolinio valdymo pultu (2 AA tipo baterijos)

Stumkite galinj gaubtą rodyklės kryptimi, kol jį visiškai nuīmsite. Įdėkite 2 AA tipo baterijas (1,5 V) teisingai pasirinkdami poliškumo kryptį. Slinkite maitinimo elementų dangtelį atgalį vietą.

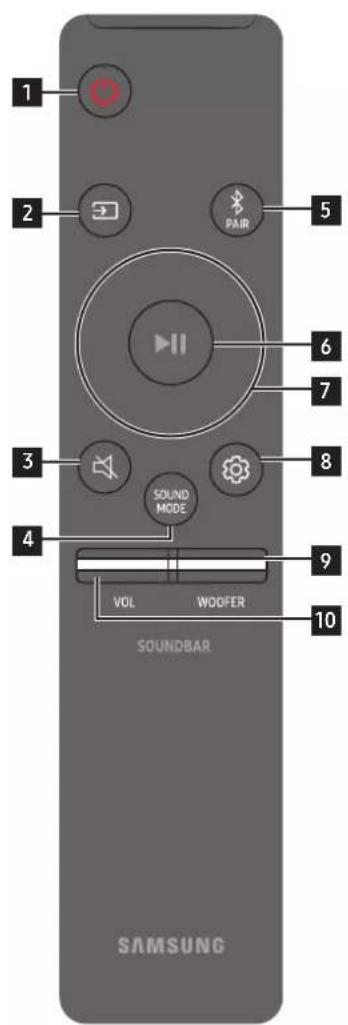

Kaip naudotis nuotolinio valdymo pultu

1 2 3 4 5 6 7 8 9 VOL WOOFER 10 SOUNDBAR SAMSUNG

1	Ij./išj. mygtukas	Jjungia ir išjungia „Soundbar“ garsiakalbj.Funkcija „automatinis išjungimas”Irenginys automatiškai išjungiamas toliau nurodytais atvejais:In D.IN / HDMI 1 / HDMI 2 / Wi-Fi / BT režimas, jei garso signalo nėra 18 minučių.
2	Šaltinis	Paspauskite norėdami pasirinkti prie „Soundbar“ prijungtą šaltinį.Balso atsako jjungimas / išjungimasJūs galite jjungti arba išjungti balso atsaką.Kai „Soundbar“ išjungtas (budėjimo režimas), paspauskite ir 5 sekundes palaikykite ant nuotolinio valdymo pulto esantį mygtuką [IMAGE] (Šaltinis).Kaskart, kai pakeičiate balso atsako nuostatą, OLED ekrane rodoma „AUI OFF“(pagal numatytuosius nustatymus) arba „AUI ON”.
3	Nutildyti	Paspauskite mygtuką [IMAGE] (Nutildyti), kad išjungtumėte garsą.Paspaudę jį dar kartą, garsą jjungsite.
4	SOUND MODE	Pageidaujamą garso režimą galite nustatyti pasirinkdami STANDARD, SURROUND, GAME PRO arba ADAPTIVE SOUND.STANDARDAtkuria originalų garsą.SURROUNDUžtikrina už standartinį platesnį garso lauką.GAME PROAtkuria stereoskopinį garsą, kad žaisdami galėtumėte pasinerti į veiksmą.ADAPTIVE SOUNDIšanalizuoją turinį realiuoju laiku ir pagal turinio charakteristikas automatiškai parenka optimalų garso lauką.
5	Bluetooth PAIR	„Soundbar“ jrenginyje jiunkite „Bluetooth“ susiejimo režimą. Paspauskite mygtuką ir palaukite, kol „BT PAIRING“ ekrane bus prisijungta prie naujo „Bluetooth“ jrenginio.
6	Leisti / pristabdyti	Paspausdami mygtuką galite leisti arba pristabdyti muziką.

7	Aukštyn / žemyn / kairėn / dešinėn	Paspauskite nurodytas sritis, kad pasirinktumėte aukštyn / žemyn / kairėn / dešinėn.Paspaudę mygtuką aukštyn / žemyn / kairėn / dešinėn pasirinkite arba nustatykite funkcijas.• Praleisti muzikąPaspauskite mygtukądešinėn, kad pasirinktumėte kitą muzikos failą. Paspauskite mygtukąkairėn, kad pasirinktumėte ankstesnį muzikos failą.• ID SETŠią parinkti naudokite, kai neprijungtas žemųjų dažnių garsiakalbis arba erdvinio garso garsiakalbis.Kai įrenginys išjungtas, paspauskite ir nuspaudę palaikykite 5 sekundes mygtukąaukštyn, kad galėtumėte atliktiID SET.(Žr.14 psl.)
8	Garso valdymas	Paspaudus, garso nustatymo elementai, pvz.,AUTO EQ, AVA, TREBLE, BASS, SYNC, CENTER LEVEL, SIDE LEVEL, FRONTTOPLEVELir VIRTUAL ON/OFF rodomi nuosekliai. Pageidaujamas elementas gali būti sureguliuotas naudojant mygtukusaukštyn /žemyn.• Norėdami valdyti aukštus garso tonus arba žemų dažnių garsus, „garso nustatymai” pasirinkiteTREBLEarbaBASS,tada mygtukaisaukštyn/žemynnustatykite garsumąnuo -6 iki +6.• Paspauskite ir nuspaudę palaikykite 5 sekundes mygtuką( Garso valdymas), kad nustatytumėte kiekvienos dažnių juostos garsą. Mygtukaiskairėn/dešinėngalite pasirinkti 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz ir 10 kHz dažnius, o mygtukaisaukštyn/žemynkiekvieną dažnį galite nustatyti nuo -6 iki +6.(Isitikinkite, kad garso režimas nustatytas kaip „STANDARD“• Norėdami valdyti kiekvieno garsiakalbio garsumą, garso nustatymuose pasirinkiteCENTER LEVEL, SIDE LEVEL, orFRONT TOP LEVEL, tada mygtukaisaukštyn/žemynnustatykite garsumąnuo -6 iki +6.• Jei televizoriuje rodomas vaizdas iriš „Soundbar” skleidžiamas garsas néra sincronizuoti, „garso valdymas” pasirinkiteSYNCir mygtukaisaukštyn/žemynnustatykite garso delsą 0–300 milisekundžių.•SYNCpalaiko tik kelios funkcijos.• Jei erdvinio garso garsiakalbiai prijungti, pasirinkiteREAR LEVELarREARTOPLEVEL, tada mygtukaisaukštyn/žemynnustatykite garsumo lygįnuo -6 iki +6.• Garsiakalbio funkcijąVIRTUALgalimaON/OFFmygtukaisaukštyn/žemyn.• Jei žemų dažnių garsiakalbis prijungtas, galite naudoti funkcijąAUTO EQ.
9	WOOFER LYGIS	Paspauskite mygtuką aukštyn arba žemyn, kad nustatytumėte žemų dažnių garsiakalbio lygį iki –12 arba nuo –6 iki +6.Paspauskite mygtuką, jei norīte nustatyti žemų dažnių garsiakalbio garsumo lygį j 0 (numatytasis).
10	GARSUMAS	Paspaudę mygtuką aukštyn arba žemyn pakoreguosite garsumą.• NutildytiPaspauskite mygtukąVOL,kad išjungtumėte garsą. Paspaudę ji dar kartą, garsą jjungsite.

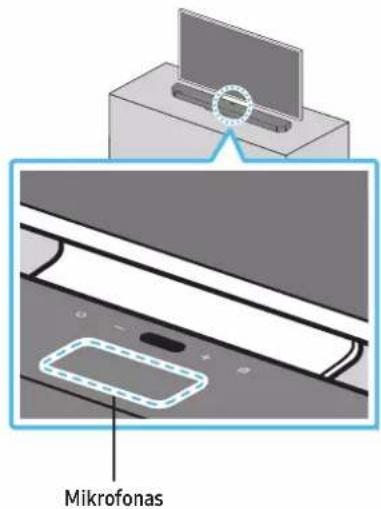

„Active Voice Amplifier“ (AVA)

• Analizuojia triukšmą realiuoju laiku, kai paleistas „Soundbar“, kad visada būtų aiškiai girdimas balso garsas.
• Analizės metu nejrašyta jokių duomenų.

Paslėptų mygtukų naudojimas (mygtukai su keliomis funkcijomis)

Pasléptas mygtukas		Puslapio numeris
Nuotolinio valdymo pulto mygtukas Funkcija
WOOFER (aukštyn)	Televizoriaus nuotolinio valdymo pulto jjungimas / išjungimas (budėjimo režimas)	puslapis 12
Aukštyn ID SET puslapis 14
(Garso valdymas)	7 juostų glodintuvas puslapis 10

Skirtingų režimų garso efektų išvesties techniniai duomenys

Efektas Ivestis		Išvestis
		Tik su žemujų dažnių garsiakalbiu	Su žemujų dažnių garsiakalbiu ir belaidžiu galinių garsiakalbių rinkiniu
STANDARD	2.0 kan. 2.1 kan. 2.1 kan.
	5.1 kan. 5.1 kan. / 7.1 kan. (DTS) 5.1 kan. / 7.1 kan. (DTS)
	7.1 kan. 7.1 kan. 7.1 kan.
	Dolby Atmos®, DTS:X 7.1.2 ch 7.1.4 ch
SURROUND	2.0 kan. 7.1.2 ch 9.1.4 ch
	5.1 kan.	7.1.2 ch 9.1.4 ch
	7.1 kan. 7.1.2 ch 9.1.4 ch
	Dolby Atmos®, DTS:X 7.1.2 ch 9.1.4 ch
GAME PRO	2.0 kan. 7.1.2 ch 9.1.4 ch
	5.1 kan.	7.1.2 ch 9.1.4 ch
	7.1 kan. 7.1.2 ch 9.1.4 ch
	Dolby Atmos®, DTS:X 7.1.2 ch 9.1.4 ch
ADAPTIVE SOUND	2.0 kan. 7.1.2 ch 9.1.4 ch
	5.1 kan.	7.1.2 ch 9.1.4 ch
	7.1 kan. 7.1.2 ch 9.1.4 ch
	Dolby Atmos®, DTS:X 7.1.2 ch 9.1.4 ch

„Samsung“ belaidžio galinio garsiakalbio komplektą galima jsigyti atskirai. Jei norite jsigyti komplektą arba žemujų dažnių garsiakalbj, kreipkitės į pardavėją, iš kurio jsigijote „Soundbar“ garsiakalbj.

- Kai jjungtas režimas STANDARD, erdvinio garso garsiakalbiai nekurs garsų 2 kanalu išvesčiai. Kad jjungtumėte erdvinio garso garsiakalbius, pakeiskite efektų režimą i SURROUND.

„Soundbar“ garsumo reguliavimas televizoriaus nuotoliniu pulteliu

„Soundbar“ garsumą reguliuokite naudodami televizoriaus nuotolinio valdymo pultą.

• Šią funkcija galima naudoti tik su IR nuotolinio valdymo pulteliais. „Bluetooth“ nuotolinio valdymo pultai (nuotolinio valdymo pultai, kuriems reikalingas susiejimas) nepalaikomi.

• Norėdami naudoti šią funkcija, nustatykite televizoriaus garsiakalbj išorinis garsiakalbis.
  • Gamintojai, kurie palaiko šią funkcija:
  „VIZIO“, „LG“, „Sony“, „Sharp“, „PHILIPS“, „PANASONIC“, „TOSHIBA“, „Hisense“, „RCA“

• Išjunkite „Soundbar“.

• Paspauskite ir laikykite nuspaudę 5 sekundes mygtuką WOOFER.

Kiekvieną kartą paspaudus ir 5 sekundes nuspaudus palaikius mygtuką WOOFER, režimai perjungiami tokia tvarka: „OFF-TV REMOTE“ (televizoriaus nuotolinis valdymas išjungtas) (numatytasis režimas), „SAMSUNG-TV REMOTE“, „ALL-TV REMOTE“.

Nuotolinio valdymo pulto mygtukas Ekranas Büsena
		(Numatytasis režimas)	Išjungia televizoriaus nuotolinio valdymo pultą.
			Jjungia „Samsung“ televizoriaus IR spindulių nuotolinio valdymo pultą.
			Jjungia trečiųjų šalių televizorių IR spindulių nuotolinio valdymo pultus.

04 „SOUNDBAR“ PRIJUNGIMAS

Maitinimo ir jrenginių prijungimas

Naudodami maitinimo laidą, toliau nurodyta tvarka prijunkite žemų dažnių garsiakalbj ir „Soundbar“ prie elektros lizdo.

- Jei reikia daugiau informacijos apie reikalingą elektros maitinimo šaltinį ir energijos sąnaudas, žr. prie gaminio prikljuotą etiketę. (Etiketė: „Soundbar” pagrindinio bloko galinis skydelis)

1. Prijunkite maitinimo laidą prie žemujų dažnių garsiakalbio.

POWER Maitinimo laidas

Galinė žemujų dažnių garsiakalbio dalis

1. Prijunkite maitinimo laidą prie „Soundbar”.

POWER Apatinė „Soundbar“ pagrindinio jrenginio dalis Maitinimo laidas

1. Prijunkite maitinimą prie „Soundbar” ir žemųjų dažnių garsiakalbio. Žemųjų dažnių garsiakalbis yra automatiškai prijungiamas, kai įjungiamas „Soundbar“.

• Prijunkite žemujų dažnių garsiakalbio maitinimą prieš prijungdami prie „Soundbar”. Jjungus „Soundbar“, žemujų dažnių garsiakalbis bus jungtas automatiškai.
• Jei gaminiui esant jjungtam atjungsite ir vél prijungsite maitinimo laidą, „Soundbar“ automatiškai jsijungs.

Žemujų dažnių garsiakalbio prijungimas rankiniu būdu

Prieš atlikdami prijungimą rankiniu būdu, atlikite toliau nurodytus veiksmus.

• Patikrinkite, ar tinkamai prijungti „Soundbar“ ir žemųjų dažnių garsiakalbio maitinimo laidai.

• Isitikinkite, ar „Soundbar“ išjungtas.

• Išjunkite „Soundbar“ maitinimą.

• Paspauskite ir bent 5 sekundes palaikykite galinėje žemųjų dažnių garsiakalbio dalyje esantį ID SET.

- Žemųjų dažnių garsiakalbio galinėje dalyje esantis raudonas indikatorius užgęsta ir pradeda mirksėti mėlynas indikatorius.

5 Sec LINK STANDBY ID SE Galinė žemujuų dažnių garsiakalbio dalis GREITAI mirksi mėlynas indikatorius LINK dalis

1. Paspauskite ir nuspaudę palaikykite 5 sekundes nuotolinio valdymo pultelio mygtuką aukštyn.

2. Trumpam „Soundbar“ ekrane parodomas pranešimas ID SET, tada jis pranyksta.

3. Baigus ID SET, „Soundbar“ automatiškai jsijungs.

1. Patikrinkite, ar LED lemuté LINK nuolat dega mèlynai (prisijungta).

LINK LED indikatorius nustoja mirkséti ir pradeda nuolat šviesti mėlynai, kai „Soundbar” prijungiamas prie belaidžio ryšio žemųjų dažnių garsiakalbio.

LED indikatorių lemputės galinėje žemujų dažnių garsiakalbio dalyje

LED Büsena Aprašas Sprendimas
	Šviečia	Sėkmingai prisijungta (jprastas veikimas)	-
	Mirksi Ryšys atkuriamas		Patikrinkite, ar maitinimo laidas tinkamai prijungtas prie pagrindinio „Soundbar“ jrenginio arba palaukite apie 5 min. Jei mirksėti nenustoja, pabandykite žemujų dažnių garsiakalbį prijungti rankiniu būdu. (Žr. 14 psl.)
	Šviečia	Budėjimo režimas („Soundbar“ pagrindinis jrenginys išjungtas)	Patikrinkite, ar maitinimo laidas tinkamai prijungtas prie pagrindinio „Soundbar“ jrenginio.
		Nepavyko prisijungti Prijunkite dar kartą. Rankinio prijungimo instrukcijas žr. 14 psl.
	Mirksi Gedimas		Žr. šiame vadove pateiktą „Samsung“ aptarnavimo centro informaciją.

PASTABA

• Jei pagrindinis jrenginys jungtas, belaidis žemų dažnių garsiakalbis pradės veikti delsos režimu, o STANDBY LED žemų dažnių garsiakalbio užpakalinėje dalyje kelis kartus sumirksės mėlynai, tada pradės šviesti raudonai.
• Jei šalia „Soundbar“ naudosite jrenginj, kuris naudoja tą patį dažnį kaip ir „Soundbar“, susidarę trikdžiai gali pertraukinėti garsą.
• Maksimalus pagrindinio jrenginio belaidžio signalo transliavimo atstumas yra 10 metru, tačiau jis gali skirtis priklausomai nuo aplinkos, kurioje naudojamas jrenginys. Jei tarp pagrindinio jrenginio ir belaidžio žemų dažnių garsiakalbio stovi plieninė-betoninė ar metalinė siena, sistema iš viso gali neveikti, nes belaidis signalas negali prasiskverbti pro metalą.

! ISPÉJIMAS

• Belaidžio ryšio priėmimo antenos įmontuotos į belaidį žemųjų dažnių garsiakalbj. Laikykite įrenginį toliau nuo vandens ir drėgmės.
• Kad garsas būtų optimalus, įsitikinkite, kad aplink belaidį žemų dažnių garsiakalbį ir belaidžio imtuvo modulį (parduodamas atskirai) nėra kliūčių.

Auto EQ

„Samsung“ technologija Auto EQ suteikia natūralesnį iršvelnesnį žemųjų dažnių garsą kalibruodama žemą dažnį, aptinkamą per žemųjų dažnių garsiakalbio mikrofoną. Žemas dažnis dažniausiai atsiranda dėl patalpos dydžio ir žemųjų dažnių garsiakalbio vietos.

• Pasirūpinkite, kad žemuju dažnių garsiakalbis būtų pastatytas bent 8 cm atstumu nuo sienų, baldų ar kitų pertvarų.
• Derinant Auto EQ, kambaryje turi būti kuo tyliau.
• Nenaudokite jokių mygtukų, kol bus baigtas Auto EQ derinimas.
  • Auto EQ derinimas trunka maždaug 2 minutes.
• Atliekant Auto EQ derinimą, iš „Soundbar“ pagrindinio jrenginio ir galinių garsiakalbių nesigirdės jokio garso.

Jei naudojate funkcija pirmą kartą

1. Paspauskite ir palaikykite mygtuką (Garso valdymas), kol bus pasirinkta funkcija Auto EQ.
2. Paspauskite mygtukus aukštyn / žemyn, kad pasirinktumėte Tuning, tuomet paspauskite mygtuką ▶II.
3. Prasidės derinimas ir pažanga bus rodoma procentais.

– Norédami atšaukti derinimą, paspauskite mygtuką aukštyn / žemyn / kairėn / dešinėn ar▶II, tada paspauskite mygtuką▶II, kad patvirtintumėte.
- Jei derinimo atlikti nepavyks, LED lemputė degs raudona šviesa.
- Jei derinimas bus atliktas sékmingai, LED lemputé degs mělyna šviesa.

Jei jau atlikote ši derinimo procesą

1. Paspauskite ir palaikykite mygtuką 📋 (Garso valdymas), kol bus pasirinkta funkcija Auto EQ.
2. Paspauskite mygtukus aukštyn / žemyn, kad pasirinktumėte Tuning, tuomet paspauskite mygtuką ▶II.
3. Paspauskite mygtukus aukštyn / žemyn, kad pasirinktumėte vieną iš toliau nurodytu parinkčių.
4. On: jjunkite anksčiau derintus EQ nustatymus.
5. Off: jjunkite numatytuosius EQ nustatymus.
6. Tuning: Vél paleiskite derinimo procesą.

SWA-9500S (parduodamas atskirai) prijungimas prie „Soundbar“

Išpléskite iki tikro belaidžio erdvinio garso „Samsung“ belaidžio galinio garsiakalbio rinkinj (SWA-9500S, parduodamas atskirai) prijungdami prie „Soundbar“. Daugiau informacijos apie prijungimą žr. „Samsung“ belaidžio galinio garsiakalbio rinkinio vadove.

05 LAIDINIS PRIJUNGIMAS PRIE TELEVIZORIAUS

1 būdas. Prisijungimas su HDMI

ISPÉJIMAS

• Kai yra prijungtas ir HDMI ir optinis laidas, pirmas priimamas HDMI signalas.
• Jei HDMI laidu sujungiate televizorių ir „Soundbar“, junkite prie jungčių, kurios pažymėtos ARC. Kitu atveju televizoriaus garsas gali neveikti.
  • Rekomenduojamas High Speed HDMI Cable with Ethernet.

Televizoriaus, palaikančio HDMI ARC (garso gražinimo kanalas), prijungimas

Prijungimas prie televizoriaus prievado HDMI IN (ARC). HDMI IN (ARC) HDMI kabelis Prijunkite prie „Soundbar“ pagrindinio jrenginio HDMI TO TV (eARC/ARC) prievado. HDMI TO TV (eARC/ARC) Viršutinė „Soundbar“ dalis Apatinė „Soundbar“ dalis TV ARC

1. Kai „Soundbar“ irtelevizorius išjungti, prijunkite HDMI laidą taip, kaip parodyta paveikslélyje.
2. Ijunkite „Soundbar“ ir televizorių.

3. „Soundbar” pagrindinio jrenginio ekrano lange rodoma „TV ARC“ ir televizoriaus garsas atkuriamas per „Soundbar“.

4. Jei néra televizoriaus garso, paspauskite mygtuką (Daugiafunkcis) „Soundbar” viršuje arba mygtuką (Šaltinis) nuotolinio valdymo pultelyje, kad pasirinktumėte režimą D.IN. Ekrane eilės tvarka rodomi „D.IN” ir „TV ARC”; televizoriaus garsas veikia.

5. Prijungiant televizorių, kuris palaiko funkcija „eARC“, „eARC“ yra rodomas ekrane bei yra girdimas garsas.
6. Jei norite prisijungti su „eARC“, televizoriaus meniu turi būti jungta funkcija „eARC“. Daugiau informacijos apie nustatymą pateikiama televizoriaus naudotojo vadove. (pvz., „Samsung“ televizorius: Pagrindinis (☑) → Nustatymai (☒) → Garsas → Eksperto nustatymai → Režimas „HDMI-eARC“ (automatinis)
7. Jei „Soundbar“ pagrindinio jrenginio ekrano lange nerodoma „TV ARC“, patikrinkite, ar HDMI laidas prijungtas prie tinkamo lizdo.
8. Naudodami garsumo reguliavimo mygtukus televizoriaus nuotolinio valdymo pulte pakeiskite „Soundbar“ garsumo lygi.

PASTABA

• Kai HDMI ARC ("Audio Return Channel") palaikantį televizorių prijungiate prie „Soundbar” HDMI laidu, skaitmeninius vaizdo įrašų ir garso duomenis galima perduoti neprijungiant atskiro optimio laido.
• Rekomenduojame naudoti bešerdį HDMI kabelį, jei įmanoma. Jei norite naudoti šerdinį HDMI kabelį, naudokite mažesnio nei 14 mm skersmens laidą.
• Ši funkcija negalima, jei pasirinktas HDMI kabelis nepalaiko ARC.
• Kai transliacijos garsas yra užkoduotas „Dolby Digital“, o „Digital Output Audio Format“ televizoriuje nustatytas kaip PCM, rekomenduojame pakeisti nustatymą „Dolby Digital“. Kai pakeisite televizoriaus nustatymą, galėsite mėgautis geresne garso kokybe. (Televizoriaus meniu terminai „Dolby Digital“ ir PCM gali būti pavadinti skirtingai – tai priklauso nuo televizoriaus gamintojo.)

2 būdas. Prijungimas naudojant optinį kabelį

Ką patikrinti prieš prijungiant

• Kai yra prijungtas ir HDMI ir optinis laidas, pirmas priimamas HDMI signalas.
• Naudodami optinj kabelj, ant kurio galų yra dangteliai, būtinai juos nuimkite.

1. Kai televizorius ir „Soundbar“ yra išjungti, sujunkite „Soundbar“ DIGITAL AUDIO IN (OPTICAL) lizdą ir televizoriaus OPTICAL išvesties lizdą optiniu laidu (nepridedamas), kaip tai parodyta paveikslėlyje.
2. Ijunkite „Soundbar“ ir televizorių.
3. Paspauskite mygtuką (Daugiafunkcis) „Soundbar“ viršuje arba mygtuką (Šaltinis) nuotolinio valdymo pultelyje, kad pasirinktumėte režimą „D.IN“.
4. Televizoriaus garsas atkuriamas per „Soundbar“.

„Q-Symphony“ funkcijos naudojimas

Naudojant „Q-Symphony“, „Soundbar“ sincronizuojama su „Samsung“ televizoriumi, kad garsas būtų leidžiamas per du įrenginius ir būtų užtikrintas optimalus erdvinis efektas. Prijungus „Soundbar“, televizoriuje meniu “TV+„Soundbar“” atsiranda po Sound Output meniu. Pasirinkite reikiamą meniu.

Televizoriaus meniu TV HDMI kabelis ARBA Optinis kabelis (nepridedamas) D.IN

- Televizoriaus meniu pavyzdys: TV + [AV] „Soundbar“ serijos pavadinimas (HDMI)

PASTABA

• Funkcija gali veikti pagal televizoriaus palaikomą kodeką.
• Ši funkcija palaikoma tik tada, kai prijungtas HDMI kabelis arba optimis kabelis (nepridedamas).
• Šią funkcija galima naudoti kai kuriuose „Samsung“ televizoriuose ir „Soundbar“ modeliuose.
• Naudodami „Q-Symphony“ galite pasirinkti tik GAME PRO arba ADAPTIVE SOUND.

„Spacefit“ garso naudojimas

Pateikiama optimizuota garso kokybė analizuojant klausymo erdves. Norėdami jungti šią funkcija, „Samsung TV“ meniu junkite režimą Adaptive Sound+. (Pagrindinis (→ Nustatymai (→ Bendrieji → „Intelligent Mode“ nustatymai → Adaptive Sound+)

PASTABA

• Televizoriuje jjungus režimą Adaptive Sound+, garso režimas „Soundbar“ bus automatiškai pakeistas i Adaptive Sound+.
• Ši funkcija veikia, kai „Soundbar“ yra prijungtas prie kai kurių „Samsung“ televizorių.

06 BELAIDIS PRIJUNGIMAS PRIE TELEVIZORIAUS

1 būdas. Prijungimas per „Bluetooth“

Kai „Samsung“ televizorius prijungiamas per „Bluetooth“, stereogarsu galite mégautis be jokios laidų raizgalynės.

• Vienu metu galima prijungti tik vieną „Samsung“ televizorių.
• Galima prijungti „Samsung“ televizorių, kuris palaiko „Bluetooth“. Patikrinkite televizoriaus techninius duomenis.

Prijungimas pirmą kartą

1. Paspauskite mygtuką *PAIR „Soundbar” nuotolinio valdymo pultelyje, kad patektumėte j režimą „BTPAIRING”.

(ARBA) a. Paspauskite mygtuką ○ (Daugiafunkcis) „Soundbar“ viršuje ir pasirinkite „BT“.
„BT“ automatiškai per kelias sekundes pasikeičia i „BTPAIRING“ arba pasikeičia i „BTREADY“, jei prijungtas jrašas.
b. Kai pasirodo užrašas „BTREADY“, paspauskite ir nuspaudę palaikykite 5 sekundes mygtuką ☎ (Mikrofono jj. / išj.) „Soundbar“ viršuje, kad būtų rodomas užrašas „BT PAIRING“.

1. „Samsung“ televizoriuje pasirinkite „Bluetooth“ režimą. (pvz., Pagrindinis (☑) → Nustatymai (☑) → Garsas → Garso išvestis → „Bluetooth“ garsiakalbių sąrašas → „[AV] Samsung Soundbar“ Q900A / Q910A („Bluetooth“)

2. Iš televizoriaus ekrane rodomo sąrašo pasirinkite „[AV] Samsung Soundbar Q900A / Q910A“. Televizoriaus „Bluetooth“ jrenginių sąraše pasiekiamas „Soundbar“ žymimas „Reikia susieti“ arba „Susieta“. Jei norite prijungti „Samsung“ televizorių prie „Soundbar“, pasirinkite pranešimą ir užmegzkite ryšį.

- Prijungus „Samsung“ televizorių, „Soundbar“ viršutiniame rodinyje rodoma ši informacija: [Televizoriaus pavadinimas] → „BT“.

1. Dabar „Samsung“ televizoriaus garsą galite girdėti per „Soundbar“.

- Kai prijungėte „Soundbar“ garsiakalbj prie „Samsung“ televizoriaus pirmą kartą, prijungdami iš naujo naudokite režimą „BTREADY“.

Jei jrenginio nepavyksta prijungti

- Jei mobiliajame jrenginyje, garsiakalbių sąraše jau yra „Soundbar“ (pvz., „[AV] Samsung Soundbar Q900A / Q910A”), ji ištrinkite.

• Tada pakartokite 1–3 veiksmus.

„Soundbar“ garsiakalbio atjungimas nuo „Samsung“ televizoriaus

Paspauskite mygtuką (Daugiafunkcis) „Soundbar” viršuje arba mygtuką (Šaltinis) nuotolinio valdymo pultelyje, kad pasirinktumėte kitą režimą nei „BT”.

- Atjungimas šiek tiek užtrunka, nes „Samsung“ televizorius turi gauti atsakymą iš „Soundbar“ garsiakalbio. (Reikalingas laikas gali skirtis ir priklauso nuo „Samsung“ televizoriaus modelio.)

Kuo skiriasi BT READY ir BT PAIRNG?

• BTREADY : Šiuo režimu galite iš naujo prijungti bet kurj anksčiau prijungta „Samsung“ televizorių arba mobilųji jrenginį.
• BTPAIRING : Šiuo režimu galite prijungti naują jrenginį prie „Soundbar“ garsiakalbio.
  (Paspauskite mygtuką ‡ PAIR ant „Soundbar“ nuotolinio valdymo pulto arba ilgiau nei 5 sekundes paspauskite ir palaikykite (Mikrofonas jj./išj.) mygtuką, esantį ant „Soundbar“ viršaus, kol „Soundbar“ yra “BT” režime.)

Pastabos apie „Bluetooth“ ryšj

• Suraskite 1 m atstumu esantį naują įrenginį ir prijunkite jį naudodami „Bluetooth“ ryšį.
• Jei prijungiant „Bluetooth“ jrengini prašoma jvesti PIN kodą, jveskite <0000>.
• Parengties büsenos „Soundbar“ automatiškai išsijungia po 18 minučių.
• Jei aplink „Soundbar“ yra stiprus elektros laukas.
• Jei su „Soundbar“ vienu metu susiejami keli „Bluetooth“ jrenginiai.
• Jei „Bluetooth“ jrenginys išjungtas, jo nėra arba sugedo.

- Esant toliau nurodytoms aplinkybėms, „Soundbar“ gali neatlikti „Bluetooth“ paieškos arba tinkamai neužmegzti ryšio.

- Naudojant elektroninius jrenginius gali atsirasti radijo trikdžių. Elektromagnetines bangas skleidžiantys jrenginiai turi būti laikomi toliau nuo „Soundbar” pagrindinio jrenginio, taip pat nuo mikrobangų krosnelių, belaidžio LAN jrenginių ir pan.

2 būdas. Prijungimas naudojant „Wi-Fi“

Ką patikrinti prieš prijungiant

• „Wi-Fi“ ryšys galimas tik „Samsung“ televizoriuje.
• Patikrinkite, ar belaidis maršruto parinktuvas („Wi-Fi“) jjungtas ir ar televizorius prijungtas prie maršruto parinktuvo.
• Televizorius ir „Soundbar“ turi būti prijungti prie to paties belaidžio tinklo („Wi-Fi“).
• Jei jūsų belaidžio ryšio maršruto parinktuvas („Wi-Fi“) naudoja DFS kanalą, negalėsite užmegzti „Wi-Fi“ ryšio tarp televizoriaus ir „Soundbar“. Norėdami gauti daugiau informacijos, susisiekite su savo interneto paslaugų teikėju.
• Kadangi meniu gali skirtis priklausomai nuo pagaminimo metų, žr. savo televizoriaus vadovą.

• Norėdami per „Wi-Fi“ ryši prijungti televizorių prie „Soundbar“, pirmiausia prijunkite „Soundbar“ prie belaidžio ryšio maršruto parinktuvo. Informacijos apie tai, kaip užmegzti „Wi-Fi“ ryši, rasite 23 psl.

• Daugiau informacijos apie „Wi-Fi“ ryšio užmezgimą su „Soundbar“ rasite 23 psl., skyriuje „2 būdas. Prijungimas naudojant „Wi-Fi“ (belaidis tinklas)“.

• Pakeiskite televizoriaus jvesties šaltinj naudodami „Soundbar“ garso meniu.

• „Samsung“ televizoriai, išleisti 2017 m. ar véliau

Pagrindinis ( ) → Nustatymai ( ) → Garsas → Garso išvestis → „[AV] Samsung Soundbar“ Q900A / Q910A („Wi-Fi“)

07 IŠORINIO İRENGINIO PRIJUNGIMAS

1 būdas. Prijungimas naudojant HDMI laidą (gebanti atkurti ir dekoduoti „Dolby Atmos“)

Ką patikrinti prieš prijungiant

• Jei garso išvesties parinktyse yra parinktis „Antrinis garsas“, įsitikinkite, kad ši parinktis yra išjungta.
• Isitikinkite, kad turinys palaiko „Dolby Atmos®”.

1. HDMI kabeliu prijunkite išorinio jrenginio HDMI OUT prievada ir HDMI prievada, esantj „Soundbar“ apačioje.
2. HDMI kabeliu prijunkite televizoriaus HDMI IN prievadą ir HDMI TO TV (eARC/ARC) prievadą, esantį „Soundbar“ apačioje.
3. Ijunkite „Soundbar“, televizorių ir išorinį įrenginį.
4. Paspauskite mygtuką (Daugiafunkcis) „Soundbar“ viršuje arba mygtuką (Šaltinis) nuotolinio valdymo pultelyje, kad pasirinktumėte režimą „HDMI1“ ar „HDMI 2“.
5. „Soundbar“ ekrane rodoma, kad šiuo metu yra pasirinktas režimas „HDMI1“ ar „HDMI 2“ ir „Soundbar“ pradeda leisti garsus.

PASTABA

• Naudojant „Dolby Atmos®“: Jei jvesties šaltinis yra „Dolby Atmos®“, išvedama 7.1.2 kan.
• Kai „Dolby Atmos®“ suaktyvintas, viršutiniame ekrane rodomas užrašas „DOLBY ATMOS“.
• „Dolby Atmos®“ konfigūravimas BD leistuve ar kitame jrenginyje

Eikite j BD grotuvo ar kita jrenginio nustatymu meniu ir atidarykite garso išvesties parinktis ir jsitikinkite, kad yra pasirinkta „Bitstream“ parinktis „be kodavimo“. Pvz., „Samsung“ BD leistuve eikite j „Pradžios meniu“ → „Garsas“ → „Skaitmeninė išvestis“ ir pasirinkite „Bitstream“ (neapdorotas).

Palaikoma UHD signalų specifikacija (3840 x 2160p)

Kadru dažnis(kadr. / sek.)	Spalvų gylis RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0
<60	8 bitai 0 0 0 0
	10 bitų --	0 0
	12 bitų	--	0 0
120	8 bitai	-	-	-	-
	10 bitų --	--

• Palaikomos specifikacijos gali skirtis priklausomai nuo prijungto išorinio jrenginio ar naudojimo sąlygų.

2 būdas. Prijungimas naudojant optinį kabelį

1. Optiniu laidu (nepridedamas) prijunkite pagrindinio „Soundbar“ bloko jvestj DIGITAL AUDIO IN (OPTICAL) ir išorinio jrenginio prievadą OPTICAL OUT.
2. Junkite „Soundbar“ ir išorini jrengini.
3. Pasirinkite režimą „D.IN“, paspauskite mygtuką ○ (Daugiafunkcis) „Soundbarviršuje arba mygtuką ➞ (Šaltinis) nuotolinio valdymo pultelyje.
4. „Soundbar“ atkurs garsus iš išorinio jrenginio.

08 MOBILIOJO IRENGINIO PRIJUNGIMAS

1 būdas. Prijungimas per „Bluetooth“

Prijunge mobilujj jrenginj per „Bluetooth“ stereogarsu galite mégautis be jokios laidų raizgalynės.

- Jei susietą „Bluetooth“ jrenginį prijungiate, kai „Soundbar“ yra išjungtas, „Soundbar“ automatiškai įsijungia.

Prijungimas pirmą kartą

- Jei prijungiate prie naujo „Bluetooth“ jrenginio, jsitikinkite, kad jrenginys yra 1 m atstumu.

1. Paspauskite mygtuką *PAIR „Soundbar“ nuotolinio valdymo pultelyje, kad patektumėte į režimą „BT PAIRING“.

(ARBA) a. Paspauskite mygtuką 📍 (Daugiafunkcis) „Soundbar“ viršuje ir pasirinkite „BT“. „BT“ automatiškai per kelias sekundes pasikeičia j „BTPAIRING“ arba pasikeičia j „BT READY“, jei prijungtas įrašas. b. Kai pasirodo užrašas „BT READY“, paspauskite ir nuspaudę palaikykite 5 sekundes mygtuką 📍 (Mikrofono jj. / išj.) „Soundbar“ viršuje, kad būtų rodomas užrašas „BT PAIRING“.

1. Savo jrenginyje iš rodomo sarašo pasirinkite „[AV] Samsung Soundbar Q900A / Q910A“.

- „Soundbar“ prijungus prie mobiliojo jrenginio, viršutiniame rodinyje rodoma ši informacija: [Televizoriaus pavadinimas] → „BT“.

1. Per „Soundbar“ leiskite muzikos failus iš jrenginio, kuris prijungtas per „Bluetooth“.

- Kai prijungete „Soundbar“ garsiakalbj prie mobiliojo jrenginio pirmą kartą, norėdami prisijungti iš naujo naudokite režimą „BT READY“.

Jei jrenginio nepavyksta prijungti

- Jei mobiliajame jrenginyje, garsiakalbių sąraše jau yra „Soundbar“ (pvz., „[AV] Samsung Soundbar Q900A / Q910A“), ji ištrinkite.

• Pakartokite 1 ir 2 veiksmus.

Kuo skiriasi BT READY ir BT PAIRNG?

- BT READY : Šiuo režimu galite iš naujo prijungti bet kurj anksčiau prijungtą „Samsung“ televizorių arba mobilųji įrenginį.

- BTPAIRING : Šiuo režimu galite prijungti naują jrenginį prie „Soundbar“ garsiakalbio. (Paspauskite mygtuką †PAIR ant „Soundbar“ nuotolinio valdymo pulto arba ilgiau nei 5 sekundes paspauskite ir palaikykite Ⓞ (Mikrofonas jj./išj.) mygtuką, esantį ant „Soundbar“ viršaus, kol „Soundbar“ yra “BT” režime.)

Pastabos apie „Bluetooth“ ryšj

• Suraskite 1 m atstumu esanti nauja irenginj ir prijunkite ji naudodami „Bluetooth“ ryšj.
• Jei prijungiant „Bluetooth“ jrenginj prašoma jvesti PIN kodą, jveskite <0000>.
• Parengties būsenos „Soundbar“ automatiškai išsijungia po 18 minučių.

• Esant toliau nurodytoms aplinkybėms, „Soundbar“ gali neatlikti „Bluetooth“ paieškos arba tinkamai neužmegzti ryšio.

• Jei aplink „Soundbar“ yra stiprus elektros laukas.

• Jei su „Soundbar“ vienu metu susiejami keli „Bluetooth“ jrenginiai.
• Jei „Bluetooth“ jrenginys išjungtas, jo nėra arba sugedo.

- Naudojant elektroninius jrenginius gali atsirasti radijo trikdžių. Elektromagnetines bangas skleidžiantys jrenginiai turi būti laikomi toliau nuo „Soundbar” pagrindinio jrenginio, taip pat nuo mikrobangų krosnelių, belaidžio LAN jrenginių ir pan.

• „Soundbar“ palaiko SBC duomenis (44,1 kHz, 48 kHz).
- Prijunkite tik prie „Bluetooth“ jrenginių, palaikančių A2DP (AV) funkciją.
- Negalite prijungti „Soundbar“ prie „Bluetooth“ jrenginio, kuris palaiko tik HF (laisvų rankų) funkcija.
- Prijungdami „Soundbar“ príe „Bluetooth“ jrenginio, paděkite juos kaip įmanoma arčiau vienas kito.
- Kuo didesnis atstumas tarp „Soundbar“ ir „Bluetooth“ jrenginio, tuo prastesné garso kokybė. „Bluetooth“ ryšys gali nutrūkti, kai atstumas tarp jrenginių viršija veikimo diapazoną.
- „Bluetooth“ ryšys gali neveikti, kalp numatyta, vietose, kuriose signalas prastai priimamas.

- „Bluetooth“ jrenginys gali skleisti triukšmą ar sutrikti jo veikimas esant šioms sąlygoms:

• Kai liečiasi su „Bluetooth“ jrenginio ar „Soundbar“ signalo siųstuvu-imtuvu.
• Kampuose arba kai šalia yra kliūtis, pavyzdžiui, siena ar pertvara, dėl kurių gali įvykti elektros pokyčių.
• Tokios kliūtys kaip durys ar sienos taip pat gali turėti įtakos graso kokybei, net jei įrenginiai yra netoli vienas kita.

- Kai yra veikiamas kitų gaminių, veikiančių tuo pačiu dažnių diapazonu, pavyzdžiui, medicinos įrangos, mikrobangų krosnelės ir belaidžių LAN įrenginių, skleidžiamus radijo trikdžių.

• Atkreipkite dėmesį, kad „Soundbar“ negalima susieti su „Bluetooth“ įrenginiais, kai naudojama „Bluetooth“ parinktis.
• Šis belaidis jrenginys, kai veikia, gali sukelti elektros trukdžių.

„Bluetooth“ jrenginio atjungimas nuo „Soundbar“

Galite atjungi „Bluetooth“ jrenginj nuo „Soundbar“. Instrukcijas žr. „Bluetooth“ jrenginio naudotojo vadove.

• „Soundbar“ bus atjungtas.
• „Soundbar“ atjungus nuo „Bluetooth“ jrenginio, „Soundbar“ viršutiniame rodinyje bus rodoma ši informacija: „BT DISCONNECTED“.

„Soundbar“ atjungimas nuo „Bluetooth“ jrenginio

Paspauskite mygtuką (Daugiafunkcis) „Soundbar“ viršuje arba mygtuką (Šaltinis) nuotolinio valdymo pultelyje, kad perjungtumėte režimą iš „BT“ („Bluetooth“).

• Atjungimas gali užtrukti, nes „Bluetooth“ jrenginys turi gauti atsakymą iš „Soundbar“. (Atjungimo laikas gali skirtis, atsižvelgiant i „Bluetooth“ jrenginį.)
• „Soundbar“ atjungus nuo „Bluetooth“ jrenginio, „Soundbar“ viršutiniame rodinyje bus rodoma ši informacija: „BT DISCONNECTED“.

2 būdas. Prijungimas naudojant „Wi-Fi“ (belaidis tinklas)

Norint prijungti „Soundbar“ prie mobiliojo jrenginio per belaidj tinklą („Wi-Fi“), reikalinga programa „SmartThings“.

Prijungimas pirmą kartą

1. Mobiliajame jrenginyje (išmaniajame telefone ar planšetėje) įdiekite ir paleiskite programą SmartThings.
2. Vadovaukitės programos ekrane pateikiamais nurodymais, kad įtrauktumėte „Soundbar”.

- Kai kuriuose jrenginiuose gali būti neparodytas automatiškai iššokantis langas (žr. toliau pateiktą antrą ekrano kopija). Jei néra iššokančio lango, ekrane Home paspauskite „+“. „Soundbar“ garsiakalbis pridėtas programoje.

Darbo su „Amazon Alexa“ (integruotaja „Alexa“) pradžia

• „Amazon Alexa“ – tai „Amazon“ teikiama paslauga.
• Ši funkcija gali būti nepalaikoma, priklausomai nuo modelio ar geografinės vietovės.
• Ši funkcija palaiko tik kai kurias kalbas ir palaikomos funkcijos gali skirtis priklausomai nuo geografinės vietovės.
• Norėdami sužinoti apie gaminio specifikaciją arba suderinamumą, žr. „Samsung“ svetainę (www.samsung.com).

Naudodamiesi „Alexa“ galite leisti muziką, klausytis naujienų, matyti orų prognozes ir valdyti buitinę techniką.

Norint naudoti „Amazon Alexa“ ir prijungti „Soundbar“ prie tinklo, bütina „Amazon“ paskyra.

1. Mobiliajame jrenginyje jdiekite ir paleiskite programą SmartThings.
2. Vadovaudamiesi programoje pateikiamomis instrukcijomis, jveskite „Alexa“ paskyrą, tada prisijunkite prie paslaugos.

„Alexa“ ARBA

Viršutinė „Soundbar“ dalis

- + Ø

1. Iškvieskite „Alexa“ arba paspauskite ir nuspaudę palaikykite 3 sekundes „Soundbar“ mygtuką ○ (Daugiafunkcis), kad galėtumėte naudoti „Alexa“ paslaugą.

- Paspauskite ir nuspaudę palaikykite 3 sekundes mygtuką (Daugiafunkcis), kad jjungtumėte „Alexa” balso asistentą. Paspaudę mygtuką, junkite balso atpažinimą ir pasakykite balso asistento vardą.

Naudokite balso komandas „Soundbar“ garsiakalbiui valdyti

Paleidiklis + komanda

Išbandykite Frazių pavyzdžiai
Garso lygio valdymas	„Alexa, padidink garsumą.“
	„Alexa, sumažink garsumą.“
Klausykitės „Amazon Music“ srautinio perdavimo turinio	„Alexa, eisk džiazo muzikos.“
Atkūrimo valdymas	„Alexa, leisk kitą dainą.“
	„Alexa, sustabdyk muziką.“
	„Alexa, kaip vadinasi šį daina?“
Orų prognozė	„Alexa, kokia orų prognozė?“
Laiko planavimas	„Alexa, nustatyk laikmatį 10 minučių.“

Darbo su „Alexa“ „Amazon“ gaminyje pradžia (veikia su „Alexa“)

• Ši funkcija gali būti nepalaikoma, priklausomai nuo modelio ar geografinės vietovės.
• Ši funkcija palaiko tik kai kurias kalbas ir palaikomos funkcijos gali skirtis priklausomai nuo geografinės vietovės.
• Norėdami sužinoti apie gaminio specifikaciją arba suderinamumą, žr. „Samsung“ svetainę (www.samsung.com).
• Šią paslaugą teikia „Amazon“ ir ji bet kuriuo metu gali būti nutraukta. „Samsung“ neprisiima atsakomybės už šios paslaugos pasiekiamumą.
• „Amazon Alexa“ programos ekranas gali būti keičiamas iš anksto nejspėjus.

Prijungimas ir naudojimas su „Amazon“ gaminiu („Amazon Echo“)

Naudokite gaminj „Amazon Echo“ irvaldykite savo „Soundbar“ bei mégaukitės „Amazon Echo“ teikiamomis muzikos paslaugomis. Norint naudoti „Amazon Alexa“ ir prijungti „Soundbar“ prie tinklo, būtina „Amazon“ paskyra.

1. Mobiliajame jrenginyje jdiekite ir paleiskite programą SmartThings.
2. Vadovaudamiesi programoje pateikiamomis instrukcijomis, jveskite „Alexa” paskyrą, tada prisijunkite prie paslaugos.

Naudokite balso komandas „Soundbar“ garsiakalbiui valdyti

- „Soundbar“ galite naudoti tik „Amazon Echo“ muzikos paslaugas. Kitas „Amazon Echo“ teikiamas paslaugas, pvz., naujienas ir orus, galima pasiekti tik naudojantis gaminiu „Amazon Echo“.

Paleidiklis + komanda + garsiakalbio pavadinimas

* Norėdami naudoti balso komandas „Soundbar“ svetainės įrenginyje

Veiksmas Balso komanda
5 garsumo lygio nustatymas	„Alexa“, nustatyk 5 garsumo lygj svetainės įrenginyje“
Garsumo lygio padidinimas	„Alexa“, padidink svetainės įrenginio garsumą“
Garso nutildymas	„Alexa“, nutildyk svetainės įrenginį“
Radijo stoties pavadinimu KISS FM klausymasis	„Alexa“, paleisk „Kiss FM“ svetainės įrenginyje“
Kitos dainos paleidimas	„Alexa“, paleisk kitą dainą per svetainės įrenginį“
Garso įrašo sustabdymas	„Alexa“, sustabdyk garso įrašą , leidžiamą svetainės įrenginyje“
Garso išjungimas	„Alexa“, išjunk svetainės įrenginį“

„Tap Sound“ funkcijos naudojimas

Bakstelėkite „Soundbar“ mobiliuoju įrenginiu, kad mobiliojo įrenginio turinio garsas būtų atkuriamas per „Soundbar“.

• Ši funkcija gali būti nepalaikoma ir tai priklauso nuo mobiliojo jrenginio.
• Ši funkcija suderinama tik su „Samsung“ mobiliaisais jrenginiais, kuriuose naudojama „Android“ 8.1 arba naujesné versija.

1. Junkite Tap Sound funkcija mobiliajame jrenginyje.
2. Norėdami sužinoti, kaip jungti šią funkcija, žr. „Funkcijos „Tap Sound“ jjungimas“ toliau.

3. Bakstelėkite „Soundbar“ mobiliuoju įrenginiu. Pasirodžiusiame pranešimo lange pasirinkite „Start now“. Ryšys tarp mobiliojo įrenginio ir „Soundbar“ užmezgamas naudojant „Bluetooth“.

4. Mobiliojo jrenginio turinio garso atkūrimas per „Soundbar“.

5. Ši funkcija aptinka vibraciją, kuri atsiranda jrenginiui prisilietus prie „Soundbar“, ir per „Bluetooth“ prijungia mobilujj jrenginį prie „Soundbar“.

6. Būkite atsargūs, kad bakstelėdami mobiliuoju jrenginiu nepataikytumėte į aštrų „Soundbar“ kampa. „Soundbar“ arba mobilusis jrenginys gali būti subraižytas arba pažeistas.
7. Rekomenduojama, kad mobilusis jrenginys būty uždaromame dékle. Švelniai bakstelėkite plačią viršutinę „Soundbar“ dalį nenaudodami jegos.
8. Jei norite naudoti šią funkcija, atnaujinkite SmartThings programą i naujausią versija.
   Funkcija gali būti nepalaikoma ir tai priklauso nuo programos versijos.

Funkcijos „Tap Sound“ jjungimas

Pasinaudokite programa SmartThings ir jjunkite Tap View, Tap Sound funkcijas.

1. Mobiliajame jrenginyje paleiskite SmartThings programą.
2. Programos SmartThings ekrane, rodomame mobiliajame jrenginyje, pasirinkite (≡→).
3. Nustatykite „Tap View, Tap Sound“ kaip „ljungta“, kad mobiliajam jrenginiui priartėjus prie „Soundbar“ ši funkcija veiktu. Funkcija jjungta.

PASTABA

• Kai mobilusis jrenginys veikia energijos taupymo režimu, Tap Sound funkcija neveikia.
• Tap Sound funkcija gali neveikti, jei prie „Soundbar“ garsiakalbio yra radijo trikdžius skleidžiantys jrenginiai, pvz., elektros prietaisai. Užtikrinkite, kad radijo trikdžius skleidžiantys jrenginiai būty laikomi atitinkamu atstumu nuo „Soundbar“.

09 PRISIJUNGIMAS PRIE „APPLE AIRPLAY 2“

Ši funkcija gali būti nepasiekiama kai kuriose šalyse.

Prijungimas ir naudojimas su „Apple“ produktu

• Naudodami „AirPlay 2“, galite valdyti savo namų garso sistemą „iPhone“, „iPad“, „HomePod“ ar „Apple TV“ įrenginyje.
• Šis „Samsung Soundbar“ palaiko „AirPlay 2“. Norint naudoti šią technologija, reikalinga „iOS 11.4“ arba naujesnė versija.
• Patvirtinkite, kad „Soundbar“ yra prijungtas prie „Wi-Fi“. (Žr. 2 būdas. Prijungimas naudojant „Wi-Fi“ (belaidis tinklas))

PASTABA

10 SIENINIO LAIKIKLIO MONTAVIMAS

Su jrengimu susijusios atsargumo priemonės

• Tvirtinkite tik prie vertikalios sienos.
• Netvirtinkite tokioje vietoje, kurioje yra aukšta temperatūra ar didelis drėgnumas.
• Patikrinkite, ar siena yra pakankamai tvirta ir išlaikys gaminio svorj. Jei ne, sustiprinkite sieną arba pasirinkite kitą tvirtinimo vietą.
• įsigykite ir naudokite tvirtinimo varžtus arba varžtus su kaiščiais, tinkamus jūsų sienos tipui (tinko plokščių, geležinių plokščių, medienos ir t. t.). Jei įmanoma, įsukite varžtus į sienos rėmus.

• Isigykite tvirtinimo varžtus pagal sienos, ant kurios norite pritvirtinti „Soundbar“, tipą ir storį.

• Skersmuo: M5
  – Ilgis: rekomenduojama 35 mm arba daugiau.

- Prieš montuodami „Soundbar“, prijunkite jrenginio laidus prie išorinių jrenginių.

- Prieš tvirtindami jsitikinkite, kad jrenginys yra išjungtas, o jo kištukas ištrauktas iš elektros lizdo. To nepadarę galite patirti elektros smūgj.

Tvirtinimo prie sienos komponentai

Sieninio laikiklio kreipiamoji x 2 x 2 (M4 x L10)

Laikiklio veržlė Varžtas

1. Pridėkite sieninio tvirtinimo orientyras prie sienos paviršiaus.

2. Sieninio laikiklio kreiptuvas turi būti sulygiuotas.

3. Jei televizorius pritvirtintas prie sienos, pritvirtinkite „Soundbar“ bent 5 cm žemiau televizoriaus.

TV 5 cm arba daugiau

1. Sulygiuokite sieninio laikiklio kreiptuvo centrinę liniją su televizoriaus centru (jei „Soundbar“ tvirtinate po televizoriumi), tada juosta pritvirtinkite sieninio laikiklio kreiptuvą prie sienos.

- Jei netvirtinate po televizoriumi, centrinę liniją nustatykite taip, kad ji būtu per tvirtinimo vietos vidurj.

A B C C C C C C C C C C A B C C C C C A Vidurio linija

1. Perbraukite rašiklio ar nusmailinto pieštuko galiuku per A tipas vaizdu, esančių abiejuose orientyro galuose, centra, kad pažymėtumėte angas, skirtas atraminiams varžtams, tada nuimkite sieninio tvirtinimo orientyras.

1. Naudodami tinkamo dydžio gražtą, išgrężkite angą sienoje ties kiekviena žyma.

- Jei žymės neatitinka kaiščių padėties, prieš įkišdami atraminius varžtus ar įvarus, įsitikinkite, kad į skylutes įdėjote tinkamus kaiščius. Jei naudojate kaiščius ar inkarus, įsitikinkite, kad išgręžtos angos yra pakankamo dydžio naudojamiems kaiščiams arba inkarams.

1. Istumkite varztą (nepridedamas) per kiekvieną laikiklio verzlė, tada kiekvieną varztą tvirtai jsukite i atraminio varžto angą.

1. „Soundbar“ apačioje dviemvaržtais tinkama kryptimi priveržkite du sieninio rémo laikiklius.

- Kai montuojate, jsitikinkite, kad sieninio rėmo laikiklių pakabinimo dalis yra už „Soundbar“ užpakalinės dalies.

"Soundbar" galiné pusé

„Soundbar“ garsiakalbio dešinysis galas

1. Pritvirtinkite „Soundbar“ su jau pritvirtintais sieninio rėmo laikikliais pakabindami sieninio rėmo laikiklius ant sienoje esančių varžtu-laikiklių.

1. Stumkite „Soundbar“ žemyn, kaip parodyta toliau, kad sieninio rėmo laikikliai tvirtai laikytųsi ant varžtu-laikiklių.

- Istatykite varžtus-laikiklius i plačią (apatinę) sieninio rėmo laikiklių dalį, tada stumkite sieninio rėmo laikiklius žemyn taip, kad sieninio rėmo laikikliai tvirtai laikytųsi ant varžtų laikiklių.

Kad sumontuotumėte, pritvirtinkite gumines kojeles prie apatinės „Soundbar“ dalies ir padėkite virš televizoriaus stovo. Įsitikinkite, kad guminės kojelės tinkamai pritvirtintos ir neišsikiša už televizoriaus stovo kraštų. Žr. toliau pateikiamą paveikslėlj.

Guminé kojelé

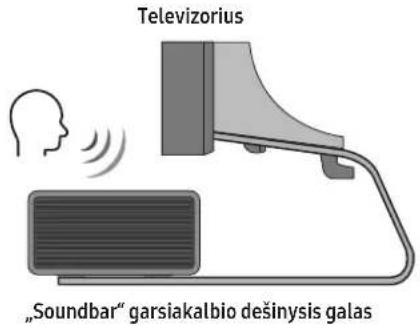

Padėkite „Soundbar“ garsiakalbj ant televizoriaus stovo.

Mikrofonas

Išlygiuokite televizoriaus centrą su „Soundbar“ centru kaip parodyta paveikslėlyje ir atsargiai padėkite „Soundbar“ ant televizoriaus stovo. Dabar padėkite mikrofoną stovo priekyje, kad netrukdytu atpažinti balso.

Televizorius „Soundbar“ garsiakalbio dešinysis galas

PASTABA

• Isitikinkite, kad „Soundbar“ padėta ant lygaus ir tvirto paviršiaus.
• Nepakankamas atstumas nuo televizoriaus gali sukelti balso atpažinimo ir garso problemu.

12 PROGRAMINĖS ĮRANGOS NAUJINIMAS

Automatinis naujinimas

Prijungus „Soundbar“ prie interneto, automatiškai atnaujinama programinė įranga net esant išjungtam „Soundbar“.

• Norint naudotis „Automatinio naujinimo“ funkcija, „Soundbar“ turi būti prijungtas prie interneto.
  „Wi-Fi“ ryšys su „Soundbar“ garsiakalbiu bus nutrauktas, jei jo maitinimo laidas yra atjungiamas arba maitinimas yra išjungiamas. Atjungus maitinimą, maitinimui atsiradus arba vėl prijungus maitinimo laidą, jjunkite „Soundbar“ garsiakalbj, tada vėl prijunkite jį prie interneto.

Naujinimas naudojant USB

Apatiné „Soundbar“ dalis

Ateityje „Samsung“ gali pasiūlyti „Soundbar“ sistemos programinės aparatinės įrangos naujinimų.

Kai atsiranda atnaujinimų, prijunkite USB laikmeną, kurioje yra programinės aparatinės įrangos naujinys, prie „Soundbar“ SERVICE lizdo.

1. Eikite j „Samsung“ svetainę (www.samsung.com) → klientų palaikymo meniu parinkties paieškos laukelyje įveskite modelio pavadinimą.

2. Daugiau informacijos apie atnaujinimą žr. atnaujinimo vadove.

3. Atsisiųskite versijos naujinimo failą (USB tipas).

4. Išskleiskite failą, kad sukurtumėte aplanką su failo pavadinimu.

5. Išsaugokite aplanką USB laikmenoje ir tuomet ją prijunkite prie „Soundbar”.

6. Ijunkite „Soundbar“ garsiakalbj. Tada gaminys per 3 minutes atnaujinamas, tuo metu rodomas užrašas „UPDATE“.

7. Atnaujinimo metu jrenginio neišjunkite ar neišimkite USB atmintinės.

8. Jei ekrano lange nerodomas užrašas „UPDATE“, atjunkite maitinimo laidą nuo „Soundbar“ ir vėl prijunkite.
9. Idiegus naujausią versiją, atnaujinimai nebeatliekami.
10. Priklausomai nuo USB tipo, atnaujinimas gali būti nepalaikomas.

Inicijavimas

Viršutinė „Soundbar“ dalis

INIT

ljunge „Soundbar“, tuo pačiu metu paspauskite ir bent 5 sekundes nuspaude palaikykite ant korpuso esančius mygtukus (Garbumas). Ekrane parodomas užrašas „INIT“, tada „Soundbar“ inicijuojamas.

! ISPÉJIMAS

- Visi „Soundbar“ nustatymai yra inicijuoti. Atlikite šj veiksmą tik tada, kai inicijavimas yra būtinas.

13 TRIKČIŲ ŠALINIMAS

Prieš ieškodami pagalbos, patikrinkite toliau nurodytus dalykus.

- Patikrinkite, ar „Soundbar“ maitinimo laidas tinkamai prijungtas prie lizdo.

„Soundbar“ neveikia taip, kaip turétu.

• Ištraukite maitinimo laidą ir prijunkite jį iš naujo.
• Atjunkite maitinimo laidą nuo išorinio jrenginio ir bandykite dar kartą.
• Jei nėra signalo, praėjus tam tikram laikui „Soundbar“ automatiškai išsijungia. Ijunkite maitinimą. (Žr. 9 psl.)

Nuotolinio valdymo pultas neveikia.

• Nukreipkite nuotolinio valdymo pultą tiesiai i „Soundbar”.
• Pakeiskite baterijas naujomis.

„Soundbar“ indikatorius nenutrükstamai šviečia raudonai.

- Mikrofonas išjungtas. Junkite mikrofoną. (Žr. 7 psl.)

Garsas neatkuriamas iš „Soundbar“.

• „Soundbar“ garsas yra per mažas arba nutildytas. Sureguliuokite garsumą.
• Kai yra prijungtas bet koks išorinis jrenginys (STB, „Bluetooth“, mobilusis jrenginys ir pan.), sureguliuokite išorinio jrenginio garsuma.
• Televizoriaus garso išvesčiai pasirinkite „Soundbar“. („Samsung“ televizorius: Pagrindinis ( ① ) → Nustatymai ( Ⓧ → Garsas → Garso išvestis → Pasirinkti „Soundbar“)
• Laidas i „Soundbar“ negali būti laisvas. Atjunkite ir iš naujo prijunkite laidą.
• Visiškai ištraukite maitinimo laidą, iš naujo prijunkite ir jjunkite maitinimą.
• Inicijuokite gamini ir bandykite dar kartą. (Žr. 31 psl.)

Garsas neatkuriamas iš žemujų dažnių garsiakalbio.

• Patikrinkite, ar žemujų dažnių garsiakalbio gałe šviečia mėlynas LED indikatorius. Jei indikatorius mirksi mėlynai arba pradeda šviesti raudonai, iš naujo prijunkite „Soundbar” ir žemų dažnių garsiakalbj. (Žr. 14 psl.)
• Galite susidurti su problema, jei tarp „Soundbar“ ir žemujų dažnių garsiakalbio yra kliūtis. Patraukīte jrenginius į vietą, kur nėra kliūčių.
• Kiti šalia esantys radijo dažnio signalus siunčiantys įrenginiai gali trukdyti ryšiui.
  Garsiakalbj laikykite toliau nuo tokių jrenginių.
• Ištraukite ir vėl jjunkite maitinimo laido kištuką.

Per mažas žemujų dažnių garsiakalbio garsumo lygis

• Originalus atkuriamo kūrinio garsumo lygis gali būti mažas. Pabandykite reguliuoti žemujų dažnių garsiakalbio lygi. (Žr. 10 psl.)
• Atsineškite žemujų dažnių garsiakalbj arčiau savęs.

Jei televizorius nėra prijungtas per HDMI TV (eARC / ARC)

• Patikrinkite, ar HDMI laidas tinkamai prijungtas prie ARC jungties. (Žr. 16 psl.)
• Prijungimas gali būti negalimas del prijungto išorinio jrenginio (priedėlio, žaidimo ir t. t.). Prijunkite „Soundbar“ tiesiogiai.
• HDMI-CEC televizoriuje gali būti nesuaktyvinta. Televizoriaus meniu junkite CEC. („Samsung“ televizorius: Pagrindinis (n) → Nustatymai (b) → Bendra → Išorinių įrenginių tvarkytuvas → „Anynet“ + (HDMI-CEC) JUNGTAS)
• Jei norite prisijungti su „eARC“, televizoriaus meniu turi būti jungta funkcija „eARC“. („Samsung“ televizorius: Pagrindinis (n) → Nustatymai (n) → Garsas → Eksperto nustatymai → Režimas „HDMI-eARC“ (automatinis))

Prisijungiant prie televizoriaus režimu „HDMI TO TV (eARC/ARC)“ (iš HDMI i televizorių („eARC / AC)) néra garso

- Irreignys negali atkurti jvesties signalo. Pakeiskite televizoriaus garso išvestj i PCM arba „Dolby Digital“. („Samsung“ televizoriui: Pagrindinis ( ) → Nustatymai ( Ⓓ → Garsas → Eksperto nustatymai → Skaitmeninės išvesties garso formatas)

Nepavyksta prijungti „Soundbar“ per „Bluetooth“.

• Prijungiant naują jrenginj, susijungimui perjunkite j „BT PAIRING“. (Paspauskite mygtuką ➕ PAIR ant nuotolinio valdymo pulto arba ilgiau nei 5 sekundes paspauskite ir palaikykite ☎ (Mikrofonas jj./išj.) mygtuką, esantį ant korpuso.
• jei „Soundbar“ prijungtas prie kito jrenginio, pirmiausia atjunkite šj jrenginj, kad galėtumėte prijungti kitą.
• Prijungiamame jrenginyje pašalinkite „Bluetooth“ garsiakalbių sąrašą ir prijunkite ji iš naujo. („Samsung“ televizorius: Pagrindinis (n) → Nustatymai (→ Garsas → Garso išvestis → „Bluetooth“ garsiakalbių sąrasas)
• Automatinis televizoriaus ryšys gali būti išjungtas. Kai „Soundbar“ veikia režimu „BT READY“, „Soundbar“ nuotoliniame pultelyje paspauskite ir 5 sekundes nuspaudę palaikykite mygtuką j kaire, kad galétumète pasirinkti „ON-TV CONNECT“. Jei matote OFF-TV CONNECT, paspauskite ir 5 sekundes nuspaudę palaikykite mygtuką j kaire, kad perjungtumète pasirinkimą.
• Ištraukite ir vėl jjunkite maitinimo laido kištuką. Tada bandykite dar kartą.
• Inicijuokite gamini ir bandykite dar kartą. (Žr. 31 psl.)

Prijungus [rengin] per „Bluetooth“, trūkinėja garsas.

• Kai kurie jrenginiai gali sukelti radijo trukdžius, jei jie yra per arti „Soundbar“, pvz., mikrobangų krosnelės, belaidžiai maršruto parinktuvai ir kt.
• Jei per „Bluetooth“ prijungtas jrenginys perkeliamas per toli nuo „Soundbar“, garsas gali trūkinėti. Perkelkite jrenginį arčiau „Soundbar“.
• Jei jūsų kūnas liečiasi su „Bluetooth“ siųstuvu-imtuvu arba gaminys yra įrengtas ar padėtas ant metalinių baldų, garsas gali trūkinėti. Patikrinkite įrengimo aplinką ir naudojimo sąlygas.

Nepavyksta prijungti „Soundbar“ prie „Wi-Fi“.

• Patikrinkite, ar jjungtas belaidis maršruto parinktuvas.
• Išjunkite belaidį maršruto parinktuvą ir bandykite dar kartą.
• „Soundbar“ neprisijungs, jei belaidžio ryšio signalas yra per silpnas. Bandykite perkelti maršruto parinktuvą arčiau „Soundbar“ arba, jei įmanoma, patraukti tarp „Soundbar“ ir maršruto parinktuvo esančias kliūtis.
• Jei belaidis maršruto parinktuvas yra naujas, turite iš naujo sukonfigūruoti garsiakalbio tinklo nustatymus.

„Soundbar“ automatiškai nejsijungia kartu su televizoriumi.

- Jei žiūrėdami televizorių išjungiate „Soundbar“, maitinimo tiekimo sincronizavimas su televizoriumi yra išjungiamas. Pirma išjunkite televizorių.

AVA funkcija nepasiekiama toliau nurodytais atvejais.

• AVA funkcija nebus pasiekiama naudojant funkcija „Q-symphony“.
• AVA funkcija nebus pasiekiama, kai išjungtas mikrofonas.

„Auto EQ“ derinimo procesas nepavyko.

• Derinimo procesas gali nepavykti, jei derinimo proceso metu iš „Soundbar“ sklinda garsas arba koks nors išorinis triukšmas. Vykdykite derinimo procesą tylioje aplinkoje.
• Nenaudokite „Soundbar“ derinimo proceso metu.

14 LICENCIJA

Dolby

ATMOS

• Naudokite telefoną, planšetinį arba paprastą kompiuterį kaip „Spotify” nuotolinio valdymo pultą. Apsilankykite adresu spotify.com/connect ir sužinokite daugiau
• „Spotify“ programinei įrangai taikomos trečiųjų šalių licencijos pateiktos čia: https://www.spotify.com/connect/third-party-licenses.

Works with

Apple AirPlay

Jei norite siųsti užklausas ir klausimus dėl atvirųjų kody, susisiekite su „Samsung Open Source“ (http://opensource.samsung.com)

16 SVARBIOS PASTABOS APIE PASLAUGA

• Iliustracijos ir paveikslėliai šiame naudotojo vadove pateikti tik informaciniais tikslais ir gali skirtis nuo tikrosios gaminio išvaizdos.
• Administracinis mokestis gali būti mokamas, jei:
  (a) jūsų prašymu iškviečiamas technikas ir produkto defekto nėra (t.y. vartotojo vadovas nebuvo perskaitytas).
  (b) atvežate įrenginį į remonto centra ir jame nėra defektų (t.y. nebuvo perskaitytas vartotojo vadovas).
• Jums bus pranešta apie administravimo mokesčio sumą prieš specialisto apsilankymą.

17 SPECIFIKACIJOS IR VADOVAS

Specifikacijos

Modelio pavadinimas HW-Q900A / HW-Q910A
Svoris 7,1 kg
Matmenys (P x A x G) 1232,0 x 69,5 x 138,0 mm
Veikimo temperatūros diapazonas Nuo +5 °C iki +35 °C
Veikimo drėgmės diapazonas 10 % ~ 75 %
STIPRINTUVASNominali išvesties galia ((18 W x 6) + (10 W x 3) + (18 W x 6)) + 160 W
Palaikomi grojimo formatai	„Dolby 5.1ch“ / „Dolby Digital Plus“ / „Dolby TRUE HD“ / „Dolby ATMOS“„DTS 5.1ch“ / „DTS HD“ / „DTS-HD Master Audio“ / „DTS:X“ / „LPCM 8Ch“
BELAIDŽIO PRIETAISO IŠVESTIES GALIA„Wi-Fi“ maksimali siųstuvo galia	100 mW esant 2,4 GHz–2,4835 GHz, 200 mW esant 5,15 GHz–5,25 GHz,100 mW esant 5,25 GHz–5,35 GHz ir 5,47 GHz–5,725 GHz
BELAIDŽIO PRIETAISO IŠVESTIES GALIABT maksimali siųstuvo galia 100 mW esant 2,4–2,4835 GHz
BELAIDŽIO PRIETAISO IŠVESTIES GALIASRD maksimali siųstuvo galia 25 mW esant 5,775–5,875GHz
Žemųjų dažnių garsiakalbio pavadinimas PS-WA95B
Svoris 9,8 kg
Matmenys (P x A x G) 210,0 x 403,0 x 403,0 mm
STIPRINTUVASNominali išvesties galia	160 W
BELAIDŽIO PRIETAISO IŠVESTIES GALIASRD maksimali siųstuvo galia 25 mW esant 5,775–5,875GHz

PASTABA

• „Samsung Electronics Co., Ltd.“ pasilieka teisę be įspėjimo keisti specifikacijas.
- Svoris ir matmenys yra apytiksliai.

Atsargiai: jei jjungsite arba išjungsite „Wi-Fi“, „Soundbar“ bus automatiškai paleistas iš naujo.

Bendros energijos sąnaudos budėjimo režimu (W)	7,0 W
„Wi-Fi“Prievado išjungimo būdas	Paspauskite ir 30 sekundžių palaikykite mygtuką ID SET, esantį ant „Soundbar“ apatinio skydelio, norėdami jjungti / išjungti „Wi-Fi“.
„Bluetooth“Prievado išjungimo būdas	Paspauskite ir 30 sekundžių palaikykite mygtuką NETWORK, esantį ant „Soundbar“ apatinio skydelio, norėdami jjungti / išjungti „Bluetooth“.

• „Samsung“ pareiškia, kad ši radijo įranga atitinka Direktyvą 2014/53 / ES ir atitinkamus JK įstatymų reikalavimus.

Visa atitikties deklaracijos teksta galite rasti šiuo interneto adresu:

http://www.samsung.com eikite i „Palaikymas” ir jveskite modelio pavadinimą.

Ši įranga gali būti naudojama visose ES šalyse ir JK.

Šios jrangos 5GHz WLAN („Wi-Fi“ arba SRD) funkcija galima naudoti tik patalpose.

[Tinkamas šio gaminio bateriju šalinimas]

(Taikoma šalyse, kuriose yra atskiro surinkimo sistemos)

Šis žymėjimas ant akumuliatoriaus, vadovo ar pakuotės rodo, kad pasibaigus jų eksploatavimo laikui, šio gaminio baterijų negalima išmesti su kitomis buitinėmis atliekomis. Kur pažymėta, cheminiai simboliai Hg, Cd arba Pb nurodo, kad maitinimo elemente yra gyvsidabrio, kadmio arba švino, kurio kiekis viršija EB direktyvos 2006/66 atskaitos lygius.

Jei maitinimo elementai išmetami netinkamai, šios medžiagos gali pakenkti žmonių sveikatai arba aplinkai.

Siekdami apsaugoti gamtos išteklius ir skatinti pakartotinį medžiagų naudojimą, atskirkite maitinimo elementus nuo kitų tipų atliekų ir perdirbkite juos pasinaudodami vietos nemokamo maitinimo elementų gražinimo sistema.

Tinkamas šio gaminio sunaikinimas

(Elektros ir elektroninės įrangos atliekos)

(Taikoma šalyse, kuriose yra atskiro surinkimo sistemos)

Šis simbolis ant gaminio, priedų arba literatūroje nurodo, kad gaminys ir jo elektroniniai priedai (pvz., kroviklis, ausinės, USB kabelis) negali būti išmesti kartu su kitomis buitinėmis atliekomis pasibaigus jų eksploatacijos trukmei. Norėdami išvengti nekontroliuojamų atliekų šalinimo galimos žalos aplinkai ar žmonių sveikatai, prašome atskirti šiuos daiktus nuo kitų rūšių atliekų ir jas atsakingai perdirbti, kad būtų skatinamas tvarus pakartotinis materialinių išteklių naudojimas.

Naudotojai iš namų ūkių turėtų susisiekti su mažmenininku, iš kurio įsigijo šį gaminį, arba su vietine valdžios įstaiga, kad gautų išsamios informacijos, kur ir kaip galima šias dalis perdirbti neteršiant aplinkos.

Imonės turėtų kreiptis į tiekėją ir peržiūrėti pirkimo sutarties nuostatas ir sąlygas. Šis gaminys ir jo elektroniniai priedai neturi būti maišomi su kitomis išmetamomis komercinėmis atliekomis.

Norédami gauti informacijos apie „Samsung“ aplinkosaugos [sipareigojimus ir su gaminiu susijusius reguliavimo [pareigojimus, pvz. REACH, EE] atliekos, baterijos, apsilankykite: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

SIKKERHETSINFORMASJON

SIKKERHETSADVARSLER

FOR Å REDUSERE RISIKOEN FOR ELEKTRISK ST∅T SKAL IKKE DEKSLET FJERNES (ELLER BAKSIDEN).

INGEN INNVENDIGE DELER KAN REPARERES AV BRUKEREN. OVERLAT SERVICE TIL KVALIFISERT SERVICEPERSONELL.

Efekt Vstup		Výstup
		Len so subwooferom	S basovým reproduktorom a bezdrôtovou zadnou reproduktorovou súpravou
STANDARD	2.0 k. 2.1 k. 2.1 k.
	5.1 k. 5.1-k / 7.1-k (DTS)	5.1-k / 7.1-k (DTS)
	7.1 k. 7.1 k. 7.1 k.
	Dolby Atmos®, DTS:X 7.1.2-k. 7.1.4-k.
SURROUND	2.0 k. 7.1.2-k. 9.1.4 k.
	5.1 k.	7.1.2-k. 9.1.4 k.
	7.1 k.	7.1.2-k. 9.1.4 k.
	Dolby Atmos®, DTS:X 7.1.2-k. 9.1.4 k.
GAME PRO	2.0 k. 7.1.2-k. 9.1.4 k.
	5.1 k.	7.1.2-k. 9.1.4 k.
	7.1 k.	7.1.2-k. 9.1.4 k.
	Dolby Atmos®, DTS:X 7.1.2-k. 9. 1.4 k.
ADAPTIVE SOUND	2.0 k. 7.1.2-k. 9.1.4 k.
	5.1 k.	7.1.2-k. 9.1.4 k.
	7.1 k.	7.1.2-k. 9.1.4 k.
	Dolby Atmos®, DTS:X 7.1.2-k. 9.	1.4 k.
