HASZNÁLATI ÚTMUTATÓ YT-82380 Yato

4. kapcsológomb retesz

7. porelszívó adapter

10. marófej befogó anyacsavar

11. rögzítőelem tűvel

13. mélységrögzítő kar

14. mélységmérő rögzítőgomb

15. mélységmérő-szabályozó

16. mikrometrikus forgatógomb

17. forgó nyomólemez

18. sebességszabályozó gomb

20. megmunkált anyag

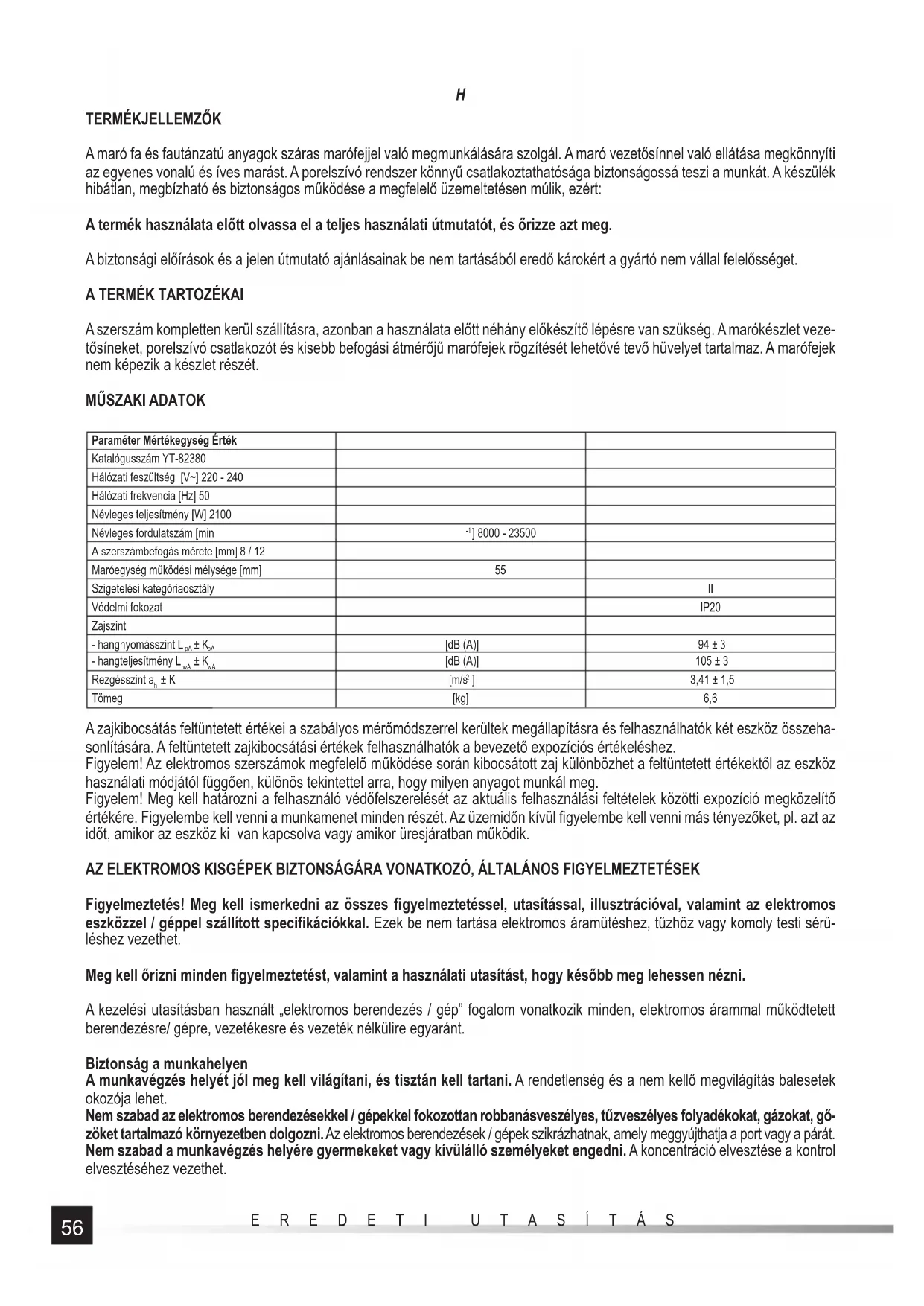

A maró fa és fautánzatú anyagok száras marófejjel való megmunkálására szolgál. A maró vezetősínnel való ellátása megkönnyíti az egyenes vonalú és íves marást. A porelszívó rendszer könnyű csatlakoztathatósága biztonságossá teszi a munkát. A készülék hibátlan, megbízható és biztonságos működése a megfelelő üzemeltetésen múlik, ezért: A termék használata előtt olvassa el a teljes használati útmutatót, és őrizze azt meg. A biztonsági előírások és a jelen útmutató ajánlásainak be nem tartásából eredő károkért a gyártó nem vállal felelősséget.

A szerszám kompletten kerül szállításra, azonban a használata előtt néhány előkészítő lépésre van szükség. A marókészlet veze- tősíneket, porelszívó csatlakozót és kisebb befogási átmérőjű marófejek rögzítését lehetővé tevő hüvelyet tartalmaz. A marófejek nem képezik a készlet részét.

Paraméter Mértékegység Érték Katalógusszám YT-82380 Hálózati feszültség [V~] 220 - 240 Hálózati frekvencia [Hz] 50 Névleges teljesítmény [W] 2100 Névleges fordulatszám [min

] 8000 - 23500 A szerszámbefogás mérete [mm] 8 / 12 Maróegység működési mélysége [mm] 55 Szigetelési kategóriaosztály II Védelmi fokozat IP20 Zajszint - hangnyomásszint L

[dB (A)] 94 ± 3 - hangteljesítmény L

[dB (A)] 105 ± 3 Rezgésszint a

] 3,41 ± 1,5 Tömeg [kg] 6,6 A zajkibocsátás feltüntetett értékei a szabályos mérőmódszerrel kerültek megállapításra és felhasználhatók két eszköz összeha- sonlítására. A feltüntetett zajkibocsátási értékek felhasználhatók a bevezető expozíciós értékeléshez. Figyelem! Az elektromos szerszámok megfelelő működése során kibocsátott zaj különbözhet a feltüntetett értékektől az eszköz használati módjától függően, különös tekintettel arra, hogy milyen anyagot munkál meg. Figyelem! Meg kell határozni a felhasználó védőfelszerelését az aktuális felhasználási feltételek közötti expozíció megközelítő értékére. Figyelembe kell venni a munkamenet minden részét. Az üzemidőn kívül fi gyelembe kell venni más tényezőket, pl. azt az időt, amikor az eszköz ki van kapcsolva vagy amikor üresjáratban működik. AZ ELEKTROMOS KISGÉPEK BIZTONSÁGÁRA VONATKOZÓ, ÁLTALÁNOS FIGYELMEZTETÉSEK Figyelmeztetés! Meg kell ismerkedni az összes fi gyelmeztetéssel, utasítással, illusztrációval, valamint az elektromos eszközzel / géppel szállított specifi kációkkal. Ezek be nem tartása elektromos áramütéshez, tűzhöz vagy komoly testi sérü- léshez vezethet. Meg kell őrizni minden fi gyelmeztetést, valamint a használati utasítást, hogy később meg lehessen nézni. A kezelési utasításban használt „elektromos berendezés / gép” fogalom vonatkozik minden, elektromos árammal működtetett berendezésre/ gépre, vezetékesre és vezeték nélkülire egyaránt. Biztonság a munkahelyen A munkavégzés helyét jól meg kell világítani, és tisztán kell tartani. A rendetlenség és a nem kellő megvilágítás balesetek okozója lehet. Nem szabad az elektromos berendezésekkel / gépekkel fokozottan robbanásveszélyes, tűzveszélyes folyadékokat, gázokat, gő- zöket tartalmazó környezetben dolgozni. Az elektromos berendezések / gépek szikrázhatnak, amely meggyújthatja a port vagy a párát. Nem szabad a munkavégzés helyére gyermekeket vagy kívülálló személyeket engedni. A koncentráció elvesztése a kontrol elvesztéséhez vezethet.57

Elektromos biztonság Hálózati kábel dugaszának illenie kell az elektromos hálózat dugaszolóaljzatába. Semmilyen módon nem szabad vál- toztatni dugaszon. Nem szabad semmilyen dugaszadaptert használni az elektromos berendezésekkel / gépekkel. Ha a dugaszok vagy dugaszolóaljzatok nincsenek átalakítva, az csökkenti az áramütés veszélyét. Kerülni kell, hogy a test és a gép olyan földelt felületekkel érintkezzen, mint csövek, fűtőtestek és hűtők. A test földeltsége növeli az áramütés veszélyét. Nem szabad a az elektromos berendezést / gépet csapadéknak vagy nedvességnek kitenni. A víz és nedvesség, amely az elektromos berendezés / gép belsejébe jut, megnöveli az elektromos áramütés veszélyét. Ne vágja el a hálózati kábelt. Ne használja a hálózati kábelt az eszköz hordozásához, vonszolásához vagy a dugasz kihú- zásához hálózati dugaszolóaljzatból. Kerülje, hogy a hálózati kábel hővel, olajjal, éles szélekkel és mozgó alkatrészekkel érintkezzen. A sérült vagy összegabalyodott hálózati kábel növeli az áramütés veszélyét. Amennyiben zárt helyiségen kívül dolgozik, kültéri hosszabbítót kell használni. Kültéri hosszabbító használata csökkenti az áramütés veszélyét. Abban az esetben, ha az elektromos berendezés /gép nedves környezetben történő használatát nem lehet elkerülni, a tápfeszült- ség elleni védelemként áram-védőkapcsolót (RCD) kell használni. Az RCD használata csökkenti az elektromos áramütés veszélyét. Személyes biztonság Legyen résen, fi gyeljen arra, amit csinál, és használja a józan eszét az elektromos berendezéssel / géppel végzett munka közben. Nem használja a elektromos berendezést / gépet, ha fáradt, illetve tudatmódosító szerek, alkohol vagy gyógy- szer hatása alatt áll. A munkavégzés során már egy pillanatnyi fi gyelmetlenség komoly testi sérülésekhez vezethet. Használjon egyéni védőeszközöket. Mindig vegyen fel védőszemüveget. Az olyan egyéni védőeszközök használata, mint a porvédő álarc, csúszásgátló munkavédelmi cipő, sisak és fülvédő, csökkenti a komoly testi sérülések veszélyét. Előzze meg a véletlen beindítást. Bizonyosodjon meg róla, hogy a kapcsoló „kikapcsolt” állásban van, mielőtt az elekt- romos berendezést / gépet csatlakoztatja a tápfeszültséghez és/vagy az akkumulátorhoz, felemeli vagy hordozza azt. Az elektromos berendezés / gép olyan módon történő szállítása, hogy az ujja az elektromos berendezés / gép kapcsolóján vagy betáplálásán van, illetve ha a kapcsoló „bekapcsolt” állapotban van, súlyos, testi sérüléseket okozhat. Az elektromos berendezés / gép bekapcsolása előtt el kell távolítani minden olyan kulcsot és egyéb szerszámot, amelyet a gép beállításához használt. Az elektromos berendezés / gép forgó elemein hagyott kulcs súlyos, testi sérüléseket okozhat. Ne nyújtózkodjon és ne hajoljon ki túl messze. Mindig tartsa meg a kellő testhelyzetet és az egyensúlyát. Ez lehetővé teszi, hogy uralma alatt tartsa az elektromos berendezést / gépet a munkavégzés közben bekövetkező váratlan helyzetekben. Öltözzön megfelelően. Ne viseljen laza ruházatot és ékszereket. Tartsd távol a haját és a ruháját az elektromos berende- zés / gép mozgó alkatrészeitől. A laza ruházatot, ékszereket és a hosszú hajat a mozgó alkatrészek elkaphatják. Ha a berendezések úgy vannak kialakítva, hogy csatlakoztatni lehet hozzájuk porelszívót vagy porgyűjtőt, győződjön meg róla, hogy azokat csatlakoztatták és jól használják. A porelszívó használata csökkenti a porral kapcsolatos veszélyek kockázatát. Ne engedje, hogy a berendezés / gép használata során szerzett tapasztalatai gondatlanná tegyék, és fi gyelmen kívül hagyja a biztonsági szabályokat. A gondatlan cselekvés egy pillanat alatt súlyos balesetek okozója lehet. Az elektromos berendezés / gép használata és gondozása Ne terhelje túl az elektromos berendezést / gépet. Használja a kiválasztott alkalmazáshoz megfelelő elektromos be- rendezést / gépet. A megfelelő elektromos berendezés / gép jobb és biztonságosabb munkát tesz lehetővé, ha azt a tervezett terheléshez használják. Ne használja az elektromos berendezést / gépet, ha az elektromos kapcsolóval nem tudja be- és kikapcsolni. A berende- zés / gép, amit nem lehet a hálózati kapcsolóval kontrolálni, veszélyes, és meg kel javíttatni. Mielőtt hozzáfog az elektromos berendezés / gép beállításához, tartozékának cseréhez vagy tárolása előtt, húzza ki a dugaszt a hálózati dugaszolóaljzatból és/vagy vegye ki az akkumulátort, ha az kivehető az elektromos berendezésből / gépből. Az ilyen megelőző intézkedések lehetővé teszik az elektromos berendezés / gép véletlen bekapcsolását. Tartsa a szerszámot gyermekektől elzárva, ne engedje, hogy olyan személyek kezeljék az elektromos berendezést / gépet, akik nem ismerik azt, vagy az elektromos berendezés / gép jelen használati utasítását. Az elektromos berendezés / gép veszélyesek a nem kioktatott személyek kezében. Tartsa karban az elektromos berendezést / gépet és a tartozékokat. Ellenőrizze az elektromos berendezést / gépet, hogy minden megfelelően illeszkedik-e, vagy a mozgó alkatrészek nincsenek-e beékelődve, nincsenek-e sérült alkatrészek, valamint nincs-e bármilyen más olyan körülmény, ami hatással lehet az elektromos berendezés / gép működésére. A hi- bákat meg kell javítani az elektromos berendezés / gép használata előtt. Számos baleset okozója az elektromos berendezés / gép nem megfelelő karbantartása. A vágó szerszámokat tiszta és megélesített állapotban kell tartani. A kellően karbantartott, éles vágószerszámokat könnyebb kezelni a munkavégzés során, nehezebben ékelődnek be. Az elektromos berendezést / gépet, annak tartozékait, betét szerszámait stb. a jelen használati utasításnak megfelelően használja, a munka fajtájának és a munkavégzés körülményeinek a fi gyelembe vételével. Ha az eszközt nem a rendelteté- sének megfelelő fajtájú munkához használja, az növeli a veszélyes helyzetek előállásának lehetőségét. A nyeleket és fogófelületeket tartsa szárazon, tisztán, olajtól és kenőanyagtól mentesen. A csúszós nyél vagy fogófelület nem teszi lehetővé az elektromos berendezés / gép.58

Javítások Az elektromos berendezést / gépet kizárólag erre jogosult szervizekben és csak eredeti cserealkatrészek használatával szabad javítani. Ez biztosítja az elektromos eszköz működésének biztonságát. A MARÓVAL VÉGZETT MUNKA BIZTONSÁGÁRA VONATKOZÓ TOVÁBBI FIGYELMEZTETÉSEK A szerszámot a fogantyúk szigetelt felületénél fogva fogja, mivel a szerszám a saját tápvezetékével érintkezhet. A „feszült- ség alatt” lévő kábel elvágásakor a szerszám fém alkatrészei szintén „feszültség alá” kerülhetnek és megrázhatják a felhasználót. A megmunkált tárgyat asztalos rögzítővel vagy egyéb módszerrel rögzítse egy stabil felülethez. A megmunkált tárgy kézzel vagy egyéb testrésszel való fogása nem biztosít elegendő stabilitást és a szerszám feletti irányítás elvesztésével járhat. Szerszám rendeltetése A szerszám faanyagok felülről történő, szárral ellátott marófejekkel való megmunkálására szolgál. Faszármazékok, pl. MDF lapok, OSB lapok, rétegelt lemezek stb. is megmunkálhatók. Tilos faanyagoktól és faszármazékoktól eltérő anyagok, pl. műanyag vagy fém megmunkálása. Tilos a szerszámot helyhez kötve, valamint más szerszámok meghajtására használni. A felhasználó felel a szerszám nem megfelelő használatából eredő károkért. Maradék kockázat Még a szerszám megfelelő használatakor is számolni kell maradék kockázattal, melyet nem lehet elkerülni. A szerszám felépí- téséből és rendeltetéséből az alábbi veszélyek adódnak: forgó vágószerszámmal való érintkezés; behelyezett szerszám vagy annak egy részének kidobása; fapor és fadarabok kidobása; munkavégzés során keletkező por belélegzése; halláskárosodás fü- lvédő használatának elmulasztásakor; áramütés a szerszám nem szigetelt elemeinek megérintésekor. A használati útmutatóban leírt utasítások be nem tartása egyéb, helytelen használatból eredő veszélyeket okozhat. További biztonsági előírások Munkavégzés közben a szerszámot mindig a szigetelt fogantyúknál fogja. A behelyezett szerszám a termék tápkábelével vagy egyéb rejtett, „feszültség alatt” lévő kábellel érintkezhet. Az ilyen érintkezés hatására a szerszám nem szigetelt részei szintén feszültség alá kerülhetnek és áramütést okozhatnak. A megmunkált tárgyakat mindig stabil felülethez, pl. munkaasztalhoz rögzítse. Soha ne fogja a megmunkált tárgyat kézzel, lábbal vagy egyéb testrésszel. A megmunkált tárgy megfelelő rögzítése csökkenti az irányítás elvesztésének, valamint a szerszám mozgó alkatrészeinek testrésszel való érintkezésének valószínűségét. Hosszú elemek megmunkálásakor támassza azokat meg a megmunkált hely közelében, valamint az elem végeinél. A hosszú elemek általában saját súlyuk alatt meghajlanak. A támaszté- kokat úgy kell beállítani, hogy az elemek meghajló részei ne szorítsák be a munkaszerszámot. Kizárólag az útmutatóban meghatározott átmérőjű marófejeket használja. Ne módosítsa a marófejet a szerszám aljzatához való hozzáigazítás céljából. Az adott átmérőhöz szánt hüvelyt és anyacsavart használja. A marófej rögzítése előtt győződjön meg, hogy a megengedett forgási sebessége legalább akkora, mint a szerszám forgási sebessége. Némelyik anyag megmunkálásakor por keletkezhet, melynek belélegzése káros lehet. Munkavégzés közben mindig használjon porvédő maszkot. Ezen kívül amikor csak lehetőség van rá, csatlakoztassa a szerszámot porelszívó rendszerhez. Használat előtt mindig ellenőrizze, hogy nem lát-e sérülést a szerszámon, valamint a marófejen. Bármilyen sérülés felfedezése esetén hagyjon fel a szerszám használatával a hiba kijavításáig. Fordítson különös fi gyelmet a tápkábelre. A sérült tápkábel nem javítható és csak egészben cserélendő. A cserét kizárólag a gyártó által jóváhagyott szerviz hajthatja végre. A tápvezeték dugó- jának konnektorból való kihúzásakor mindig a dugót húzza, soha ne a kábelt. Munkavégzéskor alkalmazzon személyi védőfelszerelést: védőszemüveget, fülvédőt, hosszú ujjú és hosszú szárú védőruhát, védőkesztyűt, védősisakot és csúszásmentes talpú zárt védőcipőt. A hosszú hajat fogja össze. Az összeszereléssel és beállítással kapcsolatos minden tevékenység a szerszám áramból való kihúzása után végezhető el. A szerszám tápkábelének dugóját ki kell húzni a konnektorból. A szerszám áramforráshoz való csatlakoztatása előtt győződjön meg, hogy a kapcsológomb kikapcsolt helyzetben van. A marófej használata előtt győződjön meg, hogy a vágóélei sérülésmentesek és megfelelően élezettek. A sérült vágóél: a vágott anyagról való leugráshoz, egyenetlen maráshoz és a marófej elrepedéséhez vezethet. A tompa élek a marófej megmunkált anyaghoz való erősebb odanyomását teszik szükségessé, ami az anyag odaégéséhez vezethet és a marófej elrepedését ered- ményezheti. Ne használjon az alapban található nyílás átmérőjénél nagyobb átmérőjű marófejet. A marófej a szerszámban való rögzítést követően ne akadályozza a maróház leeresztését és megemelését.

Előkészítés Vegye ki a szerszámot és a tartozékokat a csomagolásból és távolítsa el a csomagolás minden elemét. A csomagolás méretének minimalizálása érdekében a marógép a legalacsonyabb helyzetbe állítva kerül szállításra. Állítsa a marógépet a talpára, majd fogja meg egyik kezével a ház tetejét, a másikkal pedig forgassa el a mélységrögzítő kart az óramutató járásával ellentétes irányba (II). A támasztóban található rúgók a marógép házának megemelését eredményezik. A ház tetejére59

helyezett kezével fejtsen ki gyengéd ellenállást, hogy a megemelkedés ne legyen túl gyors. Teljesen tekerje le a tápkábelt. Porelszívó rendszer adapterének csatlakoztatása A porrendszer adaptere két alkatrészből áll: egy átlátszó porelszívó csatlakozóból és egy fém rögzítőlemezből. Porelszívó rend- szer csak olyan marófejek esetében használható, amelyeknek az átmérője kisebb, mint a rögzítőlemezben található nyílás át- mérője. Helyezze az adaptert a talp felső részében található nyílásba úgy, hogy a porelszívó rendszer csatlakozója a felhasználó irányá- ba, vagy az ellenkező irányba nézzen (III). Rögzítse az adaptert csavarokkal. Az adapter károsodásának elkerülése érdekében ne húzza meg túl erősen a csavarokat. Porelszívó rendszerként ipari porszívó vehető igénybe. Nem ajánlott otthoni, fa megmunkálásakor keletkező por felszívására nem alkalmas porszívó használata, mivel az ilyen jellegű felhasználás esetén károsodhat. A szerszám csonkjához mindig rugalmas tömlőt csatlakoztasson, mely szabad munkavégzést tesz lehetővé. A tömlőt úgy helyezze el, hogy az munkavégzés közben ne érintkezzen a beillesztett szerszámmal. Ha a porszívó tömlőjének átmérője eltér a csonk átmérőjétől, használjon adaptert (külön vásárolható meg). Sablonvezető rögzítése A sablonvezető lehetővé teszi egy forma sablon alapján való elkészítését. Rögzítse a sablonvezetőt a felsőmaró talpának aljára úgy, hogy a vezető közepén található hüvely lefelé nézzen (IV). Helyezze a talp tetejére a porelszívó adaptert, majd rögzítse a felhelyezett alkatrészeket csavarokkal. Az adapter károsodásának elkerülése érdekében ne húzza meg túl erősen a csavarokat. A felsőmaró vezetésekor erősen nyomja oda a vezető hüvelyét a sablonhoz (V). A sablon alapján kivágott anyag mérete valame- lyest el fog térni a sablon méretétől. Ez abból adódik, hogy a marófej átmérőjének a sablonvezető hüvelyétől kisebbnek kell lennie. Marófej rögzítése és kivétele Figyelem! A marófej éles peremei által okozott balesetveszélyre való tekintettel a rögzítési műveleteket védőkesztyűben hajtsa végre. Válasszon a műszaki adatokat tartalmazó táblázatban feltüntetett átmérőjű marófejet. Nyomja meg és tartsa lenyomva az orsó- rögzítő gombot és csavarja le az anyacsavart a kulccsal (VI). Ha a marófej befogásának átmérője kisebb, mint az anyacsavar belsejében található hüvely átmérője, használja a redukáló hüvelyt. Csavarja fel a marófejjel ellátott anyacsavart az orsó mene- tére, majd az orsórögzítő gomb lenyomásával és lenyomva tartásával csavarja fel erősen és biztosan az anyacsavart egy kulcs segítségével (VIII). A marófej levételét a lépések fordított sorrendben való végrehajtásával végezze el. Vezetősín rögzítése párhuzamos maráshoz A vezetősín megkönnyíti egyenes élek és falcok marását. A vezetősín két ütközőlemezből és két rúdból áll. Csavarja ki teljesen a rudak végein található csavarokat. Ezt követően rögzítse a rudakat csavarokkal az ütközőlemezhez (IX). Helyezze a csavarok feje alá a mellékelt lapos és rúgós alátétet. Ez megakadályozza a csavarok munkavégzés közben keletkező rezgések hatására történő kicsavarodását. Fordítsa a rudat ugyanabba az irányba, mint az ütközőlemezt. Tolja be a rudakat az alap házában található nyílásokba, majd rögzítse a vezetősín helyzetét az alapban található csavar meg- húzásával (X). Vezetősín rögzítése íves maráshoz A vezetősín megkönnyíti kerek és íves vonalak marását. A vezetősín egy rúdból és egy tűs rögzítőelemből áll. Tolja át a rudat a maró alapjában található nyílásokon és rögzítse a helyzetét csavarokkal. Tolja a tűs rögzítőelemet a csavar nélküli rúd végére és rögzítse azt a pillangócsavar meghúzásával (XI). A tű helyzetét úgy állítsa be, hogy a hegyes vége biztos támaszt jelentsen az íves marás közben. Mindig rögzítse a tű helyzetét a pillangócsavar meghúzásával. Maróegység mélységének beállítása A maróegység állítható marási mélységgel rendelkezik. Győződjön meg, hogy a mélységrögzítő kar nincs lezárva és a maróház a talphoz képest szabadon mozgatható. Lazítsa meg a mélységmérő rögzítőgombját. Állítsa be a mélységmérő helyzetét a sza- bályozókar forgatásával (XII). A mélységmérő helyzete a ház ablakán keresztül olvasható le (XIII). A mélységmérő egy mikromet- rikus forgatógombbal is rendelkezik, mely lehetővé teszi a marási mélység precíz beállítását egy plusz, mélységmérőből kitolt rúd segítségével. A forgatógomb a rúd milliméterekben mért kitolásával van skálázva. A mélységmérő az alapban található forgó nyomólemeznek támaszkodik (XIV). A lemez elforgatásával határozza meg a kívánt marási mélységet. Rögzítse a maró házát alsó helyzetben a mélységrögzítő kar teljes elforgatásával az óramutató járásával megegyező irányba. Forgási sebesség beállítása (XV) A maró lehetővé teszi a forgási sebesség fokozatmentes beállítását a fenti, műszaki adatokat tartalmazó táblázatban feltüntetett tartományon belül. A sebesség a forgatógombbal állítható, minél nagyobb a beállított érték, annál nagyobb a forgási sebesség. A forgási sebességet a megmunkált anyag típusának és a marófej átmérőjének függvényében állítsa be. Minél nagyobb a ma- rófej átmérője és minél keményebb a fa, annál nagyobb fordulatszám állítandó be. Tartsa azonban szem előtt, hogy a túl nagy60

sebességgel forgó marófej égésnyomot hagyhat a megmunkált anyagban. Érdemes a marást egy hulladékdarabon kipróbálni. Figyelem! Munkavégzés közben, amikor a szerszám terhelés alatt van, ne módosítsa a fordulatszámot. Marógép beindítása és leállítása A marógép beindítása előtt fogja meg a fogantyút mindkét kézzel, majd győződjön meg, hogy a marófej nem érintkezik semmilyen tárggyal. A marógép a bekapcsológomb megnyomásával és lenyomva tartásával kapcsolható be. A munkavégzés megkezdése előtt hagyja kb. 30 másodpercig működni a marógépet. Ha ezalatt az idő alatt nem állapít meg semmilyen, nem megfelelő műkö- désre utaló jelet, pl. túl nagy rezgést, megnövekedett zajszintet, gyanús illatot vagy a szerszámból felszabaduló füstöt, elkezdheti a marógép használatát. A szerszám a bekapcsológomb felengedésével állítható le. A kapcsológomb felengedése után a marófej még egy ideig foroghat. A szerszám lerakása előtt várja meg, hogy a marófej teljesen megálljon. A kapcsológomb véletlen lenyomást akadályozó biztonsági retesszel rendelkezik. A kapcsológomb megnyomása előtt nyomja le és tartsa úgy a reteszt, majd nyomja meg a kapcsológombot. A retesz ezt követően felengedhető. Marás (XVI) A marófej forgási irányát az alapon és a házon található nyíl jelzi. A marást külső élek megmunkálásakor az óramutató járásával ellentétes irányban, míg belső élek megmunkálásakor az óramutató járásával megegyező irányban hajtsa végre. Ez megakadá- lyozza a marófej visszacsapását és jó marási eredményt biztosít. A marógép tolási sebességét kísérleti úton kell meghatározni, ajánlott néhány próbamarást végezni a megmunkált anyagból származó hulladékdarabokon. Minél kisebb a tolási sebesség, annál jobb a marási eredmény. A túl lassú sebesség azonban tartós égési nyomokat eredményezhet a mart felületen. Peremmel párhuzamos marás (XVII) Az ilyen jellegű marás esetén a mart anyag egyik pereme viszonyítási alapként szolgál a marógép mozgatásakor. Állítsa be a marási mélységet, állítsa be a vezetősínt a párhuzamos maráshoz a kívánt helyzetben, támassza neki a vezetősín lemezét az elem peremének, majd tolja el a marógépet úgy, hogy a vezetősín ütközőlemezének teljes hossza mindig a peremhez érjen. A marás a peremmel párhuzamosan fog történni. Íves marás (XVIII) Az ilyen jellegű marás esetén a forgáspont a marásvonal által alkotott kör középpontjaként került felhasználásra. Állítsa be a marási mélységet, állítsa az íves marásra szolgáló vezetősínt a kívánt helyzetbe, majd állítsa a vezetősín tűjét a marni kívánt kör középpontjába. Ha lehetséges, hajtson végre egy kis mélyedést úgy, hogy a tű hegye stabilabb legyen. Ezt követően tolja végig a marógépet a kör kerületén, melynek sugara a tű és a marófej tengelye közötti távnak felel meg. Maráskor hasznos tippek A marógépet marás közben egyenletes tempóban, folyamatosan mozgassa. Minél folyamatosabban halad, annál jobb a marás minősége. Kerülje a marófej megmunkált anyagnak való hozzáütését. Várja meg, hogy a marógép elérje a névleges fordulatot és csak ezt követően kezdje meg a marást. Ha szükségessé válik a marás folytatása, a marógépet a teljes fordulatszám elérését követően tolja be a mart vonalba. Ez lehe- tővé teszi a marófej megmunált anyagba való beszorulásának elkerülését.

KARBANTARTÁS ÉS ELLENŐRZÉSEK

FIGYELEM: A szabályozás megkezdése, műszaki ellenőrzés vagy karbantartás előtt a hálózati csatlakozót kihúzni az áramforrás- ból. A munka befejezése után ellenőrizni kell az elektromos szerszám műszaki állapotát és értékelni a szerszámtörzs, a fogó, az elektromos vezeték, a csatlakozó, a bekapcsoló gomb, a szellőzőjáratok áteresztőképessége, a kefék szikrázása, a csapágyak és áttétek működési hangereje, az indítómotor és a működés egyenletessége szempontjából. A garanciális időszakban a felhasználó nem szerelhet semmit a szerszámra, semmilyen alegységet vagy alkatrészt nem cserélhet ki rajta, mert mindezek a garancia elvesztését okozzák. Műszaki ellenőrzés vagy működés közben észlelt mindennemű meghibásodás esetén a szervízben történő javításra van szükség, ezért fel kell venni a kapcsolatot a gyártóval. A munka végeztével a borítást, a szellőzőjáratokat, a kapcso- lókat, a plusz fogót és fedőket meg kell tisztítani pl. sűrített levegővel (max 0,3 MPa nyomással), ecsettel vagy száraz ruhával, vegyszerek vagy tisztítófolyadékok nélkül. A tisztításhoz ne használjon éles eszközöket. A tárcsafűrészt ki kell venni és megtisz- títani a fedők belsejét, a tárcsafűrész rögzítését és magát a fűrészt portól és más szennyeződésektől, amelyek használat közben keletkeztek. A fogókat, szabályozócsavarókat és más szabályozó részeket száraz, tiszta ruhával kell tisztítani.61
