YT-82380 - Frézka Yato - Bezplatný návod na obsluhu
Nájdite návod k zariadeniu zdarma YT-82380 Yato vo formáte PDF.
| Typ produktu | Fréza (fréza na drevo) |
| Značka | Yato |
| Model | YT-82380 |
| Napájacie napätie | 220-240 V ~ |
| Frekvencia | 50 Hz |
| Menovitý výkon | 2100 W |
| Otáčky naprázdno | 8000 - 23500 ot/min |
| Rozmer upínania nástroja (skľučovadlo) | 8 mm / 12 mm |
| Zdvih frézovacej jednotky | 55 mm |
| Hmotnosť | 6,6 kg |
| Trieda elektrickej ochrany | II (dvojitá izolácia) |
| Stupeň krytia | IP20 |
| Hladina akustického tlaku (LpA ± KpA) | 94 ± 3 dB(A) |
| Hladina akustického výkonu (LwA ± KwA) | 105 ± 3 dB(A) |
| Hladina vibrácií (ah ± K) | 3,41 ± 1,5 m/s² |
| Obrobiteľné materiály | Drevo a materiály na báze dreva (MDF, drevotrieska, preglejka) |
| Dodávané príslušenstvo | Paralelné frézovacie vodidlo, kružidlové frézovacie vodidlo, adaptér na odsávanie prachu, šablónová doska, redukčná puzdra, upínací kľúč |
| Hlavné funkcie | Frézovanie profilov, drážok, obrábanie podľa šablóny, kružidlové a paralelné frézovanie |
| Nastavenie otáčok | Plynulá elektronická regulácia |
| Nastavenie hĺbky | Hĺbková mierka s mikrometrom, otočný doraz |
| Blokovanie vretena | Áno, na výmenu frézy |
| Údržba a čistenie | Čistite vetracie otvory stlačeným vzduchom (max 0,3 MPa) alebo kefou; nepoužívajte chemické prostriedky |
| Záruka | Záruka výrobcu podľa podmienok; demontáž používateľom ruší záruku |
Často kladené otázky - YT-82380 Yato
Otázky používateľov k YT-82380 Yato
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Frézka vo formáte PDF zadarmo! Nájdite svoj návod YT-82380 - Yato a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. YT-82380 značky Yato.
NÁVOD NA OBSLUHU YT-82380 Yato
Ražošanas gads: Rok výroby: Rok výroby:
Gyártási év: Anul producției utilajului: Año de fabricación:
Druhá trieda elektrickej bezpečnosti
Používaj ochranné okuliare
Tento symbol informuje o zákaze vyhadzovania opotrebovaných elektrických a elektronických zariadení (vrátane batérií a akumulátorov) do komunálného (netriedeného) odpadu. Opotrebované zariadenia musia byť separované a odovzdané do príslušných zberných miest, aby mohli byť náležite recyklované, čím sa znížuje množstvo odpadov a zmenšuje využívanie prirodných zdrojov. Nekontrolované uvoľňovanie nebezpečných látok, ktoré sú v elektrických a elektronických zariadeniach, môže ohrozovať ľudské zdravie a mať negatívny dopad na životné prostredie. Každá domácnosť má dôležitú úlohu v procese opätovného použitia a opätovného získavania surovín, vrátane recyklácie, z opotrebovaných zariadení, Bližšie informácie o správnych metódach recyklácie vám poskytne miestna samospráva alebo predajca.

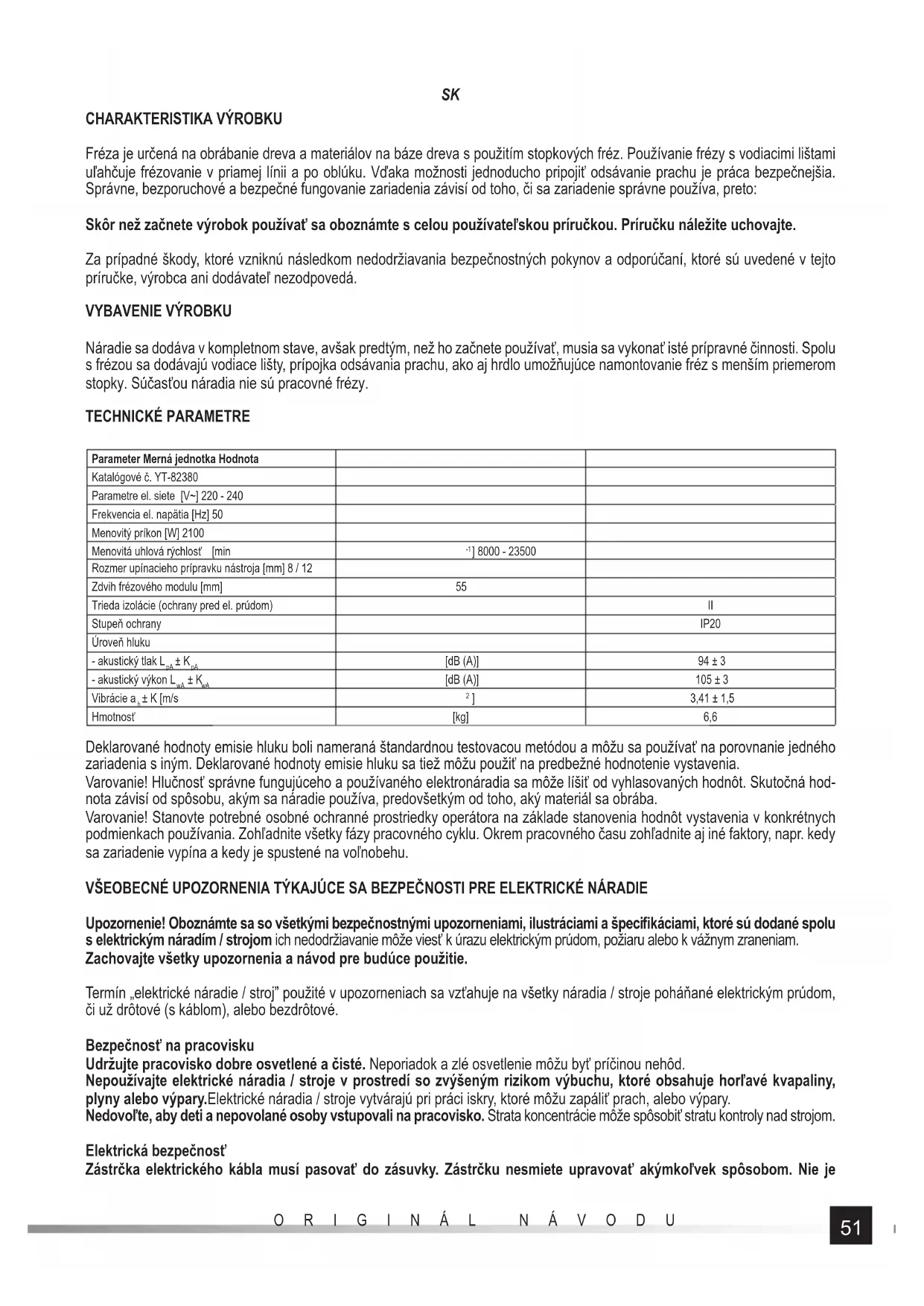

Fréza je určená na obrábanie dreva a materiálov na báze dreva s použitím stopkových fréz. Používanie frézy s vodiacimi lištami ul'ahčuje frézovanie v priamej línii a po oblúku. Vďaka možnosti jednoducho pripojiť odsávanie prachu je práca bezpečnejšia. Správne, bezporuchové a bezpečné fungovanie zariadenia závisí od toho, či sa zariadenie správne používa, preto:
Skôr než začnete výrobok používať sa oboznámte s celou používatel'skou príručkou. Príručku náležite uchovajte.
Za prípadné škody, ktoré vzniknú následkom nedodržiavania bezpečnostných pokynov a odporúčaní, ktoré sú uvedené v tejto príručke, výrobca ani dodávateľ nezodpovedá.
VYBAVENIE VÝROBKU
Náradie sa dodáva v kompletnom stave, avšak predtým, než ho začnete používať, musia sa vykonať isté prípravné činnosti. Spolu s frézou sa dodávajú vodiace lišty, prípojka odsávania prachu, ako aj hrdlo umožňujúce namontovanie fréz s menším priemerom stopky. Súčasťou náradia nie sú pracovné frézy.
TECHNICKÉ PARAMETRE
| Parameter Merná jednotka Hodnota | ||
| Katalógové č. YT-82380 | ||
| Parametre el. siete [V~] 220 - 240 | ||
| Frekvencia el. napätia [Hz] 50 | ||
| Menovitý prikon [W] 2100 | ||
| Menovitá uhlová rýchlost' [min] | ^-1 8000 - 23500 | |
| Rozmer upínacieho prípravku nástroja [mm] 8 / 12 | ||
| Zdvih frézového modulu [mm] | 55 | |
| Trieda izolácie (ochrany pred el. prúdom) | II | |
| Stupeň ochrany | IP20 | |
| Úroveň hluku | ||
| - akustický tlak L_mA ± K_pA | [dB (A)] | 94 ± 3 |
| - akustický výkon L_mA ± K_pA | [dB (A)] | 105 ± 3 |
| Vibrácie a_n ± K [m/s] | ^2 ] | 3,41 ± 1,5 |
| Hmotnosť | [kg] | 6,6 |
Deklarované hodnoty emisie hluku boli nameraná štandardnou testovacou metódou a môžu sa používať na porovnanie jedného zariadenia s iným. Deklarované hodnoty emisie hluku sa tiež môžu použiť na predbežné hodnotenie vystavenia.
Varovanie! Hlučnosť správne fungujúceho a používaného elektronáradia sa môže líšiť od vyhlasovaných hodnôt. Skutočná hodnota závisí od spôsobu, akým sa náradie používa, predovšetkým od toho, aký materiál sa obrába.
Varovanie! Stanovte potrebné osobné ochranné prostriedky operátora na základe stanovenia hodnôt vystavenia v konkrétnych podmienkach používania. Zohl'adnite všetky fázy pracovného cyklu. Okrem pracovného času zohl'adnite aj iné faktory, napr. kedy sa zariadenie vypína a kedy je spustené na vol'nobehu.
VŠEOBECNÉ UPOZORNENIA TÝKAJÚCE SA BEZPEČNOSTI PRE ELEKTRICKÉ NÁRADIE
Upozornenie! Oboznámte sa so všetkými bezpečnostnými upozorneniami, ilustráciami a špecifikáciami, ktoré sú dodané spolu s elektrickým náradím / strojom ich nedodržiavanie môže viest' k úrazu elektrickým prúdom, požiaru alebo k vážnym zraneniam.
Zachovajte všetky upozornenia a návod pre budúce použitie.
Termín „elektrické náradie / stroj” použité v upozorneniach sa vzťahuje na všetky náradia / stroje poháňané elektrickým prúdom, či už drôtové (s káblom), alebo bezdrôtové.
Udržujte pracovisko dobre osvetlené a čisté. Neporiadok a zlé osvetlenie môžu byť príčinou nehôd.
Nepoužívajte elektrické náradia / stroje v prostredí so zvýšeným rizikom výbuchu, ktoré obsahuje horľavé kvapaliny, plyny alebo výpary.Elektrické náradia / stroje vytvárajú pri práci iskry, ktoré môžu zapálit' prach, alebo výpary.
Nedovol'te, aby deti a nepovolané osoby vstupovali na pracovisko. Strata koncentrácie môže spôsobit' stratu kontroly nad strojom.
Zástrčka elektrického kábla musí pasovat' do zásuvky. Zástrčku nesmiete upravovat' akýmkol'vek spôsobom. Nie je
SK
dovolené používať žiadne adapté rý zástrčky s uzemneným elektrickým náradím / strojmi. Neupravovaná zástrčka, ktorá pasuje do zásuvky, znižuje riziko zasiahnutia elektrickým prúdom.
Vyhnite sa kontaktu s uzemnenými povrchmi ako sú rúry, radiátory a chladničky. Uzemnenie tela zvyšuje riziko úrazu elektrickým prúdom.
Nie je dovolené vystavovat' elektrické náradie / stroje kontaktu s atmosférickými zrážkami, alebo s vlhkost'ou. Voda a vlhkost',ktoré sa dostanú do vnútra elektrického náradia / stroja, zvyšujú riziko zasiahnutia elektrickým prúdom.
Nepret'ažujte sieťový kábel. Nepoužívajte napájací kábel na nosenie, t'ahanie a odpojovanie zástrčky zo sieťovej zásuvky. Zabráňte kontaktu napájacieho kábla s teplom, olejmi, ostrými hranami a pohyblivými časťami. Poškodenie, alebo zamotanie napájacieho kábla zvyšuje riziko zasiahnutia elektrickým prúdom.
V prípade práce mimo uzavretých priestorov je potrebné používať predlžovacie káble určené pre prácu mimo uzavretých priestorov. Použitie náležitého predlžovacieho kábla na vonkajšiu prácu znižuje riziko zasiahnutia elektrickým prúdom.
V prípade, kedy je použitie elektrického náradia / stroja vo vlhkom prostredí nevyhnutné, tak je potrebné ako ochrana proti napájaciemu napätiu použit' zvyškové prúdové zariadenie (RCD). Použitie zariadenia RCD znižuje riziko úrazu elektrickým prúdom.
Osobná bezpečnost'
Zostaňte stále pozorný, venujte pozornosť tomu, čo robíte a počas práce s elektrickým náradím / strojom . používajte zdravý rozum. Nepoužívajte elektrické náradie / stroj, ak ste unavený, alebo pod vplyvom drog, alkoholu, alebo liekov. Dokonca aj chvíľa nepozornosti počas práce môže zapríčinit vážne úrazy.
Používajte prostriedky osobnej ochrany. Vždy si nasad'te ochranné okuliare. Používanie prostriedkov osobnej ochrany, akými sú prachové respirátory, protišmyková ochranná obuv, prilby a chrániče sluchu znižujú riziko vážnych úrazov.
Zabráňte náhodnému zapnutiu náradia. Pred pripojením, zdvihnutím, alebo prenášaním elektrického náradia / stroja k elektrickej sieti, batérii sa uistite, že je elektrický spínač je v polohe „vypnuté”. Prenášanie elektrického náradia / stroja s prstom na spínači, alebo pripájanie elektrického náradia /stroja, keď je spínač v polohe „zapnuté”, môže zapríčinit vážne úrazy.
Pred zapnutím elektrického náradia / stroja odstráňte všetky klůče a iné nástroje, ktoré sa používali na jeho nastavenie. Klůč ponechaný na rotujúcich častiach náradia / stroja môže zapríčinit vážne úrazy.
Nesiahajte a nenakláňajte sa príliš d'aleko, udržujte rovnováhu. Po celý čas udržujte náležité postavenie a rovnováhu. Umožní to jednoduchšie ovládanie elektrického náradia / stroja v prípade neočakávaných situácií počas práce.
Používajte ochranný odev. Neobliekajte si volný odev, nenoste bižutériu. Udržujte vlasy a odev v dostatočnej vzdiale-nosti od pohyblivých častí elektrického náradia / stroja. Volný odev, bižutéria, alebo dlhé vlasy sa môžu zachytit do pohyb-livých častí náradia.
Ak je zariadené prispôsobené na pripojenie odsávača prachu, alebo zásobníka na prach, tak sa uistite, či boli dobre pripojené a správne použité. Použitie odsávača prachu znižuje riziko ohrozenia zdravia spojené s prachom.
Nedovol'te, aby skúsenosti z častého používania náradia / stroja mali za následok neopatrnost' a ignorovanie bezpečnostných pravidiel. Nezodpovedná činnosť môže spôsobit' vážne zranenia v zlomku sekundy.
Prevádzkovanie a starostlivost' o elektrické náradie / stroj
Nepret'ažujte elektrické náradie / stroj. Používajte vhodné elektrické náradie / stroj pre vybranú činnosť. Správny výber elektrického náradia / stroja pre danú prácu zabezpečí lepšiu a bezpečnejšiu prácu.
Nepoužívajte elektrické náradie / stroj, ak nefunguje jeho siet'ový spínač. Náradie / stroj, ktoré sa nedá ovládat' pomocou siet'ového spínača, je nebezpečné a je potrebné odovzdat' ho do opravy.
Pred nastavovaním, výmenou príslušenstva, alebo uskladnením elektrického náradia / stroja, odpojte zástrčku z napájacej zásuvky a/alebo batérie, pokial' sa dá odpojit' od elektrického náradia / stroja. Takéto predbežné opatrenia zabránia náhodnému zapnutiu elektrického náradia / stroja.
Náradie uskladňujte na mieste neprístupnom pre deti, nedovol'te, aby s elektrickým náradím / strojom pracovali osoby nezaškolené pre jeho obsluhu, alebo oboznámené s návodom pre elektrické zariadenie / stroj. Elektrické náradie / stroj môže byť v rukách nezaškoleného používatel'a nebezpečné.
Zabezpečte náležitú údržbu elektrického náradia / stroja a príslušenstva. Kontrolujte náradie / stroj po stránke neprispôsobeni, alebo zasekávania pohyblivých častí, poškodení častí a akýchkol'vek iných podmienok, ktoré môžu mat' vplyv na fungovanie elektrického náradia / stroja. V prípade zistenia závad je potrebné ich pred použitím elektrického náradia / stroja odstránit'. Veľa nehôd býva spôsobených nesprávnou údržbou náradia / stroja.
Rezné nástroje je potrebné udržiavat' čisté a naostrené. Správne udržované rezné nástroje s ostrými hranami sa tak rýchlo nezaseknú a dajú sa počas práce jednoduchšie ovládat'.
Používajte elektrické náradia / stroje, príslušenstvo a nástroje atď. v súlade s týmito inštrukciami, pričom berte na vedomie druh a podmienky práce. Používanie náradia na iné práce, než na ktoré bolo navrhnuté, môže spôsobit’ vytvorenie nebezpečných situácií.
Rukoväte a uchopovacie plochy udržiavajte v čistote, suché a bez oleja a tuku. Klzké rukoväte a upínacie plochy neumožňujú bezpečnú prevádzku a kontrolu náradia / stroja v nebezpečných situáciách.
Opravy
Opravy elektrického náradia / stroja zverte len k tomu oprávneným firmám, ktoré používajú výhradne originálne náhradné diely. Bude tak zabezpečená náležitá bezpečnosť práce elektrického náradia.
SK
DODATOČNÉ BEZPEČNOSTNÉ VAROVANIA TÝKAJÚCE SA BEZPEČNOSTI FRÉZ
Náradie držte iba za izolované povrchy rukováti, pretože pri používaní náradia môže dôjst' ku kontaktu s vlastným napájacím káblom. Prerezanie kábla „pod napätím“ môže spôsobit', že aj kovové časti náradia budú „pod napätím“ a el. prúd môže zasiahnut' operátora.
Používajte svorky alebo iné vhodné spôsoby na zabezpečenie a zafixovanie obrábaného prvku k stabilnej platforme. V opačnom prípade, ak sa obrábaný prvok drží rukami alebo inými časťami tela je nestabilný, čo môže viest' k nebezpečnej strane kontroly.
Určenie náradia
Náradie je určené na obrábanie dreva s použitím stopkových fréz, ktoré sú po povrchu materiálu vedené zhora. Obrábať sa tiež môžu materiály na báze dreva, ako sú MDF dosky, drevotriesky, preglejky ap.
V žiadnom prípade neobrábajte iné materiály než drevo a materiály na báze dreva, ako sú napr. plasty či kovy. Náradie sa nesmie používať stacionárne ani ako pohon iných nástrojov. Používatel’ je zodpovedný za všetky škody vzniknuté v dôsledku nesprávného využitia/použitia náradia.
Zvyškové riziko
Aj vtedy, ked' sa náradie používa správne, nedá sa úplne vylúčit' zvyškové riziko, ktorému sa nedá vyhnút'. S konštrukciou a s určením náradia súvisia nasledujúce riziká a ohrozenia: kontakt s rotujúcim rezným nástrojom; odhođenie prikladaného náradia alebo jeho častí; vymrštenie prachu a kúskov dreva; vdychovanie prachu vznikajúceho počas práce; poškodenie sluchu v dôsledku nepoužívania ochrany sluchu; zásah el. prúdu v dôsledku kontaktu s neizolovanou častou náradia. Nedodržiavanie pokynov, ktoré sú uvedené v tejto príručke, môže viest' k vzniku iných ohrození súvisiacich s neprávnym používaním.
Dodatočné bezpečnostné pokyny
Náradie vždy počas používania držte iba za izolované rúčky. Môže dôjst' ku kontaktu náradia s napájacím káblom alebo s iným skrytým káblom „pod napätím“. V dôsledku takého kontaktu sa môže stať, že neizolované časti náradia budú tiež pod napätím a môže dôjst' k zásahu operátora el. prúdom.
Obrábané predmety vždy upevnite k stabilnému podstavcu, napr. k pracovnému stolu. Obrábaný materiál v žiadnom prípade nedržte rukami, nohami alebo inou čast'ou tela. Ked' je obrábaný materiál správne upevnený, riziko straty kontroly nad náradím a kontaktu tela s pohyblivými časťami náradia je nižšie. V prípade obrábania dlhých predmetov podoprite ich v blízkosti miesta obrábania a v blízkosti konca daného predmetu. Dlhé predmety majú tendenciu ohýbať sa pod vlastnou váhou. Podpery umiestnite tak, aby ohnuté časti predmetov nezachytili pracovný nástroj.
Používajte iba frézy s odporúčaným (uvedeným v príručke) priemerom stopiek. Stopky fréz v žiadnom prípade neprispôsobujte k skľučovadlu náradia. Používajte hrdlo a maticu určené pre daný priemer stopky. Pred montážou frézy skontrolujte, či jej uhlová rýchlost' je vyššia alebo taká istá ako uhlová rýchlost' náradia.
Pri obrábaní niektorých materiálov môže vznikať prach, ktorého vdychovanie môže byť škodlivé. Počas práce vždy používajte vhodné protiprachové masky. Vždy, keď je to možné, náradie pripojte k systému odsávania prachu.
Pred každým použitím skontrolujte náradie ako aj pracovný nástroj, či nie sú poškodené. V prípade, ak objavíte akékolvek poškodenie, také náradie/nástroj nepoužívajte, kým nebude odstránené. Predovšetkým dávajte pozor na napájací kábel. Poškodený napájací kábel sa nesmie opravovať, musí sa vymeniť celý. Výmenu môže vykonať iba autorizovaný servis. Pri vyt'ahovaní zástrčky napájacieho kábla z el. zásuvky nikdy neťahajte za kábel, vždy uchopte priamo zástrčku.
Počas práce používajte osobné ochranné prostriedky: ochranu očí, ochranu sluchu, protiprachové masky, ochranný odev s dlhými rukávmi a nohavicami, rukavice, prilbu a obuv s protišmykovou podošvou. Dlhé vlasy vhodne zopnite.
Všetky činnosti súvisiace s montážou a nastavovaním vykonávajte iba vtedy, keď je zariadenie odpojené od el. napätia. Zástrčka napájacieho kábla náradia musí byť úplne vytiahnutá z el. zásuvky. Pred tým, než náradie pripojíte k el. napätiu, uistite sa, či je zapínač vo vypnutej polohe.
Pred použitím frézy skontrolujte, či rezné hrany nie sú poškodené a sú náležite ostré. Poškodené rezné hrany môžu spôsobít: ich odfrkovanie od obrábaného materiálu, nerovnomerné výsledky práce a môžu byť príčinou puknutia frézy. V dôsledku neostrých hrán bude potrebný silnejší prítlak frézy k obrábanému materiálu, v dôsledku čoho sa obrábaný materiál môže spálit, a tiež to môže byť príčinou puknutia frézy.
Nepoužívajte frézy s väčším priemerom, než sú rozmery otvoru v podstavci. Fréza po namontovaní vo vretene frézy nesmie blokovat' znižovanie a zdvíhanie plášťa hornej frézy.
POUŽÍVANIE NÁRADIA
Príprava na prácu/používanie
Náradie a príslušenstvo vyberte z balenia a odstráňte všetky obalové prvky.
Vzhľadom na zmenšenie rozmerov balenia, fréza sa pri dodaní nachádza v najnižšej polohe. Frézu postavte na nohe, a následne jednou rukou podržte vrch plášťa a druhou otočte páku blokády zdvihu proti smeru pohybu hodinových ručičiek (II). Pružiny umiestnené vo vzperách zdvihnú plášť frézy. Rukou položenou na vrchu plášťa vytvárajte malý odpor, aby zdvíhanie nebolo príliš prudké. Úplne rozviňte napájací kábel.
SK
Adaptér systému odsávania prachu sa skladá z dvoch častí: priehl'adnej prípojky k systému odsávania prachu a z kovovej upevnovacej dosky. Systém odsávania prachu sa môže používať iba v prípade fréz, których priemer je menší než priemer otvoru v upevnovacej doske.
Adaptér priložte k otvoru v hornej časti nohy tak, aby prípojka systému odsávania prachu smerovala od alebo k operátorovi (III). Adaptér upevnite skrutkami. Skrutky nedot'ahujte príliš silno, aby ste adaptér nepoškodili.
Ako systém odsávania prachu môžete použit' priemyselný vysávač. Neodporúčame používanie domáceho vysávača, ktorý nie je určený na odsávanie prachu, ktorý vzniká pri obrábaní dreva, a v prípade takého použitia sa môže poškodiť. K prípojke náradia vždy upevnite elastickú hadicu, ktorá operátorovi umožní slobodne manipulovať náradím. Hadicu tiež položte tak, aby nedošlo k prípadnému kontaktu počas používania náradia. Ak má hadica vysávača iný priemer ako prípojka, použite adaptér (dostupný osobitne).
Montáž dosky vzoru
Doska vzoru umožňuje frézovať požadovaný tvar podľa daného vzoru. Dosku upevníte zospodu nohy frézy tak, aby hrdlo v strede dosky smerovalo dole (IV). Z vrchu nohy namontujte adaptér systému odsávania prachu a celok zoskrutkujte skrutkami. Skrutky nedot’ahujte príliš silno, aby ste adaptér nepoškodili. Hrdlo dosky pri vedení frézy silno pritláčajte k vzoru (V). Materiál vyrezávaný podľa vzoru bude mať trochu iné rozmery ako originálny vzor. Je to kvôli tomu, že priemer frézy musí byť menší než priemer hrdla dosky vzoru.
Varovanie! Vzhl'adom na riziko zranenia spôsobeného ostrými hranami frézy, montáž vykonávajte vo vhodných ochranných ru-kaviciach.
Vyberte kompatibilnú frézu, musí spíňať požiadavky, ktoré sú uvedené v tabulke s technickými parametrami. Stlačte a podržte tlačidlo blokády vretena a klůčom odskrutkujte upevňovaciu maticu (VI). Ak je priemer skľučovadla frézy menší než hrdla vo vnútri matice, použite pripojené redukčné hrdlo (VII). Maticu s frézou upevnite na závite vretena, a následne stlačte a podržte blokádu vretena, a silno a pevne dotiahnite maticu klůčom (VIII).
Montáž vodidla na súbežné frézovanie
Vodidlo ul'ahčuje frézovanie priamych hrán alebo drážok. Vodidlo sa skladá z vodiacej lišty a dvoch tyčí. Skrutky, ktoré sú na koncoch tyčí, úplne vyskrutkujte. Tyče následne skrutkami (IX) upevnite k vodiacej lište. Pod hlavy skrutiek podložte podložky: plochú a pružinovú, takým spôsobom predídete odskrutkovaniu skrutiek v dôsledku vibrácií vznikajúcich počas práce. Tyče musia smerovat takým istým smerom, ako vodiaca lišta.
Vodidlo uľahčuje frézovanie kruhov a oblúkov. Vodidlo sa skladá z jednej tyče a zo svorku s ihlou. Tyč preložte cez otvory v podstavci frézy a zablokujte je polohu skrutkami. Svorku s ihlou zasuňte na koniec tyče bez skrutky a upevnite ju doťahujúc krídlovú maticu (XI). Polohu ihly nastavte takým spôsobom, aby bol ostrý koniec pevným opretím pri frézovaní po oblúku. Polohu ihly vždy zablokujte, doťahujúc krídlovú maticu.
Nastavenie zdvihu frézového modulu
Zdvih frézového modulu je určený na nastavovanie híbky frézovania. Skontrolujte, či páka blokády zdvihu nie je zablokovaná a či sa dá slobodne premiestniť plášť frézy voči nohe. Povoľte koliesko blokády híbkomera. Otáčajúc regulátor híbkomera nastavte jeho polohu (XII). Hodnota polohy je v okienku plášťa (XIII). Híbkomer má tiež mikrometrické koliesko, ktorým sa dá veľmi presne nastaviť híbka frézovania s použitím dodatočnej tyče vysúvanej z híbkomera. Otočenie kolieska má mierku v milimetroch dĺžky vysunutia tyče. Híbkomer sa opiera o otočnú vodiacu lištu v podstavci (XIV). Lištu otočte takým spôsobom, aby ste nastavili požadovanú híbku frézovania.
Plášť frézy v dolnej polohe zablokujte otočením úplne do konca páky blokády zdvihu v smere pohybu hodinových ručičiek.
Nastavenie uhlovej rýchlosti (XV)
Fréza má plynulo nastavitelnú uhlovú rýchlost' v rozpätí, ktoré je uvedené v tabulke s technickými parametrami. Rýchla sa nastavuje kolieskom, čím je hodnota na koliesku vyššia, tým je tiež vyššia aj uhlová rýchlost'. Uhlovú rýchlost' zvolte príslušne podľa typu obrábaného materiálu a priemeru frézy. Čím je priemer frézy menší a čím je drevo tvrdšie, tým treba nastaviť vyššie otáčky. Avšak nezabudnite, ak je nastavená príliš vysoká rýchlost', môže dôjst' k pripáleniu obrábaného materiálu. Odporúčame, aby ste vykonali skúšku na odpadovom materiáli.
Varovanie! Nastavenie uhlovej rýchlosti nemeňte počas práce náradia, keď je zaťažené.
Spúšt'anie a zastavovanie frézy
čase neobjavia žiadne znepokojujúce príznaky, ako napr. nenormálne vibrácie, hluk, podozrivý zápach alebo dym vychádzajúci z náradia, môžete začat' pracovať s náradím.
Náradie sa zastaví, ked' pustíte tlačidlo zapínača. Ked' pustíte zapínač frézy, fréza môžete ešte istý čas rotovať. Predtým, než náradie odložíte, vždy počkajte, kým sa fréza úplne nezastaví.
Smer otáčania vretena je zobrazený šípkami na podstavci a na plášti. Frézovanie vykonávajte proti smeru pohybu pohybových ručičiek pri frézovaní zvonku, a v smere pohybu hodinových ručičiek pri frézovaní zvnútra. Takým spôsobom predídete preskakovaniu frézy a umožňuje dosiahnuť dobrý výsledok frézovania.
Rýchlost' presúvania frézy určite experimentálne, odporúčame vykonať test na odpadoch z toho istého materiálu, ako ciel'ový materiál. Čím je rýchlost' presúvania pomalšia, tým je výsledok frézovania lepší. Avšak ak je rýchlost' presúvania príliš pomalá, môže dôjst' k pripáleniu frézovaného povrchu a zanechat' na ñom trvalé stopy.
Frézovanie súbežne s hranou (XVII)
Pri takom frézovaní, jedna hrana obrábaného materiálu sa používa ako referenčná línia vedenia frézy. Nastavte hlbku frézovania, nastavte vodidlo na súbežné frézovanie v požadovanej polohe, oprite vodiacu lištu k hrane prvku, a následne frézu presúvajte tak, aby vodiaca lišta vždy priliehala po celej dlžke k hrane. Frézovanie bude prebiehat' súbežne s hranou
Frézovanie po oblúku (XVIII)
Pri takom frézovaní sa použiva bod otáčania ako stred kruhu, ktorý vyznačuje stopu frézovania. Nastavte hlbku frézovania, nastavte vodidlo na frézovanie po oblúku v požadovanej polohe a ihlu vodidla nastavte v bode, ktorý bude stredom kruhu. Ak je to možné, urobte malú priehlbinu tak, aby hrot ihly bol lepšie ukotvený. Následne presúvajte frézu po kruhu, ktorého polomerom bude vzdialenost' medzi osou hrotu a osou frézy.
Užitočné porady pri frézovaní
Frézu pri frézovaní ved'te plynulým pohybom, jedným tempom. Čím plynulejšie frézu vediete, tým kvalitnejšie je aj frézovanie. Zabráňte prípadným úderom frézy do obrábaného materiálu.
Ak chcete dokončit' prerušené frézovanie. Frézu do stopy voved'te pri plnej uhlovej rýchlosti. Takým spôsobom predídete zaseknutiu frézy v obrábanom materiáli.
ÚDRŽBA A KONTROLY
POZOR! Predtým, než začnete náradie nastavovať, vykonávať technickú obsluhu alebo údržbu, vždy najprv vytiahnite zástrčku napájacieho kábla náradia z el. zásuvky. Po skončení práce skontrolujte technický stav elektronáradia, tzn. vykonajte vizuálnu kontrolu vonkajších prvkov a ohodnot’te: korpus a rukoväte, napájací kábel so zástrčkou a s priechodkou, fungovanie elektrického zapínača, priechodnosť vetracích prieduchov, iskrenie kief, hlasítost’ práce ložísk a prevodov, spustenie a rovnomernosť práce. Používatel’ nemôže počas záručnej lehoty náradie demontovať, ani vymieňať žiadne moduly alebo diely, v opačnom prípade poskytnutá záruka prestáva platit’. Všetky prípadné nezhody zistené počas technickej kontroly alebo počas práce sú signálom, že je potrebná kontrola alebo oprava v autorizovanom servise, v takom prípade sa obrát’te na výrobcu. Po skončení práce plást’ náradia, vetracie prieduchy, prepínače, dodatočnú rukoväť a kryty vyčistite, napr. prúdom vzduchu (s tlakom nie väčším než 0,3 MPa), štetcom alebo suchou handričkou, nepoužívajte chemické prípravky ani čistiace prostriedky. Na čistenie nepoužívajte ostré alebo drsné predmety. Zdemontujte pílový kotúč a vyčistite vnútro krytov, upevnenie pílového kotúča ako aj pílový kotúč, odstráňte piliny a prach, alebo iné nečistoty vznikajúce počas práce. Držiaky, kolieska a iné regulačné prvky čistite čistou suchou handričkou.
