Produkttyp	Oberfräse (Holzfräsmaschine)
Marke	Yato
Modell	YT-82380
Versorgungsspannung	220-240 V ~
Frequenz	50 Hz
Nennleistung	2100 W
Leerlaufdrehzahl	8000 - 23500 min⁻¹
Spannzangendurchmesser	8 mm / 12 mm
Hub der Fräseinheit	55 mm
Gewicht	6,6 kg
Schutzklasse	II (Doppelisolierung)
Schutzart	IP20
Schalldruckpegel (LpA ± KpA)	94 ± 3 dB(A)
Schallleistungspegel (LwA ± KwA)	105 ± 3 dB(A)
Vibrationspegel (ah ± K)	3,41 ± 1,5 m/s²
Bearbeitbare Materialien	Holz und Holzwerkstoffe (MDF, Spanplatten, Sperrholz)
Mitgeliefertes Zubehör	Parallelanschlag, Zirkelführung, Staubabsaugadapter, Schablone, Reduzierhülse, Spannschlüssel
Hauptfunktionen	Profilfräsen, Nutenfräsen, Kopierfräsen mit Schablone, Kreisfräsen und Parallelfräsen
Drehzahleinstellung	Stufenlose elektronische Drehzahlregelung
Tiefeneinstellung	Tiefenmessschieber mit Mikrometer, Drehanschlag
Spindelarretierung	Ja, zum Fräserwechsel
Wartung und Reinigung	Lüftungsschlitze mit Druckluft (max 0,3 MPa) oder Bürste reinigen; keine Chemikalien verwenden
Garantie	Herstellergarantie gemäß Bedingungen; Demontage durch Benutzer führt zum Garantieverlust

Häufig gestellte Fragen - YT-82380 Yato

Wie wechsle ich den Fräser an der Oberfräse Yato YT-82380?

Ziehen Sie den Netzstecker. Drücken Sie die Spindelarretierung und halten Sie sie gedrückt. Lösen Sie die Spannmutter mit dem mitgelieferten Schlüssel. Setzen Sie den neuen Fräser (Schaftdurchmesser 8 oder 12 mm) ein und verwenden Sie gegebenenfalls die Reduzierhülse. Ziehen Sie die Mutter fest, während Sie die Spindelarretierung gedrückt halten. Tragen Sie Schutzhandschuhe.

Wie stelle ich die Frästiefe ein?

Lösen Sie den Drehknopf der Tiefenmessschieber-Arretierung. Drehen Sie den Einstellknopf der Messschiebers, um die Tiefe im Fenster abzulesen. Verwenden Sie den Mikrometerknopf zur Feineinstellung. Der Drehanschlag an der Basis ermöglicht die Vorwahl mehrerer Stufen. Nach der Einstellung verriegeln Sie den Hub, indem Sie den Verriegelungshebel im Uhrzeigersinn drehen.

Welches Zubehör wird mit der Oberfräse YT-82380 mitgeliefert?

Die Oberfräse wird mitgeliefert: Parallelanschlag, Zirkelführung (Stange und Nadelhalter), Staubabsaugadapter, Schablone, Reduzierhülse für 8-mm-Fräser, Spannschlüssel und Bedienungsanleitung. Fräser sind nicht im Lieferumfang enthalten.

Wie schließe ich einen Staubsauger an die Oberfräse an?

Montieren Sie den Staubabsaugadapter in die Öffnung des Fußes und richten Sie den Anschluss nach hinten oder zum Bediener. Befestigen Sie ihn mit den mitgelieferten Schrauben. Verwenden Sie einen Industriesauger (keinen handelsüblichen Haushaltssauger) und schließen Sie den flexiblen Schlauch an. Stellen Sie sicher, dass der Schlauch die Bewegung nicht behindert.

Welche Sicherheitsvorkehrungen muss ich vor der Verwendung der Oberfräse treffen?

Tragen Sie Schutzbrille, Staubmaske, Handschuhe, Gehörschutz und eng anliegende Kleidung. Binden Sie lange Haare zusammen. Überprüfen Sie, ob der Fräser fest sitzt und das Kabel nicht beschädigt ist. Stellen Sie sicher, dass das Werkstück sicher befestigt ist. Tragen Sie keinen Schmuck.

Welche Materialien kann ich mit dieser Oberfräse bearbeiten?

Sie ist für Massivholz und Holzwerkstoffe wie MDF, Spanplatten und Sperrholz ausgelegt. Nicht für Kunststoff, Metall oder andere Nicht-Holz-Materialien verwenden. Missachtung kann das Werkzeug beschädigen oder zu Verletzungen führen.

Wie verwende ich den Parallelanschlag?

Befestigen Sie die beiden Stangen mit den mitgelieferten Schrauben und Unterlegscheiben an der Halteplatte. Stecken Sie die Stangen in die Löcher der Basis der Oberfräse und ziehen Sie die Schrauben fest. Stellen Sie den gewünschten Abstand zwischen Fräser und Werkstückkante ein. Halten Sie während des Fräsens die Halteplatte in Kontakt mit der Werkstückkante.

Was tun, wenn die Oberfräse nicht startet?

Überprüfen Sie zuerst, ob die Steckdose Strom führt und das Kabel nicht beschädigt ist. Stellen Sie sicher, dass die Sicherheitssperre des Schalters gedrückt wird (Verriegelungsknopf), bevor Sie den Schalter betätigen. Wenn sie immer noch nicht startet, wenden Sie sich an einen autorisierten Kundendienst. Versuchen Sie nicht, sie selbst zu reparieren.

Wie stelle ich die Drehzahl der Oberfräse ein?

Die Drehzahl wird mit dem Drehknopf auf der Rückseite des Geräts eingestellt. Je höher die angezeigte Zahl, desto höher die Drehzahl. Der Bereich reicht von 8000 bis 23500 U/min. Wählen Sie eine dem Material und Fräserdurchmesser angepasste Drehzahl. Machen Sie einen Probeschnitt an einem Reststück. Ändern Sie die Einstellung niemals unter Last.

Wie warte ich die Oberfräse YT-82380?

Ziehen Sie vor der Wartung den Netzstecker. Reinigen Sie regelmäßig die Lüftungsschlitze mit Druckluft (max 0,3 MPa) oder einer weichen Bürste. Wischen Sie Gehäuse, Griffe und Schalter mit einem trockenen Tuch ab. Keine Chemikalien oder scharfen Gegenstände verwenden. Lassen Sie Kohlebürsten und Lager bei Fehlfunktionen von einem Fachmann überprüfen.

BEDIENUNGSANLEITUNG YT-82380 Yato

1. Grundplatte

2. Griff

3. Ein-/Ausschalter

4. Einschaltsperre

5. Führungsstange

6. Parallelanschlag

7. Absaugadapter

8. Schablonenführung

9. Reduzierhülse

10. Spannzangenmutter

11. Fräszirkel

12. Fräser

13. Spannhebel für Frästiefenarretierung

14. Feststellschraube für Tiefenanschlag

15. Drehknopf für Tiefenanschlageinstellung

16. Drehknopf für Frästiefen-Feineinstellung

17. Drehbarer Stufenanschlag

18. Drehzahl-Einstellrad

19. Schablone

20. Werkstück

RUS

Zweite Klasse der elektrischen Sicherheit

Bedienungsanleitung durchgelesen

Schutzhandschuhe verwenden

Dieses Symbol weist darauf hin, dass Elektro- und Elektronik-Altgeräte (einschließlich Batterien und Akkumulatoren) nicht zusammen mit anderen Abfällen entsorgt werden dürfen. Altgeräte sollten getrennt gesammelt und bei einer Sammelstelle abgegeben werden, um deren Recycling und Verwertung zu gewährleisten und so die Abfallmenge und die Nutzung natürlicher Ressourcen zu reduzieren. Die unkontrollierte Freisetzung gefährlicher Stoffe, die in Elektro- und Elektronikgeräten enthalten sind, kann eine Gefahr für die menschliche Gesundheit darstellen und negative Auswirkungen auf die Umwelt haben. Der Haushalt spielt eine wichtige Rolle bei der Wiederverwendung und Verwertung, einschließlich des Recyclings von Altgeräten. Weitere Informationen zu den geeigneten Recyclingverfahren erhalten Sie bei den örtlichen Behörden oder Ihrem Händler.

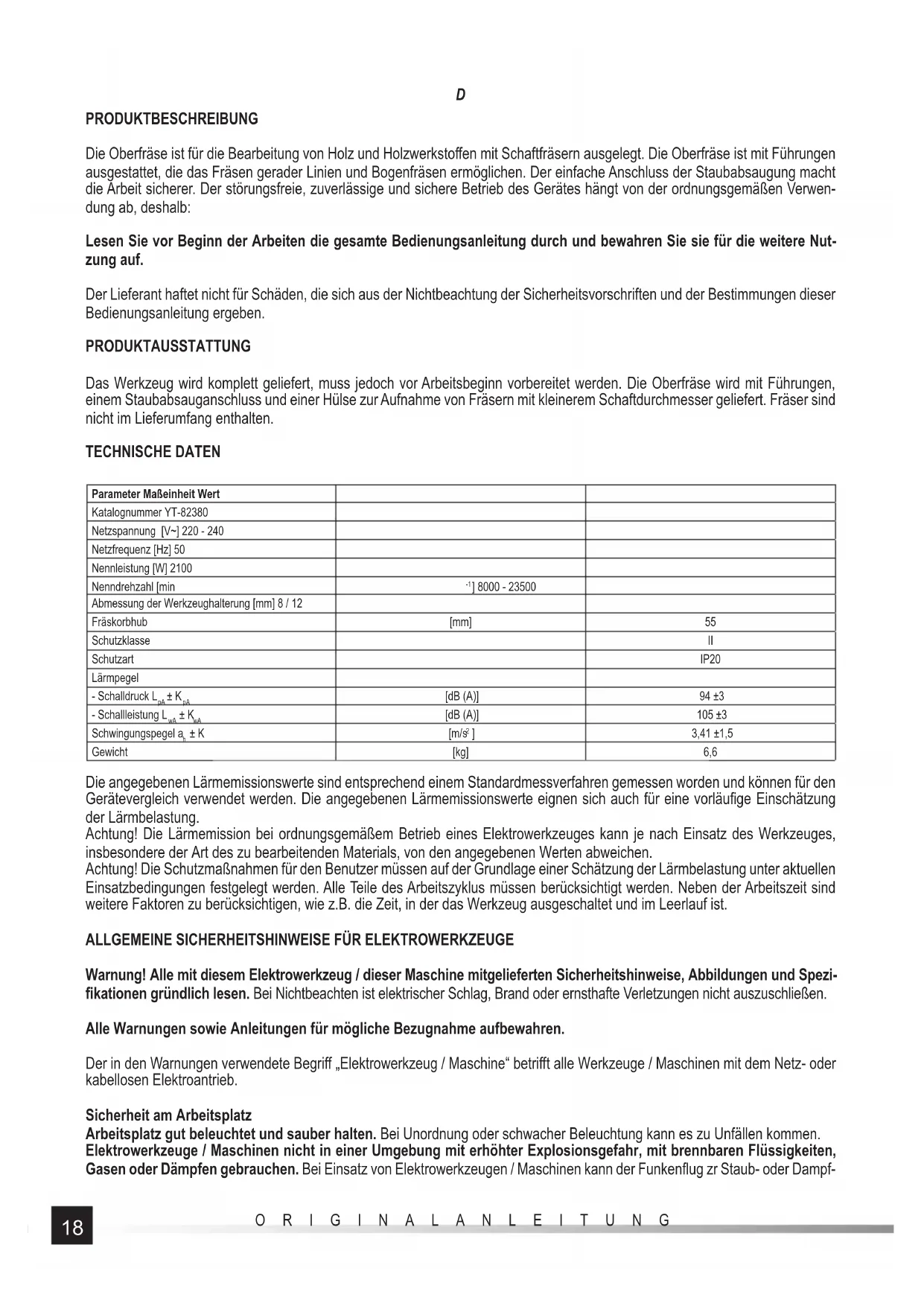

Die Oberfräse ist für die Bearbeitung von Holz und Holzwerkstoffen mit Schaftfräsern ausgelegt. Die Oberfräse ist mit Führungen ausgestattet, die das Fräsen gerader Linien und Bogenfräsen ermöglichen. Der einfache Anschluss der Staubabsaugung macht die Arbeit sicherer. Der störungsfreie, zuverlässige und sichere Betrieb des Gerätes hängt von der ordnungsgemäßen Verwendung ab, deshalb:

Lesen Sie vor Beginn der Arbeiten die gesamte Bedienungsanleitung durch und bewahren Sie sie für die weitere Nutzung auf.

Der Lieferant haftet nicht für Schäden, die sich aus der Nichtbeachtung der Sicherheitsvorschriften und der Bestimmungen dieser Bedienungsanleitung ergeben.

PRODUKTAUSSTATTUNG

Das Werkzeug wird komplett geliefert, muss jedoch vor Arbeitsbeginn vorbereitet werden. Die Oberfräse wird mit Führungen, einem Staubabsauganschluss und einer Hülse zur Aufnahme von Fräsern mit kleinerem Schaftdurchmesser geliefert. Fräser sind nicht im Lieferumfang enthalten.

TECHNISCHE DATEN

Parameter Maßeinheit Wert
Katalognummer YT-82380
Netzspannung [V~] 220 - 240
Netzfrequenz [Hz] 50
Nennleistung [W] 2100
Nenndrehzahl [min	^-1 ] 8000 - 23500
Abmessung der Werkzeughalterung [mm] 8 / 12
Fräskorbhub	[mm]	55
Schutzklasse		II
Schutzart		IP20
Lärmpegel
- Schalldruck L_pA ± K_pA	[dB (A)]	94 ±3
- Schallleistung L_wA ± K_wA	[dB (A)]	105 ±3
Schwingungspegel a_h ± K	[m/s2]	3,41 ±1,5
Gewicht	[kg]	6,6

Die angegebenen Lärmemissionswerte sind entsprechend einem Standardmessverfahren gemessen worden und können für den Gerätevergleich verwendet werden. Die angegebenen Lärmemissionswerte eignen sich auch für eine vorläufige Einschätzung der Lärmbelastung.

Achtung! Die Lärmemission bei ordnungsgemäßem Betrieb eines Elektrowerkzeuges kann je nach Einsatz des Werkzeuges, insbesondere der Art des zu bearbeitenden Materials, von den angegebenen Werten abweichen.

Achtung! Die Schutzmaßnahmen für den Benutzer müssen auf der Grundlage einer Schätzung der Lärmbelastung unter aktuellen Einsatzbedingungen festgelegt werden. Alle Teile des Arbeitszyklus müssen berücksichtigt werden. Neben der Arbeitszeit sind weitere Faktoren zu berücksichtigen, wie z.B. die Zeit, in der das Werkzeug ausgeschaltet und im Leerlauf ist.

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

Warnung! Alle mit diesem Elektrowerkzeug / dieser Maschine mitgelieferten Sicherheitshinweise, Abbildungen und Spezifikationen gründlich lesen. Bei Nichtbeachten ist elektrischer Schlag, Brand oder ernsthafte Verletzungen nicht auszuschließen.

Alle Warnungen sowie Anleitungen für mögliche Bezugnahme aufbewahren.

Der in den Warnungen verwendete Begriff „Elektrowerkzeug / Maschine“ betrifft alle Werkzeuge / Maschinen mit dem Netz- oder kabellosen Elektroantrieb.

Sicherheit am Arbeitsplatz

Arbeitsplatz gut beleuchtet und sauber halten. Bei Unordnung oder schwacher Beleuchtung kann es zu Unfällen kommen. Elektrowerkzeuge / Maschinen nicht in einer Umgebung mit erhöhter Explosionsgefahr, mit brennbaren Flüssigkeiten, Gasen oder Dämpfen gebrauchen. Bei Einsatz von Elektrowerkzeugen / Maschinen kann der Funkenflug zr Staub- oder Dampf-

D

entzündung führen.

Kinder und Unbefugte fern vom Arbeitsplatz halten. Bei reduzierter Konzentration kann die Kontrolle über das Werkzeug verloren gehen.

Elektrische Sicherheit

Der Stecker des Stromkabels muss für die Steckdose geeignet sein. Stecker niemals modifizieren. Keine Steckeradapter mit geerdeten Elektrowerkzeugen / Maschinen verwenden. Originalstecker, die zur Steckdose passen, minimieren die Gefahr eines möglichen elektrischen Schlages.

Berührung geerdeter Flächen, wie Rohre, Heizkörper, Kühlgeräte, vermeiden. Die Erdung auf den Körper erhöht die Gefahr eines möglichen elektrischen Schlages.

Elektrowerkzeuge / Maschinen gegen direkte Regen- oder Schneeeinwirkung schützen. Dringt Wasser oder Feuchte ins Elektrowerkzeug / die Maschine, erhöht sich die Gefahr eines möglichen elektrischen Schlages.

Stromkabel nicht überlasten. Gerät am Stromkabel werde tragen, noch ziehen, Gerät durch Ziehen des Steckers und nicht des Stromkabels elektrisch abschalten. Kontakt des Stromkabels mit Wärme, Ölen, scharfen Kanten und beweglichen Teilen vermeiden. Ein beschädigtes oder verwirrtes Stromkabel erhöht die Gefahr eines elektrischen Schlages.

Bei der Arbeit im Freien nur Verlängerungskabel für den Einsatz im Freien verwenden. Mit derartigen Verlängerungskabeln wird die Gefahr eines elektrischen Schlages minimiert.

Ist der Einsatz der Elektrowerkzeugen / Maschinen in einer feuchten Umgebung unvermeidbar, sind Stromschutzvorrichtungen zum Schutz gegen die Versorgungsspannung einzusetzen. Dadurch wird die Gefahr eines elektrischen Schlages minimiert.

Persönliche Sicherheit

Immer achtsam bleiben, alle Tätigkeiten vorsichtig durchführen und Zurechnungsfähigkeit bei der Arbeit mit Elektrowerkzeugen / Maschinen behalten. Elektrowerkzeuge / Maschinen bei Müdigkeit oder unter Einfluss von Alkohol, Drogen oder Arzneimitteln nicht bedienen. Nur eine kurze Unachtsamkeit kann bei der Arbeit ernsthafte Körperverletzungen herbeiführen.

Persönliche Schutzausrüstungen verwenden. Schutzbrille immer tragen. Persönliche Schutzausrüstungen, wie Staubschutzmasken, rutschfreies Schutzschuhwerk, Schutzhelme und Gehörschutz, reduzieren die Gefahr ernsthafter Körperverletzungen.

Unerwartete Inbetriebnahme des Gerätes vermeiden. Vor dem Netz- / Akkuanschluss oder Vertragen des Elektrowerkzeuges / der Maschine sicherstellen, dass der Steuerschalter auf „Aus“ steht. Wird das Elektrowerkzeug / die Maschine mit dem Finger auf dem Steuerschalter vertragen oder mit dem Steuerschalter auf „Ein“ angeschlossen, kann es zu ernsthaften Körperverletzungen führen.

Alle Schlüssel und andere Werkzeuge, die zur Einstellung des Elektrowerkzeuges / der Maschine verwendet wurden, vor Einschalten des Gerätes entfernen. Ein an den rotierenden Komponenten des Elektrowerkzeuges / der Maschine zurückgelassener Schlüssel kann zu ernsthaften Verletzungen führen.

Nicht zu weit greifen oder sich beugen. Für eine korrekte Körperstellung während der Arbeit sorgen. Dadurch kann das Elektrowerkzeug / die Maschine bei unerwarteten Situationen bei der Arbeit einfacher beherrscht werden.

Entsprechende Schutzkleidung tragen. Lose Kleidung oder Schmuck nicht tragen. Lose Haare und die Kleidung fern von beweglichen Komponenten des Elektrowerkzeuges / der Maschine halten. Lose Kleidungsstücke, Schmuck oder lange Haare können durch diese Komponenten erfasst werden.

Sind die Geräte für den Anschluss einer Staubabsaugung ausgelegt, sicherstellen, dass sie korrekt angeschlossen und betrieben wird. Mithilfe einer Staubabsaugung wird die Gefahr ernsthafter Körperverletzungen minimiert.

Nicht zulassen, dass die bei der häufigen Bedienung von Elektrowerkzeugen / Maschinen gewonnenen Erfahrungen zur Unachtsamkeit und Ignorierung der Sicherheitsgrundsätze führen. Das unvorsitichige Vorgehen kann blitzschnell zu Körperverletzungen führen.

Elektrowerkzeuge / Maschinen gebrauchen und pfl egen

Elektrowerkzeug / Maschine nicht überlasten und nur für den geplanten Einsatz gebrauchen. Ein entsprechendes Elektrowerkzeug / eine Maschine kann eine leistungsstärkere und sicherere Arbeit gewährleisten, wird das Gerät für die beabsichtigte Beanspruchung eingesetzt.

Elektrowerkzeug / Maschine nicht überlasten, wenn die Ein- und Ausschaltung mit dem Steuerschalter nicht möglich ist. Kann keine Kontrolle über das Elektrowerkzeug / die Maschine mit dem Steuerschalter gewährleistet werden, stellt es eine Gefahr dar und das Gerät ist dann reparieren lassen.

Stecker des Stromkabels ziehen und/oder (abbaubaren) Akku demontieren, bevor eine Einstellung, der Zubehörwechsel oder die Lagerung des Elektrowerkzeuges / der Maschine durchgeführt wird. Durch diese Sicherheitsmaßnahmen kann eine unerwartete Inbetriebnahme des Elektrowerkzeuges / der Maschine verhindert werden.

Elektrowerkzeug / Maschine fern von Kindern lagern, Elektrowerkzeug / Maschine durch Personen, die in der Gerätebedienung oder diesen Anleitungen nicht unterwiesen sind, nicht bedienen lassen. Von nicht unterwiesenen Personen bediente Elektrowerkzeuge / Maschinen stellen eine Gefahr dar.

Elektrowerkzeuge / Maschinen und Zubehör ordnungsgemäß warten. Elektrowerkzeuge / Maschinen auf nicht zusammenpassende oder verklemmte Werkzeuge, beschädigte Komponenten oder sonstige Fälle kontrollieren, die Funktion des Elektrowerkzeuges / der Maschine beeinträchtigen können. Alle Schäden vor Einsatz des Elektrowerkzeuges / der Maschi-

D

ne beheben lassen. Viele Unfälle werden durch eine mangelhafte Wartung des Elektrowerkzeuges / der Maschine herbeigeführt. Schneidwerkzeuge immer sauber und geschärft halten. Ordnungsgemäß gewartete scharfkantige Schneidwerkzeuge verklemmen sich selten und können bei der Arbeit besser kontrolliert werden.

Nur Elektrowerkzeuge / Maschinen, Zubehör oder sonstige Anbauwerkzeuge usw. nach dieser Bedienungsanleitung einsetzen, dabei die Art und die Bedingungen der jeweiligen Arbeit berücksichtigen. Werden Werkzeuge nicht bestimmungsgemäß eingesetzt, kann es zu gefährlichen Situationen führen.

Handgriffe und Haleflächen immer trocken, sauber, öl- und schmierstofffrei halten. Durch verschmutzte Handgriffe und Halteflächen wird eine sichere Bedienung und Kontrolle des Elektrowerkzeuges / der Maschine bei gefährlichen Situationen unmöglich.

Reparaturen

Elektrowerkzeug / Maschine nur in entsprechenden Vertragswerkstätten unter Einsatz von Originalersatzteilen reparieren lassen. Dadurch wird eine entsprechende Arbeitssicherheit des Gerätes gewährleistet.

ZUSÄTZLICHE WARNHINWEISE ZUR SICHERHEIT VON FRÄSMASCHINEN

Halten Sie das Werkzeug an den isolierten Grifflächen fest, da das Werkzeug mit dem eigenen Netzkabel in Berührung kommen kann. Das Schneiden des „unter Spannung stehenden“ Kabels kann Metallteile der Oberfräse unter Spannung setzen, sodass der Benutzer einen Stromschlag bekommt.

Sichern und stützen Sie das Werkstück mittels Zwingen oder auf andere Art und Weise auf einer stabilen Plattform. Das Halten des Werkstücks mit den Händen oder anderen Körperteilen führt zu Instabilität sowie kann zum Verlust der Kontrolle führen.

Bestimmung des Werkzeuges

Das Werkzeug ist für die Holzbearbeitung mit Schaftfräsern ausgelegt, die von der Oberseite des Werkstücks entlang seiner Oberfläche geführt werden. Es ist auch möglich, Holzwerkstoffe wie MDF-Platten, Spanplatten, Sperrholz usw. zu verarbeiten.

Die Verarbeitung anderer Materialien als Holz und Holzwerkstoffe, wie Kunststoffe oder Metalle, ist verboten. Es ist unzulässig, das Werkzeug als stationäres Werkzeug oder als Antrieb für andere Werkzeuge zu verwenden. Der Benutzer haftet für alle Schäden, die durch unsachgemäßen Gebrauch des Werkzeuges entstehen.

Restrisiko

Auch bei bestimmungsgemäßer Verwendung können Restrisiken auftreten, die sich nicht vermeiden lassen. Die folgenden Gefährdungen ergeben sich aus der Konstruktion und dem Zweck des Werkzeuges: Kontakt mit dem rotierenden Schneidwerkzeug; Herausschleudern von Einbauwerkzeug oder dessen Teilen; Herausschleudern von Staub und Holzstücken; Einatmen von Staub, der bei der Arbeit entsteht; Gehörschäden, falls kein Gehörschutz getragen wird; Stromschlag bei Berührung nicht isolierter Teile des Werkzeuges. Bei Nichtbeachtung der Hinweise in der Bedienungsanleitung können weitere Gefährdungen durch unsachgemäßen Gebrauch entstehen.

Zusätzliche Sicherheitshinweise

Halten Sie das Werkzeug bei der Arbeit immer an den isolierten Griffen. Das Einbauwerkzeug kann mit dem Netzkabel des Werkzeuges oder mit einem anderen versteckten „unter Spannung stehenden“ Kabel in Berührung kommen. Dies kann nicht isolierte Teile des Werkzeuges unter Spannung setzen, sodass der Benutzer einen Stromschlag bekommt.

Befestigen Sie die Werkstücke immer auf einem stabilen Untergrund, z.B. einer Werkbank. Halten Sie das Werkstück niemals mit Händen, Beinen oder anderen Körperteilen fest. Die richtige Befestigung des Werkstücks verringert das Risiko, dass der Benutzer die Kontrolle über das Werkzeug verliert und mit beweglichen Teilen des Werkzeugs in Berührung kommt. Bei der Bearbeitung von langen Werkstücken sollten Sie diese in der Nähe der Bearbeitungsstelle und an den Enden des Werkstücks abstützen. Lange Werkstücke können sich unter ihrem eigenen Gewicht durchbiegen. Die Stützen müssen so positioniert sein, dass gebogene Teile der Werkstücke das Arbeitswerkzeug nicht erfassen.

Verwenden Sie nur Fräser mit einem in der Bedienungsanleitung angegebenen Schaftdurchmesser. Der Fräserschaft darf in keiner Weise verändert und an die Werkzeugaufnahme angepasst werden. Verwenden Sie eine Hülse und eine Mutter, die für den Schaftdurchmesser geeignet sind. Vor der Montage des Fräsers ist sicherzustellen, dass seine Drehzahl der Drehzahl des Werkzeuges entspricht oder höher ist.

Bei der Behandlung bestimmter Materialien kann Staub entstehen, der beim Einatmen gesundheitsschädlich sein kann. Verwenden Sie beim Arbeiten immer Staubmasken. Sie sollten das Gerät nach Möglichkeit auch an die Staubabsaugung anschließen.

Vor jedem Gebrauch sollten das Werkzeug und das Einbauwerkzeug auf Beschädigungen überprüft werden. Wird ein Schaden festgestellt, verwenden Sie das Gerät erst dann, wenn der Schaden behoben ist. Achten Sie besonders auf das Netzkabel. Ein beschädigtes Netzkabel kann nicht repariert werden und muss vollständig ausgetauscht werden. Der Austausch muss in der autorisierten Servicestelle durchgeführt werden. Ziehen Sie das Netzkabel immer am Stecker aus der Steckdose, niemals am Netzkabel. Tragen Sie bei der Arbeit immer persönliche Schutzausrüstung: Augenschutz, Gehörschutz, Staubmasken, Schutzkleidung mit langen Ärmeln und Beinen, Handschuhe, Helm und festes Schuhwerk mit rutschfester Sohle. Lange Haare sollten gebunden werden.

Alle Montage- und Einstellarbeiten müssen bei ausgeschalteter Stromversorgung des Werkzeuges durchgeführt werden. Der Netzstecker des Werkzeuges muss aus der Steckdose gezogen sein. Vergewissern Sie sich, dass sich der Ein-/Ausschalter in der Aus-Position befindet, bevor Sie das Gerät an die Stromversorgung anschließen.

D

Vergewissern Sie sich vor dem Einsatz des Fräsers, dass seine Schneidkanten frei von Beschädigungen und richtig geschärft sind. Beschädigte Schneidkanten können vom Werkstück wegspringen, zu ungleichmäßige Arbeitsergebnisse und zum Bruch des Fräsers führen. Unscharfe Kanten erfordern eine erhöhte Druckkraft des Fräsers auf das Werkstück, was dazu führen kann, dass das Werkstück brennt und der Fräser bricht.

Verwenden Sie keine Fräser mit einem größeren Durchmesser als das Loch in der Grundplatte. Der Fräser nach dem Einbau in die Spindel der Oberfräse sollte das Absenken und Anheben des Fräskorbes nicht blockieren.

WERKZEUGBETRIEB

Vorbereitung zum Betrieb

Nehmen Sie das Werkzeug und das Zubehör aus der Verpackung und entfernen Sie alle Teile.

Aufgrund der reduzierten Größe der Verpackung wird die Oberfräse in der untersten Position geliefert. Stellen Sie die Oberfräse auf die Grundplatte, halten Sie dann die Oberseite des Fräskorbes mit einer Hand fest und drehen Sie den Spannhebel für Frästiefenarretierung gegen den Uhrzeigersinn mit der anderen Hand (II). Die Federn in den Halterungen heben den Fräskorb an. Verwenden Sie Ihre Hand auf der Oberseite des Fräskorbes, um leichten Widerstand zu leisten, damit das Heben nicht zu heftig wird. Wickeln Sie das Netzkabel vollständig ab.

Der Absaugadapter besteht aus zwei Elementen: einem transparenten Anschluss für eine Staubabsaugung und einer Metall-Montageplatte. Die Staubabsaugung darf nur bei Fräsern verwendet werden, deren Durchmesser kleiner als der Durchmesser des Loches in der Montageplatte ist.

Der Adapter ist über dem Loch im oberen Teil der Grundplatte so zu platzieren, dass der Anschluss der Staubabsaugung vom oder auf den Benutzer gerichtet ist (III). Befestigen Sie den Adapter mit Schrauben. Ziehen Sie die Schrauben nicht zu fest an, um den Adapter nicht zu beschädigen.

Ein Industriestaubsauger kann als Staubabsaugung eingesetzt werden. Es wird nicht empfohlen, einen Haushaltsstaubsauger zu verwenden, der nicht geeignet ist, den bei der Holzbearbeitung entstehenden Staub aufzunehmen und bei diesen Arbeiten beschädigt werden kann. Schließen Sie immer einen flexiblen Schlauch an den Werkzeuganschluss an, um die Betriebsfreiheit zu gewährleisten. Verlegen Sie den Schlauch so, dass er während des Betriebs nicht mit dem Einbauwerkzeug in Berührung kommt. Wenn der Schlauchdurchmesser des Staubsaugers vom Durchmesser des Anschlusses abweicht, verwenden Sie den Adapter (separat erhältlich).

Montage der Schablonenführung

Die Schablonenführung ermöglicht das Fräsen der Form der Schablone. Die Schablonenführung sollte von unten an der Grundplatte der Oberfräse so montiert werden, dass die Hülse in der Mitte der Schablonenführung nach unten zeigt (IV). Der Absaugadapter sollte an der Oberseite der Grundplatte angebracht und das Ganze sollte zusammengeschraubt werden. Ziehen Sie die Schrauben nicht zu fest an, um den Adapter nicht zu beschädigen. Beim Führen der Oberfräse muss die Hülse der Schablonenführung fest gegen die Schablone (V) gedrückt werden. Das anhand der Schablone ausgeschnittene Werkstück hat Abmessungen, die sich leicht von denen der Schablone unterscheiden. Dies liegt daran, dass der Fräserdurchmesser kleiner sein muss als der Durchmesser der Hülse der Schablonenführung.

Montage und Demontage des Fräsers

Achtung! Aufgrund der Verletzungsgefahr durch scharfe Kanten des Fräsers muss die Montage mit Schutzhandschuhen durchgeführt werden.

Wählen Sie einen Fräser mit dem in der Tabelle der technischen Daten aufgeführten Schaftdurchmesser aus. Drücken und halten Sie die Spindelarretierungstaste gedrückt und lösen Sie die Spannzangenmutter (VI) mit einem Schlüssel. Wenn der Schaftdurchmesser des Fräsers kleiner als die Hülse in der Mutter ist, verwenden Sie die mitgelieferte Reduzierhülse (VII). Die Mutter mit dem Fräser sollte auf das Spindelgewinde aufgeschraubt werden. Ziehen Sie dann die Mutter mit dem Schlüssel fest und sicher an, während Sie die Spindelarretierung gedrückt halten (VIII).

Demontieren Sie den Fräser in umgekehrter Reihenfolge.

Montage der Führung für das Parallelfräsen

Die Führung erleichtert das Fräsen von geraden Kanten oder Falzen. Die Führung besteht aus einem Parallelanschlag und zwei Stangen. Entfernen Sie alle Schrauben an den Enden der Stangen. Befestigen Sie dann die Stangen mittels Schrauben an dem Parallelanschlag (IX). Legen Sie die mitgelieferten Flach- und Federscheiben unter die Schraubenköpfe, um ein Lösen der Schrauben durch Vibrationen während des Betriebs zu verhindern. Die Stangen sollten in die gleiche Richtung zeigen wie der Parallelanschlag.

Stecken Sie die Stangen in die Löcher im Gehäuse der Grundplatte und sichern Sie die Führungsposition durch Anziehen der Schrauben in der Grundplatte (X).

Montage der Führung für das Fräsen von Kreisen

Die Führung erleichtert das Fräsen von Kreisen und Bogen. Die Führung besteht aus einer Stange und einem Fräszirkel. Stecken

D

Sie die Stange durch die Löcher in der Grundplatte der Oberfräse und befestigen Sie sie mit Schrauben. Stecken Sie den Fräszirkel in das Ende der Stange ohne Schraube und sichern Sie ihn durch Anziehen der Flügelmutter (XI). Stellen Sie die Position der Zirkelspitze so ein, dass das scharfe Ende beim Fräsen von Kreisen einen festen Halt bildet. Die Position der Zirkelspitze immer durch Anziehen der Flügelmutter sichern.

Einstellung von Fräskorbhub

Mit dem Fräskorbhub wird die Frästiefe eingestellt. Stellen Sie sicher, dass der Spannhebel für Frästiefenarretierung nicht verriegelt ist und sich der Fräskorb gegenüber der Grundplatte frei bewegen kann. Lösen Sie die Feststellschraube für den Tiefenanschlag. Drehen Sie den Drehknopf für die Tiefenanschlageinstellung, um seine Position einzustellen (XII). Die Position kann im Fenster des Fräskorbes abgelesen werden (XIII). Der Tiefenanschlag ist zusätzlich mit einem Drehknopf für Frästiefen-Feineinstellung ausgestattet, der eine präzise Einstellung der Frästiefe durch eine aus dem Tiefenanschlag herausgezogene Zusatzstange ermöglicht. Mit einem Drehknopf kann die Länge der herausgezogenen Stange in Millimetern eingestellt werden. Der Tiefenanschlag ruht auf einem drehbaren Stufenanschlag in der Grundplatte (XIV). Der Tiefenanschlag muss so gedreht werden, dass die gewünschte Frästiefe eingestellt ist.

Der Fräskorb sollte in der unteren Position durch Drehen des Spannhebels für Frästiefenarretierung im Uhrzeigersinn bis zum Anschlag verriegelt werden.

Drehzahleinstellung (XV)

Die Oberfräse ermöglicht eine stufenlose Drehzahlregelung innerhalb des in der Tabelle mit den technischen Daten angegebenen Bereichs. Die Drehzahl wird über das Einstellrad eingestellt. Je höher die angezeigte Zahl, desto höher die Drehzahl. Die Drehzahl muss entsprechend der Art des zu bearbeitenden Materials und dem Durchmesser des Fräsers gewählt werden. Je kleiner der Durchmesser des Fräsers und je härter das Holz, desto höher kann die Drehzahlgeschwindigkeit eingestellt werden. Es ist jedoch zu beachten, dass eine zu hohe Geschwindigkeit zum Verbrennen des Werkstücks führen kann. Es wird empfohlen, Versuche an Abfallstoff en durchzuführen.

Achtung! Ändern Sie die Drehzahleinstellung nicht, während das Werkzeug unter Last läuft.

Starten und Stoppen der Oberfräse

Halten Sie die Oberfräse vor dem Starten mit beiden Händen an den Griffen fest und stellen Sie sicher, dass die Oberfräse nicht mit Gegenständen in Berührung kommt. Starten Sie die Oberfräse, indem Sie den Ein-/Ausschalter drücken und gedrückt halten. Die Oberfräse sollte vor Arbeitsbeginn ca. 30 Sekunden laufen. Werden in dieser Zeit keine anormalen Symptome des Betriebs, wie z.B. erhöhte Vibrationen, erhöhte Geräusche, verdächtige Gerüche oder Rauch aus dem Werkzeug festgestellt, können Sie mit der Arbeit beginnen.

Das Stoppen des Werkzeuges erfolgt nach dem Loslassen des Ein-/Ausschalters. Der Fräser kann nach dem Loslassen des Ein-/Ausschalters noch einige Zeit nachlaufen. Warten Sie, bis der Fräser vollständig zum Stillstand gekommen ist, bevor Sie das Werkzeug weglegen.

Der Ein-/Ausschalter verfügt über eine Einschaltspere, um ein unbeabsichtigtes Einschalten zu verhindern. Bevor Sie den Ein-/Ausschalter drücken, drücken und halten Sie die Einschaltspere gedrückt und betätigen Sie anschließend den Ein-/Ausschalter. Sie müssen die Einschaltspere nicht mehr gedrückt halten.

Fräsen (XVI)

Die Drehrichtung der Spindel wird durch einen Pfeil auf der Grundplatte und am Fräskorb gekennzeichnet. Das Fräsen muss beim Außenfräsen gegen den Uhrzeigersinn und beim Innenfräsen im Uhrzeigersinn erfolgen. Dadurch wird ein Überspringen des Fräsers verhindert und ein gutes Fräsergebnis gewährleistet.

Die Vorschubgeschwindigkeit der Oberfräse sollte experimentell gewählt werden. Es wird empfohlen, Versuche an Abfällen durchzuführen, die aus dem gleichen Material wie das Werkstück bestehen. Je niedriger die Vorschubgeschwindigkeit, desto besser das Fräsergebnis. Eine zu langsame Geschwindigkeit kann jedoch zum Verbrennen des Werkstücks führen, was dauerhafte Flecke verursacht kann.

Parallel zu Kanten fräsen (XVII)

Bei einem solchen Fräsen wird eine der Kanten des Werkstücks als Referenzlinie zum Führen der Oberfräse behandelt. Stellen Sie die Frästiefe ein, stellen Sie die Führung für das Parallelfräsen auf die gewünschte Position ein, stützen Sie den Führungsanschlag gegen die Kante des Werkstücks und bewegen Sie die Oberfräse dann so, dass der Führungsanschlag immer über die gesamte Länge auf der Kante aufliegt. Der Frässchnitt wird parallel zur Kante verlaufen.

Kreise fräsen (XVIII)

Bei einem solchen Fräsen wird der Drehpunkt als Mittelpunkt des Kreises verwendet, der den Frässchnitt bestimmt. Stellen Sie die Frästiefe ein, stellen Sie die Führung für das Fräsen von Kreisen auf die gewünschte Position ein und stellen Sie die Zirkelspitze in den Mittelpunkt des zu fräsenden Kreises ein. Wenn möglich, machen Sie eine kleine Vertiefung, damit die Zirkelspitze besser gestützt wird. Bewegen Sie dann die Oberfräse in einem Kreis, dessen Radius der Abstand zwischen der Achse des Stiftes und der Achse des Fräserst ist.

D

Tipps zum Fräsen

Beim Fräsen sollte die Oberfräse mit gleichmäßiger Geschwindigkeit und mit gleichmäßigem Vorschub geführt werden. Je gleichmäßiger der Vorschub, desto höher die Fräsqualität.

Vermeiden Sie es, mit einem Fräser auf das Werkstück zu schlagen.

Lassen Sie die Oberfräse die eingestellte Drehzahl erreichen und beginnen Sie erst mit dem Fräsen.

Wenn Sie mit dem Fräsen fortfahren müssen, führen Sie den Fräser mit voller Geschwindigkeit in den Schnitt ein. Dadurch wird verhindert, dass der Fräser in das Werkstück einklemmt.

WARTUNG UND INSPEKTIONEN

ACHTUNG! Stecker des Stromkabels vor jeder Einstellung, Inspektion oder Reinigung ziehen. Nach beendetem Einsatz sind die Komponenten des das Elektrowerkzeugs: Gerätekörper und Haltegriff, Stromkabel mit Stecker und Flexhalterung auf Beschaffenheit visuell, Steuerschalter auf Funktion, Lüftungsschlitze auf Durchgängigkeit, Kohlenbürsten auf Funkenbildung, Lager und Getriebe auf Geräusche, das Werkzeug selbst auf fehlerfreien Start und gleichmäßigen Lauf zu prüfen und zu beurteilen. Während der Garantiedauer ist es dem Betreiber nicht erlaubt, das Gerät zu demontieren sowie andere Komponenten oder Bestandteile als die folgend genannten, bei sonstigem Verlust der Garantieansprüche, auszutauschen. Sämtliche Unregelmäßigkeiten, die während des Betriebes oder bei einer Inspektion festgestellt, werden, sind ein Anzeichen für eine in der Vertragswerkstatt anstehende Reparatur, dazu sollte der Hersteller kontaktiert werden. Gehäuse, Lüftungsschlitze, Schalter, Zusatzhandgriff und Schutzverkleidungen nach beendeter Arbeit bspw. mit Druckluft (bei maximal 0,3 MPa), mit einem Pinsel oder einem trockenen Lappen ohne Chemie- und Reinigungsmittel reinigen. Keine scharfen Gegenstände für die Reinigung verwenden. Demontieren Sie die Kreissäge und reinigen Sie die Innenseite der Abdeckungen, die Befestigung der Kreissäge sowie die Säge selbst von Staub und anderen Verunreinigungen, die während des Betriebs entstehen. Reinigen Sie Griffe, Knöpfe und andere Verstellelemente mit einem trockenen, sauberen Tuch.
