| Rodzaj produktu | Frezarka górnowrzecionowa (frezarka do drewna) |
| Marka | Yato |
| Model | YT-82380 |
| Napięcie zasilania | 220-240 V ~ |
| Częstotliwość | 50 Hz |
| Moc nominalna | 2100 W |
| Prędkość obrotowa na biegu jałowym | 8000 - 23500 min⁻¹ |
| Wymiar uchwytu narzędziowego (uchwyt) | 8 mm / 12 mm |
| Skok jednostki frezującej | 55 mm |
| Waga | 6,6 kg |
| Klasa ochronności elektrycznej | II (podwójna izolacja) |
| Stopień ochrony | IP20 |
| Poziom ciśnienia akustycznego (LpA ± KpA) | 94 ± 3 dB(A) |
| Poziom mocy akustycznej (LwA ± KwA) | 105 ± 3 dB(A) |
| Poziom drgań (ah ± K) | 3,41 ± 1,5 m/s² |
| Materiały obrabialne | Drewno i materiały drewnopochodne (MDF, płyty wiórowe, sklejka) |
| Akcesoria w zestawie | Prowadnica do frezowania równoległego, prowadnica do frezowania okrężnego, adapter odsysania pyłów, płyta szablonowa, tuleja redukcyjna, klucz do mocowania |
| Główne funkcje | Frezowanie profili, rowków, kopiowanie na szablonie, frezowanie okrągłe i równoległe |
| Regulacja prędkości | Płynna regulacja elektronica |
| Regulacja głębokości | Czujnik głębokości z mikrometrem, ogranicznik obrotowy |
| Blokada wrzeciona | Tak, do wymiany frezu |
| Konserwacja i czyszczenie | Czyścić otwory wentylacyjne sprężonym powietrzem (max 0,3 MPa) lub szczotką; nie używać środków chemicznych |
| Gwarancja | Gwarancja producenta zgodnie z warunkami; demontaż przez użytkownika unieważnia gwarancję |
Często zadawane pytania - YT-82380 Yato
Pytania użytkowników dotyczące YT-82380 Yato
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Frezarka w formacie PDF za darmo! Znajdź swoją instrukcję YT-82380 - Yato i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. YT-82380 marki Yato.
INSTRUKCJA OBSŁUGI YT-82380 Yato
Rok produkcji: Production year: Produktionsjahr:
TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska
PL D RUS UA LT LV CZ SK H RO E F I NL GR
-
stopa
-
uchwyt
-
włącznik
-
blokada włącznika
-
pret prowadnicy
-
płyta oporowa
-
adapter odciągu pyłu
-
płytka wzornika
-
tuleja redukcyjna
-
nakrętka uchwytu frezu
-
zacisk z igła
-
frez
-
dźwignia blokady skoku
-
pokrętło blokady głębokościomierza
-
regulator głębokościomierza
-
pokrętło mikrometryczne
-
obrotowa płytka oporowa
-
regulator prędkości
-
wzornik
-
obrabiany material
GB
Druga klasa bezpieczeństwa elektrycznego Second class of insulation
Przeczytać instrukcję
Stosować rękawice ochronne
Use protective gloves
Używać gogle ochronne
Używać ochrony słuchu
Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego (w tym baterii i akumulatorów) łącznie z innymi odpadami. Zużyty sprzęt powinien być zbierany selektywnie i przekazany do punktu zbierania w celu zapewnienia jego recyklingu i odzysku, aby ograniczać ilość odpadów oraz zmniejszyć stopnień wykorzystania zasobów naturalnych. Niekontrolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronicznym może stanowić zagrożenie dla zdrowia ludzkiego oraz powodować negatywne zmiany w środowisku naturalnym. Gospodarstwo domowe pełni ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Więcej informacji o właściwych metodach recyklingu można uzyskać u władz lokalnych lub sprzedawcy.

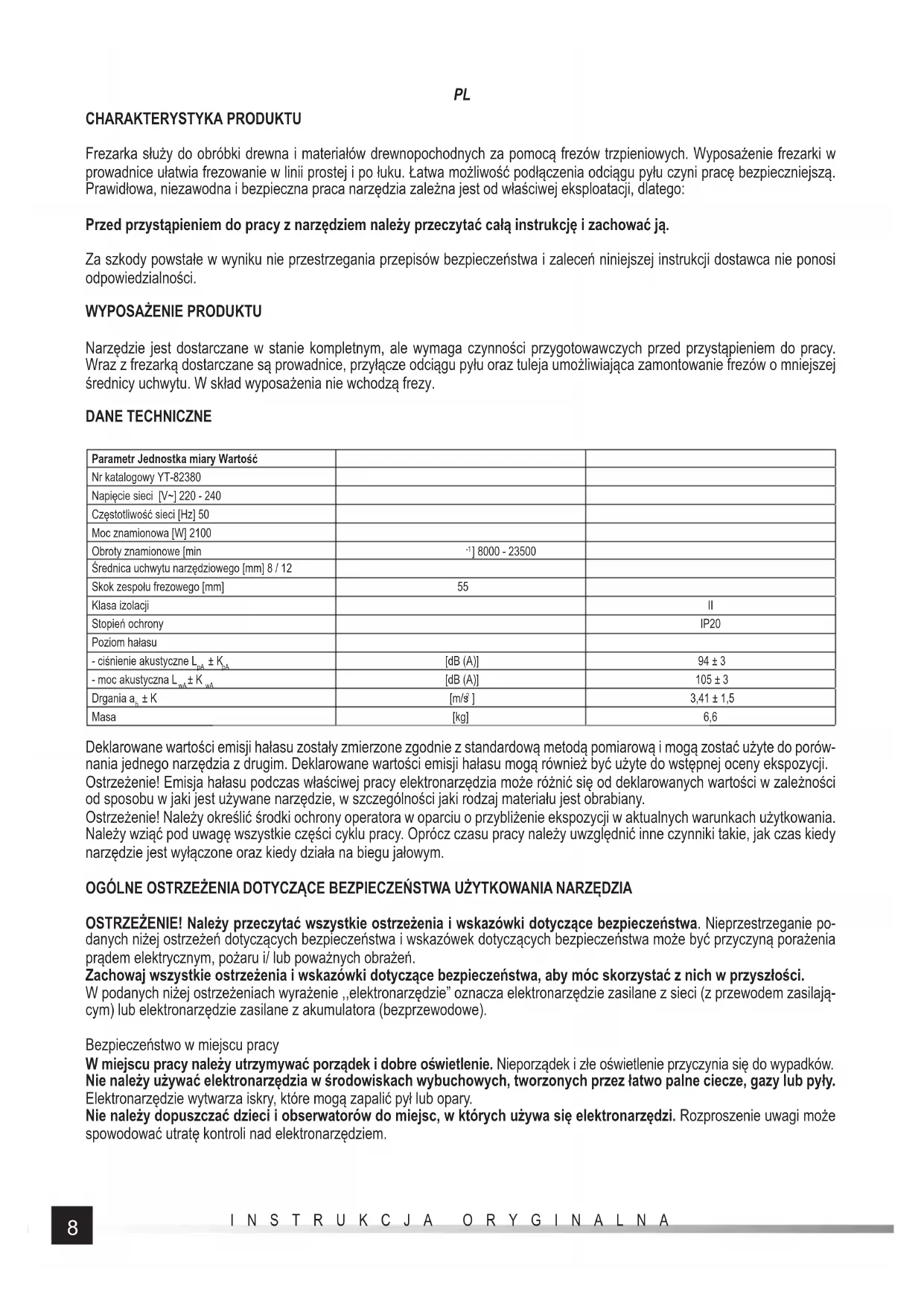

Frezarka służy do obróbki drewna i materiałów drewnopochodnych za pomocą frezów trzpieniowych. Wyposażenie frezarki w prowadnice ułatwia frezowanie w linii prostej i po łuku. Łatwa możliwość podłączenia odciągu pyłu czyni pracę bezpieczniejszą. Prawidłowa, niezawodna i bezpieczna praca narzędzia zależna jest od właściwej eksploatacji, dlatego:
Przed przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję i zachować ją.
Za szkody powstałe w wyniku nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji dostawca nie ponosi odpowiedzialności.
Narzędzie jest dostarczane w stanie kompletnym, ale wymaga czynności przygotowawczych przed przystąpieniem do pracy. Wraz z frezarką dostarczane są prowadnice, przyłącze odciągu pyłu oraz tuleja umożliwiająca zamontowanie frezów o mniejszej średnicy uchwytu. W skład wyposażenia nie wchodzą frezy.
DANE TECHNICZNE
| Parametr Jednostka miary Wartość | ||
| Nr katalogowy YT-82380 | ||
| Napięcie sieci [V~] 220 - 240 | ||
| Częstotliwość sieci [Hz] 50 | ||
| Moc znamionowa [W] 2100 | ||
| Obroty znamionowe [min] | ^-1 8000 - 23500 | |
| Średnica uchwytu narzędziowego [mm] 8 / 12 | ||
| Skok zespołu frezowego [mm] | 55 | |
| Klasa izolacji | II | |
| Stopień ochrony | IP20 | |
| Poziom hałasu | ||
| - ciśnienie akustyczne L_p ± K_p | [dB (A)] | 94 ± 3 |
| - moc akustyczna L_w ± K_w | [dB (A)] | 105 ± 3 |
| Drgania a_h ± K | [m/s ^2 ] | 3,41 ± 1,5 |
| Masa | [kg] | 6,6 |
Deklarowane wartości emisji hałasu zostały zmierzone zgodnie z standardową metodą pomiarową i mogą zostać użyte do porównania jednego narzędzia z drugim. Deklarowane wartości emisji hałasu mogą również być użyte do wstępnej oceny ekspozycji. Ostrzeżenie! Emisja hałasu podczas właściwej pracy elektronarzędzia może różnić się od deklarowanych wartości w zależności od sposobu w jaki jest używane narzędzie, w szczególności jaki rodzaj materiału jest obrabiany. Ostrzeżenie! Należy określić środki ochrony operatora w oparciu o przybliżenie ekspozycji w aktualnych warunkach użytkowania. Należy wziąć pod uwagę wszystkie części cyklu pracy. Oprócz czasu pracy należy uwzględnić inne czynniki takie, jak czas kiedy narzędzie jest wyłączone oraz kiedy działa na biegu jałowym.
OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA NARZĘDZIA
OSTRZEŻENIE! Należy przeczytać wszystkie ostrzeżenia i wskazówki dotyczące bezpieczeństwa. Nieprzestrzeganie podanych niżej ostrzeżeń dotyczących bezpieczeństwa i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru i/ lub poważnych obrażeń.
Zachowaj wszystkie ostrzeżenia i wskazówki dotyczące bezpieczeństwa, aby móc skorzystać z nich w przyszłości.
W podanych niżej ostrzeżeniach wyrażenie „elektronarzędzie” oznacza elektronarzędzie zasilane z sieci (z przewodem zasilającym) lub elektronarzędzie zasilane z akumulatora (bezprzewodowe).
Bezpieczeństwo w miejscu pracy
W miejscu pracy należy utrzymywać porządek i dobre oświetlenie. Nieporządek i złe oświetlenie przyczynia się do wypadków. Nie należy używać elektronarzędzia w środowiskach wybuchowych, tworzonych przez łatwo palne ciecze, gazy lub pyły. Elektronarzędzie wytwarza iskry, które mogą zapalić pył lub opary.
Nie należy dopuszczać dzieci i obserwatorów do miejsc, w których używa się elektronarzędzi. Rozproszenie uwagi może spowodować utratę kontroli nad elektronarzędziem.
PL
Bezpieczeństwo elektryczne
Wtyczki elektronarzędzi muszą pasować do gniazdek. Nigdy w żaden sposób nie należy przerabiać wtyczki. Nie należy używać żadnych przedłużaczy w przypadku elektronarzędzi mających przewód z żyłą uziemienia ochronnego. Brak prze-róbek we wtyczkach i gniazdkach wtyczkowych zmniejsza ryzyko porażenia prądem elektrycznym.
Należy unikać dotykania powierzchni uziemionych lub zwartych z masą, takich jak rury, ogrzewacze, grzejniki centralnego ogrzewania i chłodziarki. W przypadku dotknięcia części uziemionych lub zwartych z masą, wzrasta ryzyko porażenia prądem elektrycznym.
Nie należy narażać elektronarzędzi na działanie deszczu lub warunków wilgotnych. W przypadku przedostania się do elektronarzędzia wody, wzrasta ryzyko porażenia prądem elektrycznym.
Nie należy nadwyrężać przewodów przyłączeniowych. Nigdy nie należy używać przewodu przyłączeniowego do przenoszenia, ciągnięcia elektronarzędzia lub wyciągania wtyczki z gniazdka. Należy trzymać przewód przyłączeniowy z daleka od źródeł ciepła, olejów, ostrych krawędzi lub ruchomych części. Uszkodzone lub zapłatane przewody przyłączeniowe zwiększają ryzyko porażenia prądem elektrycznym.
W przypadku, gdy elektronarzędzie używa się na wolnym powietrzu, przewody przyłączeniowe należy przedłużać przedłużaczami przeznaczonymi do pracy na wolnym powietrzu. Używanie przedłużacza przeznaczonego do pracy na wolnym powietrzu zmniejsza ryzyko porażenia prądem elektrycznym.
W przypadku, gdy używanie elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządzenie różnicowopрядowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażenia prądem elektrycznym.
Bezpieczeństwo osobiste
Należy być przewidującym, obserwować co się robi i zachowywać rozsądek podczas używania elektronarzędzia. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Chwila nieuwagi podczas pracy elektronarzędzia może spowodować poważne osobiste obrażenia.
Należy stosować wyposażenie ochronne. Należy zawsze zakładać okulary ochronne. Używanie w odpowiednich warunkach wyposażenia ochronnego, takiego jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub ochronniki słuchu, zmniejszy osobiste obrażenia.
Należy unikać niezamierzonego rozruchu. Przed przyłączeniem do źródła zasilania i/ lub przed podłączeniem akumulatora oraz zanim podniesie się lub przeniesie się narzędzie należy upewnić się, że wyłącznik elektronarzędzia jest w pozycji wyłączony. Przenoszenie elektronarzędzia z palcem na wyłączniku lub przyłączenie elektronarzędzia do sieci zasilającej przy załączonym wyłączniku może być przyczyną wypadku.
Przed uruchomieniem elektronarzędzia należy usunąć wszystkie klucze. Pozostawienie klucza w obracającej się części elektronarzędzia może spowodować osobiste obrażenia.
Nie należy wychylać się za daleko. Należy cały czas stać pewnie i zachować równowagę. Umożliwi to lepszą kontrolę nad elektronarzędziem w sytuacjach nieprzewidywalnych.
Należy odpowiednio się ubierać. Nie należy nosić luźnego ubrania ani biżuterii. Należy utrzymywać swoje włosy, ubranie i rękawiczki z dala od części ruchomych. Luźne ubrania, biżuteria lub długie włosy mogą zostać zaczepione przez części ruchome.
Jeżeli urządzenia są, przystosowane do przyłączenia zewnętrznego odciągu pyłu i pochłaniacza pyłu, należy upewnić się, że są one przyłączone i prawidłowo użyte. Użycie pochłaniaczy pyłu może zredukować zagrożenia zależne od zapylenia.
Użytkowanie i troska o elektronarzędzie
Nie należy elektronarzędzia przeciązać. Należy stosować elektronarzędzie o mocy odpowiedniej do wykonywanej pracy.
Właściwe elektronarzędzie umożliwia pracę lepszą i bezpieczniejszą przy obciążeniu, na jakie zostało zaprojektowane.
Nie należy używać elektronarzędzia, jeżeli łącznik go nie załącza i nie wyłącza. Każde elektronarzędzie, którego nie można załączać lub wyłączać łącznikiem, jest niebezpieczne i musi zostać naprawione.
Należy odłącać wtyczkę ze źródła zasilania elektronarzędzia i/ lub odłączyć akumulator przed wykonaniem każdej nastawy, wymiany części lub magazynowaniem. Takie zapobiegawcze środki bezpieczeństwa redukują ryzyko przypadkowego rozruchu elektronarzędzia.
Nieużywane elektronarzędzie należy przechowywać poza zasięgiem dzieci i nie należy pozwalać osobom niezaznajomionym z elektronarzędziem lub niniejszą instrukcją na używanie elektronarzędzia. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.
Elektronarzędzia należy konserwować. Należy sprawdzać współosiowość lub zakleszczenie się części ruchomych, pęknięcia części i wszystkie inne czynniki, które mogą mieć wpływ na pracę elektronarzędzia. Jeżeli stwierdzi się uszkodzenia, należy elektronarzędzie przed użyciem naprawić. Przyczyną wielu wypadków jest niefachowy sposób konserwacji elektronarzędzia.
Narzędzia tnące powinny być ostre i czyste. Odpowiednie utrzymywanie ostrych krawędzi narzędzi tnących zmniejsza prawdopodobieństwo zakleszczenia i ułatwia obsługę.
Elektronarzędzie, wyposażenie, narzędzia robocze itp. należy stosować zgodnie z niniejszą instrukcją, biorąc pod uwagę warunki pracy i rodzaj pracy do wykonania. Używanie elektronarzędzia w sposób, do jakiego nie jest przewidziane, może spowodować niebezpieczne sytuacje.
PL
Naprawa
Naprawę, elektronarzędzia należy zlecać wyłącznie osobie wykwalifikowanej, wykorzystującej wyłącznie oryginalne części zamienne. Zapewni to, że użytkowanie elektronarzędzia będzie nadal bezpieczne.
DODATKOWE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA FREZAREK
Trzymaj narzędzie za izolowane powierzchnie rękojeści, ponieważ narzędzie może wejść w kontakt z własnym kablem zasilającym. Przecięcie kabla „pod napięciem” może spowodować, że metalowe części narzędzia także znajdą się „pod napięciem” i porazić operatora.
Stosuj ściski lub inne właściwe sposoby do zabezpieczenia i utrzymania obrabianego elementu do stabilnej platformy. Trzymanie obrabianego elementu za pomocą rąk lub za pomocą innych części ciała spowoduje niestabilność i może prowadzić do utraty kontroli.
Przeznaczenie narzędzia
Narzędzie służy do obróbki drewna za pomocą frezów trzpieniowych prowadzonych od góry materiału po jego powierzchni. Można także obrabiać materiały drewnopochodne jak płyty MDF, wiórowe, sklejkę itp.
Zabroniona jest obróbka innych materiałów niż drewno i materiały drewnopochodne takich, jak: np. tworzywa sztuczne czy metale. Zabronione jest wykorzystanie narzędzia jako stacjonarnego oraz jako napędu do innych narzędzi. Użytkownik ponosi odpowiedzialność za wszystkie szkody wynikłe z niewłaściwego wykorzystania narzędzia.
Ryzyko resztkowe
Nawet jeżeli narzędzie będzie poprawnie wykorzystywane należy się liczyć z występowaniem ryzyka resztkowego, którego nie można uniknąć. Ż budowy oraz przeznaczenia narzędzia wynikają następujące zagrożenia: kontakt z wirującym narzędziem tnącym; wyrzucenie narzędzia wstawianego lub jego fragmentów; wyrzucenie pyłu i kawałków drewna; wdychanie pyłu powsta-jącego podczas pracy; uszkodzenie słuchu w przypadku nie stosowania ochronników; porażenie prądem przy dotknięciu nieizolowanych części narzędzia. Nieprzestrzeganie zaleceń zawartych w instrukcji obsługi może prowadzić do powstania zagrożeń wynikających z niewłaściwego użytkowania.
Dodatkowe instrukcje bezpieczeństwa
Zawsze podczas pracy narzędzie należy trzymać za izolowane uchwyty. Narzędzie wstawiane może wejść w kontakt z kablem zasilającym narzędzie lub z innym ukrytym przewodem „pod napięciem”. Taki kontakt może spowodować, że nieizolowane części narzędzia także znajdą się pod napięciem i mogą spowodować porażenie operatora.
Obrabiane przedmioty należy zawsze zamocować do stabilnej podstawy, np. stołu roboczego. Nigdy nie trzymać obrabianego materiału za pomocą rąk, nóg lub innych części ciała. Poprawne zamocowanie obrabianego materiału zmniejszy ryzyko utraty kontroli nad narzędziem i kontaktu ciała z ruchomymi częściami narzędzia. W przypadku obróbki długich elementów należy je podeprzeć w pobliżu miejsca obróbki oraz w pobliżu końców elementu. Długie elementy mają tendencję do zginania się pod własnym ciężarem. Podpory należy ustawić tak, aby zginające się części elementów nie pochwyciły narzędzia roboczego.
Należy stosować tylko frezy o średnicy uchwytów podanych w instrukcji. Nie przerabiać uchwytu frezu w celu dopasowania do gniazda narzędzia. Stosować tuleję i nakrętkę przeznaczoną do danej średnicy uchwytu. Przed montażem frezu należy upewnić się, że jego prędkość obrotowa jest większa lub równa prędkości obrotowej narzędzia.
Obróbka niektórych materiałów może generować pył, którego wdychanie może być szkodliwe. Zawsze podczas pracy należy stosować maski przeciwpyłowe. Należy także podłączyć narzędzie do instalacji odciągu pyłu za każdym razem jak to jest możliwe. Przed każdym użyciem należy sprawdzić narzędzie oraz narzędzie wstawiane pod kątem uszkodzeń. W przypadku zauważenia jakichkolwiek uszkodzeń nie należy podejmować pracy do czasu ich usunięcia. Zwracać szczególną uwagę na kabel zasilający. Uszkodzony kabel zasilający nie może być naprawiony i należy go wymienić w całości. Wymiany należy dokonać w autoryzowanym serwisie naprawczym. Podczas odłączania wtyczki kabla zasilającego od gniazda sieciowego należy zawsze ciągnąć za wtyczkę, nigdy za kabel.
Podczas pracy zawsze należy stosować środki ochrony osobistej: ochronę oczu, ochronę słuchu, maski przeciwpyłowe, strój ochronny z długimi rękawami i nogawkami, rękawice, kask oraz pełne obuwie z podeszwą antypoślizgową. Długie włosy należy upiąć.
Wszystkie czynności związane z montażem i regulacją należy przeprowadzać przy wyłączonym zasilaniu narzędzia. Wtyczka kabla zasilającego narzędzie musi być odłączona od gniazdka sieci zasilającej. Przed podłączeniem narzędzia do zasilania należy się upewnić, że włącznik znajduje się w pozycji wyłączony.
Przed użyciem frezu należy się upewnić, że jego krawędzie tnące są pozbawione uszkodzeń i są odpowiednio naostrzone. Uszkodzone krawędzie tnące mogą spowodować: odskakiwanie ich od obrabianego materiału, nierównomierne efekty pracy i być przyczyną pęknięcia frezu. Nieostre krawędzie będą wymagały zwiększonej siły docisku frezu do obrabianego materiału, co może spowodować przypalenie materiału, a także być przyczyną pęknięcia frezu.
Nie stosować frezów o większej średnicy niż wymiary otworu w podstawie. Frez po zamontowaniu we wrzecionie frezarki nie powinien blokować obniżania i podnoszenia obudowy frezarki.
OBSŁUGA NARZĘDZIA
Przygotowanie do pracy
Narzędzie oraz akcesoria wyjąć z opakowania i usunąć jego wszystkie elementy.
Ze względu na zmniejszenie gabarytów opakowania frezarka jest dostarczana w najniższej pozycji. Frezarkę postawić na stopie, a następnie, jedną ręką przytrzymać górę obudowy, a drugą obrócić dźwignię blokady skoku w kierunku przeciwnym do ruchu wskazówek zegara (II). Sprężyny umieszczone we wspornikach spowodują uniesienie obudowy frezarki. Ręką położona na górze obudowy należy stawiać lekki opór, aby unoszenie nie było zbyt gwałtowne.
Kabel zasilający całkowicie rozwinąć.
Montaż adaptera instalacji odciągu pyłu
Adapter instalacji pyłu składa się z dwóch elementów: transparentnego przyłącza do instalacji odciągu pyłu oraz metalowej płytki mocującej. Instalację odciągu pyłu można stosować tylko w przypadku frezów, których średnica jest mniejsza niż średnica otworu w płytce mocującej.
Adapter przyłożyć do otworu w górnej części stopy tak, aby przyłącze instalacji odciągu pyłu było skierowane od lub do operatora (III). Adapter zamocować za pomocą śrub. Śrub nie należy dokręcać zbyt mocno, aby nie uszkodzić adaptera.
Jako instalację odciągu pyłu można wykorzystać odkurzacz przemysłowy. Nie zaleca się wykorzystywać odkurzacza domowego, który nie jest przystosowany do pochłaniania pyłu powstającego podczas obróbki drewna i może ulec uszkodzeniu podczas takiej pracy. Do przyłącza narzędzia należy zawsze podłączać wąż elastyczny, który zapewni swobodę operowania narzędziem. Należy tak ułożyć wąż, aby nie wszedł w kontakt z narzędziem wstawianym podczas pracy. Jeżeli średnica węża odkurzacza jest różna od średnicy przyłącza, należy użyć adaptera (dostępnego osobno).
Montaż płytki wzornika
Płytka wzornika umożliwia frezowanie kształtu na podstawie wzornika. Płytkę należy zamontować od spodu stopy frezarki, tak aby tuleja w środku płytki była skierowana ku dołowi (IV). Od góry stopy należy nałożyć adapter odciągu pyłu i całość należy skręcić za pomocą śrub. Śrub nie należy dokręcać zbyt mocno, aby nie uszkodzić adaptera. Podczas prowadzenia frezarki należy tuleję płytki mocno dociskać do wzornika (V). Wycinany na podstawie wzornika materiał będzie miał wymiary nieco inne niż wzornik. Wynika to z tego, że średnica frezu musi być mniejsza niż średnica tulei płytki wzornika.

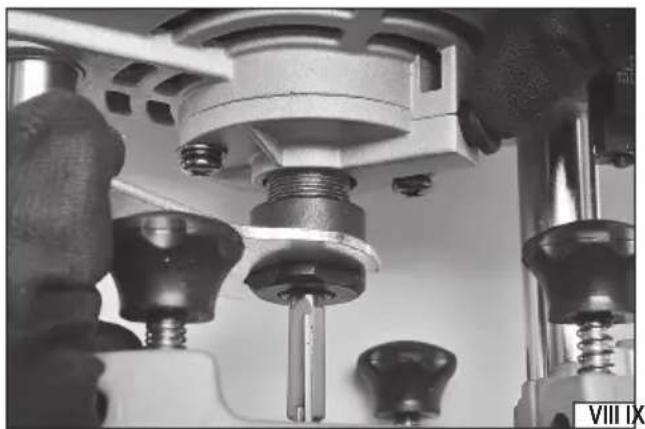

Montaż i demontaż frezu
Ostrzeżenie! Ze względu na ryzyko zranienia się ostrymi krawędziami frezu, montaż należy przeprowadzić w rękawicach ochronnych. Wybrać frez o średnicy uchwytu wymienionej w tabeli z danymi technicznymi. Nacisnąć i przytrzymać przycisk blokady wrzeciona i kluczem odkręcić nakrętkę mocującą (VI). Jeżeli średnica uchwytu frezu jest mniejsza niż tulei wewnątrz nakrętki należy użyć dołączonej tulei redukcyjnej (VII). Nakrętkę z frezem należy nakręcić na gwint wrzeciona, a następnie naciskając i przytrzymując blokadę wrzeciona, mocno i pewnie dokręcić nakrętkę za pomocą klucza (VIII).
Demontaż frezu przeprowadzić w odwrotnej kolejności.
Montaż prowadnicy do frezowania równoległego
Prowadnica ułatwia frezowanie prostych krawędzi lub wręgów. Prowadnica składa się z płyty oporowej oraz dwóch prętów. Wykręcić całkowicie śruby znajdujące się na końcach prętów. Następnie pręty zamocować do płyty oporowej za pomocą śrub (IX). Pod łby śrub podłożyć dołączone podkładki: płaską i sprężynową, zapobiegnie to odkręcaniu się śrub na skutek wibracji podczas pracy. Pręty powinny być skierowane w tę samą stronę co płyty oporowa.
Pręty wsunąć w otwory w obudowie podstawy, a następnie zablokować położenie prowadnicy dokręcając śruby w podstawie (X).
Montaż prowadnicy do frezowania okręgów
Prowadnica ułatwia frezowanie okręgów i łuków. Prowadnica składa się z jednego pręta i zacisku z igłą. Pręt przełożyć przez otwory w podstawie frezarki i zablokować jego położenie śrubami. Zacisk z igłą wsunąć na koniec pręta pozbawiony śruby i zamocować go dokręcając nakrętkę motylkową (XI). Położenie igły należy wyregulować w taki sposób, aby ostry koniec stanowił pewne oparcie podczas frezowania po okręgu. Położenie igły zawsze należy zablokować, dokręcając nakrętkę motylkową.
Ustawianie skoku zespołu frezowego
Skok zespołu frezowego służy do ustawienia głębokości frezowania. Upewnić się, że dźwignia blokady skoku nie jest zablokowana i możliwe jest swobodne przemieszczanie obudowy frezarki względem stopy. Poluzować pokrętło blokady głębokościomierza. Obracając regulator głębokościomierza ustawić jego położenie (XII). Położenie można odczytać w okienku obudowy (XIII). Głębokościomierz posiada także pokrętło mikrometryczne, które umożliwia precyzyjną nastawę głębokości frezowania za pomocą dodatkowego pręta wysuwanego z głębokościomierza. Obrót pokrętła jest wyskalowany w milimetrach długości wysunięcia pręta. Głębokościomierz opiera się o obrotową płytkę oporową w podstawie (XIV). Płytkę należy obrócić w taki sposób, aby ustawić pożadaną głębokość frezowania.
Obudowę freżarki w dolnym położeniu należy zablokować obracając do oporu dźwignię blokady skoku zgodnie z ruchem wska- zówek zegara.
PL
Ustawianie prędkości obrotowej (XV)
Frezarka umożliwia płynną regulację prędkości obrotowej w zakresie podanym w tabeli z danymi technicznymi. Prędkość jest ustawiana za pomocą pokrętła, im wyższa widoczna liczba tym wyższa prędkość obrotowa. Prędkość obrotową należy dobrać w zależności od rodzaju obrabianego materiału i średnicy frezu. Im mniejsza średnica frezu oraz im twardsze drewno tym wyższe obroty można ustawić. Należy jednak pamiętać, że zbyt wysoka prędkość może spowodować przypadanie obrabianego materiału. Zaleca się przeprowadzić próby na materiale odpadowym.
Ostrzeżenie! Nie zmieniać nastawy prędkości obrotowej podczas pracy narzędzia pod obciążeniem.
Uruchamianie i zatrzymywanie frezarki
Przed uruchomieniem frezarki należy ją chwycić oburącz za uchwyty, a następnie upewnić się, że frez nie ma kontaktu z żadnym przedmiotem. Frezarkę uruchamia się naciskając i przytrzymując włącznik. Frezarkę należy trzymać uruchomioną przez ok. 30 sekund przed przystąpieniem do pracy. Jeżeli w tym czasie nie zostaną stwierdzone, żadne nieprawidłowe objawy pracy w postaci np. zwiększonych wibracji, zwiększonego hałasu, podejrzanego zapachu lub dymu wydobywającego się z narzędzia można przystąpić do pracy.
Zatrzymanie narzędzia następuje po zwolnieniu nacisku na włącznik. Po zwolnieniu włącznika frez może jeszcze wirować przez jakiś czas. Przed odłożeniem narzędzia należy odczekać do całkowitego zatrzymania obrotów freza.
Włącznik posiada blokadę zabezpieczającą przed niezamierzonym włączeniem. Przed wciśnięciem włącznika należy nacisnąć i przytrzymać przycisk blokady, a następnie nacisnąć włącznik. Dalsze przytrzymywanie przycisku blokady nie jest konieczne.
Frezowanie (XVI)
Kierunek obrotu wrzeciona jest zaznaczony za pomocą strzałki na podstawie oraz na obudowie. Frezowanie należy przeprowadzić przeciwnie do ruchu wskazówek zegara dla frezowania zewnętrznego i zgodnie z ruchem wskazówek zegara dla frezowania wewnętrznego. Zapobiegnie to przeskakiwaniu frezu i zapewni dobry rezultat frezowania.
Prędkość przesuwania frezarki należy dobrać eksperymentalnie, zaleca się przeprowadzić próby odpadach wykonanych z tego samego materiału co zamierzone frezowanie. Im mniejsza prędkość przesuwania tym lepszy rezultat frezowania. Zbyt wolna prędkość może jednak doprowadzić do przypadenia frezowanej powierzchni i zostawić na niej trwałe ślady.
Frezowanie równoległe do krawędzi (XVII)
W przypadku takiego frezowania, jedną z krawędzi obrabianego materiału traktuje się jako linię odniesienia dla prowadzenia frezarki. Ustawić głębokość frezowania, ustawić prowadnicę do frezowania równoległego w pożądanej pozycji, oprzeć płytę prowadnicy o krawędź elementu i następnie przesuwając frezarkę tak, aby płyta oporowa prowadnicy zawsze przylegała na całej długości do krawędzi. Ślad frezu będzie równoległy do krawędzi
Frezowanie po okręgu (XVIII)
W przypadku takiego frezowania wykorzystuje się punkt obrotu jako środek okręgu, który wyznaczy ślad frezu. Ustawić głębokość frezowania, ustawić prowadnicę do frezowania okręgów w pożądanej pozycji i igłę prowadnicy ustawić w punkcie który będzie środkiem okręgu. Jeżeli jest to możliwe, należy zrobić niewielkie wgłębienie tak, aby ostrze igły znalazło lepsze oparcie. Następnie przesuwać frezarkę po okręgu, którego promieniem będzie odległość pomiędzy osią szpilki i osią frezu.
Porady przydatne przy frezowaniu
Frezarkę podczas frezowania należy prowadzić płynnym ruchem w jednostajnym tempie. Im bardziej płynne prowadzenie tym wyższa jakość frezowania.
Unikać uderzania frezem w obrabiany materiał.
Pozwolić frezarce osiągnąć ustawione obroty i dopiero rozpocząć frezowanie.
Jeżeli zajdzie potrzeba kontynuowania frezowania. Frez do śladu należy wprowadzać przy pełnej prędkości obrotowej. Pozwoli to uniknąć zakleszczenia się frezu w obrabianym materiale.
KONSERWACJA I PRZEGLĄDY
UWAGA! Przed przystąpieniem do regulacji, obsługi technicznej lub konserwacji wyciągnąć wtyczkę narzędzia z gniazdka sieci elektrycznej. Po zakończonej pracy należy sprawdzić stan techniczny elektronarzędzia poprzez oględziny zewnętrzne i ocenę: korpusu i rękojeści, przewodu elektrycznego z wtyczką i odgiętką, działania włącznika elektrycznego, drożności szczelin wentylacyjnych, iskrzenia szczotek, głośności pracy łożysk i przekładni, rozruchu i równomierności pracy. W okresie gwarancji użytkownik nie może domontować narzędzia, ani wymieniać żadnych podzespołów lub części składowych, gdyż powoduje to utratę praw gwarancyjnych. Wszelkie nieprawidłowości obserwowane przy przeglądzie, lub w czasie pracy, są sygnałem do przeprowadzenia naprawy w punkcie serwisowym, należy się w tym celu skontaktować z producentem. Po zakończeniu pracy, obudowę, szczeliny wentylacyjne, przełączniki, rękojeść dodatkową i osłony należy oczyścić np. strumieniem powietrza (o ciśnieniu nie większym niż 0,3 MPa), pędzlem lub suchą szmatką bez użycia środków chemicznych i płynów czyszczących. Nie należy stosować ostrych narzędzi do czyszczenia. Należy zdemontować piłę tarczową i oczyścić wnętrze osłon, mocowanie piły tarczowej jak i samą piłę z pyłu i innych zanieczyszczeń powstających w trakcie pracy. Uchwyty, pokrętła oraz inne elementy regulacyjne oczyścić suchą czystą szmatką.
ul. Sołtysowicka 13 - 15
51 - 168 Wrocław
tel.: 071 32 46 200
fax: 071 32 46 373
e-mail: biuro@yato.pl
ODDZIAŁ WARSZAWSKI
Teren ProLogis Park Nadarzyn
al. Kasztanowa 160
05 - 831 Młochów k. Nadarzyna
tel.: 022 73 82 800
fax: 022 73 82 828
TOYA ROMANIA SA
Soseaua Odai 109-123
Sector 1, Bucuresti
www.yato.ro
offi ce@yato.ro
tel: 031 710 8692
fax 0317104008
DEKLARACJA ZGODNOŚCI
0122/YT-82380/EC/2022
Deklarujemy z pełną odpowiedzialnością, że niżej wymienione wyroby:
Frezarka górnowrzecionowa; 220-240 V\~; 50 Hz; 2100 W; 8 / 12 mm; 8000 - 23500 min ^-1 ; nr kat. YT-82380
do których odnosi się niniejsza deklaracja, są zgodne z poniższymi normami:
EN 62841-1:2015
EN 62841-2-17:2017
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
i spełniają wymagania dyrektyw:
2006/42/WE Maszyny i urządzenia bezpieczeństwa
2014/30/UE Kompatybilność elektromagnetyczna
2011/65/UE Substancje niebezpieczne w sprzęcie elektrycznym
Numer seryjny: dotyczy wszystkich numerów seryjnych urządzeń wymienionych w deklaracji
Dwie ostatnie cyfry roku, w którym wprowadzono oznaczenie CE: 19
Rok budowy / produkcji: 2022
Nazwisko i adres osoby upoważnionej do przygotowania dokumentacji technicznej:
Tomasz Zych
TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polska
Wrocław, 2022.01.03
