Produkta veids	Frēzmašīna (koka frēze)
Zīmols	Yato
Modelis	YT-82380
Barošanas spriegums	220-240 V ~
Frekvence	50 Hz
Nominālā jauda	2100 W
Tukšgaitas griešanās ātrums	8000 - 23500 min⁻¹
Instrumenta turētāja izmērs (patrona)	8 mm / 12 mm
Frēzēšanas agregāta gājiens	55 mm
Svars	6,6 kg
Elektriskās aizsardzības klase	II (dubultā izolācija)
Aizsardzības pakāpe	IP20
Skaņas spiediena līmenis (LpA ± KpA)	94 ± 3 dB(A)
Skaņas jaudas līmenis (LwA ± KwA)	105 ± 3 dB(A)
Vibrācijas līmenis (ah ± K)	3,41 ± 1,5 m/s²
Apstrādājamie materiāli	Koks un koksnes materiāli (MDF, skaidu plātnes, saplāksnis)
Iekļautie piederumi	Paralēlās frēzēšanas vadotne, apļveida frēzēšanas vadotne, putekļu sūkšanas adapteris, šablona plāksne, samazināšanas uzmava, stiprināšanas atslēga
Galvenās funkcijas	Profilu frēzēšana, rievas, kopēšana pēc šablona, apļveida un paralēlā frēzēšana
Ātruma regulēšana	Nepārtraukts elektroniskais mainītājs
Dziļuma regulēšana	Dziļuma mērītājs ar mikrometru, rotējošs aizturs
Vārpstas bloķēšana	Jā, frēzes maiņai
Apkope un tīrīšana	Tīrīt ventilācijas atveres ar saspiestu gaisu (maks. 0,3 MPa) vai suku; neizmantot ķīmiskus līdzekļus
Garantija	Ražotāja garantija atbilstoši nosacījumiem; lietotāja veikta izjaukšana atceļ garantiju

Bieži uzdotie jautājumi - YT-82380 Yato

Kā nomainīt frēzi uz Yato YT-82380 frēzmašīnas?

Atvienojiet instrumentu. Nospiediet vārpstas bloķēšanas pogu un turiet to. Atskrūvējiet patronas uzgriezni, izmantojot komplektācijā iekļauto atslēgu. Ievietojiet jauno frēzi (kāta diametrs 8 vai 12 mm) un, ja nepieciešams, izmantojiet samazināšanas uzmavu. Cieši pieskrūvējiet uzgriezni, vienlaikus turot vārpstas bloķēšanu. Valkājiet aizsargcimdus.

Kā iestatīt frēzēšanas dziļumu?

Atskrūvējiet dziļuma mērītāja rotējošo bloķēšanas pogu. Pagrieziet mērītāja regulēšanas pogu, lai logā nolasītu dziļumu. Smalkai regulēšanai izmantojiet mikrometra pogu. Rotējošais aizturs pamatnē ļauj iepriekš izvēlēties vairākus līmeņus. Pēc regulēšanas bloķējiet gājienu, pagriežot bloķēšanas sviru pulksteņa rādītāja virzienā.

Kādi piederumi ir iekļauti YT-82380 frēzmašīnai?

Frēzmašīna ir komplektēta ar: paralēlo vadotni, apļveida vadotni (stieni un adatas skavu), putekļu sūkšanas adapteri, šablona plāksni, samazināšanas uzmavu 8 mm frēzēm, stiprināšanas atslēgu un lietošanas instrukciju. Frēzes nav iekļautas.

Kā pievienot putekļsūcēju frēzmašīnai?

Uzstādiet putekļu sūkšanas adapteri pēdas atverē, orientējot savienotāju uz aizmuguri vai operatora virzienā. Piestipriniet to ar komplektācijā iekļautajām skrūvēm. Izmantojiet rūpniecisko putekļsūcēju (nevis standarta sadzīves putekļsūcēju) un pievienojiet elastīgo šļūteni savienotājam. Pārliecinieties, ka šļūtene netraucē kustībai.

Kādi drošības pasākumi jāievēro pirms frēzmašīnas lietošanas?

Valkājiet aizsargbrilles, pretputekļu masku, cimdus, dzirdes aizsardzību un cieši pieguļošu apģērbu. Sasieniet garus matus. Pārliecinieties, ka frēze ir stingri pievilkta un vads nav bojāts. Pārliecinieties, ka sagatave ir stingri nostiprināta. Nevalkājiet rotaslietas.

Kādus materiālus varu apstrādāt ar šo frēzmašīnu?

Tā ir paredzēta masīvkokam un koksnes materiāliem, piemēram, MDF, skaidu plātnēm un saplāksnim. Neizmantojiet uz plastmasas, metāla vai citiem nekoka materiāliem. Neievērošana var sabojāt instrumentu vai izraisīt traumas.

Kā izmantot paralēlās frēzēšanas vadotni?

Piestipriniet abus stieņus uz aiztures plāksnes, izmantojot komplektācijā iekļautās skrūves un paplāksnes. Ievietojiet stieņus frēzmašīnas pamatnes atverēs un pievelciet skrūves. Iestatiet vēlamo attālumu starp frēzi un sagataves malu. Frēzēšanas laikā turiet aiztures plāksni saskarē ar sagataves malu.

Ko darīt, ja frēzmašīna neieslēdzas?

Vispirms pārbaudiet, vai kontaktligzdā ir strāva un vads nav bojāts. Pirms sprūda nospiešanas pārliecinieties, ka sprūda drošības bloķētājs (bloķēšanas poga) ir nospiests. Ja tā joprojām neieslēdzas, sazinieties ar pilnvarotu servisa centru. Nemēģiniet to labot pats.

Kā regulēt frēzmašīnas griešanās ātrumu?

Ātrumu regulē, izmantojot rotējošo pogu ierīces aizmugurē. Jo lielāks redzamais skaitlis, jo lielāks ātrums. Diapazons ir no 8000 līdz 23500 apgr./min. Izvēlieties ātrumu, kas piemērots materiālam un frēzes diametram. Veiciet izmēģinājumu uz atgriezumiem. Nekad nemainiet iestatījumu zem slodzes.

Kā apkopt YT-82380 frēzmašīnu?

Pirms jebkuras apkopes atvienojiet instrumentu. Regulāri tīriet ventilācijas spraugas ar saspiestu gaisu (maks. 0,3 MPa) vai mīkstu suku. Noslaukiet korpusu, rokturus un slēdžus ar sausu drānu. Neizmantojiet ķimikālijas vai asus priekšmetus. Darbības traucējumu gadījumā lieciet profesionālim pārbaudīt ogles un gultņus.

LIETOŠANAS INSTRUKCIJA YT-82380 Yato

1. pēda

2. rokturis

3. slēdzis

4. slēdža blokētājs

5. vadošais stienis

6. balstplätne

7. puteklu nosūkšanas adapteris

8. šablona plāksnīte

9. reducēšanas ieliktnis

10. frēzes turētāja uzgrieznis

11. spaile ar adatu

12. frēze

13. gājiena blokēšanas svira

14. dziluma mērītāja blokēšanas grozāmā poga

15. dziluma mērītāja regulators

16. mikrometriskā grozāmā poga

17. grozāmā balstplātne

18. ātruma regulators

19. šablons

20. sagatave

CZ

Elektrības drošības II. klase

Lietot aizsardzības cimdus

Jālieto drošības brilles

Jälieto dzirdes drošības līdzekļu

Šīs simbols informē par aizliegumu izmest elektrisko un elektronisko iekārtu atkritumus (tostarp baterijas un akumulatorus) kopā ar citiem atkritumiem. Nolietotas iekārtas ir jāsavāc atsevišķi un jānodod sav ākšanas punktā ar mērķi nodrošināt atkritumu otreizējo pārstrādi un reģenerāciju, lai ierobežotu to apjomu un samazinātu dabas resursu izmantošanas līmeni. Elektriskajās un elektroniskajās iekārtās ietverto bīstamo sastāvdaļu nekontrolēta izdalīšanās var radīt cilvēku veselības apdraudējumu un izraisīt negātīvas izmainņas apkārtējā vidē. Mājsaimniecība pilda svarīgu lomu otreizējās izmantošanas un reģenerācijas, tostarp nolietoto iekārtu pārstrādes veicināšanā. Vairāk informācijas par atbilstošām otreizējās pārstrādes metodēm var saņemt pi vietējo varas iestāžu pārstāvjiem vai pārdevēja.

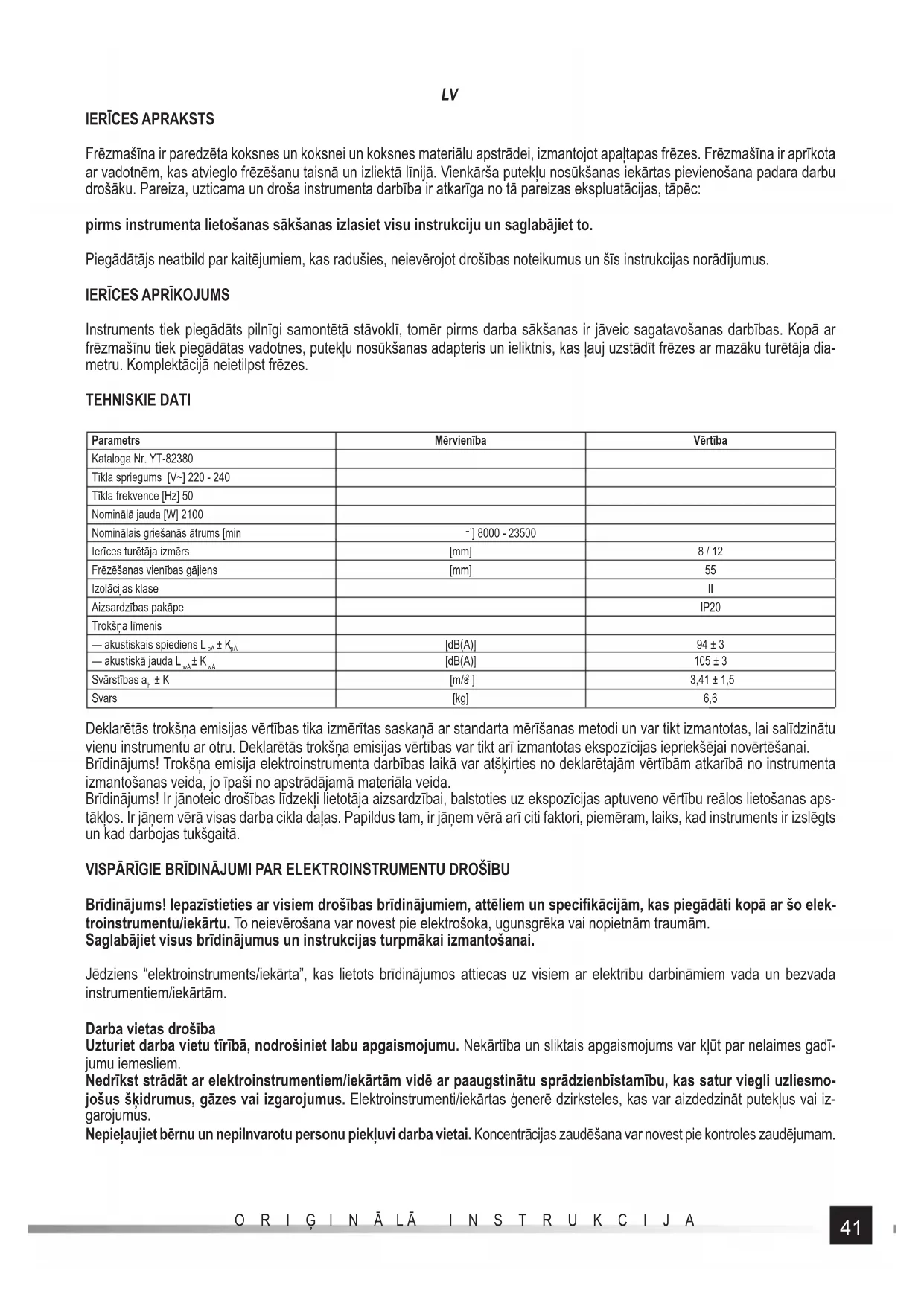

Frēzmašīna ir paredzēta koksnes un koksnei un koksnes materiālu apstrādei, izmantojot apaṭtapas frēzes. Frēzmašīna ir aprikota ar vadotnēm, kas atvieglo frēzēšanu taisnā un izliektā līnijā. Vienkārša putekļu nosūkšanas iekārtas pievienošana padara darbu drošāku. Pareiza, uzticama un droša instrumenta darbība ir atkarīga no tā pareizas ekspluatācijas, tāpēc:

pirms instrumenta lietošanas sākšanas izlasiet visu instrukciju un saglabājiet to.

Piegādātājs neatbild par kaitējumiem, kas radušies, neievērojot drošības noteikumus un šīs instrukcijas norādījumus.

IERİCES APRİKOJUMS

Instruments tiek piegādāts pilnīgi samontētā stāvoklī, tomēr pirms darba sākšanas ir jāveic sagatavošanas darbības. Kopā ar frēzmašīnu tiek piegādātas vadotnes, puṭekļu nosūkšanas adapteris un ieliktnis, kas ṣauj uzstādīt frēzes ar mazāku turētāja diametru. Komplektācijā neietilpst frēzes.

TEHNISKIE DATI

Parametrs	Mērvienība	Vērtība
Kataloga Nr. YT-82380
Tīkla spriegums [V~] 220 - 240
Tīkla frekvence [Hz] 50
Nominālā jauda [W] 2100
Nominālais griešanās ātrums [min	-1 8000 - 23500
Ierīces turētāja izmērs	[mm]	8 / 12
Frēzēšanas vienības gājiens	[mm]	55
Izolācijas klase		II
Aizsardzības pakāpe		IP20
Trokšņa līmenis
— akustiskais spiediens LpA ± KpA	[dB(A)]	94 ± 3
— akustiskā jauda LwA ± KwA	[dB(A)]	105 ± 3
Svārstības a h ± K	[m/s]	3,41 ± 1,5
Svars	[kg]	6,6

Deklarētās trokšna emisijas vērtības tika izmērītas saskaņa ar standarta mērišanas metodi un var tikt izmantotas, lai salīdzinātu vienu instrumentu ar otru. Deklarētās trokšna emisijas vērtības var tikt arī izmantotas ekspozīcijas iepriekšējai novērtēšanai.

Brīdinājums! Trokšņa emisija elektroinstrumenta dārbības laikā var atšķirties no deklarētajām vērtībām atkarībā no instrumenta izmantošanas veida, jo īpaši no apstrādājamā materiāla veida.

Brīdinājums! Ir jānoteic drošības līdzekli lietotāja aizsardzībai, balstoties uz ekspozīcijas aptuveno vērtību reālos lietošanas apstāklos. Ir jānem vērā visas darba cikla daļas. Papildus tam, ir jānem vērā arī citi faktori, piemēram, laiks, kad instruments ir izslēgts un kad darbojas tukšgaitā.

VISPĀRĪGIE BRĪDINĀJUMI PAR ELEKTROINSTRUMENTU DROŠĪBU

Brīdinājums! lepazīstieties ar visiem drošības brīdinājumiem, attēliem un specifikācijām, kas piegādāti kopā ar šo elektroinstrumentu/iekārtu. To neievērošana var novest pie elektrošoka, ugunsgrēka vai nopietnām traumām.

Saglabājiet visus brīdinājumus un instrukcijas turpmākai izmantošanai.

Jēdziens “elektroinstruments/iekārta”, kas lietots brīdinājumos attiecas uz visiem ar elektrību darbināmiem vada un bezvada instrumentiem/iekārtām.

Darba vietas drošiba

Uzturiet darba vietu tīrībā, nodrošiniet labu apgaismojumu. Nekārtība un sliktais apgaismojums var klūt par nelaimes gadī-jumu iemesliem.

Nedrīkst strādāt ar elektroinstrumentiem/iekārtām vidē ar paaugstinātu sprādzienbīstamību, kas satur viegli uzliesmo- jošus šķidrumus, gāzes vai izgarojumus. Elektroinstrumenti/iekārtas ğenerē dzirksteles, kas var aizdedzināt puteklus vai iz- garojumus.

Nepieļaujiet bērnu un nepilnvarotu personu piekļuvi darba vietai. Koncentrācijas zaudēšana var novest pie kontroles zaudējumam.

LV

Elektriskā drošība

Elektriskā kabeļa kontaktdakšai ir jābūt piemērotai kontaktligzdai. Nedrīkst jebkādā veidā modificēt kontaktdakšu. Ar iezemētiem elektroinstrumentiem/iekārtām nedrīkst izmantot nekādus kontaktdakšas adapterus. Nemodificēta kontakt-dakša, kas ir piemērota kontaktligzdai, samazina elektrošoka risku.

Izvairieties no saskares ar iezemētām virsmām, tādām kā caurules, radiatori un ledusskapji. Ķermeņa iezemēšana paaugstina elektrošoka risku.

Nedrikst paklaut elektroinstrumentus/iekārtas atmosfēras nokrišņu vai mitruma iedarbībai. leklūstot elektroinstrumenta/iekārtas iekšienē, ūdens un mitrums paaugstina elektrošoka risku.

Nepārslogojiet barošanas vadu. Neizmantojiet barošanas vadu nešanai, vilkšanai, kontaktdakšas pieslēgšanai elektriskajam tiklam vai atslēgšanai no tā. Izvairieties no barošanas vada saskares ar siltumu, ellām, asām malām un kustīgiem elementiem. Bojāts vai sapinies barošanas kabelis paaugstina elektrošoka risku.

Darbības ārpus slēgtām telpām gadījumā jāizmanto pagarinātāji, kas paredzēti lietošanai ārpus slēgtām telpām. Pagarinātāja lietošana, kas pielāgots lietošanai ārpus telpām, samazina elektrošoka risku.

Ja elektroinstrumenta/iekārtas lietošana mitrā vidē ir nepieciešama, aizsardzībai pret barošanas spriegumu izmantojiet uz diferenciālo strāvu reagējošu automātslēdzi (RCD). RCD izmantošanas samazina elektrošoka risku.

Individuālā drošība

levērojiet piesardzību, pievērsiet uzmanību tam, ko Jūs darat, saglabājiet veselo saprātu, strādājot ar elektroinstrumentu/iekārtu. Nelietojiet elektroinstrumentu/iekārtu noguruma stāvoklī, alkohola, narkotiku vai zāļu ietekmē. Pat viens neuzmanības mirklis darba laikā var novest pie nopietnām traumām.

Lietojiet individuālos aizsardzības līdzekļus. Vienmēr lietojiet redzes aizsardzības līdzekļus. Individuālo aizsardzības līdzekļu, tādu kā putekļu maskas, pretslīdes aizsargapavu, kiveru un dzirdes aizsardzības līdzekļu, lietošana samazina nopietnu traumu risku.

Novërsiet nejaušu iedarbināšanu. Pirms pieslëgt elektroinstrumentu/iekārtu barošanas avotam un/vai akumulatoram, pacelt vai pärnest to, pärliecinieties, ka elektriskais slëdzis atrodas pozīcijā “izslēgts”. Elektroinstrumenta/iekārtas pärnešana ar pirkstu uz slëdža vai elektroinstrumenta/iekārtas barošana, kad slëdzis atrodas pozīcijā “izslēgts”, var novest pie nopietnām traumām.

Pirms ieslēgt elektroinstrumentu/iekārtu, noņemiet visas atslēgas un citus instrumentus, kas tika izmantoti tā regulēša-nai. Uz rotējošiem elektroinstrumenta/iekārtas elementiem atstātā atslēga var novest pie nopietnām traumām.

Nestiepieties un neliecieties pārāk tālu. Saglabājiet pareizu ķermeņa pozīciju un līdzsvaru visu darbības laiku. Tas Įauj vieglāk kontrolēt elektroinstrumentu/iekārtu negaidītu situāciju darba laikā gadījumā.

Gërbieties atbilstoši. Nevalkäjiet brīvus apgērbus vai rotaslietas. Turiet matus un apgērbus tālu no kustīgām elektroinstrumenta/iekārtas daļas. Kustīgās daļas var aizkert brīvus apgērbus, rotaslietas vai garus matus.

Ja ierīces ir pielāgotas putekļu nosūkšanas vai putekļu savākšanas sistēmas pieslēgšanas, pārliecinieties, ka tā ir pie- slēgta un tiek izmantota pareīzi. Putekļu nosūkšanas sistēmas izmantošana samazina riskus, kas saistīti ar putekliem.

Nepieļaujiet, lai pieredze, kas iegūta no biežas elektroinstrumenta/iekārtas izmantošanas, novestu pie bezrūpības un drošības noteikumu ignorēšanas. Bezrūpīga darbība sekundes dalā var novest pie nopietnām traumām.

Elektroinstrumenta/iekārtas lietošana un rūpes par to

Nepārslogojiet elektroinstrumentu/iekārtu. Lietojiet elektroinstrumentu/iekārtu, kas piemērots izvēlētajam pielietojumam. Atbilstošs elektroinstruments/iekārta nodrošina labāku un drošāku darbību, ja tas ir izmantots projektētai slodzei.

Neizmantojiet elektroinstrumentu/iekārtu, ja elektriskais slēdzis neļauj ieslēgt un izslēgt to. Elektroinstruments/iekārta, kuru nav iespējams kontrolēt ar tīkla slēdža palīdzību, ir bīstams, tas jānodod remontam.

Pirms regulēšanas, aksesuāru nomainas vai elektroinstrumenta/iekārtas uzglabāšanas atslēdziet kontaktdakšu no barošanas kontaktligzdas un/vai demontējiet akumulatoru, ja to var atslēgt no elektroinstrumenta/iekārtas. Šādi aizsardzības pasākumi ľauj izvairīties no nejaušas elektroinstrumenta/iekārtas ieslēgšanas.

Uzglabājiet instrumentu bērniem nepieejamā vietā, neļaujiet lietot elektroinstrumentu/iekārtu personām, kas nepārzina elektroinstrumenta/iekārtas apkalpošanu vai šo instrukciju. Elektroinstrumenti/iekārtas ir bīstami neapmācītu lietotāju rokās.

Veiciet elektroinstrumenta/iekārtas un aksesuāru tehnisko apkopi. Pārbaudiet elektroinstrumentu/iekārtu, lai pārliecinātos, kas tas ir brīvs no nesakritībām vai kustīgu daļu iesprūdumiem, daļu bojājumiem un jebkādiem citiem faktoriem, kas var ietekmēt elektroinstrumenta/iekārtas darbību. Pirms elektroinstrumenta/iekārtas lietošanas novērsiet tā bojājumus.

Daudzi nelaimes gadījumi notiek elektroinstrumenta/iekārtas nepareizas tehniskās apkopes dēl.

Griešanas elementus uzturiet tīrus un asus. Pareizi kopti griešanas instrumenti ar asām malām retāk iesprūst darbības laikā un tos ir vieglāk kontrolēt.

Lietojiet elektroinstrumentus/iekārtas, aksesuārus, ieliekamus instrumentus utt. atbilstoši šīm instrukcijām, ŋnemot vērā darba veidu un apstāklus. Instrumentu izmantojošana citam darbam, izņemot to, kuram tie ir projektēti, var novest pie bīstamas situācijas.

Uzturiet rokturus un virsmas, kas paredzētas turēšanai, sausas un brīvas no ellām un smērvielām. Slideni rokturi un virsmas, kas paredzētas turēšanai, nelauj droši apkalpot un kontrolēt elektroinstrumentu/iekārtu bīstamās situācijās.

Remonti

Veiciet elektroinstrumenta/iekārtas remontus tikai pilnvarotos servisa centros, izmantojot tikai oriğinālās rezerves daļas.

Tas nodrošina elektroinstrumenta darbības drošību.

PAPILDU BRĪDINĀJUMI PAR FRĒZMAŠĪNU DROŠĪBU

Satveriet instrumentu aiz izolētajām rokturu virsmām, jo instruments var saskarties ar savu elektrības kabeli. Zem sprieguma esošā vada bojājumi var izraisīt spriegumu metāla ierīces detalās un elektrotraumas.

Izmantojiet spiles vai citus piemērotus līdzekļus, lai nostiprinātu un noturētu sagatavi uz stabilas platformas. Sagataves turēšana ar rokām vai citām kērmēna dalām radīs nestabilitāti un var izraisīt kontroles zudumu.

Instrumenta paredzētais izmantojums

Instruments ir paredzëts kokapstrādei, izmantojot apaltapas frēzes, virzot tās no sagataves augšas pa tās virsmu. Var arī apstrādāt koksnes materiālus, kā piem. MDF, kokskaidu plāksnes, saplākšnus, u.tml.

Nav atļauts apstrādāt citus materiālus nekā koksne un koksnēs materiāli, piem. plastmasu vai metālus. Aizliegts izmantot instrumentu kā stacionāru un kā citu instrumentu piedziņu. Lietotājs ir atbildīgs par visiem zaudējumiem, kas radušies, nepareizi izmantojot šo instrumentu.

Atlikušais risks

Pat ja instruments tiek izmantots pareizi, jāņem vērā atlikušais risks, no kura nevar izvairīties. Ar instrumenta konstrukciju un izmantojumu ir saistīti šādi draudi: saskare ar rotējošu griezējinstrumentu; ievietotā instrumenta vai tā daļu izmešana; koka putekļu un gabalu izmešana; darba laikā radušos putekļu ieelpošana; dzirdes bojājumi, ja netiek izmantoti ausū aizsargi; elektriskās strāvas trieciens, pieskaroties instrumenta neizolētajām daļām. Lietošanas instrukcijā ietverto norādījumu neievērošana var novest pie citu risku rašanās, kas saistīti ar ierīces nepareizu lietošanu.

Papildu drošības instrukcijas

Darba laikā vienmēr turiet instrumentu aiz izolētajiem rokturiem. levietotais instruments var nonākt saskarē ar instrumenta elektrības kabeli vai citu paslēptu zem sprieguma esošo vadu. Šāda saskare var izraisīt spriegumu neizolētajās instrumenta dalās un elektrotraumas.

Sagataves vienmēr jāpiestiprina pie stabilas pamatnes, piem. darba galda. Nekad neturiet sagatavi ar rokām, kājām vai citām kermeņa daļām. Pareiza sagataves nostiprināšana samazinās risku zaudēt kontroli pār instrumentu un nonākt saskarē ar kustīgajām instrumenta daļām. Apstrādājot garus elementus, atbalstiet tos pie apstrādes vietas un elementa galiem. Garie elementi mēdz saliekties zem sava svara. Atbalsti jānovieto tā, lai elementu liekšanas daļas nepiekertu darba instrumentu.

Izmantojiet tikai frēzes ar rokasgrāmatā norādīto turētāju diametru. Neveiciet frēzes turētāja modifikācijas, lai tas derētu instrumenta ligzdai. Izmantojiet ieliktni un uzgriezni, kas paredzēta konkrētajam turētāja diametram. Pirms frēzes montāžas pārliecinieties, ka tās rotācijas ātrums ir lielāks vai vienāds ar instrumenta rotācijas ātrumu.

Citu materiālu apstrādē var rasties putekļi, kas ieelpojot var būt kaitīgi. Darba laikā vienmēr izmantojiet putekļu maskas. Pievieno-jiet ari instrumentu putekļu nosūkšanas iekārtai katru reizi, cik vien iespējams.

Pirms katras lietošanas reizes pārbaudiet instrumentu vai ievietoto instrumentu, lai pārliecinātos, ka tiem nav bojājumu. Ja tiek konstatēti kādi bojājumi, pārtrauciet darbu, līdz defekti tiek novērsti. Pievērsiet īpašu uzmanību strāvas kabelim. Strāvas kabeli nedrīkst remontēt, tas ir pilnībā jānomaina. Nomaiņa īr jāveic autorizētajā servisa centrā. Atvienojot strāvas kabela kontaktdakšu no elektrotīkla kontaktligzdas, vienmēr velciet aiz kontaktdakšas korpusa, nevis aiz kabela.

Darba laikā vienmēr lietojiet piemērotus individuālos aizsardzības līdzekļus: acu, dzirdes aizsargus, putekļu maskas, aizsargap-gērbu ar garām piedurknēm un biksēm, cimdus, kiveri un pilnus apavus ar neslīdošu zoli. Savāciet garus matus.

Veicot visas darbības, kas saistītas ar uzstādīšanu un regulēšanu, instrumentam ir jābūt atvienotai no strāvas padeves. Elektrības vada kontaktdakšai ir jābūt atslēgtai no elektrotikla kontaktligzdas. Pirms instrumenta pieslēgšanas strāvas padevei pārliecinieties, ka slēdzis atrodas izslēgtajā pozīcijā.

Pirms frēzes izmantošanas pārliecinieties, ka tās griežamajām malām nav defektu un ir pareizi uzasināti. Bojātas griežamās ma-las var izraisīt: to atlēkšanu no sagataves, nevienmērīgus darba rezultātus un frēzes plīsumu. Ja malas ir nepareizi uzasinātas, būs nepieciešams palielināts frēzes spiediena spēks uz sagatavi, kas var izraisīt materiāla sadedzināšanu un frēzes plīsumu.

Neizmantojiet frēzes, kuru diamets ir lielāks par pamatnes cauruma izmēriem. Pēc uzstādīšanas frēzmašīnas vārpstā frēze nevajadzētu blokēt frēzmašīnas korpusa nolaišanu un pacelšanu.

INSTRUMENTA APKALPOŠANA

Sagatavošana darbībai

Iznemiet instrumentu un piederumus no iepakojuma un nonemiet visus tā elementus.

Sakarā ar mazu iepakojuma izmēru, frēzmašīna tiek piegādāta zemākajā pozīcijā. Novietojiet frēzmašīnu uz pēdas, pēc tam ar vienu roku turiet korpusa augšdaļu, ar otru gājiena bloķēšanas sviru pretēji pulksteņrādītāja virzienam (II). Kronšteinos esošās atsperes pacels frēzmašīnas korpusu. Ar roku uz korpusa augšdaļas izdariet nelielu pretestību, lai celšana nebūtu pārāk pēkšņa. Pilnīgi notiniet strāvas kabeli.

Puteklu nosūkšanas iekārtas adaptera uzstādīšana

Putekļu nosūkšanas iekārtas adapteris sastāv no diviem elementiem: caurspīdīga savienojuma putekļu nosūkšanai un metāla stiprinājuma plāksnītes. Putekļu nosūkšanas iekārtu var izmantot tikai frēzēm, kuru diametrs ir mazāks par stiprinājuma plāksnītes cauruma diametru.

LV

Pielieciet adapteri caurumam pēdas augšējā daļā tā, lai putekļu nosūkšanas iekārtas savienojums būtu vērsts prom no vai pret operatoru (III). Adapteri piestipriniet ar skrūvēm. Skrūves nepievelciet pārāk cieši, lai nebojātu adapteri.

Kā putekļu nosūkšanas sistēmu var izmantot rūpnieciskus putekļu sūcējus. Nav ieteicams izmantot mājsaimniecības putekļu sūcēju, kas nav piemērots putekļu nosūkšanai, kas rodas kokapstrādes laikā, un šāda darba laikā var tikt bojāts. Instrumenta savienojumam vienmēr pievienojiet elastīgu šlūteni, kurš nodrošina instrumenta lietošanas brīvību. Novietojiet šlūteni tā, lai darba laikā nesaskartos ar ievietoto instrumentu. Ja putekļu sūcēja šlūtenes diametrs atšķiras no savienojuma diametra, izmantojiet adapteri (kas pieejams atseviški).

Šablona plāksnītes uzstādīšana

Šablona plāksnīte ľauj veidot formu pēc šablona. Uzstādiet plāksnīti no frēzmašīnas pēdas apakšas, lai plāksnītē esošais ieliktnis būtu vērsta uz leju (IV). No pēdas augšas uzstādiet putekļu nosūkšanas adapteri un visus elementus saskrūvējiet ar skrūvēm. Skrūves nepievelciet pārāk cieši, lai nebojātu adapteri. Vadot frēzmašīnu, plāksnītes ieliktni stingri piespiediet šablonam (V). Materiālam, kas izgriezts pēc šablona, būs nedaudz atšķirīgi izmēri nekā šablonam. Tas ir saistīts ar to, ka frēzes diametram jābūt mazākam par šablona plāksnītes ieliktņa diametru.

Frēzes montāža un demontāža

Brīdinājums! Nemot vērā savainošanas risku ar frēzes asajām malām, visas montāžas darbības jāveic ar aizsargcimdiem.

Izvelieties frēzi ar turētāja diametru, kas norādīts tehnisko datu tabulā. Nospiediet un paturiet vārpstas blokēšanas pogu un ar atslēgu atskrūvējiet stiprinājuma uzgriezni (VI). Ja frēzes turētāja diametrs ir mazāks par ieliktņa diametru uzgriežņa iekšpusē, izmantojiet komplektā esošo reducēšanas ieliktni (VII). Uzgrieznis ar frēzi uzskrūvējiet uz vārpstas vītnes, pēc tam, piespiežot un turot vārpstas blokētāju, cieši un stingri pievelciet uzgriezni ar atslēgu (VIII).

Frēzes demontāža ir jāveic apgrieztā secībā.

Paralēlās frēzēšanas vadotnes uzstādīšana

Vadotne atvieglo taisno malu vai izgriezumu frēzēšanu. Vadotnes sastāv no balstplātnes un diviem stieņiem. Līdz galam ieskrūvējiet skrūves, kas atrodas stieņu galos. Pēc tam piestipriniet stieņus pie balstplātes, izmantojot skrūves (IX). Zem skrūvju galvinām uzlieciet paplāksnes: plakano un atsperpaplāksni, lai novērstu skrūvju atskrūvēšanos vibrācijas rezultātā. Stieņiem jābūt vērstiem tādā pašā virzienā kā baltsplānte.

levietojiet stieņus pamatnes korpusā, pēc tam nofiksējiet vadotnes pozīciju, pievelkot pamatnē esošās skrūves (X).

Aplveida frēzēšanas vadotnes uzstādīšana

Vadotne atvieglo aplu un arku frēzēšanu. Vadotne sastāv no viena stieņa un spailes ar adatu. Novelciet stieni caur frēzmašīnas pamatnē esošajiem caurumiem un nofiksējiet to ar skrūvēm. Spaili ar adatu ievietojiet līdz stieņa galam bez skrūves un nostipriniet to, pievelkot spārnuzgriezni (XI). Adatas novietojumu noregulējiet tā, lai asais gals veidotu stingru atbalstu frēzējot pa apli. Adatas pozīciju vienmēr nofiksējiet, pievelkot spārnuzgriezni.

Frēzēšanas vienības gājiena iestatīšana

Frēzēšanas vienības gājiens ir paredzēts frēzēšanas dziluma iestatīšanai. Pārliecinieties, ka gājiena blokēšanas svira nav blokēta un ir iespējams brīvi pārvietot frēzmašīnas korpusu attiecībā pret pēdu. Atbrīvojiet dziluma mērītāja blokēšanas grozāmo pogu. Pagrieziet dziluma regulētāju, lai iestatītu tā pozīciju (XII). Pozīciju var nolasīt korpusa logā (XIII). Dziluma mērītājam ir arī mikrometriskā grozāmā poga, kas ľauj precīzi iestatīt frēzēšanas dzilumu, izmantojot papildu stieni, kas izbīdāms no dziluma mērītāja. Pogas rotācija ir graduēta stiena izbīdīšanas garuma milimetros. Dziluma mērītājs balstās pret grozāmo balstplātni pamatnē (XIV). Pagrieziet balstplātni tā, lai iestatītu vēlamo frēzēšanas dzilumu.

Nofiksējiet frēzmašīnas korpusu apakšējo pozīciju, pagriežot gājiena blokēšanas sviru līdz galam pēc pulksteņrādītāja virziena.

Rotācijas ātruma iestatīšana (XV)

Frēzmašīna nodrošina rotācijas ātruma bezpakāpju regulēšanu tehnisko datu tabulā norādītajā intervālā. Ātrumu iestatām ar grozāmo pogu, jo lielāks skaitlis ir redzams, jo lielāks ir ātrums. Rotācijas ātrums jāizvēlas atkarībā no sagataves veida un frēzes diametra. Jo mazāks griezēja diametrs un jo cietāks koks, jo lielāku rotācijas ātrumu var iestatīt. Tomēr jāatceras, ka pārāk liels ātrums var izraisīt sagataves sadedzināšanu. leteicams veikt mēģinājumus uz atkritumu materiāla.

Brīdinājums! Nemainiet rotācijas ātruma iestatījumu, kad instruments darbojas zem slodzes.

Frēzmašīnas iedarbināšana un apturēšana

Pirms frēzmašīnas ieslēgšanas, satveriet to ar abām rokām aiz rokturiem, pēc tam pārliecinieties, ka frēze nenonāk saskarē ar nekādu priekšmetu. Ieslēdziet frēzmašīnu, nospiežot un turot nospiestu slēdzi. Pirms darba uzsākšanas frēzmašīnai jādarbojas vismaz 30 sekundes. Ja šajā laikā netiek konstatēti nekādi darbības traucējumi, piemēram, paaugstināta vibrācija, paaugstināts troksnis, aizdomīga smaka vai dūmi, kas rodas no instrumenta, varat turpināt darbu.

Lai apturētu instrumentu, atlaidiet spiedienu uz slēdzi. Pēc slēdža atlaišanas frēze var rotēt vēl kādu laiku. Pirms instrumenta atstāšanas, pagaidiet, līdz frēze pilnībā apstājas.

Slēdzis ir aprīkots ar blokētāju, kas aizsargā to no nejaušas nospiešanas. Pirms slēdža nospiešanas, nospiediet un paturiet blokētāja pogu, pēc tam nospiediet slēdzi. Nav nepieciešams turēt pogu nospiestu.

LV

Frēzēšana (XVI)

Vārpstas griešanās virzienu nosaka bultiņas uz pamatnes un korpusa. Frēzēšana tiek veikta pretēji pulksteņrādītāja virzienam - ārējā frēzēšana, un pēc pulksteņrādītāja virziena - iekšējā frēzēšana. Tas novērš frēzes pārvietošanos un nodrošina pareizu frēzēšanas rezultātu.

Frēzmašīnas pārvietošanas ātrums jāizvēlas eksperimentāli, ieteicams veikt mēģinājumus uz tāda paša veida materiāla, ka sagatave. Jo mazāks pārvietošanas ātrums, jo labāks frēzēšanas rezultāts. Tomēr pārāk mazs ātrums var izraisīt frēzējamās virsmas sadedzināšanu un atstāt uz tās paliekošas pēdas.

Frēzēšana paralēli malai (XVII)

Veicot šāda veida frēzēšanu, viena sagataves mala kalpo kā atsauces līnija frēzmašīnas vadīšanai. Iestatiet frēzēšanas dzilumu, novietojiet paralēlās frēzēšanas vadotni vēlamajā pozīcijā, atbalstiet vadotnes plāksni pret elementa malu un pēc tam virziet frēzmašīnu tā, lai vadotnes balstplātne piegultu malai visā garumā. Frēzes pēda būs paralēla malai

Frēzēšana pa apli (XVIII)

Šādai frēzēšanai pagrieziena punktu izmanto kā apla centru, kas nosaka frēzes pēdu. lestatiet frēzēšanas dzilumu, novietojiet aplveida frēzēšanas vadotni vēlamajā pozīcijā un vadotnes adatu apla centrālajā punktā. Ja iespējams, veiciet nelielu padziļinā-jumu, lai adatas gals atrastu labāku atbalstu. Pēc tam virziet frēzmašīnu pa apli, kura rādiuss būs attālums starp adatas asi un frēzēšanas asi.

Padomi frēzēšanai

Frēzēšanas laikā pārvietojiet frēzmašīnu ar vienmērīgu kustību, vienmērīgā tempā. Jo vienmērīgāka ir frēzēšana, jo augstāka ir frēzēšanas kvalitāte.

Izvairieties no frēzes triekšanās pret sagatavi.

Laujiet frēzmašīnai sasniegt iestatīto rotācijas ātrumu un tad sāciet frēzēšanu.

Ja jums jäturpina frēzēšana. Frēze jäievieto pēdā pie pilna rotācijas ātruma. Tas Įauj novērst frēzes iesprūšanu sagatavē.

TEHNISKÄ APKOPE UN APSKATES

UZMANĪBU! Pirms regulēšanas, tehniskās apkalpošanas vai tehniskās apkopes sākšanas izvelciet instrumenta kontaktdakšu no elektriskā tīkla kontaktligzdas. Pēc darba pabeigšanas pārbaudiet elektroinstrumenta tehnisko stāvokli, veicot ārējo apskati un novērtējot: korpusu un rokturi, elektriskā kabela ar aizsargu pret pārmērīgu barošanas kabela salocīšanu, ventilācijas atveres caurejamību, suku dzirksteļošanu, gultņu un pārvadu darbības skaļumu, iedarbināšanu un darbības vienmērību. Garantijas periodā lietotājs nedrīkst demontēt instrumentu un nomainīt nekādus mezglus vai sastāvdaļas, jo tas noved pie garantijas tiesību zaudēšanas. Visas problēmas, kas pamanītas apskates vai darbības laikā, ir signāls, lai veiktu remontu servisa centrā. Sazinieties ar ražotāju par šo jautājumu. Pēc darba pabeigšanas iztīriet korpusu, ventilācijas atveres, pārslēgus, papildrokturi un pārsegus, piemēram, ar saspiestā gaisa plūsmu (ar spiedienu, kas nepārsniedz 0,3 MPa), otu vai sausu lupatiņu, neizmantojot kīmiskos līdzekļus un mazgāšanas šķidrumus. Neizmantojiet tīrīšanai asus instrumentus. Demontējiet zāgripu un iztīriet pārsegu iekšpusi, zāgripas stiprinājumu un pašu zāgripu no putekļiem un citiem netīrumiem, kas rodas darbā laikā. Iztīriet rokturus, skrūves un citus regulēšanas elementus ar sausu tīru lupatiņu.
