YT-82380 - Freza Yato - Manual de utilizare gratuit
Găsiți gratuit manualul dispozitivului YT-82380 Yato în format PDF.
| Tip produs | Freză (mașină de frezat lemn) |
| Marcă | Yato |
| Model | YT-82380 |
| Tensiune de alimentare | 220-240 V ~ |
| Frecvență | 50 Hz |
| Putere nominală | 2100 W |
| Viteză de rotație în gol | 8000 - 23500 min⁻¹ |
| Dimensiunea port-sculei (mandrină) | 8 mm / 12 mm |
| Cursa unității de frezare | 55 mm |
| Greutate | 6,6 kg |
| Clasă de protecție electrică | II (izolație dublă) |
| Grad de protecție | IP20 |
| Nivel de presiune acustică (LpA ± KpA) | 94 ± 3 dB(A) |
| Nivel de putere acustică (LwA ± KwA) | 105 ± 3 dB(A) |
| Nivel de vibrații (ah ± K) | 3,41 ± 1,5 m/s² |
| Materiale prelucrabile | Lemn și materiale pe bază de lemn (MDF, PAL, placaj) |
| Accesorii furnizate | Ghid de frezare paralel, ghid de frezare circular, adaptor pentru aspirarea prafului, șablon, manșon de reducere, cheie de strângere |
| Funcții principale | Frezare profile, caneluri, copiere după șablon, frezare circulară și paralelă |
| Reglare viteză | Variator electronic continuu |
| Reglare adâncime | Șubler de adâncime cu micrometru, opritor rotativ |
| Blocare ax | Da, pentru schimbarea frezei |
| Întreținere și curățare | Curățați fantele de ventilație cu aer comprimat (max 0,3 MPa) sau cu o perie; nu utilizați produse chimice |
| Garanție | Garanție producător conform condițiilor; demontarea de către utilizator anulează garanția |
Întrebări frecvente - YT-82380 Yato
Întrebările utilizatorilor despre YT-82380 Yato
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Freza în format PDF gratuit! Găsiți manualul dvs. YT-82380 - Yato și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. YT-82380 mărcii Yato.
MANUAL DE UTILIZARE YT-82380 Yato
-
placă talpă
-
mâner
-
comutator pornit/oprit
-
comutator pornit/oprit
-
bară de ghidare
-
placă opritor
-
conector de extragere a prafului
-
placă şablon
-
mansonul reductie
-
mandrină suport freză
-
clemă cu ac
-
freză
-
manetă de blocare a cursei
-
buşon de blocare limitator de adâncime
-
reglare limitator de adâncime
-
şurub micrometric
-
placă opritor rotativă
-
reglarea turației
-
sablon
-
piesă de lucru
E
Securitatea electrică de clasa a doua
Utilizarea mănușilor de protrcție
Intrebuințează ochelari de protejare
Intrebuințează antifoane
Use protectores de la vista
Porter des protections auditives
Acest simbol indică faptul că deșeurile de echipamente electrice și electronice (inclusiv baterii și accumulatori) nu pot fi eliminate împreună cu alte tipuri de deșeuri. Deșeurile de echipamente trebuie colectate și predate separat la un punct de colectare în vederea reciclării și recuperării, pentru a reduce cantitatea de deșeuri și consumul de resurse naturale. Eliberarea necontrolată a componentelor periculoase conținute în echipamentele electrice și electronice poate prezenta un risc pentru sănătatea oamenilor și are efect advers asupra mediului. Gospodările joacă un rol important prin contribuția lor la reutilizare și recuperare, inclusiv reciclarea deșeurilor de echipamente. Pentru mai multe informații în legătură cu metodele de reciclare adecvate, contactați autoritățile locale sau distributorul dumneavoastră.

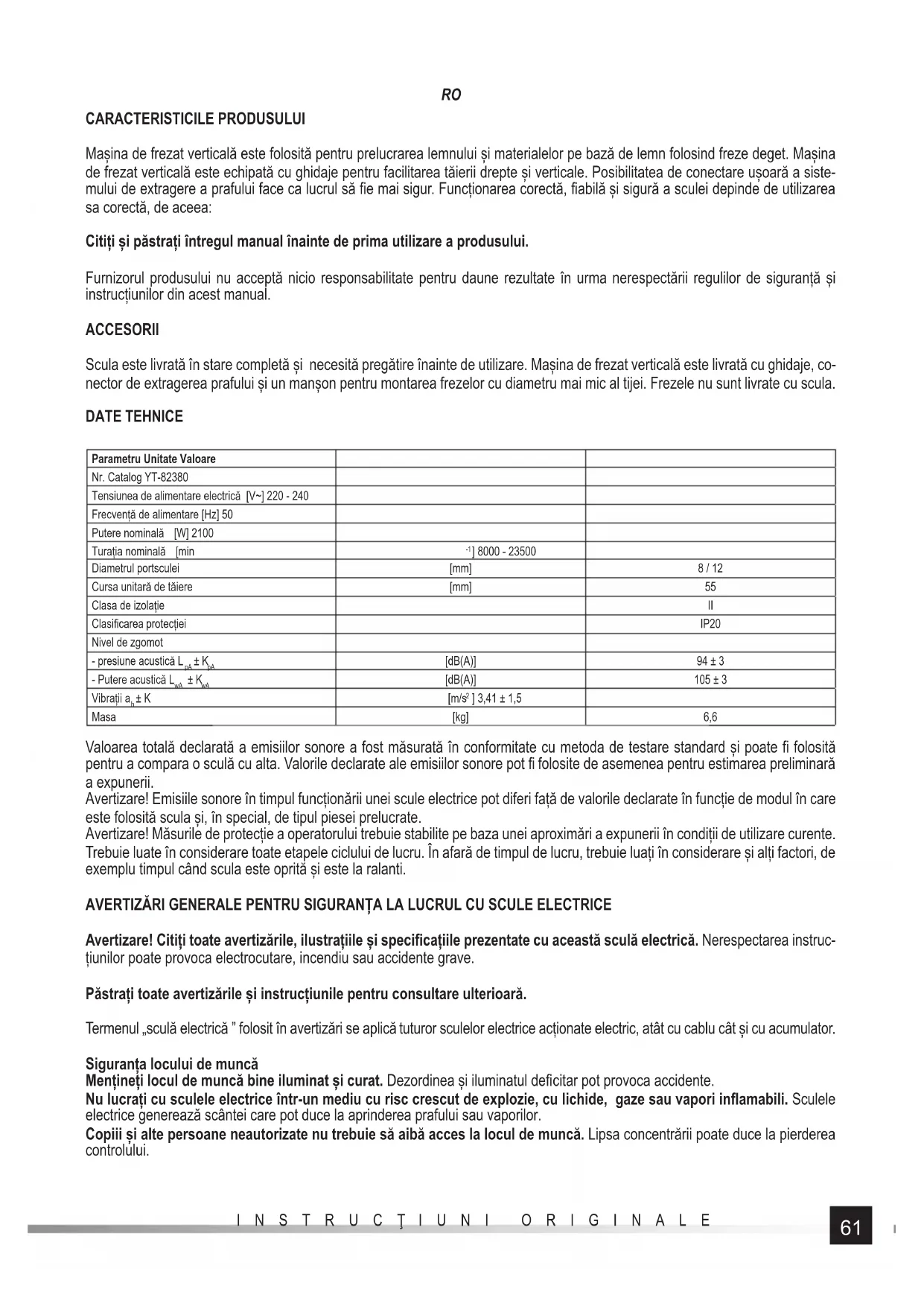

Mașina de frezat verticală este folosită pentru prelucrarea lemnului și materialelor pe bază de lemn folosind freze deget. Mașina de frezat verticală este echipată cu ghidaje pentru facilitarea tăierii drepte și verticale. Posibilitatea de conectare ușoară a sistemului de extragere a prafului face ca lucrul să fie mai sigur. Funcționarea corectă, fiabilă și sigură a sculei depinde de utilizarea sa corectă, de aceea:
Citiți și păstrați întregul manual înainte de prima utilizare a produsului.
Furnizorul produsului nu acceptă nicio responsabilitate pentru daune rezultate în urma nerespectării regulilor de siguranță și instrucțiunilor din acest manual.
ACCESORII
Scula este livrată în stare completă și necesită pregătire înainte de utilizare. Mașina de frezat verticală este livrată cu ghidaje, con- nector de extragerea prafului și un manșon pentru montarea frezelor cu diametru mai mic al tijei. Frezele nu sunt livrate cu scula.
DATE TEHNICE
| Parametru Unitate Valoare | ||
| Nr. Catalog YT-82380 | ||
| Tensiunea de alimentare electrică [V~] 220 - 240 | ||
| Frecvență de alimentare [Hz] 50 | ||
| Putere nominală [W] 2100 | ||
| Turația nominală [min] | ^-1 8000 - 23500 | |
| Diametrul portsculei | [mm] | 8 / 12 |
| Cursa unitară de tăiere | [mm] | 55 |
| Clasa de izolatie | II | |
| Clasificarea protectiei | IP20 | |
| Nivel de zgomot | ||
| - presiune acustică L_nA ± K_nA | [dB(A)] | 94 ± 3 |
| - Putere acustică L_nA ± K_nA | [dB(A)] | 105 ± 3 |
| Vibrații a_n ± K | [m/s2] 3,41 ± 1,5 | |
| Masa | [kg] | 6,6 |
Valoarea totală declarată a emisiilor sonore a fost măsurată în conformitate cu metoda de testare standard și poate fi folosită pentru a compara o sculă cu alta. Valorile declarate ale emisiilor sonore pot fi folosite de asemenea pentru estimarea preliminară a expunerii.
Avertizare! Emisiile sonore în timpul funcționării unei scule electrice pot diferi față de valorile declarate în funcție de modul în care este folosită scula și, în special, de tipul piesei prelucrate.
Avertizare! Măsurile de protecție a operatorului trebuie stabilite pe baza unei aproximări a expunerii în condiții de utilizare curente. Trebuie luate în considerare toate etapele ciclului de lucru. În afară de timpul de lucru, trebuie luați în considerare și alti factori, de exemplu timpul când scula este oprită și este la ralanti.
AVERTIZĂRI GENERALE PENTRU SIGURANTA LA LUCRUL CU SCULE ELECTRICE
Avertizare! Citiți toate avertizările, ilustrațiile și specificațiile prezentate cu această sculă electrică. Nerespectarea instrucțiunilor poate provoca electrocutare, incendiu sau accidente grave.
Păstrați toate avertizările și instrucțiunile pentru consultare ulterioară.
Termenul „sculă electrică” folosit în avertizări se aplică tuturor sculelor electrice acționate electric, atât cu cablu cât și cu accumulator.
Siguranța locului de muncă
Mentineți locul de muncă bine iluminat și curat. Dezordinea și iluminatul deficitar pot provoca accidente.
Nu lucrați cu sculele electrice într-un mediu cu risc crescut de explozie, cu lichide, gaze sau vapori inflamabili. Sculele electrice generează scântei care pot duce la aprinderea prafului sau vaporilor.
Copii și alte persoane neautorizate nu trebuie să aibă acces la locul de muncă. Lipsa concentrării poate duce la pierderea controlului.
RO
Siguranța electrică
Ștecherul cablului electric trebuie să corespundă prizei electrice. Nu trebuie să modificați în niciun fel ștecherul. Nu folosiți adaptoare la alimentarea sculelor electrice. Un ștecher nemodificat care se potriveste în priză reduce riscul de electrocutare.
Evitați contactul cu suprafețe împământate, cum sunt conductele, caloriferele și refrigeratoarele. Împământarea corpului crește riscul de electrocutare.
Nu expuneți sculele electrice la contactul cu precipitații atmosferice sau umiditatea. Apa și umiditatea care pătrund în interiorul sculei electrice cresc riscul de electrocutare.
Nu suprasolicitați cablul de alimentare. Nu folosiți cablul de alimentare pentru a transporta produsul, a conecta sau deconecta ștecherul la sau de la priză. Evitați contactul cablului de alimentare cu căldura, uleiurile, muchii ascuțite și piese în mișcare. Deteriorarea sau încurcarea cablului de alimentare cresc riscul de electrocutare.
În cazul lucrului în afara încăperilor închise, folosiți cabluri prelungitoare destinate lucrului la exterior. Utilizarea de cabluri prelungitoare destinate lucrului la exterior reduce riscul de electrocutare.
Când utilizarea unei scule electrice într-un mediu umed este inevitabilă, folositi pentru protecție electrică un dispozitiv de siguranță diferențial pentru curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare.
Siguranța personală
Fiți atenți, acordați atenție la ce faceți și recurgeți la bunul simț în timp ce lucrați cu scula electrică. Nu folositi o sculă electrică când sunteți obosit sau sub influența alcoolului sau medicamentelor. Chiar și un singur moment de neatenție în timpul lucrului poate duce la accidente personale grave.
Folosiți echipament de protecție personal. Folosiți protecție pentru ochi. Utilizarea echipamentului de protecție personal cum sunt măștile de praf, încăltămintea antiderapantă, căștile și protectiile pentru urechi reduc riscul unor accidente personale grave.
Preveniți pornirea accidentală. Asigurați-vă că comutatorul electric este în poziția „Off” înainte de conectarea alimentării electrice și/sau acumulatorului, ridicării sau deplasării sculei electrice. Deplasarea sculei electrice cu degetul pe comutator sau alimentarea sculei electrice, când comutatorul este pe poziția „on” poate duce la accidente grave.
Inainte de pornirea sculei electrice îndepărtați toate cheile și alte unelte folosite pentru ajustarea sa. O cheie lăsată pe piesele rotative ale sculei electrice poate duce la accidente grave.
Nu vă întindeți și nu vă aplecați prea mult. Păstrați-vă permanent postura adecvată și echilibrul. Aceasta vă va permite un control mai ușor asupra sculei electrice în cazul unor situații de lucru neașteptate.
Imbrăcați-vă corespunzător. Nu purtați haine largi și bijuterii. Feriți-vă părul și hainele de piesele în mișcare ale sculei electrice. Hainele largi, bijuteriile sau părul lung pot fi prinse de piesele în mișcare.
Dacă dispozitivele sunt echipate pentru conectarea unui sistem de extragere sau colectare a prafului, asigurați-vă că ele sunt conectate și folosite în mod corespunzător. Utilizarea unui dispozitiv de extragere a prafului reduce riscurile legate de praf.
Nu vă bazați pe experiența acumulată prin zur frecventă a sculei electrice să vă facă mai neatenți și să ignorați regulile de siguranță. Utilizarea neatentă poate duce la accidente grave într-o fracțiune de secundă.
Utilizarea t îngrijirea sculei electrice
Nu suprasolicitați scula electrică . Folositi scula electrică corespunzătoare pentru aplicația aleasă. Scula electrică corespunzătoare va asigura o lucrare mai bună și mai sigură dacă este folosită în conformitate cu sarcina pentru care a fost proiectată.
Nu folosiți scula, dacă comutatorul electric nu permite pornirea și oprirea sa. O sculă electrică, care nu poate fi controlată prin intermediul comutatorului este periculoasă și trebuie returnată pentru reparații.
Deconectați stecherul de la priză și/sau scoateți acumulatorul dacă se poate detașa de la scula electrică înainte de ajustarea, înlocuirea accesoriiilor sau depozitarea sculei electrice. Asemenea măsuri preventive vă permit să evitați pornirea accidentală a sculei electrice.
Nu lăsați scula electrică la îndemâna copiilor, nu lăsați persoanele care nu știu cum se lucrează cu scula electrică sau nu cunosc aceste instrucțiuni să folosească scula electrică . Sculele electrice sunt periculoase în mâinile unor utilizatori neinstruiti.
Întrețineți sculele electrice și accesoriiile. Verificați scula electrică să nu prezinte nepotriviri sau blocaje ale pieselor în mișcare, deteriorări ale pieselor sau alte probleme care ar putea afecta funcționarea sculei electrice. Defecțiunile trebuie remediate înainte de zur sculei electrice. Multe accidente sunt cauzate de scule electrice.ncorect întretinute.
Păstrați sculele tăietoare în stare ascuțită și curate. Sculele tăietoare corect întreținute, cu muchii ascuțite, sunt mai puțin predispuse la blocare și sunt mai ușor de controlat în timpul lucrului.
Folositi scule electrice, accesorii și unelte etc. în conformitate cu aceste instrucțiuni, luând în considerare tipul și condițiile de lucru. Utilizarea sculelor pentru alte lucrări în afara celor pentru care sunt destinate poate duce la situații periculoase.
Mânerele și suprafețele de prindere trebuie să fie uscate, curate și fără ulei sau grăsimi. Mânerele și suprafețele de prindere alunecoase nu permit funcționarea sigură și controlul asupra sculei electrice în situații periculoase.
Reparații
Reparați scula electrică doar la centre de service autorizate, folosind doar piese de schimb originale. Aceasta asigură siguranța corespunzătoare a sculei electrice.
RO
AVERTIZĂRI SUPLIMENTARE DE SIGURANTĂ PENTRU MAŞINA DE FREZAT VERTICALĂ
Tineți scula de suprafetele izolate ale mânerului deoarece scula poate intra în contact cu propriul său cablu de alimentare. Tăierea unui cablul sub tensiune poate duce la punerea sub tensiune a pieselor metalice și la electrocutarea operatorului. Folosiți cleme sau alte mijloace adecvate pentru fixarea și asigurarea piesei de lucru pe o platformă stabilă. Tinerea piesei de lucru cu mâinile sau alte părți ale corpului duce la instabilitate și poate duce la pierderea controlului.
Scopul de utilizare a sculei
Scula este folosită pentru prelucrarea lemnului prin intermediul frezelor deget deplasate deasupra piesei de lucru, pe suprafața sa. De asemenea, este posibil să se proceseze materiale lemnoase ca de exemplu MDF, plăci OSB, placaj, etc.
Este interzisă prelucrarea altor materiale în afară de lemn și materiale lemnoase, ca de exemplu plastic sau metale. Nu folosiți scula ca pe o sculă fixă sau ca sistem de antrenare pentru alte scule. Utilizatorul este responsabil pentru toate daunele produse prin utilizarea necorespunzătoare a sculei.
Riscuri reziduale
Chiar dacă scula este folosită corect, există riscuri reziduale care nu pot fi evitate. Următoarele riscuri rezultă prin constructția și utilizarea sculei: contactul cu freza aflată în mișcare de rotație; aruncarea frezei montate sau a unor părți ale sale; proiectarea prafului și a bucăților de lemn; inhalarea prafului generat în timpul lucrului; electrocutare la atingerea părților neizolate ale sculei. Nerespectarea instrucțiunilor din acest manual poate duce la alte pericole din cauza utilizării necorespunzătoare.
Instrucțiuni de siguranță suplimentare
Țineți întotdeauna scula de mânerele izolate atunci când lucrați cu ea. Freza montată poate intra în contact cu cablul de alimentare al sculei sau cu alt cablu sub tensiune. Asemenea contact poate duce la punerea sub tensiune a pieselor neizolate ale sculei și la electrocutarea operatorului.
Întotdeauna fixați piesele de lucru pe o bază stabilă, de exemplu o masă de lucru. Niciodată nu țineți piesa de lucru cu mâinile, picioarele sau alte părți ale corpului. Prinderea corectă a piesei de lucru va reduce riscul de pierdere a controlului asupra sculei și de contact al corpului cu piesele în mișcare ale sculei. La prelucrarea pieselor lungi, susțineți-le în apropiere de punctul de prelucrare și de capete. Piesele de lucru lungi au tendința să de încovoiaie sub propria greutate. Suporturile trebuie plasate astfel încât, prin îndoirea părților componente, să nu se blocheze scula.
Folosiți doar freze cu diametre ale tijelor specificate în manual. Nu prelucrați tija frezei pentru a o face să se potrivească în suportul sculei. Folosiți suportul și mandrina care corespund diametrului tijei. Înainte de instalarea frezei, asigurați-vă că turația ei este mai mare sau egală cu turația sculei.
Prelucrarea unor materiale poate genera praf, care este dăunător la inhalare. Folosiți întotdeauna măști de praf în timpul lucrului. Trebuie de asemenea să conectați scula la sistemul de extragere a prafului, întotdeauna când acest lucru este posibil.
Verificați dacă scula și accesoriiile montate sunt deteriorate, înainte de fiecare utilizare. În cazul în care observați vreo deteriorare, nu începeți lucrul înainte de remedierea acesteia. Acordați o atenție specială cablului de alimentare. Cablul de alimentare nu poate fi reparat și trebuie înlocuit integral. Înlocuirea trebuie făcută la un centru de service autorizat. Trageți întotdeauna ștecherul din priză ținând doar de carcasa acestuia, niciodată nu trageți de cablu.
Purtați echipament individual de protecție în timpul lucrului: protecție pentru ochi, protecție auditivă, îmbrăcăminte de protecție cu mâneci și pantaloni lungi, mănuși de protecție și încăltăminte cu tălpi antiderapante. Părul lung trebuie prins.
Toate activitățile în legătură cu asamblarea și reglarea trebuie făcute cu cablul de alimentare deconectat. Cablul de alimentare trebuie deconectat de la priză. Asigurați-vă că comutatorul este în poziția OFF înainte de conectarea sculei la sursa de alimentare electrică.
Înainte de utilizarea frezelor, asigurati-vă că muchiile tăietoare nu prezintă deteriorări și sunt ascuțite corespunzător. Muchiile tăietoare deteriorate pot provoca ricoșarea frezei de pe piesa de lucru, pot duce la rezultate neuniforme ale lucrului și la fisurarea frezei. În cazul în care muchiile tăietoare au imperfectiuni, este necesar să se apese freza cu forță mai mare pe piesa de lucru, ceea ce poate duce la arderea piesei de lucru și la spargerea frezei.
Nu folosiți freze cu diametru mai mare decât dimensiunile orificiului bazei. După montarea frezei în axul mașinii de frezat verticale, aceasta nu trebuie să blocheze coborârea și ridicarea carcasei mașinii de frezat verticale.
UTILIZAREA SCULEI
Pregătirea pentru funcționare
Scoateti scula și accesoriiile din ambalaj și eliminati ambalajul.
Din cauza dimensiunii reduse a ambalajului, mașina de frezat verticală este livrată cu setarea în poziția cea mai coborâtă. Puneti mașina de frezat verticală pe placa de talpă și apoi țineți partea superioară a carcasei cu o mână și, folosind cealaltă mână, rotiți maneta de blocare a cursei în sens invers acelor de ceasornic (II). Arcurile din bride vor ridica carcasa mașinii de frezat verticale. Folosiți mâna de deasupra carcasei pentru a genera o rezistență ușoară astfel încât ridicarea să nu fie prea bruscă.
Desfășurați complet cablul de alimentare.
Conectarea adaptorului extractorului de praf
Adaptorul sistemului de extragere a prafului constă în două componente: un conector transparent pentru sistemul de extragerea
RO
prafului și o placă de montare din metal. Sistemul de extragere a prafului poate fi folosit doar pentru freze cu diametru mai mic decât cel al orifi ciului din placa de montare.
Adaptorul trebuie montat pe deschiderea din partea superioară a plăcii tălpii astfel încât conexiunea sistemului de extragerea prafului să fie orientat întotdeauna dinspre sau spre operator (III). Fixați adaptorul cu şuruburi. Nu strângeți şuruburile prea tare pentru a evita deteriorarea filetelor și garniturilor.
Ca sistem de extragerea prafului se poate folosi un aspirator industrial. Nu Se recomandă să folositi un aspirator de menaj de- oarece acesta nu este adecvat pentru a absorbi praful generat în timpul prelucrării lemnului și poate fi deteriorat în timpul lucrului. Conectați întotdeauna un furtun flexibil la conexiunea sculei, care să permită funcționarea liberă a sculei. Plasați furtunul astfel încât stânga nu intre în contact cu accesoriul introdus în mandrină, în timpul funcționării. În cazul în care diametrul furtunului ventilatorului diferă de diametrul conexiunii, folositi adaptorul (disponibil separat).
Instalarea plăcii şablon
Placa şablon permite täierea unei forme pe baza şablonului. Placa trebuie montată de la partea de jos a plăcii de talpă a mașinii de frezat verticale astfel încât manşonul din centrul plăcii să fie orientat în jos (IV). Punetți adaptorul extractorului de praf peste placa tălpii și strângeti şuruburile. Nu strângeti şuruburile prea tare pentru a evita deteriorarea adaptorului. La ghidarea mașinii de frezat verticale, apăsați manşonul plăcii ferm pe şablon (V). Materialul tăiat pe baza şablonului va avea dimensiuni ușor diferite de cele ale şablonului. Aceasta, deoarece diametrul frezei trebuie să fie mai mic decât diametrul manşonului plăcii şablon.
Asamblarea și dezasamblarea frezei
Avertizare! Din cauza riscului de accidentare cu muchiile ascuțite ale frezei, toate operațiile de montare trebuie făcute cu mănuși de protectie.
Alegeti freza cu diametrul tijei specificat în tabelul cu date tehnice. Apăsați și țineți apăsat butonul de blocare a axului și deșurubati piulița mandrină (VI folosind o cheie. În cazul în care diametrul tijei frezei este mai mic decât manșonul din interiorul mandrinei, folosiți manșonul reductor livrat cu produsul (VII). Mandrina și freza trebuie înșurubate pe filetul axului apoi, apăsând și ținând apăsat blocăjul axului, strângeți mandrina ferm și sigur folosind o cheie (VIII).
Pentru demontarea frezei, urmati procedura de mai sus în ordine inversă.
Montarea ghidajului de tăiere paralelă
Acest ghidaj permite să tăiați ușor margini sau şanfrenuri drepte. Ghidajul este compus dintr-o placă opritor și două bare. Deşurubați complet ambele şuruburi de la capetele barelor de extensie. Apoi fixați barele la placa opritor folosind şuruburi (IX). Puneti şaibele plate și elastice sub capetele şuruburilor pentru a preveni desfacerea şuruburilor în timpul funcționării din cauza vibrațiilor. Barele trebuie să fie orientate în același sens cu placa opritor.
Introduceți barele în orificiile din placa tălpii carcasei, apoi blocați poziția ghidajului strângând şuruburile în placa tălpii (X).
Montarea ghidajului de tăiere circulară
Ghidajul uşurează tăierea cercurilor și curbelor. Ghidajul este compus dintr-o bară și o clemă cu ac. Introduceți bara prin orificiile din placa tălpii mașinii de frezat verticale și fixați-o în această poziție cu ajutorul șuruburilor. Treceți clema cu ac pe capătul barei fără șurub și asigurați-o strângând piulița fluture (XI). Ajustați poziția acului astfel încât capătul ascuțit să asigure susținere sigură la efectuarea tăierii circulare. Întotdeauna blocați poziția acului strângând piulița fluture.
Setarea cursei unitară de tăiere
Cursa unitară de tăiere este folosită pentru a seta adâncimea de tăiere. Asigurati-vă maneta de blocare a cursei nu este blocată și că carcasa mașinii de frezat verticale se poate deplasa liber față de placa tălpii. Slăbiți butonul de blocare a limitatorului de adâncime. Setați poziția limitatorului de adâncime prin rotirea sa (XII). Poziția se poate citi în fereastra carcasei (XIII). Limitatorul de adâncime este echipat de asemenea cu un șurub micrometric care permite setarea precisă a adâncimii de tăiere prin intermediul unei bare suplimentare care iese din limitatorul de adâncime. Rotirea șurubului este gradată în milimetri din lungimea de extindere a barei. Limitatorul de adâncime se sprijină pe placa opritoare rotativă aflată în placa tălpii (XIV). Placa trebuie să fie rotită astfel încât să se seteze adâncimea de tăiere dorită.
Carcasa maşinii de frezat verticale în poziția sa inferioară trebuie blocată rotind maneta de blocare a cursei în sensul acelor de ceasornic atât de mult cât se poate.
Reglarea turației (XV)
Turația mașinii de frezat verticale poate fi ajustată în limitele specificate în tabelul cu date tehnice. Turația este setată folosind butonul. Cu cât numărul vizibil pe buton este mai mare, cu atât este mai mare turația. Turația trebuie selectată în conformitate cu tipul de piesă de lucru și diametrul frezei. Cu cât este mai mic diametrul frezei și cu cât este mai dur lemnul, cu atât se poate seta o turație mai mare. Vă rugăm să rețineți însă că o turație prea mare poate duce la arderea lemnului. Se recomandă să testați funcționarea pe un material de încercare, înainte de a începe lucrul.
Avertizare! Nu modificați setarea turatiei în timp ce scula funcționează și este sub sarcină.
Pornirea și oprirea sculei
Înainte de pornirea maşinii de frezat verticale, țineți-o cu ambele mâini de mânere și asigurați-vă că freza nu intră în contact cu
RO
vreun obiect. Mașina de frezat verticală se pornește apăsând și ținând apăsat comutatorul pornit/oprit. Țineți mașina de frezat verticală în funcțiune timp de aproximativ 30 de secunde înainte de începerea lucrului. Puteți începe lucrul în cazul în care nu se constată simptome anormale în această perioadă, ca de exemplu vibrații crescute, zgomote puternice, miroșuri sau fum degajate de sculă.
Scula se opreşte eliberând comutatorul pornit/oprit. După eliberarea comutatorului, freza se mai roteşte un timp. Aşteptați ca rotația frezei să înceteze complet înainte de a o demonta.
Comutatorul pornit/oprit are un blocaj de siguranță care previne apăsarea neintenționată. Înainte de apăsarea comutatorului pornit/oprit, apăsați și țineți apăsat butonul de blocare și apoi apăsați comutatorul pornit/oprit. Nu este necesar să mai țineți apăsat butonul de blocare.
Tăierea (XVI)
Sensul de rotație al axului este indicat de o săgeată pe placa tălpii și pe carcasă. Tăierea trebuie efectuată în sens invers acelor de ceasornic pentru tăieturi exterioare și în sensul acelor de ceasornic pentru tăieturi interioare. Acest lucru împiedică freza să ricoșeze și asigură un rezultat bun al tăierii.
Turația mașinii de frezat verticale trebuie ajustate experimental, se recomandă să efectuați teste pe resturi de material de același fel cu cel al piesa de lucru. Cu cât turația este mai redusă, cu atât rezultatul tăierii este mai bun. Cu toate aceasta, o turație prea mică poate duce la arderea suprafetei și poate lăsa semne permanente pe suprafață.
Tăierea paralel cu marginile (XVII)
În cazul unei asemenea tăieri, una dintre muchiile piesei de lucru trebuie folosită ca linie de referință pentru ghidarea mașinii de frezat verticale. Setați adâncimea de tăiere, setați ghidul pentru tăiere paralelă în poziția dorită, așezați placa de ghidare pe marginea piesei de lucru și apoi deplasați masina de frezat verticală Astfel încât placa opritor să se sprijine întotdeauna pe muchie pe întreaga sa lungime. Tăietura va fi paralelă cu muchia.
Tăierea circulară (XVIII)
În acest proces de tăiere, punctul pivot este folosit ca centru al cercului care determină traseul de tăiere. Setați adâncimea de tăiere, setați ghidajul pentru tăiere circulară în poziția dorită și setați acul în punctul care va fi centrul cercului. Dacă este posibil, faceți o mică crestătură, Astfel încât lama acului să aibă un suport mai bun. Apoi deplasați mașina de frezat verticală în jurul cercului a cărui rază va fi distanța între axul acului în axul mașinii de frezat verticale.
Sfaturi pentru tăiere
În timpul tăieri, mașina de frezat verticală trebuie ghidată printr-o mișcare lină, la viteză constantă. Cu cât mișcarea de ghidare este mai lină, cu atât este mai bună calitatea tăieturii.
Evitați lovirea piesei de lucru cu freza.
Lăsați mașina de frezat verticală să atingă turația integrală și doar apoi începeți lucrul asupra materialului.
În cazul în care tăierea trebuie continuată, introducți freza din nou în tăietură, la viteza sa integrală. Acest lucru va împiedica blocarea frezei în piesa de lucru.
ÎNTRETINERE ŞI REVIZIE
ATENTIE! Înainte de a efectua orice reglare, activitate de service sau de întreținere, scoateți scula din priză. După ce terminați lucrul cu piesa/materialul de tăiat, inspectați scula electrică să nu fie deteriorată inspectând exteriorul și carcasa și mânerele. Verificați cablul de alimentare și manșonul de cauciuc, acționarea comutatorului ON/OFF (pornit/oprit), fantele de ventilație să nu fie înfundate, periile motorului să nu prezinte scântei, zgomotul rulmenților și al antrenării și pornirea și funcționarea sculei electrice. În timpul perioadei de garanție, utilizatorul nu are voie să demonteze scula sau să înlocuiască componente sau piese, deoarece aceasta duce la pierderea drepturilor de garanție. Orice nereguli identificate în timpul verificării sau funcționării înseamnă că trebuie efectuată remedierea la centrul de service. Pentru aceasta, contactați producătorul. După ce ați terminat lucrul, curățați carcasa, fantele de ventilație, toate mânerele și apărătorile cu aer comprimat (la presiune maximă de 0,3 MPa), cu o perie sau o lavetă uscată. Nu folositi produse chimice sau lichide de curățare. Nu folositi obiecte ascuțite pentru curățare. Scoateți discul fierăstrăului circular și curățați în interiorul apărătorilor, prinderea discului, discul în sine de praț și alte impurități generate în timpul funcționării. Curățați mânerele, butoanele și alte piese de reglare cu o lavetă uscată, curată.
CARACTERÍSTICAS DEL PRODUCTO
Declarăm și garantăm pe proprie răspundere că produsele următoare:
Maşină de frezat; 220-240 V\~; 50 Hz; 2100 W; 8 / 12 mm; 8000 - 23500 min ^-1 ; cod articol. YT-82380
satisfac cerințele Standardelor europene / Specificațiilor tehnice următoare:
EN 62841-1:2015
EN 62841-2-17:2017
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
și satisfac cerințele Directivelor europene următoare:
2006/42/WE Directiva pentru utilaje și dispositive de siguranță
2014/30/UE Directiva privind compatibilitatea electromagnetică (EMC)
2011/65/UE Restrictia utilizării unor substanțe periculoase
Număr de serie: se referă la toate numere de serie ale articolelor specificate în această declarație
Ultimele două cifre ale anului în care s-a aplicat marcarea: 19
Persoana autorizată să întocmească dosarul tehnic:
Tomasz Zych
TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polonia
Wrocław, 2022.01.03
(locul și data emiterii)

