Typ produktu	Ponorná frézka (frézka na dřevo)
Značka	Yato
Model	YT-82380
Napájecí napětí	220-240 V ~
Frekvence	50 Hz
Jmenovitý příkon	2100 W
Otáčky naprázdno	8000 - 23500 min⁻¹
Rozměr upínání nástroje (sklíčidlo)	8 mm / 12 mm
Zdvih frézovací jednotky	55 mm
Hmotnost	6,6 kg
Třída ochrany	II (dvojitá izolace)
Stupeň krytí	IP20
Hladina akustického tlaku (LpA ± KpA)	94 ± 3 dB(A)
Hladina akustického výkonu (LwA ± KwA)	105 ± 3 dB(A)
Hladina vibrací (ah ± K)	3,41 ± 1,5 m/s²
Obráběné materiály	Dřevo a materiály na bázi dřeva (MDF, dřevotříska, překližka)
Dodávané příslušenství	Paralelní frézovací vodítko, kružidlo, adaptér odsávání prachu, šablonová deska, redukční pouzdro, upínací klíč
Hlavní funkce	Frézování profilů, drážek, kopírování podle šablony, kružité a paralelní frézování
Nastavení otáček	Plynulá elektronická regulace
Nastavení hloubky	Hloubkoměr s mikrometrem, otočný doraz
Blokování vřetena	Ano, pro výměnu frézy
Údržba a čištění	Čistěte ventilační otvory stlačeným vzduchem (max 0,3 MPa) nebo kartáčem; nepoužívejte chemické prostředky
Záruka	Záruka výrobce dle podmínek; demontáž uživatelem ruší záruku

Často kladené otázky - YT-82380 Yato

Jak vyměnit frézu na ponorné frézce Yato YT-82380?

Odpojte nástroj. Stiskněte a podržte tlačítko blokování vřetena. Povolte matici sklíčidla pomocí přiloženého klíče. Vložte novou frézu (průměr stopky 8 nebo 12 mm) a případně použijte redukční pouzdro. Pevně utáhněte matici při současném držení zablokovaného vřetena. Používejte ochranné rukavice.

Jak nastavit hloubku frézování?

Povolte otočný knoflík zámku hloubkoměru. Otáčením nastavovacího knoflíku hloubkoměru odečtěte hloubku v okénku. K jemnému nastavení použijte mikrometrický knoflík. Otočný doraz v základně umožňuje předvolbu více úrovní. Po nastavení uzamkněte zdvih otočením páčky zámku ve směru hodinových ručiček.

Jaké příslušenství je dodáváno s ponornou frézkou YT-82380?

Ponorná frézka je dodávána s: paralelním vodítkem, kružidlem (tyč a jehlový upínač), adaptérem odsávání prachu, šablonovou deskou, redukčním pouzdrem pro frézy 8 mm, upínacím klíčem a návodem k použití. Frézy nejsou součástí balení.

Jak připojit vysavač k ponorné frézce?

Namontujte adaptér odsávání prachu do otvoru v patce a nasměrujte připojovací hrdlo dozadu nebo směrem k obsluze. Upevněte jej přiloženými šrouby. Použijte průmyslový vysavač (ne běžný domácí vysavač) a připojte hadici k hrdlu. Ujistěte se, že hadice nebrání pohybu.

Jaká bezpečnostní opatření mám dodržet před použitím ponorné frézky?

Používejte ochranné brýle, respirátor proti prachu, rukavice, ochranu sluchu a přiléhavé oblečení. Dlouhé vlasy si svažte. Zkontrolujte, zda je fréza pevně utažena a zda není poškozen kabel. Ujistěte se, že je obrobek pevně uchycen. Nenoste šperky.

Jaké materiály lze touto ponornou frézkou obrábět?

Je určena pro masivní dřevo a materiály na bázi dřeva, jako je MDF, dřevotříska a překližka. Nepoužívejte na plast, kov nebo jiné materiály. Nedodržení může poškodit nástroj nebo způsobit zranění.

Jak používat paralelní frézovací vodítko?

Připevněte dvě tyče k přídržné desce pomocí dodaných šroubů a podložek. Zasuňte tyče do otvorů v základně ponorné frézky a utáhněte šrouby. Nastavte požadovanou vzdálenost mezi frézou a okrajem obrobku. Během frézování udržujte přídržnou desku v kontaktu s okrajem obrobku.

Co dělat, když ponorná frézka nefunguje?

Nejprve zkontrolujte, zda je zástrčka pod napětím a zda není poškozen kabel. Ujistěte se, že je stisknut bezpečnostní zámek spouště (tlačítko zámku) před stisknutím spouště. Pokud stále nefunguje, kontaktujte autorizovaný servis. Nepokoušejte se ji sami opravit.

Jak nastavit otáčky ponorné frézky?

Otáčky se nastavují otočným knoflíkem na zadní straně přístroje. Čím vyšší číslo, tím vyšší otáčky. Rozsah je 8000 až 23500 ot./min. Zvolte otáčky odpovídající materiálu a průměru frézy. Proveďte zkušební řez na odpadu. Nikdy neměňte nastavení při zatížení.

Jak udržovat ponornou frézku YT-82380?

Před každou údržbou odpojte nástroj od sítě. Pravidelně čistěte ventilační štěrbiny stlačeným vzduchem (max 0,3 MPa) nebo měkkým kartáčem. Otřete kryt, rukojeť a spínače suchým hadříkem. Nepoužívejte chemické prostředky ani ostré předměty. V případě poruchy nechte zkontrolovat uhlíky a ložiska odborníkem.

NÁVOD K OBSLUZE YT-82380 Yato

1. patka frézy

2. rukojet

3. vypínač

4. blokáda vypínače

5. vodicí tyč

6. dorazová deska

7. adaptér pro odsávání prachu

8. upevňovací deska šablony

9. redukční objímka

10. matice úchytu frézy

11. jehlová svorka

12. fréza

13. páka blokády zdvihu frézy

14. otočný knoflík blokády hloubkoměru

15. regulátor hloubkoměru

16. mikrometrický otočný knofl ík

17. otočná dorazová deska

18. regulátor rychlosti

19. šablona

20. obráběný materiál

SK

1. noha

2. držiak

3. vypínač

4. blokáda zapínača

5. vodiaci tyč

6. vodiaca lista

7. adaptér odsávania prachu

8. doska vzoru

9. redukčné hrdlo

10. matica skľučovadla frézy

11. svorka s ihlou

12. fréza

13. páka blokády zdvihu

14. koliesko blokády hibkomera

15. regulátor híbkomera

16. mikrometrické koliesko

17. otočná vodiaca lišta

18. regulátor rýchlosti

19. vzor

20. obrábaný materiál

H

Druhá třída elektrické bezpečnosti

Přečtet návod k použití

Prečítat' návod k obsluhe

Olvasni utasítást

Citeşti instructunile

Lea la instrucción

Používejte ochranné rukavice

Používajte ochranné rukavice

Používej ochranné brýle

Používej chrániče sluchu

Používaj chrániče sluchu

Tento symbol informuje, že je zakázáno likvidovat použité elektrické a elektronické zařizení (včetně baterií a akumulátorů) společně s jiným odpadem. Použité zařizení by mělo být shromaždováno selektivně a odesíláno na sběrné místo, aby byla zajištěna jeho recyklace a využití, aby se snižilo množství odpadu a snižil stupeň využívání přirodních zdrojů. Nekontrolované uvolňování nebezpečných složek obsažených v elektrických a elektronických zařizeních může představovat hrozbu pro lidské zdravi a způsobit negativní změny v přirodním prostředí. Domácnost hraje důležitou roli při přispívání k opětovnému použití a využití, včetně recyklace použitého zařizení. Další informace o vhodných způsobech recyklace Vám poskytne místní úřad nebo prodejce.

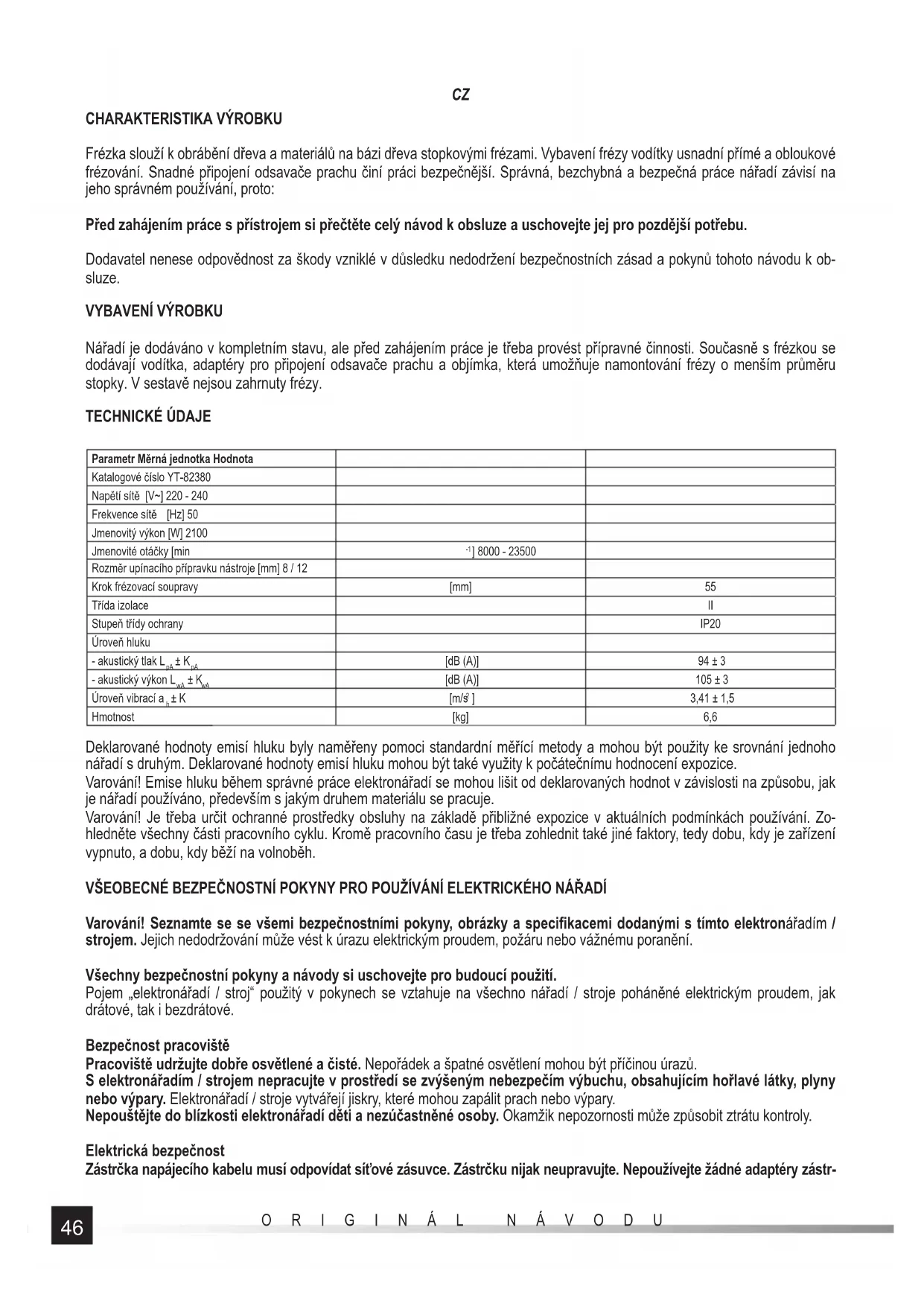

Frézka slouží k obrábění dřeva a materiálů na bázi dřeva stopkovými frézami. Vybavení frézy vodítky usnadní přímé a obloukové frézování. Snadné připojení odsavače prachu činí práci bezpečnější. Správná, bezchybná a bezpečná práce nářadí závisí na jeho správném používání, proto:

Před zahájením práce s přístrojem si přečtěte celý návod k obsluze a uschovejte jej pro pozdější potřebu.

Dodavatel nenese odpovědnost za škody vzniklé v důsledku nedodržení bezpečnostních zásad a pokynů tohoto návodu k obsluze.

VYBAVENÍ VÝROBKU

Nářadí je dodáváno v kompletním stavu, ale před zahájením práce je třeba provést připravné činnosti. Současně s frézkou se dodávají vodítka, adaptéry pro připojení odsavače prachu a objímka, která umožňuje namontování frézy o menším průměru stopky. V sestavě nejsou zahrnuty frézy.

TECHNICKÉ ÚDAJE

Parametr Měrná jednotka Hodnota
Katalogové číslo YT-82380
Napětí sítě [V~] 220 - 240
Frekvence sítě [Hz] 50
Jmenovitý výkon [W] 2100
Jmenovité otáčky [min	^-1 ] 8000 - 23500
Rozměr upínacího přípravku nástroje [mm] 8 / 12
Krok frézovací soupravy	[mm]	55
Třída izolace		II
Stupeň třídy ochrany		IP20
Úroveň hluku
- akustický tlak L_pA ± K_pA	[dB (A)]	94 ± 3
- akustický výkon L_wA ± K_wA	[dB (A)]	105 ± 3
Úroveň vibrací a _n ± K	[m/s ^2 ]	3,41 ± 1,5
Hmotnost	[kg]	6,6

Deklarované hodnoty emisí hluku byly naměřeny pomoci standardní měřící metody a mohou být použity ke srovnání jednoho nářadí s druhým. Deklarované hodnoty emisí hluku mohou být také využity k počátečnímu hodnocení expozice.

Varování! Emise hluku během správné práce elektronářadí se mohou lišit od deklarovaných hodnot v závislosti na způsobu, jak je nářadí používáno, především s jakým druhem materiálu se pracuje.

Varování! Je třeba určit ochranné prostředky obsluhy na základě přibližné expozice v aktuálních podmínkách používání. Zohledněte všechny části pracovního cyklu. Kromě pracovního času je třeba zohlednit také jiné faktory, tedy dobu, kdy je zařízení vypnuto, a dobu, kdy běží na volnoběh.

VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY PRO POUŽÍVÁNÍ ELEKTRICKÉHO NÁŘADÍ

Varování! Seznamte se se všemi bezpečnostními pokyny, obrázky a specifikacemi dodanými s tímto elektronářadím / strojem. Jejich nedodržování může vést k úrazu elektrickým proudem, požáru nebo vážnému poranění.

Všechny bezpečnostní pokyny a návody si uschovejte pro budoucí použití.

Pojem „elektronářadí / stroj“ použitý v pokynech se vztahuje na všechno nářadí / stroje poháněné elektrickým proudem, jak drátové, tak i bezdrátové.

Bezpečnost pracoviště

Pracoviště udržujte dobře osvětlené a čisté. Nepořádek a špatné osvětlení mohou být příčinou úrazů.

S elektronářadím / strojem nepracujte v prostředí se zvýšeným nebezpečím výbuchu, obsahujícím hořlavé látky, plyny nebo výpary. Elektronářadí / stroje vytvářejí jiskry, které mohou zapálit prach nebo výpary.

Nepouštějte do blízkosti elektronářadí děti a nezúčastněné osoby. Okamžik nepozornosti může způsobit ztrátu kontroly.

Elektrická bezpečnost

Zástrčka napájecího kabelu musí odpovídat síťové zásuvce. Zástrčku nijak neupravujte. Nepoužívejte žádné adaptéry zástr-

CZ

čky s uzemněným elektronářadím / strojem. Neupravená zástrčka odpovídající zásuvce snižuje riziko úrazu elektrickým proudem.

Zabraňte styku těla s uzemněnými předměty, jako jsou trubky, radiátory a chladničky. Uzemněné tělo zvyšuje nebezpečí úrazu elektrickým proudem.

Nevystavujte elektronářadí / stroj atmosférickým vlivům nebo vlhkosti. Voda a vlhkost, které proniknou dovnitř elektronářadí / stroje, zvyšují nebezpečí úrazu elektrickým proudem.

Nepřetěžujte napájecí kabel. Nepoužívejte jej pro přenášení, tažení nebo odpojování zástrčky ze síťové zásuvky. Zabraňte styku napájecího kabelu s teplem, oleji, ostrými hranami a rotujícími částmi. Poškození nebo zamotání napájecího kabelu zvyšuje nebezpečí úrazu elektrickým proudem.

Při práci venku používejte prodlužovací kabely určené pro venkovní použití. Použití venkovního prodlužovacího kabelu snižuje riziko úrazu elektrickým proudem.

V případě, že elektronářadí / stroj musíte použít ve vlhkém prostředí, použijte jako ochranu proudový chránič (RCD). Použití RCD snižuje nebezpečí úrazu elektrickým proudem.

Osobní bezpečnost

Bud'te opatrní, dávejte pozor na to, co děláte a používejte zdravý rozum při práci s elektronářadím / strojem. Elektronářadí / stroj nepoužívejte, když jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Dokonce i sebemenší nepozornost při práci může způsobit vážný úraz.

Používejte osobní ochranné prostředky. Vždy pracujte s ochranou zraku. Používání osobních ochranných prostředků, jako jsou protiprachové masky, neklouzavá ochranná obuv, přilby a chrániče sluchu snižují nebezpečí vážného poranění.

Zabraňte náhodnému spuštění. Ujistěte se, že sít'ový spínač je v poloze „vypnuto“ před připojením k elektrickému napájení a/nebo akumulátoru, zvedáním nebo přenášením elektronářadí / stroje. Přenášení elektronářadí / stroje s prstem na spínači nebo napájení elektronářadí / stroje, když je spínač v poloze „zapnuto“, může způsobit vážný úraz.

Před zapnutím elektronářadí / stroje odstraňte veškeré klíče a jiné seřizovací nástroje. Klíče ponechané v rotujících částech elektronářadí / stroje mohou být příčinou úrazu.

Nesahejte a nevyklánějte se příliš daleko. Udržujte stabilní postoj a rovnováhu po celou dobu práce. Umožní to snadnější ovládání elektronářadí / stroje v případě nenadálých situací při práci.

Oblékejte se vhodně. Nenoste volný oděv nebo bižuterii. Vlasy a oděv mějte v dostatečné vzdálenosti od rotujících částí elektronářadí / stroje. Volný oděv, bižuterie nebo dlouhé vlasy mohou zachytit rotující části.

Pokud je zařízení přizpůsobeno odtahu prachu nebo hromadění prachu, ujistěte se, že zařízení byla správně připojena a použita. Použití odtahu prachu snižuje nebezpečí spojené s prachem.

Nedovolte, aby zkušenosti získané častým používáním elektronářadí / stroje byly příčinou nepozornosti a nedodržování bezpečnostních zásad. Nezodpovědné chování může způsobit vážný úraz ve zlomku sekundy.

Používání elektronářadí / stroje a servis

Elektronářadí / stroj nepřetěžuje. Elektronářadí / stroj používejte pro určené použití. Technický způsobilé elektronářadí / stroj zajistí lepší a bezpečnější práci, pokud bude použito pro navržené zatížení.

Elektronářadí / stroj nepoužívejte, pokud síťový spínač neumožňuje zapnutí a vypnutí. Elektronářadí / stroj, které nelze kontrolovat pomocí síťového spínače, je nebezpečné a musí se dát k opravě.

Před seřízením, výměnou příslušenství nebo uschování elektronářadí / stroje odpojte zástrčku ze síťové zásuvky a/nebo vytáhněte akumulátor, pokud jej lze vyjmout z elektronářadí / stroje. Takové bezpečnostní opatření zabrání náhodnému zapnutí elektronářadí / stroje.

Nářadí uchovávejte na místě nedostupném pro děti, nedovolte osobám neznalým obsluhy elektronářadí / stroje nebo těchto návodů obsluhovat elektronářadí / stroj. Elektronářadí / stroj jsou nebezpečné v rukou nezaškolených uživatelů.

Provádějte údržbu elektronářadí / stroje a příslušenství. Kontrolujte je z hlediska netěsností nebo zaseknutí rotujících částí, poškození dílů a jakýchkoli jiných podmínek, které mohou ovlivnit fungování elektronářadí / stroje. Poškození opravte před použitím elektronářadí / stroje. Mnoho úrazů je způsobeno nesprávným provedením údržby elektronářadí / stroje.

Rezné nástroje udržujte čisté a naostřené. Správně udržovaný řezný nástroj s ostrými hranami je méně náchylný na zaseknutí a snadněji se kontrolujte během práce.

Používejte elektronářadí / stroje, příslušenství a vestavené nástroje atd. v souladu s těmito návody, se zohledněním typu a pracovních podmínek. Používání nářadí pro jinou práci, než byla navržena, může vést k nebezpečné situaci.

Rukojeti a úchopné povrchy udržujte suché, čisté a bez oleje a maziv. Kluzké rukojeti a úchopné povrchy neumožňují bezpečnou obsluhu a kontrolu elektronářadí / stroje v nebezpečných situacích.

Opravy

Elektronářadí / stroj nechte opravit pouze v autorizovaných servisech, s použitím výlučně originálních náhradních dílů.

Zajistí to správnou bezpečnou práci elektronářadí.

DALŠÍ VAROVÁNÍ PRO BEZPEZPEČNÉ FRÉZOVÁNÍ

Držte nářadí za izolované povrchy držadla, protože by mohlo dojít ke kontaktu s napájecím kabelem nářadí. Přeříznutí kabelu „pod napětím“ může způsobit, že kovové části nářadí budou také „pod napětím“ a může dojít ke zranění obsluhy.

CZ

Pro zajištění a upevnění obráběného předmětu ke stabilní ploše používejte svorky nebo jiné vhodné prostředky. Držení obráběného předmětu pouze rukama nebo jinými částmi těla vede k nestabilitě a může způsobit ztrátu kontroly.

Určení nářadí

Nářadí slouží k obrábění dřeva pomocí stopkových fréz vedených k materiálu seshora po jeho povrchu. Je možné také obrábět materiály na bázi dřeva jako desky MDF, dřevotřískové desky, překližku atd.

Je zakázáno obrábět jiné materiály než dřevo a materiály na bázi dřeva, např. umělé hmoty nebo kovy. Je zakázáno používat toto nářadí jako stacionární a jako pohon jiného nářadí. Uživatel nese odpovědnost za veškeré škody vzniklé nesprávným používáním nářadí.

Zbytkové riziko

I když je nářadí používáno správně, nelze vyloučit zbytkové riziko. Z konstrukce a účelu nástroje vyplývají tato nebezpečí: kontakt s rotujícím řezným nástrojem; vyhození zaváděcího nástroje nebo jeho částí; vyhazování prachu a kousků dřeva; vdechování prachu vznikajícího při práci; poškození sluchu, pokud nejsou použity chrániče sluchu; úraz elektrickým proudem při dotyku neizolovaných částí nářadí. Nedodržování pokynů v návodu k obsluze může vést k nebezpečím vyplývajícím z nesprávného používání.

Další bezpečnostní pokyny

Při provozu vždy držet nářadí za izolované rukojeti. Zaváděcí nářadí se může dostat do kontaktu s napájecím kabelem nástroje nebo jiným skrytým vodičem „pod napětím“. Takový kontakt může způsobit, že se na neizolované části nářadí dostane napětí a může dojít k úrazu obsluhy.

Obráběné předměty je třeba vždy upnout na stabilní základnu, např. na pracovní stůl. Nikdy nedržet obráběný předmět rukama, nohama nebo jinými částmi těla. Správné upnutí obráběného materiálu sníží riziko ztráty kontroly nad nářadím a kontaktu těla s pohyblivými částmi nástroje. Při obrábění dlouhých prvků je třeba je podepřít jak v blízkosti pracoviště, tak na konci prvku.

Dlouhé prvky mají sklon se ohýbat vlastní hmotností. Podpěry je třeba umístit tak, aby části prvků, u kterých dochází k ohybu, nezachytávaly pracovní nářadí.

Je nutno používat pouze frézy s průměrem upínacích stopek uvedených v návodu k obsluze. Neupravovat stopku frézy tak, aby bylo možné ji vložit do otvoru úchytu stopky v nářadí. Používat objímky a matice určené pro daný průměr úchytu stopky v nářadí.

Před montáží frézy je třeba zajistit, aby stanovená rychlost frézy byla větší nebo stejná jako rychlost nářadí.

Při obrábění některých materiálů může docházet ke vzniku prachu, který může být při vdechování škodlivý. Je třeba při práci vždy používat protiprachové masky. Je také třeba připojit nářadí k odsávání prachu vždy, kdykoliv to je možné.

Před každým použitím je třeba zkontrolovat, zda nářadí a zaváděcí nářadí nejsou poškozeny. Při zjištění jakéhokoliv poškození nářadí je třeba toto poškození odstranit a teprve potom začít pracovat. Zvláštní pozornost je třeba věnovat napájecímu kabelu. Poškozený napájecí kabel nelze opravovat, musí být vyměněn celý. Výměna musí být provedena v autorizovaném servisním středisku. Při odpojování zástrčky napájecího kabelu vždy táhněte za zástrčku, nikdy ne za kabel.

Při práci je třeba vždy používat osobní ochranné prostředky, a to zejména: ochranu sluchu, ochranné brýle, protiprachové masky, ochranný oděv s dlouhými rukávy a nohavicemi, ochranné rukavice, helmu a uzavřenou obuv s protiskluzovou podrážkou. Dlouhé vlasy je nutné sepnout.

Všechny činnosti spojené s montáží a nastavováním je třeba provádět při odpojeném napájení nářadí. Zástrčka napájecího kabelu nástroje musí být odpojena od zásuvky elektrické sítě. Před připojením nářadí k napájení se ujistěte, že je vypínač ve vypnuté poloze.

Před použitím frézy je třeba se ujistit, že její břity jsou nepoškozené a řádně naostřené. Poškozené břity mohou způsobit: odska- kování od obráběného materiálu, nerovnoměrné pracovní výsledky a prasknutí frézy. Neostré břity vyžadují zvýšenou přítlačnou sílu frézy na obráběný materiál, což může způsobit spálení materiálu a také prasknutí frézy.

Nepoužívat frézy o větším průměru stopky než je rozměr otvoru v základně. Fréza po zamontování ve vřetenu frézky nesmí blokovat snižování a zvyšování korpusu frézky.

POKYNY K PROVOZU NÁŘADÍ

Příprava na spuštění

Nářadí a jeho příslušenství vyjmout z obalu a odstranit všechny jeho součásti.

S ohledem na zmenšené rozměry balení se frézka dodává s nastavením v nejnižší poloze. Frézku je třeba postavit na patku, jednou rukou přidržet horní část korpusu a druhou rukou otočit pákou blokády zdvihu proti směru hodinových ručiček (II). Pružiny umístěné v držácích zvednou korpus frézky. Na horní straně korpusu by měla být položena ruka s lehkým odporem proti zvedání tak, aby zvedání nebylo příliš rychlé.

Úplně rozmotat napájecí kabel.

Připojení k instalaci odsávání prachu

Adaptér pro instalaci odsávání prachu se skládá ze dvou prvků: prühledné přípojky systému pro odsávání prachu a kovové upevňovací desky. Systém odsávání prachu lze použít pouze pro frézy, jejichž průměr stopky je menší než průměr otvoru v upínací desce.

Adaptér vložit do otvor v horní části patky tak, aby připojení k systému odsávání prachu bylo nasměrováno do směru k obsluze nebo od ní (III). Adaptér upevnit šrouby. Šrouby příliš neutahovat, aby nedošlo k poškození adaptéru.

CZ

K odsávání prachu je možné používat průmyslový vysavač. Nedoporučuje se používat domácí vysavač, který není určen k pohl-cování prachu vznikajícího při zpracování dřeva a může být během takové práce poškozen. K připojení nářadí vždy použijte elastickou hadici, aby byla zajištěna volnost pohybu nářadí. Hadici uložit tak, aby během provozu nepřicházela do styku se zaváděcím nástrojem. Pokud se průměr hadice vysavače liší od průměru přípojky, použijte adaptér (k dispozici samostatně).

Montáž upevňovací desky šablony

Upevňovací deska šablony umožňuje frézování tvaru na podle šablony. Upevňovací desku šablony je třeba namontovat pod frézovací patku tak, aby objímka ve středu desky směřovala dolů (IV). Adaptér pro odsávání prachu se nasadí seshora na patku frézky a vše se sešroubuje. Šrouby příliš neutahovat, aby nedošlo k poškození adaptéru. Při provozu frézky je třeba objímky upevňovací desky šablony pevně přitisknout k šabloně (V). Materiál vyříznutý podle šablony bude mít mírně odlišné rozměry než šablona. To vyplývá z toho, že průměr frézy musí být menší než průměr objímky upevňovací desky šablony.

Montáž a demontáž frézy

Varování! Kvůli nebezpečí poranění ostrými břity frézy je třeba montáž provádět v ochranných rukavicích.

Vybrat frézu s průměrem stopky uvedeným v tabulce technických dat. Stisknout a přidržet tlačitko blokády vřetena a klíčem vyšroubovat upínací matici (VI). Pokud je průměr stopky frézy menší než objímka uvnitř matice, použijte dodanou redukční objímku (VII). Matici s frézou je třeba našroubovat na závit vřetena a potom při současném stlačení a přidržení blokády vřetena matici pevně a bezpečně dotáhnout klíčem (VIII).

Při demontáži frézy postupujte v opačném pořadí.

Montáž vodítka pro paralelní frézování

Vodítko usnadňuje frézování rovných hran nebo drážek. Vodítko se skládá z dorazové desky a dvou tyčí. Je třeba zcela vyšroubovat šrouby na koncích tyčí. Potom šrouby (IX) upevnit tyče k dorazové desce. Pod hlavy šroubů vložit přiložené podložky: plochou a pružinovou, zabrání se tak uvolnění šroubů v důsledku vibrací během provozu. Tyče musí směřovat do stejné strany jako dorazová deska.

Tyče vložit do otvorů v krytu základny a potom zablokovat uložení vodítka utažením šroubů v základně (X).

Montáž vodítka pro frézování kruhů

Vodítko usnadní frézování kruhů a oblouků. Vodítko sestává z jedné tyče a jehlové svorky. Nasunout tyč otvory v základně frézky a zajistit její polohu pomocí šroubů. Nasadit jehlovou svorku na konec tyče bez šroubu a upevnit ji utažením křídlové matice (XI). Polohu jehly je třeba nastavit tak, aby při frézování v kruhu její ostrý konec tvořil pevnou oporu. Polohu jehly je třeba vždy zajistit utažením křídlové matice.

Zdvih frézovací soupravy

Zdvihem frézovací soupravy se nastavuje hloubka frézování. Je třeba se přesvědčit, že páka blokády kroku není zablokovaná a je možné volně přemistovat korpus frézky vůči patce. Uvolnit otočný knoflík blokády hloubkoměru. Otáčením regulátoru hloubkoměru nastavte jeho polohu (XII). Polohu je možné odečítat v okénku krytu (XIII). Hloubkoměr má také mikrometrický otočný knoflík, který umožňuje přesné nastavení hloubky frézování pomocí další tyče vysouvané z hloubkoměru. Otáčka otočného knoflíku je škálovaná v mm délky vysunutí tyče. Hloubkoměr se opírá o otočnou dorazovou desku v základně (XIV). Desku je třeba otočit tak, aby bylo možné nastavit požadovanou hloubku frézování.

Korpus frézky ve spodní poloze musí být zajištěn otáčením páky blokády kroku zdvihu ve směru hodinových ručiček až do odporu.

Nastavení počtu otáček (XV)

Frézka umožňuje plynulou regulaci počtu otáček v rozsahu daném v tabulce s technickými daty. Rychlost se nastavuje otočným knoflíkem, čím je viditelné číslo vyšší, tím vyšší je rychlost. Rychlost otáčení je třeba zvolit v závislosti na druhu zpracovávaného materiálu a průměru frézy. Čím je průměr frézy menší a čím je dřevo tvrdší, tím může být nastavena vyšší je rychlost. Je však třeba pamatovat na to, že příliš vysoká rychlost může způsobit spálení obráběného materiálu. Doporučujeme provést test spalování na odpadovém materiálu.

Varování! Neměňte nastavení rychlosti při práci nářadí pod zatížením.

Uvedení nářadí do provozu a jeho vypnutí

Před uvedením frézky do provozu ji držte oběma rukama za držadla a potom se ujistěte, že fréza nepřichází do styku s žádným předmětem. Frézka se uvede do provozu stisknutím a přidržením vypínače. Před zahájením práce by frézka měla být v provozu asi 30 sekund. Pokud během této doby nezjistíte žádné neobvyklé příznaky práce např. zvýšené vibrace, zvýšený hluk, podezřelý zápach nebo kouř vycházející z nářadí, můžete začít pracovat.

K zastavení nářadí dojde po uvolnění stisku vypínače. Po uvolnění vypínače se fréza může ještě nějakou dobu točit. Proto je před odložením nářadí ještě třeba počkat, než se fréza zcela zastaví.

Vypínač má blokádu zabezpečující před náhodným zapnutím vypínače. Před stisknutím vypínače je třeba stisknout a přidržet tlačítko blokády, potom stisknout vypínač. Další přidržování stisku blokády není nutné.

Frézování (XVI)

Směr otáčení vřetena je označen šipkou na základně nebo na krytu. Frézovat je třeba proti směru hodinových ručiček pro frézování

CZ

vnější a po směru hodinových ručiček pro frézování vnitřní. Zabrání se tak přeskakování frézy a zajistí to dobrý výsledek frézování. Rychlost posuvu frézy je třeba stanovit experimentálně, doporučuje se provést zkoušky na odpadech stejného materiálu, který bude frézován. Čím menší rychlost posuvu, tím lepší bude výsledek frézování. Přiliš malá rychlost však může frézovaný povrch spálit a zanechat na něm trvalé stopy.

Frézování rovnoběžné s okrajem (XVII)

Při tomto frézování je jedna z hran obráběného materiálu považována za referenční čáru pro frézování. Nastavit hloubku frézování, nastavit rovnoběžné vodítko frézování do požadované polohy, opřít vodicí dorazovou desku o okraj obráběného prvku tak, aby dorazová deska vodítka stále na celé délce přiléhala k okraji. Trasa frézy bude rovnoběžná s okrajem

Frézování po kruhu (XVIII)

Při tomto frézování se využívá bod otáčení jako střed kruhu, který vyznačuje trasu frézy. Nastavit hloubku frézování, nastavit vodítka pro frézování kruhu v požadované poloze a jehlu vodítka nastavit do bodu, který bude středem kruhu. Pokud to je možné, je třeba udělat malé prohloubení, aby se špička jehly měla o co opřít. dále přesouvat frézku po kruhu, jehož poloměrem je vzdálenost mezi osou jehly a osou frézy.

Dobré rady pro frézování

Frézku je třeba při frézování vést plynulým pohybem a stálým tempem. Čím plynulejší je frézování, tím lepší kvality frézování se dosáhne.

Zabraňte úderům frézy do obráběného materiálu.

Umožněte frézce dosáhnout stanovených otáček a teprve potom začít s frézováním.

Pokud se vyskytne potřeba pokračovat s frézováním, je třeba frézu do trasy zavést při plných otáčkách. Zabrání se tak zaseknutí frézy v obráběném materiálu.

ÚDRŽBA A TECHNICKÉ KONTROLY

UPOZORNĚNÍ! Předtím než přistoupíte k seřízení, technické obsluze nebo údržbě, vytáhněte zástrčku nářadí ze síťové zásuvky. Po skončení práce zkontrolujte technický stav elektronářadí. Prohlédneňte ho zvnějšku a zhodnotťe: těleso a rukojeti, elektrický kabel se zástrčkou a gumovou ochranou, činnost elektrického spínače, průchodnost ventilačních otvorů, jiskření uhlíků, hlasitost pohybu ložisek a převodovky, rozběh a rovnoměrnost páce. Uživatel nesmí v záruční době demontovat elektronářadí ani vyměňovat žádné podsestavy nebo jiné prvky, jelikož by to vedlo ke ztrátě nároku vyplývajících ze záruky. Veškeré nesrovnalosti zpozorované při prohlídce nebo během práce jsou signálem k provedení opravy v servisu, za tímto účelem kontaktujte výrobce. Po zakončení práce očistěte plást, ventilační otvory, spínače, vedlejší rukojeť a kryty např. proudem vzduchu (tlak maximálně 0,3 MPa), štětcem nebo suchým hadříkem bez použití chemických prostředků a čisticích kapalin. K čištění nepoužívejte ostré nástroje. Demontujte kotoučovou pilu a očistěte vnitřek krytů, připevnění kotoučové pily i samotnou pilu od prachu a jiných nečistot vznikajících během práce. Držadla, knoflíky a jiné regulační prvky očistěte suchým, čistým hadříkem.

CHARAKTERISTIKA VÝROBKU

Bezpečnost' na pracovisku

Elektrická bezpečnost'

Montáž adaptéra systému odsávania prachu

Montáž a demontáž frézy

Frézu zdemontujte adekvátne v opačnom poradí.

Tyče zasuňte do otvorov v plášti podstavca, a následne zablokujte polohu vodiacej lišty dotiahnutím skrutky v podstavci (X).

Montáž vodidla na oblé frézovanie

Frézu pred spustením uchopte oboma rukami za rúčky, a následne sa uistite, či sa fréza nedotýka žiadneho predmetu. Frézu spustíte stlačením a podržaním zapínača. Frézu pred začatím vykonávania práce držte spustenú cca 30 sekúnd. Ak sa v tom

SK

Zapínač má blokádu chrániacu zapínač pred nezamýšlaným stlačením. Predtým, ako stlačíte zapínač, musíte najprv stlačit' a podržať tlačidlo blokády, a až potom môžete stlačit' zapínač. Potom už nemusíte držať tlačidlo blokády.

Frézovanie (XVI)

Umožnite fréze dosiahnuť nastavené otáčky, a až potom začnite frézovat'.
