| Termék típusa | Finomcsiszoló gép |
| Márka | PowerPlus |
| Modell | POWP5020 |
| Névleges feszültség | 230 V |
| Névleges frekvencia | 50 Hz |
| Névleges teljesítmény | 250 W |
| Üresjárati fordulatszám | 6000 - 11000 min⁻¹ |
| Rezgési sebesség | 12000 - 22000 min⁻¹ |
| Csiszolási felület | 90 x 187 mm |
| Csiszolópapír mérete | 93 x 187 mm - 93 x 230 mm |
| Kábel hossza | 4 m |
| Hangnyomásszint (LpA) | 77 dB(A) |
| Hangteljesítményszint (LwA) | 88 dB(A) |
| Rezgésszint (aw) | 7,1 m/s² (K=1,5 m/s²) |
| Védelmi osztály | II. osztály (kettős szigetelés) |
| Papír rögzítési rendszer | Öntapadó (tépőzáras) és szorítótartók |
| Porzsák mellékelve | Igen |
| Sebességszabályozás | Változtatható, 6 pozíció (1-től 6-ig) |
| Folyamatos üzemű reteszelés funkció | Igen |
| Súly (becsült) | Körülbelül 1,6 kg |
| Kompatibilis anyagok | Fa, műanyag, hasonló anyagok (nem gipsz, nem magnézium) |
| Garancia | Anyag- és gyártási hibákra vonatkozik, nem terjed ki a normál kopásra, a szállítás a vevő költsége |
Gyakran ismételt kérdések - POWP5020 PowerPlus
Felhasználói kérdések a következőről POWP5020 PowerPlus
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Csiszológép PDF formátumban ingyenesen! Találja meg kézikönyvét POWP5020 - PowerPlus és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. POWP5020 márka PowerPlus.
HASZNÁLATI ÚTMUTATÓ POWP5020 PowerPlus
HU MAGYAR AZ EREDETI KEZELÉSI UTASÍTÁS FORDÍTÁSA
1 RENDELTETÉSI CÉL 2
2 LEÍRÁS (A. ÁBRA)....2
3 CSOMAGOLÁS TARTALMA 2
4 JELZÉSEK 3
5 ÁLTALÁNOS BIZTONSÁGI SZABÁLYOK....3
5.1 Munkakörnyezet....3
5.2 Elektromos biztonság....3
5.3 Személyi biztonság....4
5.4 Az elektromos működtetésű szerszámok helyes használata....4
5.5 Szerviz .... 5
6 KIEGÉSZÍTŐ BIZTONSÁGI ELŐÍRÁSOK A CSISZOLÓGÉPEK HASZNÁLATÁHOZ 5
7 ÖSSZESZERELÉS 5
7.1 A csiszolólapok felszerelése....5
7.1.1 Tépőzáras rendszer (1. ábra)....5
7.1.2 Befogó konzolok (2. ábra) 5
8 MÜKÖDTETÉS 6
8.1 Be- és kikapcsolás (3. ábra) 6
8.2 Vezető fogantyú 6
8.3 A porzsák használata (4. ábra)....6
8.4 Sebességszabályozó (5. ábra)....6
9 TISZTÍTÁS ÉS KARBANTARTÁS 6
9.1 Tisztítás 6
10 MÜSZAKI ADATOK....7
11 ZAJ....7
12 JÓTÁLLÁS......8
13 KÖRNYEZETVÉDELEM 8
14 MEGFELELŐSÉGI NYILATKOZAT....9

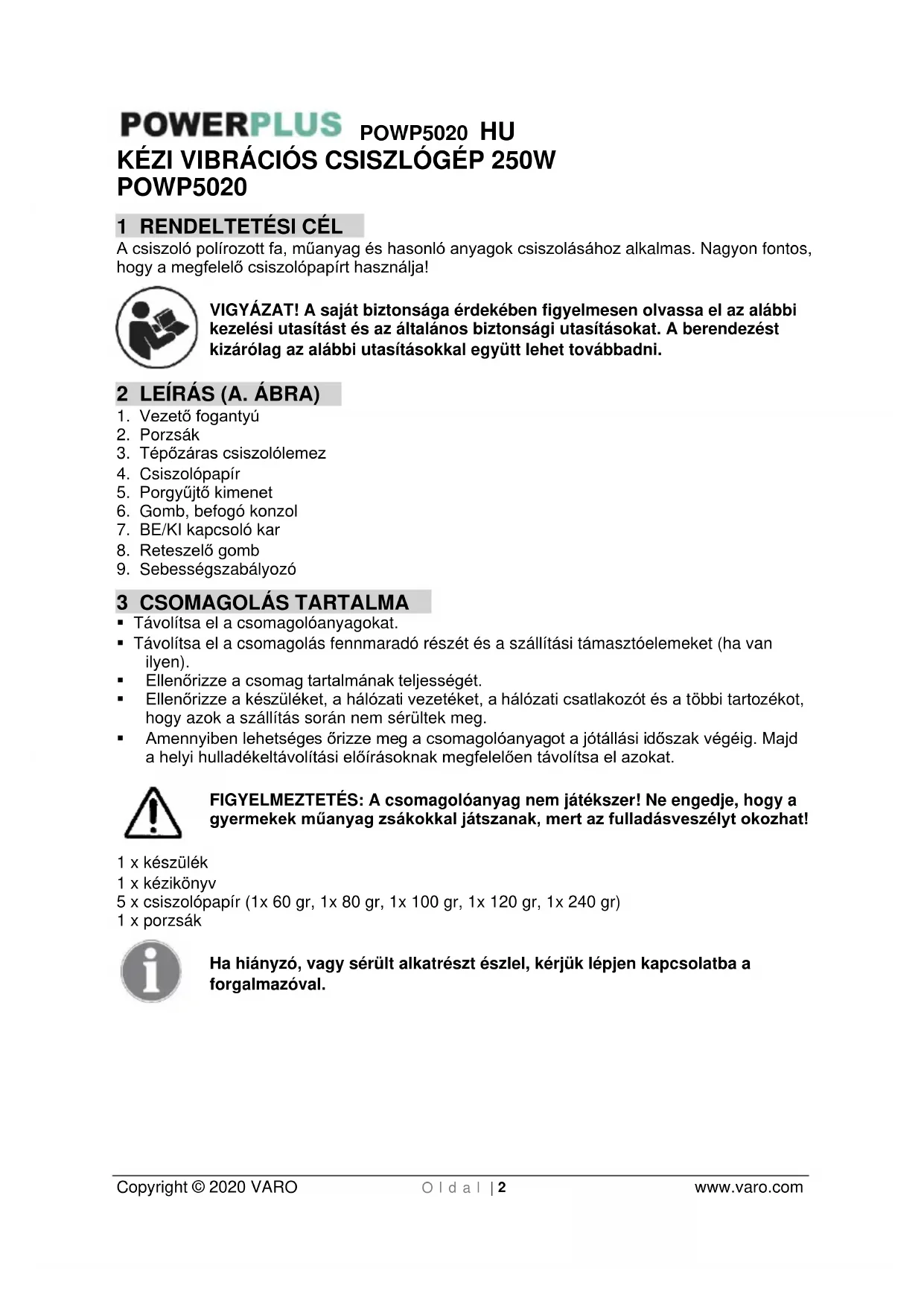

POWERPLUS POWP5020 HU KÉZI VIBRÁCIÓS CSISZLÓGÉP 250W POWP5020
1 RENDELTETÉSI CÉL
A csiszoló polírozott fa, műanyag és hasonló anyagok csiszolásához alkalmas. Nagyon fontos, hogy a megfelelő csiszolópapírt használja!
VIGYÁZAT! A saját biztonsága érdekében figyelmesen olvassa el az alábbi kezelési utasítást és az általános biztonsági utasításokat. A berendezést kizárólag az alábbi utasításokkal együtt lehet továbbadni.
2 LEÍRÁS (A. ÁBRA)
- Vezető fogantyú
- Porzsák
- Tépőzáras csiszolólemez
- Csiszolópapír
- Porgyűjtő kimenet
- Gomb, befogó konzol
- BE/KI kapcsoló kar
- Reteszelő gomb
- Sebességszabályozó
3 CSOMAGOLÁS TARTALMA
- Távolítsa el a csomagolóanyagokat.
- Távolítsa el a csomagolás fennmaradó részét és a szállítási támasztóelemeket (ha van ilyen).
■ Ellenőrizze a csomag tartalmának teljességét.
Ellenőrizze a készüléket, a hálózati vezetéket, a hálózati csatlakozót és a többi tartozékot, hogy azok a szállítás során nem sérültek meg. - Amennyiben lehetséges őrizze meg a csomagolóanyagot a jótállási időszak végéig. Majd a helyi hulladékeltávolítási előírásoknak megfelelően távolítsa el azokat.
FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek műanyag zsákokkal játszanak, mert az fulladásveszélyt okozhat!
1 x készülék
1 x kézikönyv
5 x csiszolópapír (1x 60 gr, 1x 80 gr, 1x 100 gr, 1x 120 gr, 1x 240 gr)
1 x porzsák
Ha hiányzó, vagy sérült alkatrészt észlel, kérjük lépjen kapcsolatba a forgalmazóval.
4 JELZÉSEK
A jelen kezelési utasításban és/vagy a készüléken a következő jelzéseket alkalmaztuk:
 | Személyi sérülésre vagy a készülék sérülésének veszélyére szóló felhívás. |  | Használat előtt olvassa el a kezelési utasítást! |
 | II. osztályú gép – Dupla szigetelés – Nincs szükség földelt dugó alkalmazására. |  | A európai irányelveknek megfelelő, szükséges és alkalmazandó biztonsági szabványok szerint. |
 | Kötelező a védőszemüveg használata. |  | Viseljen kesztyűt! |
5 ÁLTALÁNOS BIZTONSÁGI SZABÁLYOK
Olvasson el minden biztonsági figyelmeztetést és minden utasítást. A figyelmeztetések és utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérülést okozhat. Örizze meg a figyelmeztetések és utasítások leírását jövőbeni hivatkozás céljából. A figyelmeztetésekben előforduló berendezés (power tool) kifejezés a hálózatról működtetett (vezetékes) berendezésre, vagy az elemes (vezetékmentes) berendezésre utal.
5.1 Munkakörnyezet
- A munkaterületét tartsa tisztán és rendben. A rendetlenség és a megvilágítatlan munkaterületek balesetekhez vezethetnek.
- Ne működtesse az eszközt robbanásveszélyes környezetben, ahol éghető folyadékok, gázok és por található. Az elektromos működtetésű szerszámok szikrázhatnak, ezek pedig meggyújthatják a port vagy gözöket.
- Az elektromos működtetésű szerszám használata közben ne tartózkodjanak a közelében gyerekek és más személyek. Ha megzavarják, elvesztheti a felügyeletet az eszköz felett.
5.2 Elektromos biztonság
Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.
- A csatlakozódugónak illeszkednie kell a tápaljzatba. A hálózati csatlakozódugó semmiképpen nem alakítható át. Ne használja az adapter-csatlakozót más földelt eszközökkel együtt. Az eredeti csatlakozódugók és megfelelő tápaljzatok révén csökkenthető az elektromos áramütés veszélye.
- Kerülje az érintkezést földelt felületekkel, például csővezetékekkel, fűtőkészülékekkel, tűzhelyekkel és hűtőkkel. Az áramütés kockázata nő, ha a teste földelt.
- Az eszközt tartsa távol az esötöl vagy a nedvességtöl. Ha víz szivárog az elektromos készülékbe, az növeli az elektromos áramütés kockázatát.
- Ne a kábelt használja az eszköz szállításához vagy felakasztásához, és a csatlakozót ne a kábel meghúzásával távolítsa el a tápaljzatból. A tápkábelt tartsa távol hőtől, olajtól, éles élektől vagy az eszköz mozgó alkatrészeitől. A sérült vagy összegubancolódott tápkábelek növelik az áramütés kockázatát.
- Ha kültéren használja az elektromos működtetésű szerszámot, akkor csak kültéri használatra jóváhagyott hosszabbító kábeleket használjon. A kültéri használatra alkalmas hosszabbító kábel használata csökkenti az elektromos áramütés kockázatát.
- Ha elkerülhetetlen a készülék nedves helyen történő alkalmazása, akkor használjon áramvédőkapcsolóval (RCD) védett tápellátást. Az RCD lecsökkenti az áramütés kockázatát.
5.3 Személyi biztonság
- Legyen körültekintő, figyeljen munkájára, és legyen tudatos az elektromos működtetésű szerszám használatakor. Ne használja az elektromos működtetésű szerszámot, ha fáradt, vagy ha alkohol, drog vagy gyógyszer hatása alatt áll. Az eszköz használatakor már egy pár másodperces figyelmetlenség is súlyos sérülést okozhat.
- Viseljen személyi védőeszközöket, és mindig viseljen védőszemüveget és védőkesztyűt. A személyi védőeszközök használata - például a védőmaszké, a csúszásmentes biztonsági cipőké, a védősisakoké vagy a fülvédőké - az elektromos működtetésű szerszám típusától és használati módjától függően csökkenti a sérülés kockázatát.
- Kerülje el a készülék véletlenszerű elindulását. A hálózati csatlakozó tápaljzathoz csatlakoztatása előtt ellenőrizze, hogy a kapcsoló “OFF (0)” (KI) helyzetben áll-e. Balesetet okozhat, ha a készülék szállítása közben a kapcsolóra helyezi a kezét, vagy olyan módon csatlakoztatja a tápellátáshoz, hogy a kapcsoló eközben az „ON” (BE) helyzetben áll.
- A készülék bekapcsolása előtt távolítson el minden állítókulcsot vagy csavarkulcsot. A készülék forgó részén található eszköz vagy csavarkulcs sérüléseket okozhat.
- Ne becsülje túl képességeit. Ellenőrizze, hogy lábtartása biztonságos-e, és mindig tartsa meg az egyensúlyát. Ekkor jobban ellenőrzése alatt tarthatja az eszközt a váratlan helyzetekben.
- Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. A haját, a ruháját és a kesztyűjét tartsa távol a mozgó részektől. A laza ruházatot, ékszereket vagy hosszú hajat becsíphetik a mozgó részek.
- Ha a készülékre porelszívó és port megkötő eszközök szerelhetők, ellenőrizze, hogy megfelelően csatlakoztatta-e és használja-e őket. Ezeknek az eszközöknek a használata csökkenti a por káros hatását.
5.4 Az elektromos működtetésű szerszámok helyes használata.
- Ne terhelje túl a készüléket. A munkájához a megfelelő szerszámot használja. A megfelelő szerszámmal a jelzett teljesítménytartományon belül nagyobb hatékonysággal és sokkal biztonságosabban dolgozhat.
- Ne használja a meghibásodott kapcsolójú szerszámokat. Minden olyan elektromos működtetésű szerszám, amely nem kapcsolható be és ki a kapcsolójával, veszélyes és javításra szorul.
- Bármely beállítás végrehajtása, a tartozékok cseréje vagy a szerszám eltevése előtt húzza ki a csatlakozót a tápaljzatból. Ezek az elővigyázatossági intézkedések megakadályozzák a véletlenszerű indítást.
- A használaton kívüli elektromos működtetésű szerszámokat is tartsa olyan helyen, ahol gyerekek nem férhetnek hozzájuk. Ne engedélyezze a készülék működtetését olyan személyeknek, akik nem ismerik a készüléket, vagy nem olvasták el a használati utasítást. Az elektromos működtetésű szerszámok veszélyesek lehetnek, ha kezdő felhasználók használiák.
Gondoskodjon a készülék helyes karbantartásáról. Ellenőrizze, hogy a mozgó részek megfelelően működnek-e és nem ragadnak-e be, illetve hogy az alkatrészek nem károsodtak-e vagy rongálódtak-e meg a működést befolyásoló mértékben. Használat előtt minden sérült alkatrészt ki kell javítani. Számos balesetet okoznak a rosszul karbantartott elektromos működtetésű szerszámok. - Tartsa élesen és tisztán a vágószerszámokat. A helyesen karbantartott, éles vágószerszámok kevésbé akadnak el és könnyebben irányíthatók.
- Az elektromos működtetésű szerszámokat, tartozékokat, betéteket az utasításoknak és az adott típusú eszköznek megfelelően használja, figyelembe véve a munkafeltételeket és a végrehajtandó tevékenységet. Az elektromos működtetésű szerszámok rendeltetéstől eltérő használata veszélyes helyzetekhez vezethet.
5.5 Szerviz
- A javításokhoz kizárólag eredeti pótalkatrészek használhatók, és a javítási műveleteket csak minősített, szakképzett személyzet végezheti. Ez biztosítja eszköze biztonságosságát.
6 KIEGÉSZÍTŐ BIZTONSÁGI ELŐÍRÁSOK A CSISZOLÓGÉPEK HASZNÁLATÁHOZ
- Mindig viseljen védőszemüveget és pormaszkot a vibrációs csiszológéppel történő munkavégzés során.
- Mindig biztosítsa a munkadarabot a csipeszekkel vagy más eszközzel, hogy megelőzze az elcsúszást.
■ Mindig tartsa az alaplap lyukait pormentesen.
■ Festett felületek csiszolásakor tartsa be az alkalmazandó előírásokat. - Amikor lehetséges, használjon porszívót a por összegyűjtéséhez.
- A port és a hulladékanyagokat környezetbarát módon távolítsa el.
- Ólomtartalmú festékkel történő csiszolás esetén különös gonddal járjon el:
- A munkavégzési helyre belépő összes személynek ólomtartalmú festékkel és gözökkel szemben védelmet nyújtó maszkot kell viselnie.
- Gyermekek és terhes anyák nem léphetnek a munkavégzés helyére.
- Tilos enni, inni és dohányozni a munkavégzési helyen.
7 ÖSSZESZERELÉS
Ne csiszoljon gipsz felületet, (FIGYELEM: ebben az esetben a garancia hatályát veszti) mert az eltömítheti a motort (kefék, golyóscsapágy stb.).
7.1 A csiszolólapok felszerelése
7.1.1 Tépőzáras rendszer (1. ábra)
- A csiszolópapír (4) rögzítéséhez először távolítsa el a csiszolólemezen (3) található piszkot és idegen anyagokat.
■ Majd rögzítse a csiszolólapot a csiszolólemezhez a tépőzáras rendszerrel. - Az optimális porgyűjtés érdekében ellenőrizze, hogy a papíron található lyukak egybeesnek-e a csiszolólemezen található lyukakkal.
- A csiszolópapírnak a csiszolólemezre kell simulnia és nem lazulhat ki.
FIGYELMEZTETÉS! A csiszolópapír eltávolításakor kövesse a fentiekben leírt eljárást fordított sorrendben.
7.1.2 Befogó konzolok (2. ábra)
Válassza ki a megmunkálandó felületnek megfelelő csiszolópapírt (4). Durva csiszoláshoz és egyenetlen felületekhez használjon 40-es, illetve 60-as szemcsenagyságú csiszolópapírt (4). Finomabb felület érdekében alkalmazzon finomabb vagy 120-as szemcsenagyságú csiszolópapírt.
- Nyomja be a gombot (6) a befogókonzol felemelése érdekében.
Csatlakoztassa a csiszolópapírt (4) a csiszolólapra (3), és közben ellenőrizze, hogy a csiszolópapíron lévő lyukak (4) egybeessenek az alaplap nyílásaival (3). Csak így lehet a csiszolóport kiszívni a csiszolólap (3) nyílásain keresztül.
- Nyomja le erösen a csiszolópapírt (4) a csiszolólapra (3).
Figyelem: Ez a készülék nem alkalmas nedves csiszolási műveletekhez.
FIGYELMEZTETÉS! A csiszolópapírt erősen rögzítse a csiszolólemezre, hogy az ne lazuljon ki.
8 MÜKÖDTETÉS
8.1 Be- és kikapcsolás (3. ábra)
- A gép bekapcsolásához nyomja meg a BE/KI kapcsolót.
- A gép kikapcsolásához oldja ki a BE/KI kapcsolót.
- A gép folyamatos üzemeltetésének bekapcsolásához nyomja be teljesen a BE/KI kapcsolót, és egyidejűleg nyomja meg a rögzítő gombot. Ezután oldja ki a BE/KI kapcsolót.
- A gép folyamatos üzemeltetésének kikapcsolásához nyomja meg még egyszer a BE/KI kapcsolót.
FIGYELMEZTETÉS! Tilos a készüléket magnesium tartalmú munkadarab csiszolásához használni.
8.2 Vezető fogantyú
A készülék első részén található vezető fogantyút (1) csak mindkét fogantyú használatával lehet alkalmazni.
8.3 A porzsák használata (4. ábra)
A készülékhez porzsák (2) tartozik. A saját egészsége érdekében, amikor a gép üzemel, mindig használja a porzsákot a porelszíváshoz.
8.4 Sebességszabályozó (5. ábra)
A sebességszabályozóval (9) állíthatja be az alkalmazási módnak megfelelő sebességet. Válassza ki a megfelelő sebességet, és ellenőrizze, hogy a csiszoló ne legyen túlterhelve, nehogy működés közben leálljon. Forgassa el a sebességszabályozót (9) fokozatosan a kívánt helyzetbe a sebesség növeléséhez vagy csökkentéséhez. A sebességszabályozót 1-6 fokozatban lehet beállítani. A sebességi fokozatot működés közben is meg lehet változtatni. Tipp: a munkadarab csiszolásához szükséges sebesség a munkadarab anyagától függ. A legjobb teljesítmény érdekében végezzen néhány tesztet.
9 TISZTÍTÁS ÉS KARBANTARTÁS
Figyelem! Mielött bármiféle munkálatba kezd a berendezésen, áramtalanítsa azt.
9.1 Tisztítás
- Tartsa a gép szellőzőnyilásait tisztán, hogy megelőzze a motor túlmelegedését.
■ Rendszeresen puha ruhával tisztítsa a gép burkolatát, lehetőleg minden használat után.
■ Tartsa a szellőzőnvílásokat portól és piszoktól mentesen.
POWERPLUS
POWP5020 HU
- Ha a piszok nem jön le, használjon szappanos vízzel megnedvesített puha ruhát.
Ne használjon olyan oldószereket, mint például alkohol, ammóniás víz, stb. Ezek az oldószerek károsíthatják a műanyag alkatrészeket.
10 MÜSZAKI ADATOK
| Névleges feszültség | 230 V |
| Névleges frekvencia | 50 Hz |
| Névleges teljesítmény | 250 W |
| Forgási sebesség | 6000-11000 min ^-1 |
| Kábelhosszúság | 4 m |
| Csiszolási felület | 90x187 mm |
| Sandpaper | 93x187 – 93x230 |
| Rezgési sebesség | 12000-22000 min ^-1 |
| Puha markolat | lgen |
| Tépőzáras rendszer | lgen |
| Önportalanító funkció | lgen |
11 ZAJ
A zajkibocsátási értékeket a vonatkozó szabvány szerint mérték. (K=3)
Hangnyomásszint LpA 77dB(A)
Hangteljesítményszint LwA 88dB(A)
FIGYELEM! Viseljen hallásvédelmi felszerelést, amikor a gép túllépi a 85 dB(A) hangnyomásszintet.
aw (Rezgésszint):
7.1m/s²
K = 1,5 ~m / s^2
- Ez a jótállás fedez minden anyagi vagy gyártási hibát, de nem tartalmazza: az akkumulátorokat, a töltőket, az elhasználódás miatt meghibásodott alkatrészeket, például a csapágyakat, keféket, vezetékeket, csatlakozókat, vagy más egyéb tartozékokat, mint például a fúrókat, fúrófejeket, fűrészlapokat, stb.; a nem megfelelő felhasználásból, balesetből vagy a módosításból eredő sérüléseket és meghibásodásokat; sem pedig a szállítás árát.
- A nem rendeltetésszerű használatból eredő károsodásokra és meghibásodásokra szintén nem vonatkozik a jótállás.
- A készülék nem rendeltetésszerű használatából eredő sérülésekért sem vállalunk felelősséget.
- A javításokat csak a Powerplus szerszámgépek javításához engedéllyel rendelkező ügyfélszolgálati központ végezheti el.
- Ha további információra van szüksége, hívia a 00 32 3 292 92 90 telefonszámot.
- A szállítási költségeket mindig az ügyfél viseli, kivéve, ha arról írásban másképp nem állapodnak meg.
- Ugyanakkor, ha a készülék sérülése a karbantartás elmulasztásának vagy túlterhelésnek a következménye, akkor a jótállásra nem lehet kárigényt benvújitani.
- Határozottan kizárja a jótállást az, ha a sérülés folyadék beszivárgásának, túl sok por bejutásának, szándékos rongálásnak (szándékos vagy túlzott gondatlanság), nem megfelelő használatnak (a készülék rendeltetésétől eltérő célra történő használat), illetéktelen használatnak (pl. a használati utasításban foglaltaknak figyelmen kívül hagyása), szakértelem nélküli összeszerelésnek, villámcsapásnak, hibás hálózati feszültségnek a következménye. Ez a lista nem korlátozó.
- A reklamáció elfogadása semmi esetben sem jelenti a jótállási időszak meghosszabbítását, sem pedig egy új jótállási időszak kezdetét a készülék cseréje esetén.
- Azok az eszközök és alkatrészek, melyek a jótállás keretében kerülnek kicserélésre, a Varo NV tulaidonát képezik.
- Fenntartjuk a reklamáció visszautasításának jogát, amikor a vásárlást nem tudja igazolni, vagy amikor világos, hogy a termék karbantartását nem megfelelően végezte. (tiszta szellőzőnyvilások, rendszeresen ellenőrzött szénkefék....)
- A vásárlási szelvényt a vásárlás időpontiának bizonyításához meg kell őrizni.
- A szerszámot szétszerelés nélkül és elfogadhatóan tiszta állapotban kell visszaküldeni a forgalmazóhoz, az eredeti formakövető dobozban (ha tartozik ilyen az egységhez) és a vásárlási szelvénnyel együtt.
13 KÖRNYEZETVÉDELEM
Ha a gép elhasználódott, ne dobja a háztartási szemétbe, hanem gondoskodjon annak környezetbarát elhelyezéséről!
Az elhasználódott elektromos termékek hulladékait ne dobja a háztartási szemétbe. Kérjük, hogy gondoskodjon azok újrahasznosításáról, amennyiben erre lehetősége van. Az újrahasznosítási lehetőségeket illetően érdeklődjön a helyi köztisztasági szerveknél vagy a forgalmazónál!
VARO – VIC. VAN ROMPUY N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, kijelenti, hogy
A termék típusa: Kézi vibrációs csiszlógép 250 W
Márkanév: POWERplus
Cikkszám: POWP5020
megfelel a harmonizált európai szabványok alkalmazásán alapuló, idevonatkozó európai irányelvek alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek. A készülék bármilyen illetéktelen módosítása érvényteleníti a jelen nyilatkozatot.
Európai irányelvek (ideértve, adott esetben, azok módosításait az aláírás időpontjáig):
2011/65/EU
2006/42/EC
2014/30/EU
Harmonizált európai szabványok (ideértve, adott esetben, azok módosításait az aláírás időpontjáig):
EN62841-1:2015
EN62841-2-4:2014
EN55014-1:2017
EN55014-2:2015
EN IEC61000-3-3 : 2019
EN61000-3-3:2013
A müszaki dokumentáció birtokosa: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.
Az alulírott a társaság vezérigazgatója nevében jár el,
Mertens Ludo
Ludo Mertens
Szabályozási Ügyek - Megfelelőségi Menedzser
11/09/20
