Produkttyp	Finslip
Märke	PowerPlus
Modell	POWP5020
Nominell spänning	230 V
Nominell frekvens	50 Hz
Nominell effekt	250 W
Tomgångsvarvtal	6000 - 11000 min⁻¹
Oscillationshastighet	12000 - 22000 min⁻¹
Slipyta	90 x 187 mm
Slipapapperets mått	93 x 187 mm - 93 x 230 mm
Kabellängd	4 m
Ljudtrycksnivå (LpA)	77 dB(A)
Ljudeffektnivå (LwA)	88 dB(A)
Vibrationsnivå (aw)	7,1 m/s² (K=1,5 m/s²)
Skyddsklass	Klass II (dubbelisolerad)
Pappersfästsystem	Kardborre (hook-and-loop) och klämhållare
Dammsugarpåse ingår	Ja
Varvtalsreglering	Variabel, 6 lägen (1 till 6)
Funktion för kontinuerlig drift (låsning)	Ja
Vikt (uppskattad)	Cirka 1,6 kg
Lämpliga material	Trä, plast, liknande material (inte gips, inte magnesium)
Garanti	Garanti för material- och tillverkningsfel, exkluderar normalt slitage, frakt betalas av kunden

Vanliga frågor - POWP5020 PowerPlus

Hur byter man slipapappret på slipsmaskinen POWP5020?

Slipmaskinen POWP5020 erbjuder två fästmetoder. För kardborresystemet, rengör slipplattan och fäst slipapappret genom att rikta in perforeringen. För klämhållarna, tryck in knappen för att lyfta hållaren, sätt i pappret och sänk ner hållaren. Se till att pappret ligger plant och inte lossnar.

Hur använder man dammsugarpåsen?

Fäst dammsugarpåsen (2) på dammutsugningsöppningen baktill på maskinen. Använd den alltid för att skydda din hälsa. Töm den regelbundet för att bibehålla effektiv sugförmåga.

Hur justerar man slipmaskinens hastighet?

Vrid varvinställningsratten (9) kontinuerligt från läge 1 (långsamt) till 6 (snabbt). Du kan ändra hastigheten även under drift. Anpassa hastigheten efter materialet: högre hastighet för grovslipning, lägre för finslipning.

Hur ställer man in slipmaskinen på kontinuerlig drift?

För kontinuerlig drift, tryck in strömbrytaren (7) helt och tryck sedan in låsknappen (8). Släpp strömbrytaren. För att stoppa, tryck på strömbrytaren igen.

Vilka säkerhetsåtgärder bör man vidta?

Bär alltid skyddsglasögon och dammskyddsmask. Fäst arbetsstycket med tvingar. Slipa inte magnesium eller gips (det ogiltigförklarar garantin). Använd dammsugarpåsen. Koppla ur maskinen före underhåll.

Vilka material kan jag slipa med denna slipmaskin?

Denna slipmaskin är avsedd för trä, plast och liknande material. Den är inte lämplig för gips (risk för motorklämning) eller magnesium. För målade ytor, följ föreskrifterna (särskilt blybaserad färg).

Hur rengör man slipmaskinen?

Innan rengöring, dra ur kontakten. Rengör regelbundet ventilationsöppningarna med en mjuk trasa för att undvika överhettning. För envis smuts, använd en fuktig trasa med tvålvatten. Använd aldrig lösningsmedel som bensin eller alkohol, de skadar plastdelarna.

Vad gör jag om slipmaskinen inte startar?

Kontrollera först att kontakten är ordentligt ansluten och att säkringen inte har gått. Se till att strömbrytaren inte är blockerad. Om problemet kvarstår, kontakta en auktoriserad Powerplus-serviceverkstad. Försök inte reparera själv.

Vilka tillbehör ingår i förpackningen?

Förpackningen innehåller: 1 slipmaskin, 1 manual, 5 slipappersark (korn 60, 80, 100, 120, 240) och 1 dammsugarpåse. Om delar saknas, kontakta din återförsäljare.

Vad täcker garantin?

Garantin täcker material- och tillverkningsfel. Den utesluter normalt slitage (kolborstar, lager, kablar), skador orsakade av felaktig användning, modifieringar och transportkostnader. Reparationer måste utföras av en auktoriserad Powerplus-serviceverkstad. Spara ditt köpbevis.

BRUKSANVISNING POWP5020 PowerPlus

Produkt: Planslipemaskin 250 W

Merke: PowerPlus

Modell: POWP5020

1 AVSEDD ANVÄNDNING 2
2 BESKRIVNING (FIG. A)....2
3 FÖRPACKNINGSINNEHÅLL 2
4 SYMBOLER 3
5 ALLMÄNNA SÄKERHETSANVISNINGAR FÖR ELEKTRISKA VERKTYG 3
5.1 Arbetsplatsen....3
5.2 Elektrisk säkerhet 3
5.3 Personlig säkerhet 4
5.4 Varsam skötsel och användning av elektriska verktyg 4
5.5 Service....5
6 SÄRSKILDA SÄKERHETSFÖRESKRIFTER 5
7 MONTERING....5
7.1 Påsättning av slippapper....5
7.1.1 Med kardborresystem (Fig. 1)....5
7.1.2 Med klämfästen (Fig. 2)....5
8 ANVÄNDNING 6
8.1 Igångsättning och avstängning (Fig. 3)....6
8.2 Styrhandtag....6
8.3 Användning av dammpåsen (Fig. 4)....6
8.4 Reglage för variabel hastighet (Fig. 5)....6
9 RENGÖRING OCH UNDERHÅLL....6
9.1 Rengöring....6
10 TEKNISKA DATA 7
11 BULLER 7
12 GARANTI 7
13 MILJÖ....8
14 FÖRSÄKRAN OM ÖVERENSSTÄMMELSE 8

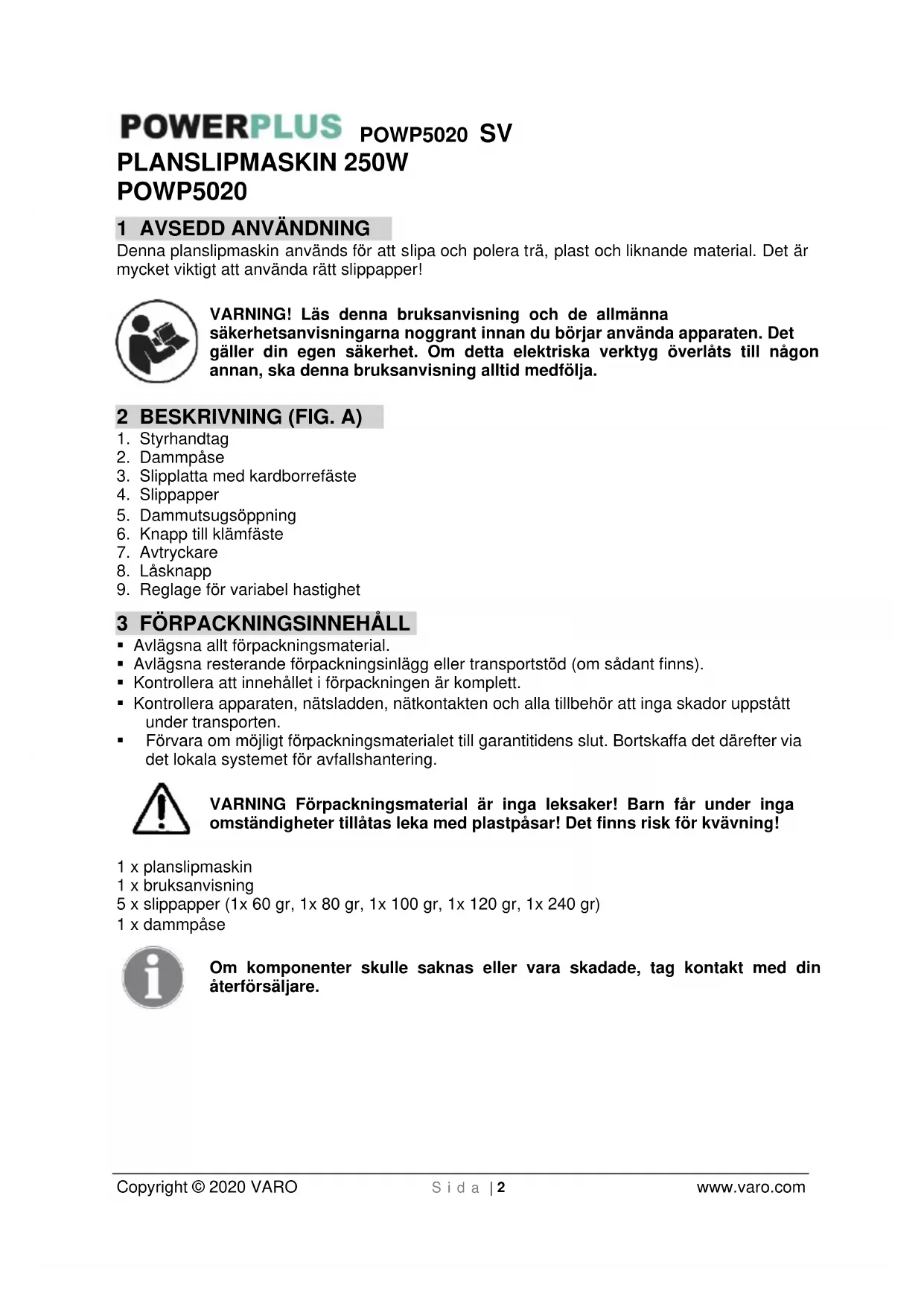

POWERPLUS POWP5020 SV PLANSLIPMASKIN 250W POWP5020

1 AVSEDD ANVÄNDNING

Denna planslipmaskin används för att slipa och polera trä, plast och liknande material. Det är mycket viktigt att använda rätt slippapper!

WARNING! Läs denna bruksanvisning och de allmänna säkerhetsanvisningarna noggrant innan du börjar använda apparaten. Det gäller din egen säkerhet. Om detta elektriska verktyg överlåts till någon annan, ska denna bruksanvisning alltid medfölja.

2 BESKRIVNING (FIG. A)

1. Styrhandtag
2. Dammpåse
3. Slipplatta med kardborrefäste
4. Slippapper
5. Dammutsugsöppning
6. Knapp till klämfäste
7. Avtryckare
8. Låsknapp
9. Reglage för variabel hastighet

• Avlägsna allt förpackningsmaterial.
• Avlägsna resterande förpackningsinlägg eller transportstöd (om sådant finns).
• Kontrollera att innehållet i förpackningen är komplett.
• Kontrollera apparaten, nätsladden, nätkontakten och alla tillbehör att inga skador uppstått under transporten.
• Förvara om möjligt förpackningsmaterialet till garantitidens slut. Bortskaffa det därefter via det lokala systemet för avfallshantering.

WARNING Förpackningsmaterial är inga leksaker! Barn får under inga omständigheter tillåtas leka med plastpåsar! Det finns risk för kvävning!

1 x planslipmaskin
1 x bruksanvisning
5 x slippapper (1x 60 gr, 1x 80 gr, 1x 100 gr, 1x 120 gr, 1x 240 gr)
1 x dammpåse

Om komponenter skulle saknas eller vara skadade, tag kontakt med din återförsäljare.

4 SYMBOLER

Följande symboler används i bruksanvisningen och/eller på maskinen:

	Anger risk för person- eller maskinskada.		Studera manualen före användning.
	Maskin klass II – dubbel isolering, jordad kontakt behövs ej.		Uppfyller tillämpliga säkerhetsstandarder i europeiska direktiv.
	Obligatoriskt att bära skyddsglasögon.		Bär handskar.

5 ALLMÄNNA SÄKERHETSANVISNINGAR FÖR ELEKTRISKA VERKTYG

Studera noga samtliga säkerhetsvarningar och alla anvisningar. Uraktlåtenhet att följa alla varningar och anvisningar kan medföra risk för elektriska stötar, brand och/eller allvarliga personskador. Spar alla varningar och instruktioner för framtida konsultation. Den nedan använda termen „elektriskt verktyg“ i varningarna avser nätdrivna elektriska verktyg (med nätkabel) eller batteridrivna (sladdlösa) elektriska verktyg.

5.1 Arbetsplatsen

• Håll arbetsplatsen i god ordning och väl upplyst. Oordning och dåligt upplysta arbetsplatser inbjuder till olyckor.
• Arbeta inte med elektriska verktyg i en omgivning där explosionsrisk föreligger, där det finns lättantändliga vätskor, gaser eller damm. Elektriska verktyg alstrar gnistor som kan antända damm och ångor.
• Håll barn och kringstående personer på avständ vid arbete med det elektriska verktyget. Ett ögonblicks ouppmärksamhet kan få dig att tappa kontrollen över verktyget.

5.2 Elektrisk säkerhet

Kontrollera alltid att nätspänningen överensstämmer med den på märkplåten angivna.

• Verktygets nätkontakt måste passa till eluttaget. Nätkontakten får under inga omständigheter ändras. Använd inga adapterkontakter tillsammans med skyddsjordade verktyg. Originalkontakter som inte ändrats och eluttag som överensstämmer med dessa minskar risken för elektriska stötar.
• Undvik kroppskontakt med jordade föremål som rörledningar, värmeelement, spisar och kylskåp. Det föreligger större risk för elektriska stötar om din kropp är jordad.
• Håll verktyget borta från regn och fuktiga förhållanden. Vatten som trängt in i ett elektriskt verktyg ökar risken för elektriska stötar.
• Använd aldrig nätsladden till vad den inte är avsedd för. Bär aldrig eller häng upp verktyget i nätsladden och dra aldrig i den för att dra ur nätkontakten. Håll sladden borta från stark värme, olja, skarpa föremål och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektriska stötar.

POWERPLUS POWP5020 SV

- När det elektriska verktyget används utomhus ska uteslutande förlängningskablar avsedda för utomhusbruk användas. Användningen av en för utomhusbruk avsedd förlängningskabel minskar risken för elektriska stötar.

- Om det elektriska verktyget måste användas där det är fuktigt, anslut det till ett uttag som är skyddat av jordfelsbrytare. Användningen av jordfelsbrytare minskar risken för elektriska stötar.

5.3 Personlig säkerhet

- Var uppmärksam. Koncentrera dig på vad du håller på med och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte ett elektriskt verktyg då du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet medan du arbetar med verktyget kan resultera i allvarliga personskador.

- Använd säkerhetsutrustning och bär alltid skyddsglasögon. Säkerhetsutrustning som andningsmask, halkfria säkerhetsskodon, skyddshjälm och hörselskydd, beroende på vad verktyget ska användas till, minskar risken för personskador.

- Undvik att verktyget sätts igång oavsiktligt. Kontrollera att strömbrytaren står i från-läge innan nätkontakten sätts i eluttaget. Att bära verktyget med fingret på strömbrytaren eller att sätta i nätkontakten med strömbrytaren i till-läge kan leda till olyckor.

- Avlägsna justerverktyg eller nycklar innan maskinen startas. Nycklar som lämnats kvarsittande i anslutning till någon rörlig del av verktyget kan resultera i personskador.

- Sträck dig inte för långt. Stå alltid säkert och med god balans i alla situationer. Detta medger bättre kontroll av det elektriska verktvget i oförutsedda situationer.

- Bär lämplig klädsel. Bär inte löst åtsittande kläder eller smycken. Håll hår, kläder och handskar borta från rörliga delar. Löst åtsittande kläder, smycken och långt hår kan fastna i rörliga delar.

- Om det finns anordningar för att ansluta dammutsugnings- och dammuppsamlingsutrustning, se till att dessa är anslutna och att utrustningen används på rätt sätt. Användningen av sådan utrustning minskar med damm förknippade risker.

5.4 Varsam skötsel och användning av elektriska verktyg

- Forcera inte det motordrivna verktyget. Använd det elektriska verktyg som bäst motsvarar det arbete som ska utföras. Med rätt verktyg, som får arbeta i den takt det är avsett för, utförs arbetet bättre och säkrare.

- Använd inte elektriska verktyg om strömbrytaren inte fungerar. Ett elektriskt verktyg som inte kan kontrolleras med strömbrytaren är farligt att använda och måste repareras.

- Dra nätkontakten ur eluttaget innan några inställningar av verktyget företas, före byte av arbetsverktyg, och då verktyget läggs åt sidan. Dessa förebyggande säkerhetsåtgärder förhindrar att verktyget paysiktligt startas.

- Förvara elektriska verktyg som inte används utom räckhåll för barn. Låt inte personer som inte är förtrogna med det elektriska verktyget eller som inte studerat dessa anvisningar använda verktyget. Elektriska verktyg är farliga i händerna på oerfarna användare.

- Underhåll omsorgsfullt det elektriska verktyget. Kontrollera att rörliga delar fungerar oklanderligt och inte kärvar, och att de inte har sprickor eller skador som kan inverka menligt på verktygets funktion. Om verktyget har delar som är skadade, låt reparera det innan det åter används. Många olyckor orsakas av dåligt underhållna elektriska verktyg.

- Håll skärande verktyg skarpa och rena. Riktigt underhållna skärverktyg med skarpa skärkanter är mindre benägna att kärva eller fastna och lättare att bemästra.

- Använd det elektriska verktyget, dess tillbehör och arbetsverktyg, i överensstämmelse med dessa anvisningar och på det sätt som avsetts med denna speciella typ av verktyg, med beaktande av arbetsförhållandena och det arbete som ska utföras. Användningen av elektriska verktyg för andra ändamål än de de är avsedda för kan leda till olyckstillbud.

POWERPLUS POWP5020 SV

5.5 Service

- Låt endast kvalificerat fackfolk reparera verktyget med användande av originalreservdelar. Detta för att garantera att verktygets säkerhet vidmakthålls.

6 SÄRSKILDA SÄKERHETSFÖRESKRIFTER

• Använd alltid skyddsglasögon och andningsskydd vid arbeten med slipmaskin.
• Fäst alltid arbetsstycket med skruvtvingar eller på annat sätt för att undvika att det glider undan.
• Håll alltid hålen i bottenplattan rena från sågspån och smuts.
• Följ tillämpliga anvisningar vid slipning av lackerade ytor.
• När det är möjligt, använd en dammsugare för dammuppsugning.
• Damm och annat skräp ska deponeras på ett miljösäkert sätt.
• Var särskilt försiktig vid slipning av blybaserad färg:
• Alla personer som vistas inom arbetsområdet, måste bära en mask speciellt utformad för skydd mot damm och rök från blyfärg.
• Barn och gravida kvinnor får inte komma inom arbetsområdet.
• Ät, drick och rök inte inom arbetsområdet.

7 MONTERING

Använd inte planslipmaskinen för att slipa gipsytor, WARNING: I så fall blir garantin ogiltig. Detta kan täppa till motorn (borstar, kullager ...).

7.1 Påsättning av slippapper

7.1.1 Med kardborresystem (Fig. 1)

• Innan slippappret (4) sätts på, avlägsna först smuts eller annat främmande material från slipplattan (3).
• Fäst därefter slippappret på slipplattan, med hjälp av slippapprets och slipplattans kardborresystem.
• Se till att slippapprets perforeringar sammanfaller med dem på slipplattan, för att säkerställa optimal dammuppsamling.
• Slippappret ska sitta dikt mot slipplattan och får inte lossna.

WARNING: När du tar bort slippappret, följ ovanstående procedur i omvänd ordning.

7.1.2 Med klämfästen (Fig. 2)

• Välj slippapper (4) beroende på vilket material som ska slipas. Använd slippapper med korn 40 eller 60 för grovslipning och slipning av ojämna ytor. Använd finare slippapper med korn 120 för jämnare finish.
• Tryck knappen (6) inåt för att öppna klämfästet.
• Sätt slippappret (4) på sliplattan (3) och var noga med att slippapprets hål hamnar över öppningarna i slipplattan. Endast på så sätt kan slipstoftet extraheras genom sugkanaler i slipplattan (3).
• Pressa slippappret (4) med fast hand på slipplattan (3).

OBS: Denna planslipmaskin är inte lämplig för våtslipningsarbeten.

WARNING: Slippappret måste sitta stadigt på slipplattan och får inte lossna.

8 ANVÄNDNING

8.1 Igångsättning och avstängning (Fig. 3)

• Starta maskinen genom att trycka på strömbrytaren.
• Stäng av maskinen genom att släppa strömbrytaren.
• För att låta maskinen löpa kontinuerligt, håller du strömbrytaren helt intryckt och trycker sedan på spärrknappen. Sedan kan du släppa strömbrytaren.
• För att stänga av maskinen vid kontinuerlig drift trycker du åter på strömbrytaren.

Varning : Använd aldrig maskinen för att slipa arbetsmaterial där magnesium kan förekomma.

8.2 Styrhandtag

Maskinen har ett styrhandtag (1) framtill. Planslipmaskinen ska alltid under slipning hållas med båda handtagen.

8.3 Användning av dammpåsen (Fig. 4)

Denna maskin levereras tillsammans med dammpåse. För din hälsas skull, använd alltid dammpåsen för dammsugning när maskinen är igång.

8.4 Reglage för variabel hastighet (Fig. 5)

Med reglaget för variabel hastighet (9) kan man anpassa maskinens hastighet efter arbetsuppgiften. Välj lämplig hastighetsinställning och se till att maskinen inte blir överbelastad och stänger av. Vrid reglaget (9) steglöst till önskad inställning för att öka eller minska hastigheten. Reglaget kan ställas in från 1-6. Hastigheten kan också ändras under drift. Tips: Den lämpliga hastigheten vid slipning av en arbetsyta beror på det material som ska slipas. För bästa resultat, gör några praktiska tester.

9 RENGÖRING OCH UNDERHÅLL

Obs! Innan något arbete utförs på utrustningen, ska stickkontakten dras ur eluttaget.

9.1 Rengöring

• Håll maskinens ventilationsspringor rena så att motorn inte överhettas.
• Rengör maskinhöljet regelbundet med en mjuk trasa, helst efter varje användning.
• Håll luftintagen fria från damm och smuts.
• Vid svår nedsmutsning kan du fukta trasan lätt med tvålvatten.

Använd aldrig lösningsmedel, t.ex. bensin, alkohol, ammoniaklösning etc. Dessa kan skada maskinens plastdelar.

10 TEKNISKA DATA

Märkspänning	230 V
Märkfrekvens	50 Hz
Märkeffekt	250 W
Varvtal	6000-11000 min ^-1
Kabelns längd	4 m
Slipyta	90x187 mm
Sandpaper	93x187 – 93x230
Svängningar/min	12000-22000 min ^-1
Mjukt grepp	Ja
Kardborrefäste	Ja
Inbyggd dammsugning	Ja

11 BULLER

Bulleremissionsvärden uppmätta enligt tillämplig standard. (K=3)

Ljudtrycksnivå LpA	77dB(A)
Ljudeffektnivå LwA	88dB(A)

OBS! Bär hörselskydd när ljudtrycket överstiger 85 dB(A).

aw (Vibration)

7.1m/s²

K = 1,5 ~m / s^2

12 GARANTI

• Garantin täcker alla material- och tillverkningsfel med undantag för batterier och laddare. Den omfattar inte: defekter uppkomna på normala förslitningsdelar såsom kullager, borstar, kablar, stickkontakter eller tillbehör som borrar, bits, sågklingor etc.; vidare skador eller defekter som uppkommit genom vanvård, olyckor eller vidtagna förändringar av produkten; ej heller kostnader för transport.
• Skador och/eller defekter som uppkommit på grund av felaktig användning av verktyget omfattas inte av garantibestämmelserna.
• Vi frånsäger oss allt ansvar för eventuell kroppsskada som uppstått på grund av felaktig användning av verktyget.
• Reparationer får endast utföras av en auktoriserad serviceverkstad för Powerplus verktyg.
• Ytterligare information kan erhållas per telefon på nummer 0032-3-292 92 90.
• Eventuella transportkostnader skall betalas av kunden, om inte annat har avtalats skriftligen.
• Likaledes kan inga garantianspråk ställas om skadan på apparaten uppkommit som en följd av åsidosatt underhåll eller överbelastning.
• Absolut undantagna från garantin är skador uppkomna genom vätska som trängt in, överdrivet utsättande för damm, medveten skada (avsiktlig eller genom grov vårdslöshet), olämplig användning (användning för ändamål för vilka apparaten inte lämpar sig), okunnig användning (t.ex. utan att respektera i denna bruksanvisning givna anvisningar), osakkunnig montering, blixtnedslag, felaktig nätpänning. Denna uppräkning gör inte anspråk på att vara fullständig.
• Godkända garantianspråk kan inte medföra förlängning av garantiperioden eller påbörjande av en ny garantiperiod i den händelse apparaten ersatts med en ny.
• Apparat eller delar som bytts ut under garantin, blir därigenom Varo NV:s egendom.
• Vi förbehåller oss rätten att avvisa alla garantiansökningar där inköpet inte kan bestyrkas eller om det står klart att produkten inte underhållits på rätt sätt (rena ventilationsspringor, kolborstarna regelbundet servade...)

POWERPLUS POWP5020 SV

• Inköpskvittot måste sparas som bevis för inköpsdatum.
• Verktyget, som inte får ha tagits isär, måste returneras till återförsäljaren i acceptabelt rengjort skick i sin ursprungliga formplastförpackning (om tillämpligt för produkten) tillsammans med inköpsbeviset.

13 MILJÖ

Uttjänad maskin som behöver bytas ut får inte kastas i hushållsavfallet. Den måste deponeras på miljövänligt sätt.

Avfallsprodukter från elektrisk utrustning får inte kastas i hushållsavfallet. Återvinn det som går. Kontakta den lokala avfallscentralen eller din återförsäljare för råd om avfallsbehandling.

14 FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

VARO – VIC. VAN ROMPUY N.V. – Joseph Van Instraat 9 – BE2500 Lier – Belgien, deklarerar härmed att,

Produkt: PLANSLIPMASKIN 250 W

Varumärke: POWERplus

Modell: POWP5020

överensstämmer med väsentliga krav och andra relevanta bestämmelser i tillämpliga Europeiska direktiv, baserat på tillämpningen av Europeiska harmoniserade standarder. Varje ej godkänd ändring av apparaten gör denna deklaration ogiltig.

Europeiska direktiv (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet):

2011/65/EU

2006/42/EC

2014/30/EU

Europeiska harmoniserade standarder (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet):

EN62841-1:2015

EN62841-2-4 : 2014

EN55014-1:2017

EN55014-2:2015

EN IEC61000-3-3 : 2019

EN61000-3-3 : 2013

Ansvarig för den tekniska dokumentationen: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertecknad agerar på uppdrag av företagets VD,

Mertens Ludo

Ludo Mertens

Tillämpningsansvarig - Registrerings- och regelfrågor

11/09/20

POWERPLUS POWP5020 FI

8.2 Vodiaca rukovät'
