MANUALE UTENTE POWP5020 PowerPlus

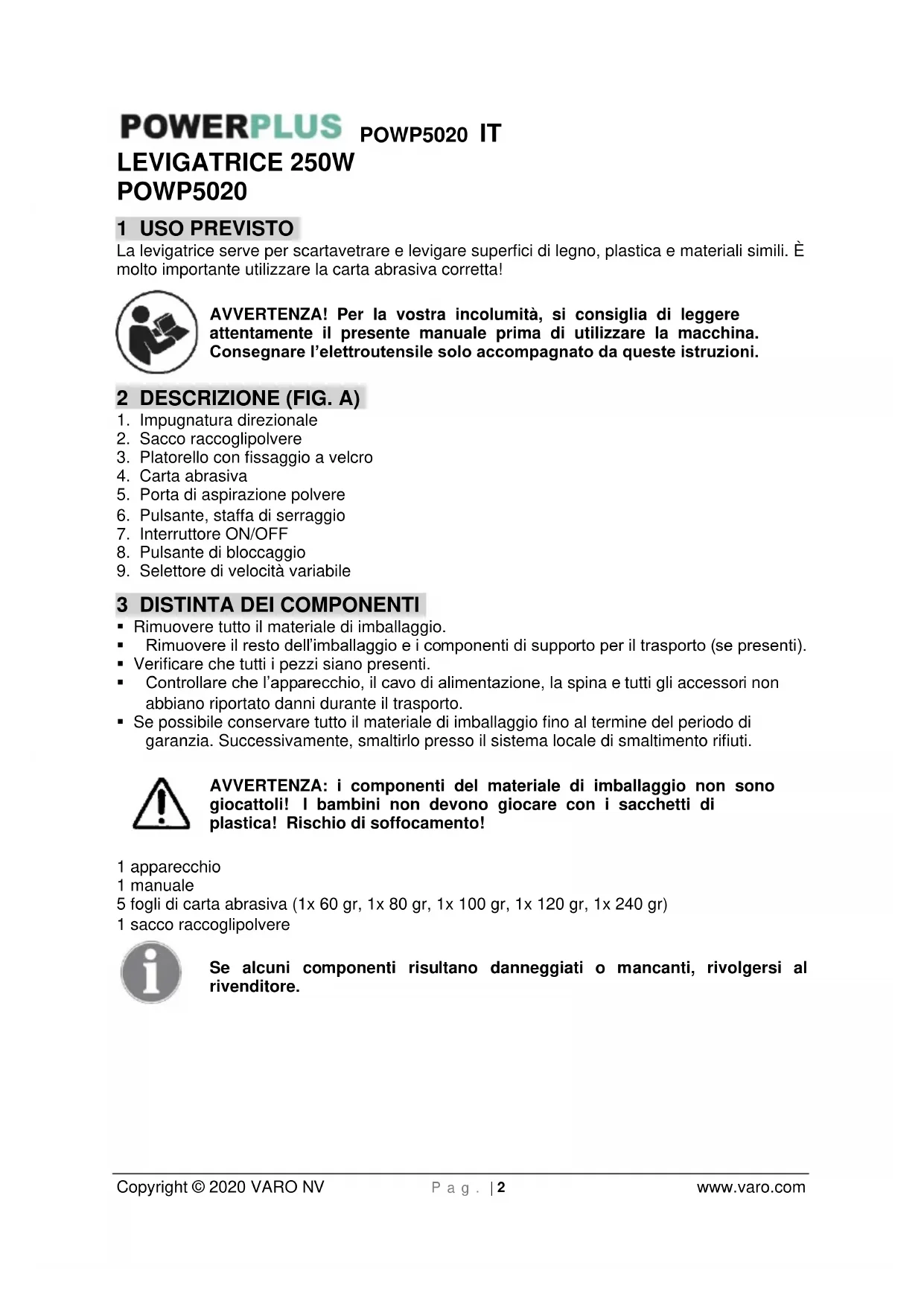

Copyright © 2020 VARO NV P a g . | 2 www.varo.com LEVIGATRICE 250W POWP5020 1 USO PREVISTO La levigatrice serve per scartavetrare e levigare superfici di legno, plastica e materiali simili. È molto importante utilizzare la carta abrasiva corretta! AVVERTENZA! Per la vostra incolumità, si consiglia di leggere attentamente il presente manuale prima di utilizzare la macchina. Consegnare l’elettroutensile solo accompagnato da queste istruzioni. 2 DESCRIZIONE (FIG. A)

1. Impugnatura direzionale

2. Sacco raccoglipolvere

3. Platorello con fissaggio a velcro

5. Porta di aspirazione polvere

6. Pulsante, staffa di serraggio

7. Interruttore ON/OFF

8. Pulsante di bloccaggio

9. Selettore di velocità variabile

3 DISTINTA DEI COMPONENTI

• Rimuovere tutto il materiale di imballaggio.

• Rimuovere il resto dell’imballaggio e i componenti di supporto per il trasporto (se presenti).

• Verificare che tutti i pezzi siano presenti.

• Controllare che l’apparecchio, il cavo di alimentazione, la spina e tutti gli accessori non abbiano riportato danni durante il trasporto.

• Se possibile conservare tutto il materiale di imballaggio fino al termine del periodo di garanzia. Successivamente, smaltirlo presso il sistema locale di smaltimento rifiuti. AVVERTENZA: i componenti del materiale di imballaggio non sono giocattoli! I bambini non devono giocare con i sacchetti di plastica! Rischio di soffocamento! 1 apparecchio 1 manuale 5 fogli di carta abrasiva (1x 60 gr, 1x 80 gr, 1x 100 gr, 1x 120 gr, 1x 240 gr) 1 sacco raccoglipolvere Se alcuni componenti risultano danneggiati o mancanti, rivolgersi al rivenditore.POWP5020 IT Copyright © 2020 VARO NV P a g . | 3 www.varo.com 4 SIMBOLI Nel presente manuale e/o sulla macchina sono utilizzati i seguenti simboli:

Indica il rischio di lesioni personali o danni all’utensile.

Leggere attentamente il manuale prima dell'uso.

Macchina classe II - Doppio isolamento - Non è necessaria la messa a terra.

Non usare mai sotto la pioggia, in condizioni di umidità o in presenza di acqua. L’umidità rappresenta un rischio di scossa elettrica.

Protezioni oculari obbligatorie.

Indossare guanti protettivi.

5 NORME GENERALI DI SICUREZZA

Attenzione! Leggere tutte le istruzioni. Non attenersi alle avvertenze e alle istruzioni che seguono può causare scosse elettriche, incendi e/o gravi lesioni. Conservare le presenti avvertenze e istruzioni in modo da poterle consultare in seguito. Il termine “elettroutensile” di seguito utilizzato si riferisce a elettroutensili alimentati a rete (con cavo) o a batteria (cordless).

• Mantenere l’area di lavoro pulita e in ordine. Aree di lavoro in disordine e non illuminate possono dare origine a incidenti.

• Non utilizzare l’apparecchio in ambienti a rischio di esplosione nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono incendiare polveri o vapori.

• Durante l’impiego dell’elettroutensile, tenere lontani bambini e i non addetti ai lavori. In caso di distrazione, si potrebbe perdere il controllo dell’apparecchio.

5.2 Sicurezza elettrica

Verificare sempre che la tensione della rete di alimentazione corrisponda a quella indicata sulla targa dati.

• La spina dell’apparecchio deve essere adatta alla presa. La spina non può essere modificata in alcun modo. Non utilizzare spine adattatrici insieme ad apparecchi collegati a terra. Spine non modificate e prese di corrente adatte riducono il rischio di scosse elettriche.

• Evitare il contatto fisico con superfici collegate a terra quali tubi, impianti di riscaldamento, fornelli e frigoriferi. C’è un alto rischio di prendere la scossa se il corpo è collegato a terra.

• Proteggere l’apparecchio da pioggia e umidità. L’infiltrazione di acqua in un elettroutensile aumenta il rischio di scossa elettrica.

• Maneggiare il cavo con cura. Non utilizzare il cavo per trascinare l’apparecchio, per appenderlo oppure per estrarre la spina dalla presa. Tenere lontano il cavo da fonti di calore, olio, spigoli aguzzi o parti in movimento dell’apparecchio. I cavi danneggiati o aggrovigliati aumentano il rischio di ricevere scosse elettriche.

• Se l’elettroutensile va impiegato all’aperto, utilizzare solo prolunghe adatte a questo scopo. L’impiego di una prolunga adatta per l’uso all’aperto diminuisce il rischio di scosse elettriche.POWP5020 IT Copyright © 2020 VARO NV P a g . | 4 www.varo.com

• Se non si può evitare di azionare l’elettroutensile in un luogo umido, utilizzare una rete di alimentazione protetta da dispositivo di corrente residua (RCD). L'uso di un RCD riduce il rischio di scosse elettriche.

5.3 Sicurezza delle persone

• Prestare attenzione. Fare molta attenzione a quello che si fa quando si lavora con un elettroutensile. Non utilizzare l’apparecchio quando si è stanchi o sotto gli effetti di droghe, alcool o farmaci. Un momento di distrazione durante l’uso dell’apparecchio può causare gravi lesioni.

• Indossare dispositivi di protezione personali e sempre un paio di occhiali protettivi. Indossare dispositivi di protezione personali quali maschera antipolvere, calzature di sicurezza antiscivolo, elmetto o paraorecchi, a seconda del tipo di impiego dell’elettroutensile, fa diminuire il rischio di lesioni.

• Evitare la messa in funzione accidentale. Accertarsi che l’interruttore si trovi sulla posizione “off” prima di inserire la spina nella presa. Se durante il trasporto dell’apparecchio il dito poggia sull’interruttore, oppure se l’apparecchio viene collegato alla rete già in posizione di innesto, si possono causare incidenti.

• Prima di avviare l’apparecchio, rimuovere gli utensili di regolazione o la chiave per dadi. Un utensile o una chiave che si trovino in una sezione rotante possono causare lesioni.

• Non addossarsi alla macchina. Trovare una posizione sicura e mantenere sempre l’equilibrio. In questo modo si può controllare l’apparecchio anche in situazioni impreviste.

• Indossare l’abbigliamento adatto. Indossare capi il più possibile aderenti ed evitare di indossare ornamenti o gioielli. Tenere capelli, abbigliamento e guanti lontano dalle sezioni in movimento. Un abbigliamento non aderente, gioielli o capelli lunghi possono restare intrappolati nelle sezioni in movimento.

• Se possono essere montati sistemi di aspirazione e captazione della polvere, assicurarsi che siano collegati e che vengano utilizzati in modo corretto. L’impiego di questi sistemi diminuisce i rischi causati dalla polvere.

5.4 Uso attento e scrupoloso degli elettroutensili

• Non sovraccaricare l’apparecchio. Utilizzare l’elettroutensile idoneo al lavoro da svolgere. Con l’elettroutensile idoneo si potrà lavorare meglio e in modo più sicuro a seconda del campo di applicazione.

• Non utilizzare mai un elettroutensile il cui interruttore sia difettoso. Un elettroutensile che non si riesca più ad accendere o spegnere è pericoloso e deve essere riparato.

• Estrarre la spina dalla presa prima delle regolazioni dell’apparecchio, della sostituzione di accessori o del suo inutilizzo. Queste precauzioni impediscono l’avvio involontario dell’apparecchio.

• Conservare gli elettroutensili fuori dalla portata dei bambini. Non far utilizzare l’apparecchio a persone che non ne hanno familiarità oppure che non hanno letto queste istruzioni. Gli elettroutensili sono attrezzi pericolosi nelle mani di persone inesperte.

• Avere cura dell’apparecchio. Controllare che le parti mobili dell’apparecchio funzionino perfettamente e non si blocchino, che non ci siano pezzi rotti oppure danneggiati in modo tale da pregiudicarne il funzionamento. Far riparare i pezzi danneggiati prima dell’impiego dell’apparecchio. Molti incidenti sono stati causati da elettroutensili sui quali viene eseguita una scarsa manutenzione.

• Conservare gli utensili da taglio affilati e in ordine. Gli utensili da taglio conservati con cura e debitamente affilati si bloccano di meno e si gestiscono meglio.

• Utilizzare l’elettroutensile, gli accessori, gli utensili, ecc. conformemente alle presenti istruzioni e per gli scopi previsti per questo modello particolare. Tenere quindi in considerazione le condizioni di lavoro e il tipo di applicazione. L’impiego di elettroutensili per usi diversi da quelli previsti può condurre a situazioni pericolose.POWP5020 IT Copyright © 2020 VARO NV P a g . | 5 www.varo.com

• Far riparare l’apparecchio solo da personale specializzato e che utilizza solo pezzi di ricambio originali. In questo modo viene garantita la sicurezza dell’apparecchio.

6 AVVERTENZE DI SICUREZZA SPECIFICHE

• Durante l'uso della levigatrice, indossare sempre occhiali di sicurezza e una maschera antipolvere.

• Fissare sempre il pezzo da trattare con morse o simili per evitare che scivoli via.

• Mantenere sempre puliti dalla polvere le aperture sulla base.

• Durante la levigatura di superfici verniciate osservare le normative vigenti.

• Ove possibile, rimuovere la polvere per mezzo di un aspirapolvere.

• Rimuovere polvere e altri residui in maniera sicura per l’ambiente.

• Osservare speciali precauzioni per la levigatura di vernici a base di piombo:

• Chiunque si trovi all’interno dell’area di lavoro deve indossare una maschera concepita appositamente per la protezione dalle esalazioni e dalle polveri di vernice al piombo.

• Bambini e donne in stato di gravidanza non devono accedere all’area di lavoro.

• Non mangiare, bere o fumare nell’area di lavoro. 7 MONTAGGIO Non levigare superfici di cartongesso, (AVVERTENZA: in caso contrario la garanzia perde validità) il mancato rispetto di questa indicazione può provocare l'inceppamento del motore (spazzole, cuscinetti a sfera, ecc.).

7.1 Applicazione dei fogli abrasivi

7.1.1 Sistema a velcro (Fig. 1)

• Per applicare la carta abrasiva (4), eliminare prima qualsiasi traccia di sporcizia o corpi estranei dal platorello (3).

• Applicare quindi la carta abrasiva sul platorello servendosi dell’apposito sistema di fissaggio a velcro presente su entrambi.

• Assicurarsi che i fori sulla carta coincidano con quelli sul platorello in modo da garantire una raccolta ottimale della polvere.

• La carta abrasiva deve restare ben aderente al platorello senza staccarsi. AVVERTENZA: per rimuovere la carta abrasiva, seguire in ordine inverso la procedura descritta sopra.

7.1.2 Con staffe di serraggio (Fig. 2)

Scegliere la carta abrasiva (4) in base al materiale da levigare. Utilizzare carta abrasiva (4) di grana 40 o 60 per levigature grezze e su superfici irregolari. Utilizzare la grana sottile da 120 per finiture lisce.

• Premere il pulsante (6) verso l’interno per sollevare la staffa di serraggio.

• Applicare la carta abrasiva (4) sul platorello (3) e assicurarsi che i fori sulla carta abrasiva (4) corrispondano alle aperture sul platorello (3). Solo in questo modo sarà possibile rimuovere la polvere di levigatura attraverso i fori di aspirazione sul platorello (3).POWP5020 IT Copyright © 2020 VARO NV P a g . | 6 www.varo.com

• Premere energicamente la carta abrasiva (4) sul platorello (3). Attenzione: questa levigatrice non è indicata per lavori di sabbiatura a umido. AVVERTENZA: la carta abrasiva deve restare ben aderente al platorello e non deve staccarsi. 8 FUNZIONAMENTO

8.1 Interruttore (Fig. 3)

• Per accendere l’apparecchio, premere l’interruttore ON/OFF.

• Per spegnere l’apparecchio, rilasciare l'interruttore ON/OFF.

• Per attivare la modalità continua, tenere premuto l’interruttore ON/OFF e al tempo stesso premere il pulsante di bloccaggio. Quindi rilasciare l'interruttore ON/OFF.

• Per disattivare la modalità continua, premere di nuovo l’interruttore ON/OFF. AVVERTENZA: non utilizzare mai l’apparecchio per levigare superfici di magnesio.

8.2 Impugnatura direzionale

Questo apparecchio è dotato di impugnatura direzionale (1) sulla parte anteriore. L'apparecchio deve essere utilizzato sempre con entrambe le impugnature.

8.3 Uso del sacco raccoglipolvere (Fig. 4)

Questa macchina viene fornita con un sacco raccoglipolvere in dotazione (2). Per evitare problemi di salute, utilizzare sempre il sacco raccoglipolvere per rimuovere la polvere durante l'uso della macchina.

8.4 Selettore di velocità variabile (Fig. 5)

Per mezzo del selettore di velocità (9) è possibile regolare la velocità in base all’applicazione Selezionare l’impostazione di velocità appropriata e assicurarsi di non sovraccaricare l’apparecchio provocandone l’arresto. Ruotare il selettore di velocità (9) senza soluzione di continuità fino all’impostazione desiderata per aumentare o ridurre la velocità. Il selettore può essere regolato tra 1 e 6. La velocità può essere modificata anche mentre l’apparecchio è in funzione. Suggerimento: la velocità più indicata per levigare una superficie dipende dal materiale. Per prestazioni ottimali, eseguire qualche prova pratica.

9 PULIZIA E MANUTENZIONE

Attenzione! Prima di eseguire qualsiasi intervento sull'apparecchio staccare la spina.

• Mantenere pulite le aperture di ventilazione della macchina per evitare il surriscaldamento del motore.

• Pulire regolarmente l’alloggiamento della macchina con un panno morbido, di preferenza dopo ogni uso.

• Mantenere le aperture di ventilazione libere da polvere e sporcizia.POWP5020 IT Copyright © 2020 VARO NV P a g . | 7 www.varo.com

• Se la sporcizia non viene via usare un panno morbido inumidito con acqua saponata. Non usare mai solventi come petrolio, alcol, ammoniaca, ecc. Questi solventi possono danneggiare le parti di plastica. 10 DATI TECNICI Tensione nominale 230 V Frequenza nominale 50 Hz Potenza nominale 250 W Velocità di rotazione 6000-11000 min

Lunghezza del cavo 4 m Superficie levigante 90x187 mm Carta smeriglio 93x187 – 93x230 Velocità oscillante 12000-22000 min

Sistema di attacco a velcro

Funzione di estrazione automatica della polvere

11 RUMORE Valori di emissione di rumore misurati in conformità allo standard applicabile. (K=3) Livello di pressione acustica LpA 77dB(A) Livello di potenza acustica LwA 88 dB(A) ATTENZIONE! Indossare protezioni acustiche se la pressione acustica supera 85 dB(A). aw (Livello di vibrazione):

• La presente garanzia copre tutti i difetti di materiali o produzione, esclusi: batterie, caricabatterie, parti difettose soggette a normale usura quali cuscinetti, spazzole, cavi e spine o accessori quali trapani, punte di trapano, lame di seghe, ecc.; danni o difetti derivanti da incuria, incidenti o alterazioni; costi di trasporto.

• Sono esclusi dalle clausole della garanzia danni e/o difetti conseguenti all’uso non conforme.

• Si declina ogni responsabilità per eventuali lesioni provocate dall’uso non conforme dell’apparecchio.

• Le riparazioni devono essere affidate esclusivamente a un centro di assistenza ai clienti autorizzato da Powerplus tools.

• Per ulteriori informazioni, telefonare al numero 00 32 3 292 92 90.

• Tutti i costi di trasporto sono a carico del cliente, salvo accordi diversi in forma scritta.

• Non sono inoltre consentiti reclami sulla garanzia qualora il danno al dispositivo sia dovuto alle conseguenze di una manutenzione inadeguata o di un sovraccarico.

• Sono inderogabilmente esclusi dalla garanzia i danni derivati da infiltrazione di liquidi, penetrazione di polvere, danni intenzionali (perpetrati deliberatamente o dovuti a negligenza evidente), uso improprio (scopi per i quali il dispositivo non è idoneo), uso non competente (cioè senza rispettare le istruzioni fornite nel manuale), assemblaggio da parte di personale inesperto, fulmini, tensione di rete errata. Questa clausola non è restrittiva.

• L’accettazione dei reclami in base al regolamento di questa garanzia non comporta in nessun caso la proroga del periodo di validità della stessa né l’inizio di un nuovo periodo di garanzia in caso di sostituzione del dispositivo.

• I dispositivi o i componenti sostituiti nel periodo della garanzia sono pertanto di proprietà di Varo NV.

• Ci riserviamo il diritto di respingere i reclami nei casi in cui non sia possibile verificare l’acquisto o quando sia evidente che il prodotto non è stato sottoposto a una corretta manutenzione. (pulizia delle aperture di ventilazione, regolare assistenza per le spazzole al carbonio, ecc.).

• Conservare lo scontrino come prova della data d’acquisto.

• L’apparecchio non smontato deve essere restituito al rivenditore in condizioni di pulizia accettabili, nella custodia preformata originale (se applicabile), accompagnato dalla prova d’acquisto. 13 AMBIENTE Ove la macchina, in seguito ad uso prolungato, dovesse essere sostituita, non gettarla tra i rifiuti domestici, ma liberarsene in modo rispettoso per l'ambiente. I rifiuti prodotti dalle macchine elettriche non possono essere trattati come i normali rifiuti domestici. Provvedere al riciclo laddove esistono impianti adeguati. Consultare l’ente locale o il rivenditore per consigli su raccolta e smaltimento.POWP5020 IT Copyright © 2020 VARO NV P a g . | 9 www.varo.com

14 DICHIARAZIONE DI CONFORMITÀ

Con la presente, VARO – VIC. VAN ROMPUY N.V. – Joseph Van Instraat 9 – B2500 Lier, Belgio, dichiara che Descrizione dell’apparecchio: Levigatrice 250 W Marchio: PowerPlus Numero articolo: POWP5020 è conforme ai requisiti essenziali e alle altre disposizioni pertinenti stabilite dalle Direttive Europee in base all’applicazione delle norme europee armonizzate. Qualsiasi modifica effettuata sul prodotto rende nulla questa dichiarazione. Direttive europee (inclusi eventuali emendamenti fino alla data della firma): 2011/65/EU 2006/42/EC 2014/30/EU Norme europee armonizzate (inclusi eventuali emendamenti fino alla data della firma): EN62841-1 : 2015 EN62841-2-4 : 2014 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC61000-3-3 : 2019

EN61000-3-3 : 2013 Depositario della documentazione tecnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Il sottoscritto agisce in nome e per conto del CEO della società, Ludo Mertens Regulatory Affairs – Compliance Manager 11/09/20POWP5020 PT Copyright © 2020 VARO P á g i n a | 1 www.varo.com
