| Typ produktu | Dokončovací bruska |
| Značka | PowerPlus |
| Model | POWP5020 |
| Jmenovité napětí | 230 V |
| Jmenovitá frekvence | 50 Hz |
| Jmenovitý výkon | 250 W |
| Otáčky (naprázdno) | 6000 - 11000 min⁻¹ |
| Rychlost oscilace | 12000 - 22000 min⁻¹ |
| Brusná plocha | 90 x 187 mm |
| Rozměry brusného papíru | 93 x 187 mm - 93 x 230 mm |
| Délka kabelu | 4 m |
| Hladina akustického tlaku (LpA) | 77 dB(A) |
| Hladina akustického výkonu (LwA) | 88 dB(A) |
| Hladina vibrací (aw) | 7,1 m/s² (K=1,5 m/s²) |
| Třída ochrany | Třída II (dvojitá izolace) |
| Systém upevnění brusného papíru | Samolepící (suchý zip) a upínací svorky |
| Prachový sáček v balení | Ano |
| Regulace otáček | Plynulé nastavení, 6 poloh (1 až 6) |
| Funkce zámku trvalého chodu | Ano |
| Hmotnost (přibližná) | Přibližně 1,6 kg |
| Kompatibilní materiály | Dřevo, plast a podobné materiály (ne sádra, ne hořčík) |
| Záruka | Záruka na materiálové a výrobní vady, nezahrnuje běžné opotřebení, dopravu hradí zákazník |
Často kladené otázky - POWP5020 PowerPlus
Dotazy uživatelů ohledně POWP5020 PowerPlus
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Bruska ve formátu PDF zdarma! Najděte svůj návod POWP5020 - PowerPlus a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. POWP5020 značky PowerPlus.
NÁVOD K OBSLUZE POWP5020 PowerPlus
5.3 Osobna sigurnost
- Pri uporabi električnog alata budite oprezni i koncentrirajte se na posao koji obavljate, ponašajte se razumno. Ne koristite električni alat ako ste umorni ili pod utjecajem droge, alkohola ili lijekova. I mali trenutak nepažnje pri uporabi električnog alata može dovesti do ozbiljnih ozljeda.
1 ZAMÝŠLENÉ POUŽITÍ ...... 2
2 POPIS (OBR. A)....2
3 SEZNAM OBSAHU BALENÍ 2
4 SYMBOLY 3
5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE 3
5.1 Pracovní oblast 3
5.2 Elektrická bezpečnost....3
5.3 Osobní bezpečnost....4
5.4 Používání elektrických nástrojů a péče o ně....4
5.5 Servis....5
6 BEZPEČNOSTNÍ VAROVÁNÍ SPECIFICKÁ PRO STROJ .....5
7 MONTÁŽ 5
7.1 Nasazování brusných papírů....5
7.1.1 Systém příchytných háčků (obr. 1)......5
7.1.2 Se svěracími držáky(obr. 2)......5
8 PROVOZ....6
8.1 Zapínání a vypínání (obr. 3)....6
8.2 Vodicí držadlo 6
8.3 Použití vaku na prach (obr. 4)....6
8.4 Číselník proměnných otáček (obr. 5)....6
9 ČIŠTĚNÍ A ÚDRŽBA....6
9.1 Čištění......6
10 TECHNICKÉ ÚDAJE 7
11 HLUČNOST....7
12 ZÁRUKA....7
13 ŽIVOTNÍ PROSTŘEDÍ 8
14 PROHLÁŠENÍ O SHODĚ 8

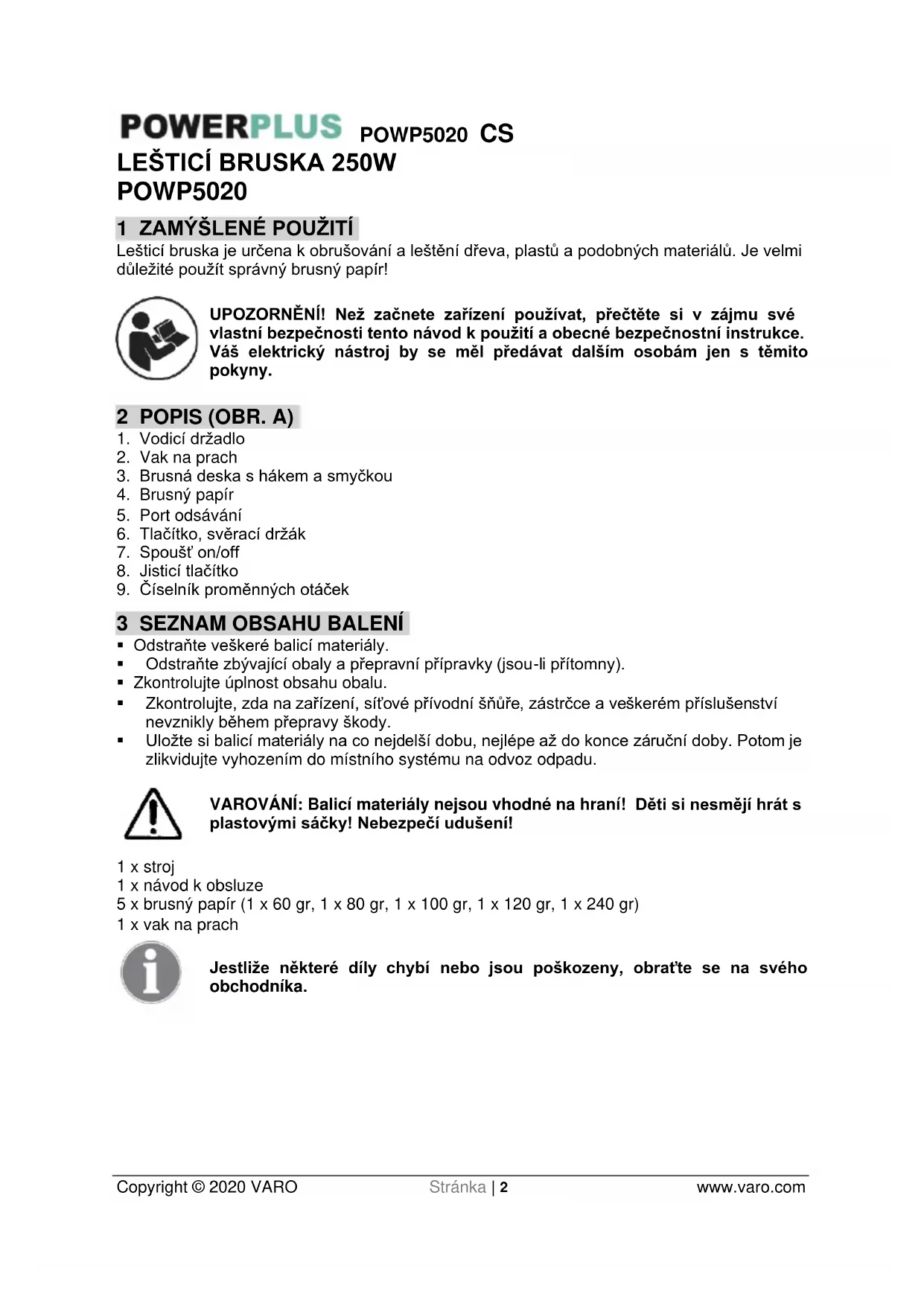

POWERPLUS POWP5020 CS LEŠTICÍ BRUSKA 250W POWP5020
1 ZAMÝŠLENÉ POUŽITÍ
Lešticí bruska je určena k obrušování a leštění dřeva, plastů a podobných materiálů. Je velmi důležité použít správný brusný papír!
UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu své vlastní bezpečnosti tento návod k použití a obecné bezpečnostní instrukce. Váš elektrický nástroj by se měl předávat dalším osobám jen s těmito pokyny.
2 POPIS (OBR. A)
- Vodicí držadlo
- Vak na prach
- Brusná deska s hákem a smyčkou
- Brusný papír
- Port odsávání
- Tlačítko, svěrací držák
- Spoušt' on/off
- Jisticí tlačítko
- Číselník proměnných otáček
3 SEZNAM OBSAHU BALENÍ
- Odstraňte veškeré balicí materiály.
- Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny).
■ Zkontrolujte úplnost obsahu obalu. - Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody.
- Uložte si balicí materiály na co nejdelší dobu, nejlépe až do konce záruční doby. Potom je zlikvidujte vyhozením do místního systému na odvoz odpadu.
VAROVÁNÍ: Balicí materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení!
1 x stroj
1 x návod k obsluze
5 x brusný papír (1 x 60 gr, 1 x 80 gr, 1 x 100 gr, 1 x 120 gr, 1 x 240 gr)
1 x vak na prach
Jestliže některé díly chybí nebo jsou poškozeny, obrat'te se na svého obchodníka.
4 SYMBOLY
V tomto návodu a na stroji jsou používány následující symboly:
 | Znamená riziko zranění osob nebo poškození stroje. |  | Před použitím si přečtěte návod k použití. |
 | V souladu se základními platnými bezpečnostními normami evropských směrnic. |  | Stroj třídy II – Dvojitá izolace – Není třeba uzemněná zástrčka. |
 | Povinné použití ochrany zraku. |  | Noste ochranné rukavice. |
5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE
Přečtěte si všechna bezpečnostní upozornění a všechny instrukce. Nedodržení upozornění a instrukcí může vést k zasažení elektrickým proudem, požáru a/nebo vážnému úrazu. Uschovejte si veškerá upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín "elektrický nástroj" v upozorněních znamená elektrický nástroj připojený (kabelem) k síti nebo elektrický nástroj provozovaný (bez kabelu) na akumulátor.
5.1 Pracovní oblast
- Udržujte pracoviště čistě a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují riziko nehody.
- Neprovozujte elektrické nástroje v potenciálně výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nástroje produkují jiskry, které mohou prach nebo výpary zapálit.
- Při práci s elektrickým nástrojem udržujte děti a okolostojící osoby opodál. Mohou odvést vaši pozornost a ztratíte kontrolu nad nástrojem.
5.2 Elektrická bezpečnost
Vždy kontrolujte, zda přiváděné napětí odpovídá napětí uvedenému na typovém štítku.
- Zástrčky elektrického nástroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak neupravujte. S uzemněnými elektrickými nástroji nepoužívejte nikdy rozvodné zástrčky. Riziko zasažení elektrickým proudem je menší u neupravovaných zástrček a kompatibilních zásuvek.
- Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy například na trubkách, radiátorech, sporácích a ledničkách. Nebezpečí zasažení elektrickým proudem je větší, jestliže je vaše tělo uzemněné.
- Nevystavujte elektrické nástroje dešti nebo vlhkosti. Voda, která se dostane do elektrického nástroje, zvyšuje riziko zasažení elektrickým proudem.
- S kabelem zacházejte opatrně. Nikdy nástroj nenoste nebo netahejte na kabelu a nevytahujete zástrčku ze zásuvky tahem za kabel. Šňůru chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko zasažení elektrickým proudem.
- Při práci s elektrickým nástrojem pod širým nebem používejte prodlužovací kabel vhodnýk vnějšímu použití. Použití kabelu vhodného k vnějšímu použití zmenšuje riziko zasažení elektrickým proudem.
- Je-li práce s elektrickým nástrojem na vlhkém místě nevyhnutelná, použijte zdroj proudu chráněný spínačem proti zbytkovému proudu (RCD). Použití RCD zmenšuje riziko zasažení elektrickým proudem.
5.3 Osobní bezpečnost
- Při práci s elektrickým nástrojem bud’te pozorní, sledujte, co děláte, a říd’te se zdravým rozumem. Nepracujte s elektrickým nástrojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým nástrojem může vést k vážnému osobnímu zranění.
- Používejte bezpečnostní vybavení. Vždy si chraňte zrak. Bezpečnostní vybavení, jakým je protiprašný respirátor, neklouzavá bezpečnostní obuv, ochranná přilba nebo chránič sluchu, které se použijie, kdykoliv to okolnosti vyžadují, omezuje osobní zranění.
- Vyhýbejte se nahodilému spuštění. Před zasunutím zástrčky do zásuvky se ubezpečte, že je vypínač v poloze vypnuto. Nošení nástrojů s prstem na vypínači a připojování nástrojů k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody.
- Před nastartováním nástroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části elektrického nástroje může způsobit úraz.
- Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. To vám umožní mít nástroj pod lepší kontrolou v neočekávaných situacích.
- Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se mohou zachvtit v pohybujících se dílech.
- Jsou-li k dispozici mechanismy umožňující odvod a sběr prachu, zabezpečte jejich připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná prachem.
5.4 Používání elektrických nástrojů a péče o ně
■ Neočekávejte od elektrického nástroje, co nemůže splnit. Používejte elektrický nástroj vhodný pro váš účel. Elektrický nástroj vykoná svůj úkol lépe a bezpečněji, použije-li se tempem, pro které byl zkonstruován.
- Nepoužívejte elektrický nástroj, jestliže ho nelze vypínačem zapnout i vypnout. Každý elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit.
- Před prováděním jakýchkoliv změn, výměnou příslušenství nebo ukládáním elektrických nástrojů odpojte zástrčku od zdroje energie. Taková preventivní bezpečnostní opatření snižují riziko náhodného zapnutí elektrického nástroje.
- Nepoužívané elektrické nástroje ukládejte mimo dosah dětí a nedovolte s nimi pracovat osobám, které nejsou obeznámeny s nástrojem ani s těmito pokyny. Elektrické nástroje isou v rukách neškolených uživatelů nebezpečné.
- Provádějte údržbu elektrických nástrojů. Kontrolujte, zda nejsou pohyblivé díly nesprávně seřízené nebo zadřené, zda nejsou prasklé a zda na nich není patrné nic, co by se mohlo dotknout provozu elektrického nástroje. Při poškození dejte elektrický nástroj před použitím opravit. Mnoho nehod způsobují právě nedostatečně udržované elektrické nástroje.
- Řezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že by se řádně udržované Řezné nástroje s ostrými břity někde zadrhly, a proto se ostré nástroje snáze ovládají.
- Používejte elektrický nástroj, příslušenství a nástrojové bity atd. v souladu s těmito pokyny a způsobem předepsaným pro konkrétní typ elektrického nástroje; přitom berte v úvahu pracovní podmínky a práci, již je třeba vykonat. Použití elektrického nástroje způsobem jiným, než pro který je určen, může vytvořit potenciálně nebezpečnou situaci.
- Servisní práce na elektrickém nástroji prěnechejte kvalifikovanému technikovi, který používá výhradně originální náhradní díly. Tak si zajistíte, že nástroj bude i nadále bezpečný.
6 BEZPEČNOSTNÍ VAROVÁNÍ SPECIFICKÁ PRO STROJ
- Při práci s lešticí bruskou vždy noste ochranné brýle a protiprachovou masku.
Vždy zajistěte obrobek svorkami, aby se zabránilo jeho sklouznutí. - Otvory v základové desce udržujte vždy prosté prachu.
- Dodržujte platné předpisy při broušení lakovaných povrchů.
Kdykoliv je to možné, použijte vysavač a odsajte prach. - Odstraňte prach a jiné odpadní látky ekologicky bezpečným způsobem.
- Dávejte si zvláštní pozor při broušení barvy na bázi olova:
- Všechny osoby vstupující na pracoviště musejí mít masku konstruovanou speciálně proti prachu a výparům z barev na bázi olova.
- Děti a těhotné ženy nesmějí na pracoviště vůbec vstupovat.
- Na pracovišti nejezte, nepijte a nekuřte.
7 MONTÁŽ
Nepoužívejte k broušení sádrových povrchů. (VAROVÁNÍ: V tomto případě je záruka neplatná) může dojít k zanesení motoru (kartáče, kuličková ložiska, ...).
7.1 Nasazování brusných papírů
7.1.1 Systém příchytných háčků (obr. 1)
- Při upevňování brusného papíru (4) nejprve z brusné desky (3) odstraňte veškeré nečistoty a cizí materiály.
- Pak připevněte brusný papír k brusné desce s použitím systému příchytných háčků brusného papíru a brusné desky.
- Ujistěte se, že otvory v papíru ladí s otvory v brusné desce, aby byl zajištěn optimální odvod prachu.
- Brusný papír musí těsně přiléhat k brusné desce a nesmí se odchlipovat.
VAROVÁNÍ: Při odstraňování brusného papíru postupujte podle výše uvedeného postupu v opačném pořadí.
7.1.2 Se svěracími držáky(obr. 2)
Vyberte brusný papír (4) podle zpracovávaného materiálu. Pro hrubé broušení a na nerovné povrchy používejte brusný papír (4) o zrnitosti 40 resp. 60. Pro jemnější povrchovou úpravu použijte jemnější zrno 120.
■ Stisknutím tlačítka (6) dovnitř zvedněte svěrací držák.
- Připevněte brusný papír (4) na brusnou desku (3) a ujistěte se, že se otvory v brusném papíru (4) kryjí s otvory na základové desce (3). Jen tak lze odsávat brusný prach sacími kanálky v brusné desce (3).
- Pevně natlačte brusný papír (4) na brusnou desku (3).
Pozor! Tato lešticí bruska se nehodí pro mokré broušení.
VAROVÁNÍ: Brusný papír musí být řádně připevněn k přítlačné desce a neměl by se uvolňovat.
8 PROVOZ
8.1 Zapínání a vypínání (obr. 3)
- Přístroj zapnete stisknutím a podržením vypínače.
- Přístroj vypnete uvolněním vypínače.
- Brusku přepnete na stálý chod stisknutím a podržením vypínače, současně stiskněte zajišťovací tlačítko, pak vypínač uvolněte.
- Stisknutím a uvolněním vypínače se přístroj vypne ze stálého chodu.
VAROVÁNÍ: Nikdy stroj nepoužívejte na broušení obrobku z hořčíku.
8.2 Vodicí držadlo
Tento nástroj má na přední straně vodící držadlo (1); nástroj by měl být používán pouze s oběma držadly.
8.3 Použití vaku na prach (obr. 4)
Při práci se strojem chraňte své zdraví a vždy používejte dodaný vak na prach (2).
8.4 Číselník proměnných otáček (obr. 5)
Ovladačem otáček (9) můžete seřizovat rychlost otáček v závislosti na druhu použití. Vyberte vhodné nastavení otáček a zajistěte, aby bruska nebyla přetížená a nezastavila se. Abyste zvýšili nebo snížili rychlost, otočte ovladač otáček (9) spojitě na požadované nastavení. Ovladač lze seřídit na 1-6. Rychlost lze měnit i za provozu.
Tip: Požadovaná rychlost broušení obrobku závisí na materiálu, který budete zpracovávat. Pro dosažení nejlepších výsledků provedte několik praktických zkoušek.
9 ČIŠTĚNÍ A ÚDRŽBA
Pozor! Než začnete na zařízení provádět jakoukoliv práci, odpojte je od sítě.
9.1 Čištění
- Udržujte větrací otvory stroje čisté, abyste předešli přehřátí motoru.
- Pravidelně čistěte těleso stroje měkkou tkaninou, nejlépe po každém použití.
- Udržujte větrací otvory prosté prachu a nečistot.
- Jestliže nečistota nepovoluje, použijte měkkou tkaninu navlhčenou ve vodě s přídavkem mýdla.
Nikdy nepoužívejte rozpouštědla, jakými je benzín, alkohol, čpavková voda atd. Tato rozpouštědla mohou poškodit plastové díly.
POWERPLUS
POWP5020 CS
10 TECHNICKÉ ÚDAJE
| Jmenovité napětí | 230 V |
| Jmenovitý kmitočet | 50 Hz |
| Jmenovitý příkon | 250 W |
| Rychlost otáčení | 6000-11000 min ^-1 |
| Délka kabelu | 4 m |
| Brusná plocha | 90x187 mm |
| Sandpaper | 93x187 – 93x230 |
| Rychlost kmitání | 12000-22000 min ^-1 |
| Měkký úchop | Ano |
| Systém suchého zipu | Ano |
| Samočisticí funkce | Ano |
11 HLUČNOST
Hodnoty hlukových emisí se měří podle příslušné normy. (K=3)
POZOR! Hladina akustického tlaku může přesáhnout 85 dB(A), v takovém případě noste individuální chránič sluchu.
aw (Vibrace):
7.1m/s²
K = 1,5 ~m / s^2
12 ZÁRUKA
- Tato záruka kryje veškeré materiálové nebo výrobní vady kromě: akumulátorů, nabíječek, vadných dílů podléhajících běžnému opotřebení (například ložiska, kartáčky, kabely a zástrčky nebo příslušenství, například vrtáky, vrtací bity, pilové kotouče atd.); poškození nebo vad vyplývajících ze špatného zacházení, nehod nebo provedených změn; přepravních nákladů.
- Na poškození nebo závady vyplývající z nevhodného používání se záruka také nevztahuje.
- Také odmítáme veškerou odpovědnost za jakékoliv poranění vyplývající z nevhodného použití stroje.
- Opravy může provádět pouze servisní středisko autorizované pro stroje Powerplus.
Více informací můžete získat na čísle 00 32 3 292 92 90.
Náklady na dopravu vždy nese zákazník, pokud není písemně dohodnuto jinak. - Stejně tak nelze vznášet nárok na záruku v případě, že škoda na zařízení vznikla následkem nedbalé údržby nebo přetížení.
- Zcela vyloučeny ze záruky jsou škody vzniklé následkem zaplavení tekutinou, přílišného zaprášení, úmyslného poškození (at’ jde o záměr či hrubou nedbalost), nepatřičného používání (používání k účelům, k nimž zařízení není vhodné), diletantského používání (např. nedodržováním pokynů v návodu), nekvalifikovaného sestavení, zásahu bleskem a chybného síťového napětí. Tento seznam není vyčerpávající.
- Uznání záručního nároku nemůže nikdy vést k prodloužení záruční lhůty ani začátku nové záruční lhůty v případě, že bylo zařízení vyměněno.
- Zařízení nebo díly vyměněné v rámci záruky se proto stávají vlastnictvím Varo NV.
- Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo kdy je zřejmé, že výrobek nebyl správně udržován (pravidelné čištění větracích otvorů, pravidelné servisování uhlíkových kartáčků atd.).
- Uschoveite si doklad o zakoupení, protože se jím prokazuje datum nákupu.
- Zařízení se musí prodejci vrátit nerozmontované, v přijatelně čistém stavu, (v původním kufříku s výliskem na uložení zařízení, pokud se tento požadavek vztahuje na tento případ) spolu s dokladem o zakoupení.
13 ŽIVOTNÍ PROSTŘEDÍ
Bude-li vaše zařízení po delší době používání třeba vyměnit za nové, nelikvidujte použité zařízení spolu s běžným domovním odpadem, ale provedte to způsobem ekologicky bezpečným.
Elektrický odpad se nesmí likvidovat jako součást domovního odpadu. Kde je to možné, provádějte recyklaci. Zeptejte se na místním úřadu nebo u prodejce, kde a jak lze recyklovat.
14 PROHLÁŠENÍ O SHODĚ
VARO – VIC. VAN ROMPUY N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že
Výrobek: Lešticí bruska 250W
Výrobní značka: POWERplus
Model: POWP5020
je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na aplikaci evropských harmonizovaných norem. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení.
Evropské směrnice (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):
2011/65/EU
2006/42/EC
2014/30/EU
Evropské harmonizované normy (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):
EN62841-1:2015
EN62841-2-4:2014
EN55014-1:2017
EN55014-2 : 2015
EN IEC61000-3-3 : 2019
EN61000-3-3:2013
Držitel technické dokumentace: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.
Níže podepsaný jedná jménem vedení společnosti,
Mertens Ludo
Ludo Mertens
Regulativní postupy - Manažer pro dohled nad řádným jednáním 11/09/20
