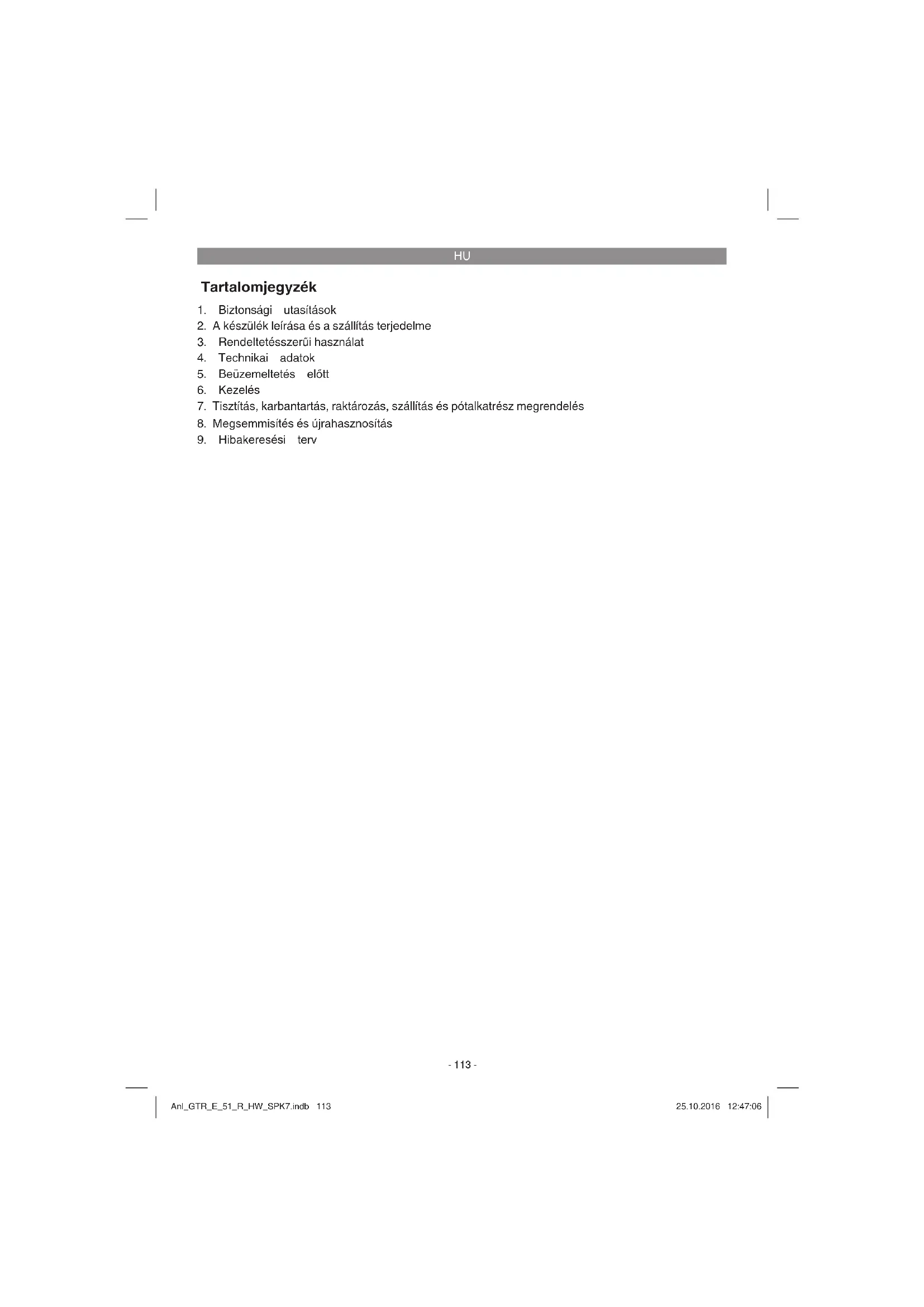

HASZNÁLATI ÚTMUTATÓ GTR-E 51 R HW Gardol

1. Biztonsági utasítások

2. A készülék leírása és a szállítás terjedelme

3. Rendeltetésszerűi használat

5. Beüzemeltetés előtt

7. Tisztítás, karbantartás, raktározás, szállítás és pótalkatrész megrendelés

8. Megsemmisítés és újrahasznosítás

9. Hibakeresési terv

Veszély! A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Őrizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a fi gyelmen kívül ha- gyásából keletkeznek.

1. Biztonsági utasítások

A megfelelő biztonsági utasítások a mellékelt fü- zetecskében találhatóak! Veszély! Olvason minden biztonsági utalást és utasí- tást el. A biztonsági utalások és utasítások betartásán belüli mulasztások következménye áramcsapás, tűz és/vagy nehéz sérülések lehet- nek. Őrizze meg a biztonsági utalásokat és utasításokat a jövőre nézve. A készüléken található tájékoztató tábla mag- yarázata (lásd a 14-es képet)

1) Elolvasni a használati utasítást.

2) Figyelmeztetés! Veszély a kihajított részek

által. Betartani a biztonsági távolságot.

3) Veszély! Éles kések elöl – minden karbantar-

tási -, rendbehozatali, tisztítási és beállítási munka előtt leállítani a motort és lehúzni a gyújtógyertya dugót.

4) Üzembehelyezés előtt olajat és üzemanyagot

5) Vigyázat! Zajcsökkentő fülvédőt és

védőszemüveget hordani.

6) Garantált hangtelyesítményszint.

7) Vigyázat! Forró részek. Távolságot tartani.

8) Csak kikapcsolt motor melett tankolni.

9) Figyelmeztetés a vágási sérülések elöl. Fi-

10) Indítási folyamat

12) Hajtókar (kuplungkiemelő)

2. A készülék leírása és a szállítás

2.1 A készülék leírása (képek 1-től - 12-ig)

1a. Motor start/stopkar (motorfék) 1b Hajtókar (kuplungkiemelő)

2. Üzemanyag szivattyú (Primer)

3. felülső és alulsó tolófül

4a. Felfogózsák 4b. Töltésállapot jelzése 4c. Árnyékoló anyag adapter 4d. Oldali kidobáló adapter 5a. Kidobáló csapóajtó 5b. Ékszíjburkolat

6. Tartálybetöltő sapka

7. Olajbetöltő csavar

8. Vágásmagasság beállítás

9. Indító kötélhúzó szerkezet

11. Gyújtógyertyakulcs

12. 2x gyorsfeszítőkar

13. 4x csavar (biztosító csavar, tolókar alul) M8

14. 4x anya (hatlapú, tolókar alul) M8

15. Kerék elöl kerkérbefogóval

16. csavar (hatlapú, kerékbefogó)

17. 4x csavar (biztosító csavar) M6

2.2 A szállítás terjedelme

Kérjük a leírott szállítási terjedelem alapján leellenőrizni a cikk teljességét. Hiányzó részek esetén forduljon a cikk vásárlása után legkésőbb 5 munkanapon belül egy érvényes vásárlási igazolás felmutatása mellett a szervízközponthoz vagy a eladóhelyhez, ahol vette a készüléket. Kérjük vegye ehhez fi gyelembe az utasítás végén a szervíz-információkban található szavatossági táblázatot.

Nyissa ki a csomagolást és vegye ki óvatosan a készüléket a csomagolásból.

Távolítsa el a csomagolási anyagot valamint a csomagolási- / és szállítási biztosítékot (ha létezik).

Ellenőrizze le, hogy teljes a szállítás terjedel- me.

Ellenőrizze le a készüléket és a tartozékrés- zeket szállítási károkra.

Ha lehetséges, akkor őrizze meg a csomago- lást a garanciaidő lejáratának a végéig. Anl_GTR_E_51_R_HW_SPK7.indb 114Anl_GTR_E_51_R_HW_SPK7.indb 114 25.10.2016 12:47:0625.10.2016 12:47:06HU

Veszély! A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészek- kel játszaniuk! Fennáll a lenyelés és a meg- fulladás veszélye!

felülső és alulsó tolófül

Árnyékoló anyag adapter

Oldali kidobáló adapter

4x csavar (biztosító csavar, tolókar alul) M8

4x anya (hatlapú, tolókar alul) M8

Kerék elöl kerkérbefogóva

csavar (hatlapú, kerékbefogó)

4x csavar (biztosító csavar) M6

Benzín szervízfüzetecske

Eredeti üzemeltetési útmutató

Biztonsági utasítások

3. Rendeltetésszerűi használat

A készüléket csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó. A benzin fűnyírógép, házi- és hobbykerti privát használatra alkalmas. Olyan kerti fűnyírógépeket tekintünk házi- és hobbykertieknek, amelyeknek az évi használata rendszeresen nem haladja meg az 50 órát és elsősorban a fű- és pázsitfelületek ápolására van- nak használva, nem pedig a nyilvános parkosított területekre, parkokra, sporthelyekre valamint a mező- és az erdőgazdaságban. Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek területén valamint egyenértékű tevékenységek területén van hasz- nálva. A fűnyírógép rendeltetés szerüi haszálatának a feltétele, a gyártó által mellékelt használati utasításnak a betartása. A használati utasítás az üzemi-, karbantartási- és gondozási feltételeket is tartalmazza. Figyelmeztetés! A használó testi veszélyezteté- se miatt a következő munkálatokra nem szabad használni a fűnyírógépet: bokrok, sövények és bozótok trimmelésére, valamint a tetői beül- tetéseken vagy a balkoni virágládákban levő kúszónövények és fűvek vágására és aprítására, a járdák tisztítására (leszívás) úgymint rotációs szárzúzóként az ágak és a sövénydarabok eldar- abolásánál. Továbbá nem szabad a fűnyírógépet motorkapaként használni atalajemelkedés, mint például vakondtúrás elegyengetéséhez. Biztonsági okokból nem szabad a fűnyírógépet más munkaszerszámok vagy bármilyen fajta szerszámkészlet meghajtóaggregátumaként használni.

Motortípus: .......... egyhengeres-négyütemű motor ................................................................196 ccm Teljesítmény .............................................. 2,8 kW Munkafordulatszám n

Üzemanyag: .............................................. Benzin Tartály ürtartalom: ..................................... cca. 1 l Motorolaj: ............................................... cca. 0,6 l Gyújtógyertya: ........................................... F6RTC Elektrodatávolság (gyújtógyertya): ....0,5 - 0,7 mm Vágásmagasság elállítás: ..................(30-80 mm) Vágásszélesség: ..................................... 510 mm Súly: .......................................................... 33,3 kg Veszély! Zaj és vibrálás Hangnyomásszint L

.......................................3 dB Hangteljesítményszint L

..................................0,76 dB Hordjon egy zajcsökkentő fülvédőt. A zaj befolyása hallásvesztességhez vezethet. Rezgéskibocsátás értéke ah =7 m/s² Bizonytalanság K = 1,5 m/s

Az erős zaj és vibrálás kifejlesztése miatt kerülni kellene a hosszabb ideig tartó munkákat. Csökkentse le a zajkibocsátást és a vibrálást egy minimumra!

Csak kifogástalan készülékeket használni.

A készüléket rendszeresen karbantartani és megtisztítani.

Illessze a munkamódját a készülékhez.

Ne terhelje túl a készüléket.

Hagyja adott esetben leellenőrizni a készü- léket.

Kapcsolja ki a készüléket, ha nem használja.

Hordjon kesztyűket. Vigyázat! Fennmaradt rizikók Akkor is ha előírás szerint kezeli az elektro- mos szerszámot, mégis maradnak fennma- radó rizikók. Ennek az elektromos szerszám- nak az építésmódjával és kivitelézésével kapcsolatban a következő veszélyek léphet- nek fel:

1. Hallás károsodás, ha nem visel megfelelő

zajcsökkentő fülvédőt.

2. Egészségi károk, amelyek a kéz-kar-

rezgésekből adódnak, ha a készülék hossz- abb ideig használva lesz, vagy ha nem lesz szabályszerűen vezetve és karbantartva.

5. Üzembevétel előtt

5.1 A komponensek összeszerelése

A szállításnál egyes részek szét vannak szerelve. Az összeszerelés egyszerű, ha fi gyelembe veszi a következő utasításokat. Utasítás! Az összeszerelésnél és a karbantartási munkálatoknál a következő kiegészítő szerszá- mokra van szüksége, amelyek nincsennek a szállítás terjedelmében:

egy olajfelfogó kádra, lapos (az olajcseréhez)

egy merőpohárra 1 liter (olaj / benzinálló)

egy benzinkaniszterre

egy tölcsérre (a tartály benzintöltőcsonkjára illő)

háztartási törlőrongyokra ( az olaj / benzinma- radékok feltörölésére a benzinkútnál)

egy benzin leszívószivattyúra (plasztikkivitele- zés, kapható a barkácsboltokban)

egy olajkannára kéziszivattyúval (kapható a barkácsboltokban)

motorolaj Összeszerelés

1. A 3a-tól - 3b-ig levő ábrákon mutatottak sze-

rint felszerelni az alulsó és a felülső tolókart (poz. 3). A kívánt fogantyúmagasságnak megfelelően beállítani a három pozició közül az egyikbe és beretszelni a gyorsfeszítőkart (poz. 12). Fontos! Mind a két oldalon ugyan- azt a magasságot állítani be!

2. Az idító kötélhúzó szerkezet fogantyúját (poz.

9) a 3c ábrán mutatottak szerint beakasztani

az arra előrelátott kampón.

3. A 3d ábrán mutatottak szerint a mellékelt ká-

belklipsszel (poz. 10) rögzíteni a tolókaron a kötélhúzó szerkezetet.

4. A 3e ábrán mutatottak szerint lesz a kerékbe-

fogó (poz. 15) a csavarral (poz. 15) a karon (poz. 20) felszerelve.

5. A négy csavarral (17) lesz a kar felszerelve a

fűnyírógépházra (ábra 3f).

6. Az egyik kézzel megemelni a kidobó ajtót

(poz. 5a) és a 4a ábrán mutatottak szerint be- akasztani a fűfelfogó zsákot (poz. 4a).

5.2 A vágási magasság beállítása

Figyelmeztetés! A nyírási magasság elállí- tását csak leállított motor mellett szabad elvégezni. Kerék hátul

A vágásmagasság beállítása a hátsó ke- rekekhez központilag történik a vágásmagas- ságelállítókaron keresztül (ábra 7a/poz. 8).

Üzemeltese a beállító kart és húzza a kívánt pozícióba. Hagyja a beállítókart bereteszelni. Kerék elöl

Az elsőkereket a tengely áttétele által (ábra 7b/poz. 8) ugyanabba a fokozatba kell tenni mind a hátsókerekeket.

Utasítás! A motor üzemanyagok nélkül van leszállítva. Ezért a beüzemeltetés előtt okvetlenül olajat és benzint tölteni be.

1. Ellenőrizze le az olajállást (lásd a 7.2.1-et).

2. A benzin feltöltéséhez egy tölcsért és egy

mérőtartályt használni. Győződjön meg arról, hogy tiszta a benzin. Anl_GTR_E_51_R_HW_SPK7.indb 116Anl_GTR_E_51_R_HW_SPK7.indb 116 25.10.2016 12:47:0725.10.2016 12:47:07HU

Figyelmeztetés: Mindig csak egy biztonsági benzinkanisztert használni. Ne dohányozzon a benzin betöltésénél. A benzin betöltése előtt kapcsolja ki a motort és hagyja a motort egy pár percig lehülni.

3. Győződjön meg arról, hogy a gyújtókábel rá

van csatlakoztatva a gyújtógyertyára. Biztonsági ellenőrzés motorstart/motorstop kar A fűnyírógép akaratlan indulásának az elkerü- léséhez, valamint azért hogy biztosítsa veszély esetében a motor és a kés gyors leállását, ez egy motorstart-/motorstop karral (ábra 5a/poz 1a) van felszerelve. Ezt üzemeltetni kell (ábra 5b) mielőtt indítaná a fűnyíró gépet. A motorstart-/motorstop kar elenegedése után ennek a kiinduló pozicióba kell visszatérnie (ábra 5a). Mielőtt elindítaná a motort, többször el kellene vé- geznie ezt a folyamatot, azért hogy biztos legyen benne, hogy a kar és a kötélhúzó szerkezetek helyesen működnek. Ezt a tesztet beiindított motornál mégegyszer megismételni. A motorstart-/motorstop kar elen- gedése után a motornak egy pár másodpercen belül le kell állnia. Ha nem ez lenne az eset, akkor forduljon a vevőszervízünkhöz. Veszély! A motor indításánál forognak a vágóké- sek.

6.1 A motor indítása

1. Győződjön meg arról, hogy a gyújtókábel rá

van csatlakoztatva a gyújtógyertyára.

2. 3x megnyomni az üzemanyagszivattyút (pri-

mer) (6-os ábra/poz. 2). Bemelegedett motor- nál eleshet ez a pont.

3. Álljon a fűnyírógép mögött. Üzemeltese az

egyik kézzel a motor start-/stop kart (ábra 5b). A másik kéz az indítófogantyún van.

4. A motort a reverzálókapcsoló (1-es ábra/poz.

9) által beindítani. Ehhez a fogantyút cca. 10-

15 cm-re (amig ellenállást nem érez) kihúzni, majd erősen egy rántással meghúzni. Ha nem indult volna be a motor, akkor mégegys- zer a fogantyúnál fogva meghúzni. Utasítás! Ne hagyja az kötélhúzó szerkezetet visszacsapódni. Utasítás! Hideg időnél szükséges lehet az indító eljárás többszörös megismétlése. Hajtóüzem Hajtókar/kuplungkiemelő (ábra 5a/poz. 1b): Ha üzemelteti azt (ábra 5c), akkor zárva lesz a hajtóüzem kuplungja és a fűnyírógép elkezd futó motor melett hajtani. A futó fűnyírógép időbeni megállításához engedje időben el a hajtókart. Az első fűvágás előtt gyakorolja addig az indulást és a megállást ameddig nem jártas a menettulaj- donságaival.

6.2 Utasítások a helyes fűnyíráshoz

Veszély! Ha kiüríti a felfogó berendezést és még fut a gép, akkor ne nyissa ki sohasem a kidobó csapóajtót. A forgó kés sérülésekhez veze- thet. A kidobó csapóajtót és a felfogózsákot min- dig gondosan felerősíteni. Eltávolításuk előtt leállítani a motort. Minden beállítási, karbantartási és javitási munkálat előtt leállítani a motort és megvár- ni, amig a kés már nem forog tovább. Húzza le a gyújtógyertyadugót. Füvet nyírni A motor a fű vágási sebességre, és fűkidobásra a felfogózsákba valamint egy hosszú motorélettar- tamra lett méretezve. Csak éles, kifogástalan késekkel nyírni a füvet, azért hogy ne rojtosodjon ki a fűszár és ne sárgul- jon meg a pázsit. Egy tiszta vágáskép elérése érdekében a fűnyírógépet lehetőleg egyenes pályákon vezet- ni. Ennél ezeknek a pályáknak mindig egy pár centiméterre fedniük kell egymást, azért hogy ne maradjonak csíkok állva. Tartsa a fűnyírógépház alsó oldalát mindig tisz- tán és távolítsa okvetlenül el a fűlerakodásokat. Lerakódások megnehezítik az indítási folyamatot, befolyások a vágási minőséget és a fűkidobálást. Lejtőknél a vágási pályát a lejtőhöz keresztbe kell fektetni. A fűnyírógépnek a lecsúszását fel- felé levő ferdeállítással lehet megakadályozni. A meglevő fűhosszúság szerint választani ki a vágási magasságot. Sűrű, magas fűben a legma- gasabb vágási fokot beállítani és lassabban vágni a fűvet. Végezzen több átmenetet el, úgyhogy egyszerre max. 4 cm fűvet vágjon le. Anl_GTR_E_51_R_HW_SPK7.indb 117Anl_GTR_E_51_R_HW_SPK7.indb 117 25.10.2016 12:47:0725.10.2016 12:47:07HU

Mielőtt a késen bármilyen ellenőrzést végezne el, leállítani a motort. Gondoljon arra, hogy a kés a motor kikapcsolása után még egy pár má- sodpercig utánforog. Ne próbálja meg sohasem megállítani a kést. Ellenőrizze rendszeresen le, hogy a kés helyesen van e felerősítve, hogy jó ál- lapotban van és jól meg van köszörülve. Ha nem ez lenne az eset, akkor köszörülje utánna vagy cserélje ki. Ha a mozgásban levő kés rácsapódik egy tárgyra, akkor kapcsolja ki a fűnyírógépet és várja meg amig a kés teljesen le nem állt. Ellenőrizze azután le a kés és a késtartó állapotát. Ha ez meg van sérülve, akkor ki kell cserélni. Árnyékolás (ábra 4c) Az árnyékoló anyag szórásánál a zárt fűnyírógép gépházában fel lesz aprítva a vágásjav és ismét szétosztva a pázsiton. Elesik a fűfelvétel és a fű megsemmisítése. Az árnyékoló anyag szétszórása csak relatív rövid fűnél lehetséges. Optimális eredményeket csak egy árnyékoló anyagkéssel tud elérni (tartozék- ként kapható). Az árnyékoló anyag szórásfunkciójának a hasz- nálatához akassza ki a felfogózsákot és tolja az árnyékoló anyagadaptert (poz. 4c) a kidobónyíl- lásba és zárja be a kidobó csapóajtót. Oldali kidobálás (ábra 4d) Az oldali kidobálás használatához fel kell az árn- yékoló anyagadapternek szerelve lennie. Akassza be a 4c ábrán láthatóan az oldali kidobó adapte- rét (poz. 4d).

6.3 Leállítani a motort

A motor leállításához engedje el a motor- start-/ motorstop kart (ábra 5a/poz. 1a). Húzza le a gyújtógyertyadugót a gyújtógyertyáról, azért hogy megakadályozza, hogy a motor indítson. Újboli indítás előtt ellenőrizze le a motorfék köté- lhúzó szerkezetét. Ellenőrizze le, hogy rendesen fel van e szerelve a kötélhúzó szerkezet. Megtört vagy károsult leállítókötelet ki kell cserélni.

6.4 A fűfelfogó zsák kiürítése

Ha megtelet a felfogózsák, akkor lecsökken a levegő áthaladási teljesítménye és a töltésállás kijelző (4b) szorosan nekifekszik a felfogózsáknak (13-as ábra). Ürítse ki a felfogózsákot és takarítsa ki a kidobáló kanálist. Veszély! A felfogózsák levétele előtt kikapc- solni a motort és megvárni a vágószerszám nyugalmi állapotát. A felfogózsák levételéhez az egyik kézzel me- gemelni a kidobó csapóajtót, a másik kézzel a felfogózsákot a hordozó fogantyúnál fogva kivenni (ábra 4a). A biztonsági előírásnak megfelelően a felfo- gózsák kiakasztása után becsapódik a kidobó csapóajtó és bezárja a hátulsó kidobónyíllást. Ha ennél fűmaradékok maradnak lógva a nyíl- lásban, akkor a motor könnyebb indításához célszerű, a fűnyírógépet körülbelül 1 m-re hátrahúzni. Ne távolítsa el kézzel vagy lábbal a fűnyírógépházban és a dolgozószerszámon levő vágási javmaradékokat, hanem használjon megfelelő segédeszközöket, mint például keféket vagy kézi seprűket. A jó összegyűjtés garantálásához a használat után belülről meg kell tisztítani a felfogózsákot. A felfogózsákot csak kikapcsolt motornál és nyugalmi állapotban levő vágószerszámoknál beakasztani. Az egyik kézzel megemelni a kidobó csapóajtót és a másik kézzel a fogantyúnál fogva tartani a felfogózsákot és felülről beakasztani.

7. Tisztítás, karbantartás,

raktározás, szállítás és pótalkatrész megrendelés Veszély! Soha ne dolgozzon, vagy érintse meg a gyújtó- berendezés áramot vezető részeit futó motornál. Minden karbantartási és ápolási munka előtt húzza le a gyújtógyertyadugót a gyújtógyertyáról. Ne végezzen sohasem semmilyen munkát a futó készüléken. Olyan munkálatokat, amelyek nem lettek ebben a használati utasításban leírva, csak egy feljogosított szakműhelynél kellene elvégez- tetni.

Minden használat után alaposan meg kellene tisztítani a fűnyírógépet. Különösen az alulsó oldalát és a késbefogót. Ehhez, azáltal hogy le- felé nyomja a tolókart hátrafelé dönteni a fűnyíró gépet. Utasítás: Mielőtt megdöntené a fűnyírógépet, ürítse ki egy banzínleszívó szivattyúval teljesen az üzemanyag tartályt. A fűnyírógépet nem szabad Anl_GTR_E_51_R_HW_SPK7.indb 118Anl_GTR_E_51_R_HW_SPK7.indb 118 25.10.2016 12:47:0725.10.2016 12:47:07HU

90 foknál tovább megdönteni. A piszkot és a füvet legjobban rögtön a fűnyírás után lehet eltávolíta- ni. Odaszáradt fűmaradék és piszok a fűnyírási üzem lecsökkentéséhez vezethet. Ellenőrizze le, hogy a fűkidobó kanális fűmaradék mentes e és szükség esetén távolítsa el a mardékokat. Ne tisztítsa a fűnyírógépet sohasem egy vízsugárral vagy nagynyomású tisztítóval. Ügyeljen arra, hogy ne kerülhessen víz a készülék belsejébe. Nem szabad használni agressziós tisztítószerek mint hidegtisztítót vagy mosóbenzint.

A karbantartási intervallumokat kérjük a mel- lékelt benzin szervíz füzetetcskéből kivenni. Utasítás: A szennyezett karbantartási anya- got és az üzemanyagokat az arra előrelátott gyűjtőhelyen leadni.

Utasítás! Ne üzemeltese a motort sohasem olaj nélkül vagy túl kevés olajjal. Ez nagy károkat okozhat a motoron. Az olajállás leelleőrzése Vízszintesen felállítani a fűnyírógépet. Egy balrac- savarás által lecsavarni az olajmérő pálcát (ábra 9a/poz. 7) és letörölni a mérőpálcát. A mérőpálcát ismét ütközésig bedugni a betöltőcsonkba, ne csavarja be. Kihúzni a mérőpálcát és vízszintes állásban leolvasni az olajállást. Az olajállásnak az olajmérő pálca (ábra 9b) min és max jelzése között kell lennie. Olajcsere A motorolajcserét leállított, de még üzemmeleg motornál kellene elvégezni.

1. Győződjön meg arról, hogy le van akasztva a

2. Ürítse ki egy benzint leszívó szivattyúval a be-

zintartályt, hagyja addig futni a motort, amig a hátramaradt benzín el nem fogyott.

3. Helyezen egy olajfelfogó kádat a fűnyírógép

4. Nyissa meg az olajbetöltő csavart (poz. 7) és

döntse meg 90°-ban oldalra a fűnyírógépet.

5. A kinyitott olajbetöltő nyíláson keresztül kifoly-

ik a meleg olaj az olajfelfogó kádba.

6. A fáradt olaj kifolyása után állítsa ismét fel a

7. Az olajmérő pálca felső jelzéséig betölteni

8. Figyelem! Az olajmérő pálcát az olajállás

leellenőrzéséhez ne csavarja be, hanem csak dugja be a menetig.

9. A fáradt olajat az érvényes rendeltetéseknek

megfelelően kell megsemmisíteni.

Biztonsági okoból hagyja a kését egy autorizált szakműhely által élesíteni, kiegyensúlyoztatni és felszerelni. Egy optimális munkaeredmény elérése érdekében, ajánlatos egyszer évente leellenőriztetni a kést. A kések kicserlése (8-as ábra) A vágószerszám kicserélésénél csak originális– pótalkatrészeket szabad használni. A kés jegyzé- sének meg muszáj egyeznie a pótalkatrészlistá- ban megadott számmal. Ne szereljen sohasem egy másik kést be. Megrongált kés Ha minden óvatosság ellenére mégis érintkezés- be kerülne a kés egy akadállyal, akkor a motort azonnal leállítani és lehúzni a gyujtógyertya dugót. Hátrafelé dönteni a fűnyírógépet és leellenőrizni a kést sérülésekre. A megsérült vagy elgörbült késeket azonnal ki muszáj cserélni. Ne görbítsen sohasem egy elgörbült kést ismét egyenesbe. Ne dolgozzon sohasem egy elgörbült vagy egy erősen elkopott késsel, ez vibrációkat hoz létre és ennek a következménye a fűnyírógép további rongálódása lehet. Figyelmeztetés! Egy sérült késsel való dolgo- zásnál fennáll a sérülés veszélye.

7.2.3 Keréktengelyek és kerékagyak

A keréktengelyeket és a kerékagyakat szezonok- ként egyszer be kellene zsírozni. Vegye ehhez egy csavarhúzóval le a keréksapkát és engdeje meg a kerekek rögzítő csavarjait.

7.2.4 A kötélhúzó szerkezetek ápolása és

beállítása A kötélhúzó szerkezeteket rendszeresen beola- jozni és leellenőrizni könnyű járatúságukra.

7.2.5 A légszűrő karbantartása (10-es ábra)

A szennyezett légszűrők, a karburátor túl kevés légellátása által lecsökkentik a motorteljesítmé- nyt. Nagyon poros levegő esetén sűrűbben le kell ellenőrizni a légszűrőt. Ne tisztítsa a légszűrőt sohasem benzinnel vagy gyullékony oldószerekkel. A légszűrőt csak prés- léggel vagy kiporolás által tisztítani. Anl_GTR_E_51_R_HW_SPK7.indb 119Anl_GTR_E_51_R_HW_SPK7.indb 119 25.10.2016 12:47:0725.10.2016 12:47:07HU

7.2.6 A gyújtógyertya karbantartása

Egy rézdrótkefével megtisztítani a gyújtógyertyát.

1. Húzza le a gyújtógyertyadugót (11-es ábra/

2. Távolítsa el a gyújtógyertyát egy gyújtógyerty-

3. Az összeszerelés az ellenkező sorrendben

7.2.7 Ékszíj ellenőrzés

A 7.2.2-ő alatt leírottak szerint eltávolítani a kést. Az ékszíj leellenőrzéséhez távolítsa el az ékszíj- burkolatot (12-es ábra/poz. 5b).

Javítási vagy karbantartási munka után, győzödjön meg arról, hogy minden biztonság- technikai rész fel van szerelve és hogy kifo- gástalan állapotban vannak. Sérülésveszélyeztető részeket más személyek és gyerekek részére hozzáférhetetlenül tárolni. Utasítás! A termékszavatossági törvény sze- rint nem felelünk olyan károkért amelyek a szakszerűtlen javítás által lettek előidézve vagy pedig ha a pótalkatrészeknél nem originális részek vagy általunk engedélyezett részek lettek használva. Úgyanúgy nem felelünk a szakszerűtlen javítások káraiért. Bízzon meg egy vevőszolgáltatást vagy pedig egy feljogosított szakembert. Ugyanezek érvényesek a tartozék- részekre is.

Az üzemidőkkel kapcsolatban kérjük vegye fi gyelembe a törvényi határozatokat, amelyek he- lyenként különbözőek lehetnek.

7.3 A fűnyírógép előkészítése a beraktáro-

záshoz Figyelmeztetés! Ne távolítsa a benzint zárt termekben, tüzek közelében vagy dohányzás mellett el. A gázpárák robbanásokat vagy tüzet okozhatnak.

1. A benzintartályt egy benzinleszívó szivattyú-

2. Indítsa be a motort és hagyja addig futni a

motort, amig a hátramaradt benzin el nem fogyott.

3. Csináljon minden szezon után egy olajcserét.

4. Távolítsa el a gyújtógyertyát. Töltsön egy olaj-

kannával cca. 20 ml olajat a hengerbe. Húzza lassan az indító fogantyút, úgyhogy az olaj belülről védje a hengert. Csavarja ismét be a gyújtógyertyát.

5. Tisztítsa meg a henger hűtőbordáit és a gé-

6. Tisztítsa meg az egész készüléket, azért

hogy védje a lakkfestéket.

7. A készüléket mindig egy jól szellőztetett he-

7.4 A fűnyírógép előkészítése a szállításhoz

Figyelmeztetés! Ne távolítsa a benzint zárt termekben, tüzek közelében vagy dohányzás mellett el. A gázpárák robbanásokat vagy tüzet okozhatnak.

1. A benzintartályt egy benzinleszívó szivattyú-

2. Hagyja a motort addig futni, amig a hátrama-

radt benzin el nincs fogyasztva.

3. Ürítse ki a meleg motorból a motorolajat.

4. Távolítsa el a gyújtógyertyadugót a gyújtógy-

5. Tisztítsa meg a henger hűtőbordáit és a gé-

6. Akassza ki az indító kötélhúzó szerkezetet a

kampón (ábra 3c). A 3b ábrán mutatott csat- lakozást baloldalt és jobboldalt a tolókaron meglazítani és a felülső tolókart lehajtani. Ügyeljen ennél arra, hogy a hátrahajtásnál ne törődjönek meg a kötélhúzó szerkezetek.

7. Csavarjon egy pár réteg hullámpapírlemezt a

felső valamint az alsó tolófül és a motor közé, azért hogy elkerülje a feldörzsölést.

8. Elegendő rakománybiztosítást végezni el,

azért hogy megakadályozza a hajtás ideje alatti elcsúszás általi megrongálódásokat és sérüléseket.

7.5 Használati anyagok, gyorsan kopó anya-

gok és pótalkatrészek A pótalkatrészek, használati és gyorsan kopó anyagok mint pédául motorolaj, ékszíj, gyújtógy- ertya, légszűrőbetét, benzinszűrő, elemek vagy kések nem esenek a készülék garanciája alá.

7.6 A pótalkatrész megrendelése:

Pótalkatrész megrendésénél a következő adato- kat kellene megadni:

A készülék cikk-számát

A készülék ident- számát

A szükséges pótalkatrész pótalkatrész számát Aktuális árak és inforációk a www.isc-gmbh.info alatt találhatóak. Anl_GTR_E_51_R_HW_SPK7.indb 120Anl_GTR_E_51_R_HW_SPK7.indb 120 25.10.2016 12:47:0725.10.2016 12:47:07HU

újrahasznosítás A szállítási károk megakadályozásához a készü- lék egy csomagolásban található. Ez a csoma- golás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozé- kai különböző anyagokból állnak, mint például fémből és műanyagokból. Defektes készülékek nem tartoznak a házi hulladékok közé. Szakszerű megsemmisítéshez le kellene adni a készüléket egy megfelelő gyűjtőhelyen. Ha nem ismer gyűjtőhelyeket, akkor érdeklődjön ütánna a közsé- gi önkormányzatnál. Anl_GTR_E_51_R_HW_SPK7.indb 121Anl_GTR_E_51_R_HW_SPK7.indb 121 25.10.2016 12:47:0825.10.2016 12:47:08HU

9. Hibakeresési terv

Figyelemfelhívás: Legelőször lekapcsolni a motort és lehúzni a gyújtógyertyadugót, mielőtt elvégezné a felülvizsgálatokat vagy a beállításokat. Figyelemfelhívás: Ha egy beállítás vagy javítás után egy pár percig futott a motor, akkor gondoljon arra, hogy a kipufogó és egyébb részek forróak. Tehát ne érintse meg őket, azért hogy elkerülje a megé- getéseket. Zavar Lehetséges okok Elhárítás A készülék nyug- talan futása, erős vibrálása - Laza a csavar - Laza a késrögzítés - Kiegyensúlyozatlan a kés - Leellenőrizni a csavarokat - Leellenőrizni a késfelerősítést - Kicserélni a kést Nem fut a motor - nincs megnyomva a motorstart-/ motorstop kar - rossz állásban a gázkar (ha létezik) - defektes a gyújtógyertya - üres az üzemanyagtartály - nem lett üzemeltetve az üzemanyag szivattyú (primer) (ha létezik) - megnyomni a motorstart-/motor- stop kart - leellenőrizni a beállításokat (ha lé- teznek) - kicserélni a gyújtógyertyát - üzemanyagot betölteni - üzemeltetni az üzemanyag szivat- tyú (primer) (ha létezik) Nyugtalanul fut a motor - Szennyezett a legszűrő - Szennyezett a gyújtógyertya - Kitisztítani a légszűrőt - Megtisztítani a gyújtógyertyát Sárga lesz a páz- sit, szabálytalan a vágás - Tompa a kés - Túl alacsony a vágási magasság - Túl alacsony a motorfordulatszám - Megélesíteni a kést - Beállítani a helyes magasságot - a gázkart a max.-ra állítani (ha léte- zik) Nem tiszta a fűkidobás - Túl alacsony a motorfordulatszám - Túl alacsony a vágási magasság - Elkopva a kés - Eldugulva a felfogózsák - a gázkart a max.-ra állítani (ha léte- zik) - Helyesen beállítani - Kicserélni a kést - Kiüríteni a felfogózsákot A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az iSC GmbH kihangsúlyozott beleegyezésével engedélyezett. Technikai változtatások jogát fenntartva Anl_GTR_E_51_R_HW_SPK7.indb 122Anl_GTR_E_51_R_HW_SPK7.indb 122 25.10.2016 12:47:0825.10.2016 12:47:08HU

Szervíz-információk A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehetőségét kérjük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapc- solatban a rendelkezésére állnak. Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy termés- zetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség. Kategória Példa Gyorsan kopó részek* Légszűrő, Bowden-huzalok, felfogókosár, keréka- broncs, hajtókuplung Fogyóeszköz/ fogyórészek* Kések Hiányzó részek

• nincs okvetlenül a szállítás terjedelmében! Hiányok vagy hibák esetén kérjük a hibaesetet a www.isc-gmbh.info alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:

Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?

Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?

Az Ön véleménye szerint mi a készülék hibás működése (főtünet)? Írja le ezt a hibás működést. Anl_GTR_E_51_R_HW_SPK7.indb 123Anl_GTR_E_51_R_HW_SPK7.indb 123 25.10.2016 12:47:0825.10.2016 12:47:08HU

Garanciaokmány Tisztelt Vevő, termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon, az ebben a garanciakártyá- ban megadott cím alatt található szervízszolgáltatásunkhoz, vagy az eladóhelyhez, amelyiknél a készü- léket vette. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:

1. Ezek a garanciafeltételek csak kizárólagosan a fogyasztóknak szólnak, ez annyit jelent hogy ter-

mészetes személyeknek, akik nem szánják ezt a terméket sem üzemszerű sem egyébb önálló tevékenységeik körén belül használni. Ezek a garanciafeltételek szabályozzák a kiegészítő garan- ciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire igér a törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei, nincsennek ez a garnacia által érintve. A garanciateljesítményünk az Ön számára díjmentes.

2. A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezet gyártótol megvásárolt új

készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elhárí- tására vagy a készülék kicserélésére. Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha, egyenértékű igénybevételnek lett kitéve.

3. A szavatosságunk alol ki vannak véve:

- olyan károk a készüléken, amelyek az összeszerelési utasítás fi gyelmen kívül hagyása vagy ame- lyek a nem szakszerű felszerelés, a használati utasítás fi gyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok fi gyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek. - károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk), erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre. - károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy egyébb természetes elkopásra vezethetőek vissza.

4. A garancia időtartama 60 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a

garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvé- nyes.

5. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím

alatt: www.isc-gmbh.info. Kérjük tartsa készenlétben az új készülék ön általi vásárlásának a bizo- nylatát vagy más igazolásait. Olyan készülékeket, amelyek megfelelő igazolás vagy típustábla nélkül kerülnek beküldésre, azok hiányzó hozzárendelési lehet őség miatt ki vannak zárva a garnciateljesít- mény alol. Ha a készülék defektjére kiterjed a garnciateljesítményünk, akkor azonnal visszakap egy megjavított vagy egy új készüléket. Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira. Anl_GTR_E_51_R_HW_SPK7.indb 124Anl_GTR_E_51_R_HW_SPK7.indb 124 25.10.2016 12:47:0825.10.2016 12:47:08SI
