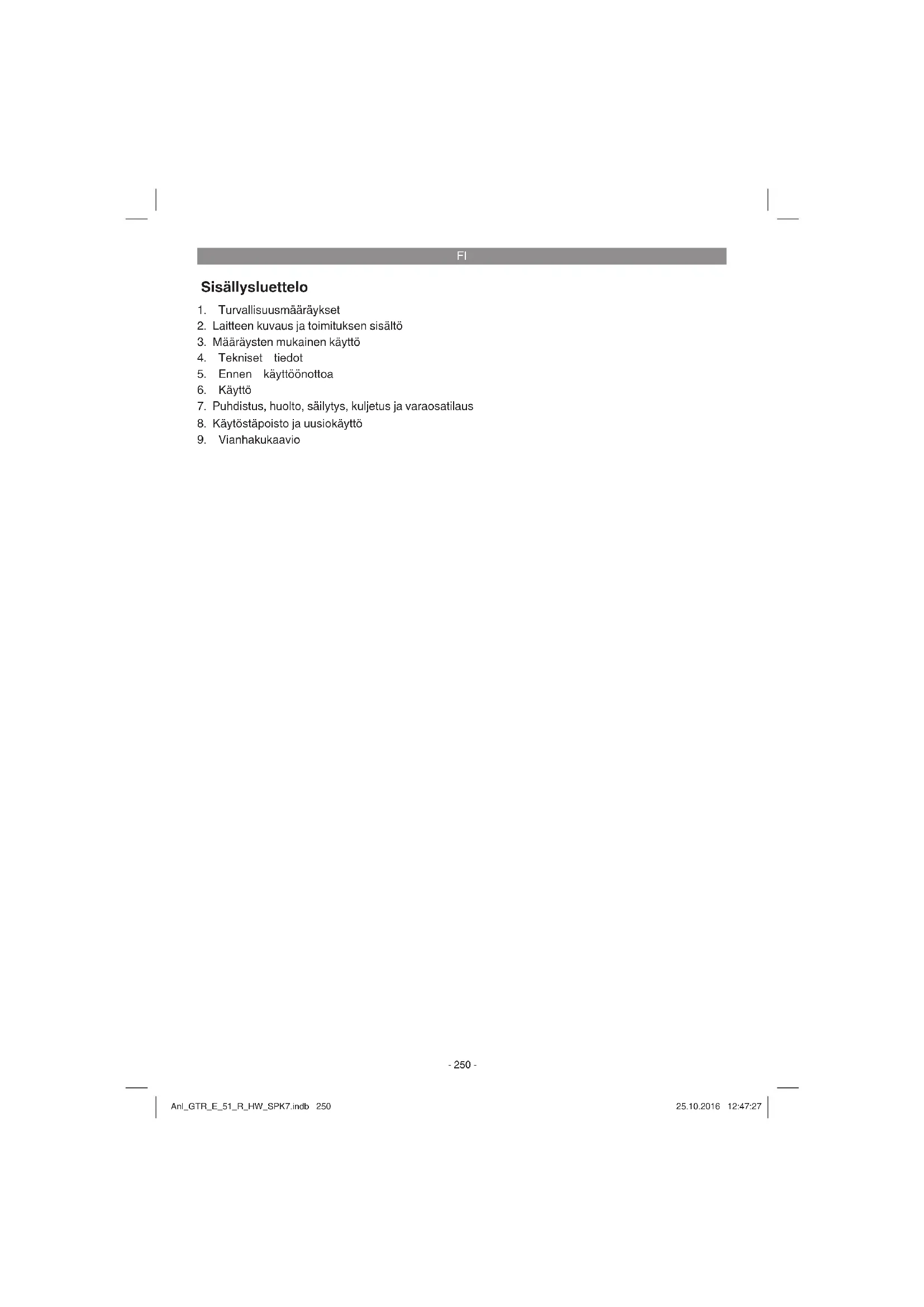

KÄYTTÖOHJE GTR-E 51 R HW Gardol

1. Turvallisuusmääräykset

2. Laitteen kuvaus ja toimituksen sisältö

3. Määräysten mukainen käyttö

5. Ennen käyttöönottoa

7. Puhdistus, huolto, säilytys, kuljetus ja varaosatilaus

8. Käytöstäpoisto ja uusiokäyttö

Vaara! Laitteita käytettäessä tulee noudattaa tiettyjä turvallisuusvarotoimia tapaturmien ja vaurioiden välttämiseksi. Lue sen vuoksi tämä käyttöohje / nämä turvallisuusmääräykset huolellisesti läpi. Säilytä ne hyvin, jotta niissä olevat tiedot ovat myöhemminkin milloin vain käytettävissäsi. Jos luovutat laitteen muille henkilöille, ole hyvä ja anna heille myös tämä käyttöohje / nämä turval- lisuusmääräykset laitteen mukana. Emme ota mitään vastuuta tapaturmista tai vaurioista, jotka ovat aiheutuneet tämän käyttöohjeen tai turvalli- suusohjeiden noudattamisen laiminlyönnistä.

1. Turvallisuusmääräykset

Laitetta koskevat turvallisuusmääräykset löydät oheistetusta vihkosesta. Vaara! Lue kaikki turvallisuusmääräykset ja ohjeet. Jos turvallisuusmääräyksiä tai muita ohjeita ei noudateta, saattaa tästä aiheutua sähköiskuja, tulipaloja ja/tai vaikeita vammoja. Säilytä kaikki turvallisuusmääräykset ja ohjeet myöhempää tarvetta varten. Laitteessa olevan ohjekilven selitys (katso kuva 14)

2) Varoitus! Poissinkoutuvista osista aiheutuu

vaara. Säilytä turvallinen välimatka.

3) Vaara! Varo teräviä teriä – Sammuta moottori

ja vedä sytytystulpan pistoke irti ennen kaik- kia huolto-, kunnostus-, puhdistus- ja säätö- toimia.

4) Ennen käyttöönottoa täytä öljyä ja polttoainet-

5) Varo! Käytä kuulosuojuksia ja suojalaseja.

6) Taattu äänen tehotaso.

7) Varo! Osat ovat kuumia. Säilytä välimatka.

8) Täytä polttoainetta vain moottorin ollessa

9) Varo viiltohaavan vaaraa. Huomio, terät pyöri-

11) Moottorin käynnistys-/sammutusvipu

(I=moottori päälle; 0=moottori pois)

12) Ajovipu (kytkinvipu)

2. Laitteen kuvaus ja toimituksen

2.1 Laitteen kuvaus (kuvat 1-12)

1a. Moottorin käynnistys-/sammutusvipu (mootto- rijarru) 1b. Ajovipu (kytkinvipu)

2. Polttoainepumppu (rikastin)

3. ylempi ja alempi työntösanka

4a. Silppupussi 4b. Täyttömäärän näyttö 4c. Hakesovitin 4d. Sivupoistosovitin 5a. Poistoluukku 5b. Kiilahihnan suojus

6. Polttoainesäiliön täyttötulppa

7. Öljyn täyttöruuvi

8. Leikkauskorkeuden säätö

9. Käynnistysvaijeri

11. Sytytystulppa-avain

12. 2 pikakiinnitintä

13. 4 ruuvia (lukkoruuvia, alempaan työntösan-

14. 4 mutteria (kuusikulma, alempaan työntösan-

15. Etupyörä pyöränkantimen kera

16. Ruuvi (kuusikulma, pyöränkantimeen)

17. 4 ruuvia (lukkoruuvia) M6

18. 4 mutteria (kuusikulma) M6

2.2 Toimituksen sisältö

Tarkasta tässä kuvatun toimitusselostuksen avul- la, että tuote on täysimääräinen. Jos osia puuttuu, ota viimeistään 5. arkipäivänä oston jälkeen yhteyttä asiakaspalveluumme tai siihen myyn- tipisteeseen, josta olet ostanut laitteen, ja esitä vastaava ostotosite. Huomioi tässä myös tämän ohjekirjan lopussa olevat asiakaspalveluohjeet ja takuusuoritustaulukko.

Avaa pakkaus ja ota laite varovasti pakkauk- sesta.

Poista pakkausmateiriaalit sekä pakkaus- ja kuljetusvarmistukset (mikäli käytetty).

Tarkasta, onko toimitus täysilukuinen.

Tarksta, onko laitteessa ja varusteissa kulje- tusvaurioita.

Säilytä pakkaus, mikäli mahdollista, takuua- jan loppuun saakka. Anl_GTR_E_51_R_HW_SPK7.indb 251Anl_GTR_E_51_R_HW_SPK7.indb 251 25.10.2016 12:47:2725.10.2016 12:47:27FI

Vaara! Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovi- pusseilla, kelmuilla tai pienillä osilla! Niistä uhkaa nielaisu- ja tukehtumisvaara!

bensiiniruohonleikkuri

ylempi ja alempi työntösanka

4 ruuvia (lukkoruuvia, alempaan työntösan- kaan) M8

4 mutteria (kuusikulma, alempaan työntösan- kaan) M8

etupyörä pyöränkantimen kera

ruuvi (kuusikulma, pyöränkantimeen)

4 mutteria (kuusikulma) M6

bensiinimoottorin huoltovihko

alkuperäiskäyttöohjeen käännös

turvallisuusmääräykset

3. Määräysten mukainen käyttö

Laitetta saa käyttää ainoastaan sille määrättyyn tarkoitukseen. Kaikkinainen tämän ylittävä käyt- tö katsotaan määräysten vastaiseksi. Laitteen omistaja/käyttäjä eikä suinkaan sen valmistaja on vastuussa kaikista tästä aiheutuvista vahingoista tai loukkaantumisista. Bensiinikäyttöinen ruohonleikkuri on tarkoitettu yksityiseen käyttöön koti- ja harrastuspuutarhas- sa. Yksityiseen koti- ja puutarhakäyttöön kuuluviksi katsotaan sellaiset ruohonleikkurit, joiden vuosit- tainen käyttötuntimäärä ei yleensä ylitä 50 tuntia ja joita käytetään etusijassa ruoho- ja nurmik- koalueiden hoitoon, mutta ei yleisillä puisto- tai torialueilla, urheilukentillä tai maa- ja metsätalou- dessa. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu ja valmistettu käytettäväksi pienteol- lisuus- tai teollisuustarkoituksiin. Emme siksi ota mitään vastuuta vaurioista, jos laitetta käytetään pienteollisuus-, käsityöläis- tai teollisuustyöpaiko- illa tai näihin verrattavissa olevissa toimissa. Valmistajan oheistaman käyttöohjeen noudatta- minen on ruohonleikkurin määräysten mukaisen käytön edellytys. Käyttöohjeesta löytyvät myös käyttö-, huolto- ja kunnossapitoehdot. Varoitus! Käyttäjän ruumiillisen vaarannuksen vuoksi ruohonleikkuria ei saa käyttää seuraaviin töihin: pensaikkojen, pensasaitojen ja koriste- pensaiden leikkaamiseen, kattoistutusten tai parvekekukkalaatikoiden rönsykasvien tai ruohon leikkaamiseen tai pienentämiseen, jalkakäytävien puhdistamiseen (roskien imuun) tai silppurina puiden tai pensasaitojen leikkausjätteiden pie- nentämiseen. Ruohonleikkuria ei myöskään saa käyttää moottorikuokkana maankohoumien tasoittamiseen, kuten esim. myyränkasojen le- vittämiseen. Turvallisuussyistä ruohonleikkuria ei saa käyttää minkääntyyppisten muiden työkalujen ja työka- lusarjojen voimanlähteenä.

........................... 0,76 dB Käytä kuulosuojuksia. Melu saattaa aiheuttaa kuulon menetyksen. Anl_GTR_E_51_R_HW_SPK7.indb 252Anl_GTR_E_51_R_HW_SPK7.indb 252 25.10.2016 12:47:2725.10.2016 12:47:27FI

Tärinänpäästöarvo ah = 7 m/s

Mittausepätarkkuus K = 1,5 m/s

Pidempää työskentelyä tulisi välttää melu- ja täri- näpäästöjen vuoksi. Rajoita melunpäästöt ja tärinä mahdollisim- man vähäisiksi!

Käytä ainoastaan moitteettomia laitteita.

Huolla ja puhdista laite säännöllisesti.

Sovita työskentelytapasi laitteen mukaiseksi.

Älä ylikuormita laitetta.

Tarkastuta laite aina tarvittaessa.

Sammuta laite, kun sitä ei käytetä. Huomio! Jäämäriskit Silloinkin, kun käytät tätä sähkötyökalua määräysten mukaisesti, jää jäljelle aina tietty jäämäriski. Tämän sähkötyökalun raken- teesta ja mallista riippuen saattaa esiintyä seuraavia vaaroja:

1. kuulovaurioita, ellei käytetä soveliaita kuulo-

2. terveydellisiä haittoja, jotka aiheutuvat käden-

käsivarren tärinästä, jos laitetta käytetään pitemmän aikaa tai sitä ei käsitellä ja huolleta määräysten mukaisesti.

5. Ennen käyttöönottoa

5.1 Osien kokoaminen

Toimitustilassa muutamat osat toimitetaan irrallisi- na. Kokoaminen on helppoa, jos noudatat seuraa- vassa annettuja ohjeita. Viite! Kokoamiseen ja huoltotoimiin tarvitset lisäksi seuraavat työkalut, jotka eivät sisälly toi- mitukseen:

laakean öljynkeräysastian (öljynvaihtoa var- ten)

mittakupin, 1 litra (öljyn / bensiinin kestävä)

suppilon (tulee sopia säiliön bensiinintäyttö- nysään)

talouspyyhkeitä (öljyn / bensiinin roiskeiden pyyhkimiseen; hävitettävä huoltoasemalla)

bensiinin imupumpun (muovimalli, saatavana rakennustarvikeliikkeistä)

käsipumpulla varustetun öljykannun (saatava- na rakennustarvikeliikkeistä)

moottoriöljyä Asennus

1. Asenna ylempi ja alempi työntösanka (nro 3)

kuten kuvissa 3a-3b näytetään. Säädä halua- masi tarttumakorkeus kolmesta asennosta ja napsauta pikakiinnitin (nro 12) paikalleen. Tärkeää! Säädä sama korkeus molemmin puolin!

2. Ripusta käynnistysvaijerin kahva (nro 9) sille

tarkoitettuun koukkuun, kuten kuvassa 3c näytetään.

3. Kiinnitä vaijerit mukana toimitetuilla johto-

niputtimilla (nro 10) työntösankaan, kuten kuvassa 3d näytetään.

4. Asenna pyörän kannatin (nro 15) sankaan

(nro 20) ruuvilla (nro 15) kuten kuvassa 3e näytetään.

5. Sanka kiinnitetään neljällä ruuvilla (17) leikku-

rin runkoon (kuva 3f).

6. Nosta poistoluukkua (nro 5a) yhdellä kädellä

ja ripusta silppupussi (nro 4a) paikalleen ku- ten kuvassa 4a näytetään.

5.2 Leikkauskorkeuden säätö

Varoitus! Leikkauskorkeuden säädön saa teh- dä vain kun moottori on sammutettu. Takapyörä

Leikkauskorkeuden säätö tehdään takapyöriä varten keskeisesti leikkauskorkeuden säätövi- vulla (kuva 7a/nro 8).

Toimenna leikkauskorkeuden säätövipu ja vedä se haluttuun asemaan. Anna vivun lukit- tua paikalleen. Etupyörä

Etupyörä täytyy asettaa samalle korkeudelle kuin takapyörät siirtämällä akselia (kuva 7b/ nro 8).

Viite! Moottori toimitetaan ilman käyttöaineita. En- nen käyttöönottoa täytyy siksi ehdottomasti täyttää siihen öljyä ja bensiiniä.

1. Ota aktiivihiilisuodatin pois (katso kohtaa

2. Käytä suppiloa ja mittakuppia täyttäessäsi

bensiiniä koneeseen. Varmista, että bensiini on puhdasta. Anl_GTR_E_51_R_HW_SPK7.indb 253Anl_GTR_E_51_R_HW_SPK7.indb 253 25.10.2016 12:47:2725.10.2016 12:47:27FI

Varoitus: Käytä aina vain turvallista bensiinika- nisteria. Älä tupakoi bensiiniä täyttäessäsi. Sam- muta moottori ennen bensiinin täyttämistä ja anna moottorin jäähtyä muutaman minuutin ajan.

3. Varmista, että sytytyskaapeli on liitetty syty-

tystulppaan. Moottorin käynnistys-/sammutusvivun turval- lisuuskoe Ruohonleikkurin tahattoman käynnistämisen estämiseksi sekä moottorin ja terien pysäyttämi- seksi nopeasti vaaran uhatessa se on varustettu moottorin käynnistys-/sammutusvivulla (kuva 5a/ nro 1a). Se täytyy toimentaa (kuva 5b), ennen kuin ruohonleikkuri käynnistetään. Kun moottorin käynnistys-/sammutusvipu päästetään irti, tulee sen palata alkuasentoonsa (kuva 5a). Ennen kuin käynnistät moottorin, täytyy sinun suorittaa muutama koekäyttö varmistaaksesi, että vipu ja vaijerit toimivat oikein. Toista tämä koe vielä kerran moottorin käynnis- tyttyä. Kun moottorin käynnistys-/sammutusvipu on päästetty irti, niin moottorin täytyy pysähtyä muutaman sekunnin aikana. Jos näin ei tapahdu, ota yhteyttä alan korjaamoon. Vaara! Leikkausterä pyörähtää käyntiin, kun moottori käynnistetään.

6.1 Moottorin käynnistys

1. Varmista, että sytytyskaapeli on liitetty syty-

2. Paina polttoainepumppua (käynnistintä) (kuva

6/nro 2) 3 kertaa. Lämpimäksi käyneen moot- torin osalta tämän kohdan voi ohittaa.

3. Seiso ruohonleikkurin takana. Toimenna

moottorin käynnistys-/sammutusvipu (kuva 5b) yhdellä kädellä. Toinen kätesi on käynnis- tysvaijerin kahvassa.

4. Käynnistä moottori vetokäynnistimellä (kuva 1

/ nro 9). Vedä tätä varten kahvaa n. 10-15 cm ulos (kunnes tuntuu vastus) ja tempaise siitä sitten voimakkaasti. Jos moottori ei käynnisty, vedä kahvasta uudelleen. Viite! Älä anna vaijerin sinkoutua takaisin. Viite! Viileällä säällä saattaa olla tarpeen to- istaa käynnistysmenettely useampaan kerta- an. Ajokäyttö Ajovipu/kytkinvipu (kuva 5a / kohta 1b): Kun painat vipua (kuva 5c), niin kytkin kytketään ajokäytölle ja ruohonleikkuri lähtee liikkeelle moottorin käydessä. Päästä ajovipu irti riittävän ajoissa, jotta eteenpäin kulkeva ruohonleikkuri pysähtyy. Harjoittele käynnistämistä ja pysäyttä- mistä ennen ensimmäistä leikkuuta, kunnes olet oppinut käsittelemään konetta.

6.2 Ohjeita oikeaa leikkaamista varten

Vaara! Älä koskaan avaa poistoluukkua silppupus- sia tyhjentäessäsi moottorin vielä käydessä. Pyörivä terä saattaa aiheuttaa tapaturmia. Kiinnitä poistoluukku ja silppupussi aina huolellisesti. Sammuta moottori, ennen kuin otat ne pois. Sammuta moottori ennen kaikkia säätö-, huolto- ja korjaustoimia ja odota, kunnes terä ei enää pyöri. Irrota sytytystulpan pistoke. Leikkuu Moottori on mitoitettu ruohon leikkaamisnopeu- delle sekä silpun keräämiseen silppupussiin niin, että moottori kestää mahdollisimman pitkään. Leikkaa vain terävillä, hyväkuntoisilla terillä, jotta ruohonkorret eivät rispaannu ja ruoho kellastu. Kuljeta ruohonleikkuria mahdollisimman suoria ratoja pitkin, jotta syntyy siisti leikkuukuva. Tällöin tulee näiden ratojen mennä aina muutaman sent- timetrin verran päällekkäin, niin ettei jää käsittele- mättömiä kaistaleita. Pidä leikkurin rungon alapuoli puhtaana ja pois- ta ruohokertymät ehdottomasti heti. Kertymät vaikeuttavat käynnistämistä, huonontavat leikku- ulaatua ja häiritsevät ruohosilpun poistumista. Rinteissä leikkuuradat tulee valita rinteen poik- kisuuntaan. Ruohonleikkurin alasluistamisen voi estää liikuttamalla sitä viistosti ylöspäin. Valitse leikkauskorkeus aina ruohon pituuden mukaan. Kun ruoho on pitkää ja tiheää, säädä suurin leik- kausaste ja leikkaa tavallista hitaammin. Leikkaa ruoho useammassa vaiheessa, niin että kerralla- an ruoho lyhenee korkeintaan 4cm. Sammuta moottori, ennen kuin tarkastat terän kunnon. Ota huomioon, että terä pyörii edelleen vielä muutaman sekunnin ajan moottorin sammut- tamisen jälkeenkin. Älä koskaan yritä pysäyttää terää. Tarkasta säännöllisin väliajoin, onko terä tukevasti kiinni, hyvässä kunnossa ja hyvin teroi- Anl_GTR_E_51_R_HW_SPK7.indb 254Anl_GTR_E_51_R_HW_SPK7.indb 254 25.10.2016 12:47:2825.10.2016 12:47:28FI

tettu. Teroita se tai vaihda se uuteen, jos näin ei ole. Mikäli liikkuva terä iskeytyy johonkin esinee- seen, sammuta ruohonleikkuri ja odota, kunnes terä on pysähtynyt kokonaan. Tarkasta sitten terän ja teränpidikkeen kunto. Jos ne ovat vahingoittu- neet, täytyy ne vaihtaa uuteen. Hakkeen teko (kuva 4c) Kasvuhakkeella tarkoitetaan suljetussa ruohon- leikkurissa silputtua ruoholeiketta, joka levitetään takaisin nurmikolle. Silpun poistoa ja hävittämistä ei enää tarvitse tehdä. Kasvuhakkeen teko on mahdollista vain kun ruo- ho on suhteellisen lyhyttä. Optimaaliset tulokset saat vain käyttämällä haketerää (saatavana lisä- varusteena). Haketoimintoa käyttääksesi ota silppupussi pois, työnnä hakesovitin (nro 4c) poistoaukkoon ja sulje poistoluukku. Sivupoisto (kuva 4d) Sivupoistotoimintoa käyttääksesi asenna ensin hakesovitin. Ripusta sivupoistosovitin (nro 4d) kuvan 4c mukaisesti paikalleen.

6.3 Moottorin sammuttaminen

Sammuta moottori päästämällä moottorin käynnistys-/sammutusvipu irti (kuva 5a/nro 1a). Vedä sytytystulpan pistoke irti sytyytystulpas- ta estääksesi moottorin käynnistymisen. Tarkasta ennen seuraavaa käynnistystä moottorijarrun vaijeri. Tarkasta, että vaijeri on asennettu oikein. Taittunut tai vahingoittunut sammutusvaijeri täytyy vaihtaa uuteen.

6.4 Silppupussin tyhjentäminen

Jos silppupussi on täynnä, niin läpivirtaava ilmamäärä vähenee ja täyttömäärän näyttö (4b) on tiukasti silppupussin (13) kyljessä kiinni. Tyh- jennä silppupussi ja poista leikkuujätteet poisto- kanavasta. Vaara! Ennen silppupussin poistamista tulee moottori sammuttaa ja odottaa, kunnes leik- kuriterä on pysähtynyt. Ota silppupussi pois siten, että nostat poistoluuk- kua yhdellä kädellä ja otat silppupussin toisella kädellä kantokahvasta pitäen pois (kuva 4a). Turvallisuusmääräyksen mukaisesti poistoluukku putoaa kiinni, kun silppupussi otetaan pois, ja sul- kee näin takana olevan poistoaukon. Jos aukkoon jää tällöin riippumaan ruohonjätteitä, on moottorin helpomman käynnistymisen vuoksi suositeltavaa vetää ruohonleikkuria n. 1 m taak- sepäin. Älä poista leikkausjätteitä leikkurin rungosta tai työkaluista käsin tai jaloin, vaan aina sopivia apu- välineitä käyttäen, esim. harjalla tai käsiharjalla. Jotta silpun kerääminen onnistuu hyvin, täytyy sil- ppupussi puhdistaa sisältä käytön jälkeen. Ripusta silppupussi paikalleen vain kun moottori on sammutettu ja terä pysähdyksissä. Nosta poistoluukkua yhdellä kädellä, pitele sil- ppupussia toisella kädellä kahvasta ja ripusta se ylhäältä paikalleen.

7. Puhdistus, huolto, säilytys,

kuljetus ja varaosatilaus Vaara! Älä koskaan tee mitään toimia sytytyslaitteiston jännitteellisiin osiin tai kosketa niitä moottorin käy- dessä. Ennen kaikkia huolto- ja hoitotoimia täytyy sytytystulpan pistoke irrottaa sytytystulpasta. Älä koskaan tee laitteelle mitään toimia moottorin käydessä. Sellaiset työt, joita ei ole selostettu tässä käyttöohjeessa, täytyy antaa valtuutetun ammattikorjaamon toimeksi.

Ruohonleikkuri tulee puhdistaa perusteellisesti joka käytön jälkeen. Erityisesti sen alapuoli ja teränpidike. Kallista tätä varten ruohonleikkuria taaksepäin siten, että painat työntösankaa alas- päin. Viite: Ennen ruohonleikkurin kallistamista tyhjennä polttoaine kokonaan säiliöstä bensiini- nimupumppua käyttäen. Ruohonleikkuria ei saa kallistaa yli 90°. Lian ja ruohon poistaminen on helpointa heti ruohonleikkuun jälkeen. Kuivuneet ruohonjätteet ja lika saattavat vaikeuttaa leikkaa- mista. Tarkasta, että silpunpoistokanavassa ei ole ruohonjätteitä, ja poista ne tarvittaessa. Älä kos- kaan puhdista ruohonleikkuria vesisuihkulla tai painepesurilla. Huolehdi siitä, ettei laitteen sisälle pääse vettä. Syövyttäviä puhdistusaineita, kuten kylmäpuhdistusainetta tai puhdistusbensiiniä, ei saa käyttää. Anl_GTR_E_51_R_HW_SPK7.indb 255Anl_GTR_E_51_R_HW_SPK7.indb 255 25.10.2016 12:47:2825.10.2016 12:47:28FI

Huoltovälit löydät oheistetusta bensiinimoot- torin huoltokirjasta. Viite: Toimita likaantuneet huolto- ja käyttö- materiaalit niille tarkoitettuun keräyspisteeseen.

7.2.1 Bensiinimoottori

Viite! Älä koskaan käytä moottoria ilman öljyä tai liian vähällä öljyllä. Siitä voi aiheutua vakavia moottorivaurioita. Öljymäärän tarkastus Aseta ruohonleikkuri vaakatasoon. Kiuerrä öljyn mittatikku (kuva 9a/nro 7) vastapäivään irti ja pyyhi siitä öljy. Työnnä mittatikku jälleen täyttöny- sään vasteeseen asti, mutta älä kierrä sitä kiinni. Vedä mittatikku uudelleen pois ja lue öljymäärän näyttö vaakasuorassa. Öljymäärän tulee olla mit- tatikun merkkien min. ja max. (kuva 9b) välillä. Öljynvaihto Öljynvaihto tulee suorittaa moottorin ollessa sam- mutettuna, mutta vielä lämmin.

1. Varmista, että silppukori on otettu pois.

2. Tyhjennä bensiinisäiliö bensiinin imupumpul-

la, anna moottorin käydä, kunnes loput bensi- inistä on käytetty.

3. Aseta laakea öljynkeräysastia ruohonleikkurin

4. Avaa öljyntäyttöruuvi (nro 7) ja kallista ruo-

honleikkuria 90° sivulle.

5. Avatun öljyntäyttöaukon kautta lämmin öljy

virtaa öljynkeräysastiaan.

6. Kun käytetty öljy on valunut pois, käännä leik-

kuri jälleen pystyyn.

7. Täytä moottoriöljyä öljyn mittatikun ylempään

8. Huomio! Älä ruuvaa öljyn mittatikkua paikal-

leen öljymäärän tarkistamiseksi, vaan työnnä se aukkoon vain kierteisiin asti.

9. Käytetty öljy tulee toimittaa hävitettäväksi voi-

massaolevien määräysten mukaisesti.

Anna leikkuuteräsi teroitus, tasapainotus ja asennus turvallisuussyistä vain valtuutetun alan ammattiliikkeen tehtäväksi. Jotta työtulos on aina paras mahdollinen, suosittelemme terän tarkas- tuttamista kerran vuodessa. Leikkuuterän vaihto (kuva 8) Leikkuuterän vaihdossa saa käyttää vain alku- peräisiä varaosia. Leikkuuterän tunnusnumeron tulee olla sama kuin varaosaluettelossa ilmoitettu numero. Älä koskaan asenna tilalle muunlaista terää. Vahingoittuneet leikkuuterät Jos terä kaikesta varovaisuudesta huolimatta iskee esteeseen, sammuta moottori heti ja vedä sytytystulpan pistoke irti. Kallista leikkuria taaksepäin ja tarkasta, onko terä vahingoittunut. Vahingoittuneet tai vääntyneet terät täytyy vaihtaa uusiin. Älä koskaan suoris- ta vääntynyttä terää. Älä koskaan työskentele vääntyneellä tai hyvin kuluneella terällä, koska se aiheuttaa tärinää ja saattaa aiheuttaa leikkuriin muita vaurioita. Varoitus! Vahingoittuneen terän käytöstä aiheu- tuu tapaturman vaara.

7.2.3 Pyörien akselit ja navat

Pyöränakselit ja pyörännavat tulee rasvata kerran kasvukaudessa. Ota tätä varten pölykapselit pois ruuviavainta käyttäen ja irrota pyörien kiinnitysruuvit.

7.2.4 Vaijereiden hoito ja säätö

Öljyä vaijerit säännöllisesti ja tarkasta, että ne liikkuvat helposti.

7.2.5 Ilmansuodattimen huolto (kuva 10)

Likaantuneet ilmansuodattimet alentavat moot- torin tehoa, koska kaasuttimeen tulee liian vähän ilmaa. Jos ilma on hyvin pölyistä, tulee ilmansuo- datin tarkastaa useammin. Älä koskaan puhdista ilmansuodatinta bensiinillä tai tulenaroilla liuotteilla. Puhdista ilmansuodatin vain paineilmalla tai koputtelemalla.

7.2.6 Sytytystulpan huolto

Puhdista sytytystulppa kuparilankaharjalla.

1. Vedä sytytystulpan pistoke (kuva 11/kohta A)

2. Ota sytytystulppa pois sytytystulpan avaimel-

3. Kokoaminen tehdään päinvastaisessa järjes-

Ota sahanterä pois kuten kohdassa 7.2.2 selite- tään. V-hihnan tarkastamista varten täytyy ottaa V- hihnan suojus pois (kuva 12/nro 5b).

Varmista korjauksen tai huollon jälkeen, että kaik- ki turvallisuusvarusteet on asennettu paikalleen ja että ne ovat moitteettomassa kunnossa. Säilytä tapaturmia aiheuttavat osat poissa muiden henki- Anl_GTR_E_51_R_HW_SPK7.indb 256Anl_GTR_E_51_R_HW_SPK7.indb 256 25.10.2016 12:47:2825.10.2016 12:47:28FI

löiden ja lasten ulottuvilta. Viite! Tuotevastuulain mukaan emme ole vastu- ussa vahingoista, jotka ovat aiheutuneet asiant- untemattomista korjauksista, tai jos varaosina ei ole käytetty alkuperäisiä tai meidän hyväksymi- ämme varaosia. Emme myöskään ole vastuussa asiantuntemattomien korjausten aiheuttamista vahingoista. Anna korjaukset asiakaspalvelun tai valtuutetun alan ammattihenkilön tehtäväksi. Sama koskee myös lisävarusteita.

Noudata käyttöajoista annettuja lakisääteisiä määräyksiä, jotka saattavat vaihdella paikkakun- nittain.

7.3 Ruohonleikkurin varastoinnin valmistelu-

toimet Varoitus! Älä tyhjennä bensiiniä suljetuissa tiloissa, avotulen lähellä tai tupakoidessasi. Kaa- sunhöyryt saattavat aiheuttaa räjähdyksen tai tulipalon.

1. Tyhjennä bensiinisäiliö bensiinin imupumpul-

2. Käynnistä moottori ja anna moottorin käydä,

kunnes loput bensiinistä on käytetty.

3. Vaihda öljy joka kesäkauden jälkeen.

4. Ota sytytystulppa pois. Täytä öljykannua

käyttäen n. 20 ml öljyä sylinteriin. Vedä käyn- nistyskahvasta hitaasti, niin että öljy suojaa sylinterin sisäpintaa. Ruuvaa sytytystulppa takaisin paikalleen.

5. Puhdista sylinterin jäähdytysripat sekä kone-

6. Puhdista koko laite maalipintaa suojataksesi.

7. Säilytä laite hyvin tuuletetussa paikassa.

7.4 Ruohonleikkurin kuljetuksen valmistelu-

toimet Varoitus! Älä tyhjennä bensiiniä suljetuissa tiloissa, avotulen lähellä tai tupakoidessasi. Kaa- sunhöyryt saattavat aiheuttaa räjähdyksen tai tulipalon.

1. Tyhjennä bensiinisäiliö bensiinin imupumpul-

2. Anna moottorin käydä, kunnes loput bensiini-

3. Laske moottoriöljy pois lämpimästä mootto-

5. Puhdista sylinterin jäähdytysripat sekä kone-

6. Irrota käynnistysvaijeri koukusta (kuva 3c).

Löysennä kuvassa 3b näytettyä työntösan- gan liitäntää vasemmalla ja oikealla ja käännä ylempi työntösanka alaspäin. Huolehdi tässä siitä, että vaijereita ei taiteta sankaa kään- nettäessä.

7. Kääri muutama kerros aaltopahvia alemman

ja ylemmän työntökahvan sekä moottorin väli- in, jotta vältetään hankaaminen.

8. Varmista kuorman paikallaanpysyminen riittä-

vän hyvin, jotta vältetään laitteen siirtymisestä ajon aikana aiheutuvat vauriot ja tapaturmat.

7.5 Käyttömateriaalit, kulutusmateriaalit ja

varaosat Laitteen takuu ei kata varaosia tai käyttö- ja ku- lutusmateriaaleja, esim. moottoriöljyä, V-hihnaa, sytytystulppia, ilmansuodatinpatruunaa, bensii- nisuodatinta, paristoja tai teriä.

Varaosia tilatessasi anna seuraavat tiedot:

Laitteen tuotenumero

Laitteen tunnusnumero

Tarvittavan varaosan varaosanumero. Ajankohtaiset hinnat ja muut tiedot löydät osoit- teesta www.isc-gmbh.info

8. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta välte- tään kuljetusvauriot. Tämä pakkaus on raaka-ai- netta ja sitä voi siksi käyttää uudelleen tai sen voi toimittaa kierrätyksen kautta takaisin raaka-aine- kiertoon. Laite ja sen varusteet on valmistettu eri materiaaleista, kuten esim. metallista ja muoveis- ta. Vialliset laitteet eivät kuulu kotitalousjätteisiin. Laite tulee toimittaa asianmukaiseen keräyspis- teeseen ammattitaitoista hävittämistä varten. Jos et tiedä, missä on tällainen keräyspiste, tiedustele asiaa kuntasi hallinnosta. Anl_GTR_E_51_R_HW_SPK7.indb 257Anl_GTR_E_51_R_HW_SPK7.indb 257 25.10.2016 12:47:2825.10.2016 12:47:28FI

Varoitus: Sammuta ensin moottori ja irrota sytytystulpan pistoke, ennen kuin suoritat tarkastuksia tai säätöjä. Varoitus: Jos moottori on käynyt muutaman minuutin säädön tai korjauksen jälkeen, niin muista aina, että pakoputki ja muut osat ovat kuumenneet. Älä siis kosketa niihin, jotta et saa palovammoja. Häiriö Mahdollinen syy Poisto Epätasainen käynti, laite tärisee voimak- kaasti - ruuvit löysällä - terän kiinnitin irti - terän epätasapaino - tarkasta ruuvit - tarkasta terän kiinnitin - vaihda terä uuteen Moottori ei käy - moottorin käynnistys-/sammutusvi- pu ei painettu - kaasuvipu väärässä asennossa (mikäli asennettu) - sytytystulppa viallinen - polttoainesäiliö tyhjä - polttoainepumppua (rikastinta) ei ole toimennettu (mikäli asennettu) - paina moottorin käynnistys-/sam- mutusvipua - tarkasta säätö (mikäli asennettu) - vaihda sytytystulppa - täytä polttoainetta - toimenna polttoainepumppu (rikas- tin) (mikäli asennettu) Moottori käy epäta- saisesti - ilmansuodatin likainen - sytytystulppa likainen - puhdista ilmansuodatin - puhdista sytytystulppa Ruoho kellastuu, leikkaus epätasai- nen - terä on tylsä - leikkauskorkeus liian vähäinen - moottorin kierrosluku liian alhainen - teroita terä - säädä oikea korkeus - käännä kaasuvipu MAX-asentoon (mikäli asennettu) Ruohon poisto on epäsiistiä - moottorin kierrosluku liian alhainen - leikkauskorkeus liian pieni - terä kulunut - silppupussi tukossa - käännä kaasuvipu max.-asentoon - säädä oikein - vaihda terä uuteen - tyhjennä silppupussi Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopiointi tai muu monis- taminen on sallittu ainoastaan iSC GmbH:n nimenomaisella luvalla. Oikeus teknisiin muutoksiin pidätetään Anl_GTR_E_51_R_HW_SPK7.indb 258Anl_GTR_E_51_R_HW_SPK7.indb 258 25.10.2016 12:47:2825.10.2016 12:47:28FI

Asiakaspalvelutiedot Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kump- paneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalve- lut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset. Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että seuraavia osia tarvitaan käyttömateriaaleina. Laji Esimerkki Kuluvat osat* Ilmansuodatin, bowdenvaijerit, silppukori, ren- kaat, ajokytkin Käyttömateriaali / käyttöosat* Terät Puuttuvat osat

• ei välttämättä kuulu toimitukseen! Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon www. isc-gmbh.info. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa seuraaviin kysymyksiin:

Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?

Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?

Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)? Kuvaa tätä toimintavirhettä. Anl_GTR_E_51_R_HW_SPK7.indb 259Anl_GTR_E_51_R_HW_SPK7.indb 259 25.10.2016 12:47:2825.10.2016 12:47:28FI

Takuutodistus Arvoisa asiakas, tuotteemme läpikäyvät erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua ottamaan yhteyttä tekniseen asia- kaspalveluumme käyttäen tässä takuukortissa annettua osoitetta, tai siihen myyntipisteeseen, josta olet laitteen ostanut. Takuuvaateiden esittämistä koskevat seuraavat määräykset:

1. Nämä takuuehdot koskevat ainoastaan kuluttajia, ts. luonnollisia henkilöitä, jotka eivät käytä tätä

tuotetta sen enempää pienteollisessa kuin muussakaan itsenäisessä ammatinharjoituksessa. Nämä takuuehdot säätelevät täydentäviä takuusuorituksia, jotka allamainittu valmistaja lupaa uusien laitteidensa ostajille lakimääräisen takuun lisäksi. Ne eivät vaikuta lakimääräisiin takuusuoritus- vaateisiisi millään tavalla. Takuumme on sinulle maksuton.

2. Takuusuoritus kattaa ainoastaan sellaiset hankkimasi allamainitun valmistajan uuden laitteen

puutteellisuudet, jotka todistettavasti aiheutuvat materiaali- tai valmistusvirheistä, ja se on rajattu valintamme mukaan ainoastaan näiden laitteen vikojen korjaamiseen tai laitteen korvaamiseen uu- della. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsi- työläis- tai ammattitarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta on takuun kestoaikana käytetty pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai siihen on kohdistunut näihin verrat- tavissa oleva rasitus.

3. Antamamme takuu ei kata näitä vaurioita:

- laitteessa esiintyneet vauriot, jotka aiheutuvat asennusohjeen noudattamatta jättämisestä tai asi- antuntemattomasta asennuksesta, käyttöohjeen noudattamatta jättämisestä (kuten esim. liitäntä väärään verkkojännitteeseen tai virtalajiin) tai huolto- ja turvallisuusmääräysten laiminlyönnistä tai laitteen altistamista epänormaaleille ympäristöolosuhteille tai puutteellisesta hoidosta ja huollosta. - laitteessa esiintyneet vauriot, jotka aiheutuvat määräysten vastaisesta tai virheellisestä käytöstä (esim. laitteen ylikuormitus tai hyväksymättömien liitostyökalujen tai varusteiden käyttö), vieraiden esineiden tunkeutumisesta laitteeseen (esim. hiekka, kivet tai pöly, kuljetusvauriot), väkivoiman käy- töstä tai ulkopuolisista tekijöistä (esim. putoamisesta aiheutuneet vahingot). - laitteessa tai sen osissa esiintyneet vauriot, jotka aiheutuvat käytöstä johtuvasta, tavanomaisesta tai muuten tavallisesta kulumisesta.

4. Takuuajan kesto on 60 kuukautta ja se alkaa laitteen ostopäivästä. Takuuvaateet tulee esittää en-

nen takuuajan päättymistä kahden viikon kuluessa siitä, kun olet havainnut vian. Takuuvaateiden esittäminen takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei johda takuuajan pitenemiseen tai laitteen tai siihen mahdollisesti asennettujen varaosien takuuajan alkamiseen uu- delleen alusta. Tämä koskee myös paikan päällä suoritettuja palveluja.

5. Viallista laitetta koskevat takuuvaateet tulee esittää osoitteella: www.isc-gmbh.info. Pidä uuden

laitteesi ostotosite tai muu ostonäyttö valmiina. Ilman vastaavia tositteita tai tyyppikilpeä meille lähe- tettyjen laitteiden osalta takuuvaateet on suljettu pois, koska mahdollisuudet laitteen tunnistamiseen puuttuvat. Mikäli takuumme kattaa laitteen vian, asiakkaalle toimitetaan korjattu tai uusi laite viipy- mättä. Kuluvien osien, käyttöosien ja puuttuvien osien suhteen viittaamme tämän takuun rajoituksiin, jotka on selostettu tämän käyttöohjeen asiakaspalvelutiedoissa. Anl_GTR_E_51_R_HW_SPK7.indb 260Anl_GTR_E_51_R_HW_SPK7.indb 260 25.10.2016 12:47:2825.10.2016 12:47:28EE
