NAUDOJIMO INSTRUKCIJA GTR-E 51 R HW Gardol

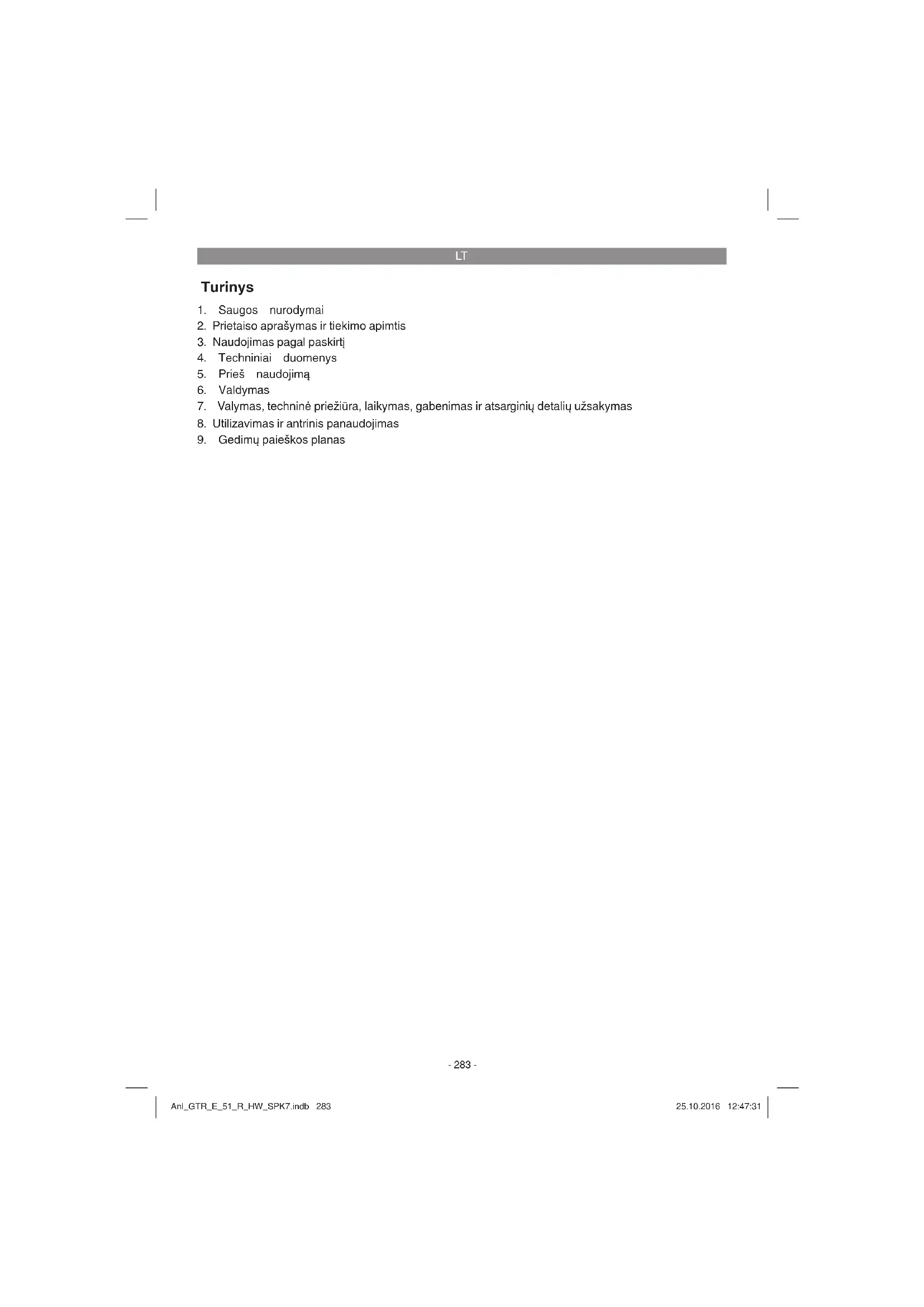

1. Atvienojiet aizdedzes sveces kontaktspraudni

2. Prietaiso aprašymas ir tiekimo apimtis

3. Naudojimas pagal paskirtį

4. Techniniai duomenys

7. Valymas, techninė priežiūra, laikymas, gabenimas ir atsarginių detalių užsakymas

8. Utilizavimas ir antrinis panaudojimas

9. Gedimų paieškos planas

Pavojus! Naudodami prietaisus, būtinai laikykitės kai kurių saugumo taisyklių – nesusižalosite ir nepatirsite nuostolių. Todėl atidžiai perskaitykite šią naudoji- mo ir saugos instrukciją. Kruopščiai ją saugokite, kad visada galėtumėte pasinaudoti informacija. Jei prietaisą perduodate kitiems asmenims, kartu perduokite ir šią naudojimo ir saugos instrukciją. Neatsakome už nelaimingus atsitikimus ar žalą, patirtą nesilaikant instrukcijos ir saugos nurodymų.

Atitinkamus saugos nurodymus rasite pridedamo- je knygelėje. Pavojus! Perskaitykite visus saugos nurodymus. Nes- ilaikydami saugos nurodymų galite gauti elektros smūgį, sukelti gaisrą arba sunkiai susižaloti. Visus saugos nurodymus išsaugokite ateičiai. Ant prietaiso esančio nurodymų skydelio paaiškinimas (žr. 14 pav.)

1) Perskaitykite naudojimo instrukciją.

2) Įspėjimas! Pavojus dėl galinčių išskrieti dalių.

Laikykitės saugaus atstumo.

3) Pavojus! Prieš galąsdami peilius, atlikdami

priežiūros, remonto, valymo ir reguliavimo darbus, išjunkite variklį ir ištraukite degimo žvakių kištuką.

4) Prieš eksploatuodami prietaisą įpilkite alyvos

5) Atsargiai! Dėvėkite apsaugą nuo triukšmo ir

7) Atsargiai! Įkaitusios dalys. Laikytis atstumo.

8) Degalus pilti tik esant išjungtam varikliui.

9) Įspėjimas dėl pavojaus įsipjauti. Dėmesio:

11) Variklio įjungimo ir išjungimo svirtis

(l – variklis įjungtas; 0 – variklis išjungtas)

12) Važiavimo svirtis (sankabos svirtis)

2. Prietaiso aprašymas ir tiekimo

2.1 Prietaiso aprašymas (1-12 pav.)

1a. Variklio įjungimo ir išjungimo svirtis (variklio stabdys) 1b. Važiavimo svirtis (sankabos svirtis)

2. Kuro siurblys (starteris)

3. Viršutinė ir apatinė stūmimo rankena

4a. Surinkimo maišas 4b. Užpildymo indikatorius 4c. Mulčiavimo adapteris 4d. Šoninis išmetimo adapteris 5a. Išmetimo dangtis 5b. Trapecinio diržo dangtelis

6. Degalų pylimo dangtelis

7. Tepalų pylimo varžtas

8. Pjovimo aukščio nustatymas

11. Uždegimo žvakės raktas

12. 2 x greito suspaudimo svirtis

13. 4 x varžtai (tvirtinimo varžtas, apatinė

14. 4 x veržlės (šešiabriaunė, apatinė stūmimo

16. Varžtas (šešiabriaunis, rato laikiklis)

17. 4 x varžtai (tvirtinimo varžtas) M6

18. 4 x varžtai (šešiabriauniai) M6

Pagal pristatomos prekės aprašymą patikrinkite, ar gavote visą komplektą. Jeigu trūksta detalių, prašome kreiptis į mūsų aptarnavimo centrą arba pardavimo vietą, kurioje įsigijote prietaisą, ne vėliau nei per 5 darbo dienas po prekės įsigijimo ir pateikti galiojantį pirkimo čekį. Kartu prašome atsižvelgti į instrukcijos pabaigoje prie aptarna- vimo informacijos pateiktą garantinių paslaugų lentelę.

Atidarykite pakuotę ir atsargiai išimkite iš jos prietaisą.

Nuimkite pakavimo medžiagą ir pakuotės bei transportavimo apsaugą (jei yra).

Patikrinkite, ar viskas pristatyta.

Patikrinkite, ar prietaisas ir priedai nepažeisti transportuojant.

Pavojus! Prietaisas ir pakavimo medžiaga – ne vaikų žaislai! Vaikams draudžiama žaisti su plastiki- niais maišeliais, folijomis ir smulkiomis dali- mis! Kyla prarijimo ir uždusimo pavojus!

Viršutinė ir apatinė stūmimo rankena

Uždegimo žvakės raktas

Šoninis išmetimo adapteris

4 x varžtai (tvirtinimo varžtas, apatinė stūmimo rankena) M8

4 x veržlės (šešiabriaunė, apatinė stūmimo rankena) M8

Varžtas (šešiabriaunis, rato laikiklis)

4 x varžtai (tvirtinimo varžtas) M6

4 x varžtai (šešiabriauniai) M6

Aptarnavimo knygelė su informacija apie benziną

3. Naudojimas pagal paskirtį

Įrenginį naudoti tik pagal paskirtį. Bet koks kitas naudojimas yra naudojimas ne pagal paskirtį. Už bet kokį pažeidimą, atsiradusi dėl netinkamo naudojimo, atsako vartotojas arba operatorius, o ne gamintojas. Benzininė vejapjovė, skirta naudoti namų soduo- se ir sodininkams mėgėjams. Namų sodams ir sodininkams mėgėjams skirtos vejapjovės, kurių metinis pajėgumas paprastai neviršija 50 valandų, naudojamos žolės arba vejų priežiūrai, neskirtos naudoti viešose erdvėse, par- kuose, sporto kompleksuose ar žemės ir miškų ūkyje. Atkreipkite dėmesį į tai, kad mūsų prietaisai savo konstrukcija nėra pritaikyti gamybiniam, amatininkiškam ar pramoniniam naudojimui. Mes neprisiimame atsakomybės, jeigu prietaisas nau- dojamas gamybos, amatų ar pramonės įmonėse bei pagal panašią paskirtį. Vejapjovės tinkamo naudojimo sąlyga – gamintojo pridedamos naudojimo instrukcijos laikyma- sis. Naudojimo instrukcijoje taip pat pateiktos eksploatacijos, techninės ir įprastos priežiūros sąlygos. Įspėjimas! Kad naudotojas nesusižalotų, vejap- jove negalima atlikti šių darbų: karpyti krūmų, tvorų ir brūzgynų, pjauti ir smulkinti vijoklinių augalų arba ant stogo ar balkono vazonuose augančios žolės, valyti (siurbti) šaligatvių, smul- kinti medžių ar šakų liekanų. Be to, vejapjovės negalima naudoti kaip variklinio kultivatoriaus žemės nelygumams, pvz., kurmių išraustiems kauburėliams, lyginti. Saugumo sumetimais nenaudokite vejapjovės kaip varomojo kitų darbo įrankių ir įrankių komplektų prietaiso.

4. Techniniai duomenys

.....................................0,76 dB Nešiokite apsaugą nuo triukšmo. Dėl triukšmo poveikio galite prarasti klausą. Svyravimo emisijos vertė ah = 7 m/s

Dėl triukšmo ir vibracijos reikėtų vengti ilgesnių darbo ciklų. Anl_GTR_E_51_R_HW_SPK7.indb 285Anl_GTR_E_51_R_HW_SPK7.indb 285 25.10.2016 12:47:3125.10.2016 12:47:31LT

Visiškai sumažinkite triukšmo susidarymą ir vibraciją!

Naudokite tik nepriekaištingos būklės prietai- sus.

Reguliariai techniškai prižiūrėkite ir valykite prietaisą.

Savo darbo pobūdį pritaikykite prie prietaiso.

Neperkraukite prietaiso.

Jei reikia, leiskite prietaisui atvėsti.

Išjunkite prietaisą, kai jis nebenaudojamas.

M ūvėkite pirštines. Atsargiai! Kiti pavojai Net naudojant šį elektros įrankį pagal visus reikalavimus, gali kilti kitų pavojų. Galimi pa- vojai, susiję su elektros įrankio konstrukcija ir specifi kacija, yra šie:

2. sveikatos sutrikimai dėl plaštakos ir rankos

vibravimo, jei prietaisas naudojamas ilgą laiką arba netinkamai laikomas ir prižiūrimas.

5. Paruošimas darbui

5.1. Dalių surinkimas Kelios prietaiso dalys yra nesumontuotos. Monta- vimas yra labai paprastas, laikantis šių nurodymų. Nuoroda! Atliekant priežiūros ar montavimo dar- bus bus papildomai reikalingi šie įrankiai, kurie nėra pristatomi kartu su vejapjove:

plokščia tepalų surinkimo vonelė (tepalams keisti)

šluostė (tepalo / benzino likučiams valyti; utili- zuojama degalinėse)

benzino siurblys (plastikinis, galima įsigyti statybinių prekių parduotuvėse)

tepalo indas su rankine pompa (galima įsigyti statybinių prekių parduotuvėse)

1. Viršutinę ir apatinę rankenas (3 poz.) su-

montuokite kaip parodyta 3 a-3 b pav. Pagal norimą rankenos aukštį nustatyti vieną iš trijų pozicijų ir užfi ksuoti greitojo suspaudimo svirtį (12 poz.). Svarbu! Abiejose pusėse nustatyki- te vienodą aukštį!

2. Užvedimo lyno rankenėlę (9 poz.) užkabinkite

ant tam skirto kabliuko taip, kaip parodyta 3c pav.

3. Naudodami laido laikiklį (10 poz.), užvedimo

lyną pritvirtinkite prie stūmimo rankenos kaip parodyta 3d pav.

4. Rato laikiklis (15 poz.) montuojamas prie pa-

kabos (20 poz.), naudojant varžtą (15 poz.), kaip parodyta 3e pav.

5. Pakaba montuojama su keturiais varžtais (17)

prie žoliapjovės korpuso (3f pav.).

6. Viena ranka pakelkite išmetimo dangtį (5a

poz.) ir, kaip parodyta 4a poz., įkabinkite žolės surinkimo krepšį (4a poz.). 5.2. Pjovimo aukščio nustatymas Įspėjimas! Pjovimo aukštį reguliuokite tik išjungę variklį. Galinis ratas

Pjovimo aukščio nustatymas atliekamas gali- niam ratui, naudojant pjovimo aukščio nusta- tymo svirtį (7a pav. / 8 poz.).

Pjovimo aukščio reguliavimo svirtį patraukite iki norimos padėties. Pjovimo aukščio regulia- vimo svirtis turi užsifiksuoti. Priekinis ratas

Reguliuojant ašį (7b pav. / 8 poz.) priekinis ratas nustatomas toje pačioje pakopoje kaip ir galiniai ratai.

Nuoroda! Variklis pristatomas be degalų. Todėl prieš pradėdami naudoti būtinai įpilkite tepalų ir benzino.

1. Patikrinkite tepalo kiekį (žiūrėti 7.2.1).

2. Benziną pilkite naudodami piltuvėlį ir

sugraduotą talpyklą. Įsitikinkite, kad benzinas yra švarus. Įspėjimas! Naudokite tik specialų benzino bakelį. Nerūkykite pildami benziną. Prieš pildami benziną išjunkite variklį ir leiskite jam kelias minutes atvėsti.

3. Įsitikinkite, kad prie uždegimo žvakės pritvirt-

Saugos patikra variklio įjungimo / išjungimo svirtis Norint išvengti atsitiktinio benzininės žoliapjovės paleidimo arba norint greitai sustabdyti variklį ir peilį pavojaus atveju, yra naudojama variklio įjungimo / išjungimo svirtis (5a pav. / 1a poz). Jis turi būti įjungtas (5b pav.), prieš benzininės žoliapjovės paleidimą. Atleidus variklio įjungimo / išjungimo svirtį, ji turi sugrįžti į pradinę padėtį (5a pav.). Prieš paleisdami variklį, šį procesą turėtumėte atlikti kelis kartus, kad įsitikintumėte, jog svirtis ir užvedimo lynas veikia gerai. Šį testą pakartokite dar kartą paleidę variklį. Atlei- dus variklio įjungimo / išjungimo svirtį, variklis turi sustoti per kelias sekundes. Jeigu taip neįvyksta, kreipkitės į klientų aptarnavimo skyrių. Pavojus! Kai įjungtas variklis, sukasi pjovimo peilis.

6.1 Variklio paleidimas

1. Įsitikinkite, kad prie uždegimo žvakės pritvirt-

intas uždegimo kabelis.

3. Stovėkite už benzininės vejapjovės. Vie-

na ranka nuspauskite variklio įjungimo / išjungimo svirtį (5b pav.). Kitą ranką laikykite ant starterio rankenos.

4. Variklį paleiskite paleidimo lynu (1 pav. / 9

poz.). Ištraukite rankeną apie 10–15 cm (kol pajusite pasipriešinimą), tada stipriai, vienu mostu ją truktelėkite. Jeigu variklis nepasilei- do, patraukite rankeną dar kartą. Nuoroda! Neleiskite užvedimo lynui susit- raukti atgal. Nuoroda! Esant vėsiam orui, paleidimo procesą gali tekti pakartoti keletą kartų. Važiavimas Važiavimo arba sankabos svirtis (5a pav. / 1b poz.): Jį nuspaudus (5c pav.), sankaba yra išjungiama ir, esant įjungtam varikliui, vejapjovė pradeda važiuoti. Norėdami sustabdyti vejapjovę, laiku paleiskite važiavimo svirtį. Pasitreniruokite, kaip važiuoti ir sustoti, prieš pirmą kartą pjaudami žolę, susipažinkite su važiavimo principais. 6.2. Taisyklingo pjovimo nuorodos Pavojus! Jokiu būdu neatidarykite išmetimo dangčio, kol tuštinamas žolės surinkimo įrenginys ir variklis dar veikia. Veikiantis peilis gali sužaloti. Visada atidžiai pritvirtinkite išmetimo dangtį ir žolės surinkimo maišą. Prieš j į išimdami, išjunkite variklį. Prieš atlikdami reguliavimo, techninės priežiūros ir remonto darbus, išjunkite variklį bei palaukite, kol nustos suktis peilis. Nuim- kite uždegimo žvakės kontaktinį antgalį: Pjovimas Variklis yra sukonstruotas ilgam naudojimui, o jo greitis skirtas žolės pjovimui ir surinkimui į žolės krepšį. Pjaukite tik aštriais, nepriekaištingos būklės peiliais, kad žolės stiebai neišsišakotų, o žolė nepagelstų. Norėdami išgauti vienodą pjovimo vaizdą, vejapjovę stumkite kuo tiesesnėmis linijomis. Pjo- vimo linijos turėtų keliais centimetrais persidengti, kad neliktų juostų. Apatinė vejapjovės korpuso pusė turi būti švari, nuo jos būtinai nuvalykite žolės sankaupas. San- kaupos apsunkina paleidimą, blogina pjovimo kokybę ir sunkina žolės šalinimą. Ties šlaitais pjovimo takelius formuokite skersai šlaito. Kad vejapjovė nenuslystų, pasukite ją sker- sai į viršų. Pagal žolės dydį pasirinkite pjovimo aukštį. Esant tankiai, aukštai žolei, nustatykite aukščiausią pjovimo lygmenį ir pjaukite lėčiau. Praeikite keletą kartų, kad vienu metu būtų nup- jauta daugiausiai 4 cm žolės. Prieš tikrindami peilį būtinai išjunkite variklį. Nepamirškite, kad išjungus variklį, peilis dar kurį laiką sukasi. Niekada nebandykite sustabdyti peilio. Reguliariai tikrinkite, ar peilis tinkamai pritvirtintas, geros būklės ir gerai pagaląstas. Jei taip nėra, jį pagaląskite arba pakeiskite. Jeigu besisukdamas peilis atsitrenkia į kokį nors daiktą, išjunkite vejapjovę ir palaukite, kol peilis sustos. Tada patikrinkite peilio ir jo laikiklio būklę. Jeigu jie pažeisti, reikia pakeisti. Anl_GTR_E_51_R_HW_SPK7.indb 287Anl_GTR_E_51_R_HW_SPK7.indb 287 25.10.2016 12:47:3125.10.2016 12:47:31LT

Mulčiavimas (4c pav.) Mulčiuojant nupjauta žolė susmulkina- ma uždarame vejapjovės korpuse ir vėl paskleidžiama ant vejos. Nebereikia surinkti žolės ir jos utilizuoti. Mulčiuoti galima tik tada, kai žolė labai maža. Optimalių rezultatų pasieksite tik naudodami mulčiavimo peilį (pristatomas kaip priedas). Norėdami naudotis mulčiavimo funkcija, nukabin- kite surinkimo krepšį ir į išmetimo angą įstatykite mulčiavimo adapterį (4c padėtis), uždarykite išmetimo dangtį. Šoninis išmetimas (4d pav.) Norint naudotis šoniniu išmetimu, reiktų sumon- tuoti mulčiavimo adapterį. Įkabinkite šoninio išmetimo adapterį (4d padėtis) taip, kaip parodyta 4c pav.

6.3 Variklio išjungimas

Norėdami išjungti variklį, paleiskite variklio įjungimo ir išjungimo svirtį (5a pav. / 1a poz.). Kad variklis nepasileistų, nuo uždegimo žvakės nuimkite kontaktinį antgalį. Prieš paleisdami variklį iš naujo, patikrinkite variklio stabdymo lyną. Patikrinkite, ar lynas tinkamai pritvirtintas. Susilanksčiusį arba sugadintą stabdymo lyną reikia pakeisti. 6.4. Žolės surinkimo krepšio ištuštinimas Prisipildžius surinkimo krepšiui, sumažėja oro apykaita, o užpildymo indikatorius (4b) priglunda prie pat surinkimo krepšio (13 pav.). Ištuštinkite surinkimo krepšį ir išvalykite išmetimo kanalą. Pavojus! Prieš išimdami surinkimo krepšį, išjunkite variklį ir palaukite, kol pjovimo prie- taisas sustos. Norėdami išimti surinkimo krepšį, viena ranka pa- kelkite išmetimo dangtį, o kita ištraukite krepšį už rankenų (4a pav.). Pagal saugumo taisykles, išmetimo dangtis išimant surinkimo krepšį užsidaro ir uždaro galinę išmetimo angą. Jeigu angoje lieka žolės likučių, patraukite vejapjovę apie 1 m atgal, kad būtų lengviau pa- leisti variklį. Nupjautos žolės likučius, nuo vejapjovės korpu- so ir pjovimo įrankio nuvalykite naudodami pvz. šepetį arba šluotelę, nebandykite to daryti ranka arba koja. Siekiant užtikrinti gerą žolės surinkimą, po naudo- jimo reikia išvalyti surinkimo krepšį. Surinkimo krepšį tvirtinkite tik išjungę variklį, sus- tojus pjovimo įrankiui. Viena ranka pakelkite išmetimo dangtį, o kita laikykite už surinkimo krepšio rankenų ir jį pritvir- tinkite.

7. Valymas, techninė priežiūra,

laikymas, gabenimas ir atsarginių detalių užsakymas Pavojus! Jei variklis įjungtas, jokiu būdu nedirbkite prie paleidimo prietaiso dalių, kuriomis teka elektros srovė, ir jų nelieskite. Prieš atlikdami techninio aptarnavimo ir priežiūros darbus, nuo uždegimo žvakės nuimkite kontaktinį antgalį. Jokiu būdu neatlikinėkite priežiūros darbų, kai prietaisas įjungtas. Darbai, neaprašyti šioje naudojimo instrukcijoje, gali būti atliekami tik įgaliotose dirbtuvėse.

Po kiekvieno naudojimo vejapjovę būtina gerai išvalyti. Ypač vejapjovės dugną ir peilio angą. Norėdami tai padaryti, stūmimo rankeną spauski- te žemyn ir atverskite vejapjovę atgal. Nuoroda: Prieš nuleisdami žoliapjovę, benzino baką ištuštinkite su benzino išsiurbimo siurbliu. Vejapjovės negalima paversti daugiau nei 90 laipsnių. Purvą ir žolę lengviausiai pašalinsite iš karto po pjovimo. Sudžiūvę žolės likučiai ir purvas gali pakenkti pjovimo mechanizmui. Patikrinkite, ar žolės išmetimo kanalas nėra užsikimšęs žolės likučiais, jei taip, juos pašalinkite. Vejapjovės nie- kada nevalykite vandens srove arba aukšto slėgio įrenginiais. Atidžiai stebėkite, kad į prietaiso vidų nepatektų vandens. Negalima naudoti stiprių valy- mo priemonių, pvz., variklio valiklių arba benzino.

7.2 Techninė priežiūra

Techninės priežiūros intervalus rasite pridėtoje benzininio modelio techninės priežiūros knygelėje. Nuoroda: Nešvarią techninės priežiūros medžiagą ir kurą reikia atiduoti tokias medžiagas surenkančiai įstaigai. Anl_GTR_E_51_R_HW_SPK7.indb 288Anl_GTR_E_51_R_HW_SPK7.indb 288 25.10.2016 12:47:3125.10.2016 12:47:31LT

Nuoroda! Niekada nenaudokite variklio be te- palo arba su mažu tepalo kiekiu. Tai gali smarkiai pažeisti variklį. Tepalo kiekio tikrinimas Pastatykite žoliapjovę horizontaliai. Alyvos lygio matavimo strypą (9a pav. / 7 poz.) atsukite sukda- mi kairėn ir nuvalydami. Matuoklį vėl iki pat galo įkiškite į tepalo pylimo angą. Neužsukite. Ištraukite matuoklį ir horizontalioje padėtyje įvertinkite te- palo lygį. Tepalo lygis turi būti tarp min. ir maks. tepalo matuoklio žymų (9b pav.). Tepalo keitimas Tepalo keitimas turi būti atliekamas esant išjungtam, bet dar šiltam varikliui.

1. Įsitikinkite, kad žolės surinkimo krepšys yra

2. Benzino baką išsiurbkite naudodami benzino

siurblį, tada leiskite varikliui veikti tol, kol bus sunaudotas visas likęs benzinas.

3. Prie vejapjovės pastatykite plokščią tepalo

4. Atsukite tepalo įpylimo varžtą (7 poz.) ir pave-

rskite vejapjovę ant šono 90°.

5. Pro atvirą tepalo įpylimo angą į surinkimo

vonelę išbėga karštas tepalas.

6. Išpylę seną tepalą, atverskite žoliapjovę atgal.

7. Variklio tepalą pilkite iki matuoklio viršutinės

oklio neprisukite, tik įkiškite iki sriegio.

9. Senas tepalas turi būti utilizuojamas pagal

galiojančius reikalavimus.

Saugumo sumetimais peilį galąskite, balansuoki- te ir montuokite tik įgaliotose dirbtuvėse. Siekiant užtikrinti optimalų darbo rezultatą, rekomenduoja- ma peilį tikrinti kartą per metus. Peilio keitimas (8 pav.) Pjovimo įrankis gali būti keičiamas tik originalio- mis atsarginėmis dalimis. Peilio numeris turi atitikti atsarginių dalių sąraše nurodytą numerį. Niekada nemontuokite kito peilio. Pažeisti peiliai Jeigu, nepaisant visų atsargumo priemonių, peilis susidūrė su kliūtimi, nedelsdami išjunkite variklį ir nuimkite uždegimo žvakės kontaktinį antgalį. Vejapjovę paverskite ant šono ir patikrinkite, ar peilis nepažeistas. Pažeisti arba susilankstę peili- ai turi būti keičiami. Niekada nebandykite ištiesinti susilanksčiusio peilio. Jokiu būdu nedirbkite su susilanksčiusiu arba smarkiai nusidėvėjusiu pei- liu. Tai gali sukelti vibraciją ir dar labiau pažeisti vejapjovę. Įspėjimas! Dirbant su pažeistu peiliu kyla grėsmė susižaloti.

7.2.3. Ratų ašys ir įvorės

Ratų ašis ir įvores reikia sutepti kartą per sezoną. Kad galėtumėte tai padaryti, atsuktuvu išimkite ratų gaubtus ir atsukite ratų tvirtinimo varžtus.

7.2.4. Lynų priežiūra ir reguliavimas

Lynus tepkite reguliariai ir tikrinkite, ar jie gerai veikia.

7.2.5. Techninė oro fi ltro priežiūra (10 pav.)

Užteršti oro fi ltrai dėl per mažo oro padavimo iki karbiuratoriaus mažina variklio galingumą. Jei oras labai dulkėtas, oro fi ltrą reiktų tikrinti dažniau. Oro fi ltro niekada nevalyti benzinu ar degiais tirpalais. Jį valykite tik suspaustu oru arba išpurtykite.

7.2.6. Techninė uždegimo žvakės priežiūra

Degimo žvakes valykite varinės vielos šepečiais.

1. Nuimkite paleidimo žvakės kontaktinį laidą

2. Degimo žvakę išsukite atsukimo raktu.

Nuimkite peilį kaip aprašyta 7.2.2. Trapecinio diržo patikrinimui nuimkite trapecinio diržo dangtelį (12 pav. / 5b poz.).

Atlikę remonto ar priežiūros darbus, įsitikinkite, kad sumontuotos visos apsaugos dalys ir kad jų būklė yra nepriekaištinga. Galinčias sužaloti dalis saugokite nuo kitų asmenų ir vaikų. Nuoroda! Pagal atsakomybės už gaminį įstatymą mes neatsakome už žalą, kilusią dėl netinkamo remonto arba jeigu buvo naudojamos neoriginali- os arba mūsų nepatvirtintos atsarginės dalys. Taip pat neatsakome už žalą, patirtą dėl netinkamo remonto. Kreipkitės į klientų aptarnavimo skyrių arba įgaliotas dirbtuves. Tai taikoma ir priedams.

7.2.9. Eksploatavimo laikas

Atsižvelkite į įstatymuose numatytus reikalavimus dėl vejapjovės naudojimo laiko; jie gali skirtis (pri- klausomai nuo šalies). Anl_GTR_E_51_R_HW_SPK7.indb 289Anl_GTR_E_51_R_HW_SPK7.indb 289 25.10.2016 12:47:3225.10.2016 12:47:32LT

7.3 Pasiruošimas vejapjovės laikymui

Įspėjimas! benzino negalima išleisti uždarose patalpose, arti ugnies ar rūkant. Dėl dujų garų gali kilti sprogimas ar gaisras.

1. Benzino baką ištuštinkite su benzino

išsiurbimo siurbliu.

2. Paleiskite variklį ir palaukite, kol bus sunaudo-

3. Po kiekvieno sezono pakeiskite tepalą.

4. Ištraukite uždegimo žvakę. Iš alyvos indo į

cilindrą įpilkite apie 20 ml alyvos. Lėtai patrau- kite starterio rankeną, kad alyva apsaugotų cilindrą iš vidaus. Vėl įstatykite uždegimo žvakę.

5. Išvalykite cilindro aušinimo griovelius ir

6. Norėdami apsaugoti spalvą, nuvalykite visą

7. Prietaisą laikykite gerai vėdinamoje vietoje.

7.4. Vejapjovės parengimas gabenimui Įspėjimas! benzino negalima išleisti uždarose patalpose, arti ugnies ar rūkant. Dėl dujų garų gali kilti sprogimas ar gaisras.

1. Benzino baką ištuštinkite su benzino

išsiurbimo siurbliu.

2. Variklį laikykite įjungtą tol, kol sunaudosite

3. Iš dar šilto variklio išpilkite tepalą.

4. Nuimkite uždegimo žvakės kontaktinį laidą.

5. Išvalykite cilindro aušinimo griovelius ir

6. Paleidimo lyną pakabinkite ant kablio (3c

pav.). Atlaisvinkite 3b pav. parodytas stūmimo rankenos jungtis kairėje ir dešinėje, tada nulenkite viršutinę stūmimo rankenos dalį žemyn. Tai darydami žiūrėkite, kad paleidimo lynas nesusilankstytų.

7. Tarp viršutinės ir apatinės stūmimo rankenos

bei variklio įdėkite kelis sluoksnius raukšlėtojo kartono, kad nesusibraižytų.

8. Pasirūpinkite papildomomis apsaugos

priemonėmis, kurios neleistų prietaisui slys- ti ir apsaugotų nuo galimų apgadinimų ir sužalojimų. 7.5. Eksploatacinės ir nusidėvinčios medžiagos, atsarginės detalės Garantija nesuteikiama atsarginėms detalėms, eksploatacinėms ir besidėvinčioms medžiagoms, pvz., variklio tepalui, trapeciniam diržui, degimo žvakėms, oro fi ltro įdėklams, benzino fi ltrams, ba- terijoms arba peiliui.

7.6 Atsarginių dalių užsakymas:

Užsakant atsargines dalis, būtina nurodyti tokius duomenis;

Prietaiso artikulo numerį

Prietaiso tapatybės numerį

Reikiamos dalies atsarginės dalies numerį. Dabartines kainas ir naujausią informaciją rasite tinklalapyje www.isc-gmbh.info

8. Utilizavimas ir antrinis

panaudojimas Prietaisas yra įpakuotas, kad gabenamas nebūtų sugadintas. Ši pakuotė yra žaliavinė medžiaga, tinkama panaudoti dar kartą arba perdirbti. Prieta- isas ir jo priedai yra iš įvairių medžiagų, tokių kaip metalas ir plastikas. Sugedusių prietaisų negali- ma išmesti kartu su buitinėmis atliekomis. Sieki- ant prietaisą tinkamai utilizuoti, jį reikia atiduoti atitinkamam surinkimo punktui. Jeigu nežinote kur toks surinkimo punktas yra, pasiteiraukite komu- naliniame ūkyje. Anl_GTR_E_51_R_HW_SPK7.indb 290Anl_GTR_E_51_R_HW_SPK7.indb 290 25.10.2016 12:47:3225.10.2016 12:47:32LT

9. Gedimų paieškos planas

Įspėjimas: pirma išjunkite variklį ir ištraukite degimo žvakės kištuką, tik tada pradėkite tikrinti ar derinti prietaisą. Įspėjimas: po derinimo ar remonto darbų variklį kelioms minutėms įjungę nepamirškite, kad dujų išmetimo vamzdis ir kitos dalys įkaista. Taigi jų nelieskite, kad nenusidegintumėte. Gedimas Galima priežastis Galima priežastis Netolygi eiga, sti- prus prietaiso vibra- vimas - Atsilaisvino varžtai - Atsilaisvino peilio įtvirtinimo ele- mentas - Išsibalansavo peilis - Patikrinkite varžtus - Patikrinkite peilio įtvirtinimo elementą - Pakeiskite peilį Neveikia variklis - Nenuspausta variklio paleisties arba sustabdymo svirtis - Akseleratoriaus svirtis (jeigu yra) neteisingoje padėtyje - Sugedusi uždegimo žvakė - Tuščias degalų bakas - Degalų siurblys (starteris) neveikia (jeigu yra) - Nenuspausta variklio įjungimo / išjungimo svirtis - Patikrinkite padėtį (jeigu yra) - Pakeiskite uždegimo žvakę - Įpilkite degalų - Degalų siurblys (starteris) neveikia (jeigu yra) Netinkamai veikia variklis - Užsiteršęs oro fi ltras - Sutepta degimo žvakė - Išvalykite oro fi ltrą - Nuvalykite degimo žvakę Veja geltonuoja, pjūviai nereguliarūs - Neaštrus peilis - Per mažas pjovimo aukštis - Per mažas variklio apsukų skaičius - Pagaląskite peilį - Nustatykite tinkamą aukštį - Akseleratoriaus svirtį (jeigu yra) nu- statykite į maksimalią padėtį Netinkamas žolė

šalinimas - Per mažas variklio apsukų skaičius - Per mažas pjovimo aukštis - Nusidėvėjo peilis - Užsikimšo surinkimo krepšys - Akseleratoriaus svirtį (jeigu yra) nu- statykite į maksimalią padėtį - Tinkamai nustatykite - Pakeiskite peilį - Iškratykite surinkimo krepšį Perspausdinimas ar bet koks visų gaminio dokumentų visas ar dalinis dauginimas leidžiamas tik gavus aiškų iSC GmbH leidimą. Teisę atlikti techninius pakeitimus pasiliekame sau Anl_GTR_E_51_R_HW_SPK7.indb 291Anl_GTR_E_51_R_HW_SPK7.indb 291 25.10.2016 12:47:3225.10.2016 12:47:32LT

Aptarnavimo informacija Mes palaikome santykius visose šalyse, kurios nurodytos garantiniame dokumente. Kompetentingi ap- tarnavimo partnerių kontaktai yra pateikti garantinio dokumento kontaktuose. Jie yra Jūsų paslaugoms atliekant remontą, keičiant atsargines ir nusidėvėjusias dalis arba prireikus darbinių medžiagų. Reikia atsižvelgti į tai, kad atitinkamos šio produkto detalės priklausomai nuo naudojimo arba natūraliai nusidėvi, arba yra reikalingos kaip darbinė medžiaga. Kategorija Pavyzdys Besidėvinčios detalės* Oro fi ltrai, Boudeno lynai, surinkimo krepšys, pa- dangos, važiavimo sankaba Naudojamos medžiagos / dalys* Peilis Detalių trūkumas

• netiekiamos kartu su prietaisu! Esant defektui arba trūkumui, prašome gedimo atvejį registruoti internetu www.isc-gmbh.info. Prašome gedimą aprašyti tiksliai ir atsakyti į bet kokiu atveju pateikiamus klausimus:

Ar prietaisas veikė, ar jau iš pradžių buvo sugedęs?

Ar prieš sugendant ką nors pastebėjote (gedimo simptomas)?

Kokia, jūsų nuomone, prietaiso funkcija veikia netinkamai (pagrindinis simptomas)? Aprašykite netinkamai veikiančią funkciją. Anl_GTR_E_51_R_HW_SPK7.indb 292Anl_GTR_E_51_R_HW_SPK7.indb 292 25.10.2016 12:47:3225.10.2016 12:47:32LT

Garantinis dokumentas Gerbiami pirkėjai, mūsų produktai yra prižiūrimi pagal griežtą kokybės kontrolę. Tačiau, jei šis prietaisas funkcionuotų netinkamai, kreipkitės į mūsų serviso tarnybą garantinėje kortelėje nurodytu adresu arba į artimiausius įgaliotuosius prekybos atstovus, iš kurių įsigijote prietaisą. Garantiniai reikalavimai galioja šiais atvejais:

1. Šios garantinės sąlygos skirtos tik vartotojams, t. y. asmenims, kurie šį prietaisą nenaudos nei

gamybiniais, nei kitais savarankiškais tikslais. Šios garantinės sąlygos reglamentuoja papildomas garantines paslaugas, kurias žemiau nurodytas gamintojas papildomai prie teisėtų garantijų suteikia savo naujo prietaiso pirkėjui. Ši garantija neturi įtakos teisėtiems garantinių paslaugų reikalavimams. Mūsų garantinio remonto darbai atliekami nemokamai.

2. Garantija suteikiama tik naujai įsigyto žemiau nurodyto gamintojo prietaiso defektams, kurie atsiran-

da dėl medžiagos arba gamintojo klaidos. Mums nusprendus tokie prietaiso defektai yra pašalinami arba pakeičiamas prietaisas. Įsidėmėkite, kad mūsų prietaisai d ėl savo konstrukcijos nepritaikyti naudoti gamyboje, amatuose ar pramonėje. Todėl garantijos sutartis negalioja, jeigu garantiniu laikotarpiu prietaisas buvo naudo- jamas verslo, amatų arba pramonės įmonėse arba buvo naudojamas atliekant panašios apkrovos darbus.

3. Garantijos nesuteikiame:

– Prietaiso gedimams, kurie atsiranda neatsižvelgus į montavimo instrukciją arba dėl neprofesionali- os instaliacijos, neatsižvelgus į naudojimo instrukciją (pvz., prijungus prie netinkamos įtampos arba srovės) arba į techninės priežiūros ir saugos potvarkius, arba naudojant prietaisą nenormaliomis aplinkos sąlygomis, arba esant per mažai priežiūrai ir nepakankamai techninei priežiūrai. – Prietaiso gedimams, kurie atsirado dėl neleistino arba netinkamo naudojimo (pvz., per daug ap- kraunant prietaisą arba naudojant neleistinus darbo įrankius ar reikmenis), dėl į prietaisą patekusių svetimkūnių (pvz., smėlio, akmenų arba dulkių, transportavimo pažeidimų), naudojant jėgą arba dėl kitų poveikių (pvz., gedimas nukritus ant žemės). – Prietaiso gedimams arba jo dalims, susijusiems su naudojimo nulemtu, įprastu ir kitu natūraliu dėvėjimusi.

4. Garantija galioja 60 mėnesius ir prasideda nuo prietaiso įsigijimo dienos. Atpažinus defektą, garan-

tiniai reikalavimai turi būti pateikti per dvi savaites prieš pasibaigiant garantiniam laikotarpiui. Pasi- baigus garantiniam laikotarpiui, garantiniai reikalavimai nebepriimami. Atlikus remontą arba pakeitus prietaisą, garantinis laikotarpis nei prasitęsia, nei suteikiama prietaisui arba galbūt pakeistoms atsarginėms dalims nauja garantija. Tai galioja naudojantis ir technine priežiūra darbo vietoje.

5. Norėdami pateikti garantinį reikalavimą, užregistruokite sugedusį prietaisą svetainėje: www.isc-

gmbh.info. Išsaugokite pirkimo kvitą arba kitą naujo prietaiso pirkimo dokumentą. Prietaisams kurie pateikiami be atitinkamų dokumentų arba be etiketės, garantija nesuteikiama dėl klasifi kavimo trūkumo. Jei mūsų garantija apima prietaiso gedimą, Jums bus nedelsiant grąžintas suremontuotas arba naujas prietaisas. Pagal šios naudojimo instrukcijos aptarnavimo informaciją atkreipiame dėmesį dėl garantinių apribojimų, susijusių su nusidėvėjusiomis, darbinėmis ir trūkstamomis dalimis. Anl_GTR_E_51_R_HW_SPK7.indb 293Anl_GTR_E_51_R_HW_SPK7.indb 293 25.10.2016 12:47:3225.10.2016 12:47:32Hoss Zhang/Product-ManagementWeichselgartner/General-Manager
